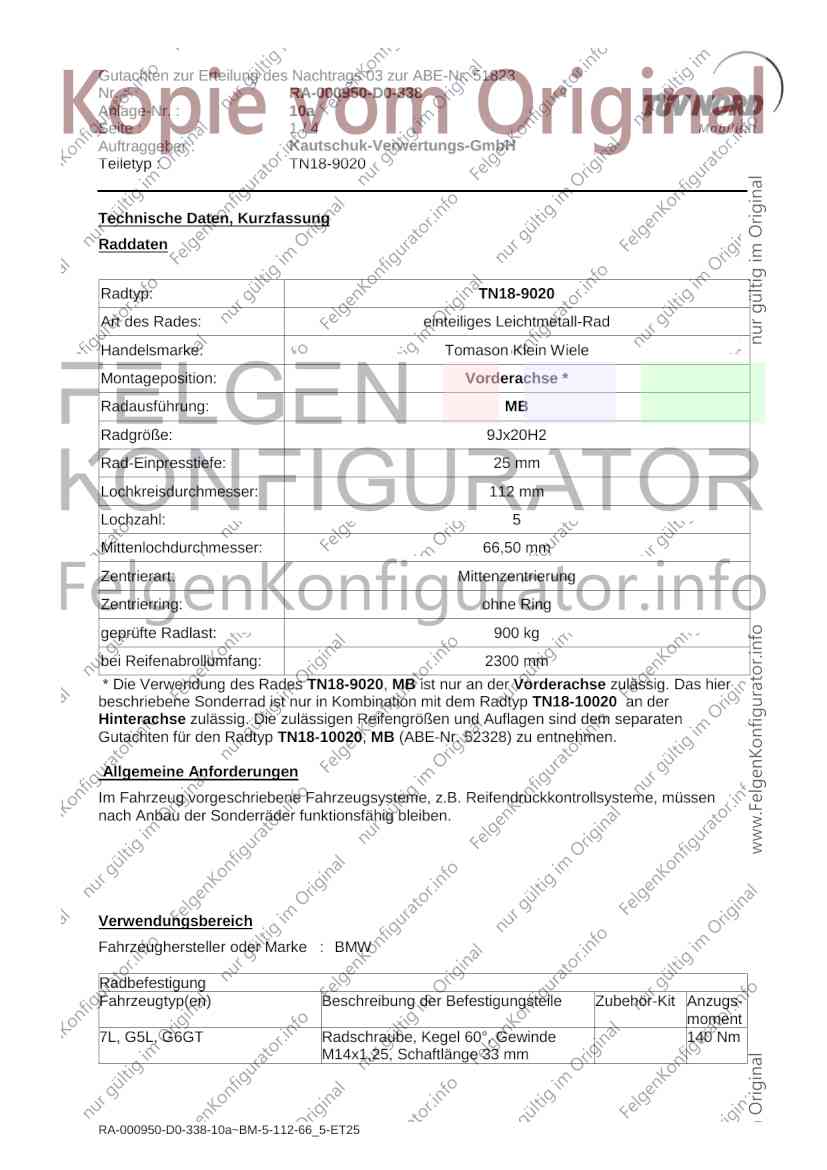

Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 51823
Nr. : RA-000950-D0-338
Anlage-Nr. : 10a
Seite : 1/4 Mo b i l i t ä t
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020
Technische Daten, Kurzfassung
Raddaten
Radtyp: TN18-9020
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Tomason Klein Wiele
Montageposition: Vorderachse *
Radausführung: MB
Radgröße: 9Jx20H2
Rad-Einpresstiefe: 25 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 66,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 900 kg
bei Reifenabrollumfang: 2300 mm
* Die Verwendung des Rades TN18-9020, MB ist nur an der Vorderachse zulässig. Das hier
beschriebene Sonderrad ist nur in Kombination mit dem Radtyp TN18-10020 an der
Hinterachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem separaten
Gutachten für den Radtyp TN18-10020, MB (ABE-Nr. 52328) zu entnehmen.
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : BMW
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
7L, G5L, G6GT Radschraube, Kegel 60°, Gewinde 140 Nm
M14x1,25, Schaftlänge 33 mm
RA-000950-D0-338-10a~BM-5-112-66_5-ET25
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 51823
Nr. : RA-000950-D0-338
Anlage-Nr. : 10a
Seite : 2/4 Mo b i l i t ä t
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020
Typ(en): ABE / EG-Genehmigung(en):
G5L e1*2007/46*1688*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9.0x20,ET25 10.0x20,ET20
100 bis 265 BMW 5er, BMW 5er xDrive, 255/30R20 255/30R20 A01) bis A10)
BMW 5er Hybrid K01) E21)
(Limousine, außer M550i
xDrive und M550d xDrive)
Die Verwendung des Rades TN18-9020, MB ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp TN18-10020 (ABE-Nr. 52328) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
G6GT e1*2007/46*1791*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9.0x20,ET25 10.0x20,ET20
120 bis 265 BMW 6er GT 255/35R20 255/35R20 A02) bis A10)
265/35R20 265/35R20 A02) bis A10)
245/40R20 275/35R20 A02) bis A10)
V00)
255/35R20 285/30R20 A02) bis A10)
V00)
255/35R20 295/30R20 A02) bis A10)
V00)
255/40R20 285/35R20 A02) bis A10)
GFS)V00)
Die Verwendung des Rades TN18-9020, MB ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp TN18-10020 (ABE-Nr. 52328) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
RA-000950-D0-338-10a~BM-5-112-66_5-ET25
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 51823
Nr. : RA-000950-D0-338
Anlage-Nr. : 10a
Seite : 3/4 Mo b i l i t ä t
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020
Typ(en): ABE / EG-Genehmigung(en):
7L e1*2007/46*0276*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9.0x20,ET25 10.0x20,ET20
155 bis 330 BMW 7er 255/35R20 255/35R20 A02) bis A10)
(Baureihe G11)
245/40R20 275/35R20 A02) bis A10)
V00)
Die Verwendung des Rades TN18-9020, MB ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp TN18-10020 (ABE-Nr. 52328) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Metallventilen zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
RA-000950-D0-338-10a~BM-5-112-66_5-ET25
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 51823
Nr. : RA-000950-D0-338
Anlage-Nr. : 10a
Seite : 4/4 Mo b i l i t ä t
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten ausgewuchtet
werden. Je nach Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb
des Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.
E21) Nicht geprüft für Fahrzeugausführungen mit Allradlenkung.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
GFS) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/60R17,
245/35R21, 245/45R19, 245/50R18, 275/40R19 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 10a mit den Blättern 1 bis 4 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ TN18-9020 des Auftraggebers Kautschuk-Verwertungs-GmbH.
Geschäftsstelle Essen, 05.10.2018
