Gutachten zur Erteilung der ABE-Nr. 51717 nach § 22 STVZO
Nr. : RA-000944-A0-021
Anlage-Nr. : 2a
Seite : 1/6 Mo b i l i t ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y-8520
Technische Daten, Kurzfassung
Raddaten
Radtyp: Y-8520
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: BORBET
Montageposition: Vorder-und Hinterachse
Radausführung: Lk 112
Radgröße: 8½Jx20H2
Rad-Einpresstiefe: 25 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 66,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 720 kg
bei Reifenabrollumfang: 2200 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : BMW (D)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
7L, F1X, FMX, G3X, G5L, UKL- Radschraube, Kegel 60°, Gewinde 5276 140 Nm
L M14x1,25, Schaftlänge 30 mm
RA-000944-A0-021-02a~BM-5-112-66_5-ET25.docx
Gutachten zur Erteilung der ABE-Nr. 51717 nach § 22 STVZO
Nr. : RA-000944-A0-021
Anlage-Nr. : 2a
Seite : 2/6 Mo b i l i t ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y-8520
Typ(en): ABE / EG-Genehmigung(en):
G5L e1*2007/46*1688*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 265 BMW 5er, BMW 5er xDrive, 235/35R20 A02) bis A10)
BMW 5er Hybrid N245)T92) E21)ER1)
(Limousine, außer M550i
xDrive und M550d xDrive) 245/35R20
T95)
255/30R20
A01)K03)T92)
Typ(en): ABE / EG-Genehmigung(en):
G5L e1*2007/46*1688*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
294 bis 340 BMW 5er 245/35R20 M+S A02) bis A10)
(Limousine, nur M550i E21)EF0) ER1)
xDrive und M550d xDrive)
Typ(en): ABE / EG-Genehmigung(en):
7L e1*2007/46*0276*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
155 bis 330 BMW 7er 245/40R20 A02) bis A10)
(Baureihe G11) ER1)
255/35R20
Typ(en): ABE / EG-Genehmigung(en):
UKL-L e1*2007/46*0371*..
F1X e1*2007/46*1676*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 170 BMW X1 sDrive, X1 xDrive 225/35R20 A02) bis A10)
A01)K01)K02)K89)
RA-000944-A0-021-02a~BM-5-112-66_5-ET25.docx
Gutachten zur Erteilung der ABE-Nr. 51717 nach § 22 STVZO
Nr. : RA-000944-A0-021
Anlage-Nr. : 2a

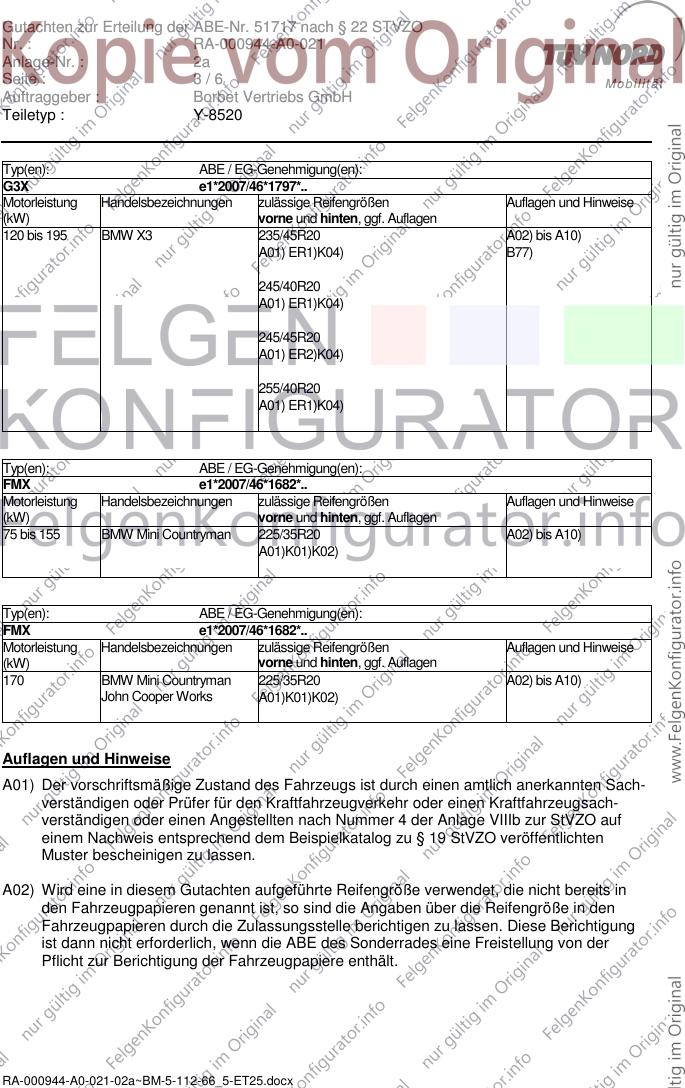

Seite : 3/6 Mo b i l i t ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y-8520
Typ(en): ABE / EG-Genehmigung(en):
G3X e1*2007/46*1797*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 195 BMW X3 235/45R20 A02) bis A10)
A01) ER1)K04) B77)
245/40R20
A01) ER1)K04)
245/45R20
A01) ER2)K04)
255/40R20
A01) ER1)K04)
Typ(en): ABE / EG-Genehmigung(en):
FMX e1*2007/46*1682*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 155 BMW Mini Countryman 225/35R20 A02) bis A10)
A01)K01)K02)
Typ(en): ABE / EG-Genehmigung(en):
FMX e1*2007/46*1682*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
170 BMW Mini Countryman 225/35R20 A02) bis A10)
John Cooper Works A01)K01)K02)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
RA-000944-A0-021-02a~BM-5-112-66_5-ET25.docx
Gutachten zur Erteilung der ABE-Nr. 51717 nach § 22 STVZO
Nr. : RA-000944-A0-021
Anlage-Nr. : 2a

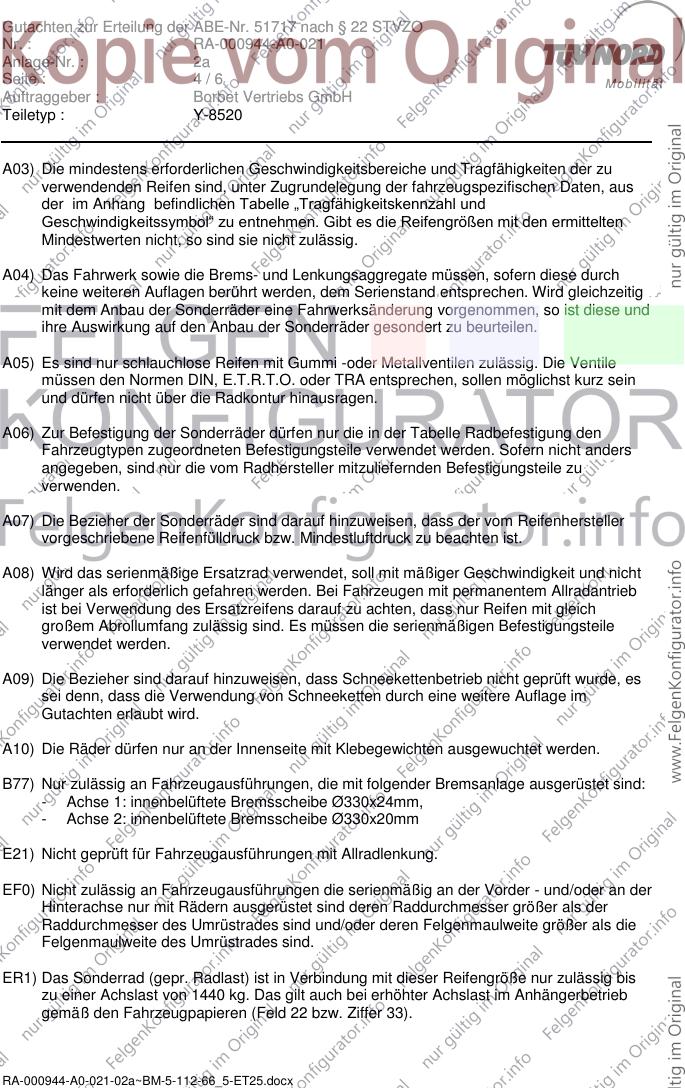

Seite : 4/6 Mo b i l i t ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y-8520
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
B77) Nur zulässig an Fahrzeugausführungen, die mit folgender Bremsanlage ausgerüstet sind:
- Achse 1: innenbelüftete Bremsscheibe Ø330x24mm,
- Achse 2: innenbelüftete Bremsscheibe Ø330x20mm
E21) Nicht geprüft für Fahrzeugausführungen mit Allradlenkung.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1440 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
RA-000944-A0-021-02a~BM-5-112-66_5-ET25.docx
Gutachten zur Erteilung der ABE-Nr. 51717 nach § 22 STVZO
Nr. : RA-000944-A0-021
Anlage-Nr. : 2a

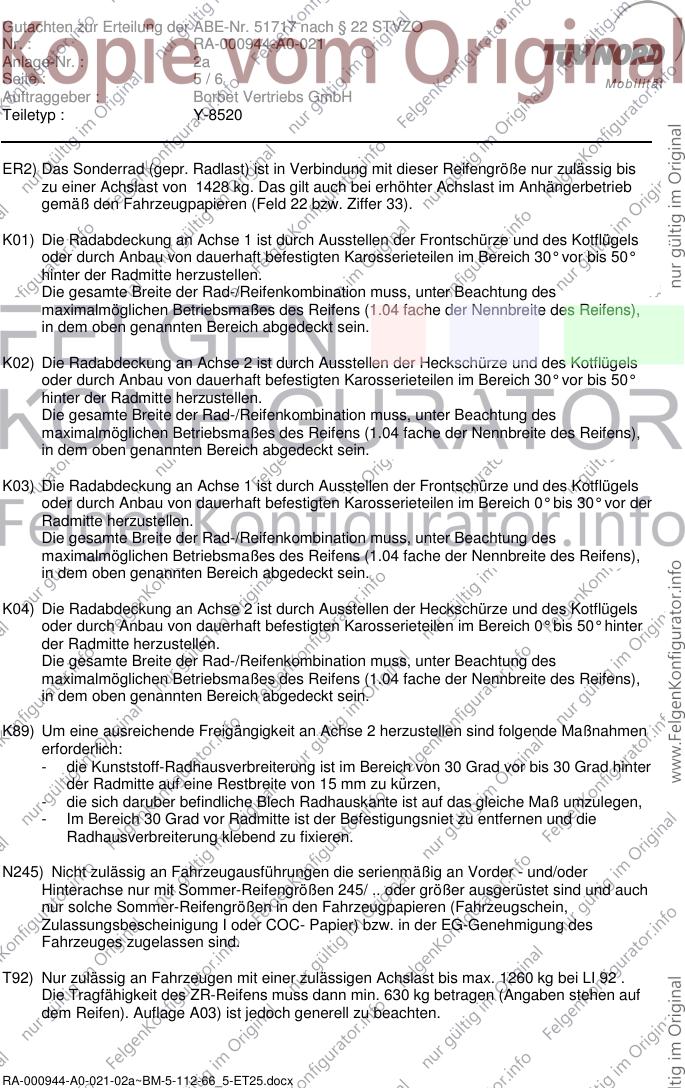

Seite : 5/6 Mo b i l i t ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y-8520
ER2) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1428 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K89) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
- die Kunststoff-Radhausverbreiterung ist im Bereich von 30 Grad vor bis 30 Grad hinter
der Radmitte auf eine Restbreite von 15 mm zu kürzen,
- die sich daruber befindliche Blech Radhauskante ist auf das gleiche Maß umzulegen,
- Im Bereich 30 Grad vor Radmitte ist der Befestigungsniet zu entfernen und die
Radhausverbreiterung klebend zu fixieren.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T92) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1260 kg bei LI 92 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 630 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
RA-000944-A0-021-02a~BM-5-112-66_5-ET25.docx
Gutachten zur Erteilung der ABE-Nr. 51717 nach § 22 STVZO
Nr. : RA-000944-A0-021
Anlage-Nr. : 2a
Seite : 6/6 Mo b i l i t ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y-8520
T95) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1380 kg bei LI 95 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 690 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage Nr. 2a mit den Blättern 1 bis 6 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ Y-8520 des Auftraggebers Borbet Vertriebs GmbH.
Geschäftsstelle Essen, 15.03.2018
RA-000944-A0-021-02a~BM-5-112-66_5-ET25.docx
