Gutachten 17-00015-CC GBM-03
zur Erteilung eines Nachtrags zur ABE 51218
zu V.1. ANLAGE: 8 Radtyp: D1417
Antragsteller: DIEWE GmbH Stand: 10.10.2019
__________________________________________________________________________________________________________________
Seite: 1 von 13

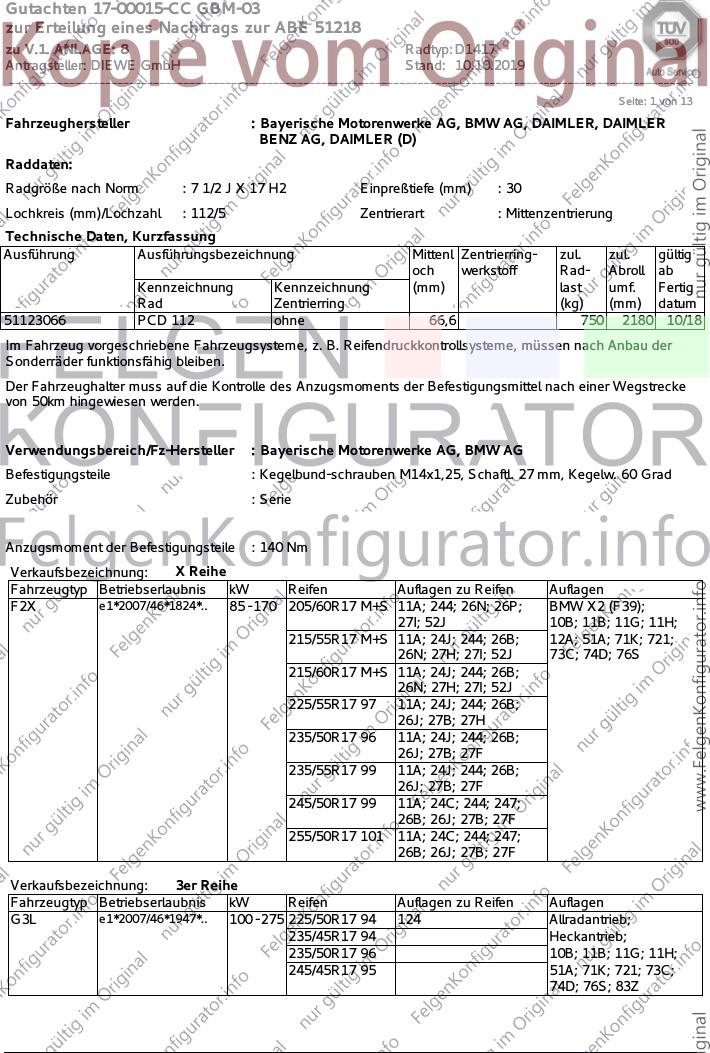

Fahrzeughersteller : Bayerische Motorenwerke AG, BMW AG, DAIMLER, DAIMLER
BENZ AG, DAIMLER (D)
Raddaten:
Radgröße nach Norm : 7 1/2 J X 17 H2 Einpreßtiefe (mm) : 30
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
51123066 PCD 112 ohne 66,6 750 2180 10/18
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : Bayerische Motorenwerke AG, BMW AG
Befestigungsteile : Kegelbund-schrauben M14x1,25, Schaftl. 27 mm, Kegelw. 60 Grad
Zubehör : Serie
Anzugsmoment der Befestigungsteile : 140 Nm
Verkaufsbezeichnung: X Reihe
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2X e1*2007/46*1824*.. 85 - 170 205/60R17 M+S 11A; 244; 26N; 26P; BMW X2 (F39);
27I; 52J 10B; 11B; 11G; 11H;
215/55R17 M+S 11A; 24J; 244; 26B; 12A; 51A; 71K; 721;
26N; 27H; 27I; 52J 73C; 74D; 76S
215/60R17 M+S 11A; 24J; 244; 26B;
26N; 27H; 27I; 52J
225/55R17 97 11A; 24J; 244; 26B;
26J; 27B; 27H
235/50R17 96 11A; 24J; 244; 26B;
26J; 27B; 27F
235/55R17 99 11A; 24J; 244; 26B;
26J; 27B; 27F
245/50R17 99 11A; 24C; 244; 247;
26B; 26J; 27B; 27F
255/50R17 101 11A; 24C; 244; 247;
26B; 26J; 27B; 27F
Verkaufsbezeichnung: 3er Reihe
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
G3L e1*2007/46*1947*.. 100 - 275 225/50R17 94 124 Allradantrieb;
235/45R17 94 Heckantrieb;
235/50R17 96 10B; 11B; 11G; 11H;
245/45R17 95 51A; 71K; 721; 73C;
74D; 76S; 83Z
Gutachten 17-00015-CC GBM-03
zur Erteilung eines Nachtrags zur ABE 51218
zu V.1. ANLAGE: 8 Radtyp: D1417
Antragsteller: DIEWE GmbH Stand: 10.10.2019
__________________________________________________________________________________________________________________
Seite: 2 von 13

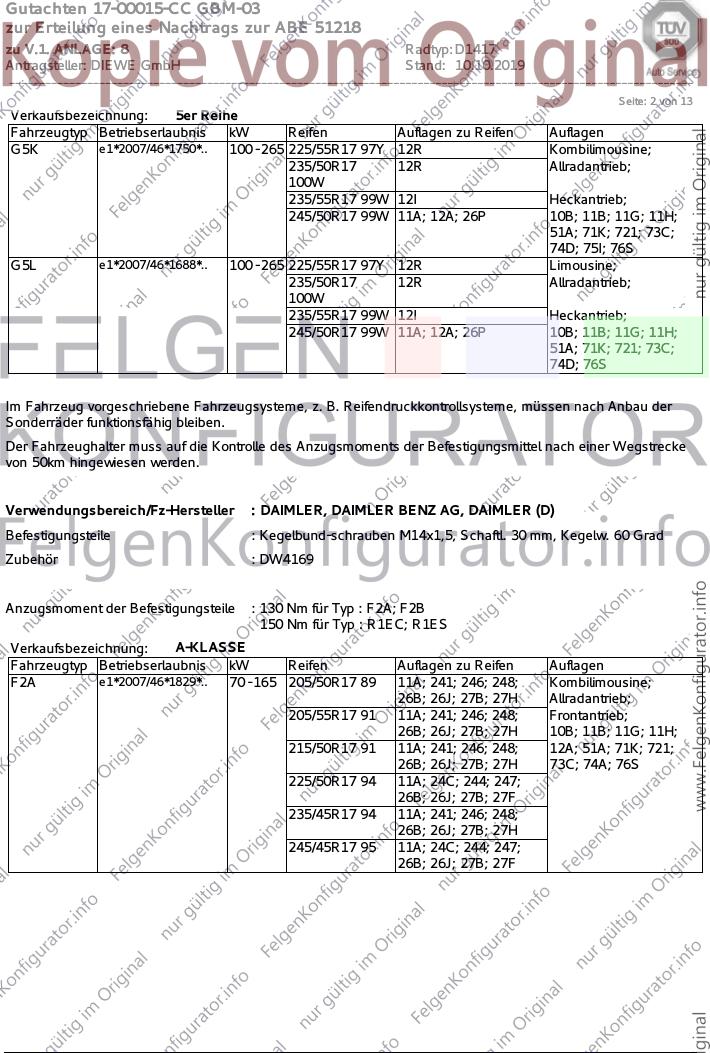

Verkaufsbezeichnung: 5er Reihe
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
G5K e1*2007/46*1750*.. 100 - 265 225/55R17 97Y 12R Kombilimousine;
235/50R17 12R Allradantrieb;
100W
235/55R17 99W 12I Heckantrieb;
245/50R17 99W 11A; 12A; 26P 10B; 11B; 11G; 11H;
51A; 71K; 721; 73C;
74D; 75I; 76S
G5L e1*2007/46*1688*.. 100 - 265 225/55R17 97Y 12R Limousine;
235/50R17 12R Allradantrieb;
100W
235/55R17 99W 12I Heckantrieb;
245/50R17 99W 11A; 12A; 26P 10B; 11B; 11G; 11H;
51A; 71K; 721; 73C;
74D; 76S
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : DAIMLER, DAIMLER BENZ AG, DAIMLER (D)
Befestigungsteile : Kegelbund-schrauben M14x1,5, Schaftl. 30 mm, Kegelw. 60 Grad
Zubehör : DW4169
Anzugsmoment der Befestigungsteile : 130 Nm für Typ : F2A; F2B
150 Nm für Typ : R1EC; R1ES
Verkaufsbezeichnung: A-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2A e1*2007/46*1829*.. 70 - 165 205/50R17 89 11A; 241; 246; 248; Kombilimousine;
26B; 26J; 27B; 27H Allradantrieb;
205/55R17 91 11A; 241; 246; 248; Frontantrieb;
26B; 26J; 27B; 27H 10B; 11B; 11G; 11H;
215/50R17 91 11A; 241; 246; 248; 12A; 51A; 71K; 721;
26B; 26J; 27B; 27H 73C; 74A; 76S
225/50R17 94 11A; 24C; 244; 247;
26B; 26J; 27B; 27F
235/45R17 94 11A; 241; 246; 248;
26B; 26J; 27B; 27H
245/45R17 95 11A; 24C; 244; 247;
26B; 26J; 27B; 27F
Gutachten 17-00015-CC GBM-03
zur Erteilung eines Nachtrags zur ABE 51218
zu V.1. ANLAGE: 8 Radtyp: D1417
Antragsteller: DIEWE GmbH Stand: 10.10.2019
__________________________________________________________________________________________________________________
Seite: 3 von 13

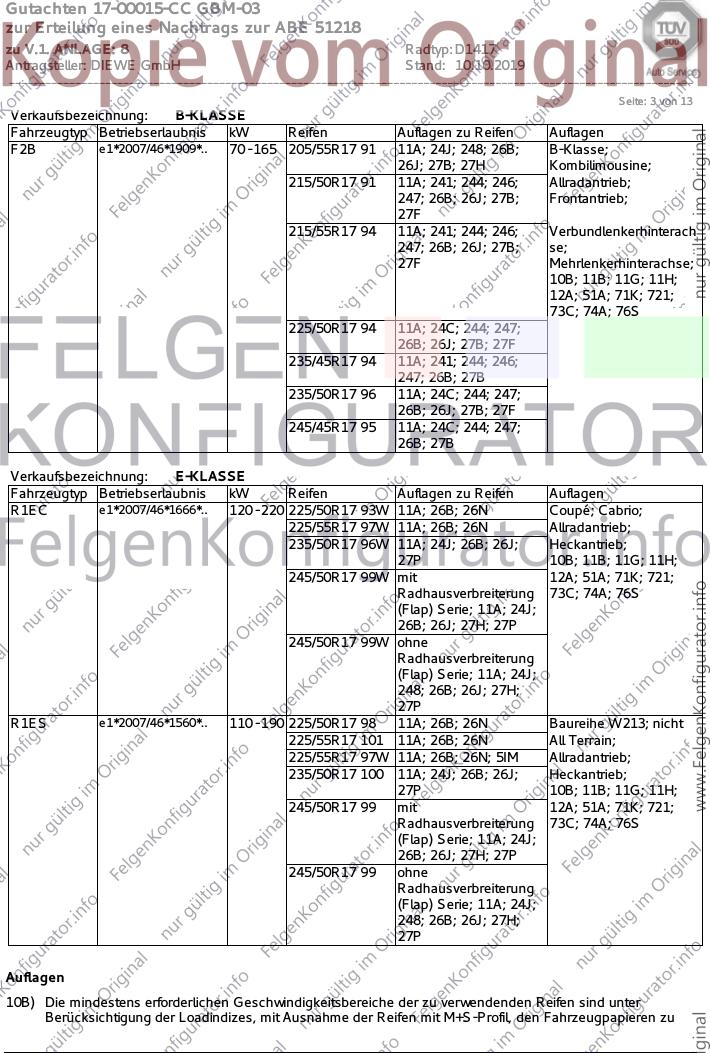

Verkaufsbezeichnung: B-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2B e1*2007/46*1909*.. 70 - 165 205/55R17 91 11A; 24J; 248; 26B; B-Klasse;
26J; 27B; 27H Kombilimousine;
215/50R17 91 11A; 241; 244; 246; Allradantrieb;
247; 26B; 26J; 27B; Frontantrieb;
27F
215/55R17 94 11A; 241; 244; 246; Verbundlenkerhinterach
247; 26B; 26J; 27B; se;
27F Mehrlenkerhinterachse;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 76S
225/50R17 94 11A; 24C; 244; 247;
26B; 26J; 27B; 27F
235/45R17 94 11A; 241; 244; 246;
247; 26B; 27B
235/50R17 96 11A; 24C; 244; 247;
26B; 26J; 27B; 27F
245/45R17 95 11A; 24C; 244; 247;
26B; 27B
Verkaufsbezeichnung: E-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R1EC e1*2007/46*1666*.. 120 - 220 225/50R17 93W 11A; 26B; 26N Coupé; Cabrio;
225/55R17 97W 11A; 26B; 26N Allradantrieb;
235/50R17 96W 11A; 24J; 26B; 26J; Heckantrieb;
27P 10B; 11B; 11G; 11H;
245/50R17 99W mit 12A; 51A; 71K; 721;
Radhausverbreiterung 73C; 74A; 76S
(Flap) Serie; 11A; 24J;
26B; 26J; 27H; 27P
245/50R17 99W ohne
Radhausverbreiterung
(Flap) Serie; 11A; 24J;
248; 26B; 26J; 27H;
27P
R1ES e1*2007/46*1560*.. 110 - 190 225/50R17 98 11A; 26B; 26N Baureihe W213; nicht
225/55R17 101 11A; 26B; 26N All Terrain;
225/55R17 97W 11A; 26B; 26N; 5IM Allradantrieb;
235/50R17 100 11A; 24J; 26B; 26J; Heckantrieb;
27P 10B; 11B; 11G; 11H;
245/50R17 99 mit 12A; 51A; 71K; 721;
Radhausverbreiterung 73C; 74A; 76S
(Flap) Serie; 11A; 24J;
26B; 26J; 27H; 27P
245/50R17 99 ohne
Radhausverbreiterung
(Flap) Serie; 11A; 24J;
248; 26B; 26J; 27H;
27P
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
Gutachten 17-00015-CC GBM-03
zur Erteilung eines Nachtrags zur ABE 51218
zu V.1. ANLAGE: 8 Radtyp: D1417
Antragsteller: DIEWE GmbH Stand: 10.10.2019
__________________________________________________________________________________________________________________
Seite: 4 von 13

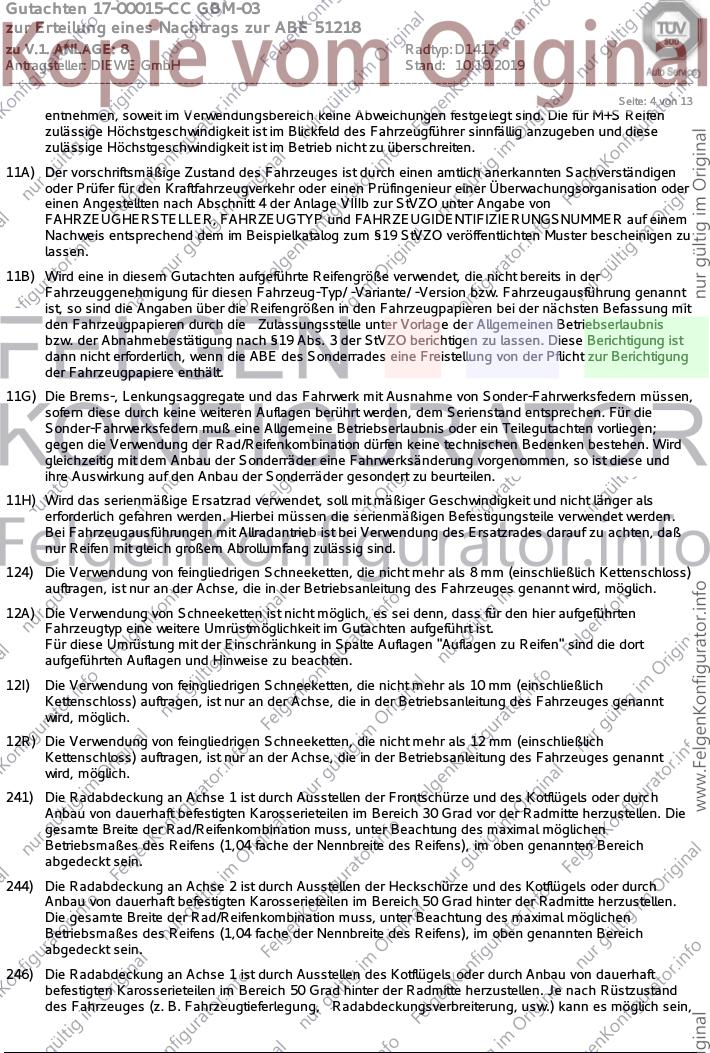

entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
124) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 8 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12I) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 10 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
Gutachten 17-00015-CC GBM-03
zur Erteilung eines Nachtrags zur ABE 51218
zu V.1. ANLAGE: 8 Radtyp: D1417
Antragsteller: DIEWE GmbH Stand: 10.10.2019
__________________________________________________________________________________________________________________
Seite: 5 von 13
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
Gutachten 17-00015-CC GBM-03
zur Erteilung eines Nachtrags zur ABE 51218
zu V.1. ANLAGE: 8 Radtyp: D1417
Antragsteller: DIEWE GmbH Stand: 10.10.2019
__________________________________________________________________________________________________________________
Seite: 6 von 13
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27P) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die hinteren Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Die genauen Maße / Bereiche sind dem beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug"
am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
5IM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1460kg.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 18-Zoll-Rädern ausgerüstet
sind.Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
83Z) Die Verwendung der Sonderräder ist an Fahrzeugausführungen, die mit 18"-Sportbremse ausgerüstet
sind, nicht zulässig.
Gutachten 17-00015-CC GBM-03
zur Erteilung eines Nachtrags zur ABE 51218
zu V.1. ANLAGE: 8 Radtyp: D1417
Antragsteller: DIEWE GmbH Stand: 10.10.2019
__________________________________________________________________________________________________________________
Seite: 7 von 13
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: G5K
Genehm.Nr.: e1*2007/46*1750*..
Handelsbez.: 5er Reihe
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 250 VA
26P x = 250 y = 200 VA
27B x = 230 y = 300 HA
27I x = 180 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 230 y = 300 8 HA
26J x = 300 y = 250 30 VA
26N x = 300 y = 250 8 VA
27F x230 y = 300 30 HA
Gutachten 17-00015-CC GBM-03
zur Erteilung eines Nachtrags zur ABE 51218
zu V.1. ANLAGE: 8 Radtyp: D1417
Antragsteller: DIEWE GmbH Stand: 10.10.2019
__________________________________________________________________________________________________________________
Seite: 8 von 13
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: G5L
Genehm.Nr.: e1*2007/46*1688*..
Handelsbez.: 5er Reihe
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 250 y = 200 VA
26B x = 300 y = 250 VA
27B x = 230 y = 300 HA
27I x = 180 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 250 30 VA
26N x = 300 y = 250 8 VA
27F x230 y = 300 30 HA
27H x = 230 y = 300 8 HA
Gutachten 17-00015-CC GBM-03
zur Erteilung eines Nachtrags zur ABE 51218
zu V.1. ANLAGE: 8 Radtyp: D1417
Antragsteller: DIEWE GmbH Stand: 10.10.2019
__________________________________________________________________________________________________________________
Seite: 9 von 13
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: F2X
Genehm.Nr.: e1*2007/46*1824*..
Handelsbez.: X Reihe
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 250 y = 250 HA
26P x = 200 y = 200 VA
26B x = 250 y = 250 VA
27I x = 200 y = 200 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 250 y = 250 8 VA
26J x = 250 y = 250 30 VA
27H x = 250 y = 250 8 HA
27F x = 250 y = 250 25 HA
Gutachten 17-00015-CC GBM-03
zur Erteilung eines Nachtrags zur ABE 51218
zu V.1. ANLAGE: 8 Radtyp: D1417
Antragsteller: DIEWE GmbH Stand: 10.10.2019
__________________________________________________________________________________________________________________
Seite: 10 von 13
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: R1EC
Genehm.Nr.: e1*2007/46*1666*..
Handelsbez.: E-KLASSE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 300 VA
26P x = 300 y = 250 VA
27P x = 280 y = 400 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 350 y = 300 8 VA
26J x = 350 y = 300 30 VA
27H x = 280 y = 400 8 HA
27F x = 280 y = 400 30 HA
Gutachten 17-00015-CC GBM-03
zur Erteilung eines Nachtrags zur ABE 51218
zu V.1. ANLAGE: 8 Radtyp: D1417
Antragsteller: DIEWE GmbH Stand: 10.10.2019
__________________________________________________________________________________________________________________
Seite: 11 von 13
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: R1ES
Genehm.Nr.: e1*2007/46*1560*..
Handelsbez.: E-KLASSE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 300 y = 250 VA
27P x = 280 y = 400 HA
26B x = 350 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 350 y = 300 8 VA
26J x = 350 y = 300 30 VA
27H x = 280 y = 400 8 HA
27F x = 280 y = 400 30 HA
Gutachten 17-00015-CC GBM-03
zur Erteilung eines Nachtrags zur ABE 51218
zu V.1. ANLAGE: 8 Radtyp: D1417
Antragsteller: DIEWE GmbH Stand: 10.10.2019
__________________________________________________________________________________________________________________
Seite: 12 von 13
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: F2A
Genehm.Nr.: e1*2007/46*1829*..
Handelsbez.: A-KLASSE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 200 VA
26B x = 250 y = 250 VA
27I x = 200 y = 200 HA
27B x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 250 y = 250 8 VA
26J x = 250 y = 250 30 VA
27H x = 250 y = 250 8 HA
27F x = 250 y = 250 15 HA
Gutachten 17-00015-CC GBM-03
zur Erteilung eines Nachtrags zur ABE 51218
zu V.1. ANLAGE: 8 Radtyp: D1417
Antragsteller: DIEWE GmbH Stand: 10.10.2019
__________________________________________________________________________________________________________________
Seite: 13 von 13
Fahrzeug:
Hersteller: DB
Fahrzeugtyp: F2B
Genehm.Nr.: e1*2007/46*1909*..
Handelsbez.: B-KLASSE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 290 y = 330 VA
26P x = 240 y = 270 VA
27B x = 280 y = 285 HA
27I x = 230 y = 235 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 290 y = 330 30 VA
26N x = 290 y = 330 8 VA
27F x = 280 y = 285 25 HA
27H x = 280 y = 285 8 HA
