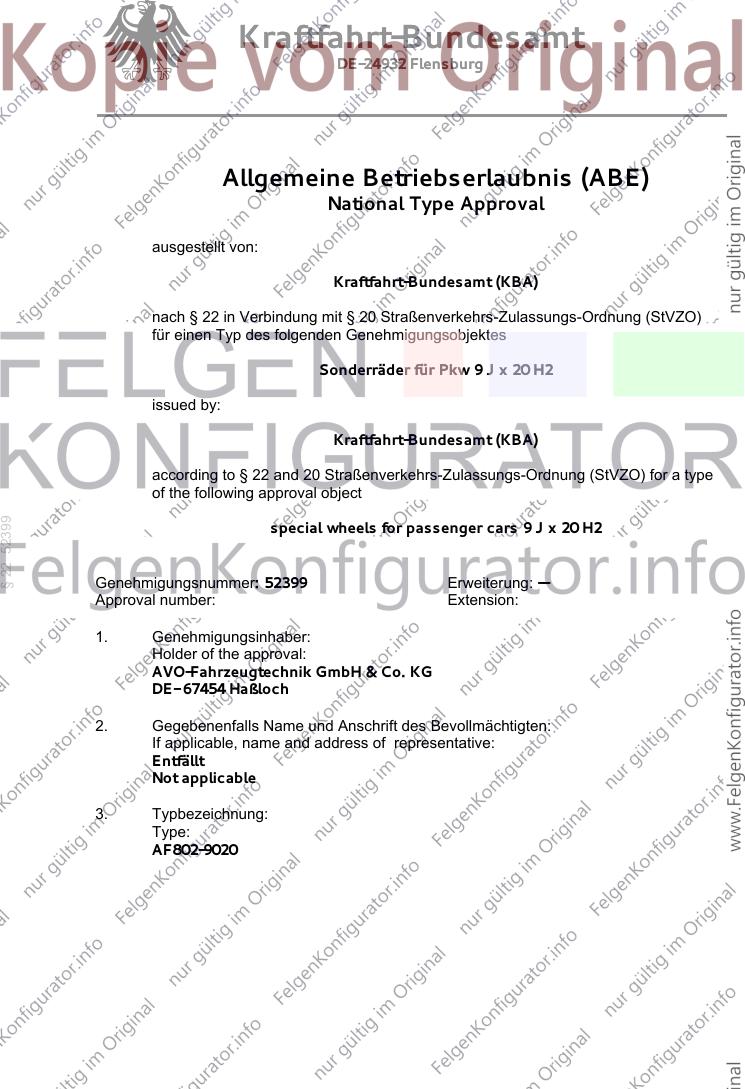

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 9 J x 20 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 52399
special wheels for passenger cars 9 J x 20 H2
Genehmigungsnummer: 52399 Erweiterung: --
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
AVO-Fahrzeugtechnik GmbH & Co. KG
DE- 67454 Haßloch
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
AF802-9020
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 52399 Erweiterung: --
Approval number: Extension:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 52399
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
22.11.2019
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55071019 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 52399 Erweiterung: --
Approval number: Extension:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 10 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 52399
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erteilt
Approval is granted
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4

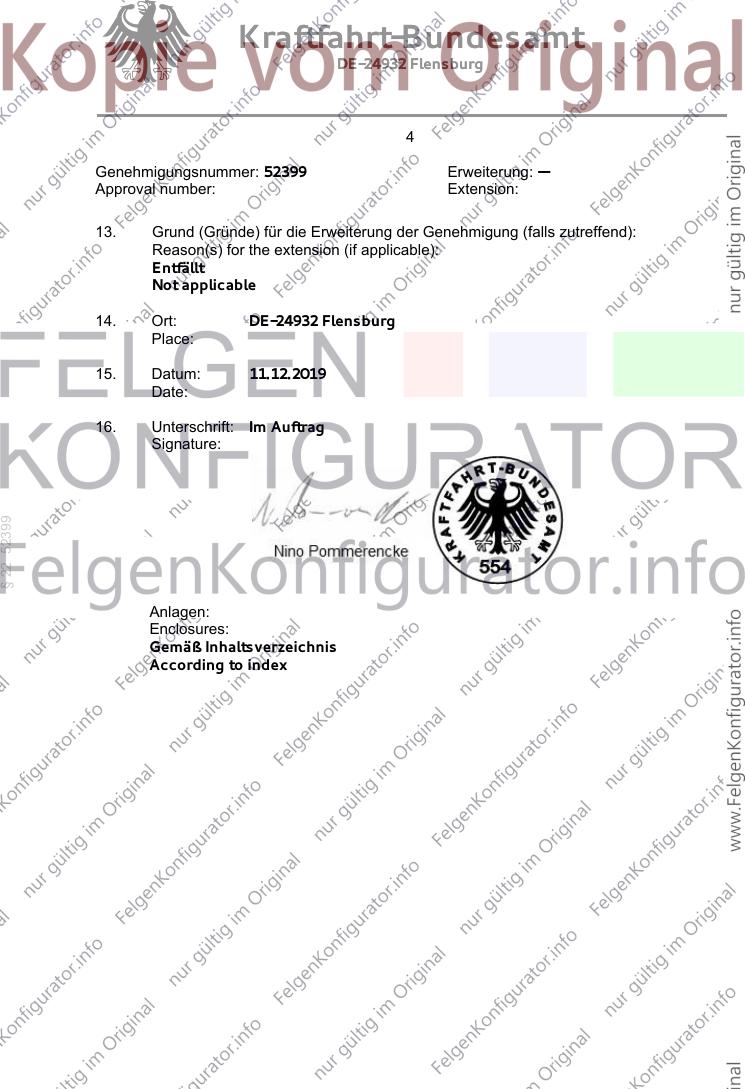

Genehmigungsnummer: 52399 Erweiterung: --
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Entfällt
Not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 11.12.2019
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 52399
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
Kraftfahrt-Bundesamt
DE-24932 Flensburg

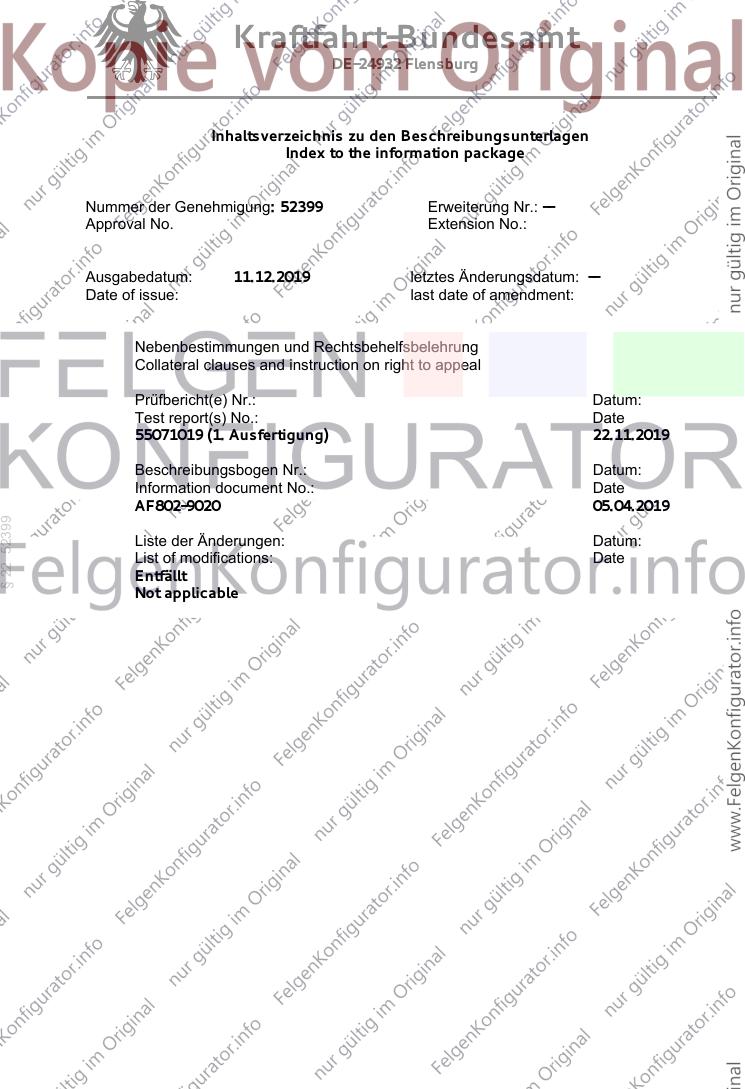

Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 52399 Erweiterung Nr.: --
Approval No. Extension No.:
Ausgabedatum: 11.12.2019 letztes Änderungsdatum: --
Date of issue: last date of amendment:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
55071019 (1. Ausfertigung) 22.11.2019
Beschreibungsbogen Nr.: Datum:
Information document No.: Date
AF802-9020 05.04.2019
§ 22 52399
Liste der Änderungen: Datum:
List of modifications: Date
Entfällt
Not applicable
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 52399
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 52399
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
§ 22 52399
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 52399
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
The approval expires if it is returned or withdrawn or if the type approved no longer complies
§ 22 52399
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.
GUTACHTEN zur ABE Nr. 52399 nach §22 StVZO
Prüfbericht Nr. 55071019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AF802-9020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 3
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell artFORM - AF802
Typ AF802-9020
Radgröße 9 J x 20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
MB AF802-9020 MB / Ø66,5 - Ø57,1 5/112/57,1 30 730 2200 1/2019
MB AF802-9020 MB / Ø66,5 - Ø57,1 5/112/57,1 42 730 2200 1/2019
MB AF802-9020 MB / ohne Ring 5/112/66,6 30 730 2200 1/2019
MB AF802-9020 MB / ohne Ring 5/112/66,6 42 730 2200 1/2019
5G AF802-9020 5G / ohne Ring 5/120/72,6 30 730 2200 1/2019
§ 22 52399
Kennzeichnung
KBA-Nummer 52399
Herstellerzeichen artFORM
Radtyp und Ausführung AF802-9020 (s.o.)
Radgröße 9JX20H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen TAM
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

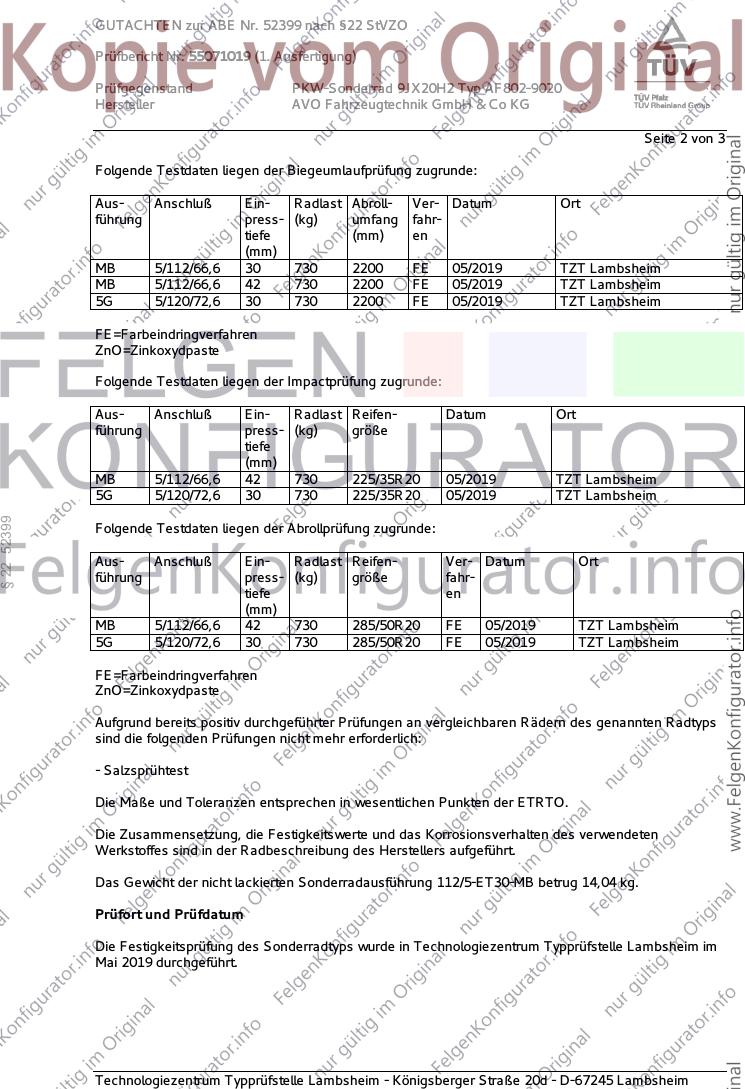

GUTACHTEN zur ABE Nr. 52399 nach §22 StVZO
Prüfbericht Nr. 55071019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AF802-9020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 3
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Ein- Radlast Abroll- Ver- Datum Ort
führung press- (kg) umfang fahr-
tiefe (mm) en
(mm)
MB 5/112/66,6 30 730 2200 FE 05/2019 TZT Lambsheim
MB 5/112/66,6 42 730 2200 FE 05/2019 TZT Lambsheim
5G 5/120/72,6 30 730 2200 FE 05/2019 TZT Lambsheim
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Datum Ort
führung press- (kg) größe
tiefe
(mm)
MB 5/112/66,6 42 730 225/35R20 05/2019 TZT Lambsheim
5G 5/120/72,6 30 730 225/35R20 05/2019 TZT Lambsheim
§ 22 52399
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Ver- Datum Ort
führung press- (kg) größe fahr-
tiefe en
(mm)
MB 5/112/66,6 42 730 285/50R20 FE 05/2019 TZT Lambsheim
5G 5/120/72,6 30 730 285/50R20 FE 05/2019 TZT Lambsheim
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 112/5-ET30-MB betrug 14,04 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Technologiezentrum Typprüfstelle Lambsheim im
Mai 2019 durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52399 nach §22 StVZO
Prüfbericht Nr. 55071019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AF802-9020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 3

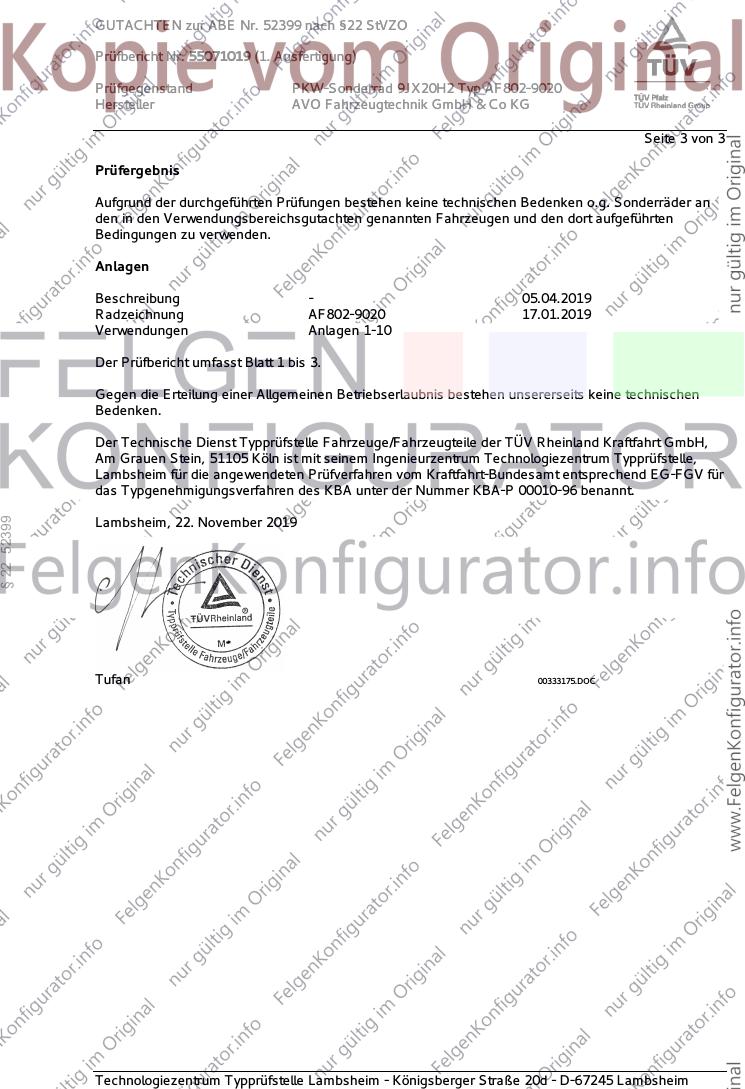

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 05.04.2019
Radzeichnung AF802-9020 17.01.2019
Verwendungen Anlagen 1-10
Der Prüfbericht umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§ 22 52399
Lambsheim, 22. November 2019
Tufan 00333175.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52399 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55071019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AF802-9020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 6
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell artFORM - AF802
Typ AF802-9020
Radgröße 9JX20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB AF802-9020 MB / ohne Ring 5/112/66,6 30 730 2200
Kennzeichnungen
KBA-Nummer 52399
Herstellerzeichen artFORM
Radtyp und Ausführung AF802-9020 (s.o.)
Radgröße 9JX20H2
§ 22 52399
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,25 Kegel 60° 140 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52399 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55071019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AF802-9020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 7er-Reihe (VI) 155-390 245/40R20 T95 T99 146 A12 A16 A19
7L 155-390 275/35R20 A01 K2b R03 146 A57 A60 B74
e1*2007/46*0276*10-.. L04 Lim M01
- mit Allradlenkung V20 S01
BMW 7er-Reihe (VI) 155-390 245/40R20 T95 T99 146 A12 A16 A19
7L 155-390 275/35R20 A01 K2b R03 146 A57 A60 B74
e1*2007/46*0276*10-.. L05 Lim M01
- ohne Allradlenkung V20 S01
BMW X3 100-195 235/45R20 T00 T96 146 A12 A16 A19
G3X 100-195 245/45R20 145 A57 M01 V20
e1*2007/46*1797.. 100-195 255/40R20 A01 K2b 146 S01
100-195 265/40R20 A01 K2b R03 146
100-195 275/40R20 A01 K2b R03 145
100-265 245/45R20 M+S 145
100-265 255/40R20 A01 K2b M+S 146
100-265 275/40R20 A01 K2b M+S R03 145
BMW X4 120-195 235/45R20 T00 T96 146 A12 A16 A19
G4X 120-195 245/45R20 145 A56 M01 V20
e1*2007/46*1881*.. S01
§ 22 52399
120-195 255/40R20 146
120-195 265/40R20 R03 146
120-195 275/40R20 A01 K2b R03 145
120-265 245/45R20 M+S 145
120-265 255/40R20 M+S 146
120-265 275/40R20 A01 K2b M+S R03 145
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52399 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55071019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AF802-9020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 6

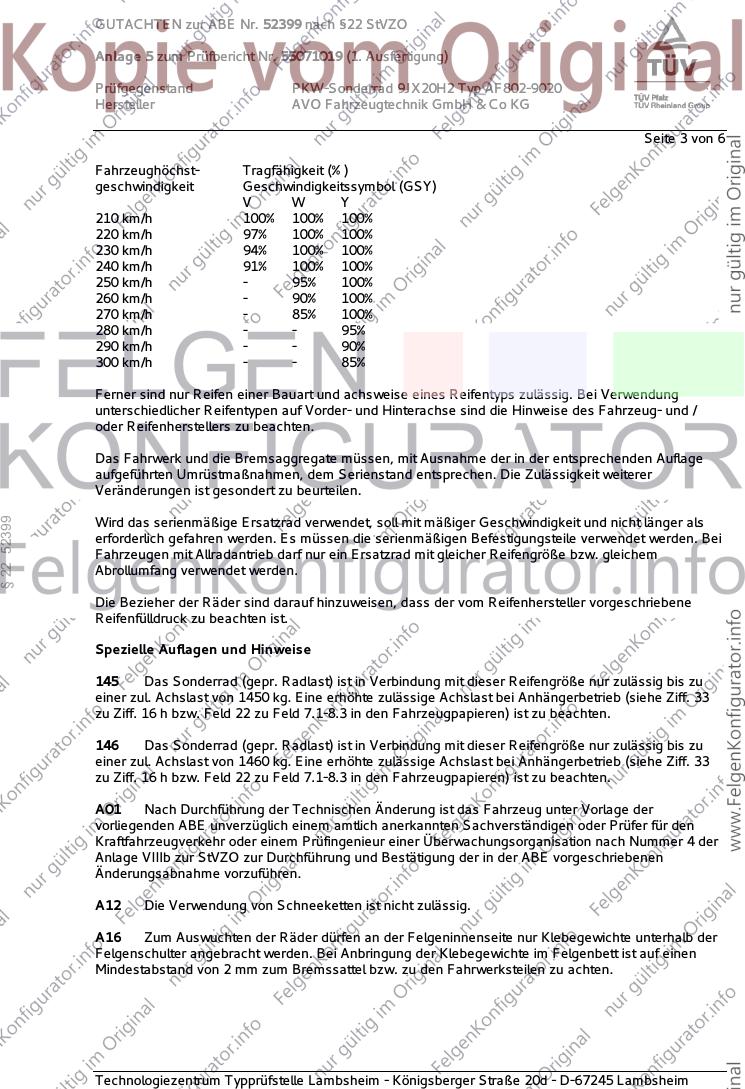

Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
§ 22 52399
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
145 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1450 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52399 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55071019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AF802-9020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 6
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
B74 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 395 mm an Achse 1.

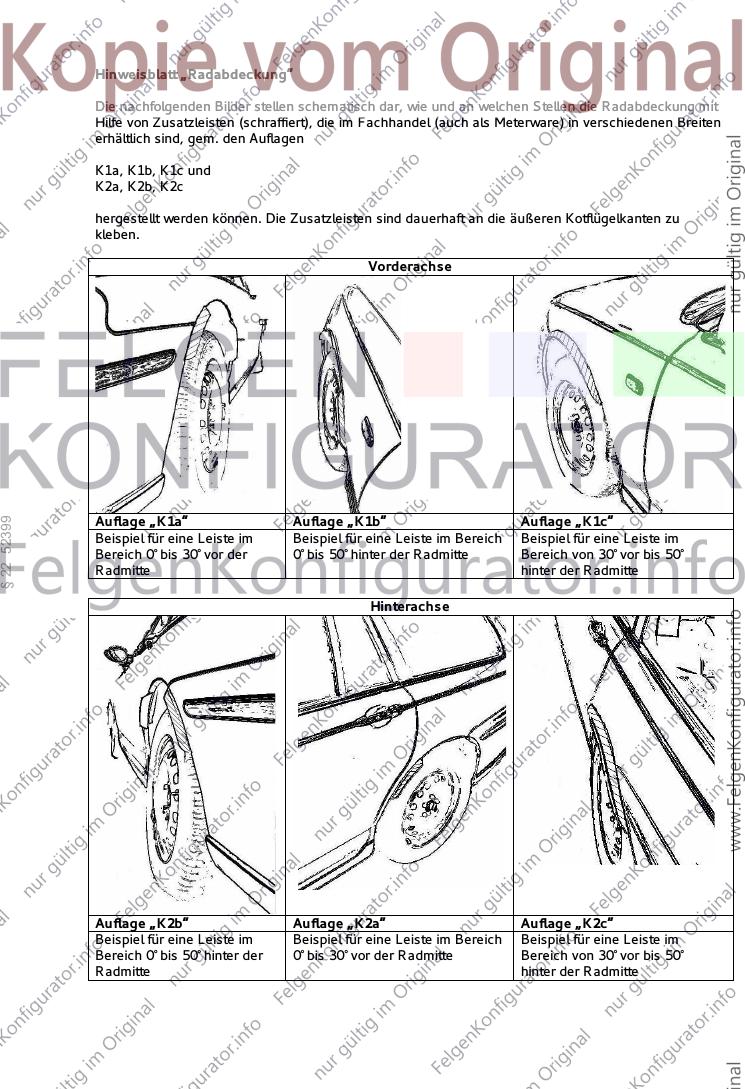

K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
§ 22 52399
genannten Bereich abgedeckt sein.
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M01 Die Montage der Reifen ist nur von der Felgeninnenseite zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52399 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55071019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AF802-9020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 6

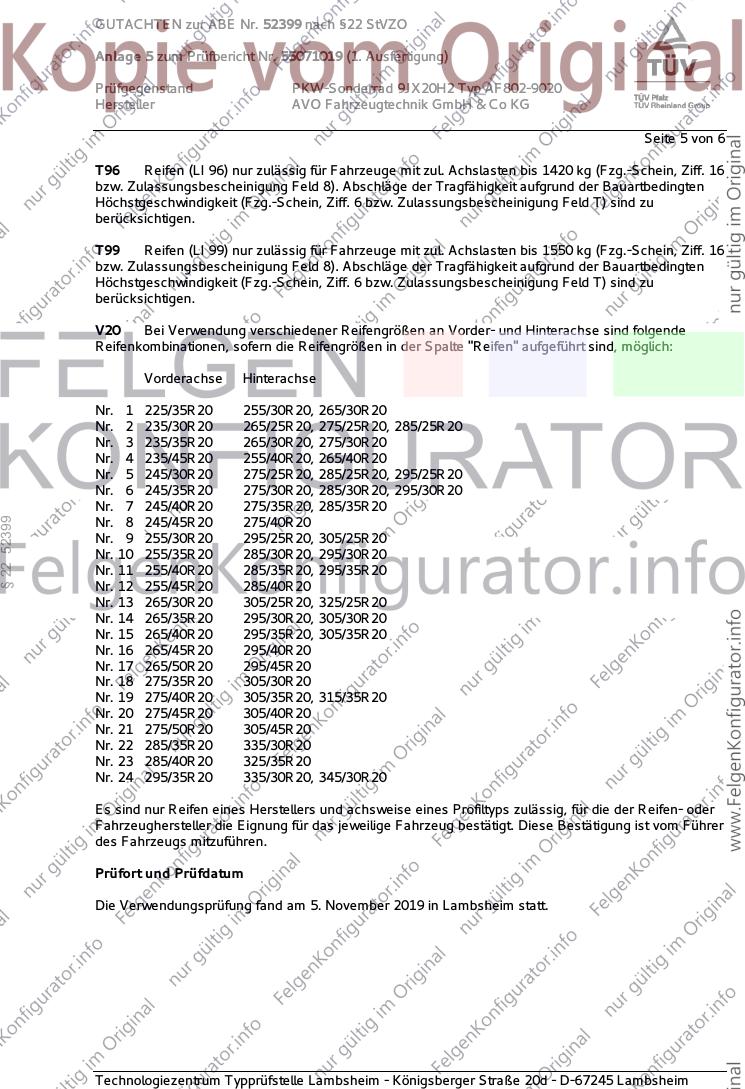

T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
§ 22 52399
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 265/50R20 295/45R20
Nr. 18 275/35R20 305/30R20
Nr. 19 275/40R20 305/35R20, 315/35R20
Nr. 20 275/45R20 305/40R20
Nr. 21 275/50R20 305/45R20
Nr. 22 285/35R20 335/30R20
Nr. 23 285/40R20 325/35R20
Nr. 24 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 5. November 2019 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52399 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55071019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AF802-9020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 6 von 6
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Januar 2019.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. November 2019
§ 22 52399
Tufan 00331754.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§ 22 52399
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
