Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 9,5 J x 20 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
§ 22 51866, Erweiterung 01
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
special wheels for passenger cars 9,5 J x 20 H2
Genehmigungsnummer: 51866 Erweiterung: 01
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
BBS GmbH
DE-77761 Schiltach
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
CC04
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 51866 Erweiterung: 01
Approval number: Extension:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
28.06.2019
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55086018 (2. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 51866 Erweiterung: 01
Approval number: Extension:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
9 - 15 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
§ 22 51866, Erweiterung 01
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erweitert
Approval is extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 51866 Erweiterung: 01
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereiches
Update of the range of application
Aktualisierung der Ausführungen
Update of the variants
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 18.07.2019
Date:
§ 22 51866, Erweiterung 01
16. Unterschrift: Im Auftrag
Signature:
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 51866 Erweiterung Nr.: 01
Approval No. Extension No.:
Ausgabedatum: 03.12.2018 letztes Änderungsdatum: 18.07.2019
Date of issue: last date of amendment:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
55086018 (1. Ausfertigung) 16.11.2018
55086018 (2. Ausfertigung) 28.06.2019
§ 22 51866, Erweiterung 01
Beschreibungsbogen Nr.: Datum:
Information document No.: Date
CC04 12.06.2018
Liste der Änderungen: Datum:
List of modifications: Date
Siehe Anlage "Liste der Änderungen" des Prüfberichtes
See appendix "Liste der Änderungen" of the test report
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 51866, Erweiterung 01
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 51866
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
§ 22 51866, Erweiterung 01
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2

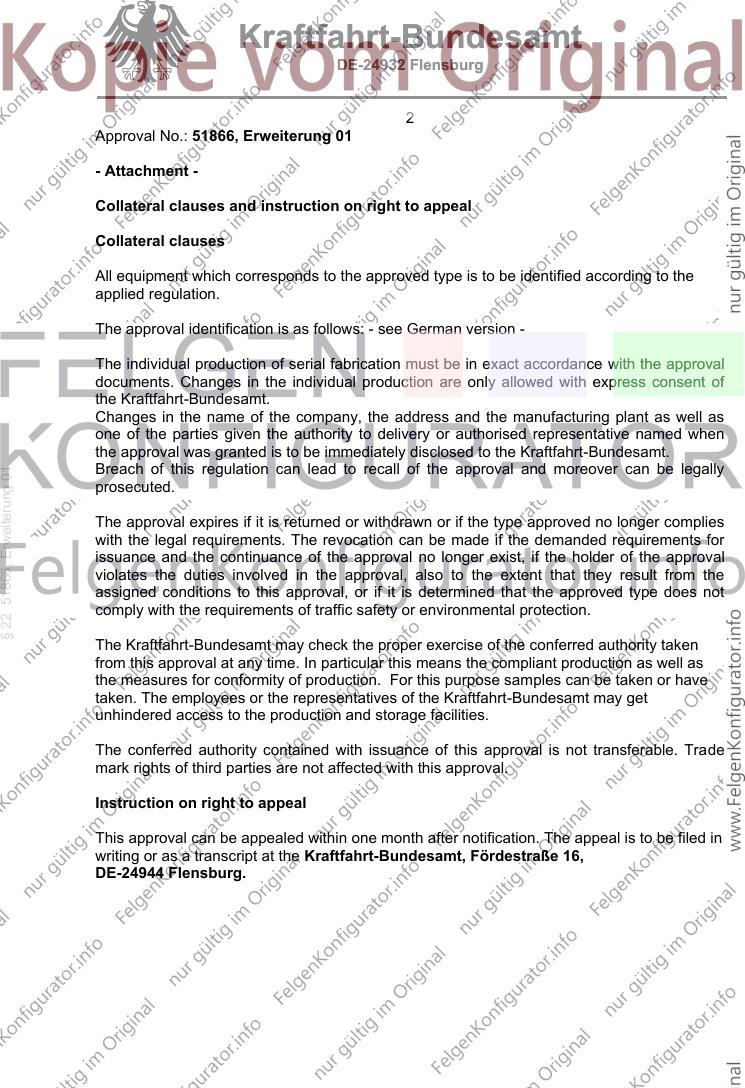

Approval No.: 51866, Erweiterung 01
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
§ 22 51866, Erweiterung 01
prosecuted.
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.

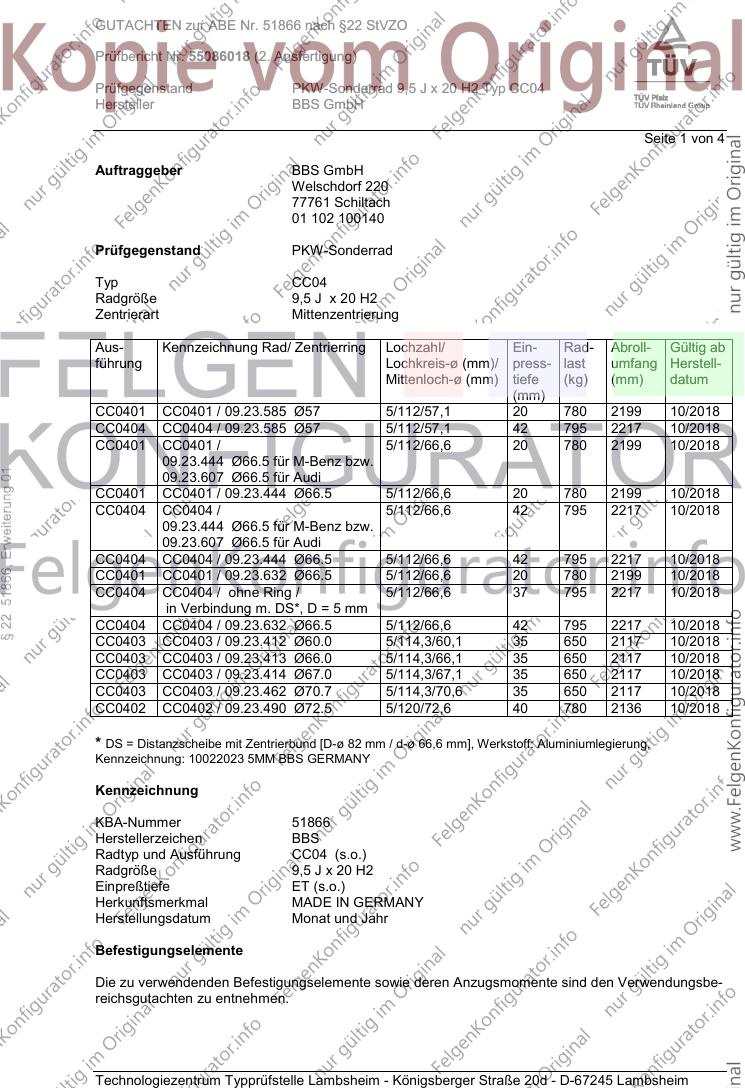

GUTACHTEN zur ABE Nr. 51866 nach §22 StVZO
Prüfbericht Nr. 55086018 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 20 H2 Typ CC04
Hersteller BBS GmbH
Seite 1 von 4
Auftraggeber BBS GmbH
Welschdorf 220
77761 Schiltach
01 102 100140
Prüfgegenstand PKW-Sonderrad
Typ CC04
Radgröße 9,5 J x 20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis-ø (mm)/ press- last umfang Herstell-
Mittenloch-ø (mm) tiefe (kg) (mm) datum
(mm)
CC0401 CC0401 / 09.23.585 Ø57 5/112/57,1 20 780 2199 10/2018
CC0404 CC0404 / 09.23.585 Ø57 5/112/57,1 42 795 2217 10/2018
CC0401 CC0401 / 5/112/66,6 20 780 2199 10/2018
09.23.444 Ø66.5 für M-Benz bzw.
§ 22 51866, Erweiterung 01
09.23.607 Ø66.5 für Audi
CC0401 CC0401 / 09.23.444 Ø66.5 5/112/66,6 20 780 2199 10/2018
CC0404 CC0404 / 5/112/66,6 42 795 2217 10/2018
09.23.444 Ø66.5 für M-Benz bzw.
09.23.607 Ø66.5 für Audi
CC0404 CC0404 / 09.23.444 Ø66.5 5/112/66,6 42 795 2217 10/2018
CC0401 CC0401 / 09.23.632 Ø66.5 5/112/66,6 20 780 2199 10/2018
CC0404 CC0404 / ohne Ring / 5/112/66,6 37 795 2217 10/2018
in Verbindung m. DS*, D = 5 mm
CC0404 CC0404 / 09.23.632 Ø66.5 5/112/66,6 42 795 2217 10/2018
CC0403 CC0403 / 09.23.412 Ø60.0 5/114,3/60,1 35 650 2117 10/2018
CC0403 CC0403 / 09.23.413 Ø66.0 5/114,3/66,1 35 650 2117 10/2018
CC0403 CC0403 / 09.23.414 Ø67.0 5/114,3/67,1 35 650 2117 10/2018
CC0403 CC0403 / 09.23.462 Ø70.7 5/114,3/70,6 35 650 2117 10/2018
CC0402 CC0402 / 09.23.490 Ø72.5 5/120/72,6 40 780 2136 10/2018
* DS = Distanzscheibe mit Zentrierbund [D-ø 82 mm / d-ø 66,6 mm], Werkstoff: Aluminiumlegierung,
Kennzeichnung: 10022023 5MM BBS GERMANY
Kennzeichnung
KBA-Nummer 51866
Herstellerzeichen BBS
Radtyp und Ausführung CC04 (s.o.)
Radgröße 9,5 J x 20 H2
Einpreßtiefe ET (s.o.)
Herkunftsmerkmal MADE IN GERMANY
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den Verwendungsbe-
reichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51866 nach §22 StVZO
Prüfbericht Nr. 55086018 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 20 H2 Typ CC04
Hersteller BBS GmbH
Seite 2 von 4

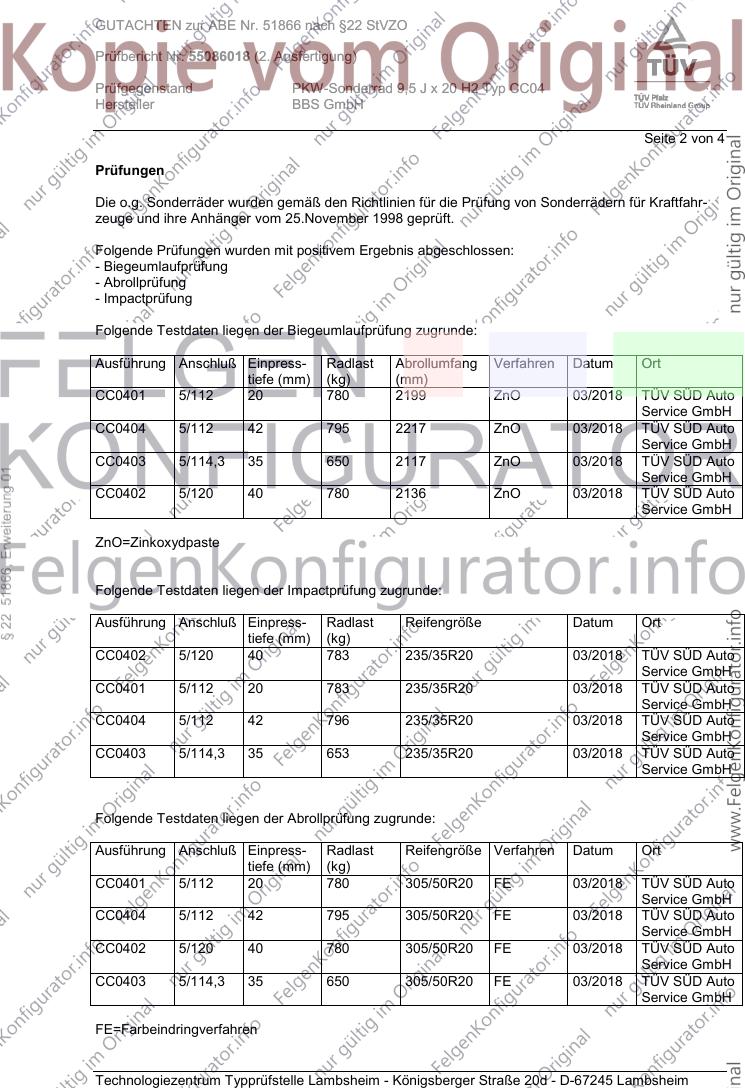

Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahr-
zeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Ausführung Anschluß Einpress- Radlast Abrollumfang Verfahren Datum Ort
tiefe (mm) (kg) (mm)
CC0401 5/112 20 780 2199 ZnO 03/2018 TÜV SÜD Auto
Service GmbH
CC0404 5/112 42 795 2217 ZnO 03/2018 TÜV SÜD Auto
Service GmbH
CC0403 5/114,3 35 650 2117 ZnO 03/2018 TÜV SÜD Auto
§ 22 51866, Erweiterung 01
Service GmbH
CC0402 5/120 40 780 2136 ZnO 03/2018 TÜV SÜD Auto
Service GmbH
ZnO=Zinkoxydpaste
Folgende Testdaten liegen der Impactprüfung zugrunde:
Ausführung Anschluß Einpress- Radlast Reifengröße Datum Ort
tiefe (mm) (kg)
CC0402 5/120 40 783 235/35R20 03/2018 TÜV SÜD Auto
Service GmbH
CC0401 5/112 20 783 235/35R20 03/2018 TÜV SÜD Auto
Service GmbH
CC0404 5/112 42 796 235/35R20 03/2018 TÜV SÜD Auto
Service GmbH
CC0403 5/114,3 35 653 235/35R20 03/2018 TÜV SÜD Auto
Service GmbH
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Ausführung Anschluß Einpress- Radlast Reifengröße Verfahren Datum Ort
tiefe (mm) (kg)
CC0401 5/112 20 780 305/50R20 FE 03/2018 TÜV SÜD Auto
Service GmbH
CC0404 5/112 42 795 305/50R20 FE 03/2018 TÜV SÜD Auto
Service GmbH
CC0402 5/120 40 780 305/50R20 FE 03/2018 TÜV SÜD Auto
Service GmbH
CC0403 5/114,3 35 650 305/50R20 FE 03/2018 TÜV SÜD Auto
Service GmbH
FE=Farbeindringverfahren
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51866 nach §22 StVZO
Prüfbericht Nr. 55086018 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 20 H2 Typ CC04
Hersteller BBS GmbH
Seite 3 von 4

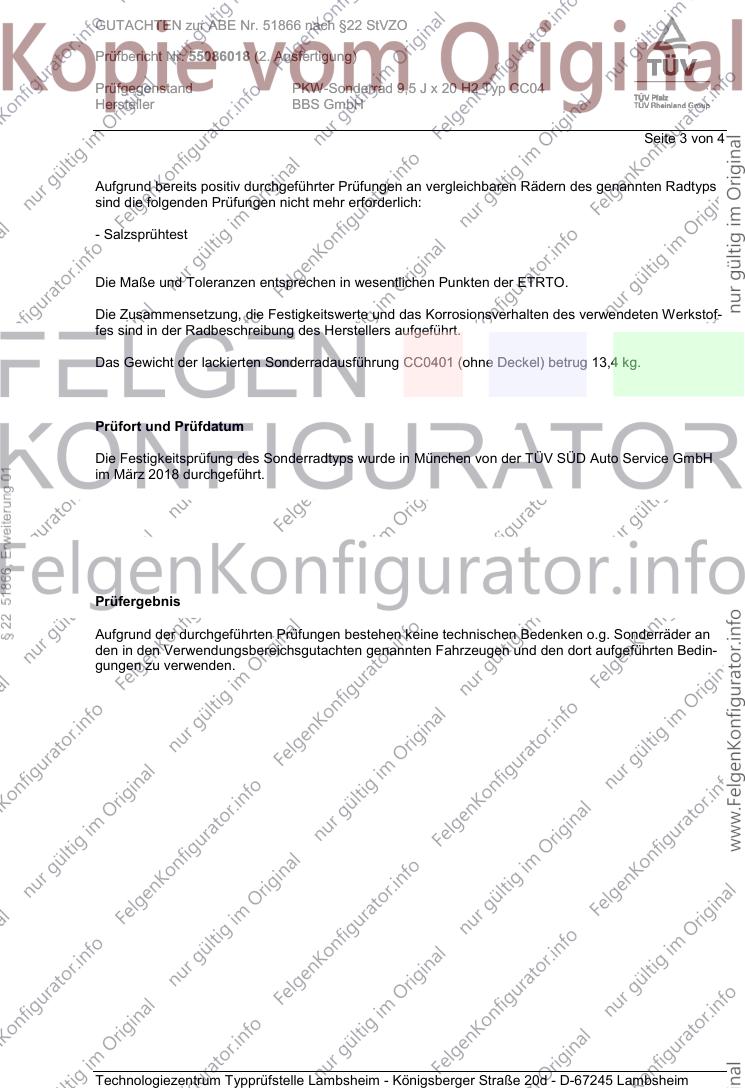

Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstof-
fes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der lackierten Sonderradausführung CC0401 (ohne Deckel) betrug 13,4 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in München von der TÜV SÜD Auto Service GmbH
§ 22 51866, Erweiterung 01
im März 2018 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedin-
gungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51866 nach §22 StVZO
Prüfbericht Nr. 55086018 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 20 H2 Typ CC04
Hersteller BBS GmbH
Seite 4 von 4

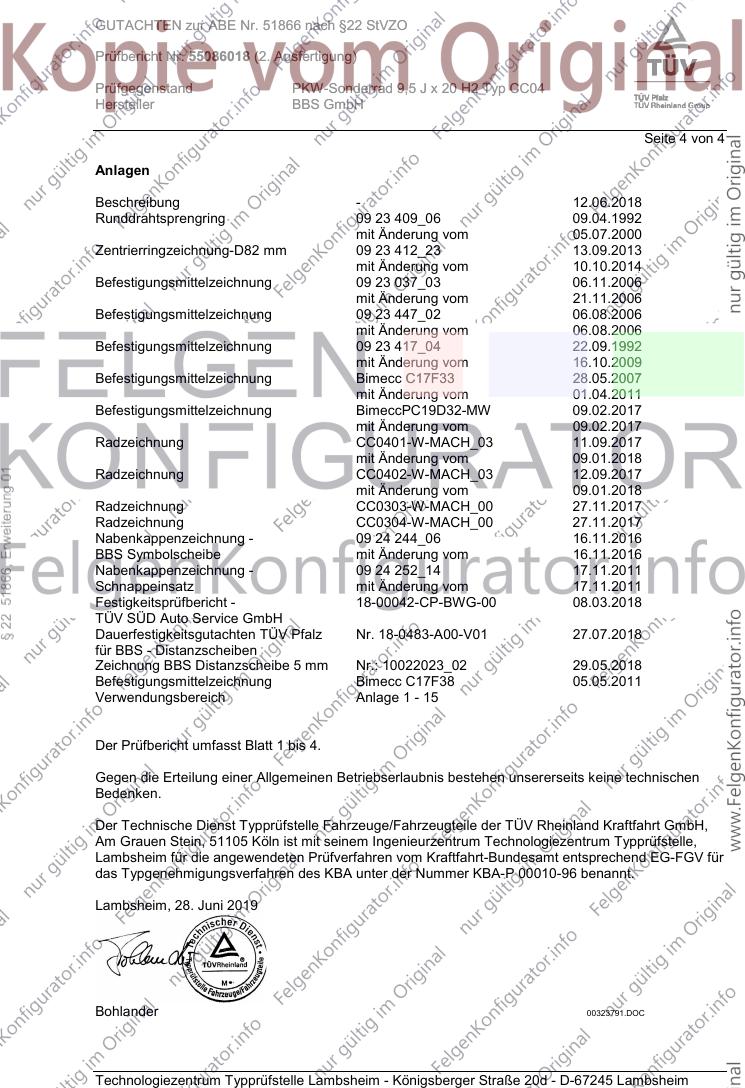

Anlagen
Beschreibung - 12.06.2018
Runddrahtsprengring 09 23 409_06 09.04.1992
mit Änderung vom 05.07.2000
Zentrierringzeichnung-D82 mm 09 23 412_23 13.09.2013
mit Änderung vom 10.10.2014
Befestigungsmittelzeichnung 09 23 037_03 06.11.2006
mit Änderung vom 21.11.2006
Befestigungsmittelzeichnung 09 23 447_02 06.08.2006
mit Änderung vom 06.08.2006
Befestigungsmittelzeichnung 09 23 417_04 22.09.1992
mit Änderung vom 16.10.2009
Befestigungsmittelzeichnung Bimecc C17F33 28.05.2007
mit Änderung vom 01.04.2011
Befestigungsmittelzeichnung BimeccPC19D32-MW 09.02.2017
mit Änderung vom 09.02.2017
Radzeichnung CC0401-W-MACH_03 11.09.2017
mit Änderung vom 09.01.2018
§ 22 51866, Erweiterung 01
Radzeichnung CC0402-W-MACH_03 12.09.2017
mit Änderung vom 09.01.2018
Radzeichnung CC0303-W-MACH_00 27.11.2017
Radzeichnung CC0304-W-MACH_00 27.11.2017
Nabenkappenzeichnung - 09 24 244_06 16.11.2016
BBS Symbolscheibe mit Änderung vom 16.11.2016
Nabenkappenzeichnung - 09 24 252_14 17.11.2011
Schnappeinsatz mit Änderung vom 17.11.2011
Festigkeitsprüfbericht - 18-00042-CP-BWG-00 08.03.2018
TÜV SÜD Auto Service GmbH
Dauerfestigkeitsgutachten TÜV Pfalz Nr. 18-0483-A00-V01 27.07.2018
für BBS - Distanzscheiben
Zeichnung BBS Distanzscheibe 5 mm Nr.: 10022023_02 29.05.2018
Befestigungsmittelzeichnung Bimecc C17F38 05.05.2011
Verwendungsbereich Anlage 1 - 15
Der Prüfbericht umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. Juni 2019
Bohlander 00323791.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51866 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55086018 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 20 H2 Typ CC04
Hersteller BBS GmbH
Seite 1 von 1
Liste der Änderungen
Es wird geändert: -
Es wird berichtigt: -
Es wird hinzugefügt: Verwendungsbereichsgutachten ergänzt ( Anlage 9 – 15)
EĞƵĞ ĞĨĞƐƚŝŐƵŶŐƐŵŝƚƚĞůnjĞŝĐŚŶƵŶŐ ŝŵĞĐĐ ϭϳ&ϯϴ
Dauerfestigkeitsgutachten TÜV Pfalz für BBS Distanzscheiben
Zeichnung BBS Distanzscheibe 5 mm
Es entfällt: -
§ 22 51866, Erweiterung 01
GUTACHTEN zur ABE Nr. 51866 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55086018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 20 H2 Typ CC04
Hersteller BBS GmbH
Seite 1 von 5

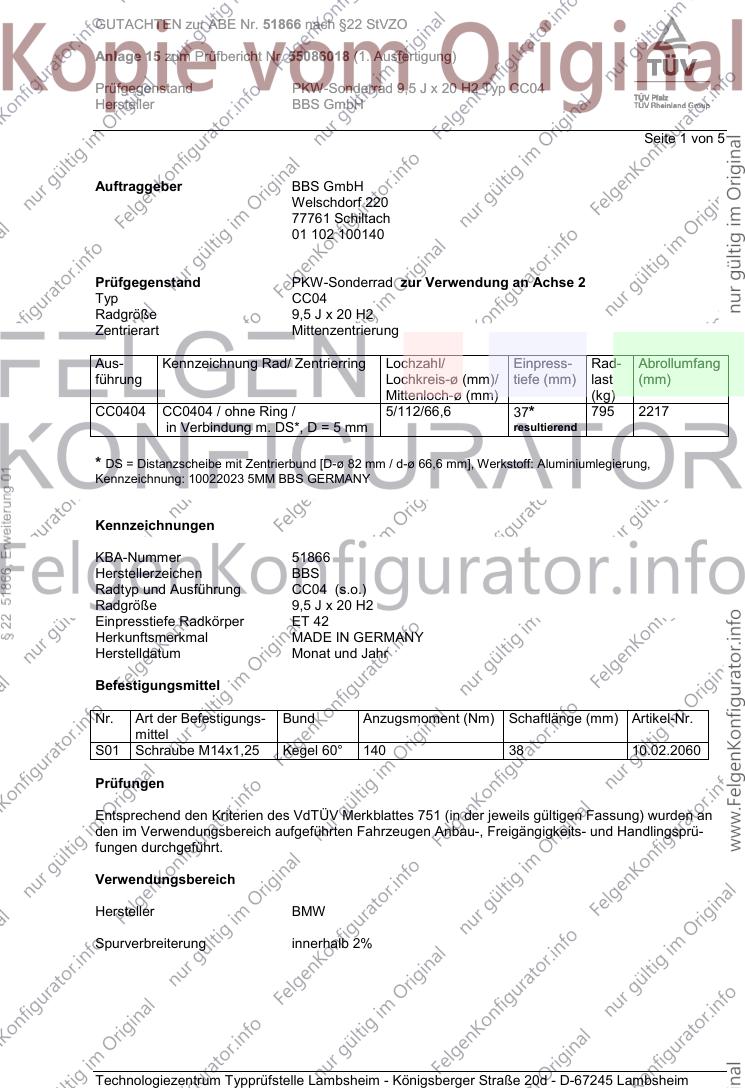

Auftraggeber BBS GmbH
Welschdorf 220
77761 Schiltach
01 102 100140
Prüfgegenstand PKW-Sonderrad zur Verwendung an Achse 2
Typ CC04
Radgröße 9,5 J x 20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis-ø (mm)/ tiefe (mm) last (mm)
Mittenloch-ø (mm) (kg)
CC0404 CC0404 / ohne Ring / 5/112/66,6 37* 795 2217
in Verbindung m. DS*, D = 5 mm resultierend
* DS = Distanzscheibe mit Zentrierbund [D-ø 82 mm / d-ø 66,6 mm], Werkstoff: Aluminiumlegierung,
§ 22 51866, Erweiterung 01
Kennzeichnung: 10022023 5MM BBS GERMANY
Kennzeichnungen
KBA-Nummer 51866
Herstellerzeichen BBS
Radtyp und Ausführung CC04 (s.o.)
Radgröße 9,5 J x 20 H2
Einpresstiefe Radkörper ET 42
Herkunftsmerkmal MADE IN GERMANY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungs- Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
mittel
S01 Schraube M14x1,25 Kegel 60° 140 38 10.02.2060
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51866 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55086018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 20 H2 Typ CC04
Hersteller BBS GmbH
Seite 2 von 5

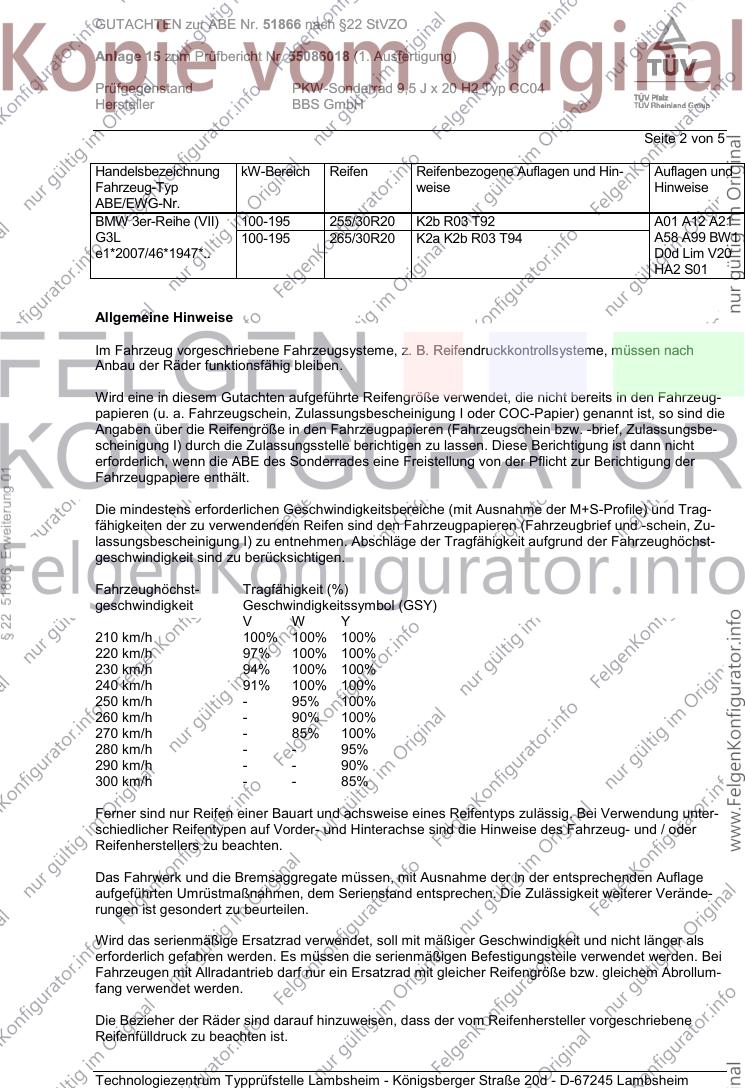

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe (VII) 100-195 255/30R20 K2b R03 T92 A01 A12 A21
G3L 100-195 265/30R20 K2a K2b R03 T94 A58 A99 BW1
e1*2007/46*1947*.. D0d Lim V20
HA2 S01
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
§ 22 51866, Erweiterung 01
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51866 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55086018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 20 H2 Typ CC04
Hersteller BBS GmbH
Seite 3 von 5

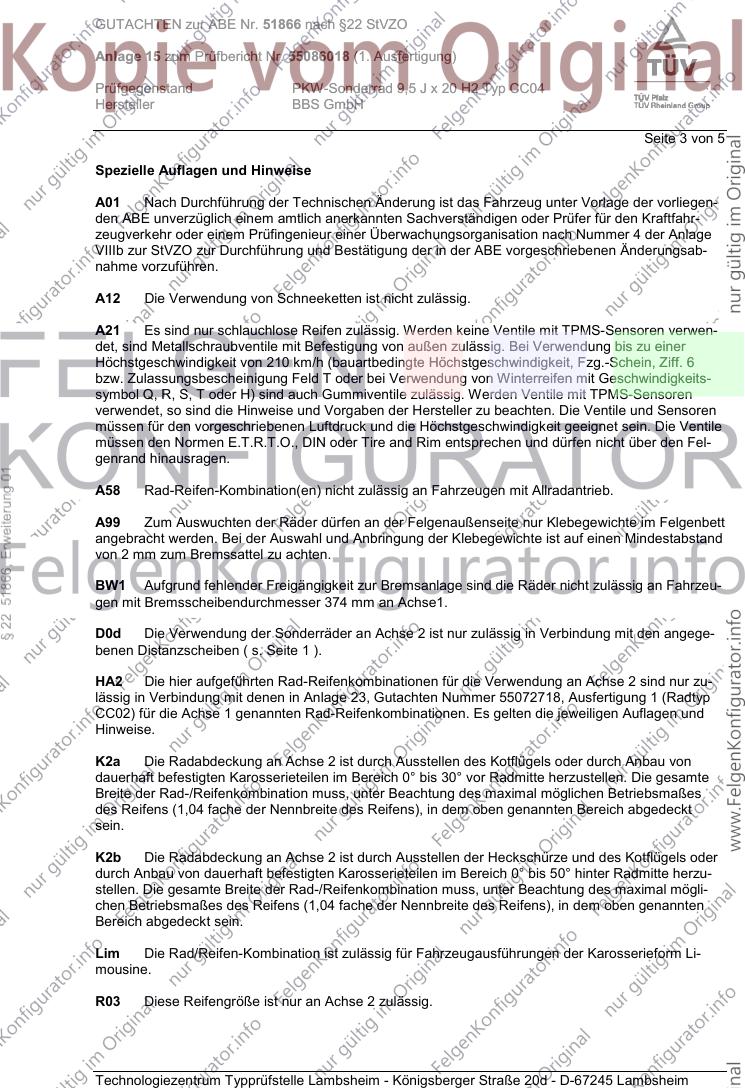

Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
§ 22 51866, Erweiterung 01
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
BW1 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 374 mm an Achse1.
D0d Die Verwendung der Sonderräder an Achse 2 ist nur zulässig in Verbindung mit den angege-
benen Distanzscheiben ( s. Seite 1 ).
HA2 Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 2 sind nur zu-
lässig in Verbindung mit denen in Anlage 23, Gutachten Nummer 55072718, Ausfertigung 1 (Radtyp
CC02) für die Achse 1 genannten Rad-Reifenkombinationen. Es gelten die jeweiligen Auflagen und
Hinweise.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51866 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55086018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 20 H2 Typ CC04
Hersteller BBS GmbH

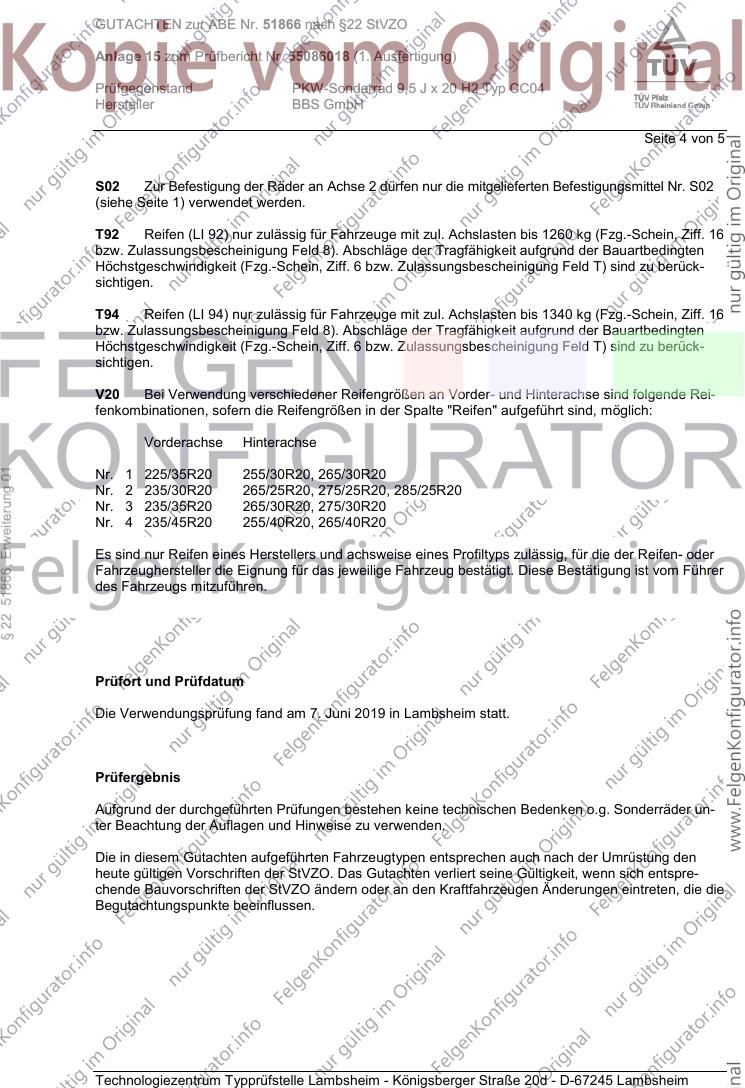

Seite 4 von 5
S02 Zur Befestigung der Räder an Achse 2 dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
§ 22 51866, Erweiterung 01
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 7. Juni 2019 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51866 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr. 55086018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 20 H2 Typ CC04
Hersteller BBS GmbH

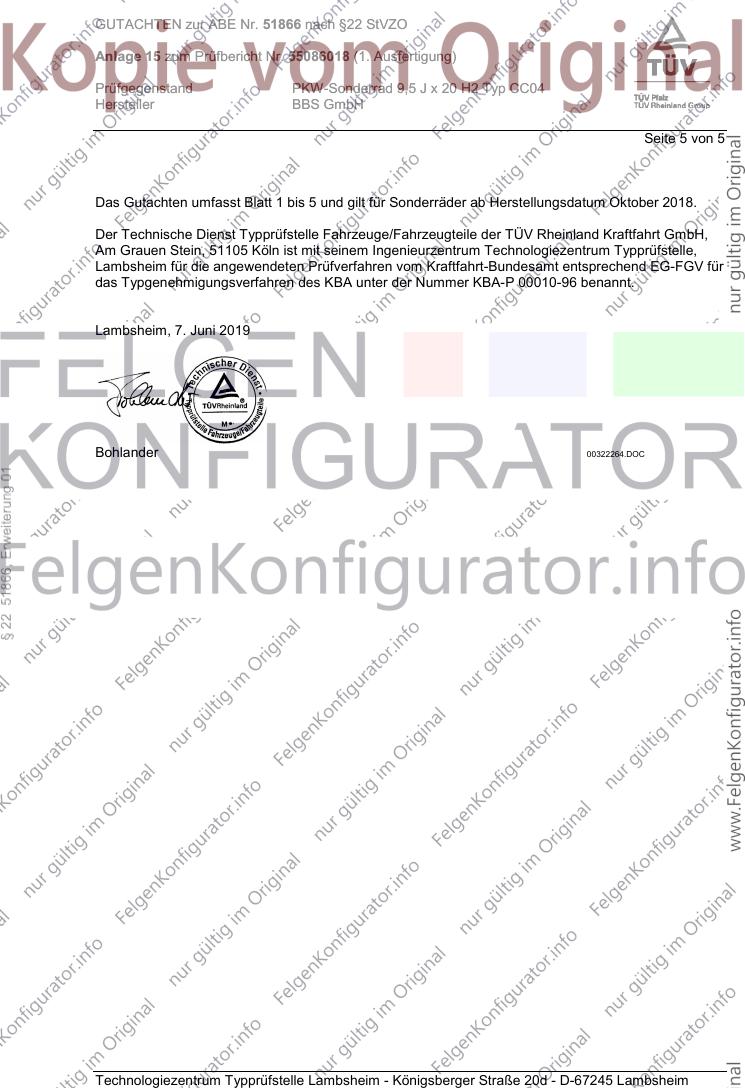

Seite 5 von 5
Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum Oktober 2018.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 7. Juni 2019
Bohlander 00322264.DOC
§ 22 51866, Erweiterung 01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
