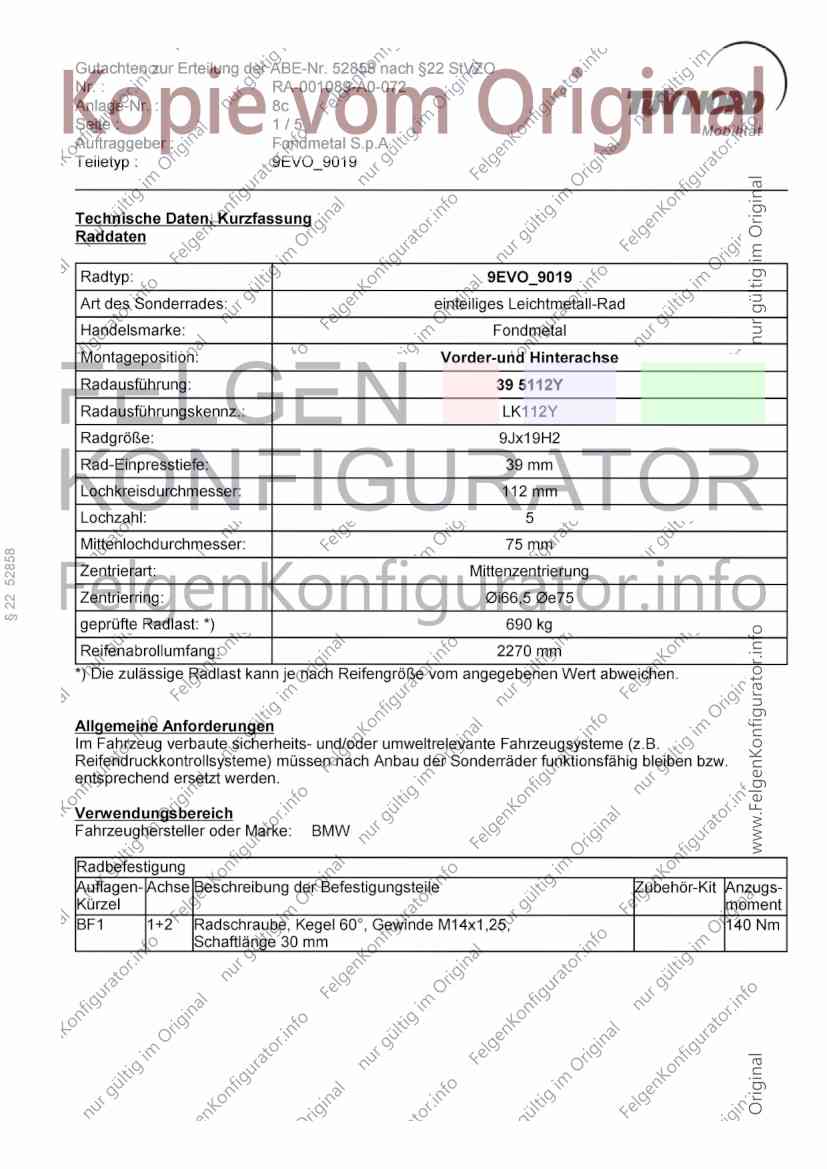

Gutachten zur Erteilung der ABE-Nr. 52858 nach 822 StVZO
Nr. : RA-001089-A0-072
Anlage-Nr. : 8C TUV NORD
Seite : 1/5
Mobilitat
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9019
Technische Daten, Kurzfassung
Raddaten
Radtyp: 9EVO_9019
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Fondmetal
Montageposition: Vorder-und Hinterachse
Radausfuhrung: 39 5112Y
Radausführungskennz.: LK112Y
Radgröße: 9Jx19H2
Rad-Einpresstiefe: 39 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 75 mm
Zentrierart: Mittenzentrierung
Zentrierring: @i66,5 Qe75
geprüfte Radlast: *) 690 kg
Reifenabrollumfang: 2270 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: BMW
Radbefestigung
Auflagen-|Achse [Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 |Radschraube, Kegel 60°, Gewinde M14x1,25, 140 Nm
Schaftlänge 30 mm
Gutachten zur Erteilung der ABE-Nr. 52858 nach 822 StVZO
Nr. : RA-001089-A0-072
Anlage-Nr. : Sc TuV NORD

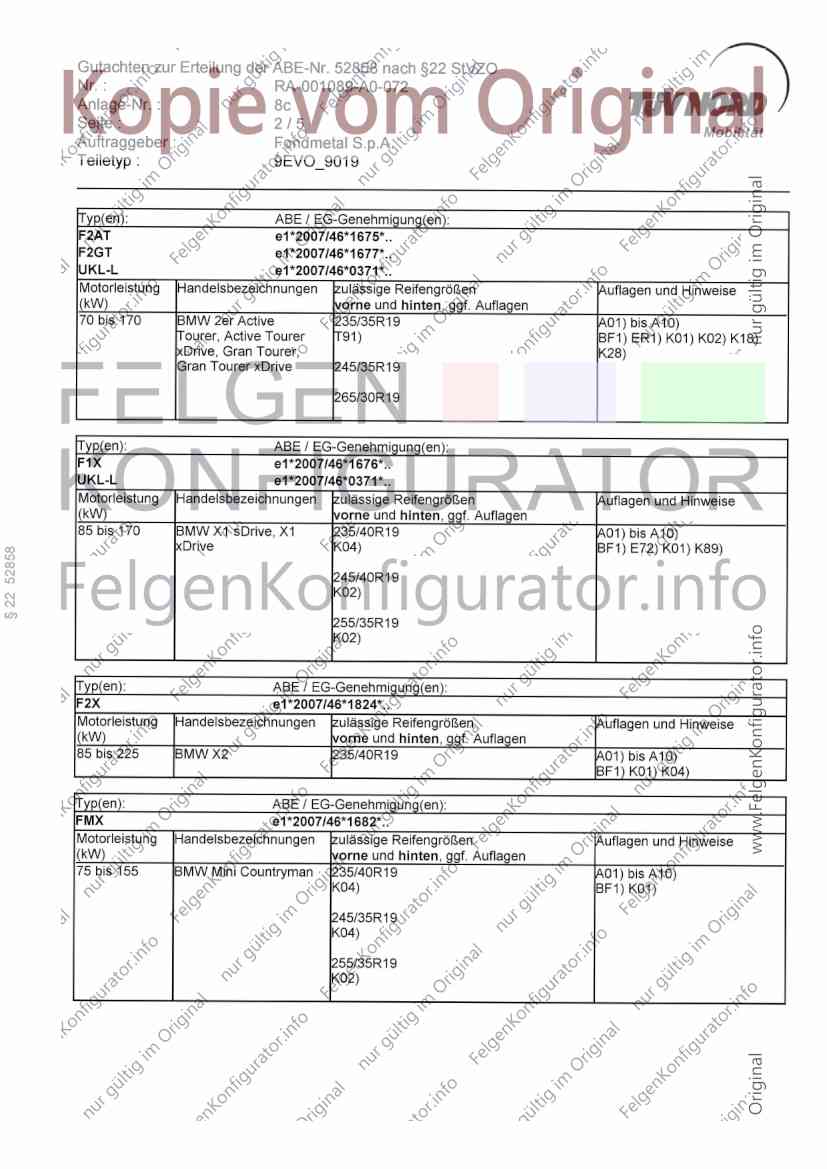

Seite : 2/5 Mobilitat
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9019
Typ(en): ABE/ EG-Genehmigung(en):
F2AT e1*2007/46*1675*..
F2GT e1*2007/46*1677*..
UKL-L e1*2007/46*0371*..
Motorleistung |Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 170 BMW 2er Active 235/35R19 AO1) bis A10)
Tourer, Active Tourer T91) BF1) ER1) K01) KO2) K18)
xDrive, Gran Tourer, K28)
Gran Tourer xDrive 245/35R19
265/30R19
Typ(en): ABE/ EG-Genehmigung(en):
F1X e1*2007/46*1676*..
UKL-L e1*2007/46*0371*..
Motorleistung |Handelsbezeichnungen zulässige Reifengrößen uflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 170 BMW X1 sDrive, X1 235/40R19 A01) bis A10)
xDrive K04) BF1) E72) K01) K89)
245/40R19
KO2)
255/35R19
KO2)
Typ(en): ABE/ EG-Genehmigung(en):
F2X e1*2007/46*1824*..
Motorleistung |Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 225 BMW X2 235/40R19 A01) bis A10)
BF1) K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
FMX e1*2007/46*1682*..
Motorleistung |Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 155 BMW Mini Countryman [235/40R19 AO1) bis A10)
K04) BF1) K01)
245/35R19
K04)
255/35R19
Ko2)
Gutachten zur Erteilung der ABE-Nr. 52858 nach 822 StVZO
Nr. : RA-001089-A0-072
Anlage-Nr. : 8c IuVNORD
Seite : 3/5 Mobilität
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9019

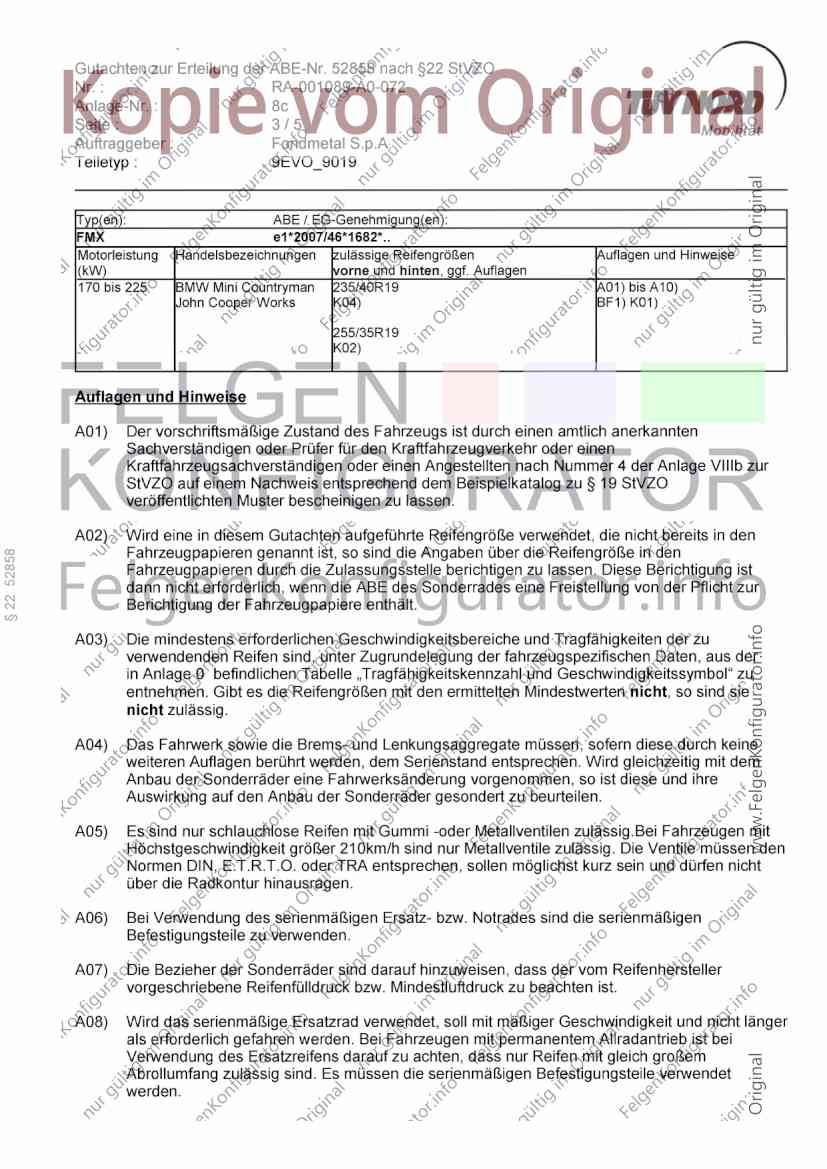

Typ(en): ABE/ EG-Genehmigung(en):
FMX e1*2007/46*1682*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
170 bis 225 BMW Mini Countryman [235/40R19 AO1) bis A10)
John Cooper Works K04) BF1) K01)
255/35R19
KO02)
Auflagen und Hinweise
A01) Der vorschriftsmaRige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer fur den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu $ 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage O befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
Gutachten zur Erteilung der ABE-Nr. 52858 nach 822 StVZO
Nr. : RA-001089-A0-072
Anlage-Nr. : SC TuV NORD
Seite : 415 Mobilität
Auftraggeber: Fondmetal S.p.A.
Teiletyp : 9EVO_9019

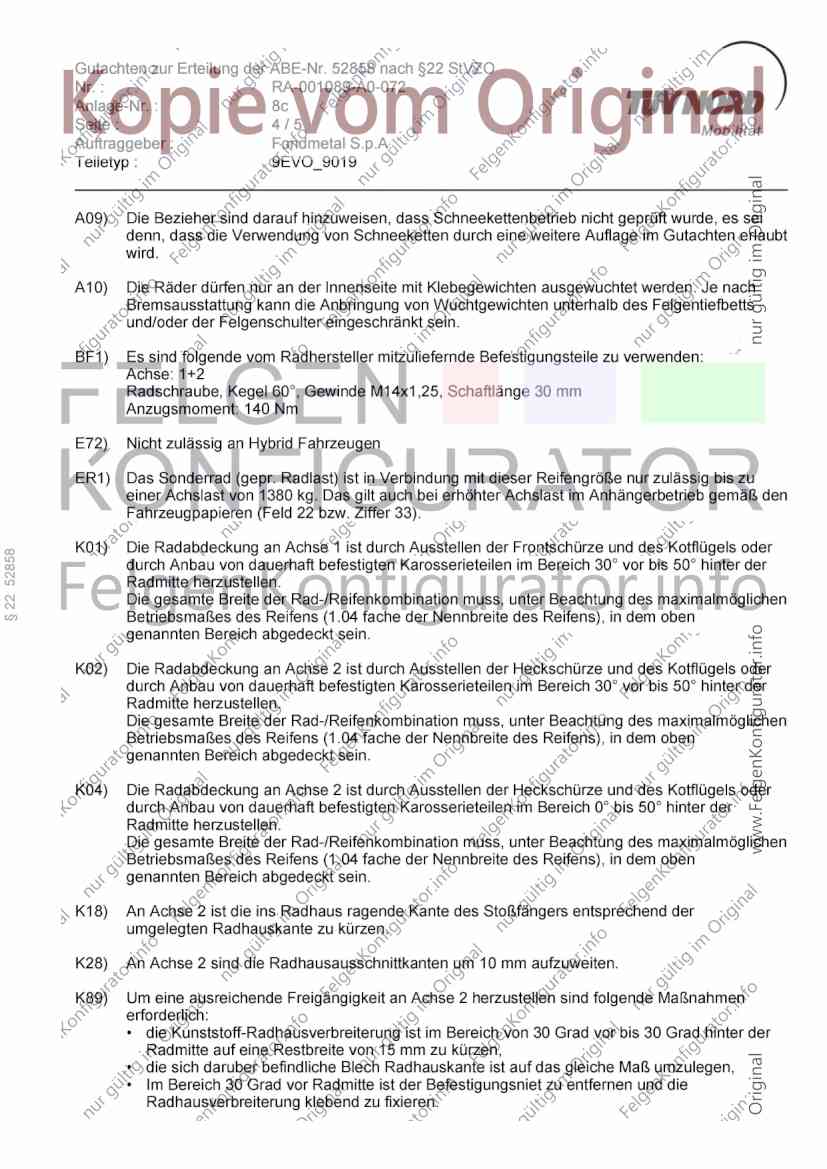

A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,25, Schaftlange 30 mm
Anzugsmoment: 140 Nm
E72) Nicht zulässig an Hybrid Fahrzeugen
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1380 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflugels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflugels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K18) An Achse 2 ist die ins Radhaus ragende Kante des Stoßfängers entsprechend der
umgelegten Radhauskante zu kürzen.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K89) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
« die Kunststoff-Radhausverbreiterung ist im Bereich von 30 Grad vor bis 30 Grad hinter der
Radmitte auf eine Restbreite von 15 mm zu kürzen,
« die sich daruber befindliche Blech Radhauskante ist auf das gleiche Maß umzulegen,
¢ Im Bereich 30 Grad vor Radmitte ist der Befestigungsniet zu entfernen und die
Radhausverbreiterung klebend zu fixieren.
Gutachten zur Erteilung der ABE-Nr. 52858 nach 822 StVZO
Nr. : RA-001089-A0-072
Anlage-Nr. : Sc TuV NORD
Seile : 5/5 Mobilitat
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9019

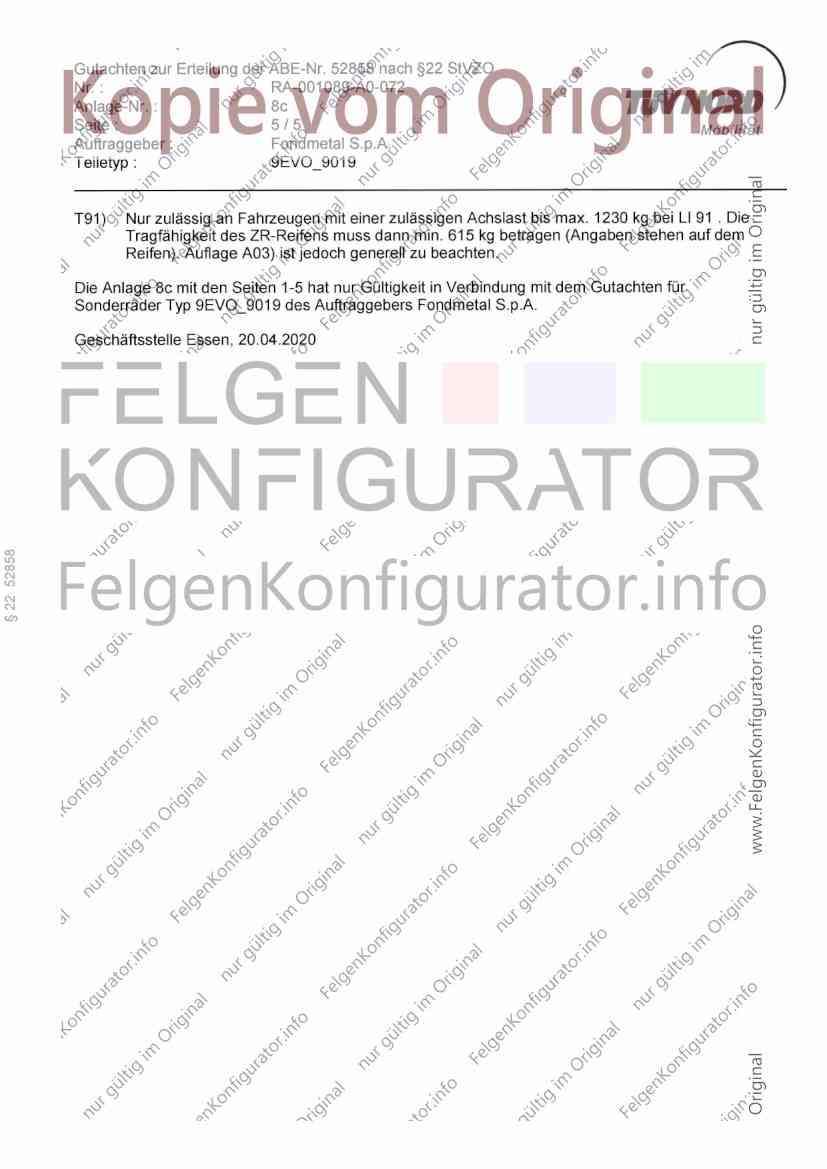

T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 8c mit den Seiten 1-5 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ 9EVO_9019 des Auftraggebers Fondmetal S.p.A.
Geschäftsstelle Essen, 20.04.2020
