Musterdokument Nr.526470

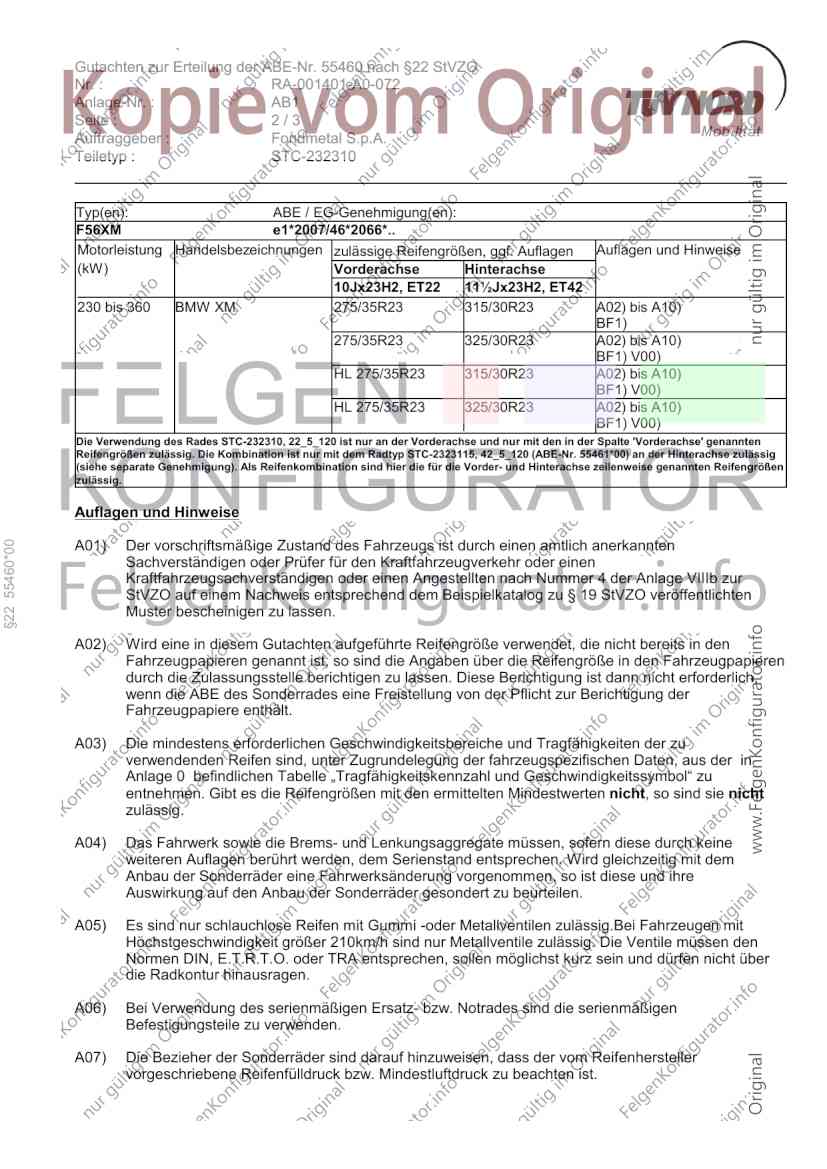

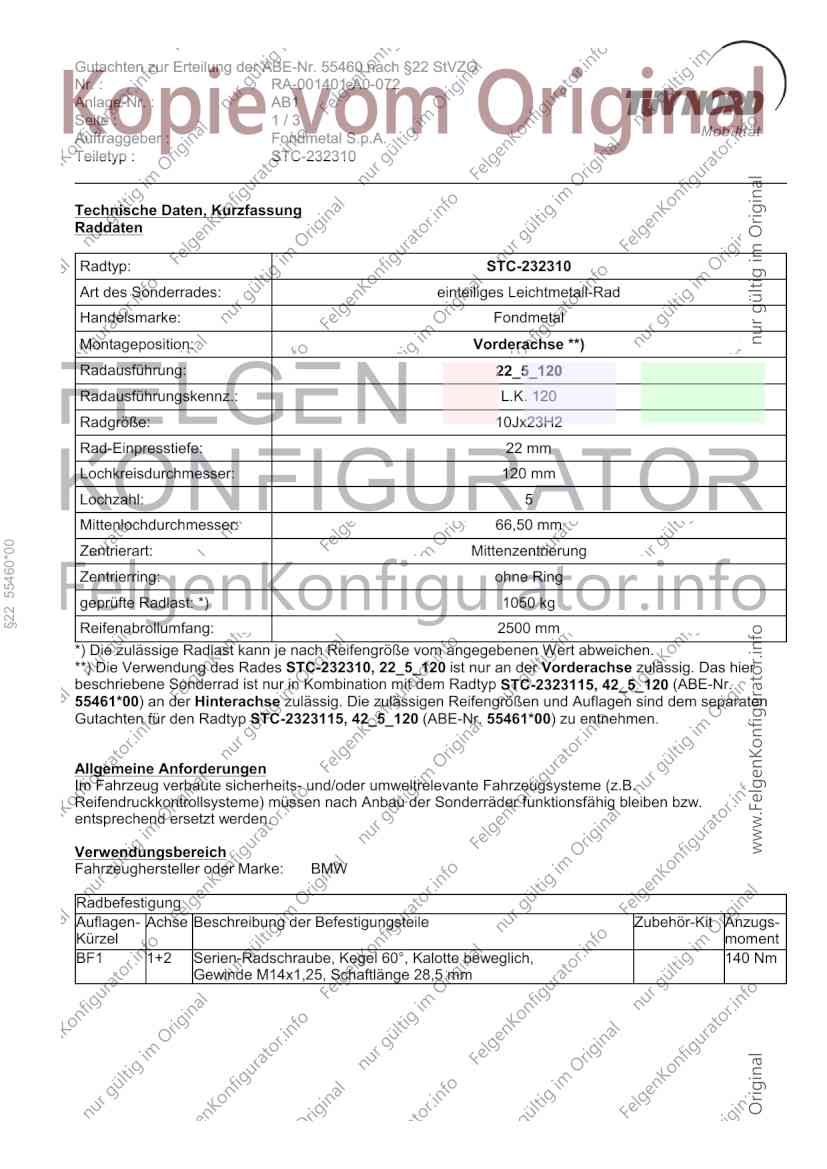

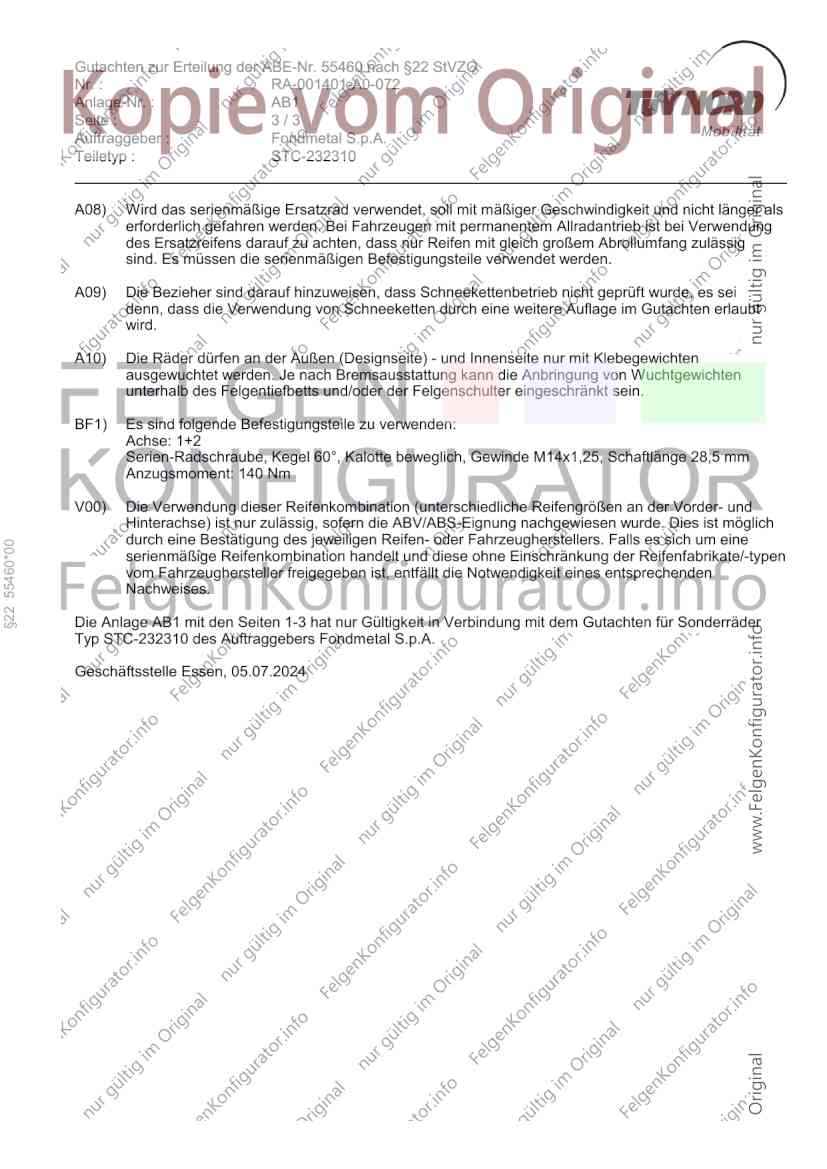

Gutachten zur Erteilung der ABE-Nr. 55460 nach §22 StVZO
Nr. : RA-001401-A0-072
Anlage-Nr. : AB1
Seite : 1/3
Auftraggeber : Fondmetal S.p.A.
Teiletyp : STC-232310

Technische Daten, Kurzfassung
Raddaten

Radtyp: STC-232310
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Fondmetal
Montageposition: Vorderachse **)
Radausführung: 22_5_120
Radausführungskennz.: L.K. 120
Radgröße: 10Jx23H2
Rad-Einpresstiefe: 22 mm
Lochkreisdurchmesser: 120 mm
Lochzahl: 5
Mittenlochdurchmesser: 66,50 mm
§22 55460*00

Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 1050 kg
Reifenabrollumfang: 2500 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
**) Die Verwendung des Rades STC-232310, 22_5_120 ist nur an der Vorderachse zulässig. Das hier
beschriebene Sonderrad ist nur in Kombination mit dem Radtyp STC-2323115, 42_5_120 (ABE-Nr.
55461*00) an der Hinterachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem separaten
Gutachten für den Radtyp STC-2323115, 42_5_120 (ABE-Nr. 55461*00) zu entnehmen.

Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.

Verwendungsbereich
Fahrzeughersteller oder Marke: BMW

Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Serien-Radschraube, Kegel 60°, Kalotte beweglich, 140 Nm
Gewinde M14x1,25, Schaftlänge 28,5 mm
Gutachten zur Erteilung der ABE-Nr. 55460 nach §22 StVZO
Nr. : RA-001401-A0-072
Anlage-Nr. : AB1
Seite : 2/3
Auftraggeber : Fondmetal S.p.A.
Teiletyp : STC-232310

Typ(en): ABE / EG-Genehmigung(en):
F56XM e1*2007/46*2066*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
10Jx23H2, ET22 11½Jx23H2, ET42
230 bis 360 BMW XM 275/35R23 315/30R23 A02) bis A10)
BF1)
275/35R23 325/30R23 A02) bis A10)
BF1) V00)
HL 275/35R23 315/30R23 A02) bis A10)
BF1) V00)
HL 275/35R23 325/30R23 A02) bis A10)
BF1) V00)
Die Verwendung des Rades STC-232310, 22_5_120 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp STC-2323115, 42_5_120 (ABE-Nr. 55461*00) an der Hinterachse zulässig
(siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten Reifengrößen
zulässig.

Auflagen und Hinweise
§22 55460*00

A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.

A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich,
wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig.

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über
die Radkontur hinausragen.

A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.

A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
Gutachten zur Erteilung der ABE-Nr. 55460 nach §22 StVZO
Nr. : RA-001401-A0-072
Anlage-Nr. : AB1
Seite : 3/3
Auftraggeber : Fondmetal S.p.A.
Teiletyp : STC-232310

A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig
sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.

A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.

A10) Die Räder dürfen an der Außen (Designseite) - und Innenseite nur mit Klebegewichten
ausgewuchtet werden. Je nach Bremsausstattung kann die Anbringung von Wuchtgewichten
unterhalb des Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.

BF1) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kegel 60°, Kalotte beweglich, Gewinde M14x1,25, Schaftlänge 28,5 mm
Anzugsmoment: 140 Nm

V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder- und
Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies ist möglich
durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es sich um eine
§22 55460*00

serienmäßige Reifenkombination handelt und diese ohne Einschränkung der Reifenfabrikate/-typen
vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit eines entsprechenden
Nachweises.

Die Anlage AB1 mit den Seiten 1-3 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ STC-232310 des Auftraggebers Fondmetal S.p.A.

Geschäftsstelle Essen, 05.07.2024
