Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47488
Nr. : RA-000642-F0-104
Anlage-Nr. : 23
Seite : 1 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9855
Technische Daten, Kurzfassung
Raddaten
Radtyp: SL1.9855
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: SPEEDLINE
Montageposition: Vorder-und Hinterachse
Radausführung: SL1.9855.31
Radgröße: 8½Jx19H2
Rad-Einpresstiefe: 42 mm
Lochkreisdurchmesser: 120 mm
Lochzahl: 5
Mittenlochdurchmesser: 82,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø82 Ø72.5
geprüfte Radlast: 715 kg
bei Reifenabrollumfang: 2260 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : BMW
RA-000642-F0-104-23~BM-5-120-72_5-ET42_SL1.9855.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47488
Nr. : RA-000642-F0-104
Anlage-Nr. : 23
Seite : 2 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9855
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
182, 187, 346L, 346K, 346R, Radschraube, Kugel Ø 24 mm, ZP51108 120 Nm
346C, 346X, 560X, R/C Gewinde M12x1,5, Schaftlänge 36 mm
1K2, 1K4 bis Nachtrag 03: ZP51108 120 Nm
Radschraube, Kugel Ø 24 mm,
Gewinde M12x1,5, Schaftlänge 36 mm
ab Nachtrag 04: ZP51187 120 Nm
Radschraube, Kugel Ø 24 mm,
Gewinde M14x1,25, Schaftlänge 37 mm
1C 1er BMW: ZP51108 120 Nm
Radschraube, Kugel Ø 24 mm,
Gewinde M12x1,5, Schaftlänge 36 mm
2er BMW: ZP51187 140 Nm
Radschraube, Kugel Ø 24 mm,
Gewinde M14x1,25, Schaftlänge 37 mm
X83 Radschraube, Kugel Ø 24 mm, ZP51172 140 Nm
Gewinde M14x1,5, Schaftlänge 41 mm
X3, X-N1, UKL/X, UKL-C/X Radschraube, Kugel Ø 24 mm, ZP51187 140 Nm
Gewinde M14x1,25, Schaftlänge 37 mm
Typ(en): ABE / EG-Genehmigung(en):
182 e1*2001/116*0352*..
1C e1*2007/46*0277*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 240 BMW 1er 215/35R19 A02) bis A10)
(Coupe, Cabrio) A01) ER1)K03)K04) K57) N225) T85)
225/35R19
A01) ER1)K03)K04) K64)
235/30R19
A01) ER1)K01)K04) K68) T86)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/35R19 245/30R19 A01) bis A10)
K03) K04)K68) V00)
225/35R19 255/30R19 A01) bis A10)
K03) K02)K69) V00)
RA-000642-F0-104-23~BM-5-120-72_5-ET42_SL1.9855.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47488
Nr. : RA-000642-F0-104
Anlage-Nr. : 23
Seite : 3 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9855

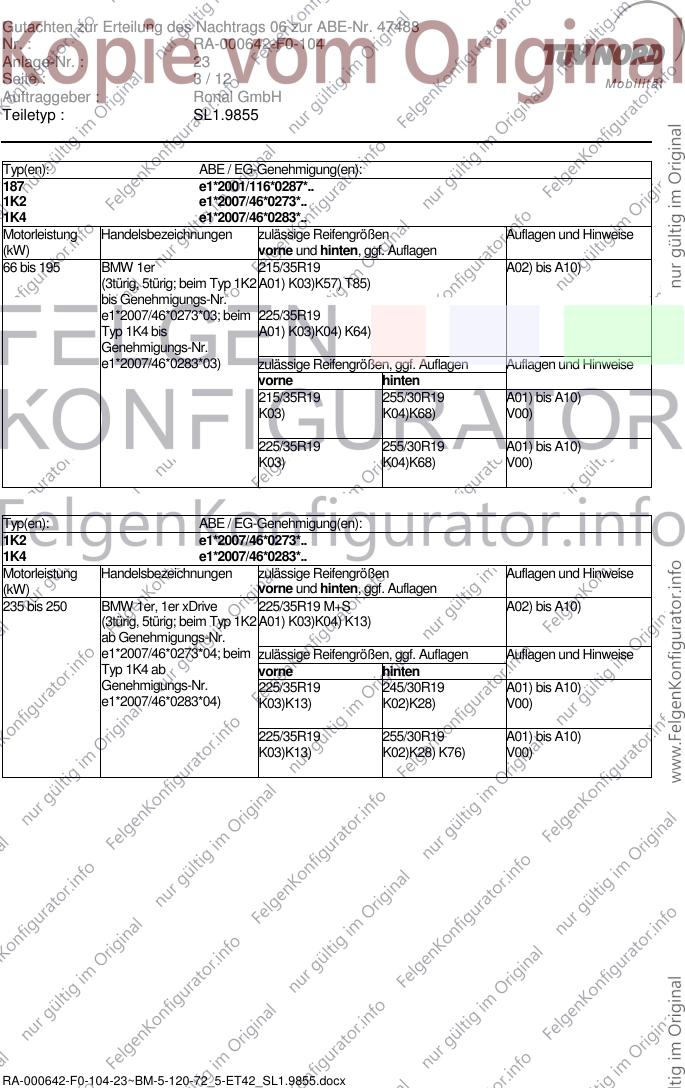

Typ(en): ABE / EG-Genehmigung(en):
187 e1*2001/116*0287*..
1K2 e1*2007/46*0273*..
1K4 e1*2007/46*0283*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 195 BMW 1er 215/35R19 A02) bis A10)
(3türig, 5türig; beim Typ 1K2 A01) K03)K57) T85)
bis Genehmigungs-Nr.
e1*2007/46*0273*03; beim 225/35R19
Typ 1K4 bis A01) K03)K04) K64)
Genehmigungs-Nr.
e1*2007/46*0283*03) zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/35R19 255/30R19 A01) bis A10)
K03) K04)K68) V00)
225/35R19 255/30R19 A01) bis A10)
K03) K04)K68) V00)
Typ(en): ABE / EG-Genehmigung(en):
1K2 e1*2007/46*0273*..
1K4 e1*2007/46*0283*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
235 bis 250 BMW 1er, 1er xDrive 225/35R19 M+S A02) bis A10)
(3türig, 5türig; beim Typ 1K2 A01) K03)K04) K13)
ab Genehmigungs-Nr.
e1*2007/46*0273*04; beim zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
Typ 1K4 ab vorne hinten
Genehmigungs-Nr. 225/35R19 245/30R19 A01) bis A10)
e1*2007/46*0283*04) K03)K13) K02)K28) V00)
225/35R19 255/30R19 A01) bis A10)
K03)K13) K02)K28) K76) V00)
RA-000642-F0-104-23~BM-5-120-72_5-ET42_SL1.9855.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47488
Nr. : RA-000642-F0-104
Anlage-Nr. : 23
Seite : 4 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9855
Typ(en): ABE / EG-Genehmigung(en):
1K2 e1*2007/46*0273*..
1K4 e1*2007/46*0283*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 175 BMW 1er, 1er xDrive 225/35R19 A02) bis A10)
(3türig, 5türig; beim Typ 1K2 A01) ER1)K03)K04) K13) N235)
ab Genehmigungs-Nr.
e1*2007/46*0273*04; beim 235/30R19
Typ 1K4 ab A01) ER1)K02)K03) K13) N245) T86)
Genehmigungs-Nr.
e1*2007/46*0283*04) zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/35R19 235/30R19 A01) bis A10)
N225) K02)N245) T86) ER1)V00)
215/35R19 245/30R19 A01) bis A10)
N225) K02)K28) V00)
225/35R19 245/30R19 A01) bis A10)
K03)K13) K02)K28) V00)
225/35R19 255/30R19 A01) bis A10)
K03)K13) K02)K28) K76) V00)
Typ(en): ABE / EG-Genehmigung(en):
1C e1*2007/46*0277*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 185 BMW 2er, 2er xDrive 225/35R19 A02) bis A10)
(Serie bis einschließlich 17 A01) ER1)K03)K04) K13) N235) T88)
Zoll Sommerbereifung)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/35R19 245/30R19 A01) bis A10)
N225) K02)K28) V00)
225/35R19 245/30R19 A01) bis A10)
K03)K13) K02)K28) V00)
225/35R19 255/30R19 A01) bis A10)
K03)K13) K02)K28) V00)
RA-000642-F0-104-23~BM-5-120-72_5-ET42_SL1.9855.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47488
Nr. : RA-000642-F0-104
Anlage-Nr. : 23
Seite : 5 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9855

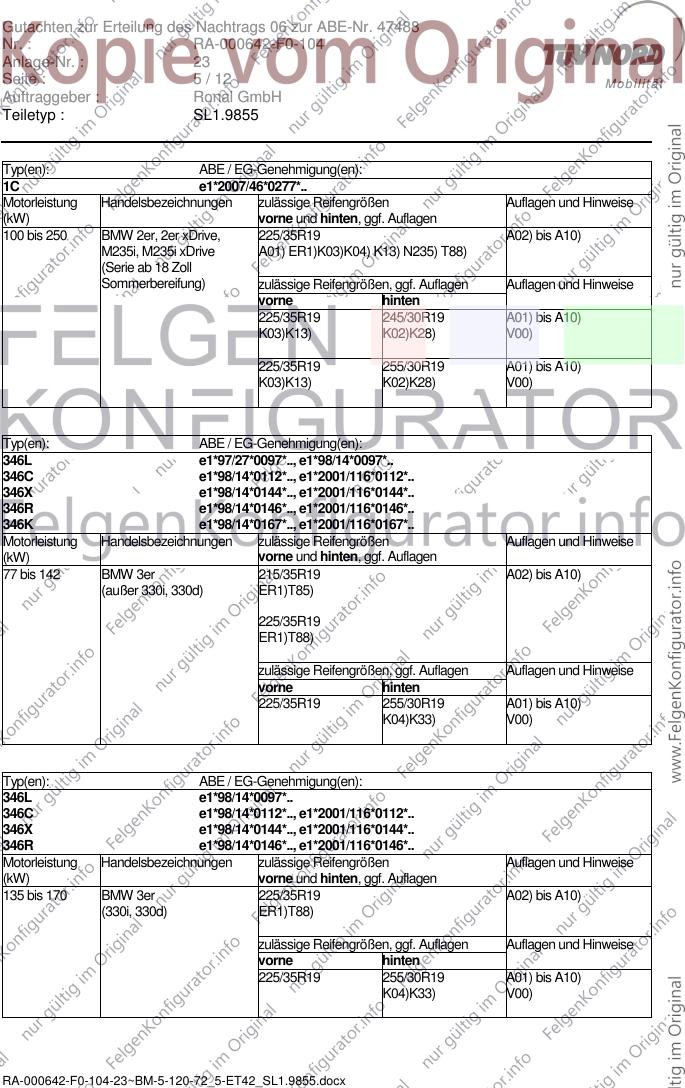

Typ(en): ABE / EG-Genehmigung(en):
1C e1*2007/46*0277*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 250 BMW 2er, 2er xDrive, 225/35R19 A02) bis A10)
M235i, M235i xDrive A01) ER1)K03)K04) K13) N235) T88)
(Serie ab 18 Zoll
Sommerbereifung) zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R19 245/30R19 A01) bis A10)
K03)K13) K02)K28) V00)
225/35R19 255/30R19 A01) bis A10)
K03)K13) K02)K28) V00)
Typ(en): ABE / EG-Genehmigung(en):
346L e1*97/27*0097*.., e1*98/14*0097*..
346C e1*98/14*0112*.., e1*2001/116*0112*..
346X e1*98/14*0144*.., e1*2001/116*0144*..
346R e1*98/14*0146*.., e1*2001/116*0146*..
346K e1*98/14*0167*.., e1*2001/116*0167*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 142 BMW 3er 215/35R19 A02) bis A10)
(außer 330i, 330d) ER1)T85)
225/35R19
ER1)T88)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R19 255/30R19 A01) bis A10)
K04)K33) V00)
Typ(en): ABE / EG-Genehmigung(en):
346L e1*98/14*0097*..
346C e1*98/14*0112*.., e1*2001/116*0112*..
346X e1*98/14*0144*.., e1*2001/116*0144*..
346R e1*98/14*0146*.., e1*2001/116*0146*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
135 bis 170 BMW 3er 225/35R19 A02) bis A10)
(330i, 330d) ER1)T88)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R19 255/30R19 A01) bis A10)
K04)K33) V00)
RA-000642-F0-104-23~BM-5-120-72_5-ET42_SL1.9855.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47488
Nr. : RA-000642-F0-104
Anlage-Nr. : 23
Seite : 6 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9855

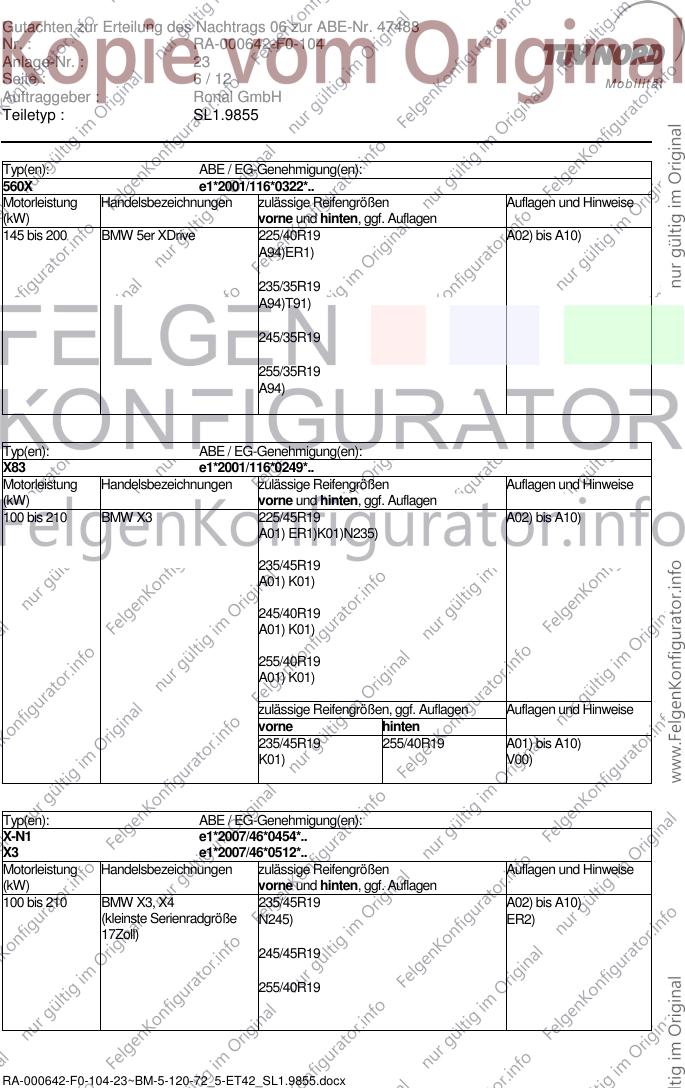

Typ(en): ABE / EG-Genehmigung(en):
560X e1*2001/116*0322*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
145 bis 200 BMW 5er XDrive 225/40R19 A02) bis A10)
A94)ER1)
235/35R19
A94)T91)
245/35R19
255/35R19
A94)
Typ(en): ABE / EG-Genehmigung(en):
X83 e1*2001/116*0249*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 210 BMW X3 225/45R19 A02) bis A10)
A01) ER1)K01)N235)
235/45R19
A01) K01)
245/40R19
A01) K01)
255/40R19
A01) K01)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
235/45R19 255/40R19 A01) bis A10)
K01) V00)
Typ(en): ABE / EG-Genehmigung(en):
X-N1 e1*2007/46*0454*..
X3 e1*2007/46*0512*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 210 BMW X3, X4 235/45R19 A02) bis A10)
(kleinste Serienradgröße N245) ER2)
17Zoll)
245/45R19
255/40R19
RA-000642-F0-104-23~BM-5-120-72_5-ET42_SL1.9855.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47488
Nr. : RA-000642-F0-104
Anlage-Nr. : 23
Seite : 7 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9855

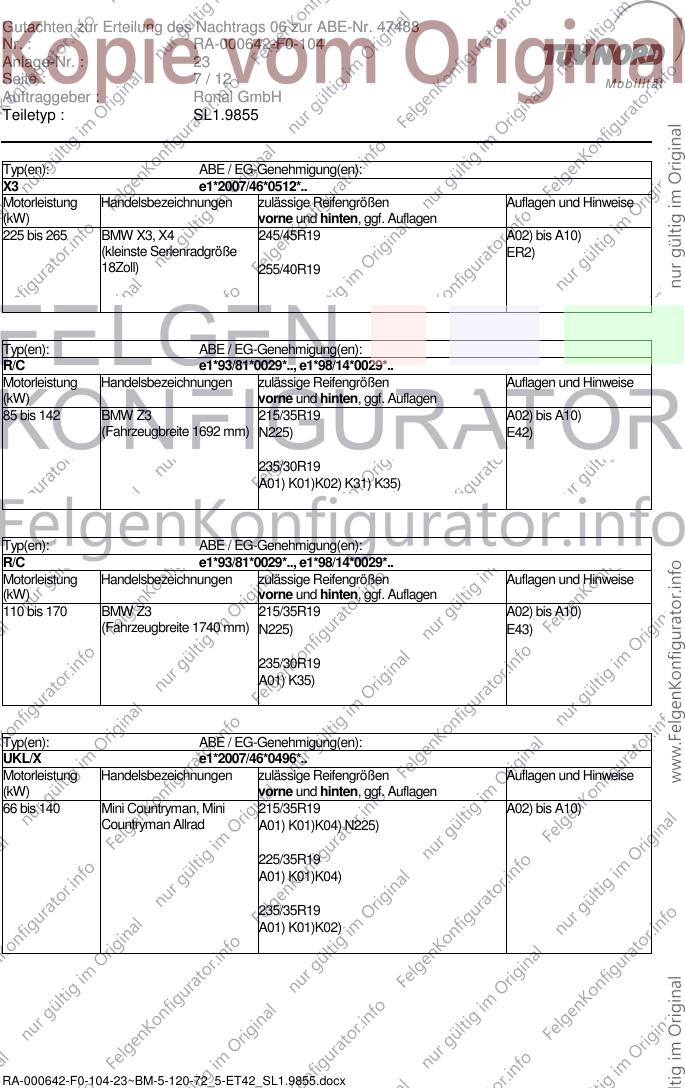

Typ(en): ABE / EG-Genehmigung(en):
X3 e1*2007/46*0512*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
225 bis 265 BMW X3, X4 245/45R19 A02) bis A10)
(kleinste Serienradgröße ER2)
18Zoll) 255/40R19
Typ(en): ABE / EG-Genehmigung(en):
R/C e1*93/81*0029*.., e1*98/14*0029*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 142 BMW Z3 215/35R19 A02) bis A10)
(Fahrzeugbreite 1692 mm) N225) E42)
235/30R19
A01) K01)K02) K31) K35)
Typ(en): ABE / EG-Genehmigung(en):
R/C e1*93/81*0029*.., e1*98/14*0029*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 170 BMW Z3 215/35R19 A02) bis A10)
(Fahrzeugbreite 1740 mm) N225) E43)
235/30R19
A01) K35)
Typ(en): ABE / EG-Genehmigung(en):
UKL/X e1*2007/46*0496*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 140 Mini Countryman, Mini 215/35R19 A02) bis A10)
Countryman Allrad A01) K01)K04) N225)
225/35R19
A01) K01)K04)
235/35R19
A01) K01)K02)
RA-000642-F0-104-23~BM-5-120-72_5-ET42_SL1.9855.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47488
Nr. : RA-000642-F0-104
Anlage-Nr. : 23
Seite : 8 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9855

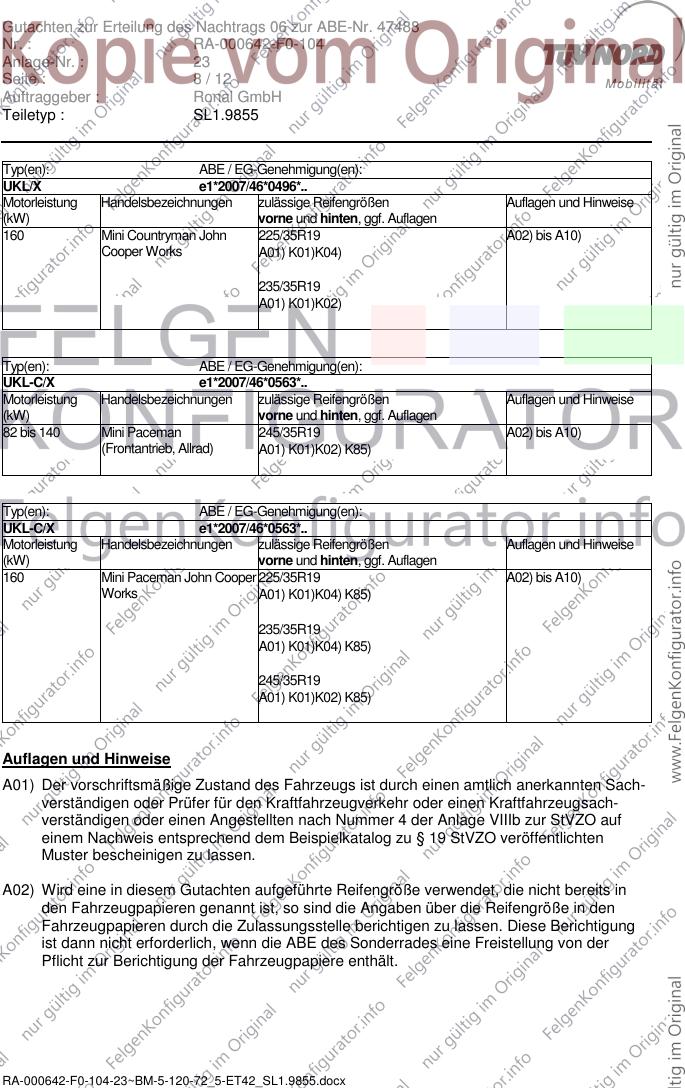

Typ(en): ABE / EG-Genehmigung(en):
UKL/X e1*2007/46*0496*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
160 Mini Countryman John 225/35R19 A02) bis A10)
Cooper Works A01) K01)K04)
235/35R19
A01) K01)K02)
Typ(en): ABE / EG-Genehmigung(en):
UKL-C/X e1*2007/46*0563*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
82 bis 140 Mini Paceman 245/35R19 A02) bis A10)
(Frontantrieb, Allrad) A01) K01)K02) K85)
Typ(en): ABE / EG-Genehmigung(en):
UKL-C/X e1*2007/46*0563*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
160 Mini Paceman John Cooper 225/35R19 A02) bis A10)
Works A01) K01)K04) K85)
235/35R19
A01) K01)K04) K85)
245/35R19
A01) K01)K02) K85)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
RA-000642-F0-104-23~BM-5-120-72_5-ET42_SL1.9855.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47488
Nr. : RA-000642-F0-104
Anlage-Nr. : 23
Seite : 9 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9855
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Metallventilen zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E42) Nur zulässig an Fahrzeuge mit schmaler Karosserie (Fahrzeugbreite 1692 mm).
E43) Nur zulässig an Fahrzeugen mit breiter Karosserie (Fahrzeugbreite 1740mm).
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1200 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER2) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1430 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
RA-000642-F0-104-23~BM-5-120-72_5-ET42_SL1.9855.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47488
Nr. : RA-000642-F0-104
Anlage-Nr. : 23
Seite : 10 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9855
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K31) An Achse 2 ist die Radhauskante im Bereich von der Stoßfängeroberkante bis zur
Seitenschutzleiste umzulegen. Das Kunststoffinnenradhaus ist im Bereich von ca. 200
mm vor und hinter der Radmitte nach oben einzuformen.
K33) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
- die Radhausausschnittkante ist im Bereich von ca. 150 mm unterhalb der seitlichen
Schutzleiste bzw. Sicke bis zur Stoßfängeroberkante umzulegen und eng an das
äußere Karosserieblech anzulegen,
- die ins Radhaus ragende Kunststoffkante des Stoßfängers ist entsprechend der
umgelegten Radhauskante zu kürzen,
- der Kunststoffinnenkotflügel ist im Bereich der Stoßfängeroberkante auszuschneiden
und die dahinter liegende Kunststofflasche des Stoßfängers entsprechend zu kürzen.
K35) An Achse 1 ist das Kunststoffinnenradhaus oberhalb der Radhauskante im Bereich von
ca. 200 mm vor und hinter der Radmitte nach oben einzuformen.
RA-000642-F0-104-23~BM-5-120-72_5-ET42_SL1.9855.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47488
Nr. : RA-000642-F0-104
Anlage-Nr. : 23
Seite : 11 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9855
K57) An Achse 2 ist der Kunststoffinnenkotflügel im Bereich der Stoßfängeroberkante
auszuschneiden.
K64) An Achse 2 ist die Ausbuchtung des Kunststoffinnenkotflügels im Bereich der
Stoßfängeroberkante auszuschneiden und die dahinter liegende Kunststoff- und
Blechlasche entsprechend zu kürzen.
K68) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
- die Radhausausschnittkante ist im Bereich von der Stoßfängeroberkante bis 100 mm
oberhalb des Schwellers um- und anzulegen, der Kunststoffinnenkotflügel ist in
diesem Bereich hinter die umgelegte Kante zu klemmen und eng an das äußere
Karosserieblech anzulegen,
- die Ausbuchtung des Kunststoffinnenkotflügels im Bereich der Stoßfängeroberkante
ist auszuschneiden und die dahinter liegende Kunststoff- und Blechlasche
entsprechend zu kürzen.
K69) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
- die Radhausausschnittkante ist im Bereich von der Stoßfängeroberkante bis 100 mm
oberhalb des Schwellers komplett umzulegen und aufzuweiten, der
Kunststoffinnenkotflügel ist in diesem Bereich auf einer Höhe von ca. 50 mm
gemessen von der Radhauskante auszuschneiden,
- die Ausbuchtung des Kunststoffinnenkotflügels im Bereich der Stoßfängeroberkante
ist auszuschneiden und die dahinter liegende Kunststoff- und Blechlasche
entsprechend zu kürzen,
- der Stoßfänger ist entsprechend der aufgeweiteten Radhauskante auszustellen.
K76) An Achse 2 ist der Filz-Innenkotflügel oberhalb der Radhausausschnittkante im Bereich
von der Stoßfängeroberkante bis 45° nach vorne eng an das äußere Radhaus anzulegen
und klebend zu befestigen.
K85) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
- die Radhausausschnittanten sind im Bereich von 45° vor und hinter der Radmitte bis
auf eine Restbreite von 5mm zu kürzen,
- die Befestigungsnieten sind zu entfernen,
- der Filz-/Kunststoffinnenkotflügel ist bis zur ausgeschnittenen Radhauskante
einzuformen und klebend zu befestigen.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000642-F0-104-23~BM-5-120-72_5-ET42_SL1.9855.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47488
Nr. : RA-000642-F0-104
Anlage-Nr. : 23
Seite : 12 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9855
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T85) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1030 kg bei LI 85 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 515 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T86) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1060 kg bei LI 86 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 530 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 23 mit den Blättern 1 bis 12 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ SL1.9855 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 15.01.2018
RA-000642-F0-104-23~BM-5-120-72_5-ET42_SL1.9855.docx
