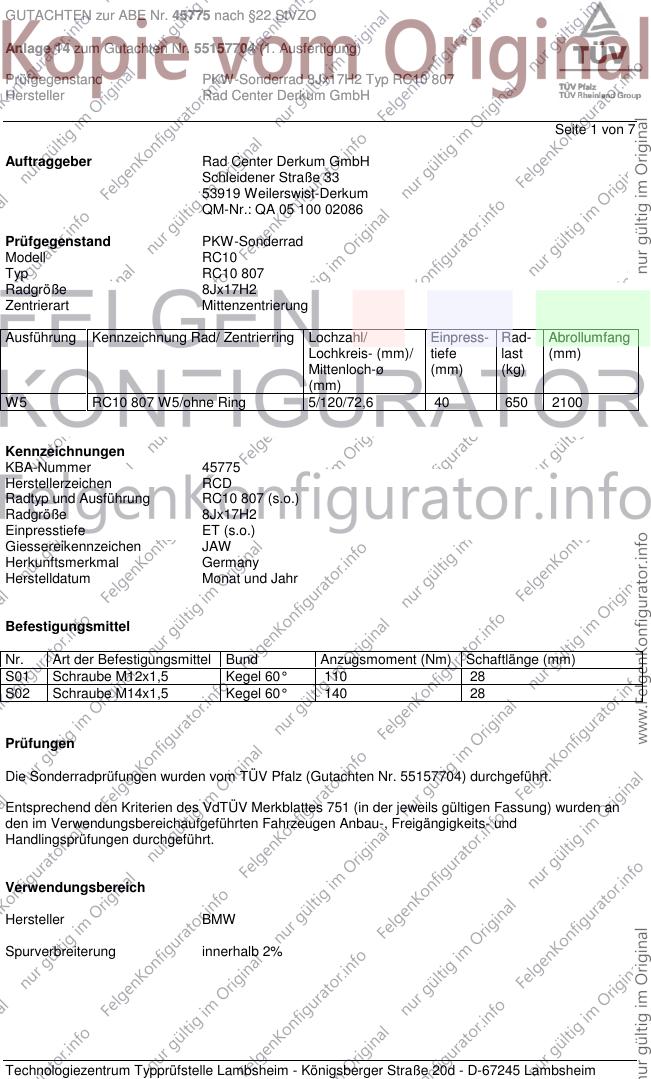

GUTACHTEN zur ABE Nr. 45775 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55157704 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ RC10 807
Hersteller Rad Center Derkum GmbH
Seite 1 von 7
Auftraggeber Rad Center Derkum GmbH
Schleidener Straße 33
53919 Weilerswist-Derkum
QM-Nr.: QA 05 100 02086
Prüfgegenstand PKW-Sonderrad
Modell RC10
Typ RC10 807
Radgröße 8Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W5 RC10 807 W5/ohne Ring 5/120/72,6 40 650 2100
Kennzeichnungen
KBA-Nummer 45775
Herstellerzeichen RCD
Radtyp und Ausführung RC10 807 (s.o.)
Radgröße 8Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 28
S02 Schraube M14x1,5 Kegel 60° 140 28
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 55157704) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

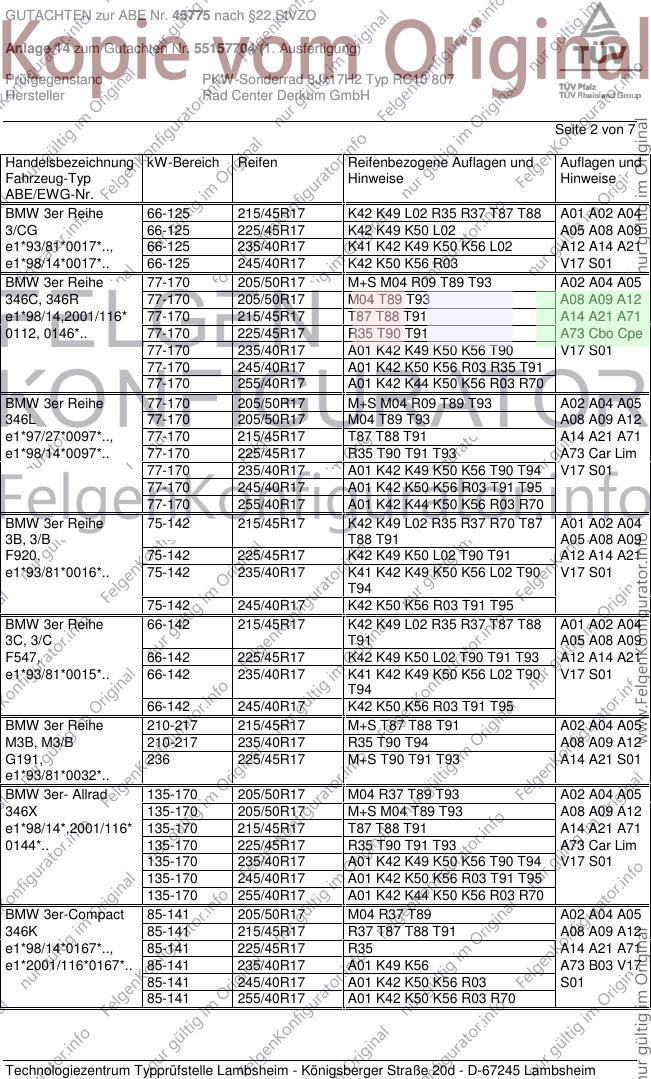

GUTACHTEN zur ABE Nr. 45775 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55157704 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ RC10 807
Hersteller Rad Center Derkum GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er Reihe 66-125 215/45R17 K42 K49 L02 R35 R37 T87 T88 A01 A02 A04
3/CG 66-125 225/45R17 K42 K49 K50 L02 A05 A08 A09
e1*93/81*0017*.., 66-125 235/40R17 K41 K42 K49 K50 K56 L02 A12 A14 A21
e1*98/14*0017*.. 66-125 245/40R17 K42 K50 K56 R03 V17 S01
BMW 3er Reihe 77-170 205/50R17 M+S M04 R09 T89 T93 A02 A04 A05
346C, 346R 77-170 205/50R17 M04 T89 T93 A08 A09 A12
e1*98/14,2001/116* 77-170 215/45R17 T87 T88 T91 A14 A21 A71
0112, 0146*.. 77-170 225/45R17 R35 T90 T91 A73 Cbo Cpe
77-170 235/40R17 A01 K42 K49 K50 K56 T90 V17 S01
77-170 245/40R17 A01 K42 K50 K56 R03 R35 T91
77-170 255/40R17 A01 K42 K44 K50 K56 R03 R70
BMW 3er Reihe 77-170 205/50R17 M+S M04 R09 T89 T93 A02 A04 A05
346L 77-170 205/50R17 M04 T89 T93 A08 A09 A12
e1*97/27*0097*.., 77-170 215/45R17 T87 T88 T91 A14 A21 A71
e1*98/14*0097*.. 77-170 225/45R17 R35 T90 T91 T93 A73 Car Lim
77-170 235/40R17 A01 K42 K49 K50 K56 T90 T94 V17 S01
77-170 245/40R17 A01 K42 K50 K56 R03 T91 T95
77-170 255/40R17 A01 K42 K44 K50 K56 R03 R70
BMW 3er Reihe 75-142 215/45R17 K42 K49 L02 R35 R37 R70 T87 A01 A02 A04
3B, 3/B T88 T91 A05 A08 A09
F920, 75-142 225/45R17 K42 K49 K50 L02 T90 T91 A12 A14 A21
e1*93/81*0016*.. 75-142 235/40R17 K41 K42 K49 K50 K56 L02 T90 V17 S01
T94
75-142 245/40R17 K42 K50 K56 R03 T91 T95
BMW 3er Reihe 66-142 215/45R17 K42 K49 L02 R35 R37 T87 T88 A01 A02 A04
3C, 3/C T91 A05 A08 A09
F547, 66-142 225/45R17 K42 K49 K50 L02 T90 T91 T93 A12 A14 A21
e1*93/81*0015*.. 66-142 235/40R17 K41 K42 K49 K50 K56 L02 T90 V17 S01
T94
66-142 245/40R17 K42 K50 K56 R03 T91 T95
BMW 3er Reihe 210-217 215/45R17 M+S T87 T88 T91 A02 A04 A05
M3B, M3/B 210-217 235/40R17 R35 T90 T94 A08 A09 A12
G191, 236 225/45R17 M+S T90 T91 T93 A14 A21 S01
e1*93/81*0032*..
BMW 3er- Allrad 135-170 205/50R17 M04 R37 T89 T93 A02 A04 A05
346X 135-170 205/50R17 M+S M04 T89 T93 A08 A09 A12
e1*98/14*,2001/116* 135-170 215/45R17 T87 T88 T91 A14 A21 A71
0144*.. 135-170 225/45R17 R35 T90 T91 T93 A73 Car Lim
135-170 235/40R17 A01 K42 K49 K50 K56 T90 T94 V17 S01
135-170 245/40R17 A01 K42 K50 K56 R03 T91 T95
135-170 255/40R17 A01 K42 K44 K50 K56 R03 R70
BMW 3er-Compact 85-141 205/50R17 M04 R37 T89 A02 A04 A05
346K 85-141 215/45R17 R37 T87 T88 T91 A08 A09 A12
e1*98/14*0167*.., 85-141 225/45R17 R35 A14 A21 A71
e1*2001/116*0167*.. 85-141 235/40R17 A01 K49 K56 A73 B03 V17
85-141 245/40R17 A01 K42 K50 K56 R03 S01
85-141 255/40R17 A01 K42 K50 K56 R03 R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45775 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55157704 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ RC10 807
Hersteller Rad Center Derkum GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW X3 141-170 235/55R17 129 A02 A04 A05
X83 141-170 245/50R17 130 A08 A09 A10
e1*2001/116*0249*.. 141-170 245/55R17 127 A14 A21 B03
S02
BMW Z3 141-170 225/45R17 A01 Cbo Cpe K45 L02 R35 A02 A04 A05
R/C 141-170 235/40R17 A01 Cbo Cpe K45 L02 A08 A09 A12
e1*93/81*0029*.., 141-170 245/40R17 Cbo Cpe R03 R35 A14 A21 V17
e1*98/14*0029*.. 85-110 225/45R17 A01 Cbo K42 K45 L02 R35 S01
85-110 235/40R17 A01 Cbo K42 K45 K50 L02
85-110 245/35R17 A01 Cbo K42 K50 R03
85-110 245/40R17 A01 Cbo K42 K50 K56 R03 R35
85-125 215/40R17 Cbo
85-125 215/45R17 Cbo
85-125 225/45R17 A01 Cbo K45 L02 R35 Z3N
85-125 235/40R17 A01 Cbo K45 L02 Z3N
85-125 245/35R17 Cbo R03 Z3N
85-125 245/40R17 Cbo R03 R35 Z3N
BMW Z4 125 205/50R17 A10 M04 R37 A02 A04 A05
Z85 125 215/45R17 A10 R37 A08 A09 A14
e1*2001/116*0219*.. 125-170 225/45R17 A10 A21 Cbo V17
125-170 235/40R17 A01 A12 K49 K50 S01
125-170 245/40R17 A01 A12 K49 K50
141 205/50R17 A10 M+S M04
141 215/45R17 A10 M+S
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45775 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55157704 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ RC10 807
Hersteller Rad Center Derkum GmbH
Seite 4 von 7
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
A71 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: Grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: Keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

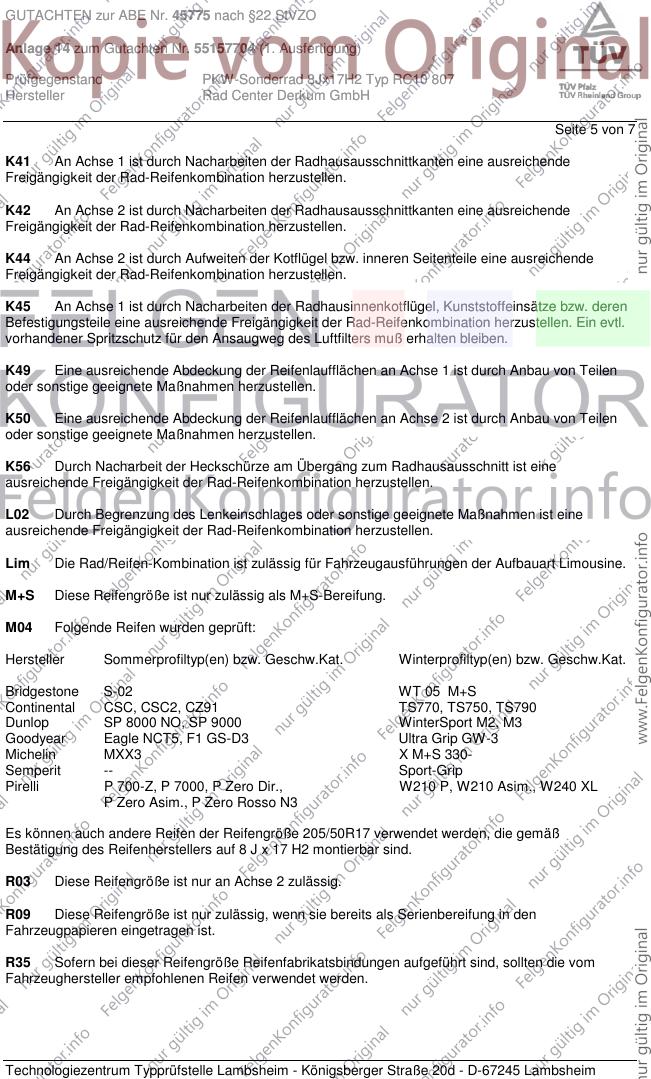

GUTACHTEN zur ABE Nr. 45775 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55157704 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ RC10 807
Hersteller Rad Center Derkum GmbH
Seite 5 von 7
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K49 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 1 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K50 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 2 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M04 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Bridgestone S-02 WT 05 M+S
Continental CSC, CSC2, CZ91 TS770, TS750, TS790
Dunlop SP 8000 NO, SP 9000 WinterSport M2, M3
Goodyear Eagle NCT5, F1 GS-D3 Ultra Grip GW-3
Michelin MXX3 X M+S 330-
Semperit -- Sport-Grip
Pirelli P 700-Z, P 7000, P Zero Dir., W210 P, W210 Asim., W240 XL
P Zero Asim., P Zero Rosso N3
Es können auch andere Reifen der Reifengröße 205/50R17 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 8 J x 17 H2 montierbar sind.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung in den
Fahrzeugpapieren eingetragen ist.
R35 Sofern bei dieser Reifengröße Reifenfabrikatsbindungen aufgeführt sind, sollten die vom
Fahrzeughersteller empfohlenen Reifen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45775 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55157704 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ RC10 807
Hersteller Rad Center Derkum GmbH
Seite 6 von 7
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Nr. 2 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 3 215/40R17 245/35R17
Nr. 4 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 5 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 6 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 7 225/50R17 245/45R17, 255/45R17
Nr. 8 225/55R17 245/50R17, 255/50R17
Nr. 9 235/40R17 265/35R17, 275/35R17
Nr. 10 235/45R17 255/40R17, 265/40R17
Nr. 11 235/50R17 255/45R17
Nr. 12 235/55R17 255/50R17
Nr. 13 245/40R17 255/40R17, 275/35R17
Nr .14 245/45R17 265/40R17, 275/40R17
Nr. 15 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45775 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55157704 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ RC10 807
Hersteller Rad Center Derkum GmbH
Seite 7 von 7
Z3N Rad-Reifen-Kombination nur zulässig für Fahrzeugausführungen ab EWG-Nr.
e1*93/81*0029*08. (Facelift ´99 mit breiter Karosserie an Achse 2)
127 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1270 kg.
129 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1290 kg.
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Mai 2004.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 25.August 2004
Bohlander 00068304.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
