GUTACHTEN zur ABE Nr. 46518 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55034506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CO 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 7
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
67136 Fußgönheim
QM-Nr.: QA051000110
Prüfgegenstand PKW-Sonderrad
Modell COMO
Typ CO 808
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W1 CO 808 W1/ohne Ring 5/120/72,6 35 685 2120
Kennzeichnungen
KBA-Nummer 46518
Herstellerzeichen rial
Radtyp und Ausführung CO 808 (s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 60° Kegel 110 30,5
S02 Serienschraube M14x1,5 60° Kegel 140 32.5
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 55034506) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46518 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55034506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CO 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 85-195 215/40R18 K41 K42 K46 K49 K50 T85 T89 A01 A02 A04
187, 182 85-195 225/40R18 K41 K42 K46 K49 K50 T88 T89 A05 A08 A09
e1*2001/116*0287*.., 85-195 245/35R18 K42 K44 K46 K50 R03 T88 T89 A12 A14 A21
e1*2001/116*0352*.. Flh V18 S01
BMW 3er Reihe 66-125 225/40R18 K42 K49 K50 K56 A01 A02 A04
3/CG 66-125 235/40R18 G01 K41 K42 K46 K49 K50 K56 A05 A08 A09
e1*93/81*0017*.., 66-125 245/35R18 K42 K44 K46 K50 K56 R03 A12 A14 A21
e1*98/14*0017*.. K45 L02 V18
S01
BMW 3er Reihe 77-170 225/40R18 K56 T88 T89 T91 T92 A01 A02 A04
346C, 346R 77-170 235/40R18 G01 K41 K42 K56 T91 A05 A08 A09
e1*98/14,2001/116* 77-170 245/35R18 K42 K44 K56 R03 T88 T89 A12 A14 A21
0112, 0146*.. 77-170 255/35R18 K42 K44 K56 R03 R70 A71 A73 Cbo
Cpe K49 K50
V18 S01
BMW 3er Reihe 77-170 225/40R18 K56 T88 T89 T91 T92 A01 A02 A04
346L 77-170 235/40R18 G01 K41 K42 K56 T91 T95 A05 A08 A09
e1*97/27*0097*.., 77-170 245/35R18 K42 K44 K56 R03 T88 T89 A12 A14 A21
e1*98/14*0097*.. 77-170 255/35R18 K42 K44 K56 R03 R70 T90 T94 A71 A73 Car
K49 K50 Lim
V18 S01
BMW 3er Reihe 75-142 225/40R18 K45 K49 K56 T88 A01 A02 A04
3B, 3/B 75-142 235/40R18 G01 K41 K45 K46 K49 K56 A05 A08 A09
F920, 75-142 245/35R18 K44 K46 K56 R03 T88 T89 A12 A14 A21
e1*93/81*0016*.. K42 K50 L02
R21 V18 S01
BMW 3er Reihe 66-142 225/40R18 K45 K49 K56 T88 T89 A01 A02 A04
3C, 3/C 66-142 235/40R18 G01 K41 K45 K46 K49 K56 A05 A08 A09
F547, 66-142 245/35R18 K44 K46 K56 R03 T88 T89 A12 A14 A21
e1*93/81*0015*.. K42 K50 L02
R21 V18 S01
BMW 3er Reihe 210-217 235/40R18 G01 K41 K42 K46 K49 K50 K56 A01 A02 A04
M3B, M3/B 236 225/40R18 K49 R02 T88 T89 A05 A08 A09
G191, 236 245/35R18 K42 K50 K56 R03 R70 T88 T89 A12 A14 A21
e1*93/81*0032*.. K45 R21 V18
S01
BMW 3er- Allrad 135-170 225/40R18 K56 T88 T89 T92 A01 A02 A04
346X 135-170 235/40R18 K41 K42 K56 T91 T95 A05 A08 A09
e1*98/14*,2001/116* 135-170 245/35R18 K42 K44 K56 R03 T88 T89 A12 A14 A21
0144*.. 135-170 255/35R18 K42 K44 K56 R03 R70 T90 T94 A71 A73 Car
K49 K50 Lim
V18 S01
BMW 3er-Compact 85-141 225/40R18 K46 K49 K50 K56 T88 T89 A01 A02 A04
346K 85-141 235/40R18 G01 K41 K42 K49 K50 K56 A05 A08 A09
e1*98/14*0167*.., 85-141 245/35R18 K42 K50 K56 R03 T88 T89 A12 A14 A21
e1*2001/116*0167*.. 85-141 255/35R18 K42 K50 K56 R03 R70 A71 A73 V18
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46518 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55034506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CO 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 85-190 225/40R18 A32 T88 T89 T91 T92 A02 A04 A05
390L, 390X, 392C 85-190 235/40R18 A12 T91 T93 T95 A08 A09 A14
e1*2001/116* 85-190 245/35R18 A12 T88 T89 T92 A21 Car Lim
0308, 0344, 0346*.. V18 S01
BMW X3 110-170 235/50R18 A01 A12 K49 K50 A02 A04 A05
X83 110-170 245/45R18 A10 A07 A08 A09
e1*2001/116*0249*.. 110-170 255/45R18 A01 A12 K49 K50 A14 A21 V18
S02
BMW Z3 141-170 225/40R18 Cbo Cpe A01 A02 A04
R/C 141-170 245/35R18 Cbo Cpe R03 A05 A08 A09
e1*93/81*0029*.., 85-110 225/40R18 Cbo K42 K50 A12 A14 A21
e1*98/14*0029*.. 85-110 245/35R18 Cbo K42 K46 K50 R03 K41 K45 K49
85-125 225/40R18 Cbo Z3N L02 R21 V18
85-125 245/35R18 Cbo R03 Z3N S01
BMW Z4 110-170 225/40R18 A02 A04 A05
Z85 110-170 235/35R18 A01 K49 K50 A08 A09 A12
e1*2001/116*0219*.. 110-170 235/40R18 A01 G01 K14 K49 K50 A14 A21 Cbo
110-170 245/35R18 A01 K49 K50 V18 S01
110-170 255/35R18 A01 K50 R03 R70
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46518 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55034506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CO 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 7
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloß auftragen, an der Hinterachse verwendet werden.
A71 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46518 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55034506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CO 808
Hersteller Rial Leichtmetallfelgen GmbH

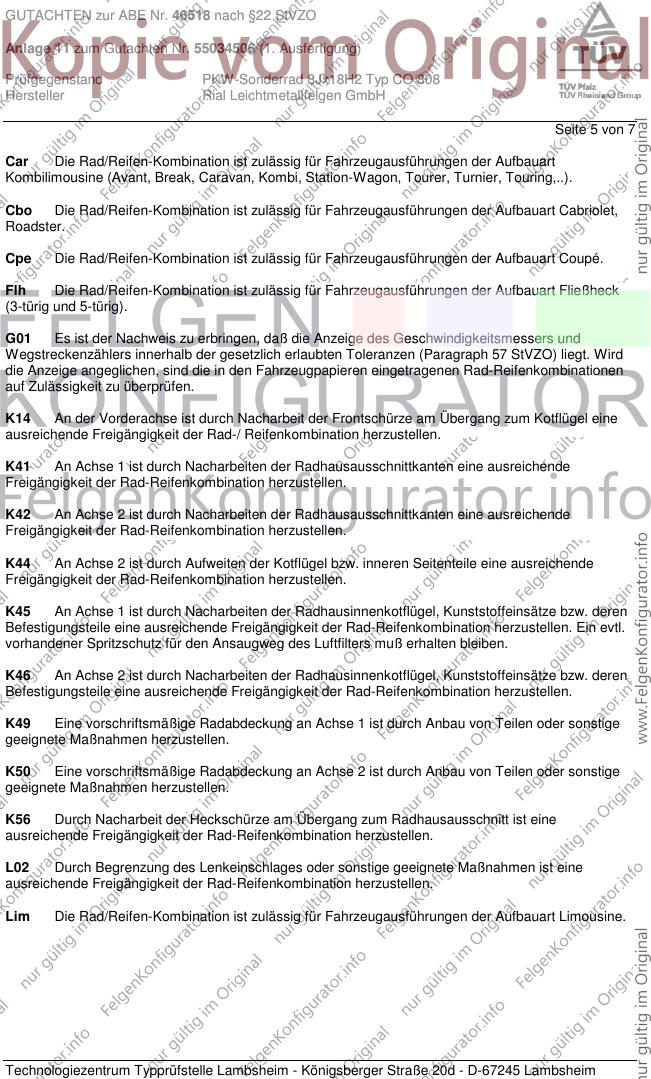

Seite 5 von 7
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46518 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55034506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CO 808
Hersteller Rial Leichtmetallfelgen GmbH

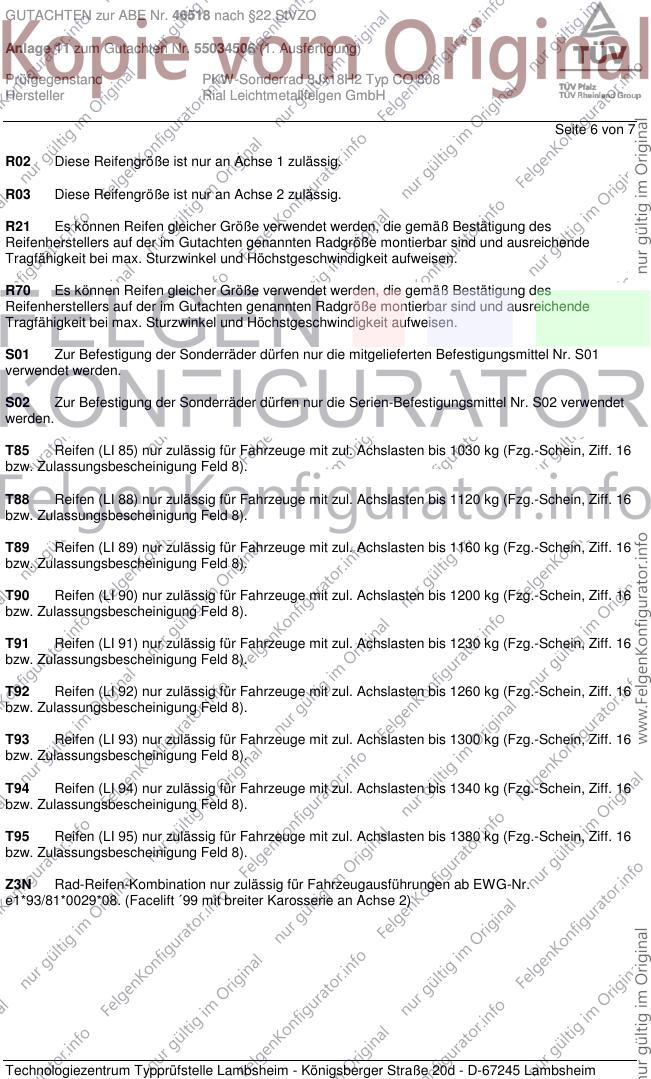

Seite 6 von 7
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S02 verwendet
werden.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Z3N Rad-Reifen-Kombination nur zulässig für Fahrzeugausführungen ab EWG-Nr.
e1*93/81*0029*08. (Facelift ´99 mit breiter Karosserie an Achse 2)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46518 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55034506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CO 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 7 von 7
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/45R18 225/40R18
Nr. 2 215/35R18 255/30R18
Nr. 3 215/40R18 245/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/35R18 255/30R18, 265/30R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 275/40R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 245/35R18 255/35R18, 265/35R18
Nr. 12 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Februar 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 3.April 2006
Blauth 00092552.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
