TÜV SÜD Automotive GmbH
Homologation Räder/Fahrwerk Teilegutachten
Daimlerstrasse 11 366-0480-06-MURDKG01
D - 85748 Garching
www.tuev-sued.de/rtc Stand 28.06.07:

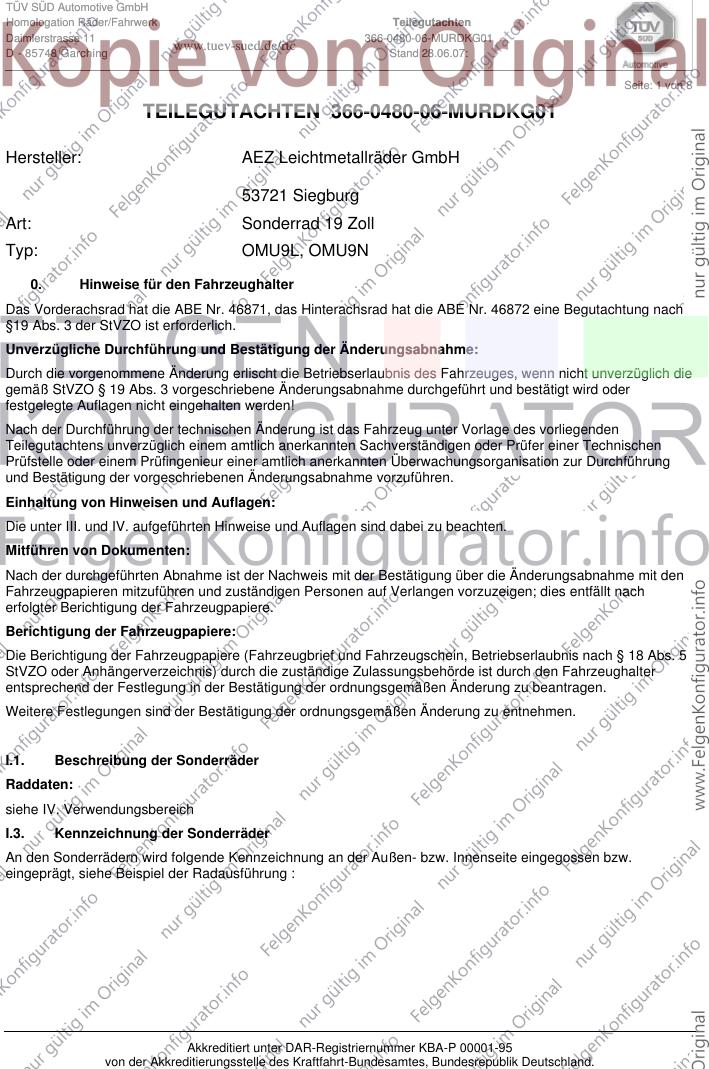

Seite: 1 von 8
TEILEGUTACHTEN 366-0480-06-MURDKG01
Hersteller: AEZ Leichtmetallräder GmbH
53721 Siegburg
Art: Sonderrad 19 Zoll
Typ: OMU9L, OMU9N
0. Hinweise für den Fahrzeughalter
Das Vorderachsrad hat die ABE Nr. 46871, das Hinterachsrad hat die ABE Nr. 46872 eine Begutachtung nach
§19 Abs. 3 der StVZO ist erforderlich.
Unverzügliche Durchführung und Bestätigung der Änderungsabnahme:
Durch die vorgenommene Änderung erlischt die Betriebserlaubnis des Fahrzeuges, wenn nicht unverzüglich die
gemäß StVZO § 19 Abs. 3 vorgeschriebene Änderungsabnahme durchgeführt und bestätigt wird oder
festgelegte Auflagen nicht eingehalten werden!
Nach der Durchführung der technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer einer Technischen
Prüfstelle oder einem Prüfingenieur einer amtlich anerkannten Überwachungsorganisation zur Durchführung
und Bestätigung der vorgeschriebenen Änderungsabnahme vorzuführen.
Einhaltung von Hinweisen und Auflagen:
Die unter III. und IV. aufgeführten Hinweise und Auflagen sind dabei zu beachten.
Mitführen von Dokumenten:
Nach der durchgeführten Abnahme ist der Nachweis mit der Bestätigung über die Änderungsabnahme mit den
Fahrzeugpapieren mitzuführen und zuständigen Personen auf Verlangen vorzuzeigen; dies entfällt nach
erfolgter Berichtigung der Fahrzeugpapiere.
Berichtigung der Fahrzeugpapiere:
Die Berichtigung der Fahrzeugpapiere (Fahrzeugbrief und Fahrzeugschein, Betriebserlaubnis nach § 18 Abs. 5
StVZO oder Anhängerverzeichnis) durch die zuständige Zulassungsbehörde ist durch den Fahrzeughalter
entsprechend der Festlegung in der Bestätigung der ordnungsgemäßen Änderung zu beantragen.
Weitere Festlegungen sind der Bestätigung der ordnungsgemäßen Änderung zu entnehmen.
I.1. Beschreibung der Sonderräder
Raddaten:
siehe IV. Verwendungsbereich
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung :
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
TÜV SÜD Automotive GmbH
Homologation Räder/Fahrwerk Teilegutachten
Daimlerstrasse 11 366-0480-06-MURDKG01
D - 85748 Garching
www.tuev-sued.de/rtc Stand 28.06.07:
Seite: 2 von 8
Radtyp OMU9L OMU9N -- --
Hersteller AEZ AEZ -- --
Leichtmetallräder Leichtmetallräder
GmbH GmbH
Radtyp OMU9L OMU9N -- --
Radausführung OMU9L9BP1572 OMU9N9BP2072 -- --
Radausführung OMU9L9BP1572 OMU9N9BP2072 -- --
Radgröße 8 1/2 J X 19 EH2+ 9 1/2 J X 19 EH2+ -- --
Einpresstiefe ET15 ET20 -- --
Herstelldatum 09/06 10/06 -- --
Herkunftsmerkmal MIC MIC -- --
II. Sonderradprüfung
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 ((Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit) Ausgabe 05.2000 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Verwendungsbereich:
Kombination : Achse 1 + Achse 2
Raddaten : 8 1/2 J X 19 EH2+ ET15 + 9 1/2 J X 19 EH2+ ET20
Technische Daten, Achse 1
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
OMU9L9BP157 LK120 ET15 Ø72.6 Ø74.1 72,6 Kunststoff 690 2144 09/06
2
OMU9L9BP157 LK120 ET15 Ø72.6 Ø74.1 72,6 Kunststoff 710 2095 09/06
2
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
TÜV SÜD Automotive GmbH
Homologation Räder/Fahrwerk Teilegutachten
Daimlerstrasse 11 366-0480-06-MURDKG01
D - 85748 Garching
www.tuev-sued.de/rtc Stand 28.06.07:

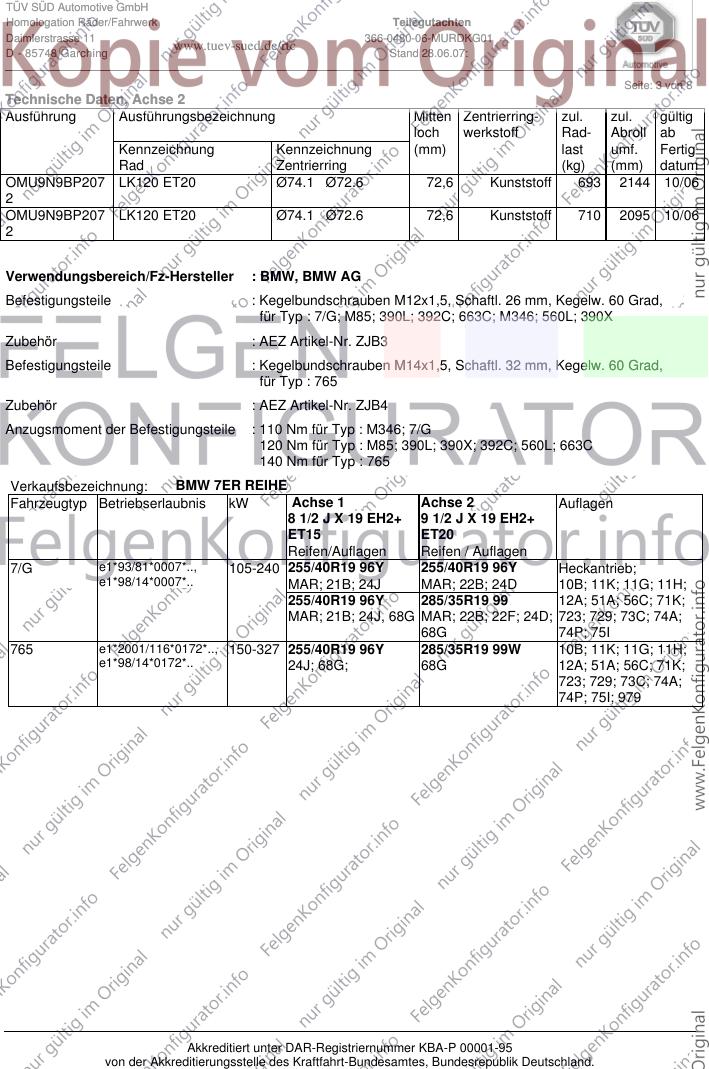

Seite: 3 von 8
Technische Daten, Achse 2
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
OMU9N9BP207 LK120 ET20 Ø74.1 Ø72.6 72,6 Kunststoff 693 2144 10/06
2
OMU9N9BP207 LK120 ET20 Ø74.1 Ø72.6 72,6 Kunststoff 710 2095 10/06
2
Verwendungsbereich/Fz-Hersteller : BMW, BMW AG
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad,
für Typ : 7/G; M85; 390L; 392C; 663C; M346; 560L; 390X
Zubehör : AEZ Artikel-Nr. ZJB3
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 32 mm, Kegelw. 60 Grad,
für Typ : 765
Zubehör : AEZ Artikel-Nr. ZJB4
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : M346; 7/G
120 Nm für Typ : M85; 390L; 390X; 392C; 560L; 663C
140 Nm für Typ : 765
Verkaufsbezeichnung: BMW 7ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Achse 1 Achse 2 Auflagen
8 1/2 J X 19 EH2+ 9 1/2 J X 19 EH2+
ET15 ET20
Reifen/Auflagen Reifen / Auflagen
7/G e1*93/81*0007*.., 105-240 255/40R19 96Y 255/40R19 96Y Heckantrieb;
e1*98/14*0007*.. MAR; 21B; 24J MAR; 22B; 24D 10B; 11K; 11G; 11H;
255/40R19 96Y 285/35R19 99 12A; 51A; 56C; 71K;
MAR; 21B; 24J, 68G MAR; 22B; 22F; 24D; 723; 729; 73C; 74A;
68G 74P; 75I
765 e1*2001/116*0172*.., 150-327 255/40R19 96Y 285/35R19 99W 10B; 11K; 11G; 11H;
e1*98/14*0172*.. 24J; 68G; 68G 12A; 51A; 56C; 71K;
723; 729; 73C; 74A;
74P; 75I; 979
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
TÜV SÜD Automotive GmbH
Homologation Räder/Fahrwerk Teilegutachten
Daimlerstrasse 11 366-0480-06-MURDKG01
D - 85748 Garching
www.tuev-sued.de/rtc Stand 28.06.07:
Seite: 4 von 8
Verkaufsbezeichnung: BMW 5ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Achse 1 Achse 2 Auflagen
8 1/2 J X 19 EH2+ 9 1/2 J X 19 EH2+
ET15 ET20
Reifen/Auflagen Reifen / Auflagen
560L e1*2001/116*0230*.. 110-170 235/35R19 91 265/30R19 93 Limousine;
68X; 22I; 24M; 68X; 10B; 11K; 11G; 11H;
12A; 51A; 56C; 573;
245/35R19 275/30R19 92Y 71K; 723; 729; 73C;
21B; 51G; 572; 68R; 22I; 24M; 68R; 74A; 74P; 744
245/35R19 285/30R19 94
21B; 51G; 572;; 22B; 24D; 572;
170-270 245/35R19 275/30R19 92Y
21B; 51G; 68R; 22I; 24M; 68R;
245/35R19 285/30R19 94
21B; 51G; 572;; 22B; 24D; 572;
560L e1*2001/116*0230*.. 110-160 235/35R19 91 265/30R19 93Y Touring;
68X; 22I; 24M; 68X; 10B; 11K; 11G; 11H;
12A; 51A; 56C; 573;
71K; 723; 729; 73C;
74A; 74P; 744
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11K) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Nacharbeit im Bereich der vorderen Radhausausschnittkanten bzw. der Kunststoffinnenkotflügel in
diesem Bereich ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
TÜV SÜD Automotive GmbH
Homologation Räder/Fahrwerk Teilegutachten
Daimlerstrasse 11 366-0480-06-MURDKG01
D - 85748 Garching
www.tuev-sued.de/rtc Stand 28.06.07:

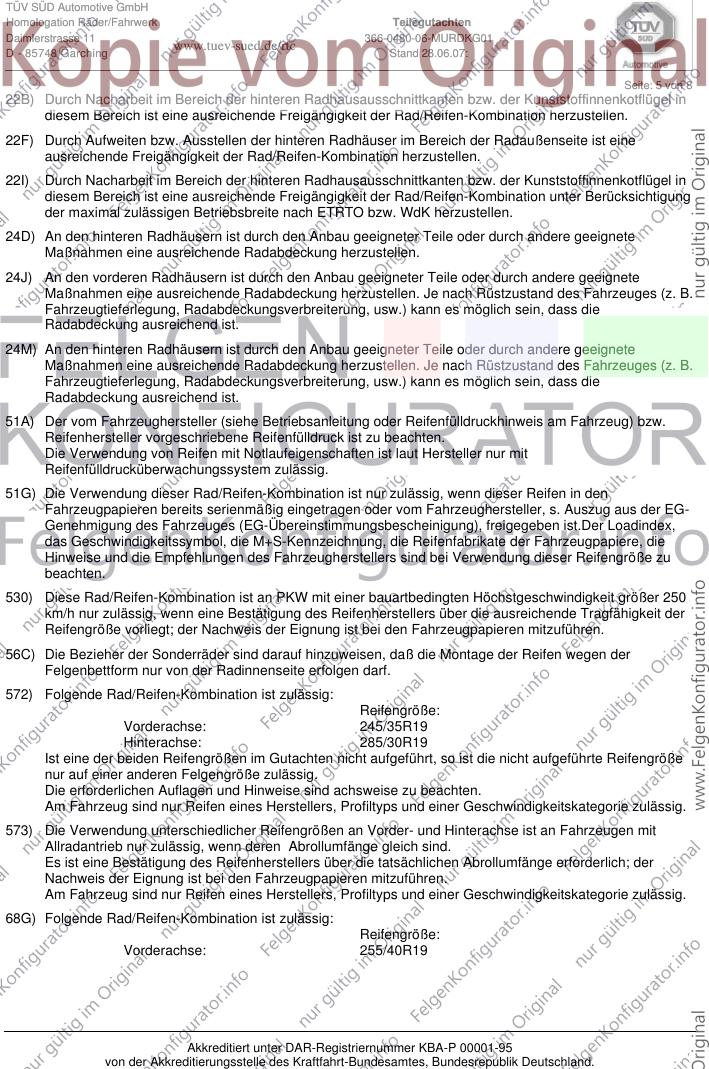

Seite: 5 von 8
22B) Durch Nacharbeit im Bereich der hinteren Radhausausschnittkanten bzw. der Kunststoffinnenkotflügel in
diesem Bereich ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Nacharbeit im Bereich der hinteren Radhausausschnittkanten bzw. der Kunststoffinnenkotflügel in
diesem Bereich ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK herzustellen.
24D) An den hinteren Radhäusern ist durch den Anbau geeigneter Teile oder durch andere geeignete
Maßnahmen eine ausreichende Radabdeckung herzustellen.
24J) An den vorderen Radhäusern ist durch den Anbau geeigneter Teile oder durch andere geeignete
Maßnahmen eine ausreichende Radabdeckung herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B.
Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die
Radabdeckung ausreichend ist.
24M) An den hinteren Radhäusern ist durch den Anbau geeigneter Teile oder durch andere geeignete
Maßnahmen eine ausreichende Radabdeckung herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B.
Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die
Radabdeckung ausreichend ist.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der EG-
Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist.Der Loadindex,
das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der Fahrzeugpapiere, die
Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu
beachten.
530) Diese Rad/Reifen-Kombination ist an PKW mit einer bauartbedingten Höchstgeschwindigkeit größer 250
km/h nur zulässig, wenn eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der
Reifengröße vorliegt; der Nachweis der Eignung ist bei den Fahrzeugpapieren mitzuführen.
56C) Die Bezieher der Sonderräder sind darauf hinzuweisen, daß die Montage der Reifen wegen der
Felgenbettform nur von der Radinnenseite erfolgen darf.
572) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R19
Hinterachse: 285/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Am Fahrzeug sind nur Reifen eines Herstellers, Profiltyps und einer Geschwindigkeitskategorie zulässig.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; der
Nachweis der Eignung ist bei den Fahrzeugpapieren mitzuführen.
Am Fahrzeug sind nur Reifen eines Herstellers, Profiltyps und einer Geschwindigkeitskategorie zulässig.
68G) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 255/40R19
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
TÜV SÜD Automotive GmbH
Homologation Räder/Fahrwerk Teilegutachten
Daimlerstrasse 11 366-0480-06-MURDKG01
D - 85748 Garching
www.tuev-sued.de/rtc Stand 28.06.07:
Seite: 6 von 8

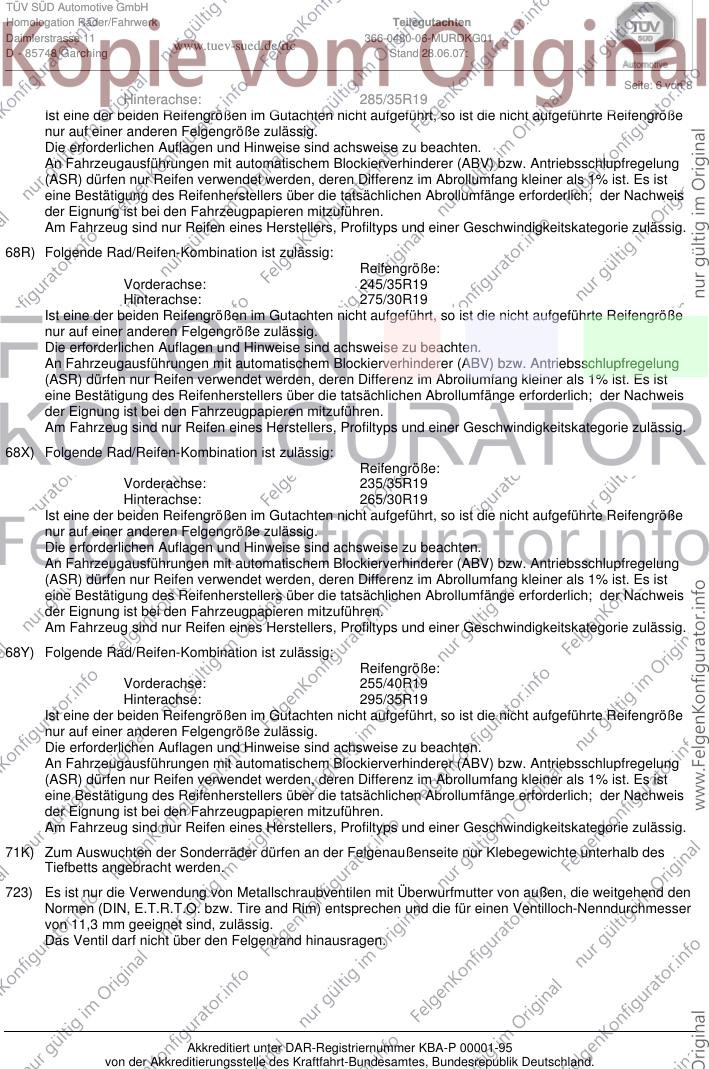

Hinterachse: 285/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; der Nachweis
der Eignung ist bei den Fahrzeugpapieren mitzuführen.
Am Fahrzeug sind nur Reifen eines Herstellers, Profiltyps und einer Geschwindigkeitskategorie zulässig.
68R) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R19
Hinterachse: 275/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; der Nachweis
der Eignung ist bei den Fahrzeugpapieren mitzuführen.
Am Fahrzeug sind nur Reifen eines Herstellers, Profiltyps und einer Geschwindigkeitskategorie zulässig.
68X) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R19
Hinterachse: 265/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; der Nachweis
der Eignung ist bei den Fahrzeugpapieren mitzuführen.
Am Fahrzeug sind nur Reifen eines Herstellers, Profiltyps und einer Geschwindigkeitskategorie zulässig.
68Y) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 255/40R19
Hinterachse: 295/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; der Nachweis
der Eignung ist bei den Fahrzeugpapieren mitzuführen.
Am Fahrzeug sind nur Reifen eines Herstellers, Profiltyps und einer Geschwindigkeitskategorie zulässig.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
723) Es ist nur die Verwendung von Metallschraubventilen mit Überwurfmutter von außen, die weitgehend den
Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser
von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen.
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
TÜV SÜD Automotive GmbH
Homologation Räder/Fahrwerk Teilegutachten
Daimlerstrasse 11 366-0480-06-MURDKG01
D - 85748 Garching
www.tuev-sued.de/rtc Stand 28.06.07:
Seite: 7 von 8
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
744) Das Anzugsmoment der Befestigungsteile der Sonderräder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen, falls dort keine Angaben zu finden sind, gilt das Anzugsmoment, das im Gutachten
aufgeführt ist.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
976) Die Verwendung dieser Rad/Reifen-Kombination ist nur an der Vorderachse zulässig.
Bei Verwendung gleicher Reifengrößen an der Vorderachse und Hinterachse muß die Maulweite des
Sonderrades der Vorderachse kleiner/gleich der des Sonderrades der Hinterachse und muß die
Einpreßtiefe des Sonderrades der Vorderachse größer/gleich der des Sonderrades der Hinterachse sein.
Bei Verwendung einer breiteren Reifengröße an der Hinterachse kann die Einpreßtiefe des Sonderrades
an der Hinterachse maximal größer sein als die Hälfe aus der Reifen-Nennbreiten-Differenz zwischen der
Reifengröße an der Hinterachse und der Reifengröße an der Vorderachse, wobei die Einpreßtiefen-
Differenz der Serie nicht überschritten werden darf.
977) Die Verwendung dieser Rad/Reifen-Kombination ist nur an der Hinterachse zulässig.
Bei Verwendung gleicher Reifengrößen an der Vorderachse und Hinterachse muß die Maulweite des
Sonderrades an der Hinterachse größer/gleich der des Sonderrades der Vorderachse und muß die
Einpreßtiefe des Sonderrades an der Hinterachse kleiner/gleich der des Sonderrades der Vorderachse
sein.
Bei Verwendung einer breiteren Reifengröße an der Hinterachse kann die Einpreßtiefe des Sonderrades
an der Hinterachse maximal größer sein als die Hälfe aus der Reifen-Nennbreiten-Differenz zwischen der
Reifengröße an der Hinterachse und der Reifengröße an der Vorderachse, wobei die Einpreßtiefen-
Differenz der Serie nicht überschritten werden darf.
979) Die Verwendung dieser Rad/Reifen-Kombination ist nur an der Hinterachse zulässig. Die Maulweite des
Sonderrades an der Hinterachse muß mindestens 1 Zoll größer sein als die des Sonderrades der
Vorderachse, wobei die Einpreßtiefe des Sonderrades an der Hinterachse kleiner/gleich der des
Sonderrades der Vorderachse sein muß.
97B) Die Verwendung von Sonderrädern mit unterschiedlichen Maulweiten ist zulässig.Die Maulweite des
Sonderrades an der Hinterachse muß mindestens 1/2 Zoll größer sein als die des Sonderrades der
Vorderachse, wobei die Einpreßtiefe des Sonderrades an der Hinterachse größerer/gleich der des
Sonderrades der Vorderachse sein muß.
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
TÜV SÜD Automotive GmbH
Homologation Räder/Fahrwerk Teilegutachten
Daimlerstrasse 11 366-0480-06-MURDKG01
D - 85748 Garching
www.tuev-sued.de/rtc Stand 28.06.07:
Seite: 8 von 8
MAR) Werden andere Reifenfabrikate verwendet, die nicht vom Fahrzeughersteller auf diesem Fahrzeug
freigegeben sind bzw. die nicht von uns geprüft worden sind, können sich die Eigenschaften des
Fahrzeuges bezüglich des Fahrverhaltens nachteilig verändern.
V. Zusammenfassung:
Es wird bescheinigt, dass die im Verwendungsbereich beschriebenen Fahrzeuge nach der Änderung und der
durchgeführten und bestätigten Änderungsabnahme unter Beachtung der in diesem Teilgutachten genannnten
Hinweise / Auflagen insoweit den Vorschriften der StVZO in der heute gültigen Fassung entsprechen.
Der Hersteller ( Inhaber des Teilegutachtens ) hat den Nachweis ( Reg. - Nr 70008612 ) erbracht, dass er ein
Qualitätssicherungssystem gemäß Anlage XIX, Abschnitt 2 StVZO unterhält.
Das Teilegutachten umfasst die Blätter 1 - 8 einschließlich der unter VI. aufgeführten Anlagen und darf nur im
vollen Wortlaut vervielfältigt und weitergegeben werden.
Das Teilegutachten verliert seine Gültigkeit bei technischen Änderungen am Fahrzeugteil, oder wenn
vorgenommene Änderungen an dem beschriebenen Fahrzeugtyp die Verwendung des Teiles beeinflussen
sowie bei Änderung der gesetzlichen Grundlagen.
siehe Anlage: Technische Unterlagen
Elbert
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Garching, 28.06.2007
PFE
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
