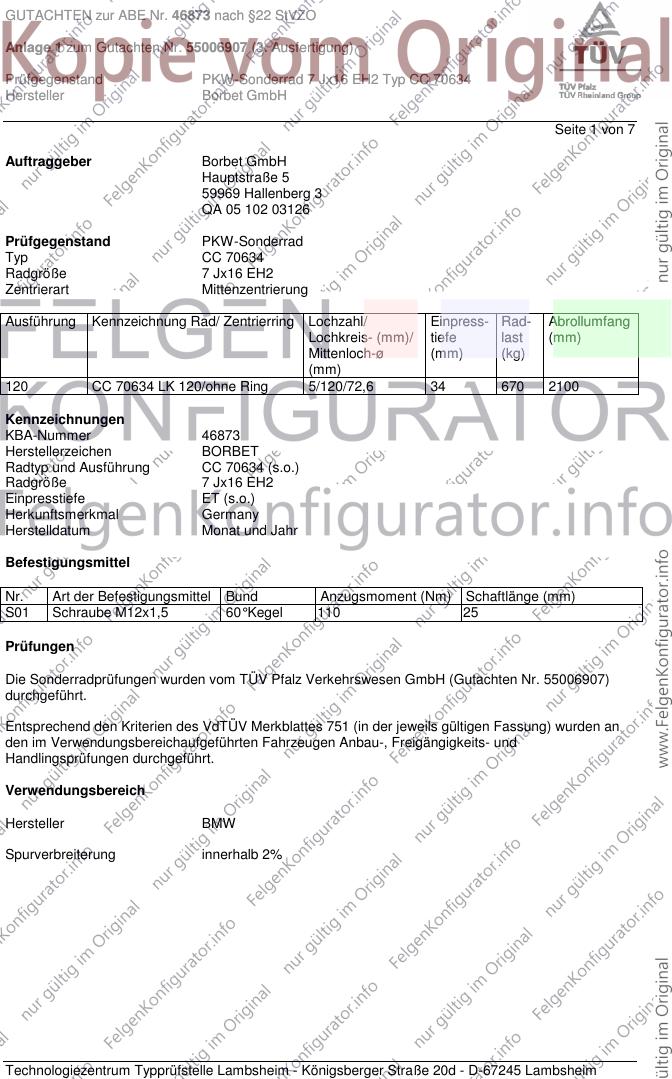

GUTACHTEN zur ABE Nr. 46873 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55006907 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 Jx16 EH2 Typ CC 70634
Hersteller Borbet GmbH
Seite 1 von 7
Auftraggeber Borbet GmbH
Hauptstraße 5
59969 Hallenberg 3
QA 05 102 03126
Prüfgegenstand PKW-Sonderrad
Typ CC 70634
Radgröße 7 Jx16 EH2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
120 CC 70634 LK 120/ohne Ring 5/120/72,6 34 670 2100
Kennzeichnungen
KBA-Nummer 46873
Herstellerzeichen BORBET
Radtyp und Ausführung CC 70634 (s.o.)
Radgröße 7 Jx16 EH2
Einpresstiefe ET (s.o.)
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 60° Kegel 110 25
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 55006907)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46873 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55006907 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 Jx16 EH2 Typ CC 70634
Hersteller Borbet GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 105 195/55R16 Cbo K49 T87 A01 A02 A04
182 105-130 195/55R16 Cbo Cpe K49 M+S T87 A05 A08 A09
e1*2001/116*0352*.. 105-130 205/55R16 Cbo Cpe K49 A12 A14 A18
-Coupé, Cabrio 105-130 225/50R16 Cbo Cpe K41 K42 K46 K49 K50 B03 V16 S01
105-160 205/55R16 Cbo Cpe K49 M+S
105-160 225/50R16 Cbo Cpe K41 K42 K46 K49 K50
M+S
BMW 1er-Reihe 85-120 195/55R16 K49 R37 T87 A01 A02 A04
187 85-130 195/55R16 K49 M+S T87 A05 A08 A09
e1*2001/116*0287 85-130 205/55R16 K49 A12 A14 A18
*00-09 85-130 225/50R16 K41 K42 K46 K49 K50 B03 Flh V16
S01
BMW 1er-Reihe 85-105 195/55R16 K49 R37 T87 A01 A02 A04
187 85-130 195/55R16 K49 M+S T87 A05 A08 A09
e1*2001/116 85-130 205/55R16 K49 A12 A14 A18
*0287*10-.. 85-130 225/50R16 K41 K42 K46 K49 K50 B03 Flh V16
(ab Facelift 2007) S01
BMW 3er Reihe 66-125 205/50R16 K42 K49 R37 A01 A02 A04
3/CG 66-125 205/55R16 K42 K49 K56 A05 A08 A09
e1*93/81*0017*.., 66-125 225/45R16 K42 K49 K56 A12 A14 A18
e1*98/14*0017*.. 66-125 225/50R16 K42 K44 K49 K50 K56 L02 B03 Com
V16 S01
BMW 3er Reihe 77-142 205/55R16 R35 R37 A02 A04 A05
346C, 346R 77-142 225/50R16 A01 K42 K49 K50 K56 R35 A08 A09 A12
e1*98/14,2001/116* A14 A18 B03
0112, 0146*.. Cbo Cpe V16
S01
BMW 3er Reihe 77-142 205/55R16 R35 R37 T91 T94 A02 A04 A05
346L 77-142 225/50R16 A01 K42 K49 K50 K56 R35 T92 A08 A09 A12
e1*97/27*0097*.., T93 A14 A18 B03
e1*98/14*0097*.. Car Lim V16
S01
BMW 3er Reihe 90-140 205/55R16 A10 M+S R37 T88 T91 A02 A04 A05
392C 90-140 225/50R16 A12 M+S T92 A08 A09 A14
e1*2001/116*0346*.. A18 B03 B29
- Coupé/Cabrio Cbo Cpe V16
S01
BMW 3er Reihe 75-142 205/50R16 K42 K49 R37 T91 A01 A02 A04
3B, 3/B 75-142 205/55R16 K42 K49 K56 A05 A08 A09
F920, 75-142 225/45R16 K42 K49 K56 R70 T89 A12 A14 A18
e1*93/81*0016*.. 75-142 225/50R16 K42 K44 K49 K50 K56 L02 B03 Cbo Cpe
V16 S01
BMW 3er Reihe 66-142 205/50R16 K42 K49 R37 T91 A01 A02 A04
3C, 3/C 66-142 205/55R16 K42 K49 K56 A05 A08 A09
F547, 66-142 225/45R16 K42 K49 K56 R70 T89 A12 A14 A18
e1*93/81*0015*.. 66-142 225/50R16 K42 K44 K49 K50 K56 L02 B03 Car Com
Lim V16 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46873 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55006907 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 Jx16 EH2 Typ CC 70634
Hersteller Borbet GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er- Allrad 141 205/55R16 R35 R37 T91 T94 A02 A04 A05
346X 141 205/55R16 M+S R09 T91 T94 A08 A09 A12
e1*98/14*,2001/116* 141 225/50R16 A01 K42 K49 K50 K56 R35 A14 A18 B03
0144*.. Car Lim V16
S01
BMW 3er-Compact 85-141 205/55R16 R37 A02 A04 A05
346K 85-141 225/50R16 A01 K42 K49 K50 K56 A08 A09 A12
e1*98/14*0167*.., A14 A18 B03
e1*2001/116*0167*.. V16 S01
BMW 3er-Reihe 85-160 205/55R16 A10 R37 T91 T94 A02 A04 A05
390L, 390X 85-160 225/50R16 A12 T92 T93 A08 A09 A14
e1*2001/116* A18 B03 B29
0308, 0344*.. Car Lim V16
S01
BMW Z3 141-170 205/55R16 Cbo Cpe M+S R09 A02 A04 A05
R/C 141-170 225/50R16 A01 Cbo Cpe K45 K49 A08 A09 A12
e1*93/81*0029*.., 85-110 225/50R16 A01 Cbo K42 K45 K49 K50 A14 A18 B03
e1*98/14*0029*.. 85-125 205/50R16 Cbo V16 S01
85-125 205/55R16 Cbo
85-125 215/50R16 Cbo
85-125 225/50R16 A01 Cbo K45 K49 Z3N
BMW Z4 110,125 205/55R16 A10 R37 A02 A04 A05
Z85 110-160 205/55R16 A10 M+S A08 A09 A14
e1*2001/116*0219*.. 110-160 225/50R16 A01 A32 K49 A18 B03 Cbo
110-170 225/50R16 A01 A32 K49 M+S V16 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46873 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55006907 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 Jx16 EH2 Typ CC 70634
Hersteller Borbet GmbH
Seite 4 von 7
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen zulässig,
die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloß auftragen, an der Hinterachse verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, EG-Genehmigung oder COC-
Papier, Bedienungsanleitung).
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46873 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55006907 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 Jx16 EH2 Typ CC 70634
Hersteller Borbet GmbH
Seite 5 von 7
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist.
(Fahrzeugschein, Zulassungsbescheinigung I, EG-Genehmigung oder COC-Papier)
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, EG-Genehmigung oder COC-Papier,
Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, EG-
Genehmigung oder COC-Papier, Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46873 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55006907 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 Jx16 EH2 Typ CC 70634
Hersteller Borbet GmbH
Seite 6 von 7
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/50R16 245/45R16
Nr. 11 215/55R16 235/50R16
Nr. 12 225/40R16 245/35R16, 255/35R16
Nr. 13 225/50R16 245/45R16
Nr. 14 225/55R16 245/50R16
Nr. 15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich
EG-Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46873 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55006907 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 Jx16 EH2 Typ CC 70634
Hersteller Borbet GmbH

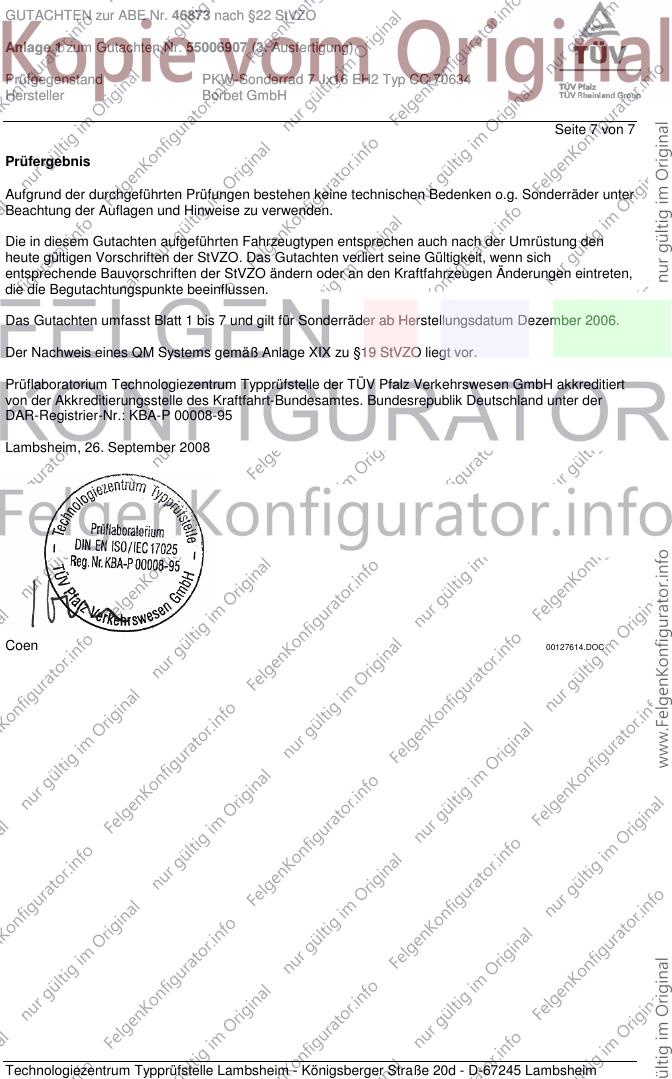

Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Dezember 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 26. September 2008
Coen 00127614.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
