GUTACHTEN zur ABE Nr. 47805 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55097209 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Hersteller ATS Leichtmetallräder GmbH

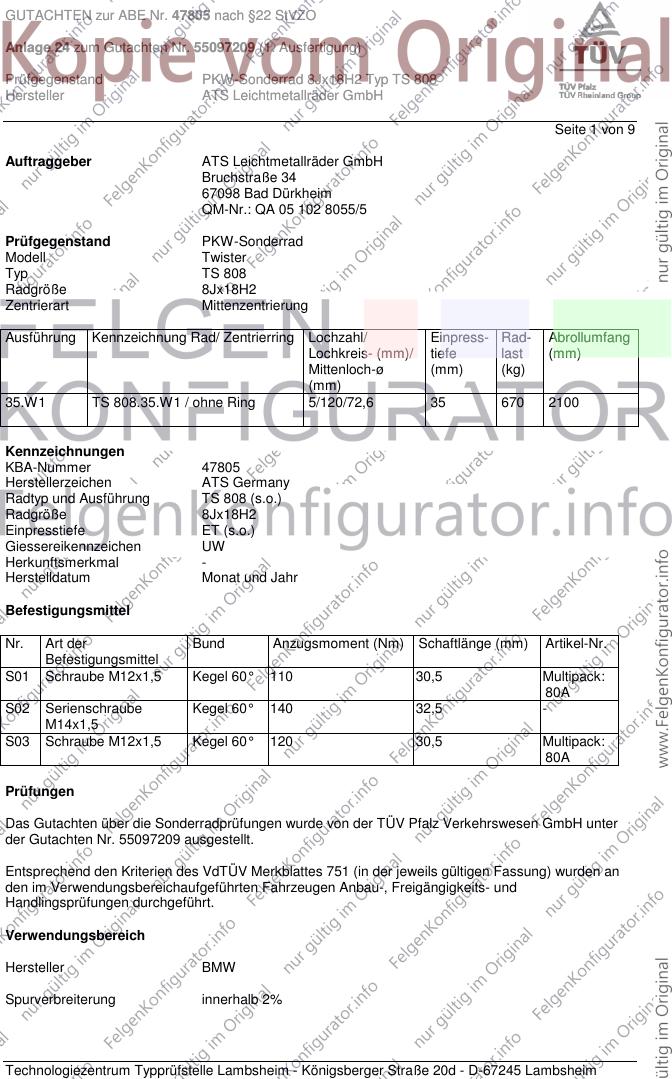

Seite 1 von 9
Auftraggeber ATS Leichtmetallräder GmbH
Bruchstraße 34
67098 Bad Dürkheim
QM-Nr.: QA 05 102 8055/5
Prüfgegenstand PKW-Sonderrad
Modell Twister
Typ TS 808
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
35.W1 TS 808.35.W1 / ohne Ring 5/120/72,6 35 670 2100
Kennzeichnungen
KBA-Nummer 47805
Herstellerzeichen ATS Germany
Radtyp und Ausführung TS 808 (s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen UW
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M12x1,5 Kegel 60° 110 30,5 Multipack:
80A
S02 Serienschraube Kegel 60° 140 32,5 -
M14x1,5
S03 Schraube M12x1,5 Kegel 60° 120 30,5 Multipack:
80A
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55097209 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47805 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55097209 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Hersteller ATS Leichtmetallräder GmbH

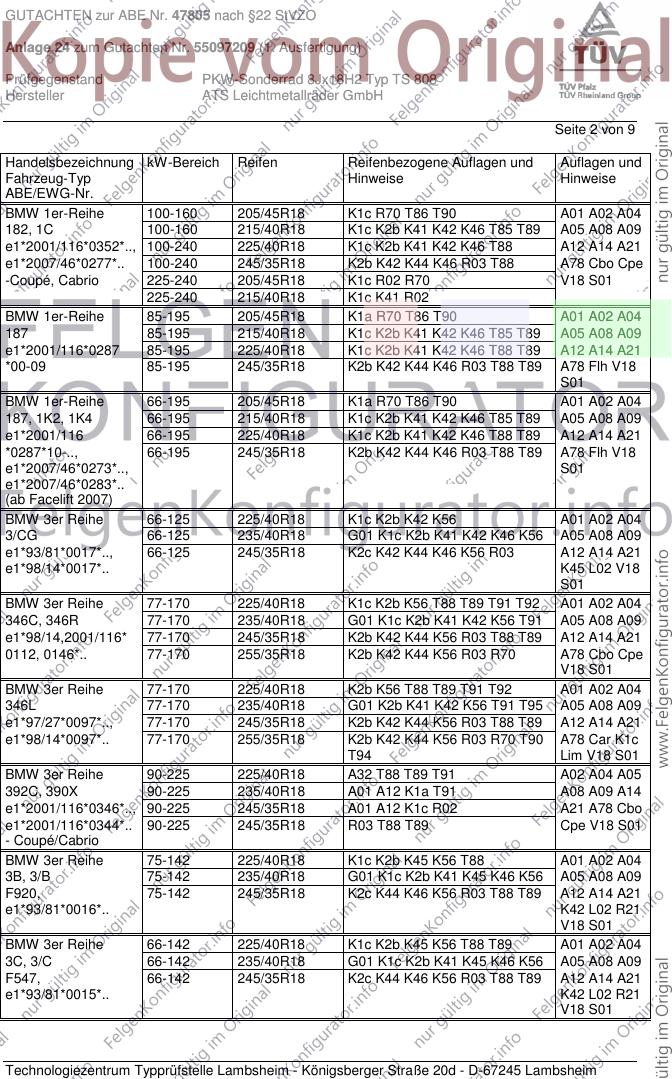

Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 205/45R18 K1c R70 T86 T90 A01 A02 A04
182, 1C 100-160 215/40R18 K1c K2b K41 K42 K46 T85 T89 A05 A08 A09
e1*2001/116*0352*.., 100-240 225/40R18 K1c K2b K41 K42 K46 T88 A12 A14 A21
e1*2007/46*0277*.. 100-240 245/35R18 K2b K42 K44 K46 R03 T88 A78 Cbo Cpe
-Coupé, Cabrio 225-240 205/45R18 K1c R02 R70 V18 S01
225-240 215/40R18 K1c K41 R02
BMW 1er-Reihe 85-195 205/45R18 K1a R70 T86 T90 A01 A02 A04
187 85-195 215/40R18 K1c K2b K41 K42 K46 T85 T89 A05 A08 A09
e1*2001/116*0287 85-195 225/40R18 K1c K2b K41 K42 K46 T88 T89 A12 A14 A21
*00-09 85-195 245/35R18 K2b K42 K44 K46 R03 T88 T89 A78 Flh V18
S01
BMW 1er-Reihe 66-195 205/45R18 K1a R70 T86 T90 A01 A02 A04
187, 1K2, 1K4 66-195 215/40R18 K1c K2b K41 K42 K46 T85 T89 A05 A08 A09
e1*2001/116 66-195 225/40R18 K1c K2b K41 K42 K46 T88 T89 A12 A14 A21
*0287*10-.., 66-195 245/35R18 K2b K42 K44 K46 R03 T88 T89 A78 Flh V18
e1*2007/46*0273*.., S01
e1*2007/46*0283*..
(ab Facelift 2007)
BMW 3er Reihe 66-125 225/40R18 K1c K2b K42 K56 A01 A02 A04
3/CG 66-125 235/40R18 G01 K1c K2b K41 K42 K46 K56 A05 A08 A09
e1*93/81*0017*.., 66-125 245/35R18 K2c K42 K44 K46 K56 R03 A12 A14 A21
e1*98/14*0017*.. K45 L02 V18
S01
BMW 3er Reihe 77-170 225/40R18 K1c K2b K56 T88 T89 T91 T92 A01 A02 A04
346C, 346R 77-170 235/40R18 G01 K1c K2b K41 K42 K56 T91 A05 A08 A09
e1*98/14,2001/116* 77-170 245/35R18 K2b K42 K44 K56 R03 T88 T89 A12 A14 A21
0112, 0146*.. 77-170 255/35R18 K2b K42 K44 K56 R03 R70 A78 Cbo Cpe
V18 S01
BMW 3er Reihe 77-170 225/40R18 K2b K56 T88 T89 T91 T92 A01 A02 A04
346L 77-170 235/40R18 G01 K2b K41 K42 K56 T91 T95 A05 A08 A09
e1*97/27*0097*.., 77-170 245/35R18 K2b K42 K44 K56 R03 T88 T89 A12 A14 A21
e1*98/14*0097*.. 77-170 255/35R18 K2b K42 K44 K56 R03 R70 T90 A78 Car K1c
T94 Lim V18 S01
BMW 3er Reihe 90-225 225/40R18 A32 T88 T89 T91 A02 A04 A05
392C, 390X 90-225 235/40R18 A01 A12 K1a T91 A08 A09 A14
e1*2001/116*0346*.., 90-225 245/35R18 A01 A12 K1c R02 A21 A78 Cbo
e1*2001/116*0344*.. 90-225 245/35R18 R03 T88 T89 Cpe V18 S01
- Coupé/Cabrio
BMW 3er Reihe 75-142 225/40R18 K1c K2b K45 K56 T88 A01 A02 A04
3B, 3/B 75-142 235/40R18 G01 K1c K2b K41 K45 K46 K56 A05 A08 A09
F920, 75-142 245/35R18 K2c K44 K46 K56 R03 T88 T89 A12 A14 A21
e1*93/81*0016*.. K42 L02 R21
V18 S01
BMW 3er Reihe 66-142 225/40R18 K1c K2b K45 K56 T88 T89 A01 A02 A04
3C, 3/C 66-142 235/40R18 G01 K1c K2b K41 K45 K46 K56 A05 A08 A09
F547, 66-142 245/35R18 K2c K44 K46 K56 R03 T88 T89 A12 A14 A21
e1*93/81*0015*.. K42 L02 R21
V18 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47805 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55097209 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Hersteller ATS Leichtmetallräder GmbH

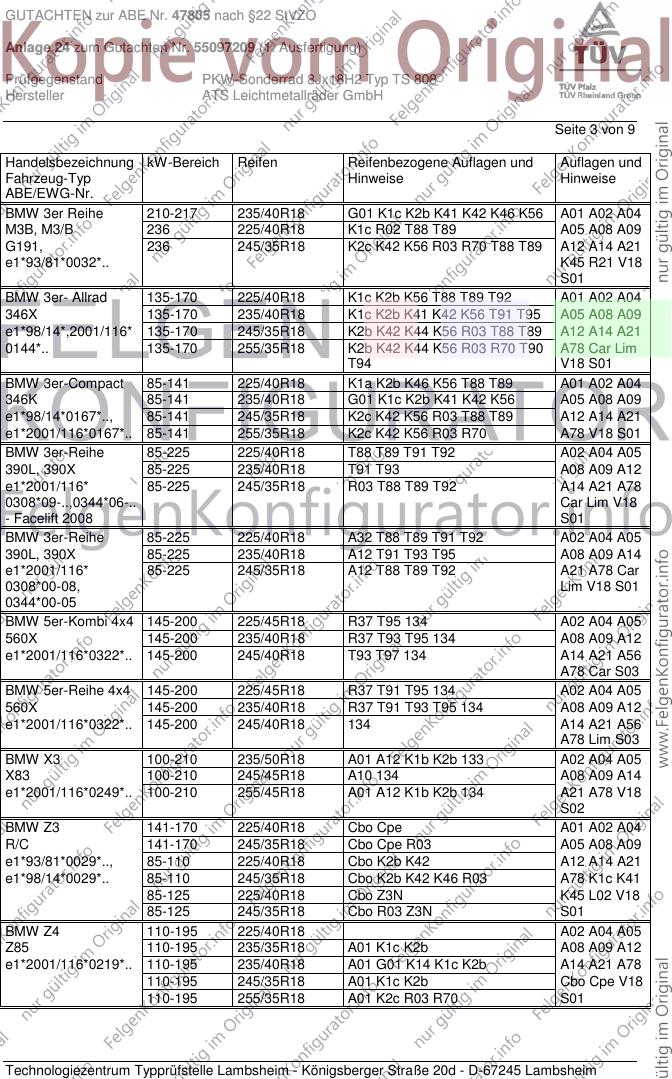

Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er Reihe 210-217 235/40R18 G01 K1c K2b K41 K42 K46 K56 A01 A02 A04
M3B, M3/B 236 225/40R18 K1c R02 T88 T89 A05 A08 A09
G191, 236 245/35R18 K2c K42 K56 R03 R70 T88 T89 A12 A14 A21
e1*93/81*0032*.. K45 R21 V18
S01
BMW 3er- Allrad 135-170 225/40R18 K1c K2b K56 T88 T89 T92 A01 A02 A04
346X 135-170 235/40R18 K1c K2b K41 K42 K56 T91 T95 A05 A08 A09
e1*98/14*,2001/116* 135-170 245/35R18 K2b K42 K44 K56 R03 T88 T89 A12 A14 A21
0144*.. 135-170 255/35R18 K2b K42 K44 K56 R03 R70 T90 A78 Car Lim
T94 V18 S01
BMW 3er-Compact 85-141 225/40R18 K1a K2b K46 K56 T88 T89 A01 A02 A04
346K 85-141 235/40R18 G01 K1c K2b K41 K42 K56 A05 A08 A09
e1*98/14*0167*.., 85-141 245/35R18 K2c K42 K56 R03 T88 T89 A12 A14 A21
e1*2001/116*0167*.. 85-141 255/35R18 K2c K42 K56 R03 R70 A78 V18 S01
BMW 3er-Reihe 85-225 225/40R18 T88 T89 T91 T92 A02 A04 A05
390L, 390X 85-225 235/40R18 T91 T93 A08 A09 A12
e1*2001/116* 85-225 245/35R18 R03 T88 T89 T92 A14 A21 A78
0308*09-..,0344*06-.. Car Lim V18
- Facelift 2008 S01
BMW 3er-Reihe 85-225 225/40R18 A32 T88 T89 T91 T92 A02 A04 A05
390L, 390X 85-225 235/40R18 A12 T91 T93 T95 A08 A09 A14
e1*2001/116* 85-225 245/35R18 A12 T88 T89 T92 A21 A78 Car
0308*00-08, Lim V18 S01
0344*00-05
BMW 5er-Kombi 4x4 145-200 225/45R18 R37 T95 134 A02 A04 A05
560X 145-200 235/40R18 R37 T93 T95 134 A08 A09 A12
e1*2001/116*0322*.. 145-200 245/40R18 T93 T97 134 A14 A21 A56
A78 Car S03
BMW 5er-Reihe 4x4 145-200 225/45R18 R37 T91 T95 134 A02 A04 A05
560X 145-200 235/40R18 R37 T91 T93 T95 134 A08 A09 A12
e1*2001/116*0322*.. 145-200 245/40R18 134 A14 A21 A56
A78 Lim S03
BMW X3 100-210 235/50R18 A01 A12 K1b K2b 133 A02 A04 A05
X83 100-210 245/45R18 A10 134 A08 A09 A14
e1*2001/116*0249*.. 100-210 255/45R18 A01 A12 K1b K2b 134 A21 A78 V18
S02
BMW Z3 141-170 225/40R18 Cbo Cpe A01 A02 A04
R/C 141-170 245/35R18 Cbo Cpe R03 A05 A08 A09
e1*93/81*0029*.., 85-110 225/40R18 Cbo K2b K42 A12 A14 A21
e1*98/14*0029*.. 85-110 245/35R18 Cbo K2b K42 K46 R03 A78 K1c K41
85-125 225/40R18 Cbo Z3N K45 L02 V18
85-125 245/35R18 Cbo R03 Z3N S01
BMW Z4 110-195 225/40R18 A02 A04 A05
Z85 110-195 235/35R18 A01 K1c K2b A08 A09 A12
e1*2001/116*0219*.. 110-195 235/40R18 A01 G01 K14 K1c K2b A14 A21 A78
110-195 245/35R18 A01 K1c K2b Cbo Cpe V18
110-195 255/35R18 A01 K2c R03 R70 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47805 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55097209 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Hersteller ATS Leichtmetallräder GmbH

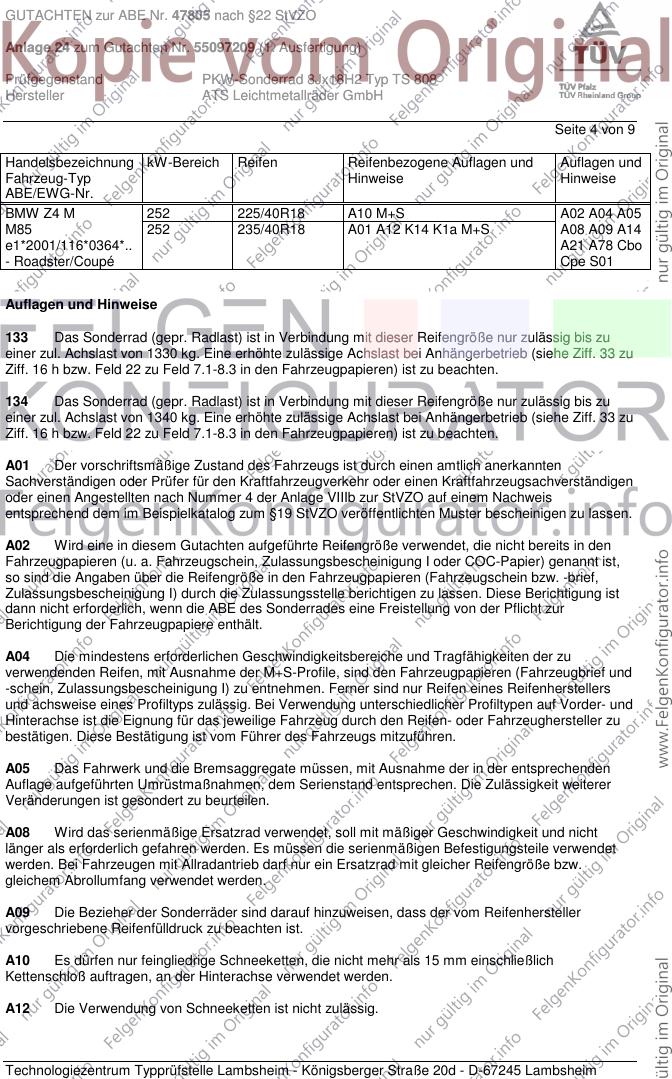

Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW Z4 M 252 225/40R18 A10 M+S A02 A04 A05
M85 252 235/40R18 A01 A12 K14 K1a M+S A08 A09 A14
e1*2001/116*0364*.. A21 A78 Cbo
- Roadster/Coupé Cpe S01
Auflagen und Hinweise
133 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1330 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47805 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55097209 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Hersteller ATS Leichtmetallräder GmbH

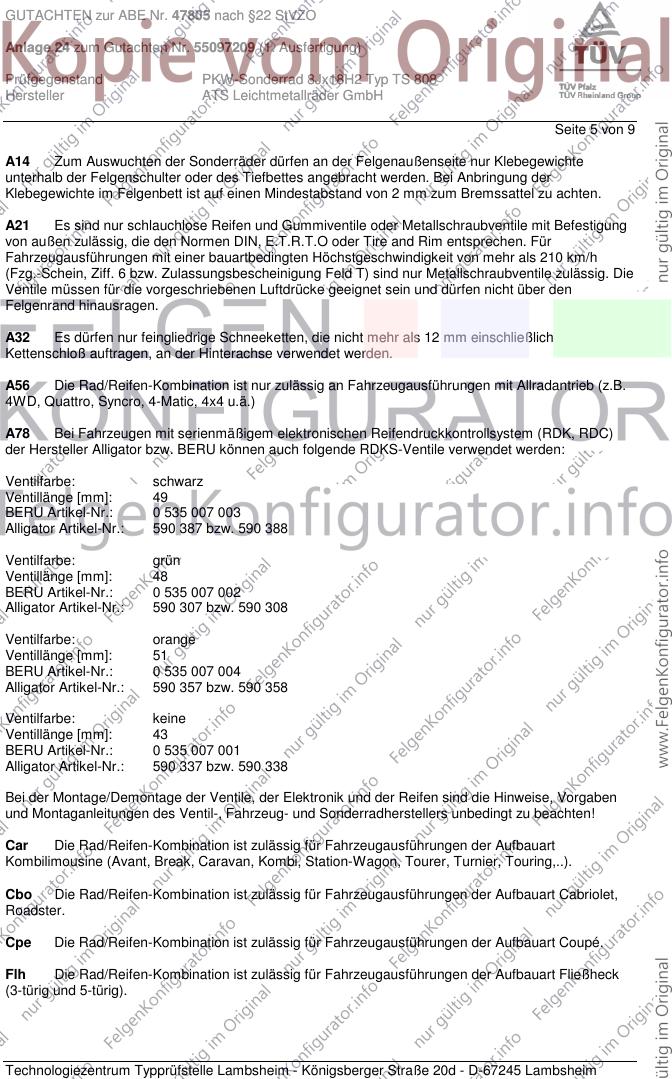

Seite 5 von 9
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die
Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloß auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A78 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: schwarz
Ventillänge [mm]: 49
BERU Artikel-Nr.: 0 535 007 003
Alligator Artikel-Nr.: 590 387 bzw. 590 388
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Ventilfarbe: orange
Ventillänge [mm]: 51
BERU Artikel-Nr.: 0 535 007 004
Alligator Artikel-Nr.: 590 357 bzw. 590 358
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47805 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55097209 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Hersteller ATS Leichtmetallräder GmbH

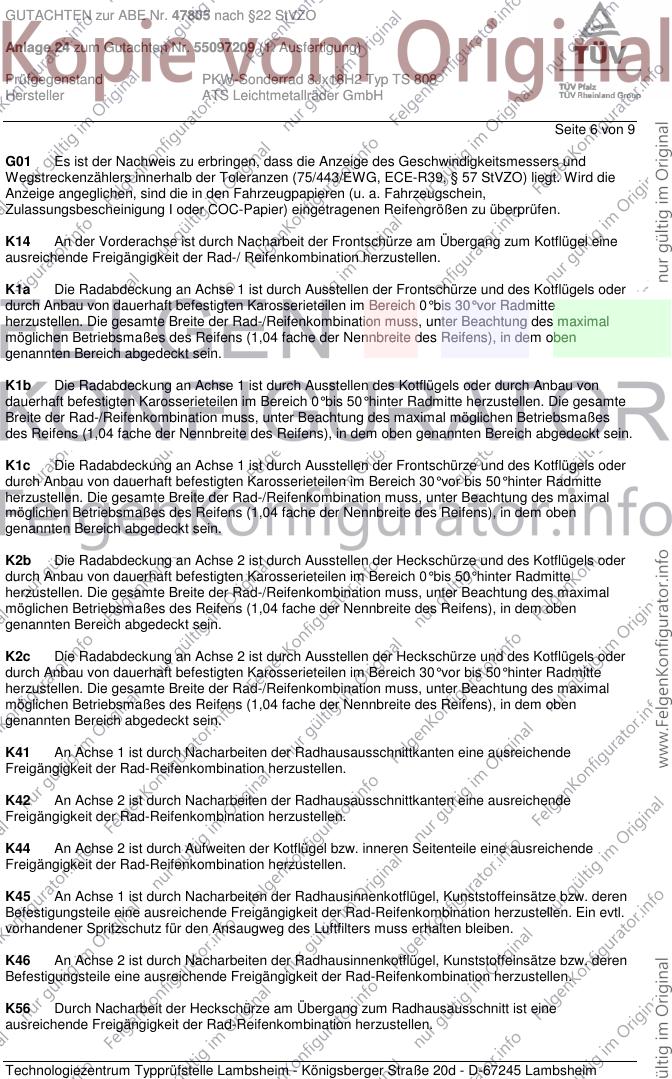

Seite 6 von 9
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47805 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55097209 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Hersteller ATS Leichtmetallräder GmbH

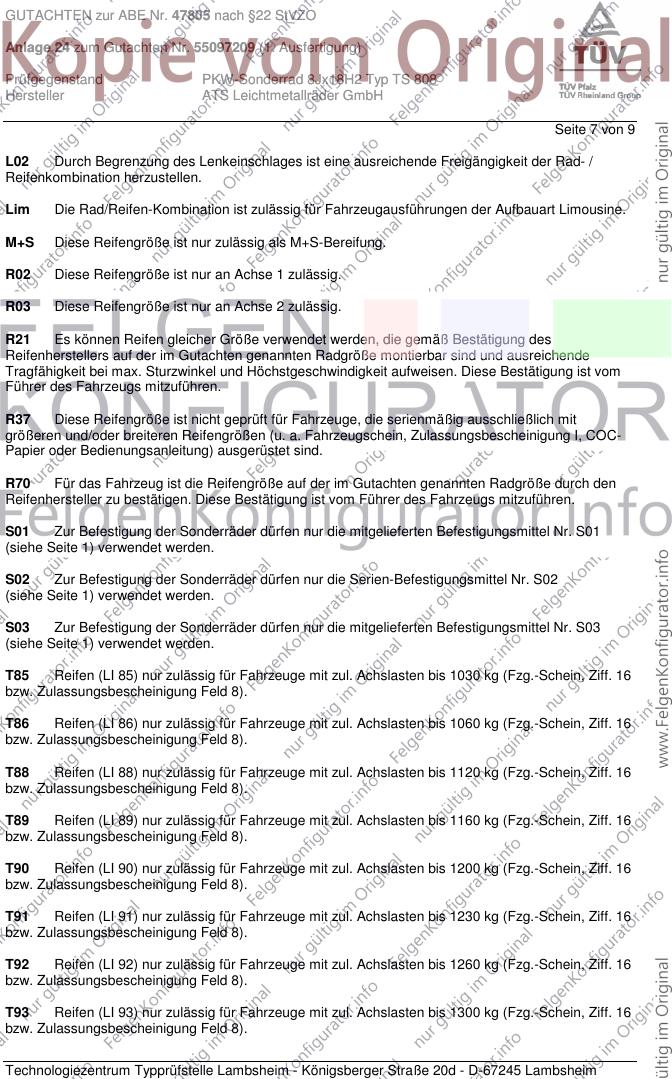

Seite 7 von 9
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47805 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55097209 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Hersteller ATS Leichtmetallräder GmbH
Seite 8 von 9
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/45R18 225/40R18
Nr. 2 215/35R18 245/30R18, 255/30R18
Nr. 3 215/40R18 245/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 225/50R18 245/45R18
Nr. 9 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 10 235/45R18 255/40R18, 265/40R18, 275/40R18
Nr. 11 235/50R18 255/45R18, 285/40R18
Nr. 12 245/35R18 255/35R18, 265/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, im September 2009 durchgeführt.
Die Verwendungsprüfung fand am 14.10.2009 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47805 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55097209 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Hersteller ATS Leichtmetallräder GmbH
Seite 9 von 9
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum August 2009.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 14.Oktober 2009
Blauth 00142631.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
