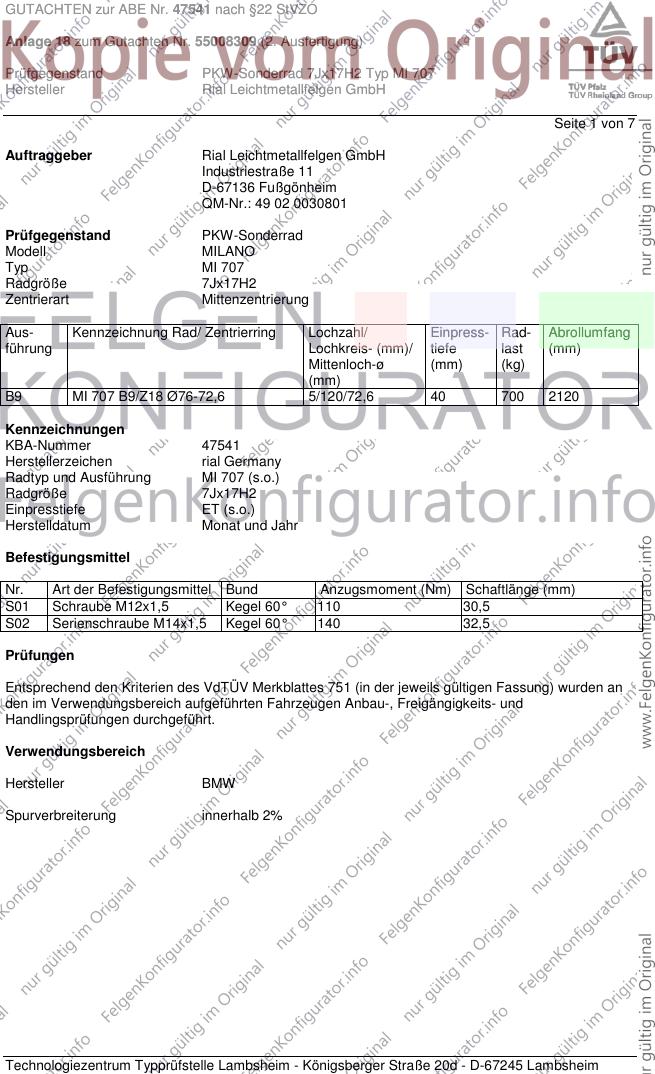

GUTACHTEN zur ABE Nr. 47541 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55008309 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MI 707
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 7
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
D-67136 Fußgönheim
QM-Nr.: 49 02 0030801
Prüfgegenstand PKW-Sonderrad
Modell MILANO
Typ MI 707
Radgröße 7Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B9 MI 707 B9/Z18 Ø76-72,6 5/120/72,6 40 700 2120
Kennzeichnungen
KBA-Nummer 47541
Herstellerzeichen rial Germany
Radtyp und Ausführung MI 707 (s.o.)
Radgröße 7Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 30,5
S02 Serienschraube M14x1,5 Kegel 60° 140 32,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

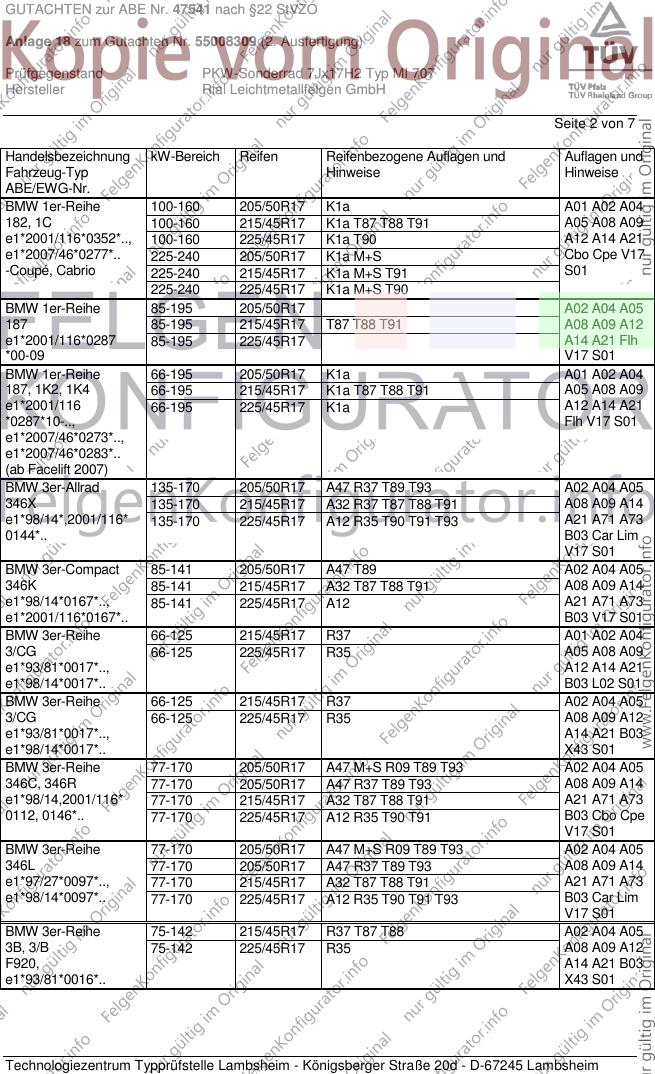

GUTACHTEN zur ABE Nr. 47541 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55008309 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MI 707
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 205/50R17 K1a A01 A02 A04
182, 1C 100-160 215/45R17 K1a T87 T88 T91 A05 A08 A09
e1*2001/116*0352*.., 100-160 225/45R17 K1a T90 A12 A14 A21
e1*2007/46*0277*.. 225-240 205/50R17 K1a M+S Cbo Cpe V17
-Coupé, Cabrio 225-240 215/45R17 K1a M+S T91 S01
225-240 225/45R17 K1a M+S T90
BMW 1er-Reihe 85-195 205/50R17 A02 A04 A05
187 85-195 215/45R17 T87 T88 T91 A08 A09 A12
e1*2001/116*0287 85-195 225/45R17 A14 A21 Flh
*00-09 V17 S01
BMW 1er-Reihe 66-195 205/50R17 K1a A01 A02 A04
187, 1K2, 1K4 66-195 215/45R17 K1a T87 T88 T91 A05 A08 A09
e1*2001/116 66-195 225/45R17 K1a A12 A14 A21
*0287*10-.., Flh V17 S01
e1*2007/46*0273*..,
e1*2007/46*0283*..
(ab Facelift 2007)
BMW 3er-Allrad 135-170 205/50R17 A47 R37 T89 T93 A02 A04 A05
346X 135-170 215/45R17 A32 R37 T87 T88 T91 A08 A09 A14
e1*98/14*,2001/116* 135-170 225/45R17 A12 R35 T90 T91 T93 A21 A71 A73
0144*.. B03 Car Lim
V17 S01
BMW 3er-Compact 85-141 205/50R17 A47 T89 A02 A04 A05
346K 85-141 215/45R17 A32 T87 T88 T91 A08 A09 A14
e1*98/14*0167*.., 85-141 225/45R17 A12 A21 A71 A73
e1*2001/116*0167*.. B03 V17 S01
BMW 3er-Reihe 66-125 215/45R17 R37 A01 A02 A04
3/CG 66-125 225/45R17 R35 A05 A08 A09
e1*93/81*0017*.., A12 A14 A21
e1*98/14*0017*.. B03 L02 S01
BMW 3er-Reihe 66-125 215/45R17 R37 A02 A04 A05
3/CG 66-125 225/45R17 R35 A08 A09 A12
e1*93/81*0017*.., A14 A21 B03
e1*98/14*0017*.. X43 S01
BMW 3er-Reihe 77-170 205/50R17 A47 M+S R09 T89 T93 A02 A04 A05
346C, 346R 77-170 205/50R17 A47 R37 T89 T93 A08 A09 A14
e1*98/14,2001/116* 77-170 215/45R17 A32 T87 T88 T91 A21 A71 A73
0112, 0146*.. 77-170 225/45R17 A12 R35 T90 T91 B03 Cbo Cpe
V17 S01
BMW 3er-Reihe 77-170 205/50R17 A47 M+S R09 T89 T93 A02 A04 A05
346L 77-170 205/50R17 A47 R37 T89 T93 A08 A09 A14
e1*97/27*0097*.., 77-170 215/45R17 A32 T87 T88 T91 A21 A71 A73
e1*98/14*0097*.. 77-170 225/45R17 A12 R35 T90 T91 T93 B03 Car Lim
V17 S01
BMW 3er-Reihe 75-142 215/45R17 R37 T87 T88 A02 A04 A05
3B, 3/B 75-142 225/45R17 R35 A08 A09 A12
F920, A14 A21 B03
e1*93/81*0016*.. X43 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

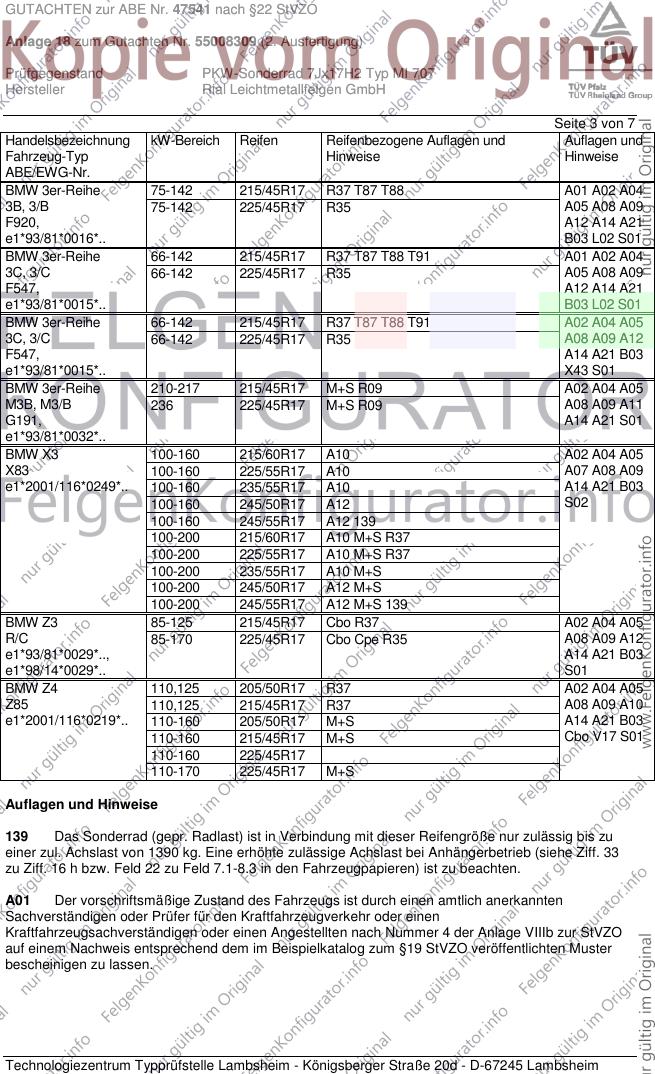

GUTACHTEN zur ABE Nr. 47541 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55008309 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MI 707
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 75-142 215/45R17 R37 T87 T88 A01 A02 A04
3B, 3/B 75-142 225/45R17 R35 A05 A08 A09
F920, A12 A14 A21
e1*93/81*0016*.. B03 L02 S01
BMW 3er-Reihe 66-142 215/45R17 R37 T87 T88 T91 A01 A02 A04
3C, 3/C 66-142 225/45R17 R35 A05 A08 A09
F547, A12 A14 A21
e1*93/81*0015*.. B03 L02 S01
BMW 3er-Reihe 66-142 215/45R17 R37 T87 T88 T91 A02 A04 A05
3C, 3/C 66-142 225/45R17 R35 A08 A09 A12
F547, A14 A21 B03
e1*93/81*0015*.. X43 S01
BMW 3er-Reihe 210-217 215/45R17 M+S R09 A02 A04 A05
M3B, M3/B 236 225/45R17 M+S R09 A08 A09 A11
G191, A14 A21 S01
e1*93/81*0032*..
BMW X3 100-160 215/60R17 A10 A02 A04 A05
X83 100-160 225/55R17 A10 A07 A08 A09
e1*2001/116*0249*.. 100-160 235/55R17 A10 A14 A21 B03
100-160 245/50R17 A12 S02
100-160 245/55R17 A12 139
100-200 215/60R17 A10 M+S R37
100-200 225/55R17 A10 M+S R37
100-200 235/55R17 A10 M+S
100-200 245/50R17 A12 M+S
100-200 245/55R17 A12 M+S 139
BMW Z3 85-125 215/45R17 Cbo R37 A02 A04 A05
R/C 85-170 225/45R17 Cbo Cpe R35 A08 A09 A12
e1*93/81*0029*.., A14 A21 B03
e1*98/14*0029*.. S01
BMW Z4 110,125 205/50R17 R37 A02 A04 A05
Z85 110,125 215/45R17 R37 A08 A09 A10
e1*2001/116*0219*.. 110-160 205/50R17 M+S A14 A21 B03
110-160 215/45R17 M+S Cbo V17 S01
110-160 225/45R17
110-170 225/45R17 M+S
Auflagen und Hinweise
139 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1390 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

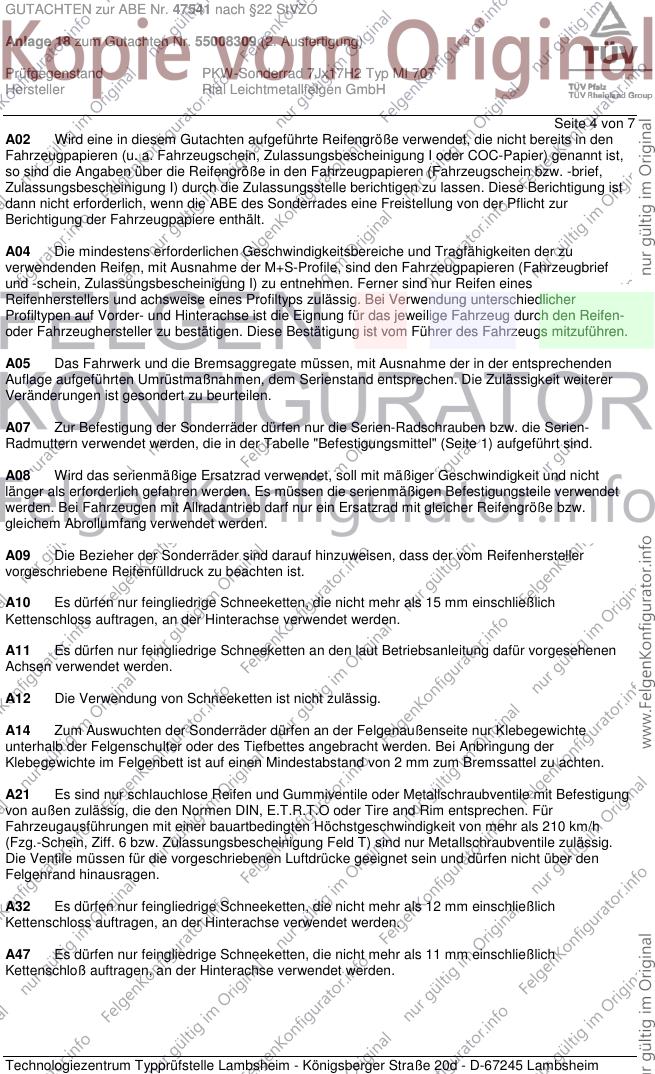

GUTACHTEN zur ABE Nr. 47541 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55008309 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MI 707
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 7
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A47 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloß auftragen, an der Hinterachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

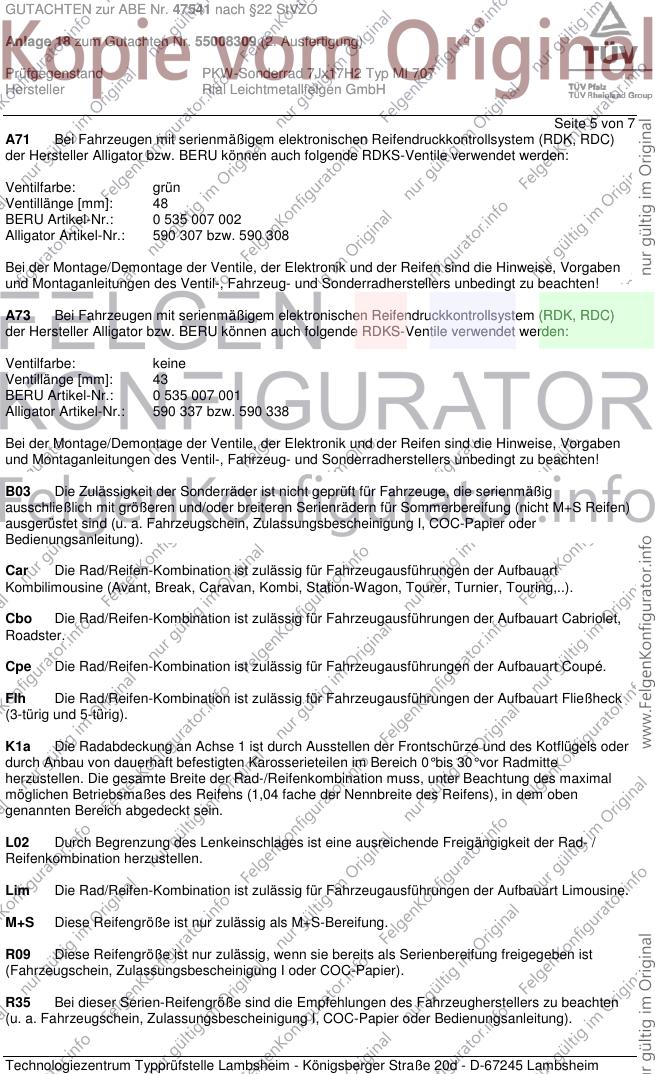

GUTACHTEN zur ABE Nr. 47541 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55008309 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MI 707
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 7
A71 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47541 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55008309 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MI 707
Hersteller Rial Leichtmetallfelgen GmbH

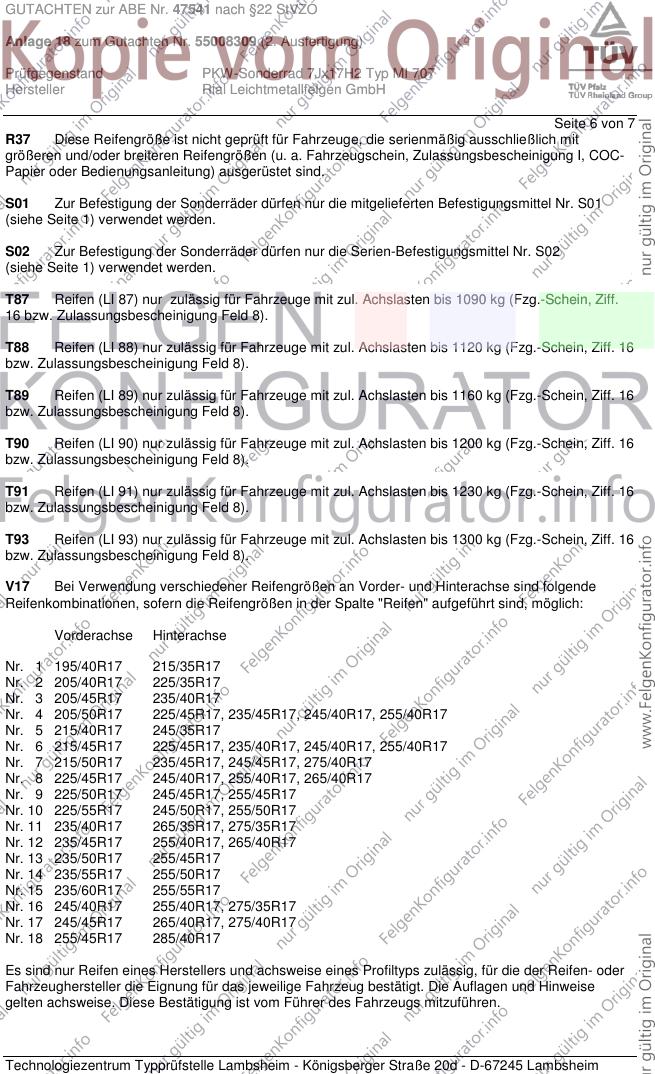

Seite 6 von 7
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47541 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55008309 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MI 707
Hersteller Rial Leichtmetallfelgen GmbH

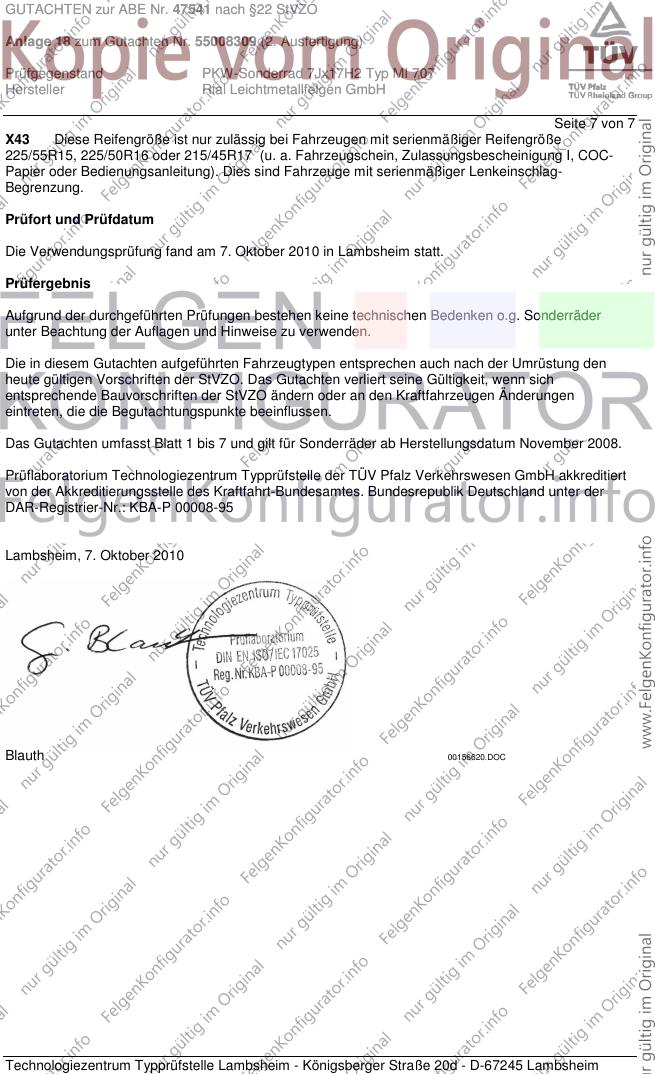

Seite 7 von 7
X43 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
225/55R15, 225/50R16 oder 215/45R17 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung). Dies sind Fahrzeuge mit serienmäßiger Lenkeinschlag-
Begrenzung.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 7. Oktober 2010 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum November 2008.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 7. Oktober 2010
Blauth 00156620.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
