TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0838-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9Jx20H2 Typ AX4-90020
und 9Jx20H2 Typ AX4-90020
Fertiger/Zulieferer Wheelworld GmbH

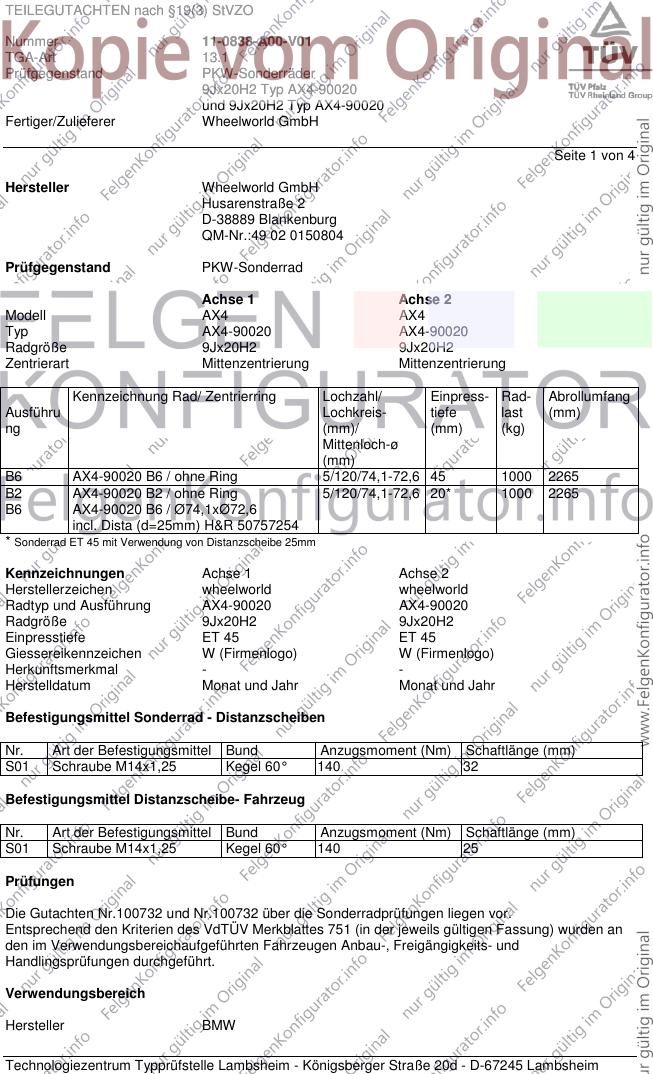

Seite 1 von 4
Hersteller Wheelworld GmbH
Husarenstraße 2
D-38889 Blankenburg
QM-Nr.:49 02 0150804
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell AX4 AX4
Typ AX4-90020 AX4-90020
Radgröße 9Jx20H2 9Jx20H2
Zentrierart Mittenzentrierung Mittenzentrierung
Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Ausführu Lochkreis- tiefe last (mm)
ng (mm)/ (mm) (kg)
Mittenloch-ø
(mm)
B6 AX4-90020 B6 / ohne Ring 5/120/74,1-72,6 45 1000 2265
B2 AX4-90020 B2 / ohne Ring 5/120/74,1-72,6 20* 1000 2265
B6 AX4-90020 B6 / Ø74,1xØ72,6
incl. Dista (d=25mm) H&R 50757254
* Sonderrad ET 45 mit Verwendung von Distanzscheibe 25mm
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen wheelworld wheelworld
Radtyp und Ausführung AX4-90020 AX4-90020
Radgröße 9Jx20H2 9Jx20H2
Einpresstiefe ET 45 ET 45
Giessereikennzeichen W (Firmenlogo) W (Firmenlogo)
Herkunftsmerkmal - -
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel Sonderrad - Distanzscheiben
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,25 Kegel 60° 140 32
Befestigungsmittel Distanzscheibe- Fahrzeug
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,25 Kegel 60° 140 25
Prüfungen
Die Gutachten Nr.100732 und Nr.100732 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0838-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9Jx20H2 Typ AX4-90020
und 9Jx20H2 Typ AX4-90020
Fertiger/Zulieferer Wheelworld GmbH

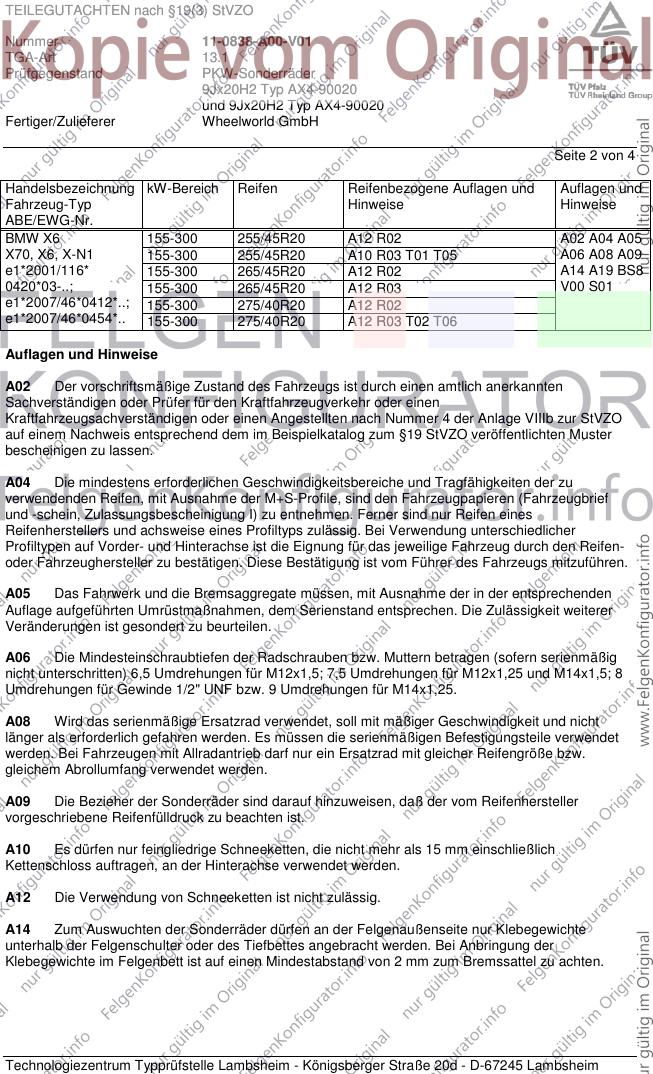

Seite 2 von 4
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW X6 155-300 255/45R20 A12 R02 A02 A04 A05
X70, X6, X-N1 155-300 255/45R20 A10 R03 T01 T05 A06 A08 A09
e1*2001/116* 155-300 265/45R20 A12 R02 A14 A19 BS8
0420*03-..; 155-300 265/45R20 A12 R03 V00 S01
e1*2007/46*0412*..; 155-300 275/40R20 A12 R02
e1*2007/46*0454*.. 155-300 275/40R20 A12 R03 T02 T06
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0838-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9Jx20H2 Typ AX4-90020
und 9Jx20H2 Typ AX4-90020
Fertiger/Zulieferer Wheelworld GmbH

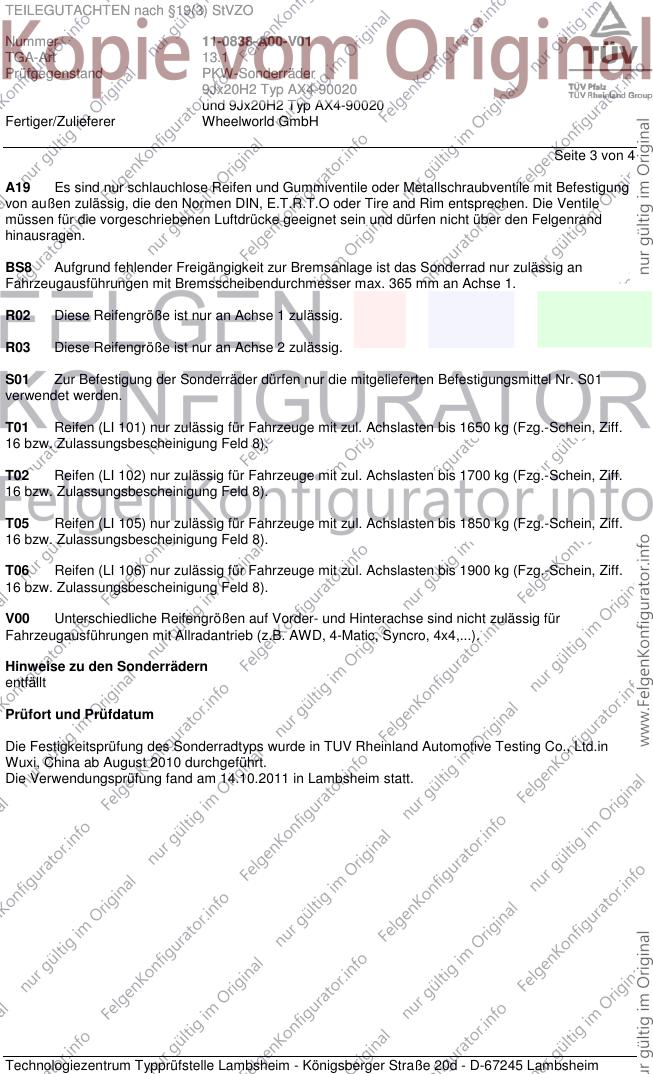

Seite 3 von 4
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
BS8 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nur zulässig an
Fahrzeugausführungen mit Bremsscheibendurchmesser max. 365 mm an Achse 1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T06 Reifen (LI 106) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1900 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Hinweise zu den Sonderrädern
entfällt
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TUV Rheinland Automotive Testing Co., Ltd.in
Wuxi, China ab August 2010 durchgeführt.
Die Verwendungsprüfung fand am 14.10.2011 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0838-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9Jx20H2 Typ AX4-90020
und 9Jx20H2 Typ AX4-90020
Fertiger/Zulieferer Wheelworld GmbH

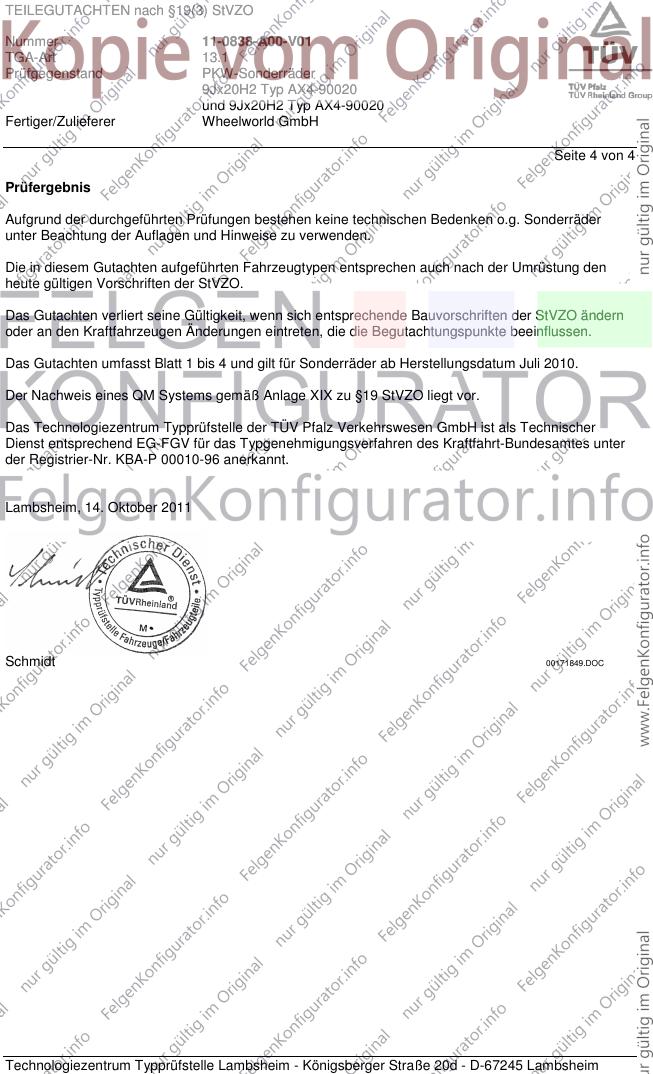

Seite 4 von 4
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 4 und gilt für Sonderräder ab Herstellungsdatum Juli 2010.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Das Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH ist als Technischer
Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-Bundesamtes unter
der Registrier-Nr. KBA-P 00010-96 anerkannt.
Lambsheim, 14. Oktober 2011
Schmidt 00171849.DOC
