Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 30
Seite : 1/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805

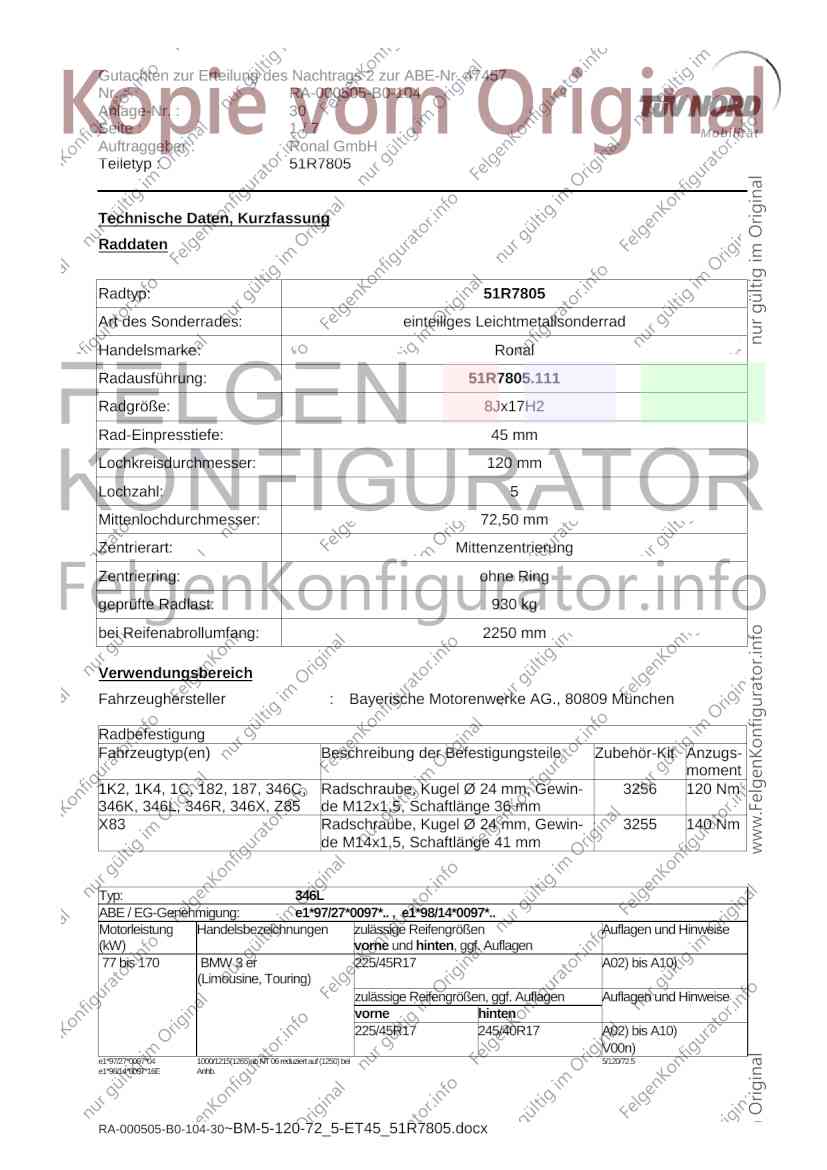

Technische Daten, Kurzfassung
Raddaten
Radtyp: 51R7805
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: Ronal
Radausführung: 51R7805.111
Radgröße: 8Jx17H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 120 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 930 kg
bei Reifenabrollumfang: 2250 mm
Verwendungsbereich
Fahrzeughersteller : Bayerische Motorenwerke AG., 80809 München
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile
Zubehör-Kit Anzugs-
moment
1K2, 1K4, 1C, 182, 187, 346C, Radschraube, Kugel Ø 24 mm, Gewin- 3256 120 Nm
346K, 346L, 346R, 346X, Z85 de M12x1,5, Schaftlänge 36 mm
X83 Radschraube, Kugel Ø 24 mm, Gewin- 3255 140 Nm
de M14x1,5, Schaftlänge 41 mm
Typ: 346L
ABE / EG-Genehmigung: e1*97/27*0097*.. , e1*98/14*0097*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 170 BMW 3 er 225/45R17 A02) bis A10)
(Limousine, Touring)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/45R17 245/40R17 A02) bis A10)
V00n)
e1*97/27*0097*04 1000/1215(1265)ab NT 06 reduziert auf (1250) bei 5/120/72.5
e1*98/14*0097*16E Anhb.
RA-000505-B0-104-30~BM-5-120-72_5-ET45_51R7805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 30
Seite : 2/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805

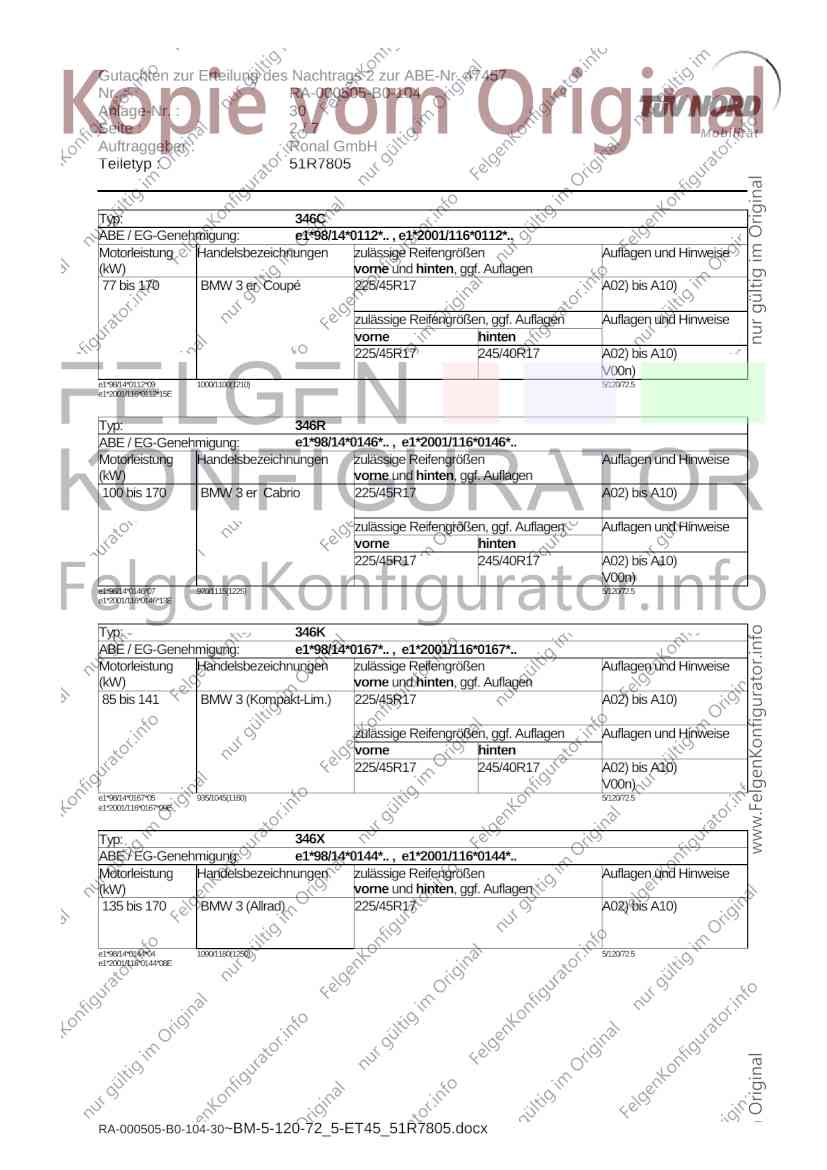

Typ: 346C
ABE / EG-Genehmigung: e1*98/14*0112*.. , e1*2001/116*0112*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 170 BMW 3 er Coupé 225/45R17 A02) bis A10)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/45R17 245/40R17 A02) bis A10)
V00n)
e1*98/14*0112*09 1000/1100(1210) 5/120/72.5
e1*2001/116*0112*15E
Typ: 346R
ABE / EG-Genehmigung: e1*98/14*0146*.. , e1*2001/116*0146*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 170 BMW 3 er Cabrio 225/45R17 A02) bis A10)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/45R17 245/40R17 A02) bis A10)
V00n)
e1*98/14*0146*07 970/1115(1225) 5/120/72.5
e1*2001/116*0146*13E
Typ: 346K
ABE / EG-Genehmigung: e1*98/14*0167*.. , e1*2001/116*0167*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 141 BMW 3 (Kompakt-Lim.) 225/45R17 A02) bis A10)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/45R17 245/40R17 A02) bis A10)
V00n)
e1*98/14*0167*05 935/1045(1160) 5/120/72.5
e1*2001/116*0167*09E
Typ: 346X
ABE / EG-Genehmigung: e1*98/14*0144*.. , e1*2001/116*0144*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
135 bis 170 BMW 3 (Allrad) 225/45R17 A02) bis A10)
e1*98/14*0144*04 1090/1180(1250) 5/120/72.5
e1*2001/116*0144*08E
RA-000505-B0-104-30~BM-5-120-72_5-ET45_51R7805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 30
Seite : 3/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805

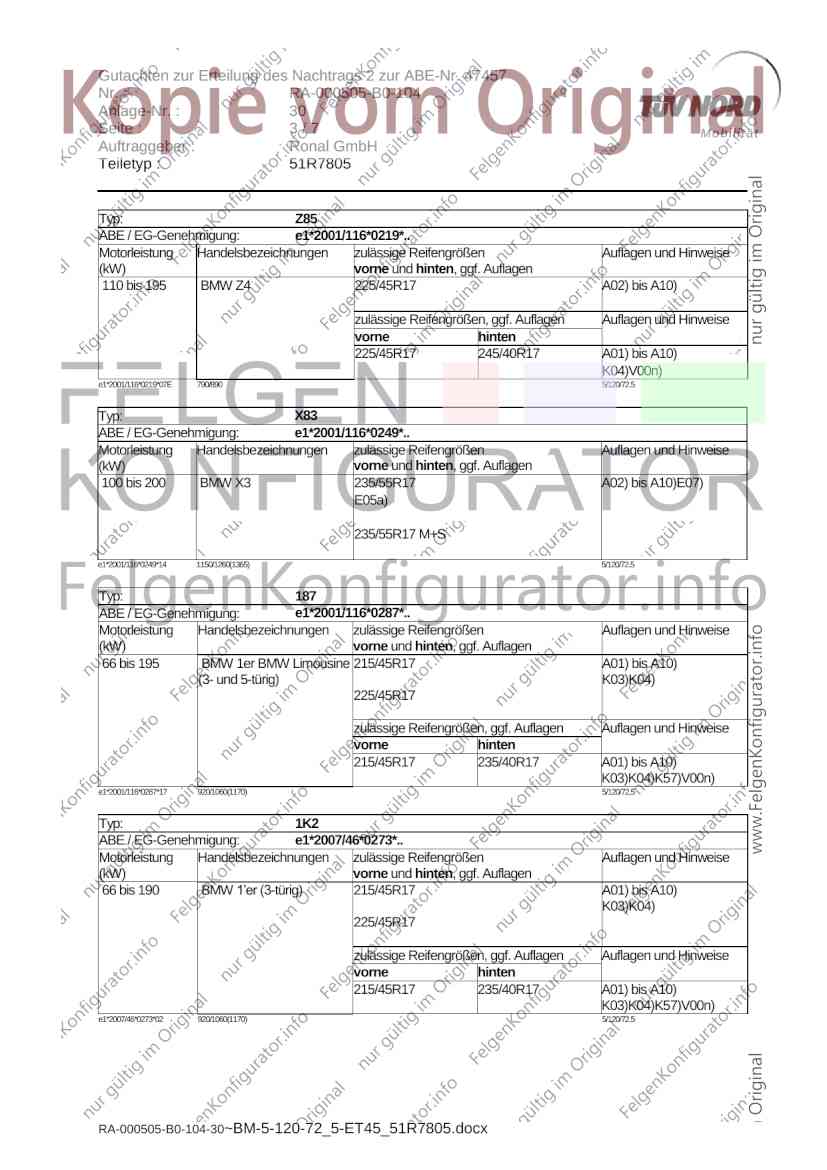

Typ: Z85
ABE / EG-Genehmigung: e1*2001/116*0219*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 195 BMW Z4 225/45R17 A02) bis A10)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/45R17 245/40R17 A01) bis A10)
K04)V00n)
e1*2001/116*0219*07E 790/890 5/120/72.5
Typ: X83
ABE / EG-Genehmigung: e1*2001/116*0249*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 200 BMW X3 235/55R17 A02) bis A10)E07)
E05a)
235/55R17 M+S
e1*2001/116*0249*14 1150/1260(1365) 5/120/72.5
Typ: 187
ABE / EG-Genehmigung: e1*2001/116*0287*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 195 BMW 1er BMW Limousine 215/45R17 A01) bis A10)
(3- und 5-türig) K03)K04)
225/45R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/45R17 235/40R17 A01) bis A10)
K03)K04)K57)V00n)
e1*2001/116*0287*17 920/1060(1170) 5/120/72,5
Typ: 1K2
ABE / EG-Genehmigung: e1*2007/46*0273*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 190 BMW 1’er (3-türig) 215/45R17 A01) bis A10)
K03)K04)
225/45R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/45R17 235/40R17 A01) bis A10)
K03)K04)K57)V00n)
e1*2007/46*0273*02 920/1060(1170) 5/120/72,5
RA-000505-B0-104-30~BM-5-120-72_5-ET45_51R7805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 30
Seite : 4/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805

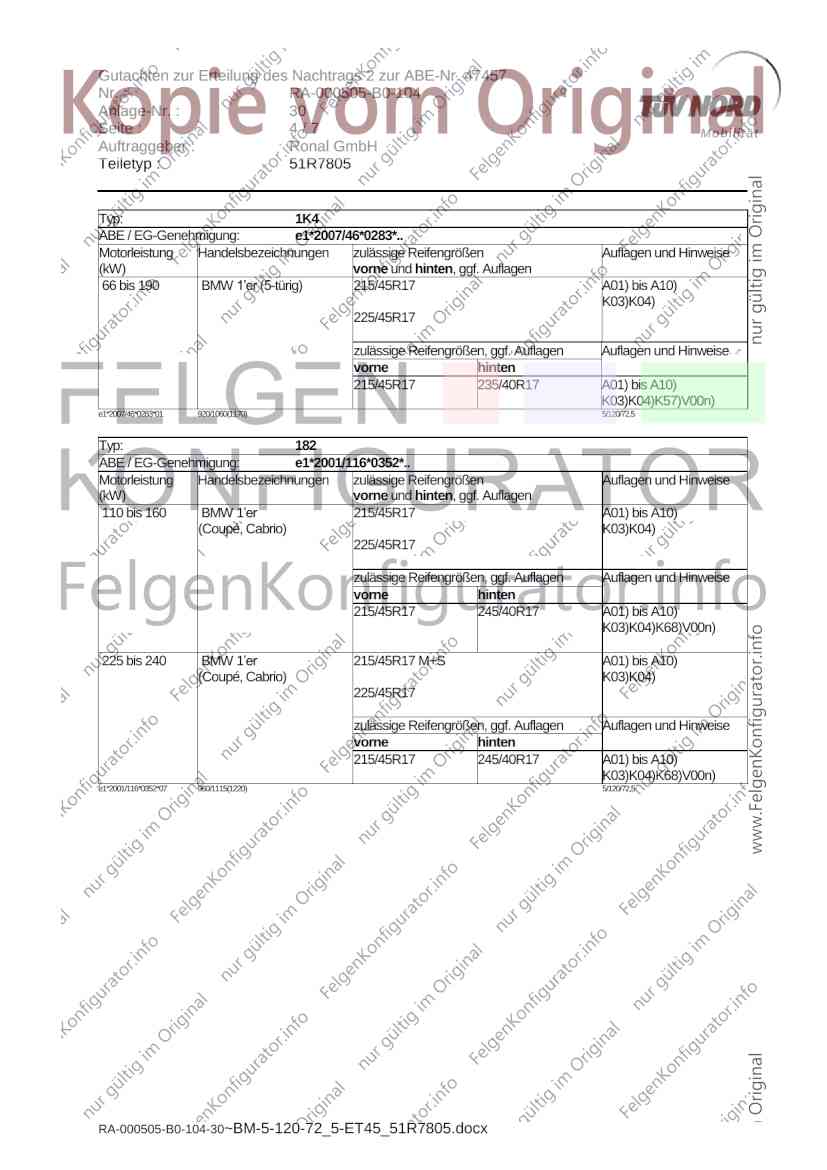

Typ: 1K4
ABE / EG-Genehmigung: e1*2007/46*0283*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 190 BMW 1’er (5-türig) 215/45R17 A01) bis A10)
K03)K04)
225/45R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/45R17 235/40R17 A01) bis A10)
K03)K04)K57)V00n)
e1*2007/46*0283*01 920/1060(1170) 5/120/72,5
Typ: 182
ABE / EG-Genehmigung: e1*2001/116*0352*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 160 BMW 1’er 215/45R17 A01) bis A10)
(Coupé, Cabrio) K03)K04)
225/45R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/45R17 245/40R17 A01) bis A10)
K03)K04)K68)V00n)
225 bis 240 BMW 1’er 215/45R17 M+S A01) bis A10)
(Coupé, Cabrio) K03)K04)
225/45R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/45R17 245/40R17 A01) bis A10)
K03)K04)K68)V00n)
e1*2001/116*0352*07 960/1115(1220) 5/120/72,5
RA-000505-B0-104-30~BM-5-120-72_5-ET45_51R7805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 30
Seite : 5/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805

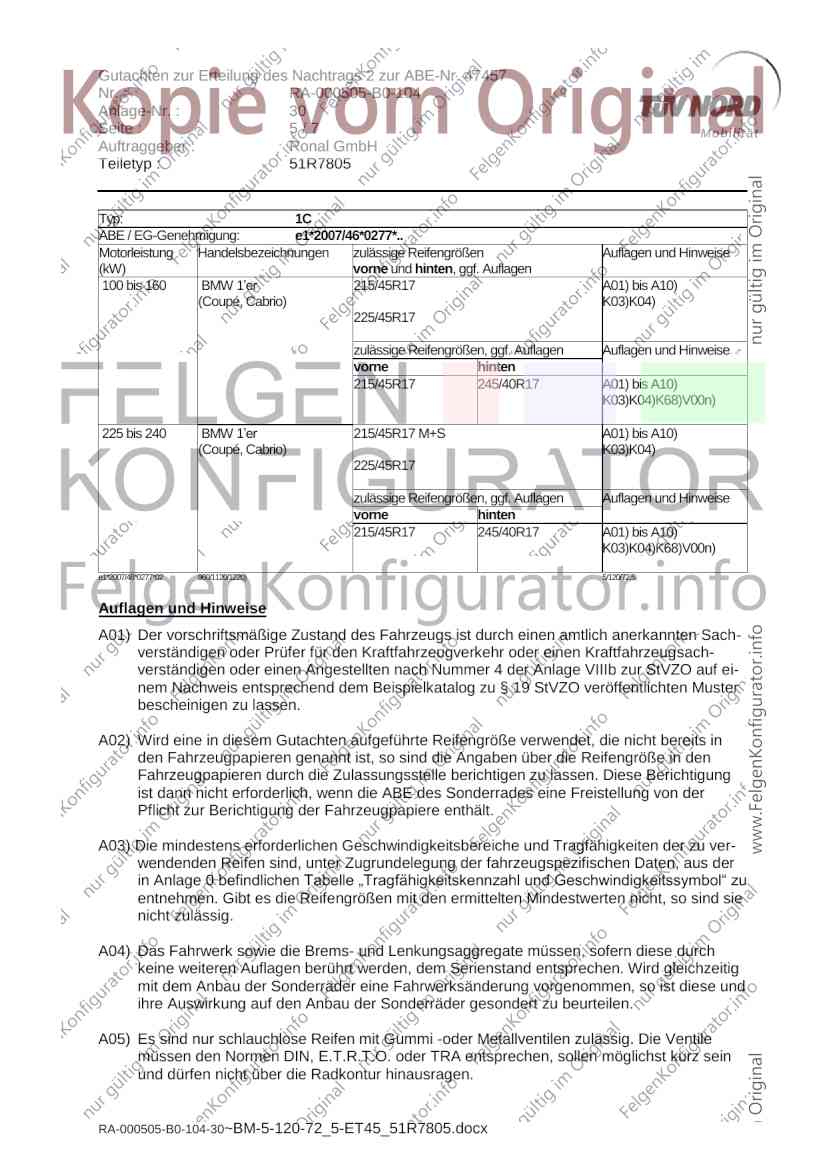

Typ: 1C
ABE / EG-Genehmigung: e1*2007/46*0277*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 160 BMW 1’er 215/45R17 A01) bis A10)
(Coupé, Cabrio) K03)K04)
225/45R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/45R17 245/40R17 A01) bis A10)
K03)K04)K68)V00n)
225 bis 240 BMW 1’er 215/45R17 M+S A01) bis A10)
(Coupé, Cabrio) K03)K04)
225/45R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/45R17 245/40R17 A01) bis A10)
K03)K04)K68)V00n)
e1*2007/46*0277*02 960/1120/1220) 5/120/72,5
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf ei-
nem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu ver-
wendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
RA-000505-B0-104-30~BM-5-120-72_5-ET45_51R7805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 30
Seite : 6/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805

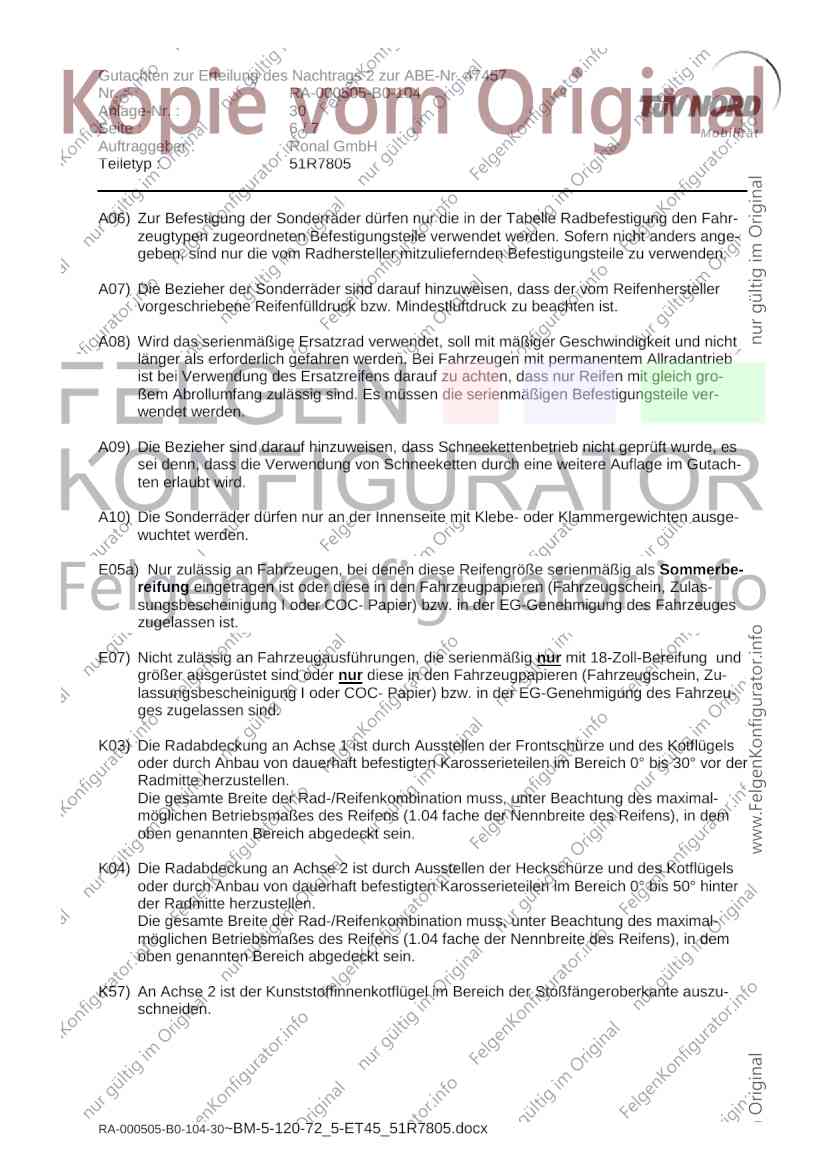

A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den Fahr-
zeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders ange-
geben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich gro-
ßem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile ver-
wendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutach-
ten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten ausge-
wuchtet werden.
E05a) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße serienmäßig als Sommerbe-
reifung eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulas-
sungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges
zugelassen ist.
E07) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 18-Zoll-Bereifung und
größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein, Zu-
lassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeu-
ges zugelassen sind.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K57) An Achse 2 ist der Kunststoffinnenkotflügel im Bereich der Stoßfängeroberkante auszu-
schneiden.
RA-000505-B0-104-30~BM-5-120-72_5-ET45_51R7805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 30
Seite : 7/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805

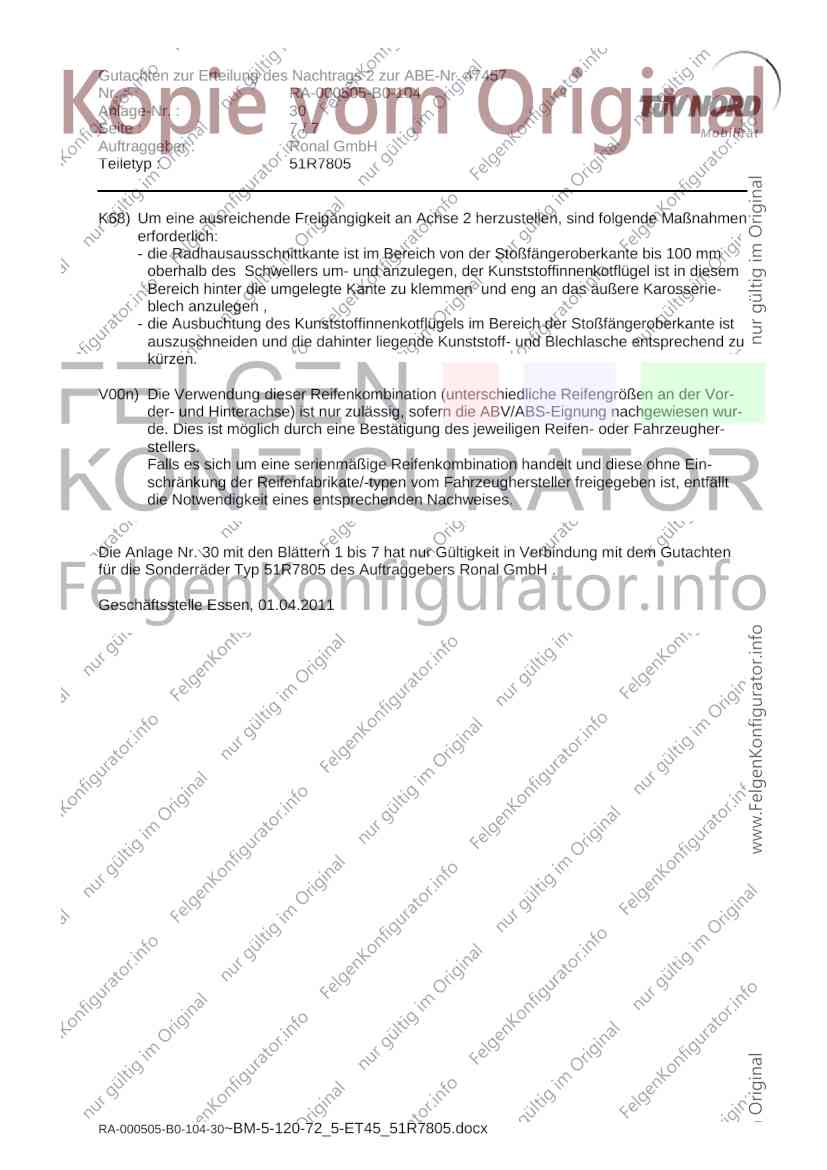

K68) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
- die Radhausausschnittkante ist im Bereich von der Stoßfängeroberkante bis 100 mm
oberhalb des Schwellers um- und anzulegen, der Kunststoffinnenkotflügel ist in diesem
Bereich hinter die umgelegte Kante zu klemmen und eng an das äußere Karosserie-
blech anzulegen ,
- die Ausbuchtung des Kunststoffinnenkotflügels im Bereich der Stoßfängeroberkante ist
auszuschneiden und die dahinter liegende Kunststoff- und Blechlasche entsprechend zu
kürzen.
V00n) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vor-
der- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wur-
de. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugher-
stellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne Ein-
schränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 30 mit den Blättern 1 bis 7 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 51R7805 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 01.04.2011
RA-000505-B0-104-30~BM-5-120-72_5-ET45_51R7805.docx
