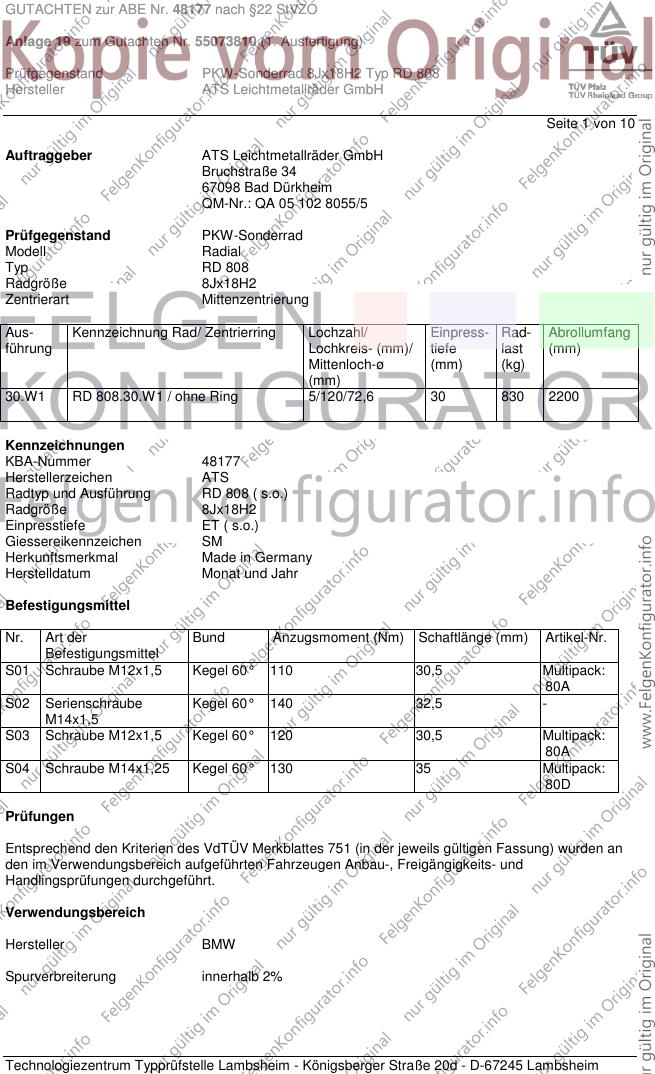

GUTACHTEN zur ABE Nr. 48177 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55073810 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RD 808
Hersteller ATS Leichtmetallräder GmbH
Seite 1 von 10
Auftraggeber ATS Leichtmetallräder GmbH
Bruchstraße 34
67098 Bad Dürkheim
QM-Nr.: QA 05 102 8055/5
Prüfgegenstand PKW-Sonderrad
Modell Radial
Typ RD 808
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
30.W1 RD 808.30.W1 / ohne Ring 5/120/72,6 30 830 2200
Kennzeichnungen
KBA-Nummer 48177
Herstellerzeichen ATS
Radtyp und Ausführung RD 808 ( s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET ( s.o.)
Giessereikennzeichen SM
Herkunftsmerkmal Made in Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M12x1,5 Kegel 60° 110 30,5 Multipack:
80A
S02 Serienschraube Kegel 60° 140 32,5 -
M14x1,5
S03 Schraube M12x1,5 Kegel 60° 120 30,5 Multipack:
80A
S04 Schraube M14x1,25 Kegel 60° 130 35 Multipack:
80D
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%

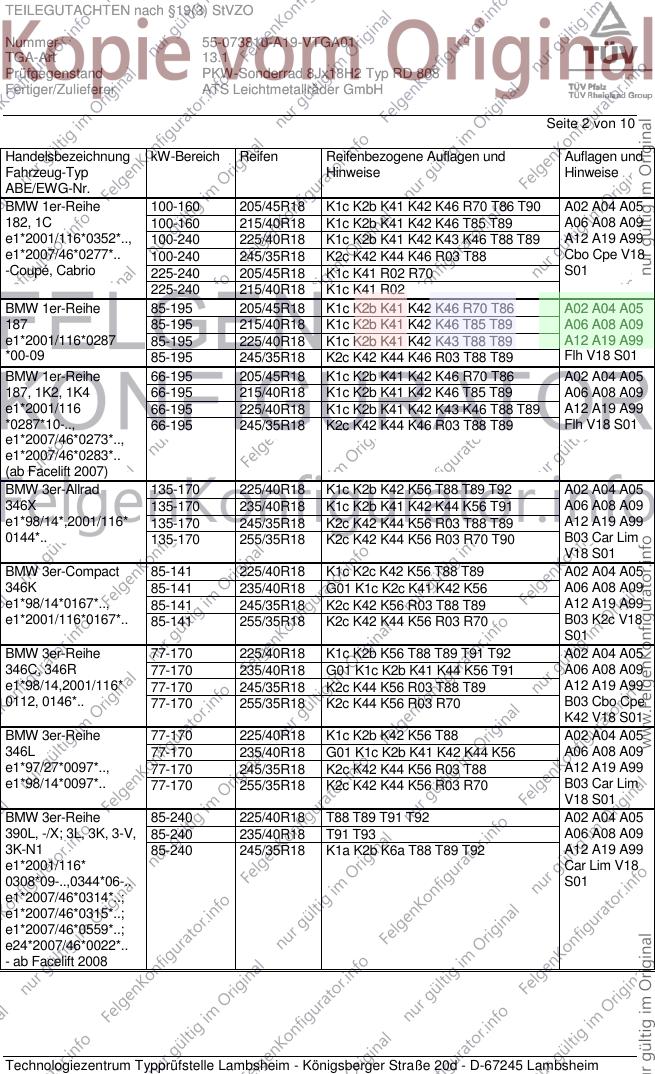

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

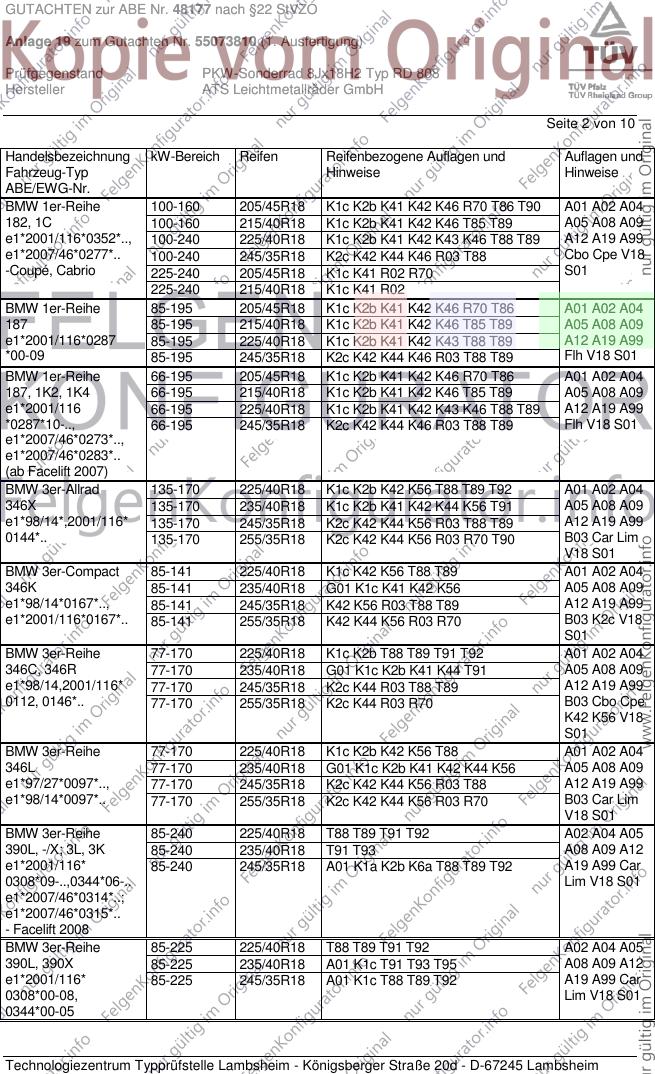

GUTACHTEN zur ABE Nr. 48177 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55073810 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RD 808
Hersteller ATS Leichtmetallräder GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 205/45R18 K1c K2b K41 K42 K46 R70 T86 T90 A01 A02 A04
182, 1C 100-160 215/40R18 K1c K2b K41 K42 K46 T85 T89 A05 A08 A09
e1*2001/116*0352*.., 100-240 225/40R18 K1c K2b K41 K42 K43 K46 T88 T89 A12 A19 A99
e1*2007/46*0277*.. 100-240 245/35R18 K2c K42 K44 K46 R03 T88 Cbo Cpe V18
-Coupé, Cabrio 225-240 205/45R18 K1c K41 R02 R70 S01
225-240 215/40R18 K1c K41 R02
BMW 1er-Reihe 85-195 205/45R18 K1c K2b K41 K42 K46 R70 T86 A01 A02 A04
187 85-195 215/40R18 K1c K2b K41 K42 K46 T85 T89 A05 A08 A09
e1*2001/116*0287 85-195 225/40R18 K1c K2b K41 K42 K43 T88 T89 A12 A19 A99
*00-09 85-195 245/35R18 K2c K42 K44 K46 R03 T88 T89 Flh V18 S01
BMW 1er-Reihe 66-195 205/45R18 K1c K2b K41 K42 K46 R70 T86 A01 A02 A04
187, 1K2, 1K4 66-195 215/40R18 K1c K2b K41 K42 K46 T85 T89 A05 A08 A09
e1*2001/116 66-195 225/40R18 K1c K2b K41 K42 K43 K46 T88 T89 A12 A19 A99
*0287*10-.., 66-195 245/35R18 K2c K42 K44 K46 R03 T88 T89 Flh V18 S01
e1*2007/46*0273*..,
e1*2007/46*0283*..
(ab Facelift 2007)
BMW 3er-Allrad 135-170 225/40R18 K1c K2b K42 K56 T88 T89 T92 A01 A02 A04
346X 135-170 235/40R18 K1c K2b K41 K42 K44 K56 T91 A05 A08 A09
e1*98/14*,2001/116* 135-170 245/35R18 K2c K42 K44 K56 R03 T88 T89 A12 A19 A99
0144*.. 135-170 255/35R18 K2c K42 K44 K56 R03 R70 T90 B03 Car Lim
V18 S01
BMW 3er-Compact 85-141 225/40R18 K1c K42 K56 T88 T89 A01 A02 A04
346K 85-141 235/40R18 G01 K1c K41 K42 K56 A05 A08 A09
e1*98/14*0167*.., 85-141 245/35R18 K42 K56 R03 T88 T89 A12 A19 A99
e1*2001/116*0167*.. 85-141 255/35R18 K42 K44 K56 R03 R70 B03 K2c V18
S01
BMW 3er-Reihe 77-170 225/40R18 K1c K2b T88 T89 T91 T92 A01 A02 A04
346C, 346R 77-170 235/40R18 G01 K1c K2b K41 K44 T91 A05 A08 A09
e1*98/14,2001/116* 77-170 245/35R18 K2c K44 R03 T88 T89 A12 A19 A99
0112, 0146*.. 77-170 255/35R18 K2c K44 R03 R70 B03 Cbo Cpe
K42 K56 V18
S01
BMW 3er-Reihe 77-170 225/40R18 K1c K2b K42 K56 T88 A01 A02 A04
346L 77-170 235/40R18 G01 K1c K2b K41 K42 K44 K56 A05 A08 A09
e1*97/27*0097*.., 77-170 245/35R18 K2c K42 K44 K56 R03 T88 A12 A19 A99
e1*98/14*0097*.. 77-170 255/35R18 K2c K42 K44 K56 R03 R70 B03 Car Lim
V18 S01
BMW 3er-Reihe 85-240 225/40R18 T88 T89 T91 T92 A02 A04 A05
390L, -/X; 3L, 3K 85-240 235/40R18 T91 T93 A08 A09 A12
e1*2001/116* 85-240 245/35R18 A01 K1a K2b K6a T88 T89 T92 A19 A99 Car
0308*09-..,0344*06-.. Lim V18 S01
e1*2007/46*0314*..;
e1*2007/46*0315*..
- Facelift 2008
BMW 3er-Reihe 85-225 225/40R18 T88 T89 T91 T92 A02 A04 A05
390L, 390X 85-225 235/40R18 A01 K1c T91 T93 T95 A08 A09 A12
e1*2001/116* 85-225 245/35R18 A01 K1c T88 T89 T92 A19 A99 Car
0308*00-08, Lim V18 S01
0344*00-05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48177 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55073810 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RD 808
Hersteller ATS Leichtmetallräder GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 90-240 225/40R18 A01 K1c T88 T89 T91 A02 A04 A05
392C, -/X; 3C 90-240 235/40R18 A01 K1c K41 T91 A08 A09 A12
e1*2001/116*0346*.., 90-240 245/35R18 A01 K1c K41 T88 T89 T92 A19 A99 Cbo
e1*2001/116*0344*..; Cpe V18 S01
e1*2007/46*0316*..
- Coupé/Cabrio
BMW 5er-GT 155-300 245/45R18 A10 T00 A02 A04 A05
GT 155-300 245/50R18 A10 A08 A09 A19
e1*2007/46*0215*.. 155-300 255/45R18 A10 T03 T99 A99 Flh L05
Gran Turismo NBF S04
- ohne Allradlenkung
BMW 5er-GT 155-300 245/45R18 A10 A84 T00 A02 A04 A05
GT 155-300 245/50R18 A10 A84 A08 A09 A19
e1*2007/46*0215*.. 155-300 255/45R18 A10 A84 T03 T99 A99 Flh L04
Gran Turismo NBF S04
- mit Allradlenkung
BMW 5er-Reihe 120-225 225/50R18 A32 A84 R37 T95 A02 A04 A05
5L 120-225 235/45R18 A10 A84 R37 T94 T98 A08 A09 A19
e1*2007/46*0363*.. 120-225 245/45R18 A32 A84 T00 T96 A58 A99 L04
- mit Allradlenkung Lim V18 S04
BMW 5er-Reihe 120-225 225/50R18 A32 R37 T95 A02 A04 A05
5L 120-225 235/45R18 A10 R37 T94 T98 A08 A09 A19
e1*2007/46*0363*.. 120-225 245/45R18 A32 T00 T96 A58 A99 L05
- ohne Allradlenkung Lim V18 S04
BMW 5er-Reihe 4x4 145-200 225/45R18 R37 T91 T95 A02 A04 A05
560X 145-200 235/40R18 A01 K1a R37 T91 T93 T95 A08 A09 A12
e1*2001/116*0322*.. 145-200 245/40R18 A01 K1a K1b A19 A56 A99
Lim S03
BMW 5er-Touring 120-225 225/50R18 A32 M+S R37 T95 T99 A02 A04 A05
5K, K-N1 120-225 235/45R18 A10 A84 R37 T98 A08 A09 A19
e1*2007/46*0455*.., 120-225 245/45R18 A32 A84 T00 T96 A58 A99 Car
e1*2007/46*0508*.. 150, 190 225/50R18 A32 A84 NoD R37 T95 F40 L04 V18
- mit Allradlenkung S04
BMW 5er-Touring 120-225 225/50R18 A32 M+S R37 T95 T99 A02 A04 A05
5K, K-N1 120-225 235/45R18 A10 R37 T98 A08 A09 A19
e1*2007/46*0455*.., 120-225 245/45R18 A32 T00 T96 A58 A99 Car
e1*2007/46*0508*.. 150, 190 225/50R18 A32 NoD R37 T95 F40 L05 V18
- ohne Allradlenkung S04
BMW 5er-Touring 4x4 145-200 225/45R18 R37 T95 A02 A04 A05
560X 145-200 235/40R18 A01 K1a R37 T93 T95 A08 A09 A12
e1*2001/116*0322*.. 145-200 245/40R18 A01 K1a K1b T93 T97 A19 A56 A99
Car S03
BMW 7er-Reihe 155-400 245/45R18 A10 A84 T00 T96 A02 A04 A05
701, 7L 155-400 245/50R18 A10 A84 A08 A09 A19
e1*2001/116*0490*..; 155-400 255/45R18 A10 A84 T03 T99 A99 L04 NBF
e1*2007/46*0276*.. S04
- mit Allradlenkung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48177 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55073810 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RD 808
Hersteller ATS Leichtmetallräder GmbH

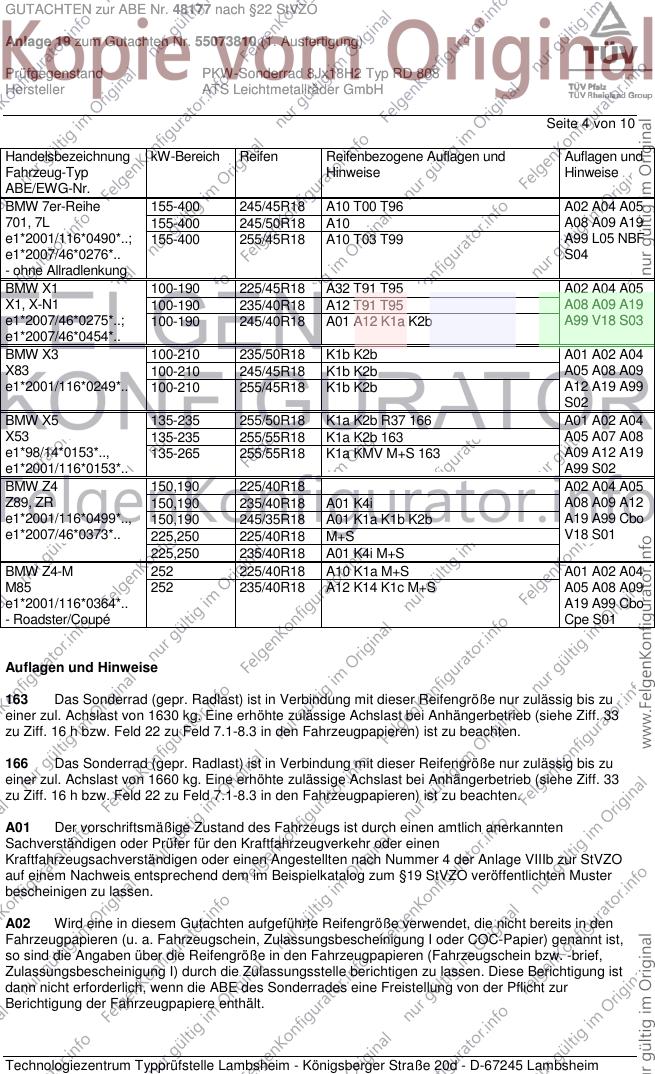

Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 7er-Reihe 155-400 245/45R18 A10 T00 T96 A02 A04 A05
701, 7L 155-400 245/50R18 A10 A08 A09 A19
e1*2001/116*0490*..; 155-400 255/45R18 A10 T03 T99 A99 L05 NBF
e1*2007/46*0276*.. S04
- ohne Allradlenkung
BMW X1 100-190 225/45R18 A32 T91 T95 A02 A04 A05
X1, X-N1 100-190 235/40R18 A12 T91 T95 A08 A09 A19
e1*2007/46*0275*..; 100-190 245/40R18 A01 A12 K1a K2b A99 V18 S03
e1*2007/46*0454*..
BMW X3 100-210 235/50R18 K1b K2b A01 A02 A04
X83 100-210 245/45R18 K1b K2b A05 A08 A09
e1*2001/116*0249*.. 100-210 255/45R18 K1b K2b A12 A19 A99
S02
BMW X5 135-235 255/50R18 K1a K2b R37 166 A01 A02 A04
X53 135-235 255/55R18 K1a K2b 163 A05 A07 A08
e1*98/14*0153*.., 135-265 255/55R18 K1a KMV M+S 163 A09 A12 A19
e1*2001/116*0153*.. A99 S02
BMW Z4 150,190 225/40R18 A02 A04 A05
Z89, ZR 150,190 235/40R18 A01 K4i A08 A09 A12
e1*2001/116*0499*.., 150,190 245/35R18 A01 K1a K1b K2b A19 A99 Cbo
e1*2007/46*0373*.. 225,250 225/40R18 M+S V18 S01
225,250 235/40R18 A01 K4i M+S
BMW Z4-M 252 225/40R18 A10 K1a M+S A01 A02 A04
M85 252 235/40R18 A12 K14 K1c M+S A05 A08 A09
e1*2001/116*0364*.. A19 A99 Cbo
- Roadster/Coupé Cpe S01
Auflagen und Hinweise
163 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1630 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
166 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1660 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

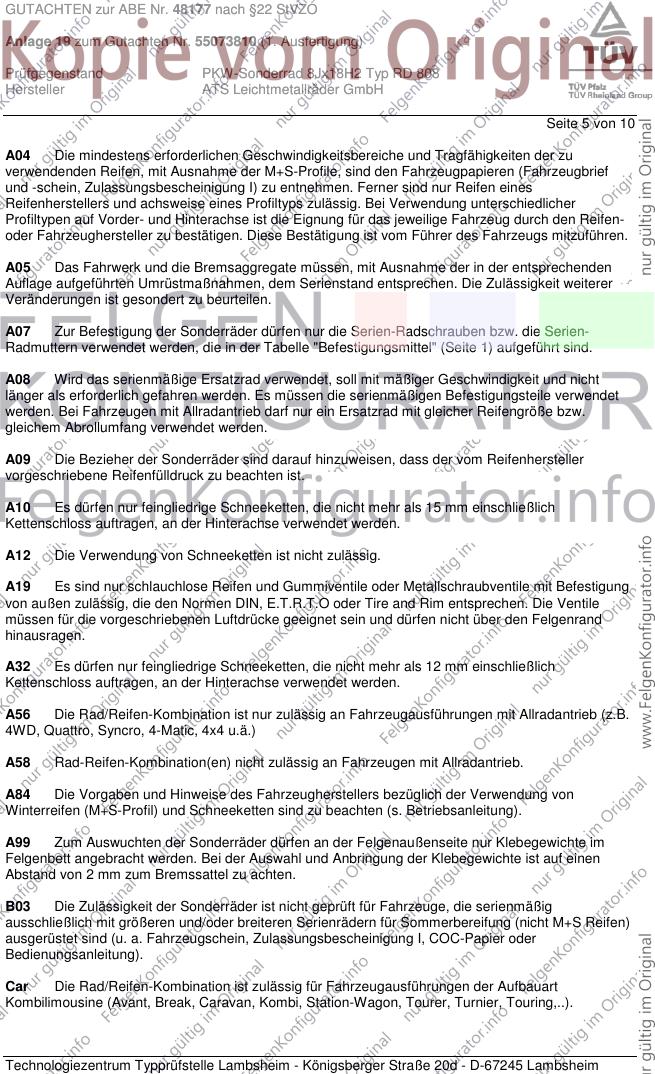

GUTACHTEN zur ABE Nr. 48177 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55073810 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RD 808
Hersteller ATS Leichtmetallräder GmbH
Seite 5 von 10
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A99 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte im
Felgenbett angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen
Abstand von 2 mm zum Bremssattel zu achten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

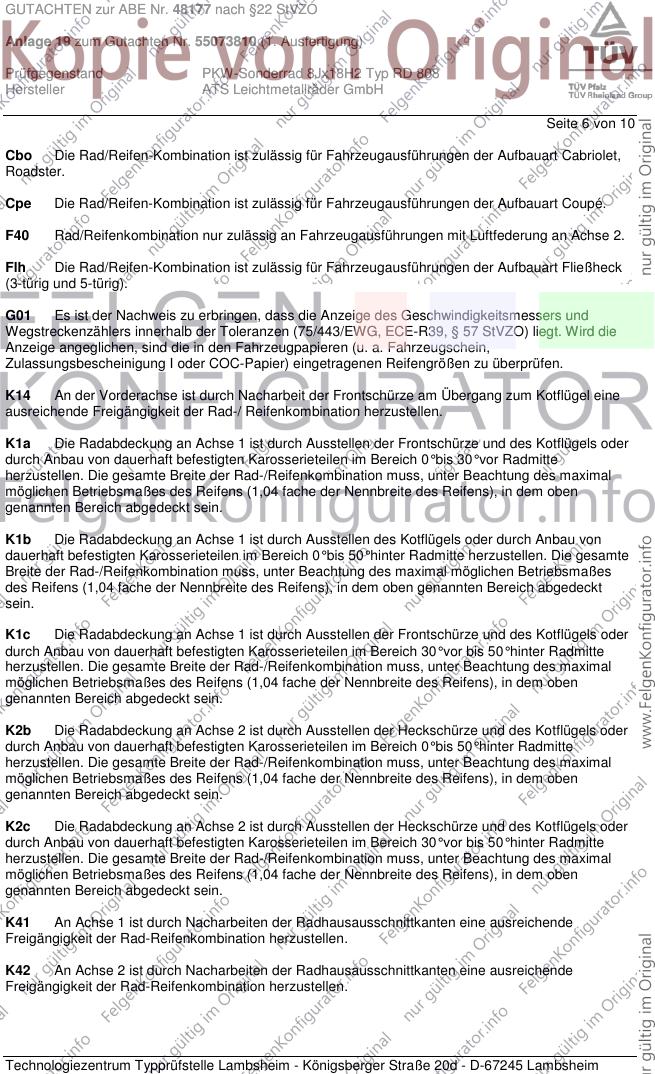

GUTACHTEN zur ABE Nr. 48177 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55073810 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RD 808
Hersteller ATS Leichtmetallräder GmbH
Seite 6 von 10
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

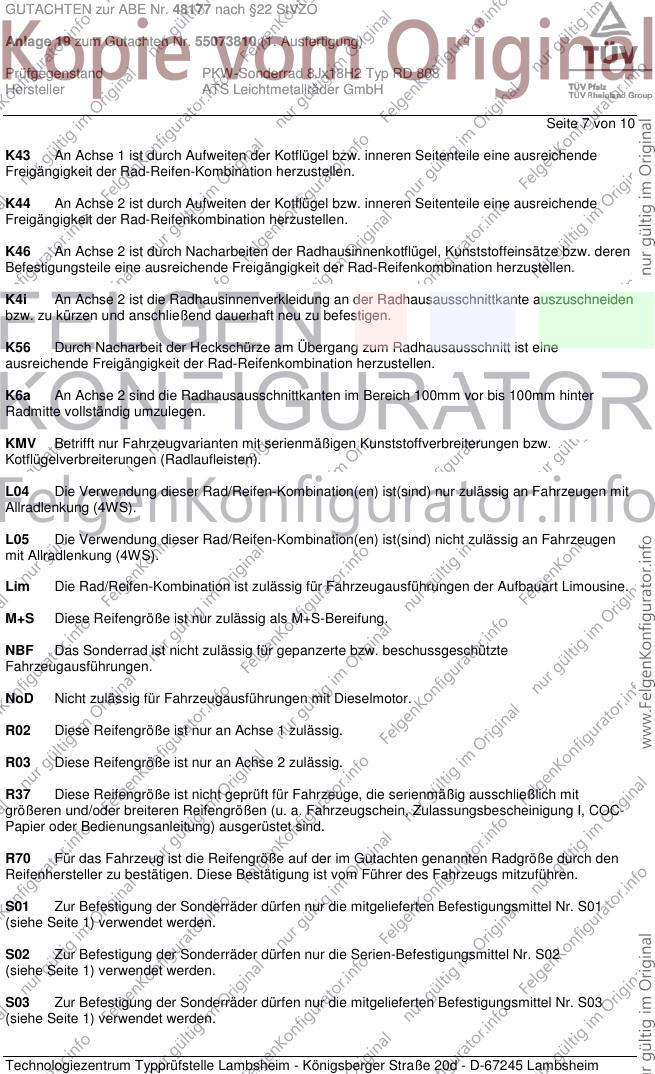

GUTACHTEN zur ABE Nr. 48177 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55073810 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RD 808
Hersteller ATS Leichtmetallräder GmbH
Seite 7 von 10
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 100mm hinter
Radmitte vollständig umzulegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

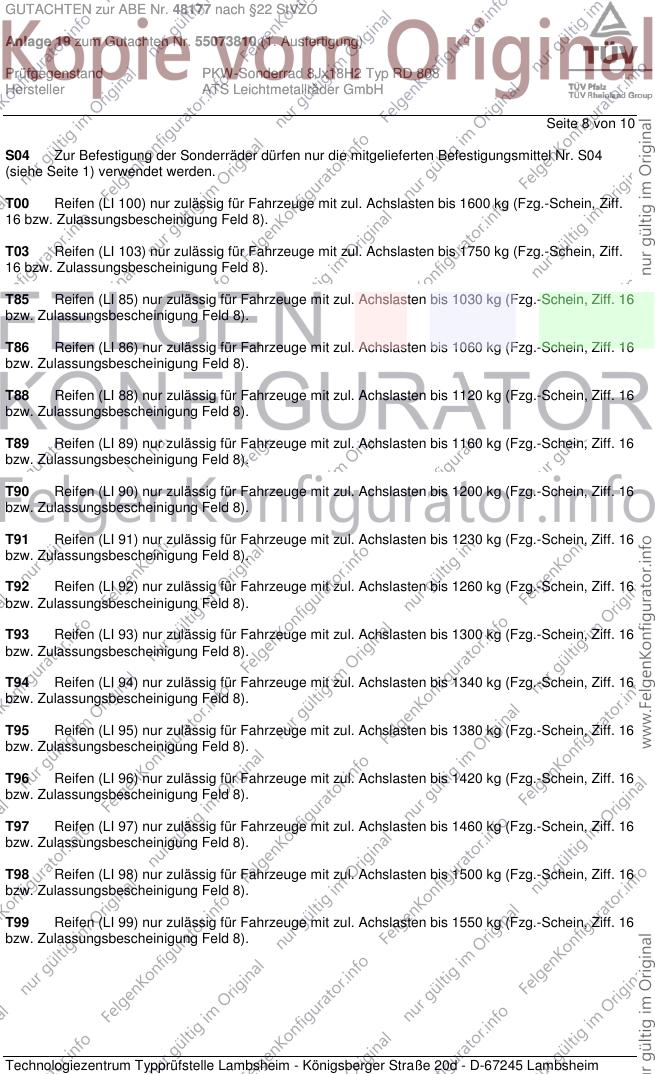

GUTACHTEN zur ABE Nr. 48177 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55073810 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RD 808
Hersteller ATS Leichtmetallräder GmbH
Seite 8 von 10
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48177 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55073810 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RD 808
Hersteller ATS Leichtmetallräder GmbH
Seite 9 von 10
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18, 265/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 26. Oktober 2010 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48177 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55073810 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RD 808
Hersteller ATS Leichtmetallräder GmbH
Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Juli 2010.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 26. Oktober 2010
Blauth 00157532.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

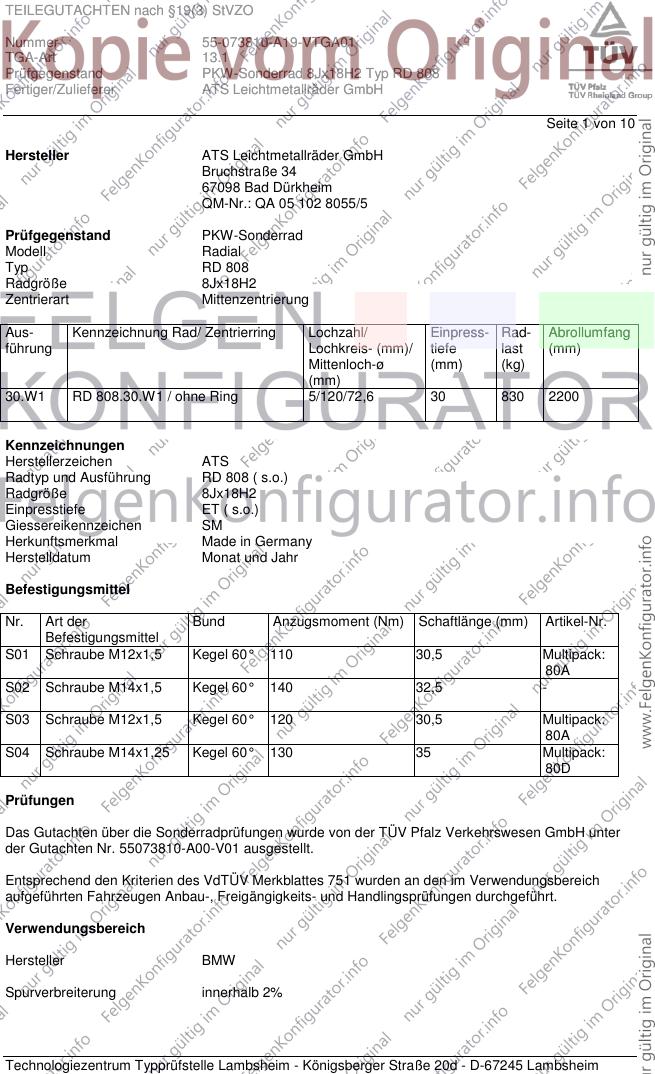

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-073810-A19-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RD 808
Fertiger/Zulieferer ATS Leichtmetallräder GmbH
Seite 1 von 10
Hersteller ATS Leichtmetallräder GmbH
Bruchstraße 34
67098 Bad Dürkheim
QM-Nr.: QA 05 102 8055/5
Prüfgegenstand PKW-Sonderrad
Modell Radial
Typ RD 808
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
30.W1 RD 808.30.W1 / ohne Ring 5/120/72,6 30 830 2200
Kennzeichnungen
Herstellerzeichen ATS
Radtyp und Ausführung RD 808 ( s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET ( s.o.)
Giessereikennzeichen SM
Herkunftsmerkmal Made in Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M12x1,5 Kegel 60° 110 30,5 Multipack:
80A
S02 Schraube M14x1,5 Kegel 60° 140 32,5 -
S03 Schraube M12x1,5 Kegel 60° 120 30,5 Multipack:
80A
S04 Schraube M14x1,25 Kegel 60° 130 35 Multipack:
80D
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55073810-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-073810-A19-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RD 808
Fertiger/Zulieferer ATS Leichtmetallräder GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 205/45R18 K1c K2b K41 K42 K46 R70 T86 T90 A02 A04 A05
182, 1C 100-160 215/40R18 K1c K2b K41 K42 K46 T85 T89 A06 A08 A09
e1*2001/116*0352*.., 100-240 225/40R18 K1c K2b K41 K42 K43 K46 T88 T89 A12 A19 A99
e1*2007/46*0277*.. 100-240 245/35R18 K2c K42 K44 K46 R03 T88 Cbo Cpe V18
-Coupé, Cabrio 225-240 205/45R18 K1c K41 R02 R70 S01
225-240 215/40R18 K1c K41 R02
BMW 1er-Reihe 85-195 205/45R18 K1c K2b K41 K42 K46 R70 T86 A02 A04 A05
187 85-195 215/40R18 K1c K2b K41 K42 K46 T85 T89 A06 A08 A09
e1*2001/116*0287 85-195 225/40R18 K1c K2b K41 K42 K43 T88 T89 A12 A19 A99
*00-09 85-195 245/35R18 K2c K42 K44 K46 R03 T88 T89 Flh V18 S01
BMW 1er-Reihe 66-195 205/45R18 K1c K2b K41 K42 K46 R70 T86 A02 A04 A05
187, 1K2, 1K4 66-195 215/40R18 K1c K2b K41 K42 K46 T85 T89 A06 A08 A09
e1*2001/116 66-195 225/40R18 K1c K2b K41 K42 K43 K46 T88 T89 A12 A19 A99
*0287*10-.., 66-195 245/35R18 K2c K42 K44 K46 R03 T88 T89 Flh V18 S01
e1*2007/46*0273*..,
e1*2007/46*0283*..
(ab Facelift 2007)
BMW 3er-Allrad 135-170 225/40R18 K1c K2b K42 K56 T88 T89 T92 A02 A04 A05
346X 135-170 235/40R18 K1c K2b K41 K42 K44 K56 T91 A06 A08 A09
e1*98/14*,2001/116* 135-170 245/35R18 K2c K42 K44 K56 R03 T88 T89 A12 A19 A99
0144*.. 135-170 255/35R18 K2c K42 K44 K56 R03 R70 T90 B03 Car Lim
V18 S01
BMW 3er-Compact 85-141 225/40R18 K1c K2c K42 K56 T88 T89 A02 A04 A05
346K 85-141 235/40R18 G01 K1c K2c K41 K42 K56 A06 A08 A09
e1*98/14*0167*.., 85-141 245/35R18 K2c K42 K56 R03 T88 T89 A12 A19 A99
e1*2001/116*0167*.. 85-141 255/35R18 K2c K42 K44 K56 R03 R70 B03 K2c V18
S01
BMW 3er-Reihe 77-170 225/40R18 K1c K2b K56 T88 T89 T91 T92 A02 A04 A05
346C, 346R 77-170 235/40R18 G01 K1c K2b K41 K44 K56 T91 A06 A08 A09
e1*98/14,2001/116* 77-170 245/35R18 K2c K44 K56 R03 T88 T89 A12 A19 A99
0112, 0146*.. 77-170 255/35R18 K2c K44 K56 R03 R70 B03 Cbo Cpe
K42 V18 S01
BMW 3er-Reihe 77-170 225/40R18 K1c K2b K42 K56 T88 A02 A04 A05
346L 77-170 235/40R18 G01 K1c K2b K41 K42 K44 K56 A06 A08 A09
e1*97/27*0097*.., 77-170 245/35R18 K2c K42 K44 K56 R03 T88 A12 A19 A99
e1*98/14*0097*.. 77-170 255/35R18 K2c K42 K44 K56 R03 R70 B03 Car Lim
V18 S01
BMW 3er-Reihe 85-240 225/40R18 T88 T89 T91 T92 A02 A04 A05
390L, -/X; 3L, 3K, 3-V, 85-240 235/40R18 T91 T93 A06 A08 A09
3K-N1 85-240 245/35R18 K1a K2b K6a T88 T89 T92 A12 A19 A99
e1*2001/116* Car Lim V18
0308*09-..,0344*06-.. S01
e1*2007/46*0314*..;
e1*2007/46*0315*..;
e1*2007/46*0559*..;
e24*2007/46*0022*..
- ab Facelift 2008
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

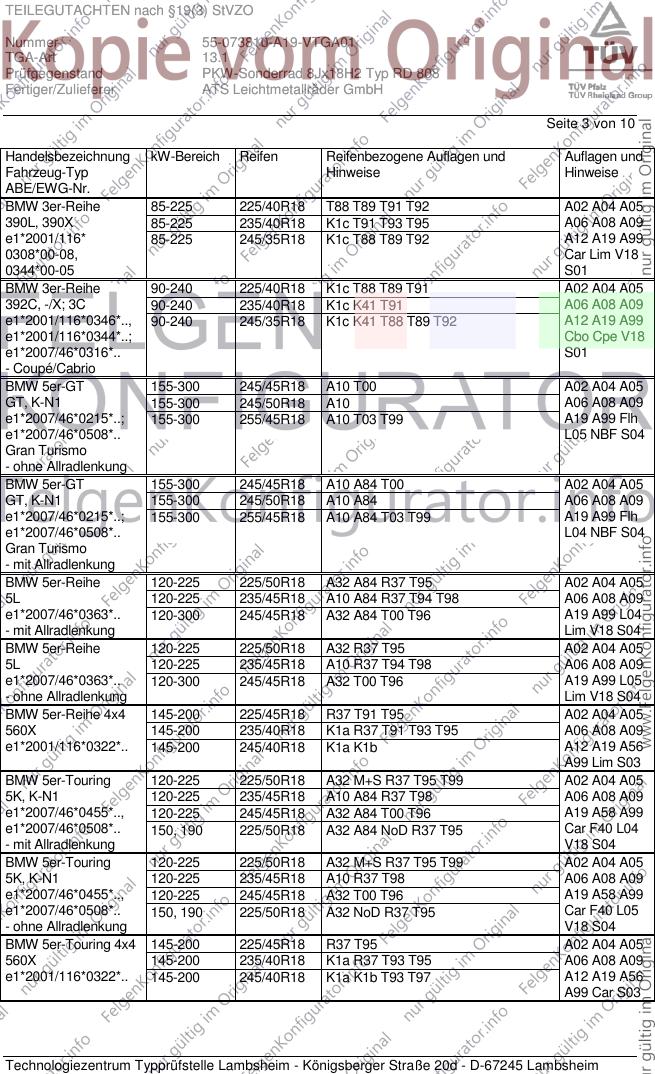

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-073810-A19-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RD 808
Fertiger/Zulieferer ATS Leichtmetallräder GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 85-225 225/40R18 T88 T89 T91 T92 A02 A04 A05
390L, 390X 85-225 235/40R18 K1c T91 T93 T95 A06 A08 A09
e1*2001/116* 85-225 245/35R18 K1c T88 T89 T92 A12 A19 A99
0308*00-08, Car Lim V18
0344*00-05 S01
BMW 3er-Reihe 90-240 225/40R18 K1c T88 T89 T91 A02 A04 A05
392C, -/X; 3C 90-240 235/40R18 K1c K41 T91 A06 A08 A09
e1*2001/116*0346*.., 90-240 245/35R18 K1c K41 T88 T89 T92 A12 A19 A99
e1*2001/116*0344*..; Cbo Cpe V18
e1*2007/46*0316*.. S01
- Coupé/Cabrio
BMW 5er-GT 155-300 245/45R18 A10 T00 A02 A04 A05
GT, K-N1 155-300 245/50R18 A10 A06 A08 A09
e1*2007/46*0215*..; 155-300 255/45R18 A10 T03 T99 A19 A99 Flh
e1*2007/46*0508*.. L05 NBF S04
Gran Turismo
- ohne Allradlenkung
BMW 5er-GT 155-300 245/45R18 A10 A84 T00 A02 A04 A05
GT, K-N1 155-300 245/50R18 A10 A84 A06 A08 A09
e1*2007/46*0215*..; 155-300 255/45R18 A10 A84 T03 T99 A19 A99 Flh
e1*2007/46*0508*.. L04 NBF S04
Gran Turismo
- mit Allradlenkung
BMW 5er-Reihe 120-225 225/50R18 A32 A84 R37 T95 A02 A04 A05
5L 120-225 235/45R18 A10 A84 R37 T94 T98 A06 A08 A09
e1*2007/46*0363*.. 120-300 245/45R18 A32 A84 T00 T96 A19 A99 L04
- mit Allradlenkung Lim V18 S04
BMW 5er-Reihe 120-225 225/50R18 A32 R37 T95 A02 A04 A05
5L 120-225 235/45R18 A10 R37 T94 T98 A06 A08 A09
e1*2007/46*0363*.. 120-300 245/45R18 A32 T00 T96 A19 A99 L05
- ohne Allradlenkung Lim V18 S04
BMW 5er-Reihe 4x4 145-200 225/45R18 R37 T91 T95 A02 A04 A05
560X 145-200 235/40R18 K1a R37 T91 T93 T95 A06 A08 A09
e1*2001/116*0322*.. 145-200 245/40R18 K1a K1b A12 A19 A56
A99 Lim S03
BMW 5er-Touring 120-225 225/50R18 A32 M+S R37 T95 T99 A02 A04 A05
5K, K-N1 120-225 235/45R18 A10 A84 R37 T98 A06 A08 A09
e1*2007/46*0455*.., 120-225 245/45R18 A32 A84 T00 T96 A19 A58 A99
e1*2007/46*0508*.. 150, 190 225/50R18 A32 A84 NoD R37 T95 Car F40 L04
- mit Allradlenkung V18 S04
BMW 5er-Touring 120-225 225/50R18 A32 M+S R37 T95 T99 A02 A04 A05
5K, K-N1 120-225 235/45R18 A10 R37 T98 A06 A08 A09
e1*2007/46*0455*.., 120-225 245/45R18 A32 T00 T96 A19 A58 A99
e1*2007/46*0508*.. 150, 190 225/50R18 A32 NoD R37 T95 Car F40 L05
- ohne Allradlenkung V18 S04
BMW 5er-Touring 4x4 145-200 225/45R18 R37 T95 A02 A04 A05
560X 145-200 235/40R18 K1a R37 T93 T95 A06 A08 A09
e1*2001/116*0322*.. 145-200 245/40R18 K1a K1b T93 T97 A12 A19 A56
A99 Car S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

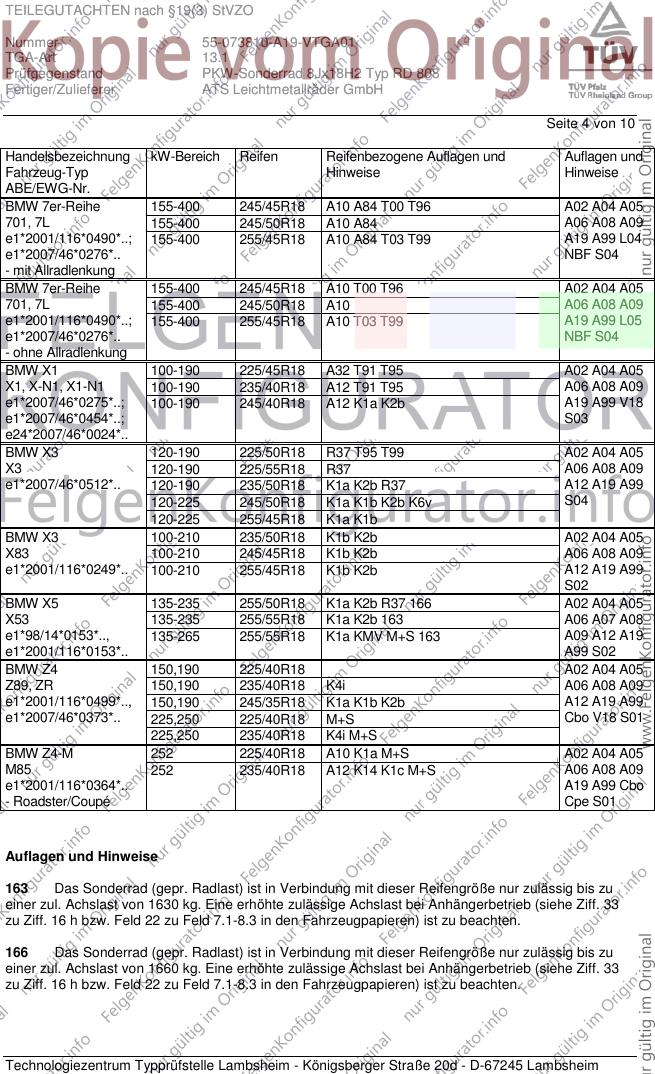

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-073810-A19-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RD 808
Fertiger/Zulieferer ATS Leichtmetallräder GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 7er-Reihe 155-400 245/45R18 A10 A84 T00 T96 A02 A04 A05
701, 7L 155-400 245/50R18 A10 A84 A06 A08 A09
e1*2001/116*0490*..; 155-400 255/45R18 A10 A84 T03 T99 A19 A99 L04
e1*2007/46*0276*.. NBF S04
- mit Allradlenkung
BMW 7er-Reihe 155-400 245/45R18 A10 T00 T96 A02 A04 A05
701, 7L 155-400 245/50R18 A10 A06 A08 A09
e1*2001/116*0490*..; 155-400 255/45R18 A10 T03 T99 A19 A99 L05
e1*2007/46*0276*.. NBF S04
- ohne Allradlenkung
BMW X1 100-190 225/45R18 A32 T91 T95 A02 A04 A05
X1, X-N1, X1-N1 100-190 235/40R18 A12 T91 T95 A06 A08 A09
e1*2007/46*0275*..; 100-190 245/40R18 A12 K1a K2b A19 A99 V18
e1*2007/46*0454*..; S03
e24*2007/46*0024*..
BMW X3 120-190 225/50R18 R37 T95 T99 A02 A04 A05
X3 120-190 225/55R18 R37 A06 A08 A09
e1*2007/46*0512*.. 120-190 235/50R18 K1a K2b R37 A12 A19 A99
120-225 245/50R18 K1a K1b K2b K6v S04
120-225 255/45R18 K1a K1b
BMW X3 100-210 235/50R18 K1b K2b A02 A04 A05
X83 100-210 245/45R18 K1b K2b A06 A08 A09
e1*2001/116*0249*.. 100-210 255/45R18 K1b K2b A12 A19 A99
S02
BMW X5 135-235 255/50R18 K1a K2b R37 166 A02 A04 A05
X53 135-235 255/55R18 K1a K2b 163 A06 A07 A08
e1*98/14*0153*.., 135-265 255/55R18 K1a KMV M+S 163 A09 A12 A19
e1*2001/116*0153*.. A99 S02
BMW Z4 150,190 225/40R18 A02 A04 A05
Z89, ZR 150,190 235/40R18 K4i A06 A08 A09
e1*2001/116*0499*.., 150,190 245/35R18 K1a K1b K2b A12 A19 A99
e1*2007/46*0373*.. 225,250 225/40R18 M+S Cbo V18 S01
225,250 235/40R18 K4i M+S
BMW Z4-M 252 225/40R18 A10 K1a M+S A02 A04 A05
M85 252 235/40R18 A12 K14 K1c M+S A06 A08 A09
e1*2001/116*0364*.. A19 A99 Cbo
- Roadster/Coupé Cpe S01
Auflagen und Hinweise
163 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1630 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
166 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1660 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-073810-A19-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RD 808
Fertiger/Zulieferer ATS Leichtmetallräder GmbH
Seite 5 von 10
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.

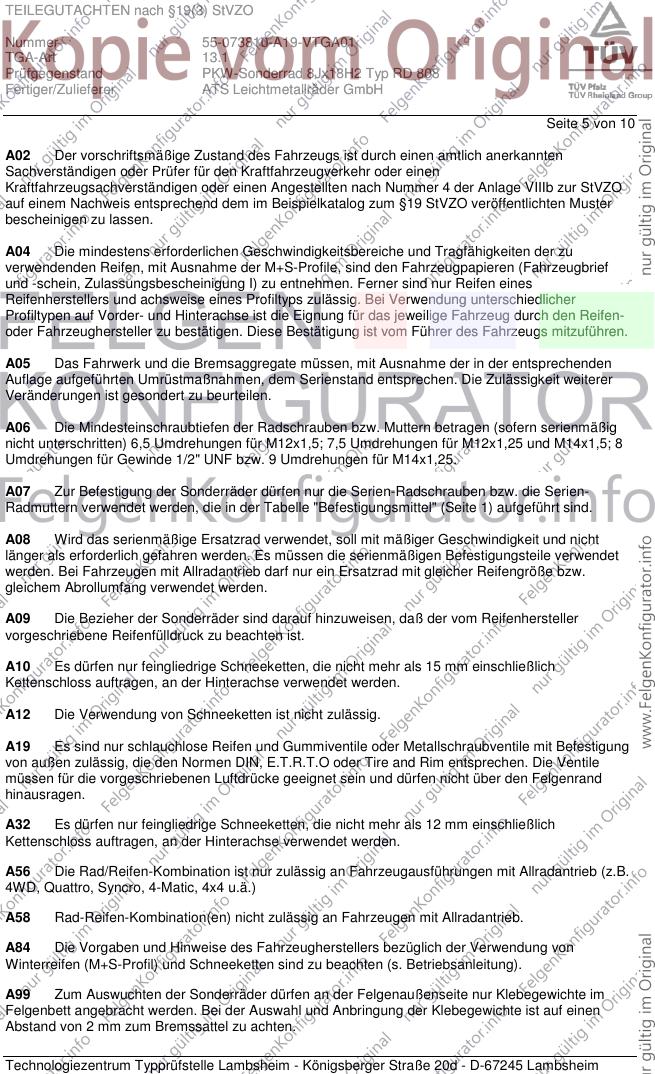

A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A99 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte im
Felgenbett angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen
Abstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-073810-A19-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RD 808
Fertiger/Zulieferer ATS Leichtmetallräder GmbH
Seite 6 von 10

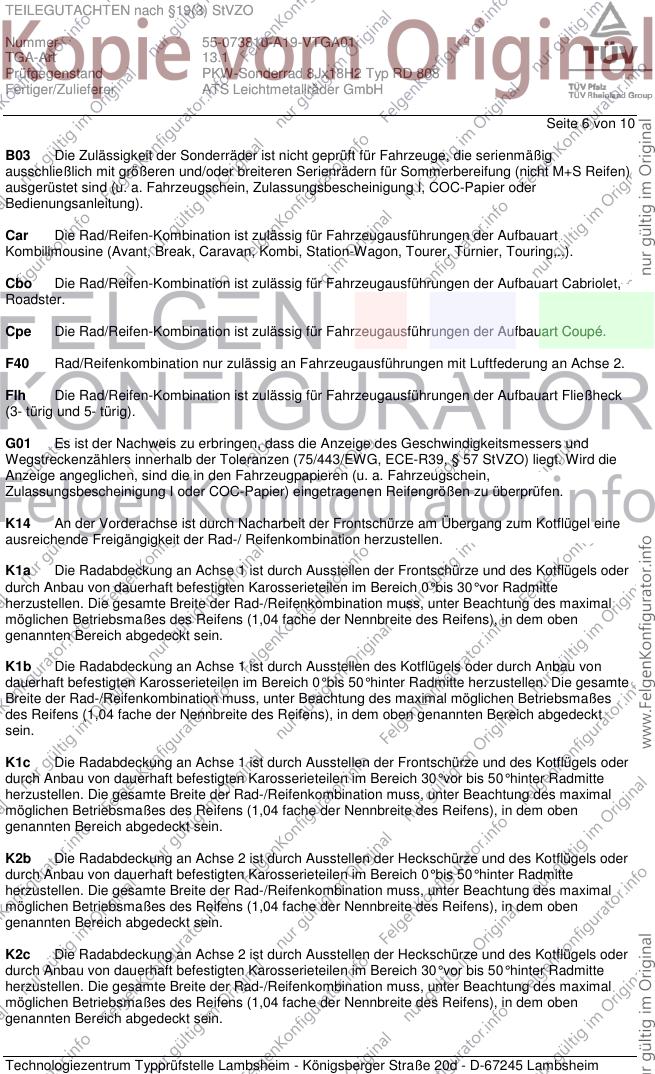

B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-073810-A19-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RD 808
Fertiger/Zulieferer ATS Leichtmetallräder GmbH
Seite 7 von 10

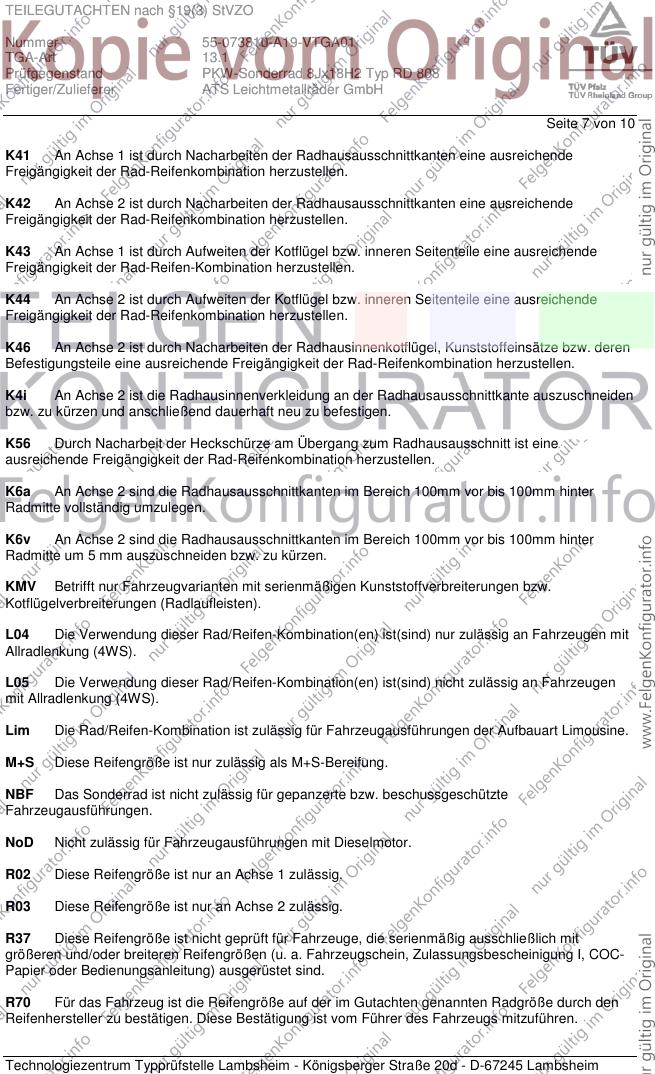

K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 100mm hinter
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 100mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-073810-A19-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RD 808
Fertiger/Zulieferer ATS Leichtmetallräder GmbH
Seite 8 von 10

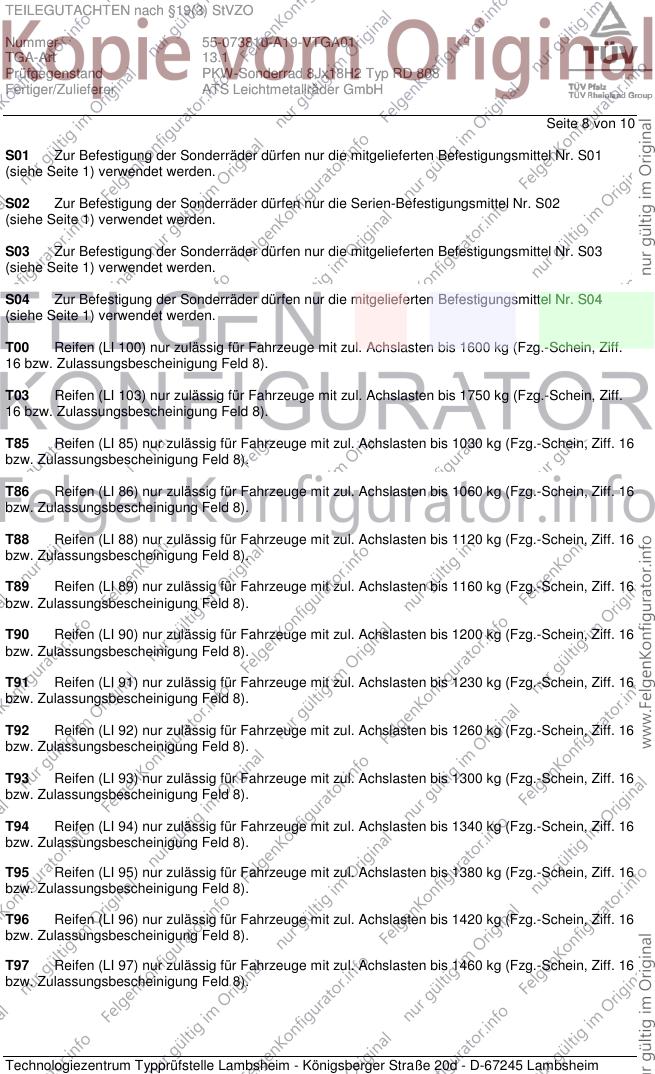

S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-073810-A19-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RD 808
Fertiger/Zulieferer ATS Leichtmetallräder GmbH
Seite 9 von 10
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

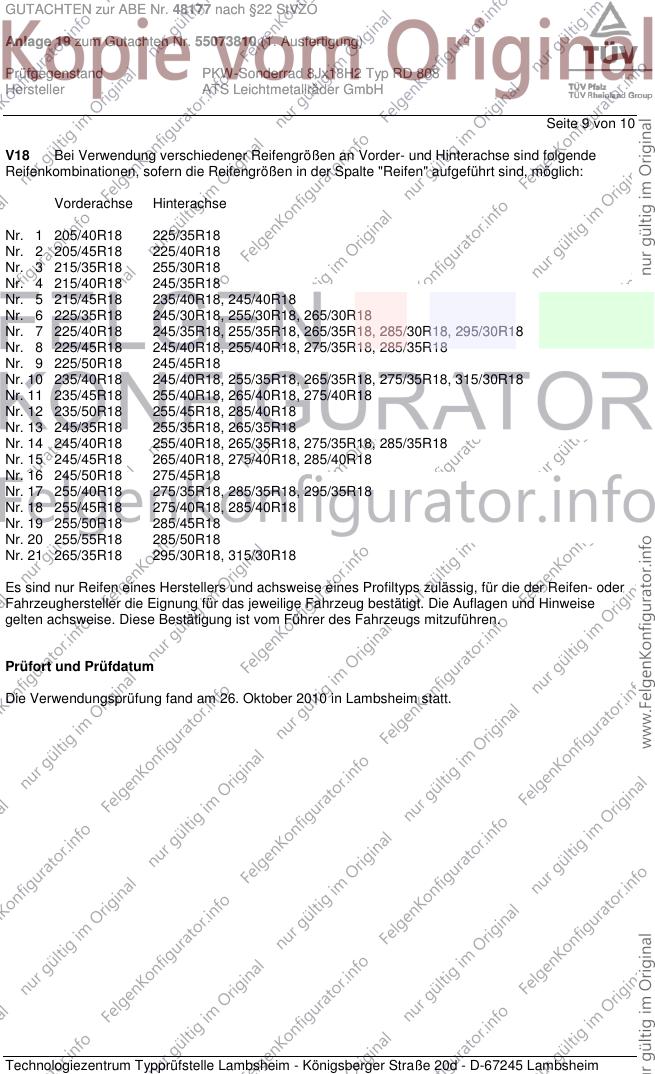

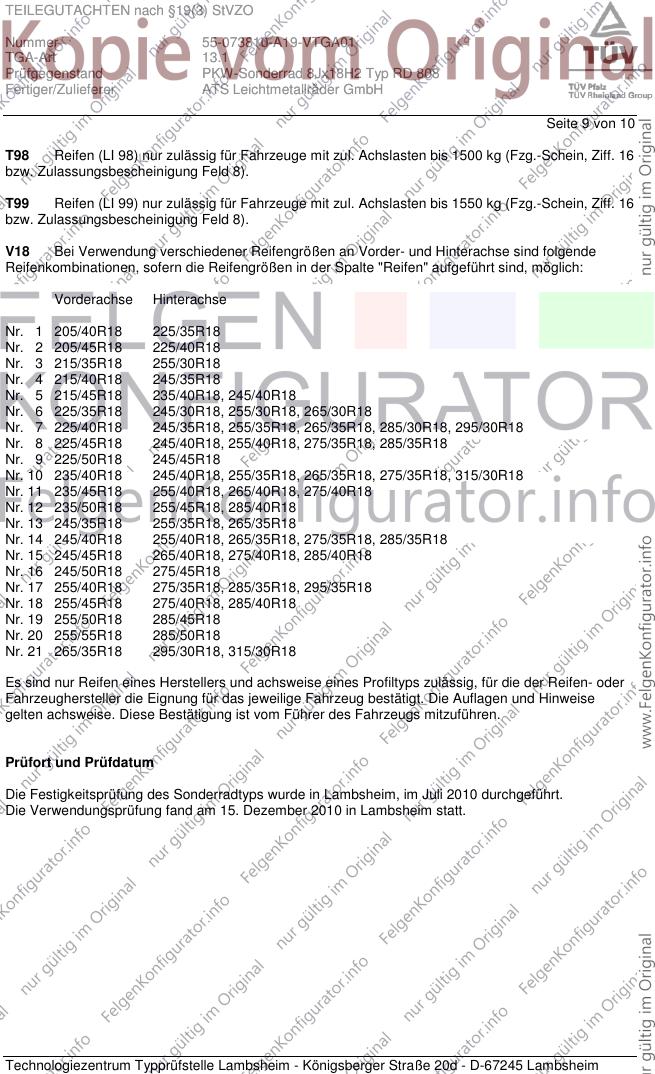

V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18, 265/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, im Juli 2010 durchgeführt.
Die Verwendungsprüfung fand am 15. Dezember 2010 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-073810-A19-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RD 808
Fertiger/Zulieferer ATS Leichtmetallräder GmbH
Seite 10 von 10

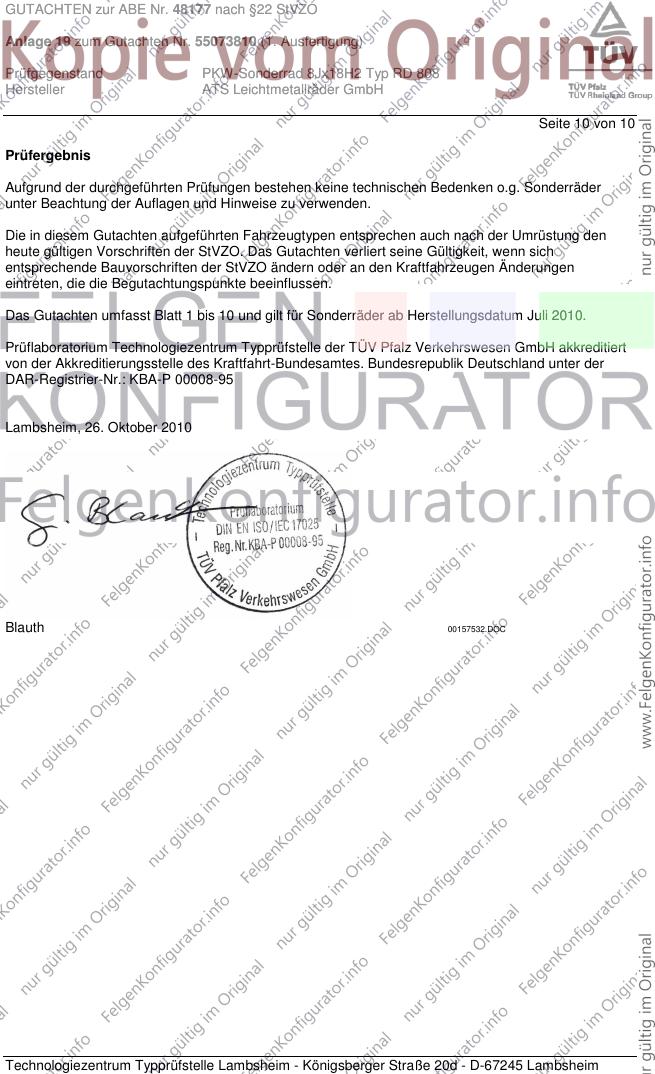

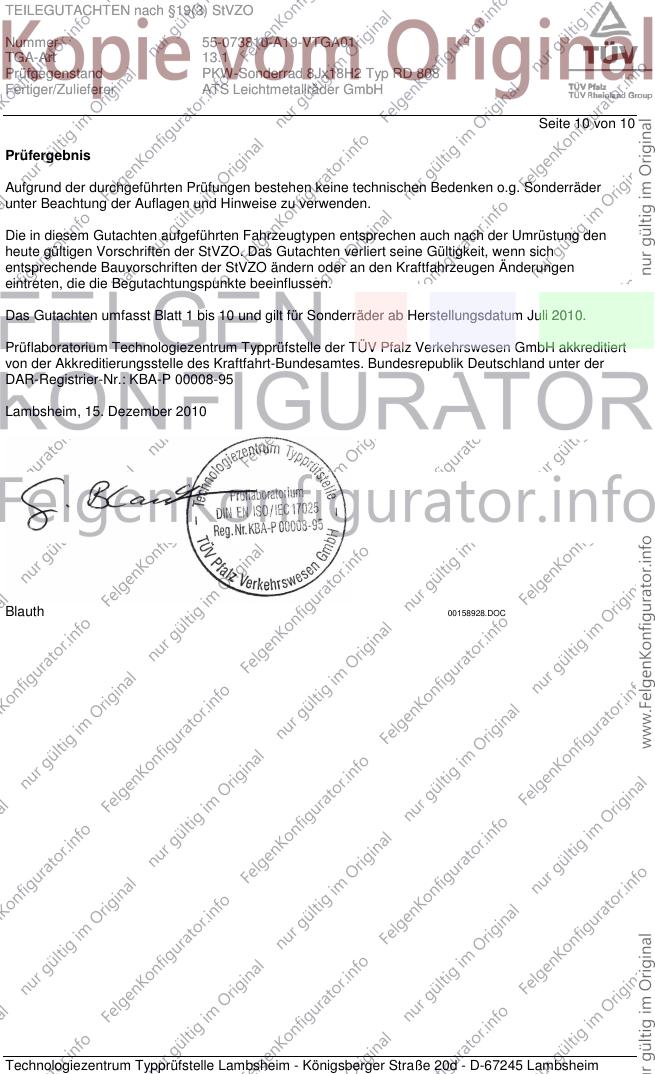

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Juli 2010.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 15. Dezember 2010
Blauth 00158928.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
