Gutachten 366-0076-10-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 48187
ANLAGE: 20 BMW, BMW AG Radtyp: AVAS
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________
Seite: 1 von 19
Fahrzeughersteller : BMW, BMW AG
Raddaten:
Radgröße nach Norm : 8 J X 17 H2 Einpreßtiefe (mm) : 20
Lochkreis (mm)/Lochzahl : 120/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
AVAS9BP20726 PCD120 ET20 Ø74.1 Ø72.6 72,6 Kunststoff 705 2178 10/10
AVAS9BP20726 PCD120 ET20 Ø74.1 Ø72.6 72,6 Kunststoff 730 2105 10/10
AVAS9HA20726 PCD120 ET20 Ø74.1 Ø72.6 72,6 Kunststoff 730 2105 10/10
Verwendungsbereich/Fz-Hersteller : BMW, BMW AG
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad,
für Typ : M346; X1-N1; X-N1; Z89; 5/H; ZR; X1; 392C; 3K; 3K-N1;
390X; BMW 7/1; 7/G; 3C; 3L; 390L; M5/H; 560L
Zubehör : ZJB3 ww. OE-Schrauben + ZJB0
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 33 mm, Kegelw. 60 Grad,
für Typ : 701; 7L; 6C; X3; X-N1
Zubehör : AEZ Artikel-Nr. ZJB8
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 33 mm, Kegelw. 60 Grad,
für Typ : K-N1; 5L; 5K
Zubehör : ZJB8 ww. Serie(L=25/28mm)+ZJB0
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 33 mm, Kegelw. 60 Grad,
für Typ : 1K4; 1K2 (1K2/1K4 abNT04)
Zubehör : ZJB8 ww. ZJB0+OE-Schraube=27mm
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 33 mm, Kegelw. 60 Grad,
für Typ : 3L
Zubehör : ZJB8 ww. ZJB0+OE-Schraube=28mm
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 32 mm, Kegelw. 60 Grad, für
Typ : 765
Zubehör : ZJB4 ww. OE-Schrauben + ZJB0
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : BMW 7/1; M346; M5/H; 5/H; 7/G
120 Nm für Typ : ZR; Z89; 3C; 3K; 3K-N1; 3L; 390L; 390X; 392C;
560L
120 Nm ( Nur BMW X1 ) für Typ : X-N1; X1; X1-N1
140 Nm für Typ : K-N1; 5K; 5L; 6C; 765
140 Nm ( Nur BMW X3 ) für Typ : X-N1; X3
140 Nm ( M14x1,25 ) für Typ : 1K2; 1K4; 3L
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0076-10-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 48187
ANLAGE: 20 BMW, BMW AG Radtyp: AVAS
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________
Seite: 2 von 19
Verkaufsbezeichnung: BMW M3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M346 e1*2001/116*0150*.., 252 225/45R17 51G 10B; 11G; 11H; 12A;
e1*98/14*0150*..
51A; 71C; 71K; 721;
725; 73C; 74C; 74P;
76B; 76Z; 4KO
Verkaufsbezeichnung: BMW M5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M5/H F022 232 - 250 235/45R17 Limousine; 10N; 51G Pkw geschlossen;
250 235/45R17 Kombi; 10N; 51G; 52J 10B; 11B; 11G; 11H;
12K; 51A; 71C; 71K;
721; 725; 73C; 74C;
74P; 76S
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3L e1*2007/46*0314*.. 85 - 225 225/50R17 94 11A; 22L; 22Q; 24C; 244; BMW 3er (F30) ab
247; 26B; 26N; 27B; 27F 2012; Ab
235/45R17 94 11A; 22M; 22P; 24C; 244; e1*2007/46*0314*05;
247; 26B; 26N; 27B; 27H Limousine;
245/45R17 95 11A; 22L; 22Q; 24C; 244; Stufenheck;
247; 26B; 26N; 27B; 27F Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
74P; 76S
3K e1*2007/46*0315*.. 85 - 147 235/40R17 90W 11A; 21P; 22I; 24J; 24M; Nur bis
3K-N1 e24*2007/46*0022*.. 5GA e1*2007/46*0315*05;
390L e1*2001/116*0308*.. 85 - 160 245/40R17 91 11A; 22I; 24M; 57F; 687 Facelift ab
85 - 225 225/45R17 11A; 21P; 24J; 24M; 51G September 2008; Ab
235/40R17 90Y 11A; 21P; 22I; 24J; 24M; e1*2001/116*0308*09;
5GA Touring;
235/45R17 94 11A; 21P; 22I; 24J; 24M Heckantrieb;
245/40R17 91Y 11A; 22I; 24M; 57F; 687 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
74P; 76S
3L e1*2007/46*0314*.. 85 - 200 235/40R17 90 11A; 21P; 22I; 24J; 24M Nur bis
390L e1*2001/116*0308*.. 85 - 225 225/45R17 91 11A; 21P; 24J; 24M e1*2007/46*0314*04;
235/40R17 90Y 11A; 21P; 22I; 24J; 24M Facelift ab
235/45R17 94 11A; 21P; 22I; 24J; 24M September 2008; Ab
245/40R17 91 11A; 22I; 24M; 57F; 687 e1*2001/116*0308*09;
Limousine;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
74P; 76S
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0076-10-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 48187
ANLAGE: 20 BMW, BMW AG Radtyp: AVAS
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________
Seite: 3 von 19
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
390L e1*2001/116*0308*.. 85 - 190 235/40R17 90 11A; 21P; 24C; 24M Nur bis
85 - 225 225/45R17 11A; 24J; 51G e1*2001/116*0308*08;
235/40R17 90Y 11A; 21P; 24C; 24M Limousine;
235/45R17 93 11A; 21P; 22I; 24C; 24M Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
74P
390L e1*2001/116*0308*.. 89 - 225 225/45R17 11A; 24J; 51G Nur bis
235/40R17 90Y 11A; 21P; 24C; 24M e1*2001/116*0308*08;
235/45R17 94 11A; 21P; 22I; 24C; 24M Touring;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
74P
3C e1*2007/46*0316*.. 120 - 200 225/45R17 11A; 24C; 24M; 51G Coupe;
390X e1*2001/116*0344*.. 235/40R17 90Y 11A; 21P; 24C; 24M Allradantrieb;
235/45R17 94 11A; 21P; 22I; 24C; 24M 10B; 11B; 11G; 11H;
120 - 225 225/45R17 11A; 24C; 24M; 51G; 52J 12A; 51A; 71C; 71K;
225/45R17 11A; 24C; 51G; 57E; 575 721; 725; 73C; 74C;
235/45R17 94 11A; 21P; 24C; 57E; 99A 74P
3K e1*2007/46*0315*.. 120 - 240 225/45R17 91 11A; 21P; 245; 248; 5GG Nur bis
3K-N1 e24*2007/46*0022*.. 225/45R17 94 11A; 21P; 245; 248 e1*2007/46*0314*04;
3L e1*2007/46*0314*.. 235/40R17 94 11A; 21P; 22I; 24J; 248 Nur bis
390X e1*2001/116*0344*.. 235/45R17 94 11A; 21P; 24J; 248; 270 e1*2007/46*0315*05;
Ab
e1*2001/116*0344*06;
Touring; Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
74P; 76S
390X e1*2001/116*0344*.. 155 - 225 225/45R17 11A; 24C; 24M; 51G Nur bis
235/40R17 90Y 11A; 21P; 24C; 24M e1*2001/116*0344*05;
235/45R17 94 11A; 21P; 22I; 24C; 24M Touring; Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
74P
3C e1*2007/46*0316*.. 105 - 200 225/45R17 11A; 24J; 51G Cabrio; Heckantrieb;
392C e1*2001/116*0346*.. 235/40R17 90 11A; 21P; 24C; 24M 10B; 11B; 11G; 11H;
235/45R17 93 11A; 21P; 22I; 24C; 24M 12A; 51A; 71C; 71K;
105 - 225 225/45R17 11A; 24J; 51G; 52J 721; 725; 73C; 74C;
225/45R17 11A; 24J; 51G; 57E; 575 74P
235/45R17 93 11A; 21P; 24C; 57E; 57W
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0076-10-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 48187
ANLAGE: 20 BMW, BMW AG Radtyp: AVAS
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________
Seite: 4 von 19
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3C e1*2007/46*0316*.. 90 - 200 225/45R17 11A; 24J; 51G Coupe; Heckantrieb;
392C e1*2001/116*0346*.. 235/40R17 90 11A; 21P; 24C; 24M 10B; 11B; 11G; 11H;
235/45R17 93 11A; 21P; 22I; 24C; 24M 12A; 51A; 71C; 71K;
90 - 225 225/45R17 11A; 24J; 51G; 57E; 575 721; 725; 73C; 74C;
225/45R17 11A; 24J; 51G; 52J 74P
235/45R17 93 11A; 21P; 24C; 57E; 57W
Verkaufsbezeichnung: BMW 5ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5/H E700 83 - 110 225/45R17-90 10B; 11B; 11G; 11H;
83 - 125 235/45R17-93 11A; 362 12A; 51A; 71C; 71K;
245/40R17-91 11A; 22B; 57F; 687 721; 725; 73C; 74C;
83 - 155 225/45R17 57E; 631 74P
235/45R17 11A; 362; 631
245/40R17 11A; 22B; 57F; 631; 687
5/H E700/1 83 - 110 225/45R17-90 Limousine Limousine; Touring;
235/45R17-93 Limousine; 11A; 362; 691 10B; 11B; 11G; 11H;
245/40R17-91 Limousine; 11A; 22B; 12A; 51A; 71C; 71K;
57F; 687 721; 725; 73C; 74C;
83 - 160 235/45R17 Touring; 11A; 362; 631; 74P
691
83 - 210 225/45R17 Touring; 57E; 631; 68E
141 - 160 245/40R17 Limousine; 11A; 22B;
57F; 631; 687
141 - 210 225/45R17 Limousine; 57E; 631;
68E; 687
235/45R17 Limousine; 11A; 362;
631; 691
210 235/45R17 Touring; 11A; 362; 57E;
631; 683; 691
5/H E700/1 83 - 210 235/45R17 10N; 51G 10B; 11G; 11H; 12A;
51A; 71C; 71K; 721;
725; 73C; 74C; 74P
560L e1*2001/116*0230*.. 110 - 190 235/45R17 93 12R Limousine;
110 - 270 225/50R17 12T; 51G 10B; 11B; 11G; 11H;
245/45R17 12A; 51G 51A; 573; 71C; 71K;
721; 725; 73C; 74C;
74P; 744; 76S
560L e1*2001/116*0230*.. 110 - 190 235/45R17 93Y 12R; 5HA Kombi;
110 - 270 225/50R17 12T; 51G 10B; 11B; 11G; 11H;
245/45R17 12A; 51G 51A; 573; 71C; 71K;
721; 725; 73C; 74C;
74P; 744; 76S
Verkaufsbezeichnung: BMW 7ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BMW 7/1 E296 138 - 162 235/45R17 631 10B; 11B; 11G; 11H;
220 235/45R17 BDJ 12A; 51A; 71C; 71K;
235/45R17 57E; 631; 683 721; 725; 73C; 74C;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0076-10-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 48187
ANLAGE: 20 BMW, BMW AG Radtyp: AVAS
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________
Seite: 5 von 19
Verkaufsbezeichnung: BMW 7ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BMW 7/1 E296/1 138 - 160 235/45R17 631 10B; 11B; 11G; 11H;
210 - 220 235/45R17 57E; 631; 683 12A; 51A; 71C; 71K;
235/45R17 BDJ 721; 725; 73C; 74C;
74P
7/G e1*93/81*0007*.., 105 - 142 225/55R17-97 51J Heckantrieb;
e1*98/14*0007*.. 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
74P; 75I; 4MJ
765 e1*2001/116*0172*.., 150 - 225 225/60R17 12T; 51G Reifen mit
e1*98/14*0172*..
150 - 270 245/55R17 12T; 51G Schneeketten;
10B; 10S; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74C; 74P;
75I; 76S; 4LR
765 e1*2001/116*0172*.., 150 - 225 225/60R17 51G 10B; 10S; 11B; 11G;
e1*98/14*0172*..
235/55R17 99W 51J 11H; 12A; 51A; 71C;
150 - 270 245/55R17 102 71K; 721; 725; 73C;
74C; 74P; 75I; 76S;
4LR
Verkaufsbezeichnung: X-REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X1-N1 e24*2007/46*0024*.. 85 - 190 225/50R17 94 11A; 21B; 22B; 241; 244; Nur BMW X1;
246 Allradantrieb;
235/45R17 94 11A; 21B; 22I; 241; 244 Heckantrieb;
245/45R17 95 11A; 21B; 22B; 241; 244; 10B; 11B; 11G; 11H;
246 12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74C; 74P; 744; 76S
Verkaufsbezeichnung: X-REIHE (X1)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X1 e1*2007/46*0275*.. 85 - 190 225/50R17 94 11A; 21B; 22B; 241; 244; Nur BMW X1;
246 Allradantrieb;
235/45R17 94 11A; 21B; 22I; 241; 244 Heckantrieb;
245/45R17 95 11A; 21B; 22B; 241; 244; 10B; 11B; 11G; 11H;
246 12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74C; 74P; 744; 76S
Verkaufsbezeichnung: X-REIHE (X1, X3, X5, X6)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X-N1 e1*2007/46*0454*.. 120 - 190 205/65R17 96 11A; 245; 248; 52J; 56G Nur BMW X3;
225/60R17 99 11A; 24J; 244 Allradantrieb;
235/55R17 99 11A; 22I; 241; 244; 246; 10B; 11B; 11G; 11H;
247 12A; 51A; 71C; 71K;
235/60R17 102 11A; 22I; 241; 244; 246; 721; 725; 73C; 74A;
247 74P; 75I; 76S
245/55R17 102 11A; 22I; 24C; 244; 247
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0076-10-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 48187
ANLAGE: 20 BMW, BMW AG Radtyp: AVAS
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________
Seite: 6 von 19
Verkaufsbezeichnung: X-REIHE (X1, X3, X5, X6)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X-N1 e1*2007/46*0454*.. 85 - 190 225/50R17 94 11A; 21B; 22B; 241; 244; Nur BMW X1;
246 Allradantrieb;
235/45R17 94 11A; 21B; 22I; 241; 244 Heckantrieb;
245/45R17 95 11A; 21B; 22B; 241; 244; 10B; 11B; 11G; 11H;
246 12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74C; 74P; 744; 76S
Verkaufsbezeichnung: X-REIHE (X3)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X3 e1*2007/46*0512*.. 120 - 190 205/65R17 96 11A; 245; 248; 52J; 56G Nur BMW X3;
225/60R17 99 11A; 24J; 244 Allradantrieb;
235/55R17 99 11A; 22I; 241; 244; 246; 10B; 11B; 11G; 11H;
247 12A; 51A; 71C; 71K;
235/60R17 102 11A; 22I; 241; 244; 246; 721; 725; 73C; 74A;
247 74P; 75I; 76S
245/55R17 102 11A; 22I; 24C; 244; 247
Verkaufsbezeichnung: Z4/Z REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ZR e1*2007/46*0373*.. 120 - 190 225/45R17 91 11A; 21N; 22I; 24J; 248 Cabrio; Heckantrieb;
Z89 e1*2001/116*0499*.. 120 - 225 235/40R17 90 11A; 21N; 22B; 241; 244; 10B; 11B; 11G; 11H;
246 12A; 51A; 71C; 71K;
235/45R17 94 11A; 21J; 22B; 241; 244; 721; 725; 73C; 74C;
246 74P; 76S; 97K
245/40R17 91 11A; 22B; 22H; 244; 57F;
687
120 - 250 225/45R17 91 11A; 21N; 24J; 57E; 68E
225/45R17 91 11A; 21N; 22I; 24J; 248
M+S
235/45R17 94 11A; 21J; 241; 246; 57E;
57W
Verkaufsbezeichnung: 1ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K2 e1*2007/46*0273*.. 70 - 160 205/50R17 89 11A; 22L; 24C; 24D; 26B; BMW 1er (F20 2011);
1K4 e1*2007/46*0283*.. 26J; 27F; 56G BMW 1er (F21 2012);
215/45R17 91 11A; 22M; 24C; 24D; 26J; Ab
27B; 27F; 51J e1*2007/46*0283*04;
225/45R17 91 11A; 22L; 24C; 24D; 26J; Ab
27B; 27F e1*2007/46*0273*04;
235/40R17 90 11A; 22L; 24C; 24D; 26B; Kombilimousine;
26J; 27F Heckantrieb;
235/45R17 94 11A; 22L; 24C; 24D; 26B; 10B; 11B; 11G; 11H;
26J; 27F 12A; 51A; 71C; 71K;
245/40R17 91 11A; 22L; 24D; 27F; 57F; 721; 725; 73C; 74C;
687 74P; 76S
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0076-10-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 48187
ANLAGE: 20 BMW, BMW AG Radtyp: AVAS
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________
Seite: 7 von 19
Verkaufsbezeichnung: 5ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5K e1*2007/46*0455*.. 120 - 180 225/55R17 97 11A; 21P; 245; 248; 270 Nur BMW 5er Touring;
120 - 230 225/55R17 97Y 11A; 21P; 245; 248; 270 Heckantrieb;
235/50R17 96Y 11A; 21B; 241; 246; 248; 10B; 11B; 11G; 11H;
270 12A; 51A; 71C; 71K;
245/50R17 99 11A; 21B; 24M; 241; 246; 721; 725; 73C; 74C;
260; 271 74P; 75I; 76S
5K e1*2007/46*0455*.. 155 - 160 235/50R17 96 11A; 21B; 241; 246; 248; Nur BMW 5er Touring;
270 Allradantrieb;
155 - 230 225/55R17 97 11A; 21P; 245; 248; 270 10B; 11B; 11G; 11H;
235/50R17 96Y 11A; 21B; 241; 246; 248; 12A; 51A; 71C; 71K;
270 721; 725; 73C; 74C;
245/50R17 99 11A; 21B; 24M; 241; 246; 74P; 75I; 76S
260; 271
5L e1*2007/46*0363*.. 120 - 230 225/50R17 94Y 11A; 21P; 245; 248; 270 Stufenheck;
225/55R17 97 11A; 21P; 245; 248; 270 Heckantrieb;
235/50R17 96Y 11A; 21B; 241; 246; 248; 10B; 11B; 11G; 11H;
270 12A; 51A; 71C; 71K;
245/50R17 99 11A; 21B; 24M; 241; 246; 721; 725; 73C; 74C;
260; 271 74P; 75I; 76S
5L e1*2007/46*0363*.. 155 - 230 225/50R17 94Y 11A; 21P; 245; 248; 270 Stufenheck;
225/55R17 97 11A; 21P; 245; 248; 270 Allradantrieb;
235/50R17 96 11A; 21B; 241; 246; 248; 10B; 11B; 11G; 11H;
270 12A; 51A; 71C; 71K;
245/50R17 99 11A; 21B; 24M; 241; 246; 721; 725; 73C; 74C;
260; 271 74P; 75I; 76S
Verkaufsbezeichnung: 5ER REIHE ,GRAN TURISMO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
K-N1 e1*2007/46*0508*.. 155 - 160 235/50R17 96 11A; 21B; 241; 246; 248; Nur BMW 5er Touring;
270 Allradantrieb;
155 - 230 225/55R17 97 11A; 21P; 245; 248; 270 10B; 11B; 11G; 11H;
235/50R17 96Y 11A; 21B; 241; 246; 248; 12A; 51A; 71C; 71K;
270 721; 725; 73C; 74C;
245/50R17 99 11A; 21B; 24M; 241; 246; 74P; 75I; 76S
260; 271
K-N1 e1*2007/46*0508*.. 120 - 180 225/55R17 97 11A; 21P; 245; 248; 270 Nur BMW 5er Touring;
120 - 230 225/55R17 97Y 11A; 21P; 245; 248; 270 Heckantrieb;
235/50R17 96Y 11A; 21B; 241; 246; 248; 10B; 11B; 11G; 11H;
270 12A; 51A; 71C; 71K;
245/50R17 99 11A; 21B; 24M; 241; 246; 721; 725; 73C; 74C;
260; 271 74P; 75I; 76S
Verkaufsbezeichnung: 6ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6C e1*2007/46*0562*.. 230 - 235 225/50R17 94 11A; 245; 26P; 27I Nicht Lim (Gran
225/55R17 97 11A; 245; 26P; 27I Coupe 4-türig);
235/50R17 96 11A; 24J; 248; 26N; 26P; Cabrio; Coupe;
27H; 27I Heckantrieb;
245/50R17 99 11A; 24J; 248; 26B; 26N; 10B; 11B; 11G; 11H;
27B; 27H 12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 74P; 76S
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0076-10-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 48187
ANLAGE: 20 BMW, BMW AG Radtyp: AVAS
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________
Seite: 8 von 19
Verkaufsbezeichnung: 6ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6C e1*2007/46*0562*.. 230 - 235 225/50R17 94 11A; 24J; 248; 26P; 27I Lim (Gran Coupe 4-
225/55R17 97 11A; 24J; 248; 26P; 27I türig); Heckantrieb;
235/50R17 96 11A; 24J; 248; 26P; 27I 10B; 11B; 11G; 11H;
245/50R17 99 11A; 24J; 244; 247; 26B; 12A; 51A; 573; 71C;
26N; 27B; 27H 71K; 721; 725; 73C;
74A; 74P; 76S
Verkaufsbezeichnung: 7er Reihe
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7L e1*2007/46*0276*.. 155 - 190 245/55R17 11A; 22H; 22P; 245; 248; Nicht
701 e1*2001/116*0490*.. 51G beschussgeschütztes
Fz.; nicht
Hinterachslenkung;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 744; 75I
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10N) Gegebenenfalls aufgeführte Fabrikatsbindungen/-empfehlungen in den Fahrzeugpapieren bzw. der
Betriebsanleitung sind zu beachten oder es dürfen nur die vom Fahrzeughersteller freigegebenen
Reifenfabrikate verwendet werden.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0076-10-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 48187
ANLAGE: 20 BMW, BMW AG Radtyp: AVAS
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________
Seite: 9 von 19
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0076-10-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 48187
ANLAGE: 20 BMW, BMW AG Radtyp: AVAS
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________
Seite: 10 von 19
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0076-10-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 48187
ANLAGE: 20 BMW, BMW AG Radtyp: AVAS
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________
Seite: 11 von 19
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
260) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
271) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
362) Durch Begrenzen des Lenkeinschlages an der Vorderachse ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0076-10-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 48187
ANLAGE: 20 BMW, BMW AG Radtyp: AVAS
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________

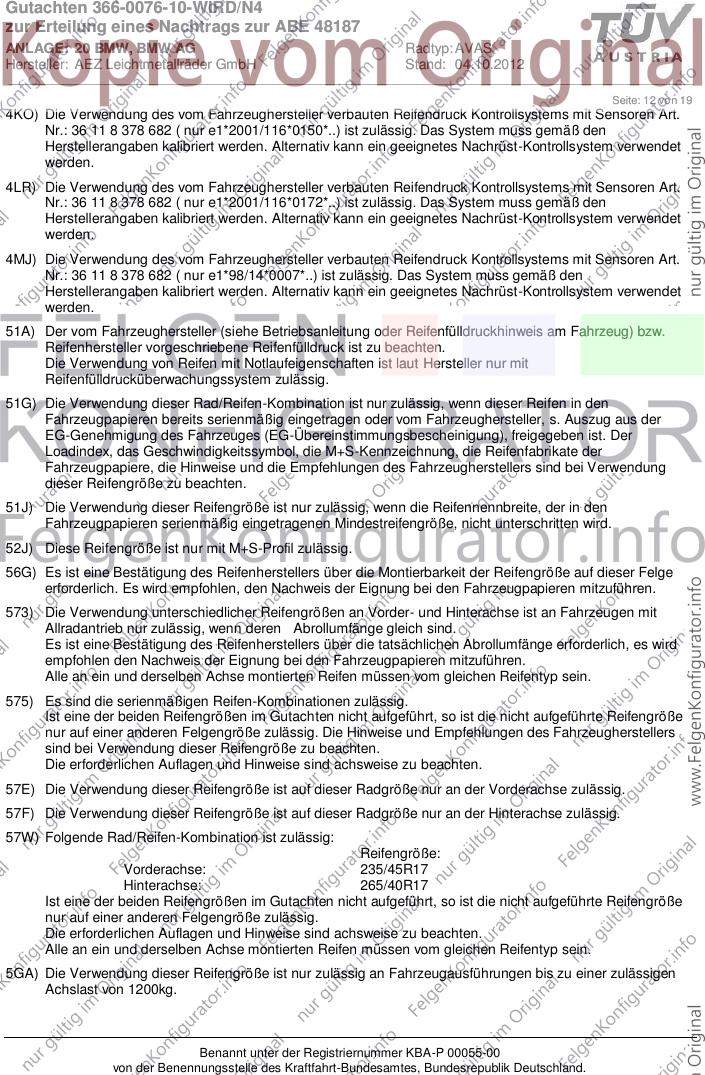

Seite: 12 von 19
4KO) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 11 8 378 682 ( nur e1*2001/116*0150*..) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
4LR) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 11 8 378 682 ( nur e1*2001/116*0172*..) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
4MJ) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 11 8 378 682 ( nur e1*98/14*0007*..) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
56G) Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich. Es wird empfohlen, den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
575) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
57W) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/45R17
Hinterachse: 265/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5GA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1200kg.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0076-10-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 48187
ANLAGE: 20 BMW, BMW AG Radtyp: AVAS
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________

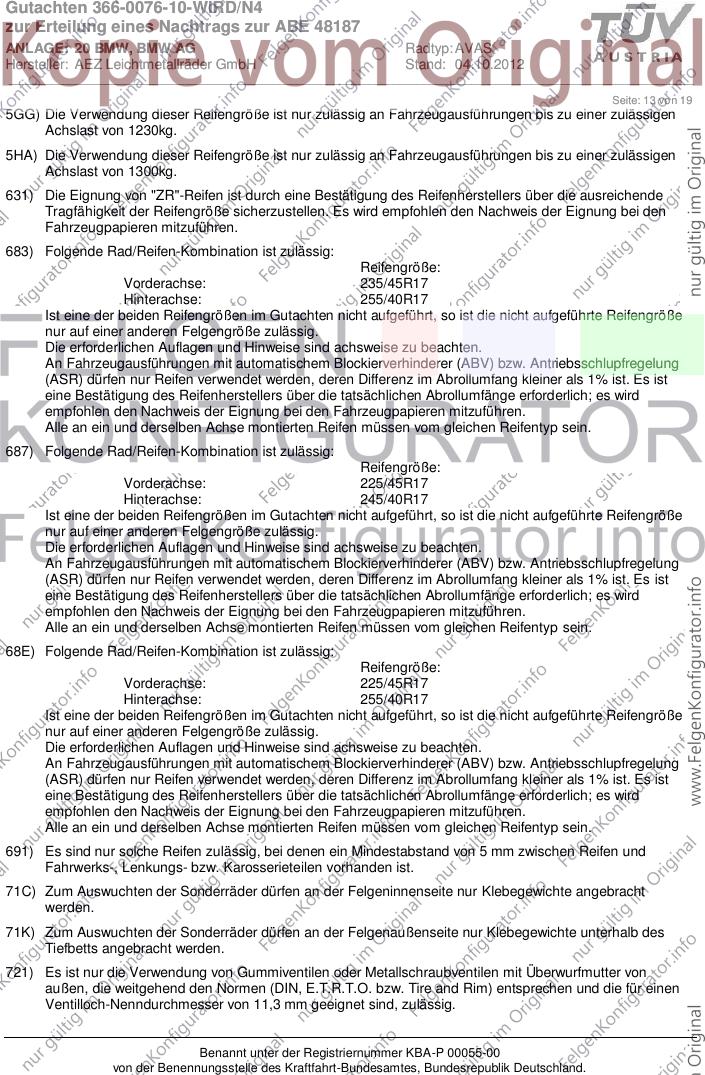

Seite: 13 von 19
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
631) Die Eignung von "ZR"-Reifen ist durch eine Bestätigung des Reifenherstellers über die ausreichende
Tragfähigkeit der Reifengröße sicherzustellen. Es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
683) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/45R17
Hinterachse: 255/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
687) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/45R17
Hinterachse: 245/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68E) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/45R17
Hinterachse: 255/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
691) Es sind nur solche Reifen zulässig, bei denen ein Mindestabstand von 5 mm zwischen Reifen und
Fahrwerks-, Lenkungs- bzw. Karosserieteilen vorhanden ist.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0076-10-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 48187
ANLAGE: 20 BMW, BMW AG Radtyp: AVAS
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________

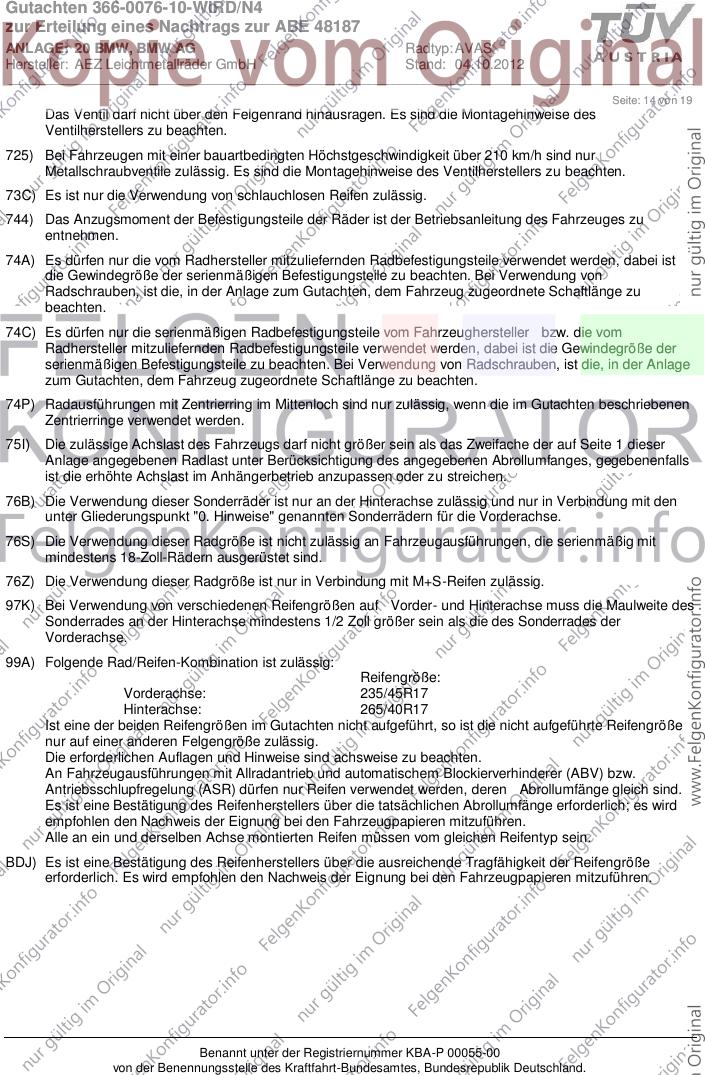

Seite: 14 von 19
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
744) Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76B) Die Verwendung dieser Sonderräder ist nur an der Hinterachse zulässig und nur in Verbindung mit den
unter Gliederungspunkt "0. Hinweise" genannten Sonderrädern für die Vorderachse.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
97K) Bei Verwendung von verschiedenen Reifengrößen auf Vorder- und Hinterachse muss die Maulweite des
Sonderrades an der Hinterachse mindestens 1/2 Zoll größer sein als die des Sonderrades der
Vorderachse.
99A) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/45R17
Hinterachse: 265/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit Allradantrieb und automatischem Blockierverhinderer (ABV) bzw.
Antriebsschlupfregelung (ASR) dürfen nur Reifen verwendet werden, deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
BDJ) Es ist eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der Reifengröße
erforderlich. Es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0076-10-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 48187
ANLAGE: 20 BMW, BMW AG Radtyp: AVAS
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________
Seite: 15 von 19
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: 1K4
Genehm.Nr.: e1*2007/46*0283*..
Handelsbez.: 1ER REIHE
Variante(n): Heckantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 190 y = 220 VA
27B x = 220 y = 270 HA
27I x = 170 y = 240 HA
26P x = 140 y = 170 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 220 y = 270 8 HA
26J x = 190 y = 220 25 VA
26N x = 190 y = 220 8 VA
27F x = 220 y = 270 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0076-10-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 48187
ANLAGE: 20 BMW, BMW AG Radtyp: AVAS
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________
Seite: 16 von 19
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: 6C
Genehm.Nr.: e1*2007/46*0562*..
Handelsbez.: 6ER REIHE
Variante(n): Allradantrieb, Cabrio, Coupe, Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 300 y = 450 VA
27I x = 250 y = 280 HA
27B x = 300 y = 330 HA
26B x = 350 y = 500 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 300 y = 330 8 HA
27F x = 300 y = 330 28 HA
26N x = 350 y = 500 8 VA
26J x = 350 y = 500 16 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0076-10-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 48187
ANLAGE: 20 BMW, BMW AG Radtyp: AVAS
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________
Seite: 17 von 19
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: 1K2
Genehm.Nr.: e1*2007/46*0273*..
Handelsbez.: 1ER REIHE
Variante(n): Heckantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 220 y = 270 HA
27I x = 170 y = 240 HA
26B x = 190 y = 220 VA
26P x = 140 y = 170 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 220 y = 270 8 HA
26J x = 190 y = 220 25 VA
26N x = 190 y = 220 8 VA
27F x = 220 y = 270 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0076-10-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 48187
ANLAGE: 20 BMW, BMW AG Radtyp: AVAS
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________
Seite: 18 von 19
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: 6C
Genehm.Nr.: e1*2007/46*0562*..
Handelsbez.: 6ER REIHE
Variante(n): Allradantrieb, Heckantrieb, Lim (Gran Coupe 4-türig)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 300 y = 330 HA
27I x = 250 y = 280 HA
26B x = 300 y = 500 VA
26P x = 290 y = 450 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 300 y = 330 8 HA
26N x = 300 y = 500 8 VA
27F x = 300 y = 330 28 HA
26J x = 300 y = 500 10 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0076-10-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 48187
ANLAGE: 20 BMW, BMW AG Radtyp: AVAS
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________
Seite: 19 von 19
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: 3L
Genehm.Nr.: e1*2007/46*0314*..
Handelsbez.: BMW 3ER REIHE
Variante(n): Ab e1*2007/46*0314*05, Heckantrieb, Limousine, Nur BMW 3er (F30) ab 2012,
Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I x = 170 y = 260 HA
27B x = 220 y = 310 HA
26P x = 175 y = 270 VA
26B x = 225 y = 320 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 220 y = 310 8 HA
27F x = 220 y = 310 25 HA
26J x = 225 y = 320 23 VA
26N x = 225 y = 320 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
