GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55109808 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH
Seite 1 von 12
Auftraggeber ProLine Wheels GmbH
Besselstraße 28
68219 Mannheim
49 02 0010801-4.WV
Prüfgegenstand PKW-Sonderrad
Modell PV.
Typ PV.8017
Radgröße 8Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
W5 PV.8017 W5/ohne Ring 5/120/72,6 30 730 2150
Kennzeichnungen
KBA-Nummer 47471
Herstellerzeichen PLW
Radtyp und Ausführung PV.8017 (s.o.)
Radgröße 8Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 28
S02 Schraube M14x1,5 Kegel 60° 140 33
S03 Serien-Schraube M12x1,5 Kegel 60° 110 25
S04 Serien-Schraube M12x1,5 Kegel 60° 120 25
S05 Serien-Schraube M14x1,25 Kegel 60° 130 27
S06 Schraube M14x1,25 Kegel 60° 130 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55109808 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 215/45R17 K2b K41 K42 K46 T87 T88 T91 A01 A02 A04
182, 1C 100-240 225/45R17 K2b K41 K42 K43 K46 T90 A05 A07 A08
e1*2001/116*0352*.., 100-240 235/40R17 K2b K42 K44 K46 R03 T90 A09 A12 A16
e1*2007/46*0277*.. 100-240 245/40R17 K2c K42 K44 K46 R03 A21 Cbo Cpe
- Coupé, Cabrio 225-240 215/45R17 K41 R02 T91 K1c V17 S03
- incl. Facelift 2011
BMW 1er-Reihe 85-195 215/45R17 K2b K41 K42 K46 T87 T88 T91 A01 A02 A04
187 85-195 225/45R17 K2b K41 K42 K43 K46 A05 A07 A08
e1*2001/116* 85-195 235/40R17 K2b K42 K44 K46 R03 A09 A12 A16
0287*00-09 85-195 245/40R17 K2c K42 K44 K46 R03 A21 Flh K1c
V17 S03
BMW 1er-Reihe 66-195 215/45R17 K2b K41 K42 K46 T87 T88 T91 A01 A02 A04
187, 1K2, 1K4 66-195 225/45R17 K2b K41 K42 K43 K46 A05 A07 A08
e1*2001/116* 66-195 235/40R17 K2b K42 K44 K46 R03 A09 A12 A16
0287*10-.., 66-195 245/40R17 K2c K42 K44 K46 R03 A21 Flh K1c
e1*2007/46*, V17 S03
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 75-160 205/50R17 K1c K2c K5d K8e R70 T89 T93 A01 A02 A04
1K4 75-160 215/45R17 K1c K2c K5d K8e T87 T91 A05 A07 A08
e1*2007/46*0283*04-.. 75-160 225/45R17 K1c K2c K5d K8e A09 A12 A16
- ab Modelljahr 2012 75-160 235/40R17 K1c K2c K5d K5i K6g K6i K7a K8m A21 A58 V17
- 5 Türer Y85 S05
BMW 1er-Reihe 2012 75-160 205/50R17 K1c K2c K5d K8e R70 T89 T93 A01 A02 A04
1K2 75-160 215/45R17 K1c K2c K5d K8e T87 T91 A05 A07 A08
e1*2007/46*0273*04-.. 75-160 225/45R17 K1c K2c K5d K8e A09 A12 A16
- ab Modelljahr 2013 75-160 235/40R17 K1c K2c K5d K5i K6g K6i K7a K8m A21 A58 V17
- 3 Türer Y84 S05
BMW 3er-Allrad 135-170 205/50R17 K1c K2b R37 R70 T89 T93 A01 A02 A04
346X 135-170 205/50R17 K1c K2b M+S R70 T89 T93 A05 A08 A09
e1*98/14*,2001/116* 135-170 215/45R17 K1c K2b R37 T87 T88 T91 A12 A16 A21
0144*.. 135-170 225/45R17 K1c K2b K42 T90 T91 T93 A70 Car K56
135-170 235/40R17 K1c K2b K42 T90 Lim V17 S01
135-170 245/40R17 K2c K42 K44 R03 T91 T93
135-170 255/40R17 K2c K42 K44 R03 R70
BMW 3er-Compact 85-141 205/50R17 K1a K42 K56 R37 R70 T89 A01 A02 A04
346K 85-141 215/45R17 K1a K42 K56 R37 T87 T88 A05 A08 A09
e1*98/14*0167*.., 85-141 225/45R17 K1c K2b K42 K56 A12 A16 A21
e1*2001/116*0167*.. 85-141 235/40R17 K1c K2c K42 K56 A70 B03 V17
85-141 245/40R17 K2c K42 K56 R03 S01
85-141 255/40R17 K2c K42 K44 K56 R03 R70
BMW 3er-Reihe 66-125 215/45R17 K1c K2b K41 K42 K45 R35 R37 A01 A02 A04
3/CG 66-125 225/45R17 K1c K2b K41 K42 K45 L02 A05 A08 A09
e1*93/81*0017*.., 66-125 235/40R17 K1c K2b K41 K42 K45 L02 A12 A16 A21
e1*98/14*0017*.. 66-125 245/40R17 K2c K42 K44 R03 K56 R21 V17
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

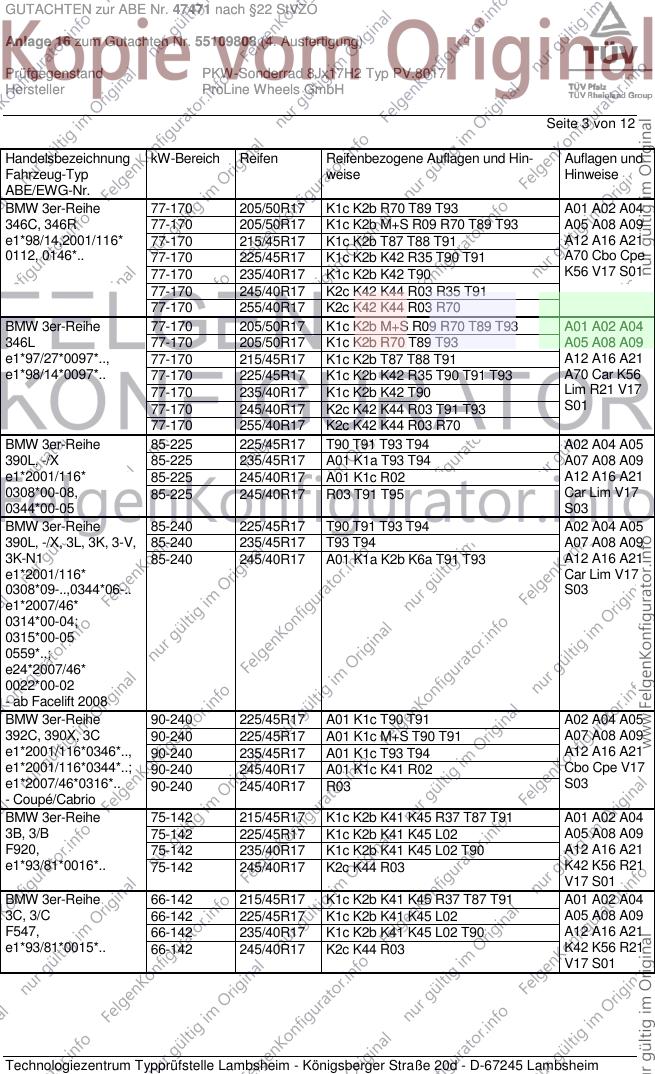

GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55109808 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 77-170 205/50R17 K1c K2b R70 T89 T93 A01 A02 A04
346C, 346R 77-170 205/50R17 K1c K2b M+S R09 R70 T89 T93 A05 A08 A09
e1*98/14,2001/116* 77-170 215/45R17 K1c K2b T87 T88 T91 A12 A16 A21
0112, 0146*.. 77-170 225/45R17 K1c K2b K42 R35 T90 T91 A70 Cbo Cpe
77-170 235/40R17 K1c K2b K42 T90 K56 V17 S01
77-170 245/40R17 K2c K42 K44 R03 R35 T91
77-170 255/40R17 K2c K42 K44 R03 R70
BMW 3er-Reihe 77-170 205/50R17 K1c K2b M+S R09 R70 T89 T93 A01 A02 A04
346L 77-170 205/50R17 K1c K2b R70 T89 T93 A05 A08 A09
e1*97/27*0097*.., 77-170 215/45R17 K1c K2b T87 T88 T91 A12 A16 A21
e1*98/14*0097*.. 77-170 225/45R17 K1c K2b K42 R35 T90 T91 T93 A70 Car K56
77-170 235/40R17 K1c K2b K42 T90 Lim R21 V17
77-170 245/40R17 K2c K42 K44 R03 T91 T93 S01
77-170 255/40R17 K2c K42 K44 R03 R70
BMW 3er-Reihe 85-225 225/45R17 T90 T91 T93 T94 A02 A04 A05
390L, -/X 85-225 235/45R17 A01 K1a T93 T94 A07 A08 A09
e1*2001/116* 85-225 245/40R17 A01 K1c R02 A12 A16 A21
0308*00-08, 85-225 245/40R17 R03 T91 T95 Car Lim V17
0344*00-05 S03
BMW 3er-Reihe 85-240 225/45R17 T90 T91 T93 T94 A02 A04 A05
390L, -/X, 3L, 3K, 3-V, 85-240 235/45R17 T93 T94 A07 A08 A09
3K-N1 85-240 245/40R17 A01 K1a K2b K6a T91 T93 A12 A16 A21
e1*2001/116* Car Lim V17
0308*09-..,0344*06-.. S03
e1*2007/46*
0314*00-04;
0315*00-05
0559*..;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-240 225/45R17 A01 K1c T90 T91 A02 A04 A05
392C, 390X, 3C 90-240 225/45R17 A01 K1c M+S T90 T91 A07 A08 A09
e1*2001/116*0346*.., 90-240 235/45R17 A01 K1c T93 T94 A12 A16 A21
e1*2001/116*0344*..; 90-240 245/40R17 A01 K1c K41 R02 Cbo Cpe V17
e1*2007/46*0316*.. 90-240 245/40R17 R03 S03
- Coupé/Cabrio
BMW 3er-Reihe 75-142 215/45R17 K1c K2b K41 K45 R37 T87 T91 A01 A02 A04
3B, 3/B 75-142 225/45R17 K1c K2b K41 K45 L02 A05 A08 A09
F920, 75-142 235/40R17 K1c K2b K41 K45 L02 T90 A12 A16 A21
e1*93/81*0016*.. 75-142 245/40R17 K2c K44 R03 K42 K56 R21
V17 S01
BMW 3er-Reihe 66-142 215/45R17 K1c K2b K41 K45 R37 T87 T91 A01 A02 A04
3C, 3/C 66-142 225/45R17 K1c K2b K41 K45 L02 A05 A08 A09
F547, 66-142 235/40R17 K1c K2b K41 K45 L02 T90 A12 A16 A21
e1*93/81*0015*.. 66-142 245/40R17 K2c K44 R03 K42 K56 R21
V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

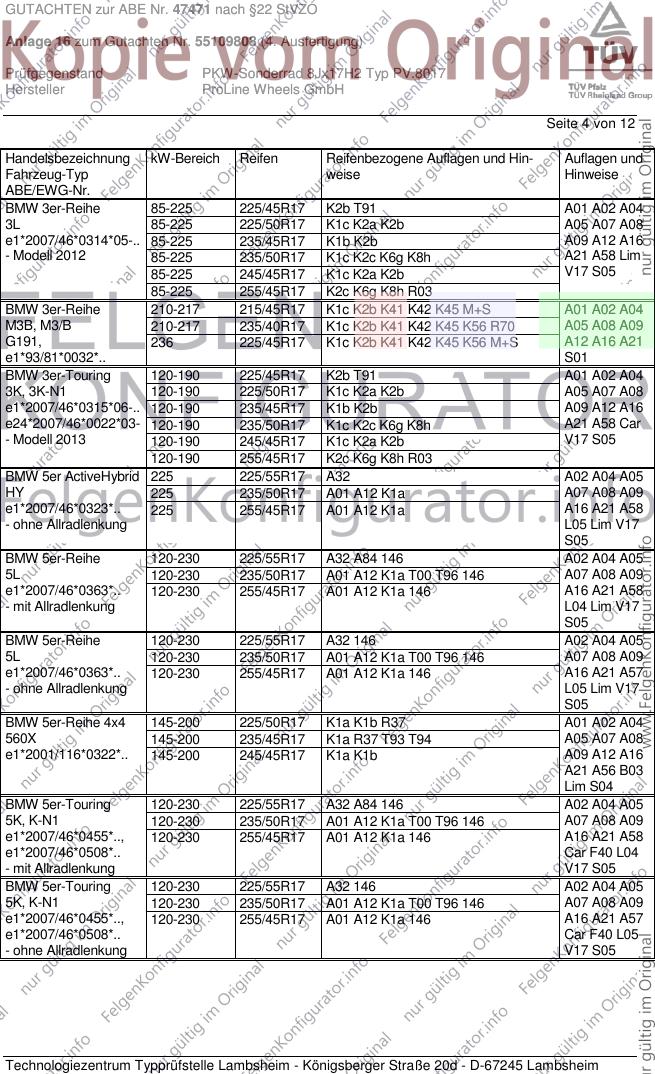

GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55109808 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 85-225 225/45R17 K2b T91 A01 A02 A04
3L 85-225 225/50R17 K1c K2a K2b A05 A07 A08
e1*2007/46*0314*05-.. 85-225 235/45R17 K1b K2b A09 A12 A16
- Modell 2012 85-225 235/50R17 K1c K2c K6g K8h A21 A58 Lim
85-225 245/45R17 K1c K2a K2b V17 S05
85-225 255/45R17 K2c K6g K8h R03
BMW 3er-Reihe 210-217 215/45R17 K1c K2b K41 K42 K45 M+S A01 A02 A04
M3B, M3/B 210-217 235/40R17 K1c K2b K41 K42 K45 K56 R70 A05 A08 A09
G191, 236 225/45R17 K1c K2b K41 K42 K45 K56 M+S A12 A16 A21
e1*93/81*0032*.. S01
BMW 3er-Touring 120-190 225/45R17 K2b T91 A01 A02 A04
3K, 3K-N1 120-190 225/50R17 K1c K2a K2b A05 A07 A08
e1*2007/46*0315*06-..120-190 235/45R17 K1b K2b A09 A12 A16
e24*2007/46*0022*03- 120-190 235/50R17 K1c K2c K6g K8h A21 A58 Car
- Modell 2013 120-190 245/45R17 K1c K2a K2b V17 S05
120-190 255/45R17 K2c K6g K8h R03
BMW 5er ActiveHybrid 225 225/55R17 A32 A02 A04 A05
HY 225 235/50R17 A01 A12 K1a A07 A08 A09
e1*2007/46*0323*.. 225 255/45R17 A01 A12 K1a A16 A21 A58
- ohne Allradlenkung L05 Lim V17
S05
BMW 5er-Reihe 120-230 225/55R17 A32 A84 146 A02 A04 A05
5L 120-230 235/50R17 A01 A12 K1a T00 T96 146 A07 A08 A09
e1*2007/46*0363*.. 120-230 255/45R17 A01 A12 K1a 146 A16 A21 A58
- mit Allradlenkung L04 Lim V17
S05
BMW 5er-Reihe 120-230 225/55R17 A32 146 A02 A04 A05
5L 120-230 235/50R17 A01 A12 K1a T00 T96 146 A07 A08 A09
e1*2007/46*0363*.. 120-230 255/45R17 A01 A12 K1a 146 A16 A21 A57
- ohne Allradlenkung L05 Lim V17
S05
BMW 5er-Reihe 4x4 145-200 225/50R17 K1a K1b R37 A01 A02 A04
560X 145-200 235/45R17 K1a R37 T93 T94 A05 A07 A08
e1*2001/116*0322*.. 145-200 245/45R17 K1a K1b A09 A12 A16
A21 A56 B03
Lim S04
BMW 5er-Touring 120-230 225/55R17 A32 A84 146 A02 A04 A05
5K, K-N1 120-230 235/50R17 A01 A12 K1a T00 T96 146 A07 A08 A09
e1*2007/46*0455*.., 120-230 255/45R17 A01 A12 K1a 146 A16 A21 A58
e1*2007/46*0508*.. Car F40 L04
- mit Allradlenkung V17 S05
BMW 5er-Touring 120-230 225/55R17 A32 146 A02 A04 A05
5K, K-N1 120-230 235/50R17 A01 A12 K1a T00 T96 146 A07 A08 A09
e1*2007/46*0455*.., 120-230 255/45R17 A01 A12 K1a 146 A16 A21 A57
e1*2007/46*0508*.. Car F40 L05
- ohne Allradlenkung V17 S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

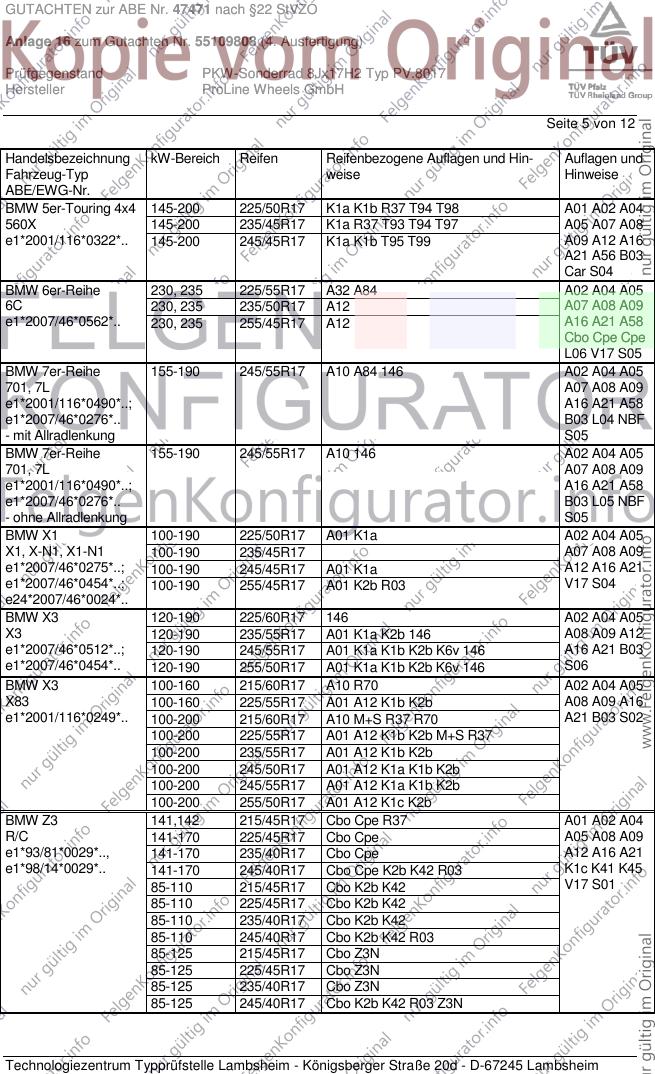

GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55109808 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 5er-Touring 4x4 145-200 225/50R17 K1a K1b R37 T94 T98 A01 A02 A04
560X 145-200 235/45R17 K1a R37 T93 T94 T97 A05 A07 A08
e1*2001/116*0322*.. 145-200 245/45R17 K1a K1b T95 T99 A09 A12 A16
A21 A56 B03
Car S04
BMW 6er-Reihe 230, 235 225/55R17 A32 A84 A02 A04 A05
6C 230, 235 235/50R17 A12 A07 A08 A09
e1*2007/46*0562*.. 230, 235 255/45R17 A12 A16 A21 A58
Cbo Cpe Cpe
L06 V17 S05
BMW 7er-Reihe 155-190 245/55R17 A10 A84 146 A02 A04 A05
701, 7L A07 A08 A09
e1*2001/116*0490*..; A16 A21 A58
e1*2007/46*0276*.. B03 L04 NBF
- mit Allradlenkung S05
BMW 7er-Reihe 155-190 245/55R17 A10 146 A02 A04 A05
701, 7L A07 A08 A09
e1*2001/116*0490*..; A16 A21 A58
e1*2007/46*0276*.. B03 L05 NBF
- ohne Allradlenkung S05
BMW X1 100-190 225/50R17 A01 K1a A02 A04 A05
X1, X-N1, X1-N1 100-190 235/45R17 A07 A08 A09
e1*2007/46*0275*..; 100-190 245/45R17 A01 K1a A12 A16 A21
e1*2007/46*0454*..; 100-190 255/45R17 A01 K2b R03 V17 S04
e24*2007/46*0024*..
BMW X3 120-190 225/60R17 146 A02 A04 A05
X3 120-190 235/55R17 A01 K1a K2b 146 A08 A09 A12
e1*2007/46*0512*..; 120-190 245/55R17 A01 K1a K1b K2b K6v 146 A16 A21 B03
e1*2007/46*0454*.. 120-190 255/50R17 A01 K1a K1b K2b K6v 146 S06
BMW X3 100-160 215/60R17 A10 R70 A02 A04 A05
X83 100-160 225/55R17 A01 A12 K1b K2b A08 A09 A16
e1*2001/116*0249*.. 100-200 215/60R17 A10 M+S R37 R70 A21 B03 S02
100-200 225/55R17 A01 A12 K1b K2b M+S R37
100-200 235/55R17 A01 A12 K1b K2b
100-200 245/50R17 A01 A12 K1a K1b K2b
100-200 245/55R17 A01 A12 K1a K1b K2b
100-200 255/50R17 A01 A12 K1c K2b
BMW Z3 141,142 215/45R17 Cbo Cpe R37 A01 A02 A04
R/C 141-170 225/45R17 Cbo Cpe A05 A08 A09
e1*93/81*0029*.., 141-170 235/40R17 Cbo Cpe A12 A16 A21
e1*98/14*0029*.. 141-170 245/40R17 Cbo Cpe K2b K42 R03 K1c K41 K45
85-110 215/45R17 Cbo K2b K42 V17 S01
85-110 225/45R17 Cbo K2b K42
85-110 235/40R17 Cbo K2b K42
85-110 245/40R17 Cbo K2b K42 R03
85-125 215/45R17 Cbo Z3N
85-125 225/45R17 Cbo Z3N
85-125 235/40R17 Cbo Z3N
85-125 245/40R17 Cbo K2b K42 R03 Z3N
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55109808 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH

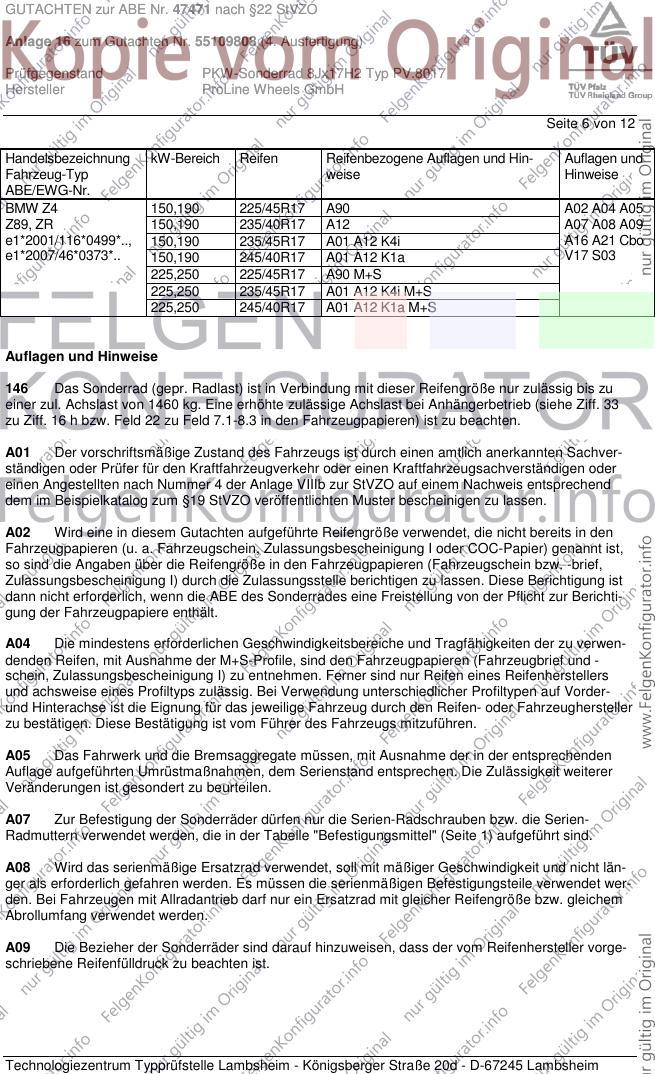

Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW Z4 150,190 225/45R17 A90 A02 A04 A05
Z89, ZR 150,190 235/40R17 A12 A07 A08 A09
e1*2001/116*0499*.., 150,190 235/45R17 A01 A12 K4i A16 A21 Cbo
e1*2007/46*0373*.. 150,190 245/40R17 A01 A12 K1a V17 S03
225,250 225/45R17 A90 M+S
225,250 235/45R17 A01 A12 K4i M+S
225,250 245/40R17 A01 A12 K1a M+S
Auflagen und Hinweise
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55109808 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH

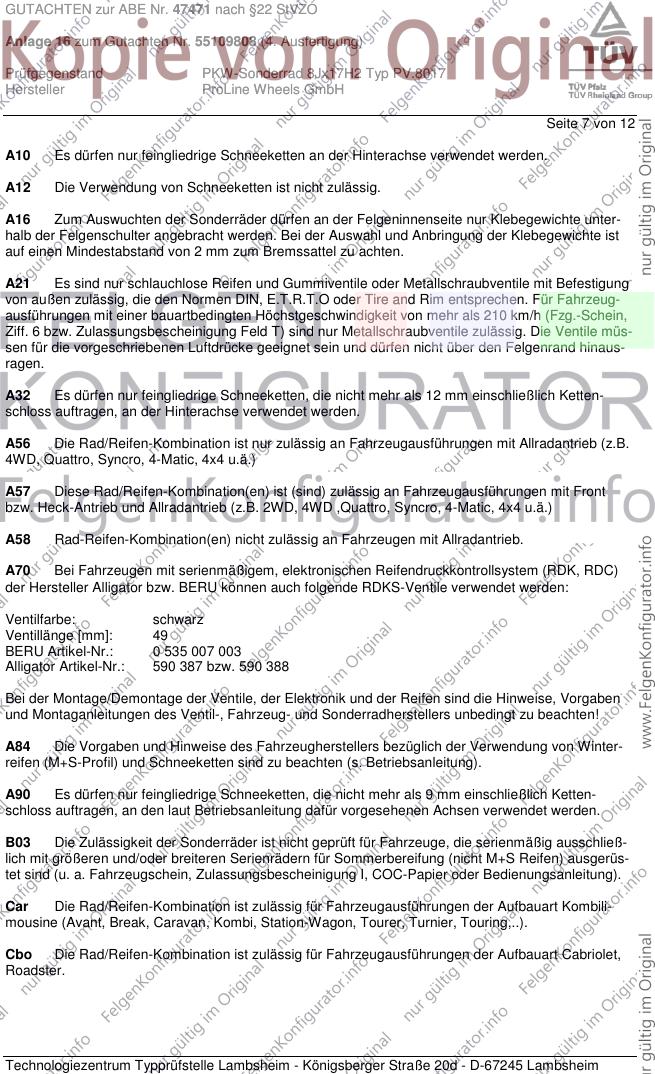

Seite 7 von 12
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeug-
ausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein,
Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die Ventile müs-
sen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand hinaus-
ragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A70 Bei Fahrzeugen mit serienmäßigem, elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: schwarz
Ventillänge [mm]: 49
BERU Artikel-Nr.: 0 535 007 003
Alligator Artikel-Nr.: 590 387 bzw. 590 388
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von Winter-
reifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55109808 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH

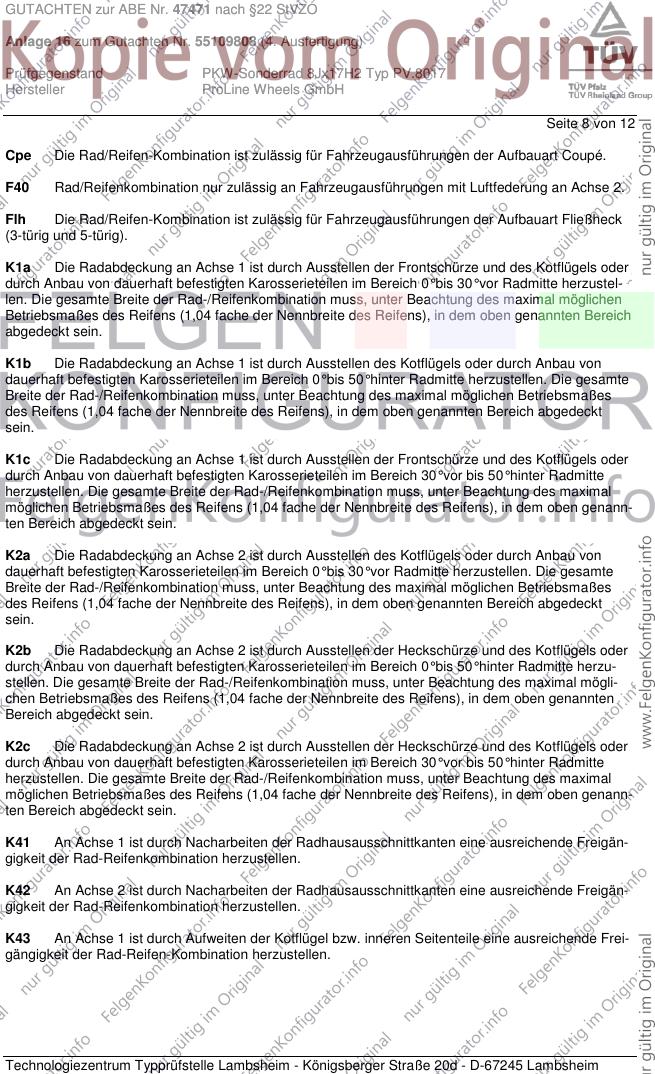

Seite 8 von 12
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55109808 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH
Seite 9 von 12
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55109808 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH

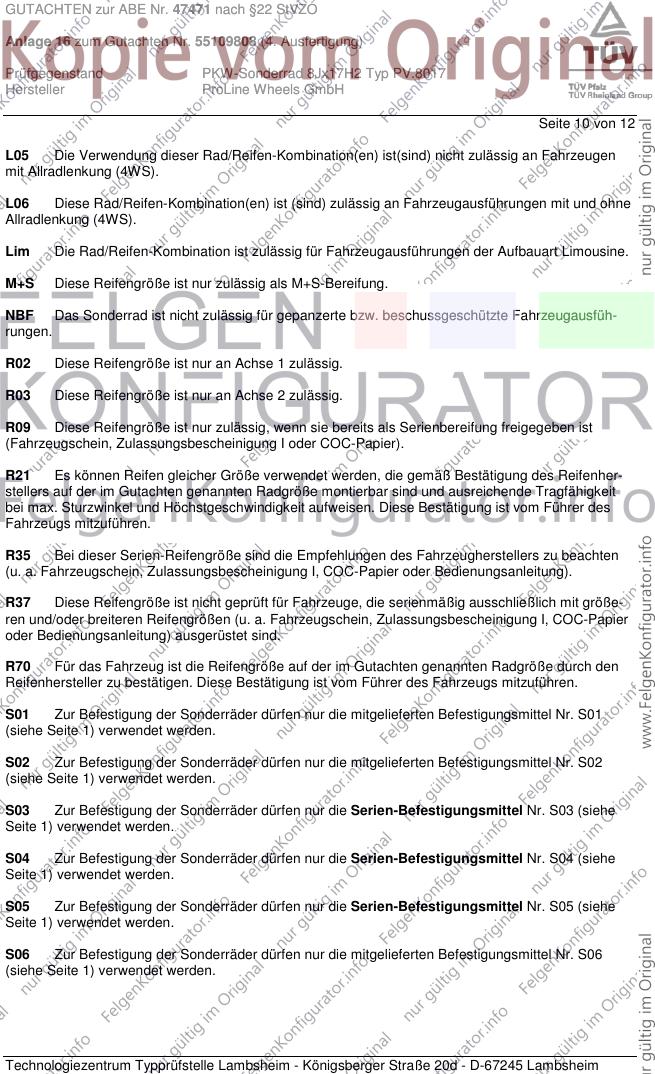

Seite 10 von 12
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausfüh-
rungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55109808 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH

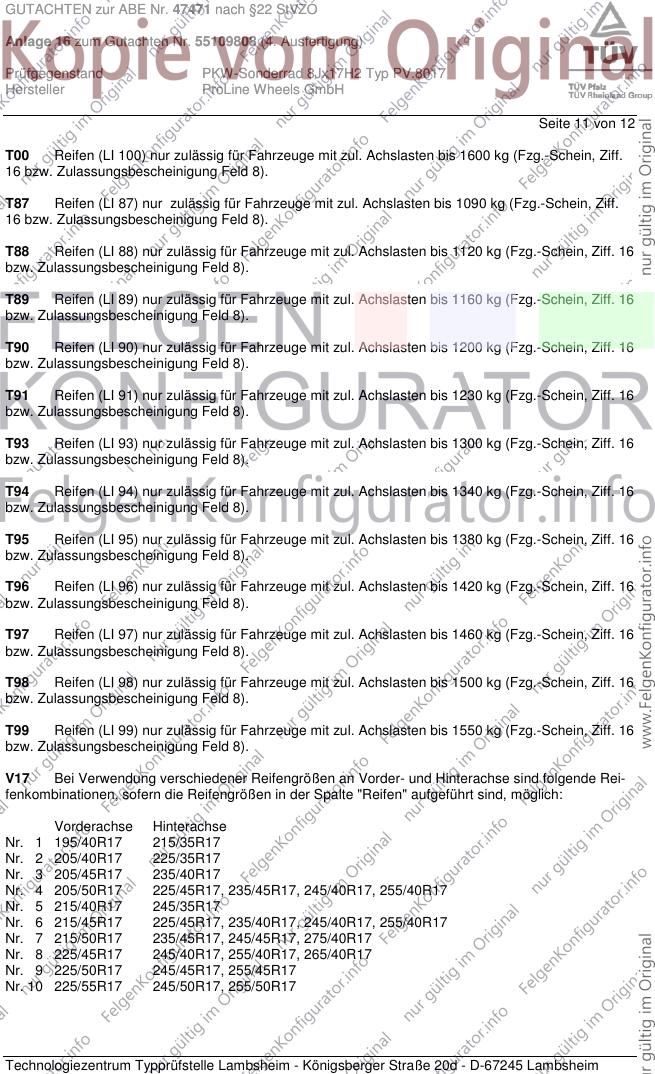

Seite 11 von 12
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55109808 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH

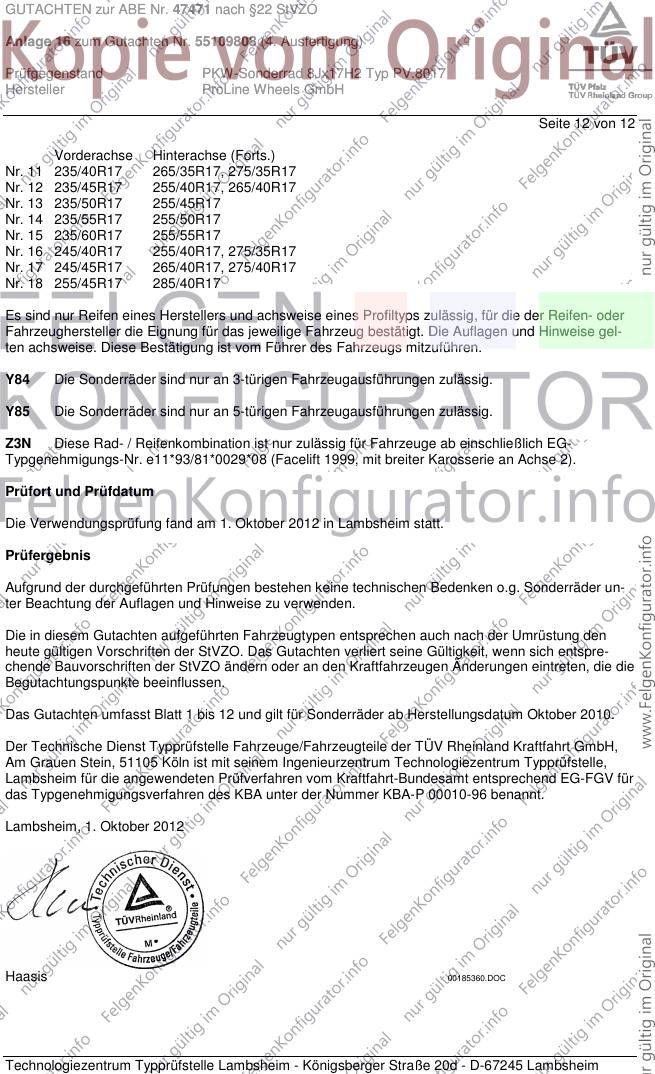

Seite 12 von 12
Vorderachse Hinterachse (Forts.)
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y84 Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.
Y85 Die Sonderräder sind nur an 5-türigen Fahrzeugausführungen zulässig.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. Oktober 2012 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Oktober 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. Oktober 2012
Haasis 00185360.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
