GUTACHTEN zur ABE Nr. 48820 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55038612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ D118
Hersteller DIEWE GmbH
Seite 1 von 12
Auftraggeber DIEWE GmbH
Haupstraße 19
86510 Asbach/Ried
QM-Nr. 49 02 0111103
Prüfgegenstand PKW-Sonderrad
Modell D118
Typ D118
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
51203772 D118 5/120 / ohne Ring 5/120/72,6 30 750 2250
Kennzeichnungen
KBA-Nummer 48820
Herstellerzeichen DIEWE Wheels Germany
Radtyp und Ausführung D118 - 16441880 (s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 24
S02 Schraube M12x1,5 Kegel 60° 120 24
S03 Serien-Schraube Kegel 60° 130 27,5
M14x1,25
S05 Serien-Schraube Kegel 60° 140 32,5
M14x1,5
Nr. Art der Befestigungsmittel Bund Anzugsmoment(Nm) Gesamtlänge(mm)
S04 Serien-Schraube Kegel 60° 140 61
M14x1,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48820 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55038612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ D118
Hersteller DIEWE GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 205/45R18 K1c K2b K41 K42 K46 R70 T86 T90 A01 A02 A04
182, 1C 100-160 215/40R18 K1c K2b K41 K42 K46 T85 T89 A05 A08 A09
e1*2001/116*0352*.., 100-240 225/40R18 K1c K2b K41 K42 K43 K46 T88 T89 A12 A14 A21
e1*2007/46*0277*.. 100-240 245/35R18 K2c K42 K44 K46 R03 T88 Cbo Cpe V18
- Coupé, Cabrio 225-240 205/45R18 K1c K41 R02 R70 S01
- incl. Facelift 2011 225-240 215/40R18 K1c K41 R02
BMW 1er-Reihe 85-195 205/45R18 K1c K2b K41 K42 K46 R70 T86 A01 A02 A04
187 85-195 215/40R18 K1c K2b K41 K42 K46 T85 T89 A05 A08 A09
e1*2001/116* 85-195 225/40R18 K1c K2b K41 K42 K43 T88 T89 A12 A14 A21
0287*00-09 85-195 245/35R18 K2c K42 K44 K46 R03 T88 T89 Flh V18 S01
BMW 1er-Reihe 66-195 205/45R18 K1c K2b K41 K42 K46 R70 T86 A01 A02 A04
187, 1K2, 1K4 66-195 215/40R18 K1c K2b K41 K42 K46 T85 T89 A05 A08 A09
e1*2001/116* 66-195 225/40R18 K1c K2b K41 K42 K43 K46 T88 T89 A12 A14 A21
0287*10-.., 66-195 245/35R18 K2c K42 K44 K46 R03 T88 T89 Flh V18 S01
e1*2007/46*,
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 75-160 215/40R18 K1c K2c K5d K8e T89 A01 A02 A04
1K4 75-160 225/40R18 K1c K2c K5d K8e T88 T92 A05 A07 A08
e1*2007/46*0283*04-.. 75-160 235/35R18 K1c K2c K5d K5i K6g K6i K7a K8m A09 A12 A14
- ab Modelljahr 2012 T86 T90 A21 A58 Y85
- 5 Türer S03
BMW 1er-Reihe 2012 75-160 215/40R18 K1c K2c K5d K8e T89 A01 A02 A04
1K2 75-160 225/40R18 K1c K2c K5d K8e T88 T92 A05 A07 A08
e1*2007/46*0273*04-.. 75-160 235/35R18 K1c K2c K5d K5i K6g K6i K7a K8m A09 A12 A14
- ab Modelljahr 2013 T86 T90 A21 A58 Y84
- 3 Türer S03
BMW 3er-Allrad 135-170 225/40R18 K1c K2b K42 K56 T88 T89 T92 A01 A02 A04
346X 135-170 235/40R18 K1c K2b K41 K42 K44 K56 T91 A05 A08 A09
e1*98/14*,2001/116* 135-170 245/35R18 K2c K42 K44 K56 R03 T88 T89 A12 A14 A21
0144*.. 135-170 255/35R18 K2c K42 K44 K56 R03 R70 T90 B03 Car Lim
V18 S01
BMW 3er-Compact 85-141 225/40R18 K1c K2c K42 K56 T88 T89 A01 A02 A04
346K 85-141 235/40R18 G01 K1c K2c K41 K42 K56 A05 A08 A09
e1*98/14*0167*.., 85-141 245/35R18 K2c K42 K56 R03 T88 T89 A12 A14 A21
e1*2001/116*0167*.. 85-141 255/35R18 K2c K42 K44 K56 R03 R70 B03 K2c V18
S01
BMW 3er-Reihe 77-170 225/40R18 K1c K2b K56 T88 T89 T91 T92 A01 A02 A04
346C, 346R 77-170 235/40R18 G01 K1c K2b K41 K44 K56 T91 A05 A08 A09
e1*98/14,2001/116* 77-170 245/35R18 K2c K44 K56 R03 T88 T89 A12 A14 A21
0112, 0146*.. 77-170 255/35R18 K2c K44 K56 R03 R70 B03 Cbo Cpe
K42 V18 S01
BMW 3er-Reihe 77-170 225/40R18 K1c K2b K42 K56 T88 A01 A02 A04
346L 77-170 235/40R18 G01 K1c K2b K41 K42 K44 K56 A05 A08 A09
e1*97/27*0097*.., 77-170 245/35R18 K2c K42 K44 K56 R03 T88 A12 A14 A21
e1*98/14*0097*.. 77-170 255/35R18 K2c K42 K44 K56 R03 R70 B03 Car Lim
V18 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48820 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55038612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ D118
Hersteller DIEWE GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 85-225 225/40R18 T88 T89 T91 T92 A02 A04 A05
390L, -/X 85-225 235/40R18 A01 K1c T91 T93 T95 A08 A09 A12
e1*2001/116* 85-225 245/35R18 A01 K1c T88 T89 T92 A14 A21 Car
0308*00-08, Lim V18 S01
0344*00-05
BMW 3er-Reihe 85-240 225/40R18 T88 T89 T91 T92 A02 A04 A05
390L, -/X, 3L, 3K, 3-V, 85-240 235/40R18 T91 T93 A08 A09 A12
3K-N1 85-240 245/35R18 A01 K1a K2b K6a T88 T89 T92 A14 A21 Car
e1*2001/116* Lim V18 S01
0308*09-..,0344*06-..
e1*2007/46*
0314*00-04;
0315*00-05
0559*..;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-240 225/40R18 A01 K1c T88 T89 T91 A02 A04 A05
392C, 390X, 3C 90-240 235/40R18 A01 K1c K41 T91 A08 A09 A12
e1*2001/116*0346*.., 90-240 245/35R18 A01 K1c K41 T88 T89 T92 A14 A21 Cbo
e1*2001/116*0344*..; Cpe V18 S01
e1*2007/46*0316*..
- Coupé/Cabrio
BMW 3er-Reihe 85-147 215/45R18 T89 T93 A02 A04 A05
3L 85-225 225/40R18 A01 K2b T92 A07 A08 A09
e1*2007/46*0314*05-.. 85-225 225/45R18 A01 K2b T91 A12 A14 A21
- Modell 2012 85-225 235/40R18 A01 K1b K2b A58 Lim V18
85-225 245/40R18 A01 K1c K2a K2b S03
BMW 3er-Touring 120-147 215/45R18 T93 A02 A04 A05
3K, 3K-N1 120-190 225/40R18 A01 K2b T92 A07 A08 A09
e1*2007/46*0315*06-.. 120-190 225/45R18 A01 K2b T91 A12 A14 A21
e24*2007/46*0022*03- 120-190 235/40R18 A01 K1b K2b A58 Car V18
- Modell 2013 120-190 245/40R18 A01 K1c K2a K2b S03
BMW 5er ActiveHybrid 225 225/50R18 A32 T95 A02 A04 A05
HY 225 235/45R18 A10 T98 A07 A08 A09
e1*2007/46*0323*.. 225 245/45R18 A32 A14 A21 A58
- ohne Allradlenkung L05 Lim V18
S03
BMW 5er-GT 155-225 245/45R18 A10 T00 160 A02 A04 A05
GT, K-N1 155-225 245/50R18 A10 157 A07 A08 A09
e1*2007/46*0215*..; 155-225 255/45R18 A10 T03 T99 160 A14 A21 BW1
e1*2007/46*0508*.. Flh L05 NBF
Gran Turismo S03
- ohne Allradlenkung
BMW 5er-GT 155-225 245/45R18 A10 A84 T00 160 A02 A04 A05
GT, K-N1 155-225 245/50R18 A10 A84 157 A07 A08 A09
e1*2007/46*0215*..; 155-225 255/45R18 A10 A84 T03 T99 160 A14 A21 BW1
e1*2007/46*0508*.. Flh L04 NBF
Gran Turismo S03
- mit Allradlenkung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48820 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55038612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ D118
Hersteller DIEWE GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 5er-Reihe 120-230 225/50R18 A32 A84 R37 T95 A02 A04 A05
5L 120-230 235/45R18 A10 A84 R37 T94 T98 A07 A08 A09
e1*2007/46*0363*.. 120-230 245/45R18 A32 A84 T00 T96 A14 A21 A58
- mit Allradlenkung BW1 L04 Lim
V18 S03
BMW 5er-Reihe 120-230 225/50R18 A32 R37 T95 A02 A04 A05
5L 120-230 235/45R18 A10 R37 T94 T98 A07 A08 A09
e1*2007/46*0363*.. 120-230 245/45R18 A32 T00 T96 A14 A21 A57
- ohne Allradlenkung BW1 L05 Lim
V18 S03
BMW 5er-Reihe 4x4 145-200 225/45R18 R37 T91 T95 A02 A04 A05
560X 145-200 235/40R18 A01 K1a R37 T91 T93 T95 A08 A09 A12
e1*2001/116*0322*.. 145-200 245/40R18 A01 K1a K1b A14 A21 A56
Lim S02
BMW 5er-Touring 120-230 225/50R18 A32 R37 T95 T99 A02 A04 A05
5K, K-N1 120-230 235/45R18 A10 A84 R37 T98 A07 A08 A09
e1*2007/46*0455*.., 120-230 245/45R18 A32 A84 T00 T96 A14 A21 A58
e1*2007/46*0508*.. BW1 Car F40
- mit Allradlenkung L04 V18 S03
BMW 5er-Touring 120-230 225/50R18 A32 R37 T95 T99 A02 A04 A05
5K, K-N1 120-230 235/45R18 A10 R37 T98 A07 A08 A09
e1*2007/46*0455*.., 120-230 245/45R18 A32 T00 T96 A14 A21 A57
e1*2007/46*0508*.. BW1 Car F40
- ohne Allradlenkung L05 V18 S03
BMW 5er-Touring 4x4 145-200 225/45R18 R37 T95 A02 A04 A05
560X 145-200 235/40R18 A01 K1a R37 T93 T95 A08 A09 A12
e1*2001/116*0322*.. 145-200 245/40R18 A01 K1a K1b T93 T97 A14 A21 A56
Car S02
BMW 6er-Reihe 230, 235 225/50R18 A32 T95 A02 A04 A05
6C 230, 235 235/45R18 A10 T94 A07 A08 A09
e1*2007/46*0562*.. 230-235 245/45R18 A32 A14 A21 A84
BW1 Cbo
Cpe L06 V18
S03
BMW 7er-Reihe 155-190 245/45R18 A10 A84 T00 T96 160 A02 A04 A05
701, 7L 155-190 245/50R18 A10 A84 157 A07 A08 A09
e1*2001/116*0490*..; 155-190 255/45R18 A10 A84 T03 T99 160 A14 A21 BW1
e1*2007/46*0276*.. L04 NBF S03
- mit Allradlenkung
BMW 7er-Reihe 155-190 245/45R18 A10 T00 T96 160 A02 A04 A05
701, 7L 155-190 245/50R18 A10 157 A07 A08 A09
e1*2001/116*0490*..; 155-190 255/45R18 A10 T03 T99 160 A14 A21 BW1
e1*2007/46*0276*.. L05 NBF S03
- ohne Allradlenkung
BMW X1 100-190 225/45R18 A32 T91 T95 A02 A04 A05
X1, X-N1, X1-N1 100-190 235/40R18 A12 T91 T95 A08 A09 A14
e1*2007/46*0275*..; 100-190 245/40R18 A01 A12 K1a K2b A21 V18 S02
e1*2007/46*0454*..;
e24*2007/46*0024*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48820 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55038612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ D118
Hersteller DIEWE GmbH

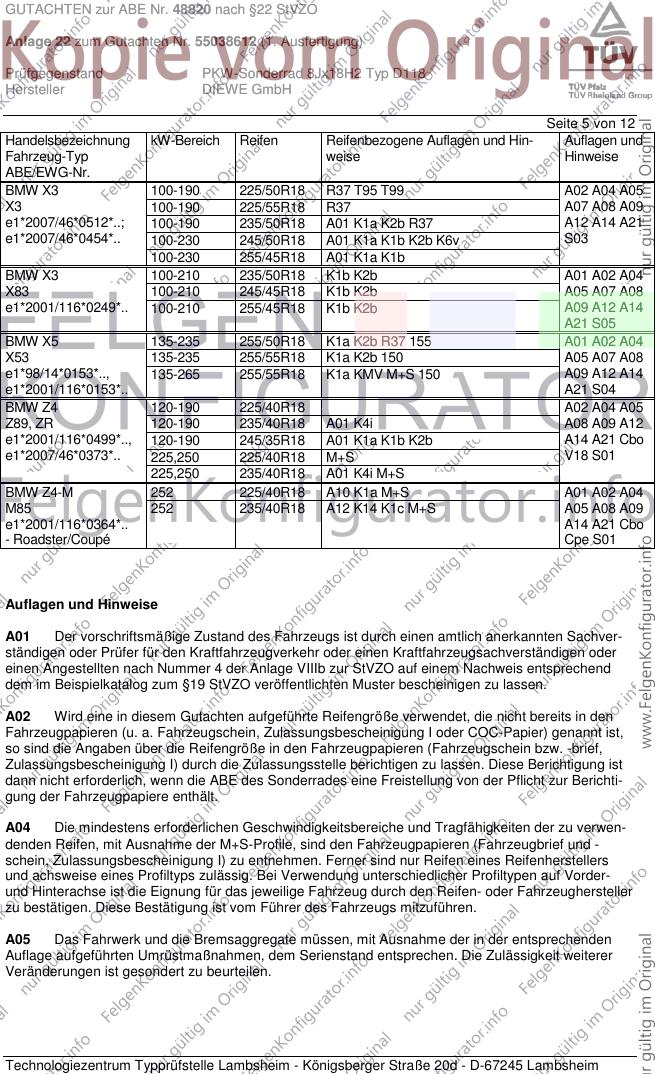

Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW X3 100-190 225/50R18 R37 T95 T99 A02 A04 A05
X3 100-190 225/55R18 R37 A07 A08 A09
e1*2007/46*0512*..; 100-190 235/50R18 A01 K1a K2b R37 A12 A14 A21
e1*2007/46*0454*.. 100-230 245/50R18 A01 K1a K1b K2b K6v S03
100-230 255/45R18 A01 K1a K1b
BMW X3 100-210 235/50R18 K1b K2b A01 A02 A04
X83 100-210 245/45R18 K1b K2b A05 A07 A08
e1*2001/116*0249*.. 100-210 255/45R18 K1b K2b A09 A12 A14
A21 S05
BMW X5 135-235 255/50R18 K1a K2b R37 155 A01 A02 A04
X53 135-235 255/55R18 K1a K2b 150 A05 A07 A08
e1*98/14*0153*.., 135-265 255/55R18 K1a KMV M+S 150 A09 A12 A14
e1*2001/116*0153*.. A21 S04
BMW Z4 120-190 225/40R18 A02 A04 A05
Z89, ZR 120-190 235/40R18 A01 K4i A08 A09 A12
e1*2001/116*0499*.., 120-190 245/35R18 A01 K1a K1b K2b A14 A21 Cbo
e1*2007/46*0373*.. 225,250 225/40R18 M+S V18 S01
225,250 235/40R18 A01 K4i M+S
BMW Z4-M 252 225/40R18 A10 K1a M+S A01 A02 A04
M85 252 235/40R18 A12 K14 K1c M+S A05 A08 A09
e1*2001/116*0364*.. A14 A21 Cbo
- Roadster/Coupé Cpe S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48820 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55038612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ D118
Hersteller DIEWE GmbH

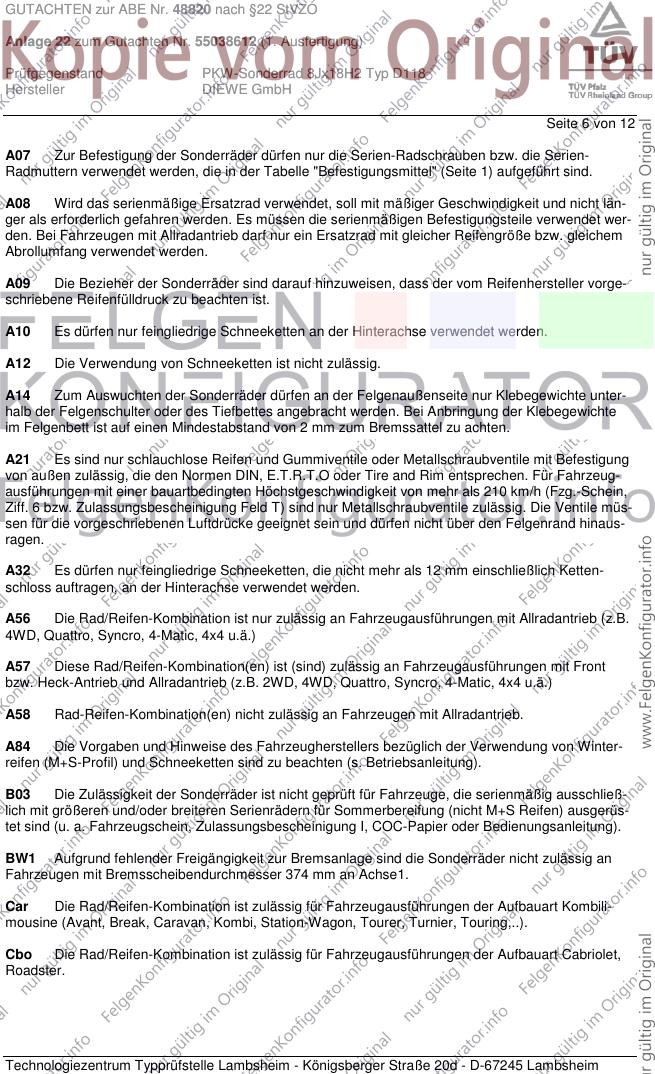

Seite 6 von 12
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unter-
halb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte
im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeug-
ausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein,
Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die Ventile müs-
sen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand hinaus-
ragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von Winter-
reifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
BW1 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 374 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48820 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55038612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ D118
Hersteller DIEWE GmbH

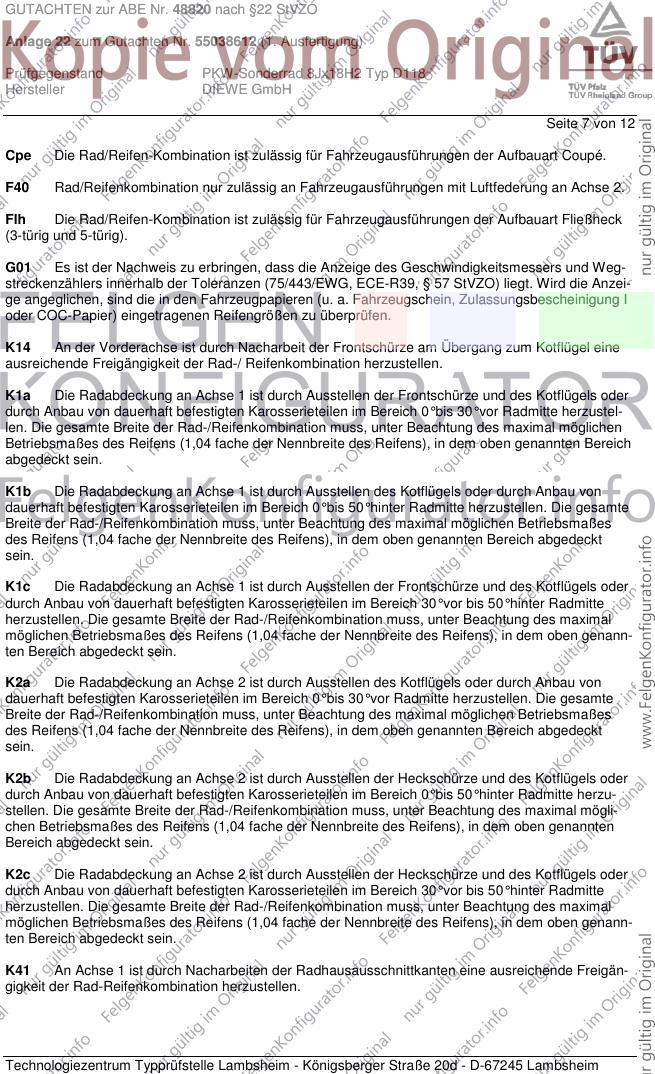

Seite 7 von 12
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48820 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55038612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ D118
Hersteller DIEWE GmbH
Seite 8 von 12
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48820 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55038612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ D118
Hersteller DIEWE GmbH

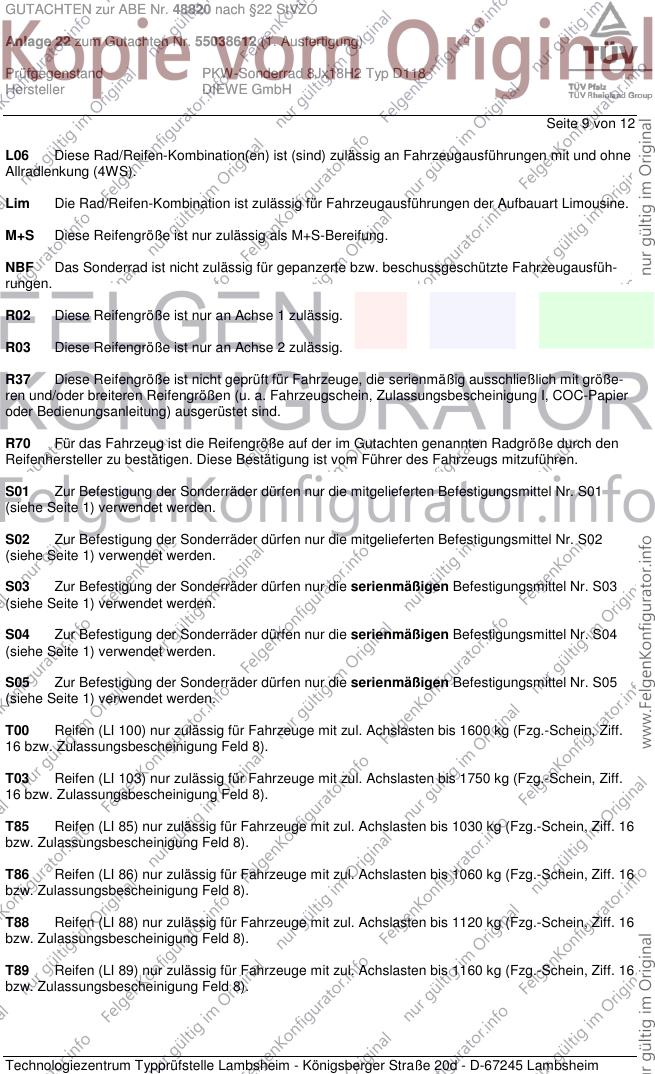

Seite 9 von 12
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausfüh-
rungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48820 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55038612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ D118
Hersteller DIEWE GmbH
Seite 10 von 12
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48820 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55038612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ D118
Hersteller DIEWE GmbH
Seite 11 von 12
Y84 Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.
Y85 Die Sonderräder sind nur an 5-türigen Fahrzeugausführungen zulässig.
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
155 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1550 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
157 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1570 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
160 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1600 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 24. Oktober 2012 in Lambsheim statt.
Hinweise zum Sonderrad
Sonderrad mit fünf Speichen. Wahlweise mit aufgeschraubten Edelstahlzierblenden.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o. g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48820 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55038612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ D118
Hersteller DIEWE GmbH
Seite 12 von 12
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Februar 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. Oktober 2012
Bohlander 00186329.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
