Gutachten 366-0119-12-WIRD
zur Erteilung der ABE 49093
ANLAGE: 19 BMW, BMW AG Radtyp: ARE9M
Hersteller: AEZ Leichtmetallräder GmbH Stand: 05.02.2013
__________________________________________________________________________________________________________________
Seite: 1 von 22
Fahrzeughersteller : BMW, BMW AG
Raddaten:
Radgröße nach Norm : 9 J X 19 H2 Einpreßtiefe (mm) : 25
Lochkreis (mm)/Lochzahl : 120/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
ARE9M9KP25726 PCD120 ET25 Ø74.1 Ø72.6 72,6 Kunststoff 975 2327 01/13
Verwendungsbereich/Fz-Hersteller : BMW, BMW AG
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad,
für Typ : M85
Zubehör : ZJB3 ww. OE-Schrauben + ZJB0
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad,
für Typ : X1-N1; X1; X-N1; (Nur BMW X1)
Zubehör : ZJB3 ww. OE-Schrauben + ZJB0
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad,
für Typ : 390L; 3L; Z89; ZR; 3C; 392C; 3K; 390X; 3K-N1
Zubehör : ZJB3 ww. OE-Schrauben + ZJB0
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 33 mm, Kegelw. 60 Grad,
für Typ : 1K2; 1K4; (1K2 / 1K4 ab Nachtrag 04)
Zubehör : ZJB8 ww. ZJB0+OE-Schraube=27mm
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 33 mm, Kegelw. 60 Grad,
für Typ : X-N1; X3; (Nur BMW X3)
Zubehör : AEZ Artikel-Nr. ZJB8
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 33 mm, Kegelw. 60 Grad,
für Typ : 7L; 701; 6C; HY
Zubehör : AEZ Artikel-Nr. ZJB8
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 33 mm, Kegelw. 60 Grad,
für Typ : K-N1; 5L; 5K; GT
Zubehör : ZJB8 ww. Serie(L=25/28mm)+ZJB0
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 33 mm, Kegelw. 60 Grad,
für Typ : 3L; (Ab e1*2007/46*0314*05)
Zubehör : ZJB8 ww. ZJB0+OE-Schraube=28mm
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 33 mm, Kegelw. 60 Grad, für
Typ : 3K; (Ab e1*2007/46*0315*06)
Zubehör : ZJB8 ww. ZJB0+OE-Schraube=28mm
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : M85; ZR; Z89; 3C; 3K; 3K-N1; 3L; 390L; 390X; 392C
120 Nm ( Nur BMW X1 ) für Typ : X-N1; X1; X1-N1
140 Nm für Typ : GT; K-N1; 5K; 5L; 6C
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0119-12-WIRD
zur Erteilung der ABE 49093
ANLAGE: 19 BMW, BMW AG Radtyp: ARE9M
Hersteller: AEZ Leichtmetallräder GmbH Stand: 05.02.2013
__________________________________________________________________________________________________________________
Seite: 2 von 22
140 Nm ( Nur BMW X3 ) für Typ : X-N1; X3
140 Nm ( Radschrauben M14x1,25 ) für Typ : 1K2; 1K4; 3K; 3L
Verkaufsbezeichnung: ActiveHybrid 5er, 7er, X6
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
HY e1*2007/46*0323*.. 235 - 330 245/45R19 98 11A; 248; 52J Nur ActiveHybrid 7,
245/45R19 98 57E; 575 7L; nicht
255/40R19 96Y 57E; 68G Hinterachslenkung;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 744; 4CG
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3K e1*2007/46*0315*.. 85 - 190 225/40R19 89Y 11A; 24J; 26B; 26N; BMW 3er (F31) ab
57E; 575 2012;
Ab
e1*2007/46*0315*06;
225/40R19 93 11A; 22M; 22P; 24J; Radschraube
244; 247; 26B; 26N; M14x1,25;
27B; 27H Heckantrieb;
235/35R19 91Y 11A; 22M; 22P; 24C; 10B; 11B; 11G; 11H;
244; 247; 26B; 26N; 12A; 51A; 71C; 71K;
27B; 27H
245/35R19 93 11A; 22L; 22Q; 24C; 721; 725; 73C; 74C;
24D; 26B; 26N; 27B; 74P; 4CG
27F
255/35R19 92Y 11A; 22L; 22Q; 24D;
27B; 27F; 57F; 575
265/30R19 93 11A; 22L; 22Q; 24D;
27B; 27F; 57F; 68X
3L e1*2007/46*0314*.. 85 - 240 225/40R19 93 11A; 22M; 22P; 24J; BMW 3er (F30) ab
244; 247; 26P; 27B; 2012;
27H Ab
e1*2007/46*0314*05;
235/35R19 91 11A; 22M; 22P; 24C; Limousine; Stufenheck;
244; 247; 26B; 26N; Heckantrieb;
27B; 27H
245/35R19 93 11A; 22L; 22Q; 24C; 10B; 11B; 11G; 11H;
244; 247; 26B; 26N; 12A; 51A; 71C; 71K;
27B; 27F
255/35R19 92 11A; 22L; 22Q; 24D; 721; 725; 73C; 74C;
27B; 27F; 57F; 575 74P; 4CG
265/30R19 93 11A; 22L; 22Q; 24D;
27B; 27F; 57F; 68X
390L e1*2001/116*0308*.. 85 - 127 265/30R19 89W 11A; 22B; 24D; 57F; Nur bis
670; 68X e1*2001/116*0308*08;
85 - 225 235/35R19 87Y 11A; 21P; 24C; 57E; Limousine;
676; 68X Heckantrieb;
255/30R19 91 11A; 22I; 24M; 57F; 673 10B; 11B; 11G; 11H;
265/30R19 93 11A; 22B; 24D; 57F; 12A; 51A; 71C; 71K;
670; 68X 721; 725; 73C; 74C;
275/30R19 92 11A; 22B; 22H; 24D; 74P; 4CF
57F; 676
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0119-12-WIRD
zur Erteilung der ABE 49093
ANLAGE: 19 BMW, BMW AG Radtyp: ARE9M
Hersteller: AEZ Leichtmetallräder GmbH Stand: 05.02.2013
__________________________________________________________________________________________________________________
Seite: 3 von 22
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3K e1*2007/46*0315*.. 85 - 160 235/35R19 91 11A; 21B; 22I; 24J; 24M Nur bis
3K-N1 e24*2007/46*0022*.. 265/30R19 89Y 11A; 22B; 24D; 5FR; e1*2007/46*0315*05;
390L e1*2001/116*0308*.. 57F; 670; 68X Facelift ab September
265/30R19 93 11A; 22B; 24D; 57F; 2008; Nur bis
670; 68X e24*2007/46*0022*02;
275/30R19 92 11A; 22B; 24D; 57F; Ab
676
85 - 225 235/35R19 87Y 11A; 21B; 24J; 57E; e1*2001/116*0308*09;
676; 68X Touring; Heckantrieb;
235/35R19 91Y 11A; 21B; 22I; 24J; 24M 10B; 11B; 11G; 11H;
255/30R19 11A; 22B; 24D; 51G; 12A; 51A; 71C; 71K;
57F; 673 721; 725; 73C; 74C;
265/30R19 93Y 11A; 22B; 24D; 57F; 74P
670; 68X
275/30R19 92Y 11A; 22B; 24D; 57F;
676
3L e1*2007/46*0314*.. 85 - 225 235/35R19 87Y 11A; 21B; 24J; 57E; Nur bis
390L e1*2001/116*0308*.. 676; 68X e1*2007/46*0314*04;
235/35R19 91 11A; 21B; 22I; 24J; 24M Facelift ab September
255/30R19 11A; 22B; 24D; 51G; 2008; Ab
57F; 673 e1*2001/116*0308*09;
265/30R19 89Y 11A; 22B; 24D; 57F; Limousine;
670; 68X Heckantrieb;
275/30R19 92 11A; 22B; 24D; 57F; 10B; 11B; 11G; 11H;
676
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
74P
390L e1*2001/116*0308*.. 89 - 120 265/30R19 89W 11A; 22B; 24D; 57F; Nur bis
670; 68X e1*2001/116*0308*08;
89 - 190 265/30R19 93 11A; 22B; 24D; 57F; Touring; Heckantrieb;
670; 68X 10B; 11B; 11G; 11H;
89 - 225 235/35R19 87Y 11A; 21P; 24C; 57E; 12A; 51A; 71C; 71K;
676; 68X 721; 725; 73C; 74C;
255/30R19 91Y 11A; 22I; 24M; 57F; 673 74P; 4CF
265/30R19 93Y 11A; 22B; 24D; 57F;
670; 68X
275/30R19 92Y 11A; 22B; 22H; 24D;
57F; 676
390X e1*2001/116*0344*.. 155 - 190 255/30R19 91 11A; 22I; 24D; 57F; 575 Nur bis
265/30R19 93 11A; 22B; 24D; 57F; e1*2001/116*0344*05;
990
155 - 225 235/35R19 91 11A; 21P; 24C; 57E; Touring; Limousine;
990
255/30R19 91Y 11A; 22I; 24D; 57F; 575 Allradantrieb;
265/30R19 93Y 11A; 22B; 24D; 57F; 10B; 11B; 11G; 11H;
990
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
74P; 4CF
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0119-12-WIRD
zur Erteilung der ABE 49093
ANLAGE: 19 BMW, BMW AG Radtyp: ARE9M
Hersteller: AEZ Leichtmetallräder GmbH Stand: 05.02.2013
__________________________________________________________________________________________________________________

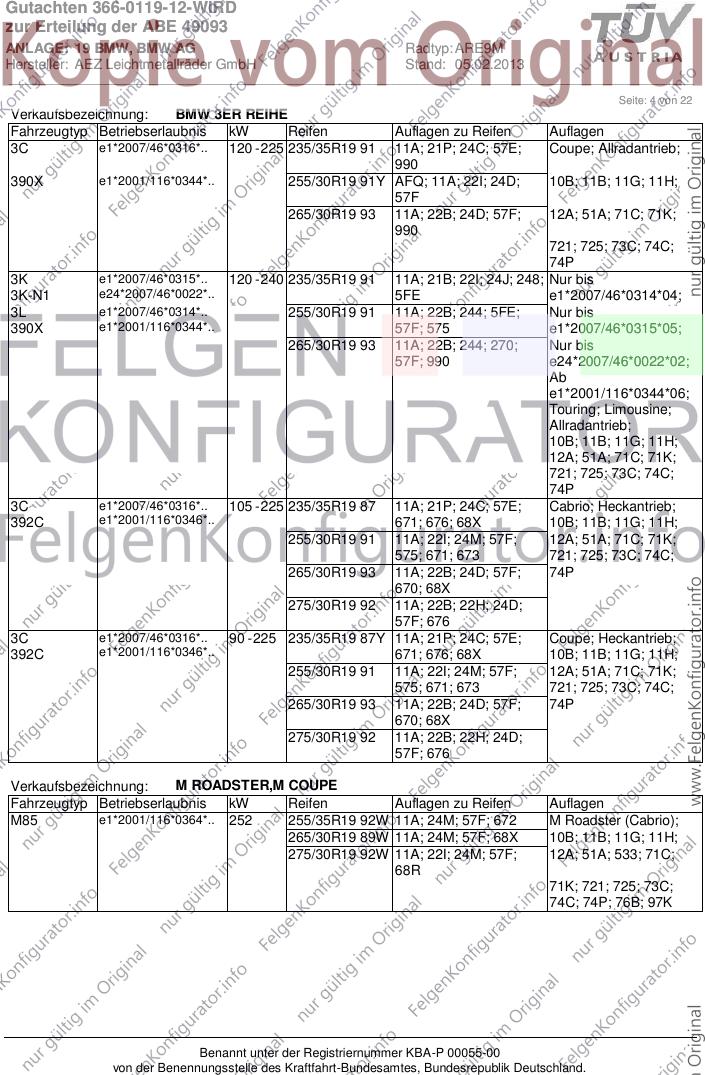

Seite: 4 von 22
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3C e1*2007/46*0316*.. 120 - 225 235/35R19 91 11A; 21P; 24C; 57E; Coupe; Allradantrieb;
990
390X e1*2001/116*0344*.. 255/30R19 91Y AFQ; 11A; 22I; 24D; 10B; 11B; 11G; 11H;
57F
265/30R19 93 11A; 22B; 24D; 57F; 12A; 51A; 71C; 71K;
990
721; 725; 73C; 74C;
74P
3K e1*2007/46*0315*.. 120 - 240 235/35R19 91 11A; 21B; 22I; 24J; 248; Nur bis
3K-N1 e24*2007/46*0022*.. 5FE e1*2007/46*0314*04;
3L e1*2007/46*0314*.. 255/30R19 91 11A; 22B; 244; 5FE; Nur bis
390X e1*2001/116*0344*.. 57F; 575 e1*2007/46*0315*05;
265/30R19 93 11A; 22B; 244; 270; Nur bis
57F; 990 e24*2007/46*0022*02;
Ab
e1*2001/116*0344*06;
Touring; Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
74P
3C e1*2007/46*0316*.. 105 - 225 235/35R19 87 11A; 21P; 24C; 57E; Cabrio; Heckantrieb;
392C e1*2001/116*0346*.. 671; 676; 68X 10B; 11B; 11G; 11H;
255/30R19 91 11A; 22I; 24M; 57F; 12A; 51A; 71C; 71K;
575; 671; 673 721; 725; 73C; 74C;
265/30R19 93 11A; 22B; 24D; 57F; 74P
670; 68X
275/30R19 92 11A; 22B; 22H; 24D;
57F; 676
3C e1*2007/46*0316*.. 90 - 225 235/35R19 87Y 11A; 21P; 24C; 57E; Coupe; Heckantrieb;
392C e1*2001/116*0346*.. 671; 676; 68X 10B; 11B; 11G; 11H;
255/30R19 91 11A; 22I; 24M; 57F; 12A; 51A; 71C; 71K;
575; 671; 673 721; 725; 73C; 74C;
265/30R19 93 11A; 22B; 24D; 57F; 74P
670; 68X
275/30R19 92 11A; 22B; 22H; 24D;
57F; 676
Verkaufsbezeichnung: M ROADSTER,M COUPE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M85 e1*2001/116*0364*.. 252 255/35R19 92W 11A; 24M; 57F; 672 M Roadster (Cabrio);
265/30R19 89W 11A; 24M; 57F; 68X 10B; 11B; 11G; 11H;
275/30R19 92W 11A; 22I; 24M; 57F; 12A; 51A; 533; 71C;
68R
71K; 721; 725; 73C;
74C; 74P; 76B; 97K
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

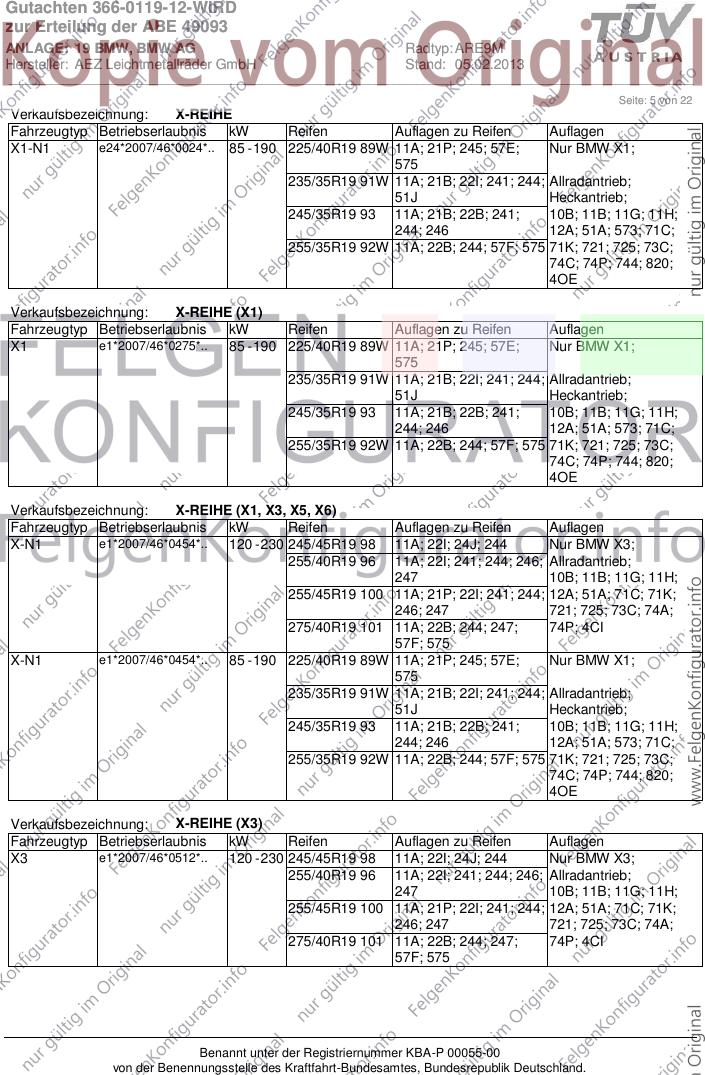

Gutachten 366-0119-12-WIRD
zur Erteilung der ABE 49093
ANLAGE: 19 BMW, BMW AG Radtyp: ARE9M
Hersteller: AEZ Leichtmetallräder GmbH Stand: 05.02.2013
__________________________________________________________________________________________________________________
Seite: 5 von 22
Verkaufsbezeichnung: X-REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X1-N1 e24*2007/46*0024*.. 85 - 190 225/40R19 89W 11A; 21P; 245; 57E; Nur BMW X1;
575
235/35R19 91W 11A; 21B; 22I; 241; 244; Allradantrieb;
51J Heckantrieb;
245/35R19 93 11A; 21B; 22B; 241; 10B; 11B; 11G; 11H;
244; 246 12A; 51A; 573; 71C;
255/35R19 92W 11A; 22B; 244; 57F; 575 71K; 721; 725; 73C;
74C; 74P; 744; 820;
4OE
Verkaufsbezeichnung: X-REIHE (X1)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X1 e1*2007/46*0275*.. 85 - 190 225/40R19 89W 11A; 21P; 245; 57E; Nur BMW X1;
575
235/35R19 91W 11A; 21B; 22I; 241; 244; Allradantrieb;
51J Heckantrieb;
245/35R19 93 11A; 21B; 22B; 241; 10B; 11B; 11G; 11H;
244; 246 12A; 51A; 573; 71C;
255/35R19 92W 11A; 22B; 244; 57F; 575 71K; 721; 725; 73C;
74C; 74P; 744; 820;
4OE
Verkaufsbezeichnung: X-REIHE (X1, X3, X5, X6)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X-N1 e1*2007/46*0454*.. 120 - 230 245/45R19 98 11A; 22I; 24J; 244 Nur BMW X3;
255/40R19 96 11A; 22I; 241; 244; 246; Allradantrieb;
247 10B; 11B; 11G; 11H;
255/45R19 100 11A; 21P; 22I; 241; 244; 12A; 51A; 71C; 71K;
246; 247 721; 725; 73C; 74A;
275/40R19 101 11A; 22B; 244; 247; 74P; 4CI
57F; 575
X-N1 e1*2007/46*0454*.. 85 - 190 225/40R19 89W 11A; 21P; 245; 57E; Nur BMW X1;
575
235/35R19 91W 11A; 21B; 22I; 241; 244; Allradantrieb;
51J Heckantrieb;
245/35R19 93 11A; 21B; 22B; 241; 10B; 11B; 11G; 11H;
244; 246 12A; 51A; 573; 71C;
255/35R19 92W 11A; 22B; 244; 57F; 575 71K; 721; 725; 73C;
74C; 74P; 744; 820;
4OE
Verkaufsbezeichnung: X-REIHE (X3)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X3 e1*2007/46*0512*.. 120 - 230 245/45R19 98 11A; 22I; 24J; 244 Nur BMW X3;
255/40R19 96 11A; 22I; 241; 244; 246; Allradantrieb;
247 10B; 11B; 11G; 11H;
255/45R19 100 11A; 21P; 22I; 241; 244; 12A; 51A; 71C; 71K;
246; 247 721; 725; 73C; 74A;
275/40R19 101 11A; 22B; 244; 247; 74P; 4CI
57F; 575
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0119-12-WIRD
zur Erteilung der ABE 49093
ANLAGE: 19 BMW, BMW AG Radtyp: ARE9M
Hersteller: AEZ Leichtmetallräder GmbH Stand: 05.02.2013
__________________________________________________________________________________________________________________

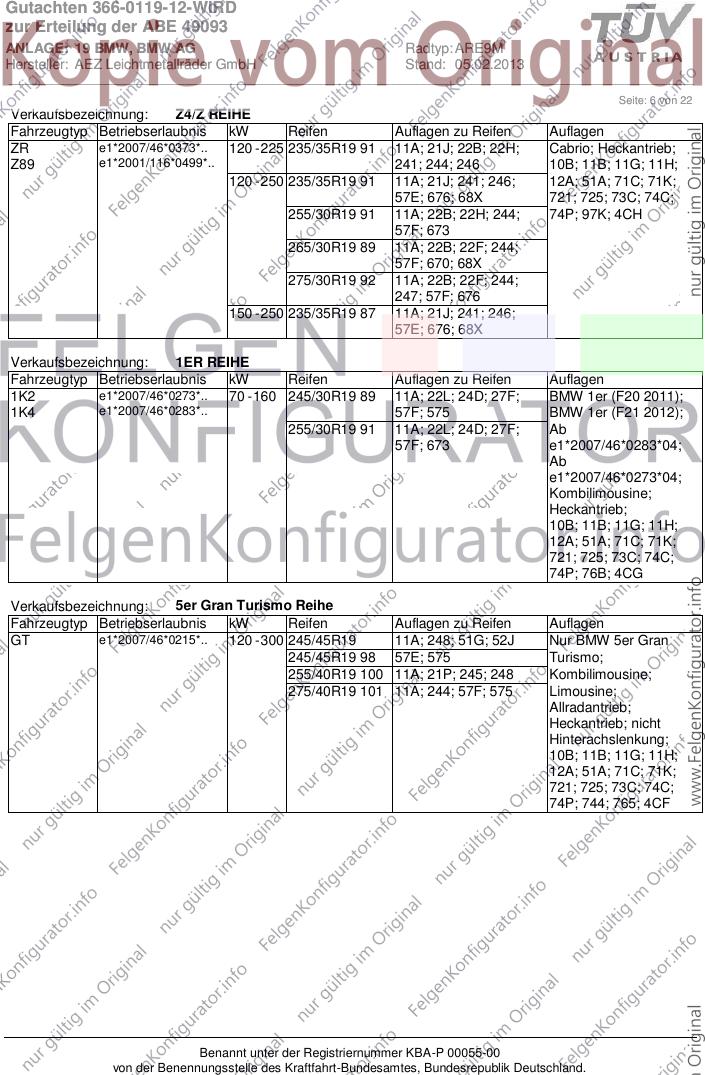

Seite: 6 von 22
Verkaufsbezeichnung: Z4/Z REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ZR e1*2007/46*0373*.. 120 - 225 235/35R19 91 11A; 21J; 22B; 22H; Cabrio; Heckantrieb;
Z89 e1*2001/116*0499*.. 241; 244; 246 10B; 11B; 11G; 11H;
120 - 250 235/35R19 91 11A; 21J; 241; 246; 12A; 51A; 71C; 71K;
57E; 676; 68X 721; 725; 73C; 74C;
255/30R19 91 11A; 22B; 22H; 244; 74P; 97K; 4CH
57F; 673
265/30R19 89 11A; 22B; 22F; 244;
57F; 670; 68X
275/30R19 92 11A; 22B; 22F; 244;
247; 57F; 676
150 - 250 235/35R19 87 11A; 21J; 241; 246;
57E; 676; 68X
Verkaufsbezeichnung: 1ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K2 e1*2007/46*0273*.. 70 - 160 245/30R19 89 11A; 22L; 24D; 27F; BMW 1er (F20 2011);
1K4 e1*2007/46*0283*.. 57F; 575 BMW 1er (F21 2012);
255/30R19 91 11A; 22L; 24D; 27F; Ab
57F; 673 e1*2007/46*0283*04;
Ab
e1*2007/46*0273*04;
Kombilimousine;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
74P; 76B; 4CG
Verkaufsbezeichnung: 5er Gran Turismo Reihe
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GT e1*2007/46*0215*.. 120 - 300 245/45R19 11A; 248; 51G; 52J Nur BMW 5er Gran
245/45R19 98 57E; 575 Turismo;
255/40R19 100 11A; 21P; 245; 248 Kombilimousine;
275/40R19 101 11A; 244; 57F; 575 Limousine;
Allradantrieb;
Heckantrieb; nicht
Hinterachslenkung;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
74P; 744; 765; 4CF
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0119-12-WIRD
zur Erteilung der ABE 49093
ANLAGE: 19 BMW, BMW AG Radtyp: ARE9M
Hersteller: AEZ Leichtmetallräder GmbH Stand: 05.02.2013
__________________________________________________________________________________________________________________

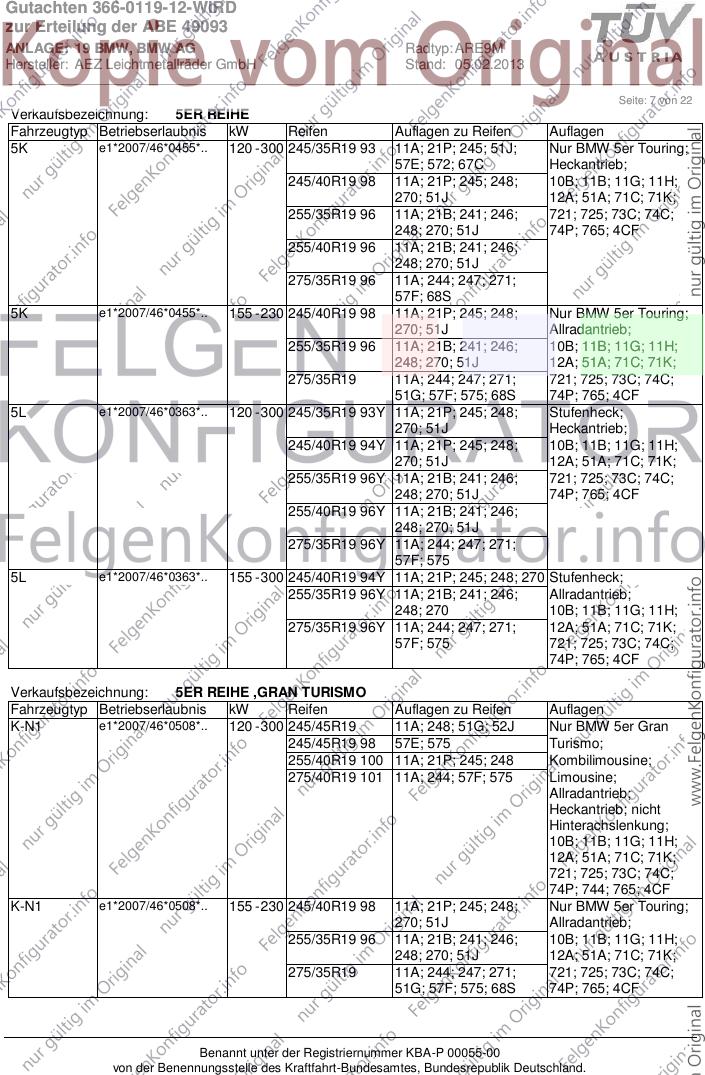

Seite: 7 von 22
Verkaufsbezeichnung: 5ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5K e1*2007/46*0455*.. 120 - 300 245/35R19 93 11A; 21P; 245; 51J; Nur BMW 5er Touring;
57E; 572; 67C Heckantrieb;
245/40R19 98 11A; 21P; 245; 248; 10B; 11B; 11G; 11H;
270; 51J 12A; 51A; 71C; 71K;
255/35R19 96 11A; 21B; 241; 246; 721; 725; 73C; 74C;
248; 270; 51J 74P; 765; 4CF
255/40R19 96 11A; 21B; 241; 246;
248; 270; 51J
275/35R19 96 11A; 244; 247; 271;
57F; 68S
5K e1*2007/46*0455*.. 155 - 230 245/40R19 98 11A; 21P; 245; 248; Nur BMW 5er Touring;
270; 51J Allradantrieb;
255/35R19 96 11A; 21B; 241; 246; 10B; 11B; 11G; 11H;
248; 270; 51J 12A; 51A; 71C; 71K;
275/35R19 11A; 244; 247; 271; 721; 725; 73C; 74C;
51G; 57F; 575; 68S 74P; 765; 4CF
5L e1*2007/46*0363*.. 120 - 300 245/35R19 93Y 11A; 21P; 245; 248; Stufenheck;
270; 51J Heckantrieb;
245/40R19 94Y 11A; 21P; 245; 248; 10B; 11B; 11G; 11H;
270; 51J 12A; 51A; 71C; 71K;
255/35R19 96Y 11A; 21B; 241; 246; 721; 725; 73C; 74C;
248; 270; 51J 74P; 765; 4CF
255/40R19 96Y 11A; 21B; 241; 246;
248; 270; 51J
275/35R19 96Y 11A; 244; 247; 271;
57F; 575
5L e1*2007/46*0363*.. 155 - 300 245/40R19 94Y 11A; 21P; 245; 248; 270 Stufenheck;
255/35R19 96Y 11A; 21B; 241; 246; Allradantrieb;
248; 270 10B; 11B; 11G; 11H;
275/35R19 96Y 11A; 244; 247; 271; 12A; 51A; 71C; 71K;
57F; 575 721; 725; 73C; 74C;
74P; 765; 4CF
Verkaufsbezeichnung: 5ER REIHE ,GRAN TURISMO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
K-N1 e1*2007/46*0508*.. 120 - 300 245/45R19 11A; 248; 51G; 52J Nur BMW 5er Gran
245/45R19 98 57E; 575 Turismo;
255/40R19 100 11A; 21P; 245; 248 Kombilimousine;
275/40R19 101 11A; 244; 57F; 575 Limousine;
Allradantrieb;
Heckantrieb; nicht
Hinterachslenkung;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
74P; 744; 765; 4CF
K-N1 e1*2007/46*0508*.. 155 - 230 245/40R19 98 11A; 21P; 245; 248; Nur BMW 5er Touring;
270; 51J Allradantrieb;
255/35R19 96 11A; 21B; 241; 246; 10B; 11B; 11G; 11H;
248; 270; 51J 12A; 51A; 71C; 71K;
275/35R19 11A; 244; 247; 271; 721; 725; 73C; 74C;
51G; 57F; 575; 68S 74P; 765; 4CF
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0119-12-WIRD
zur Erteilung der ABE 49093
ANLAGE: 19 BMW, BMW AG Radtyp: ARE9M
Hersteller: AEZ Leichtmetallräder GmbH Stand: 05.02.2013
__________________________________________________________________________________________________________________

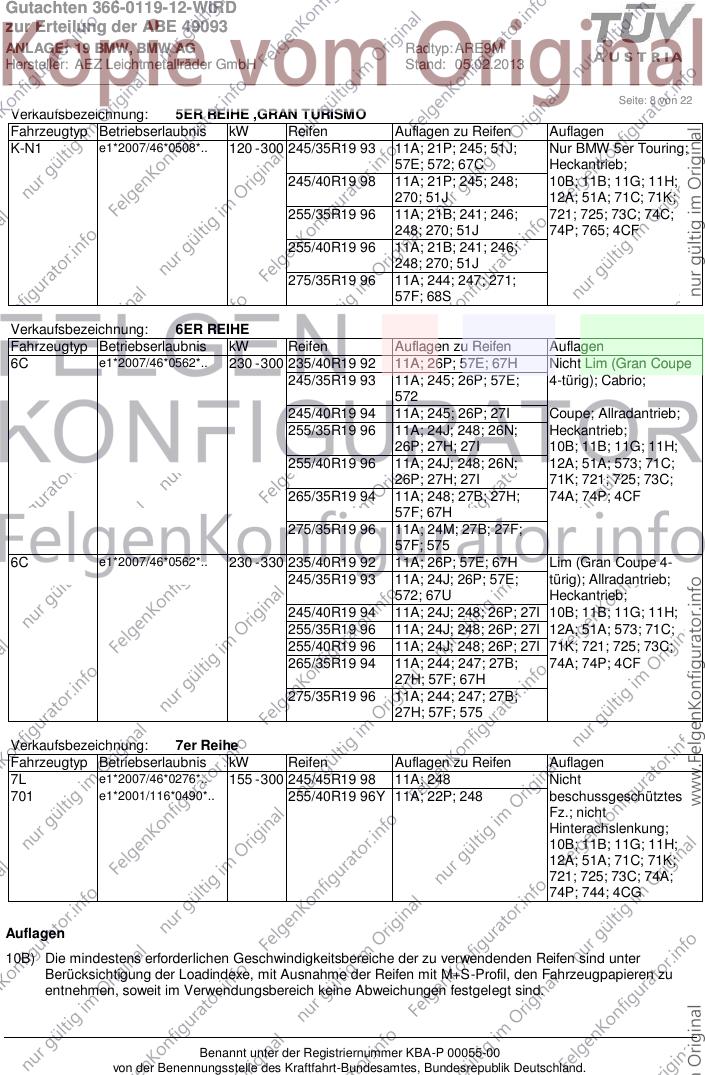

Seite: 8 von 22
Verkaufsbezeichnung: 5ER REIHE ,GRAN TURISMO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
K-N1 e1*2007/46*0508*.. 120 - 300 245/35R19 93 11A; 21P; 245; 51J; Nur BMW 5er Touring;
57E; 572; 67C Heckantrieb;
245/40R19 98 11A; 21P; 245; 248; 10B; 11B; 11G; 11H;
270; 51J 12A; 51A; 71C; 71K;
255/35R19 96 11A; 21B; 241; 246; 721; 725; 73C; 74C;
248; 270; 51J 74P; 765; 4CF
255/40R19 96 11A; 21B; 241; 246;
248; 270; 51J
275/35R19 96 11A; 244; 247; 271;
57F; 68S
Verkaufsbezeichnung: 6ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6C e1*2007/46*0562*.. 230 - 300 235/40R19 92 11A; 26P; 57E; 67H Nicht Lim (Gran Coupe
245/35R19 93 11A; 245; 26P; 57E; 4-türig); Cabrio;
572
245/40R19 94 11A; 245; 26P; 27I Coupe; Allradantrieb;
255/35R19 96 11A; 24J; 248; 26N; Heckantrieb;
26P; 27H; 27I 10B; 11B; 11G; 11H;
255/40R19 96 11A; 24J; 248; 26N; 12A; 51A; 573; 71C;
26P; 27H; 27I 71K; 721; 725; 73C;
265/35R19 94 11A; 248; 27B; 27H; 74A; 74P; 4CF
57F; 67H
275/35R19 96 11A; 24M; 27B; 27F;
57F; 575
6C e1*2007/46*0562*.. 230 - 330 235/40R19 92 11A; 26P; 57E; 67H Lim (Gran Coupe 4-
245/35R19 93 11A; 24J; 26P; 57E; türig); Allradantrieb;
572; 67U Heckantrieb;
245/40R19 94 11A; 24J; 248; 26P; 27I 10B; 11B; 11G; 11H;
255/35R19 96 11A; 24J; 248; 26P; 27I 12A; 51A; 573; 71C;
255/40R19 96 11A; 24J; 248; 26P; 27I 71K; 721; 725; 73C;
265/35R19 94 11A; 244; 247; 27B; 74A; 74P; 4CF
27H; 57F; 67H
275/35R19 96 11A; 244; 247; 27B;
27H; 57F; 575
Verkaufsbezeichnung: 7er Reihe
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7L e1*2007/46*0276*.. 155 - 300 245/45R19 98 11A; 248 Nicht
701 e1*2001/116*0490*.. 255/40R19 96Y 11A; 22P; 248 beschussgeschütztes
Fz.; nicht
Hinterachslenkung;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 744; 4CG
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0119-12-WIRD
zur Erteilung der ABE 49093
ANLAGE: 19 BMW, BMW AG Radtyp: ARE9M
Hersteller: AEZ Leichtmetallräder GmbH Stand: 05.02.2013
__________________________________________________________________________________________________________________

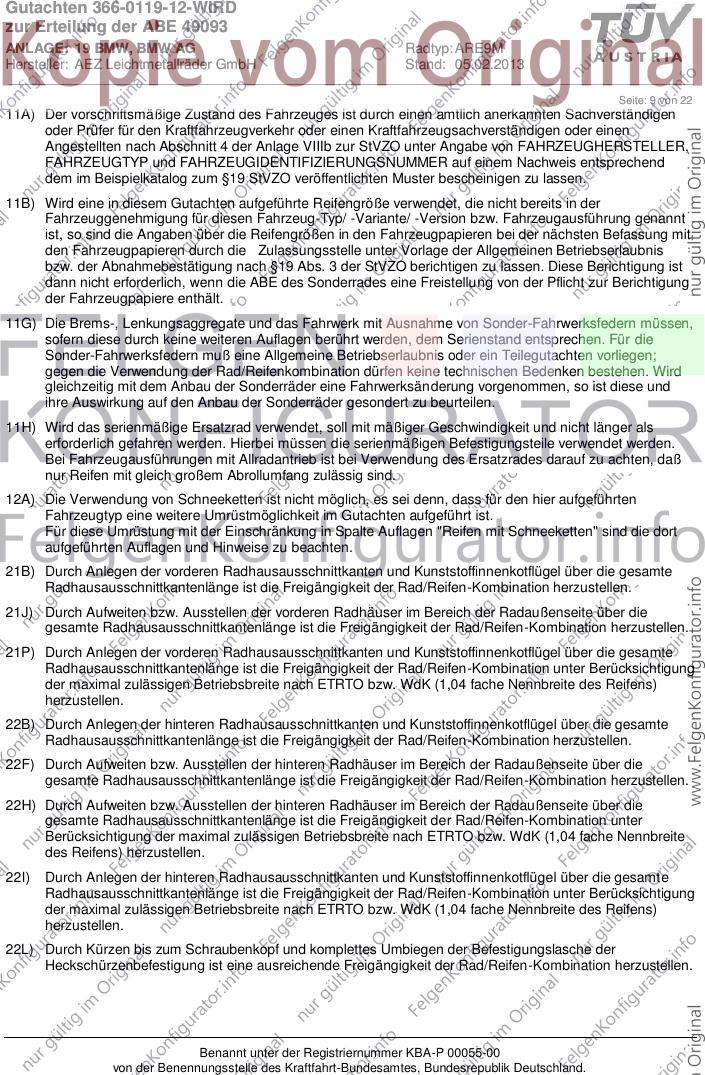

Seite: 9 von 22
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0119-12-WIRD
zur Erteilung der ABE 49093
ANLAGE: 19 BMW, BMW AG Radtyp: ARE9M
Hersteller: AEZ Leichtmetallräder GmbH Stand: 05.02.2013
__________________________________________________________________________________________________________________

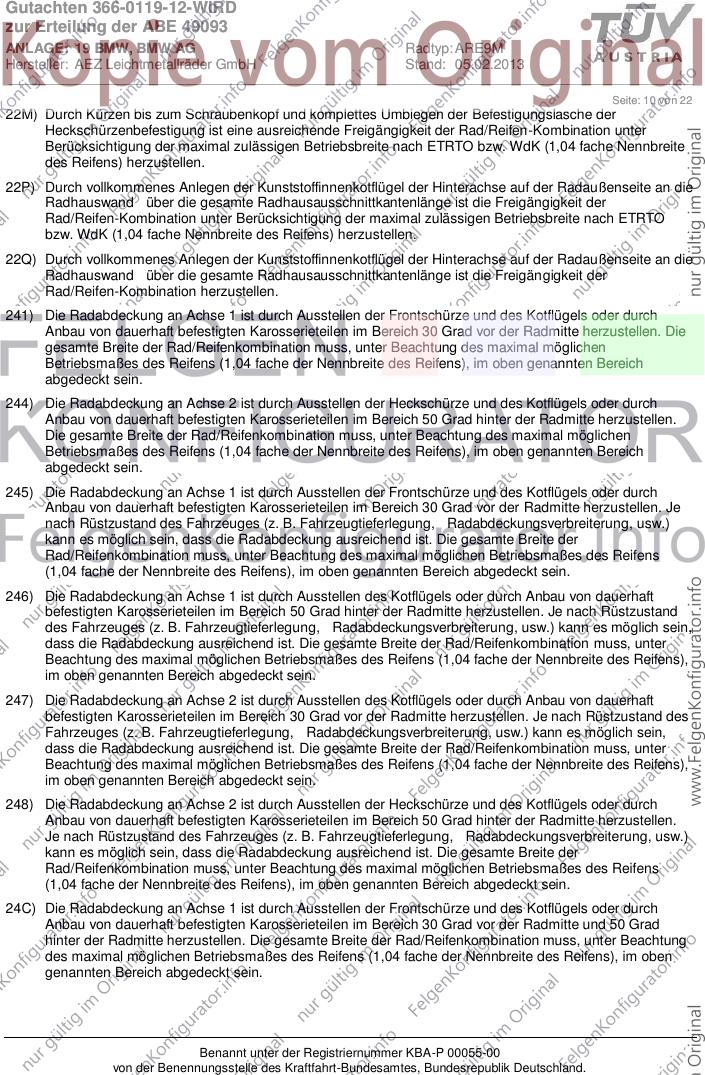

Seite: 10 von 22
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0119-12-WIRD
zur Erteilung der ABE 49093
ANLAGE: 19 BMW, BMW AG Radtyp: ARE9M
Hersteller: AEZ Leichtmetallräder GmbH Stand: 05.02.2013
__________________________________________________________________________________________________________________
Seite: 11 von 22

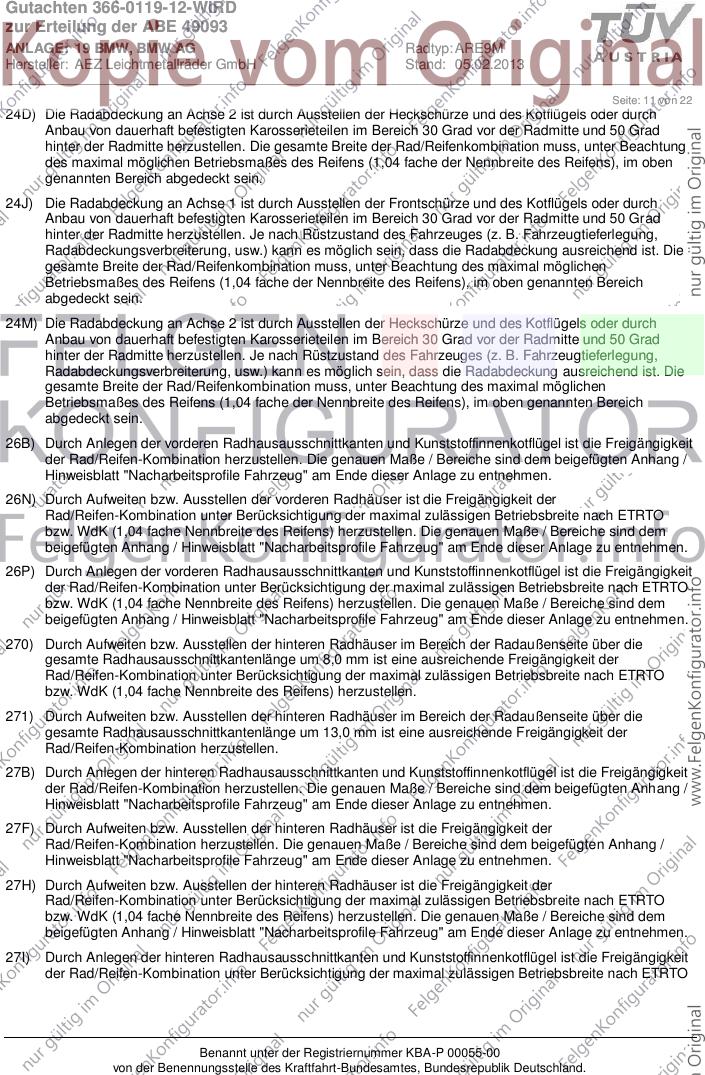

24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /

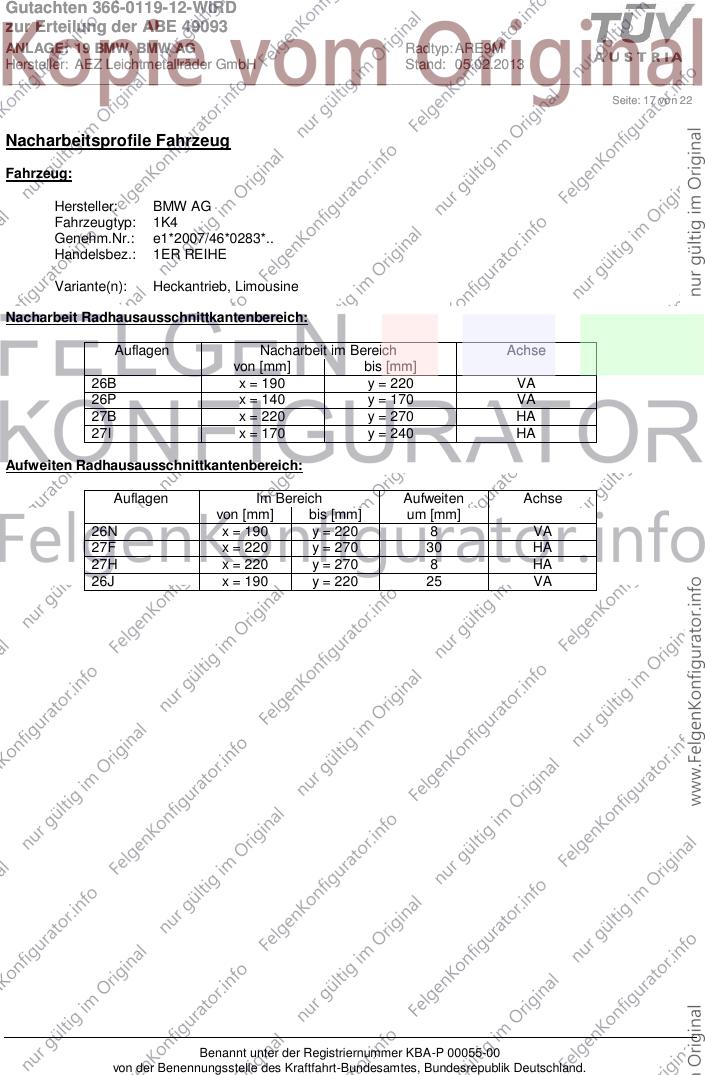

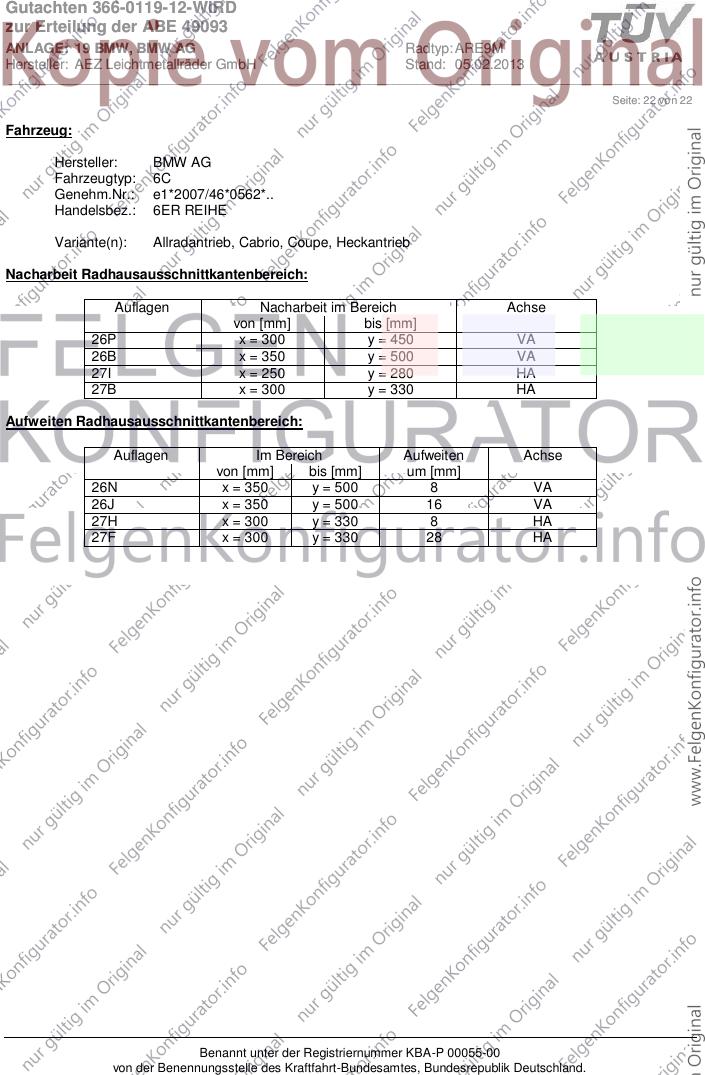

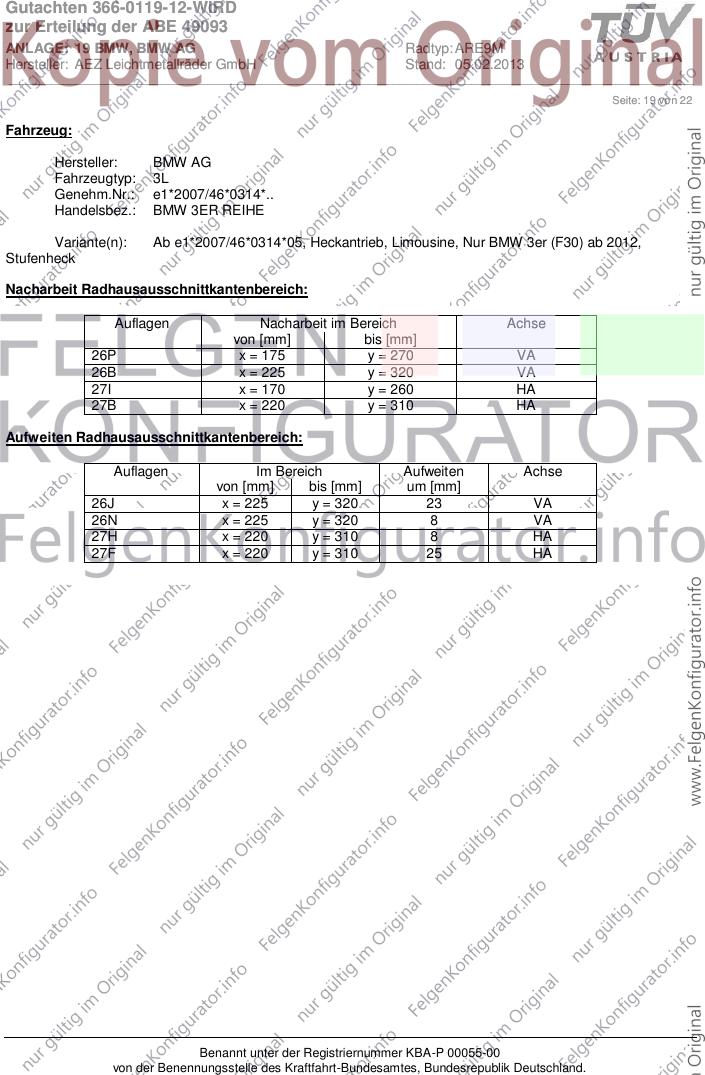

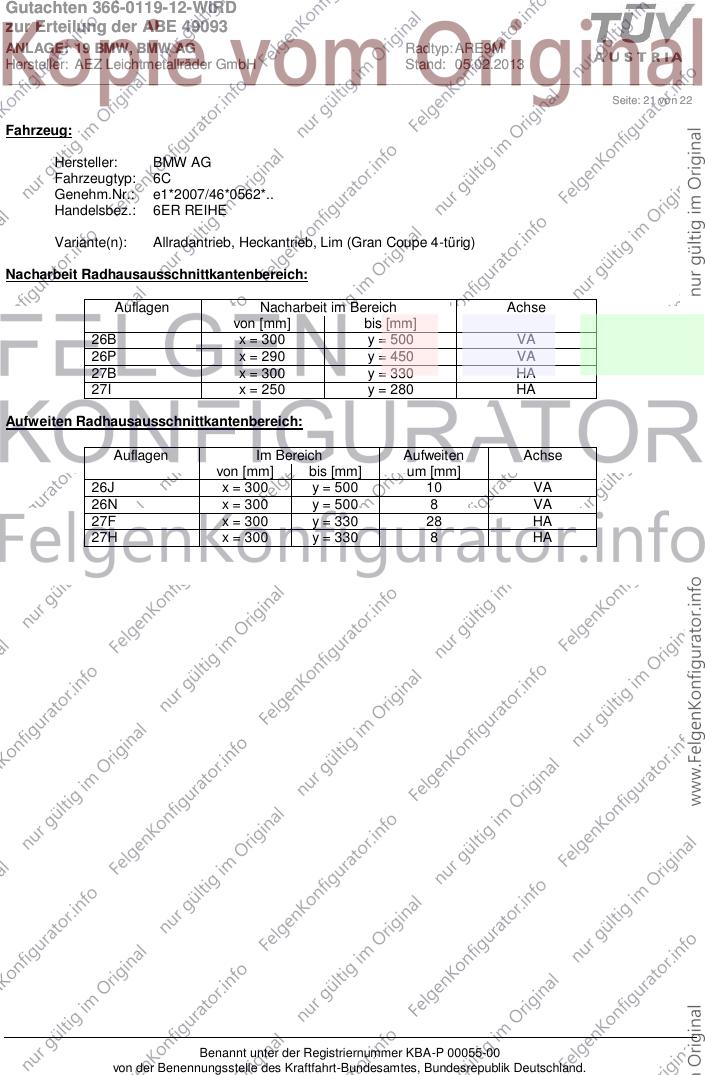

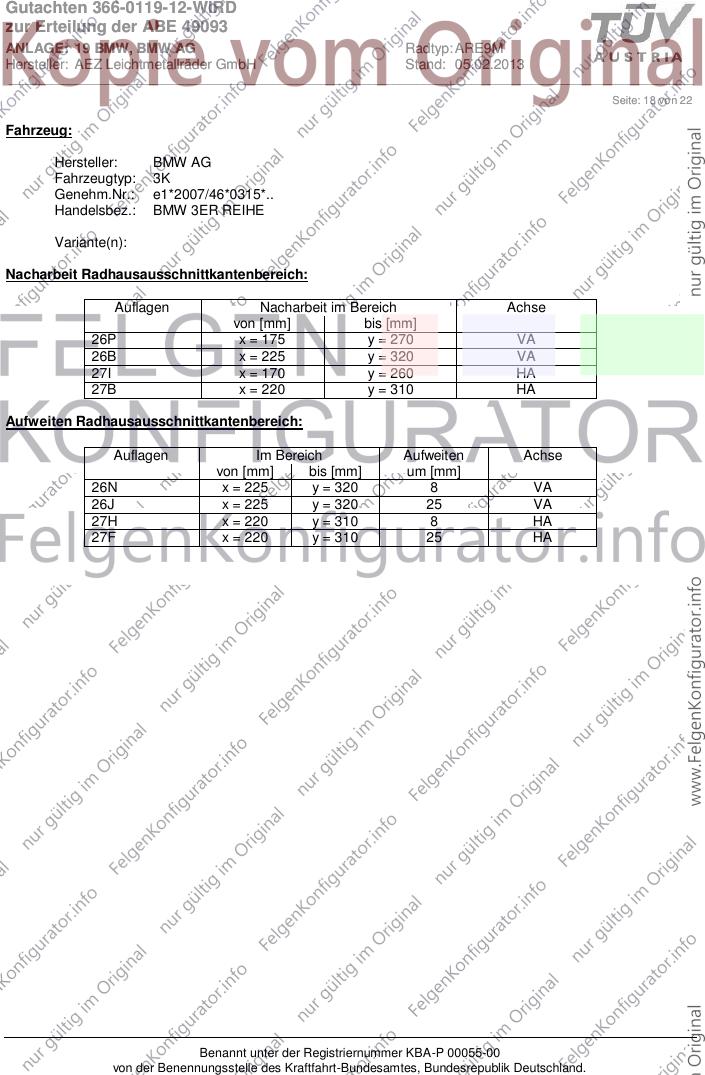

Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
271) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0119-12-WIRD
zur Erteilung der ABE 49093
ANLAGE: 19 BMW, BMW AG Radtyp: ARE9M
Hersteller: AEZ Leichtmetallräder GmbH Stand: 05.02.2013
__________________________________________________________________________________________________________________
Seite: 12 von 22

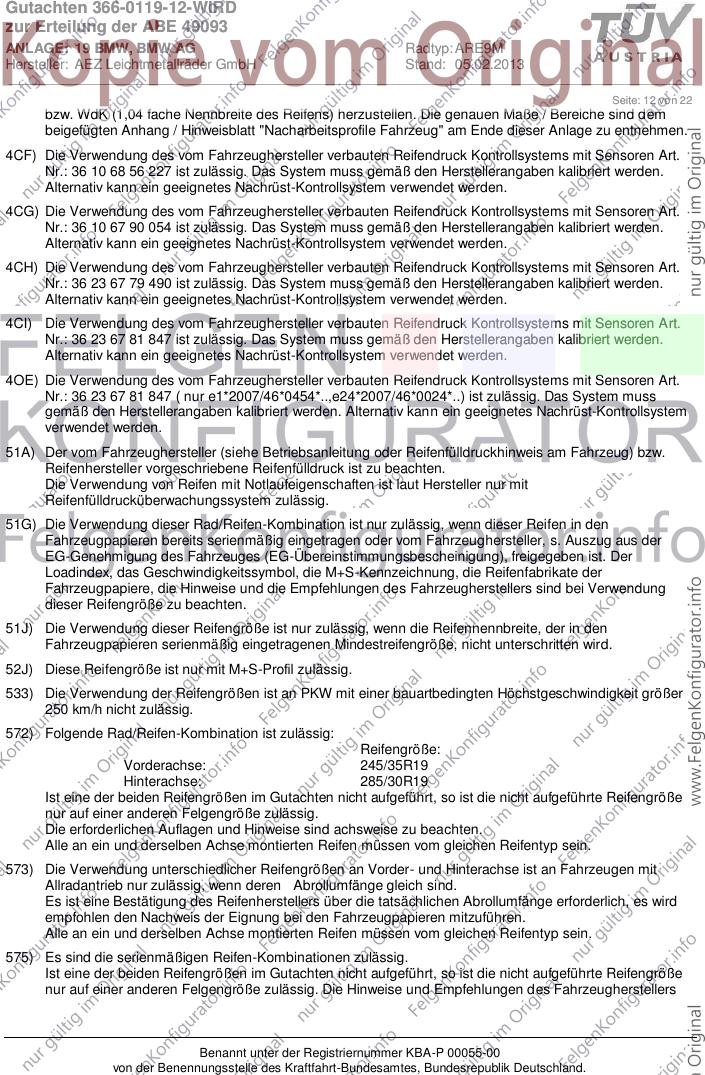

bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
4CF) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 10 68 56 227 ist zulässig. Das System muss gemäß den Herstellerangaben kalibriert werden.
Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
4CG) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 10 67 90 054 ist zulässig. Das System muss gemäß den Herstellerangaben kalibriert werden.
Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
4CH) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 23 67 79 490 ist zulässig. Das System muss gemäß den Herstellerangaben kalibriert werden.
Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
4CI) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 23 67 81 847 ist zulässig. Das System muss gemäß den Herstellerangaben kalibriert werden.
Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
4OE) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 23 67 81 847 ( nur e1*2007/46*0454*..,e24*2007/46*0024*..) ist zulässig. Das System muss
gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem
verwendet werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
533) Die Verwendung der Reifengrößen ist an PKW mit einer bauartbedingten Höchstgeschwindigkeit größer
250 km/h nicht zulässig.
572) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R19
Hinterachse: 285/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
575) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0119-12-WIRD
zur Erteilung der ABE 49093
ANLAGE: 19 BMW, BMW AG Radtyp: ARE9M
Hersteller: AEZ Leichtmetallräder GmbH Stand: 05.02.2013
__________________________________________________________________________________________________________________

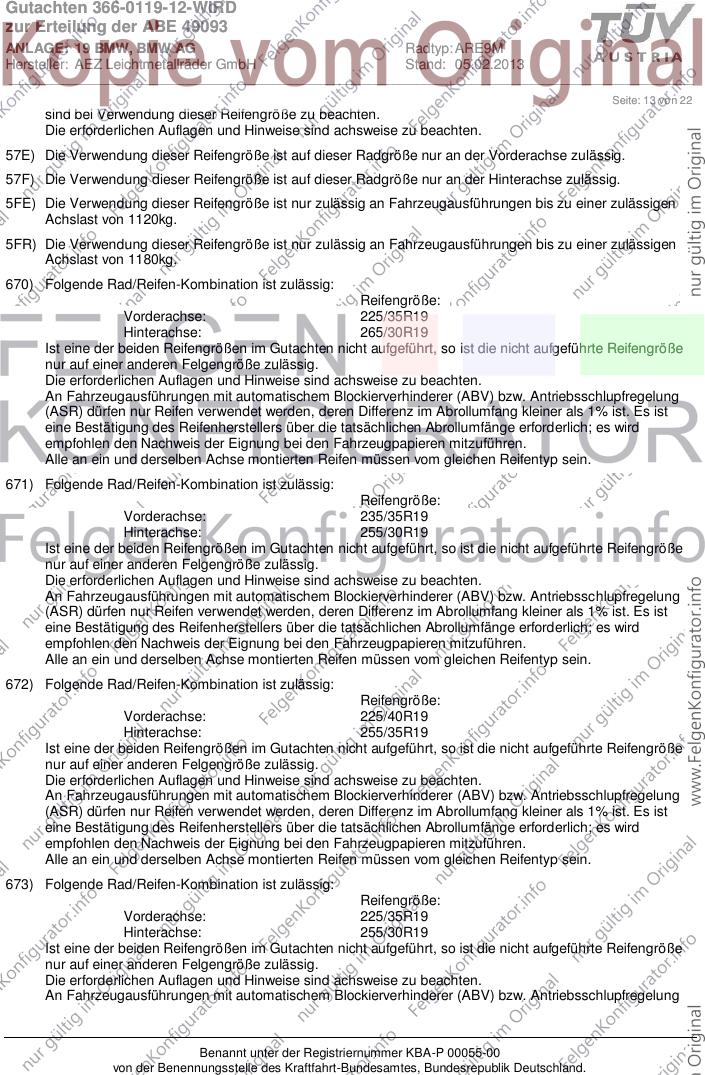

Seite: 13 von 22
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5FR) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1180kg.
670) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/35R19
Hinterachse: 265/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
671) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R19
Hinterachse: 255/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
672) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/40R19
Hinterachse: 255/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
673) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/35R19
Hinterachse: 255/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0119-12-WIRD
zur Erteilung der ABE 49093
ANLAGE: 19 BMW, BMW AG Radtyp: ARE9M
Hersteller: AEZ Leichtmetallräder GmbH Stand: 05.02.2013
__________________________________________________________________________________________________________________

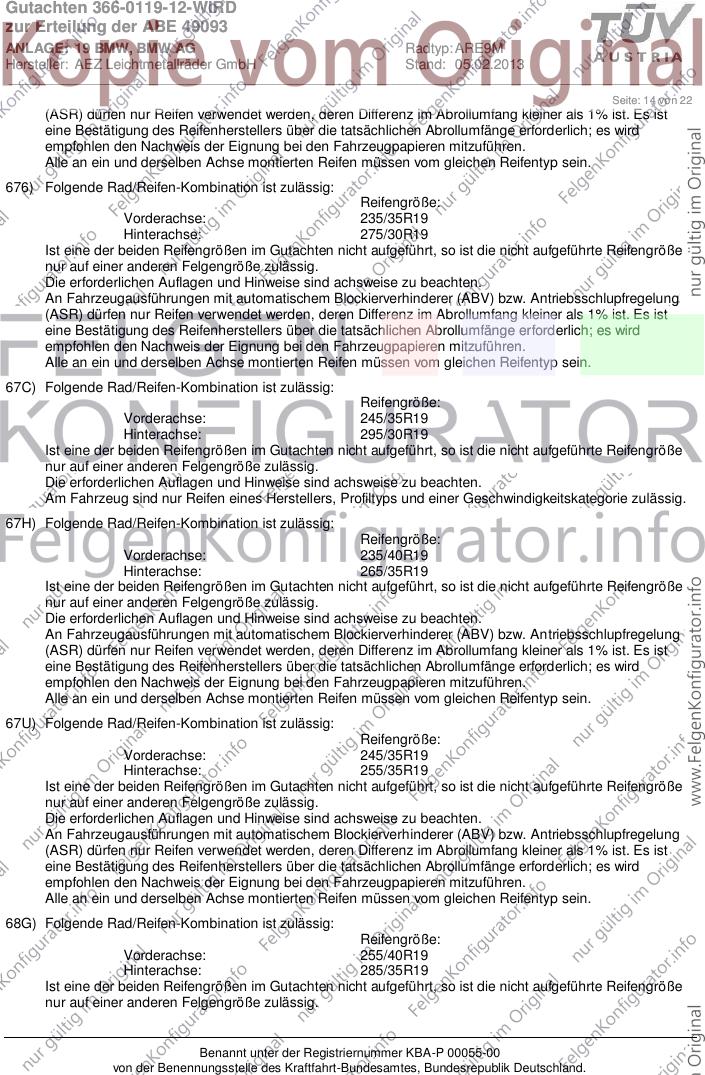

Seite: 14 von 22
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
676) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R19
Hinterachse: 275/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67C) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R19
Hinterachse: 295/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Am Fahrzeug sind nur Reifen eines Herstellers, Profiltyps und einer Geschwindigkeitskategorie zulässig.
67H) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/40R19
Hinterachse: 265/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67U) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R19
Hinterachse: 255/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68G) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 255/40R19
Hinterachse: 285/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0119-12-WIRD
zur Erteilung der ABE 49093
ANLAGE: 19 BMW, BMW AG Radtyp: ARE9M
Hersteller: AEZ Leichtmetallräder GmbH Stand: 05.02.2013
__________________________________________________________________________________________________________________
Seite: 15 von 22
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68R) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R19
Hinterachse: 275/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68S) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/40R19
Hinterachse: 275/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68X) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R19
Hinterachse: 265/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0119-12-WIRD
zur Erteilung der ABE 49093
ANLAGE: 19 BMW, BMW AG Radtyp: ARE9M
Hersteller: AEZ Leichtmetallräder GmbH Stand: 05.02.2013
__________________________________________________________________________________________________________________
Seite: 16 von 22
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
744) Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
765) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 20-Zoll-Rädern ausgerüstet sind.
76B) Die Verwendung dieser Sonderräder ist nur an der Hinterachse zulässig und nur in Verbindung mit den
unter Gliederungspunkt "0. Hinweise" genannten Sonderrädern für die Vorderachse.
820) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 330mm
(Dicke 24mm) an der Vorderachse nicht zulässig.
97K) Bei Verwendung von verschiedenen Reifengrößen auf Vorder- und Hinterachse muss die Maulweite des
Sonderrades an der Hinterachse mindestens 1/2 Zoll größer sein als die des Sonderrades der
Vorderachse.
990) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R19
Hinterachse: 265/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit Allradantrieb und automatischem Blockierverhinderer (ABV) bzw.
Antriebsschlupfregelung (ASR) dürfen nur Reifen verwendet werden, deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
AFQ) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/35R19
Hinterachse: 255/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit Allradantrieb und automatischem Blockierverhinderer (ABV) bzw.
Antriebsschlupfregelung (ASR) dürfen nur Reifen verwendet werden, deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; der
Nachweis der Eignung ist bei den Fahrzeugpapieren mitzuführen.
Am Fahrzeug sind nur Reifen eines Herstellers, Profiltyps und einer Geschwindigkeitskategorie zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0119-12-WIRD
zur Erteilung der ABE 49093
ANLAGE: 19 BMW, BMW AG Radtyp: ARE9M
Hersteller: AEZ Leichtmetallräder GmbH Stand: 05.02.2013
__________________________________________________________________________________________________________________
Seite: 17 von 22
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: 1K4
Genehm.Nr.: e1*2007/46*0283*..
Handelsbez.: 1ER REIHE
Variante(n): Heckantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 190 y = 220 VA
26P x = 140 y = 170 VA
27B x = 220 y = 270 HA
27I x = 170 y = 240 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 190 y = 220 8 VA
27F x = 220 y = 270 30 HA
27H x = 220 y = 270 8 HA
26J x = 190 y = 220 25 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0119-12-WIRD
zur Erteilung der ABE 49093
ANLAGE: 19 BMW, BMW AG Radtyp: ARE9M
Hersteller: AEZ Leichtmetallräder GmbH Stand: 05.02.2013
__________________________________________________________________________________________________________________
Seite: 18 von 22
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: 3K
Genehm.Nr.: e1*2007/46*0315*..
Handelsbez.: BMW 3ER REIHE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 175 y = 270 VA
26B x = 225 y = 320 VA
27I x = 170 y = 260 HA
27B x = 220 y = 310 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 225 y = 320 8 VA
26J x = 225 y = 320 25 VA
27H x = 220 y = 310 8 HA
27F x = 220 y = 310 25 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0119-12-WIRD
zur Erteilung der ABE 49093
ANLAGE: 19 BMW, BMW AG Radtyp: ARE9M
Hersteller: AEZ Leichtmetallräder GmbH Stand: 05.02.2013
__________________________________________________________________________________________________________________
Seite: 19 von 22
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: 3L
Genehm.Nr.: e1*2007/46*0314*..
Handelsbez.: BMW 3ER REIHE
Variante(n): Ab e1*2007/46*0314*05, Heckantrieb, Limousine, Nur BMW 3er (F30) ab 2012,
Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 175 y = 270 VA
26B x = 225 y = 320 VA
27I x = 170 y = 260 HA
27B x = 220 y = 310 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 225 y = 320 23 VA
26N x = 225 y = 320 8 VA
27H x = 220 y = 310 8 HA
27F x = 220 y = 310 25 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0119-12-WIRD
zur Erteilung der ABE 49093
ANLAGE: 19 BMW, BMW AG Radtyp: ARE9M
Hersteller: AEZ Leichtmetallräder GmbH Stand: 05.02.2013
__________________________________________________________________________________________________________________
Seite: 20 von 22
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: 1K2
Genehm.Nr.: e1*2007/46*0273*..
Handelsbez.: 1ER REIHE
Variante(n): Heckantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 190 y = 220 VA
26P x = 140 y = 170 VA
27B x = 220 y = 270 HA
27I x = 170 y = 240 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 190 y = 220 8 VA
27F x = 220 y = 270 30 HA
27H x = 220 y = 270 8 HA
26J x = 190 y = 220 25 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0119-12-WIRD
zur Erteilung der ABE 49093
ANLAGE: 19 BMW, BMW AG Radtyp: ARE9M
Hersteller: AEZ Leichtmetallräder GmbH Stand: 05.02.2013
__________________________________________________________________________________________________________________
Seite: 21 von 22
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: 6C
Genehm.Nr.: e1*2007/46*0562*..
Handelsbez.: 6ER REIHE
Variante(n): Allradantrieb, Heckantrieb, Lim (Gran Coupe 4-türig)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 500 VA
26P x = 290 y = 450 VA
27B x = 300 y = 330 HA
27I x = 250 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 500 10 VA
26N x = 300 y = 500 8 VA
27F x = 300 y = 330 28 HA
27H x = 300 y = 330 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0119-12-WIRD
zur Erteilung der ABE 49093
ANLAGE: 19 BMW, BMW AG Radtyp: ARE9M
Hersteller: AEZ Leichtmetallräder GmbH Stand: 05.02.2013
__________________________________________________________________________________________________________________
Seite: 22 von 22
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: 6C
Genehm.Nr.: e1*2007/46*0562*..
Handelsbez.: 6ER REIHE
Variante(n): Allradantrieb, Cabrio, Coupe, Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 300 y = 450 VA
26B x = 350 y = 500 VA
27I x = 250 y = 280 HA
27B x = 300 y = 330 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 350 y = 500 8 VA
26J x = 350 y = 500 16 VA
27H x = 300 y = 330 8 HA
27F x = 300 y = 330 28 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
