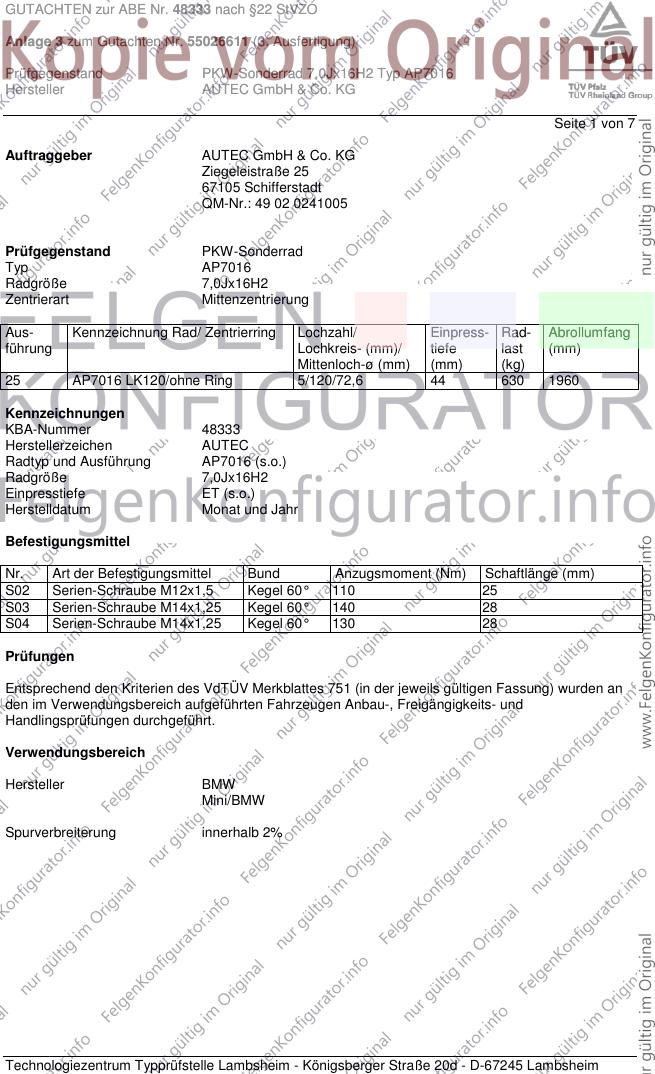

GUTACHTEN zur ABE Nr. 48333 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55026611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AP7016
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 7
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ AP7016
Radgröße 7,0Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
25 AP7016 LK120/ohne Ring 5/120/72,6 44 630 1960
Kennzeichnungen
KBA-Nummer 48333
Herstellerzeichen AUTEC
Radtyp und Ausführung AP7016 (s.o.)
Radgröße 7,0Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serien-Schraube M12x1,5 Kegel 60° 110 25
S03 Serien-Schraube M14x1,25 Kegel 60° 140 28
S04 Serien-Schraube M14x1,25 Kegel 60° 130 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

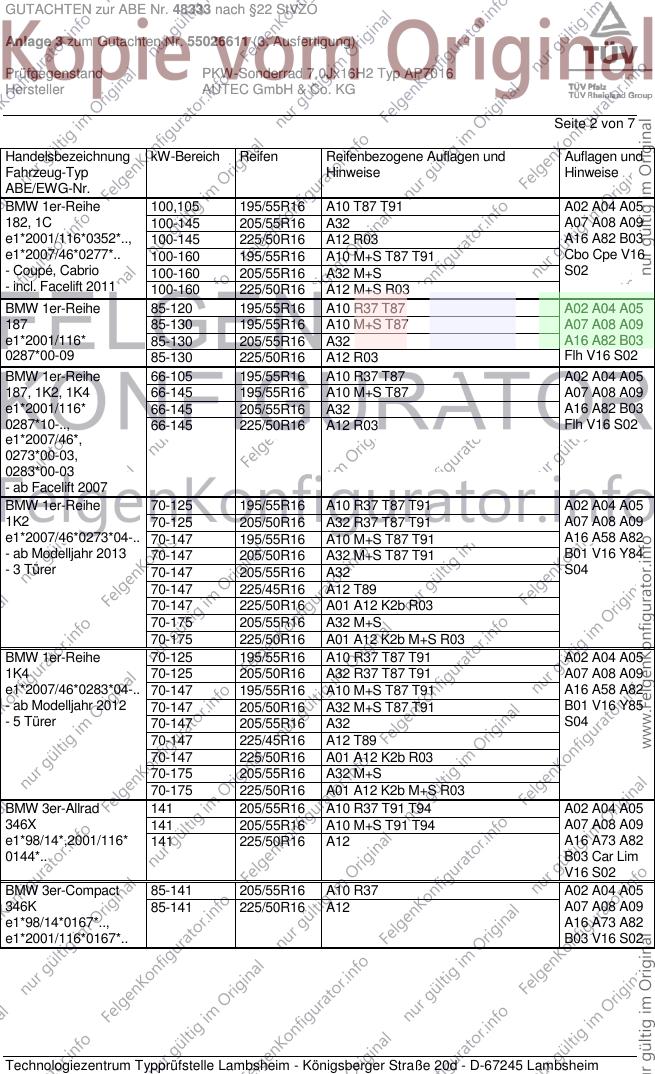

GUTACHTEN zur ABE Nr. 48333 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55026611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AP7016
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100,105 195/55R16 A10 T87 T91 A02 A04 A05
182, 1C 100-145 205/55R16 A32 A07 A08 A09
e1*2001/116*0352*.., 100-145 225/50R16 A12 R03 A16 A82 B03
e1*2007/46*0277*.. 100-160 195/55R16 A10 M+S T87 T91 Cbo Cpe V16
- Coupé, Cabrio 100-160 205/55R16 A32 M+S S02
- incl. Facelift 2011 100-160 225/50R16 A12 M+S R03
BMW 1er-Reihe 85-120 195/55R16 A10 R37 T87 A02 A04 A05
187 85-130 195/55R16 A10 M+S T87 A07 A08 A09
e1*2001/116* 85-130 205/55R16 A32 A16 A82 B03
0287*00-09 85-130 225/50R16 A12 R03 Flh V16 S02
BMW 1er-Reihe 66-105 195/55R16 A10 R37 T87 A02 A04 A05
187, 1K2, 1K4 66-145 195/55R16 A10 M+S T87 A07 A08 A09
e1*2001/116* 66-145 205/55R16 A32 A16 A82 B03
0287*10-.., 66-145 225/50R16 A12 R03 Flh V16 S02
e1*2007/46*,
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 70-125 195/55R16 A10 R37 T87 T91 A02 A04 A05
1K2 70-125 205/50R16 A32 R37 T87 T91 A07 A08 A09
e1*2007/46*0273*04-.. 70-147 195/55R16 A10 M+S T87 T91 A16 A58 A82
- ab Modelljahr 2013 70-147 205/50R16 A32 M+S T87 T91 B01 V16 Y84
- 3 Türer 70-147 205/55R16 A32 S04
70-147 225/45R16 A12 T89
70-147 225/50R16 A01 A12 K2b R03
70-175 205/55R16 A32 M+S
70-175 225/50R16 A01 A12 K2b M+S R03
BMW 1er-Reihe 70-125 195/55R16 A10 R37 T87 T91 A02 A04 A05
1K4 70-125 205/50R16 A32 R37 T87 T91 A07 A08 A09
e1*2007/46*0283*04-.. 70-147 195/55R16 A10 M+S T87 T91 A16 A58 A82
- ab Modelljahr 2012 70-147 205/50R16 A32 M+S T87 T91 B01 V16 Y85
- 5 Türer 70-147 205/55R16 A32 S04
70-147 225/45R16 A12 T89
70-147 225/50R16 A01 A12 K2b R03
70-175 205/55R16 A32 M+S
70-175 225/50R16 A01 A12 K2b M+S R03
BMW 3er-Allrad 141 205/55R16 A10 R37 T91 T94 A02 A04 A05
346X 141 205/55R16 A10 M+S T91 T94 A07 A08 A09
e1*98/14*,2001/116* 141 225/50R16 A12 A16 A73 A82
0144*.. B03 Car Lim
V16 S02
BMW 3er-Compact 85-141 205/55R16 A10 R37 A02 A04 A05
346K 85-141 225/50R16 A12 A07 A08 A09
e1*98/14*0167*.., A16 A73 A82
e1*2001/116*0167*.. B03 V16 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

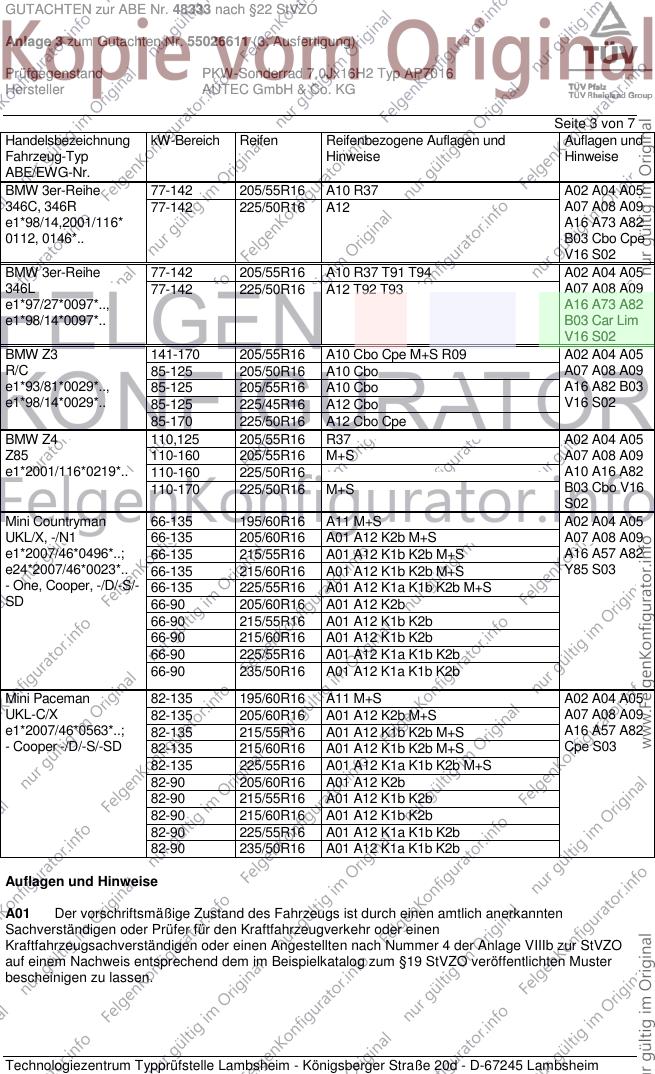

GUTACHTEN zur ABE Nr. 48333 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55026611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AP7016
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 77-142 205/55R16 A10 R37 A02 A04 A05
346C, 346R 77-142 225/50R16 A12 A07 A08 A09
e1*98/14,2001/116* A16 A73 A82
0112, 0146*.. B03 Cbo Cpe
V16 S02
BMW 3er-Reihe 77-142 205/55R16 A10 R37 T91 T94 A02 A04 A05
346L 77-142 225/50R16 A12 T92 T93 A07 A08 A09
e1*97/27*0097*.., A16 A73 A82
e1*98/14*0097*.. B03 Car Lim
V16 S02
BMW Z3 141-170 205/55R16 A10 Cbo Cpe M+S R09 A02 A04 A05
R/C 85-125 205/50R16 A10 Cbo A07 A08 A09
e1*93/81*0029*.., 85-125 205/55R16 A10 Cbo A16 A82 B03
e1*98/14*0029*.. 85-125 225/45R16 A12 Cbo V16 S02
85-170 225/50R16 A12 Cbo Cpe
BMW Z4 110,125 205/55R16 R37 A02 A04 A05
Z85 110-160 205/55R16 M+S A07 A08 A09
e1*2001/116*0219*.. 110-160 225/50R16 A10 A16 A82
110-170 225/50R16 M+S B03 Cbo V16
S02
Mini Countryman 66-135 195/60R16 A11 M+S A02 A04 A05
UKL/X, -/N1 66-135 205/60R16 A01 A12 K2b M+S A07 A08 A09
e1*2007/46*0496*..; 66-135 215/55R16 A01 A12 K1b K2b M+S A16 A57 A82
e24*2007/46*0023*.. 66-135 215/60R16 A01 A12 K1b K2b M+S Y85 S03
- One, Cooper, -/D/-S/- 66-135 225/55R16 A01 A12 K1a K1b K2b M+S
SD 66-90 205/60R16 A01 A12 K2b
66-90 215/55R16 A01 A12 K1b K2b
66-90 215/60R16 A01 A12 K1b K2b
66-90 225/55R16 A01 A12 K1a K1b K2b
66-90 235/50R16 A01 A12 K1a K1b K2b
Mini Paceman 82-135 195/60R16 A11 M+S A02 A04 A05
UKL-C/X 82-135 205/60R16 A01 A12 K2b M+S A07 A08 A09
e1*2007/46*0563*..; 82-135 215/55R16 A01 A12 K1b K2b M+S A16 A57 A82
- Cooper -/D/-S/-SD 82-135 215/60R16 A01 A12 K1b K2b M+S Cpe S03
82-135 225/55R16 A01 A12 K1a K1b K2b M+S
82-90 205/60R16 A01 A12 K2b
82-90 215/55R16 A01 A12 K1b K2b
82-90 215/60R16 A01 A12 K1b K2b
82-90 225/55R16 A01 A12 K1a K1b K2b
82-90 235/50R16 A01 A12 K1a K1b K2b
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

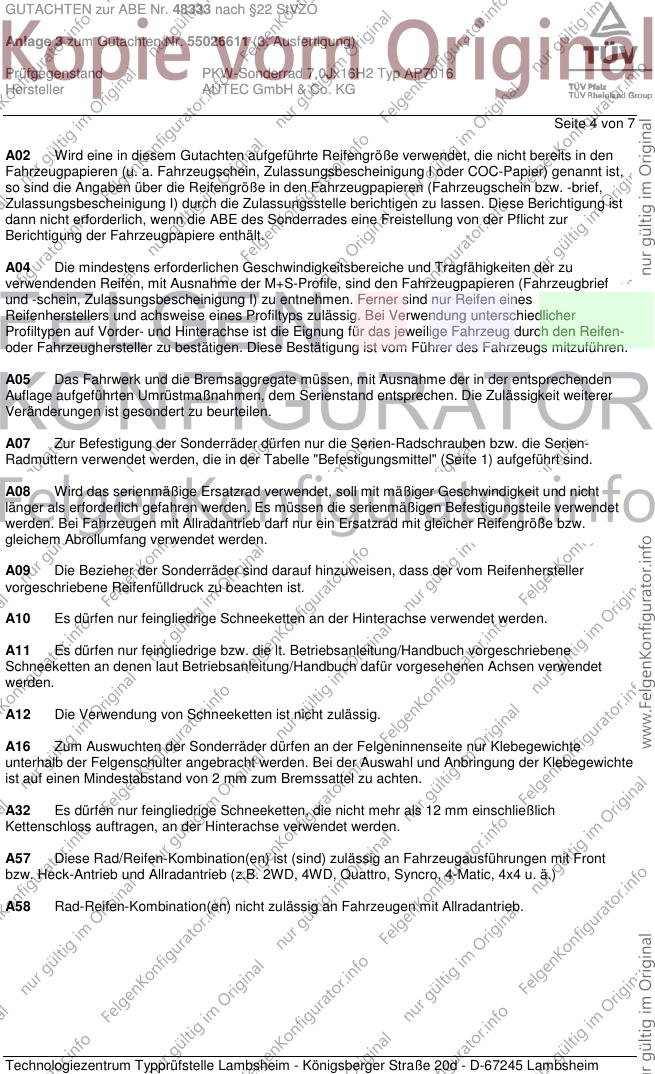

GUTACHTEN zur ABE Nr. 48333 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55026611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AP7016
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 7
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

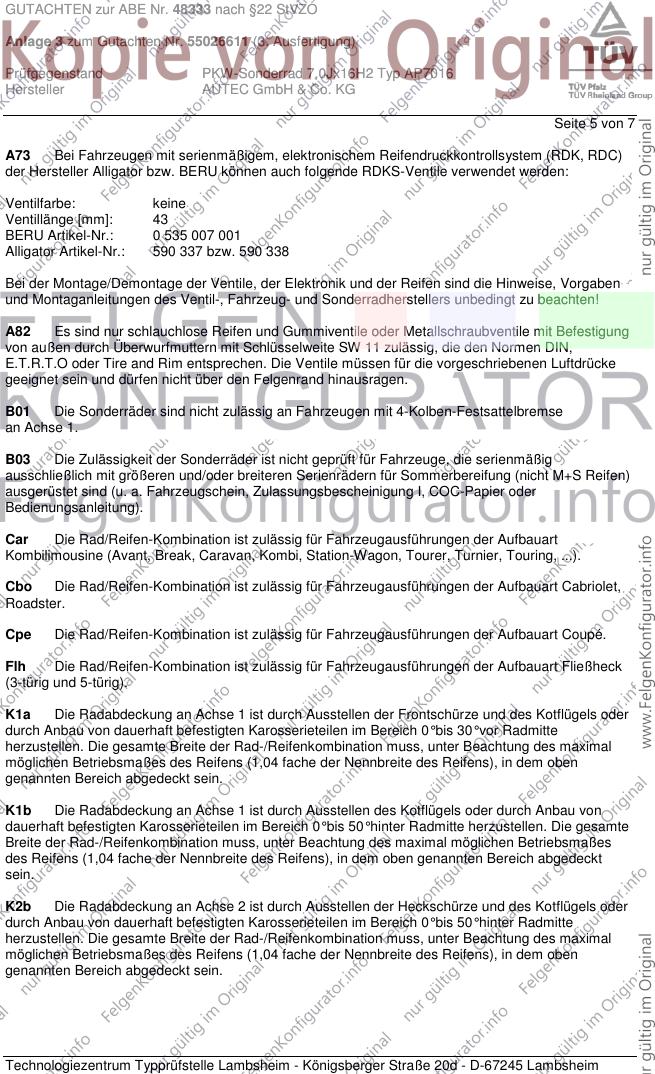

GUTACHTEN zur ABE Nr. 48333 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55026611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AP7016
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 7
A73 Bei Fahrzeugen mit serienmäßigem, elektronischem Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48333 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55026611 (3. Ausfertigung)

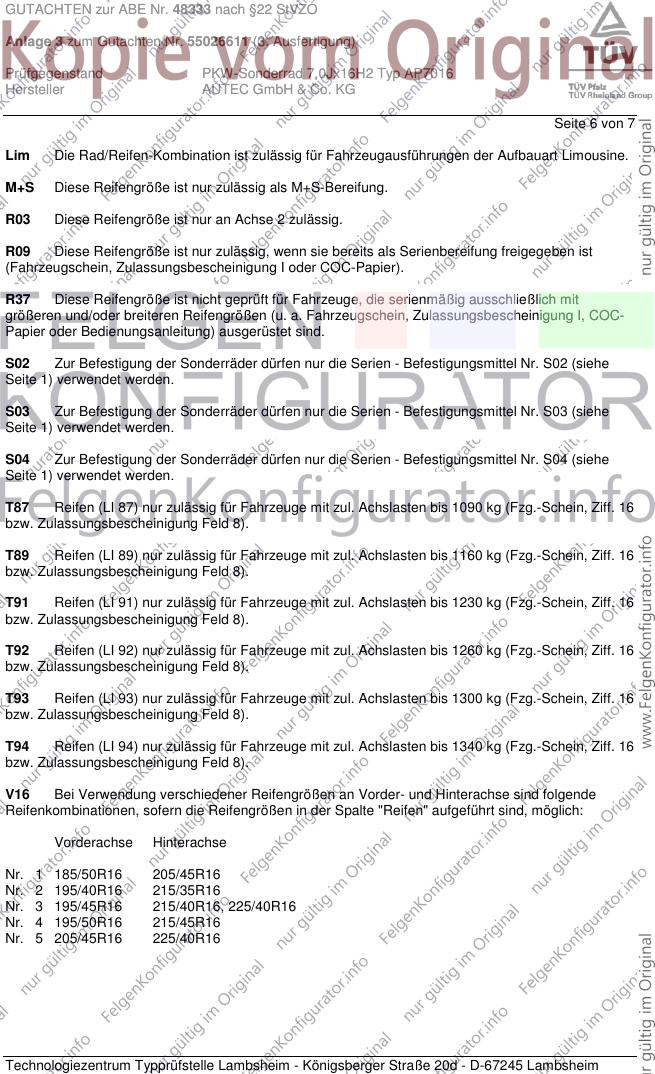

Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AP7016
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 7
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Sonderräder dürfen nur die Serien - Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die Serien - Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die Serien - Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48333 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55026611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AP7016
Hersteller AUTEC GmbH & Co. KG

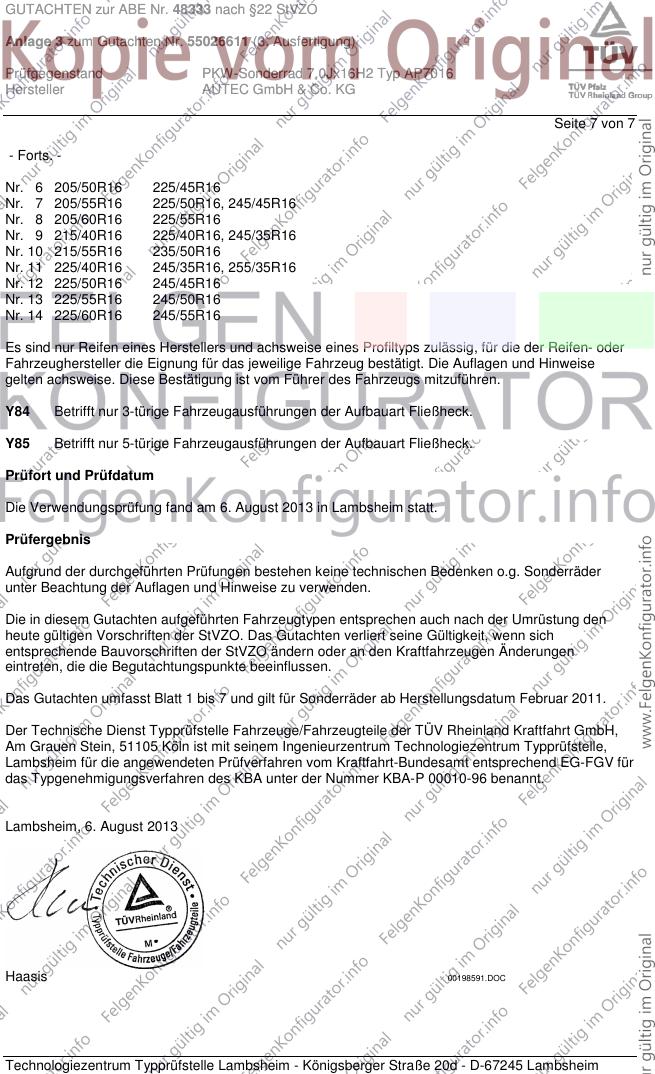

Seite 7 von 7
- Forts. -
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y84 Betrifft nur 3-türige Fahrzeugausführungen der Aufbauart Fließheck.
Y85 Betrifft nur 5-türige Fahrzeugausführungen der Aufbauart Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 6. August 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Februar 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 6. August 2013
Haasis 00198591.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
