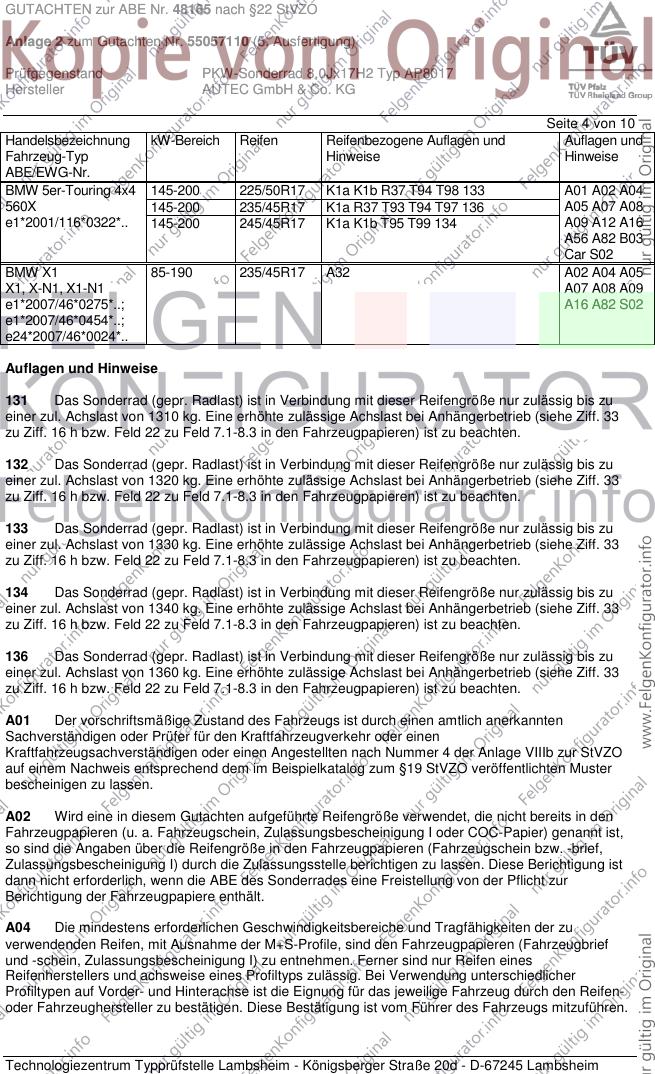

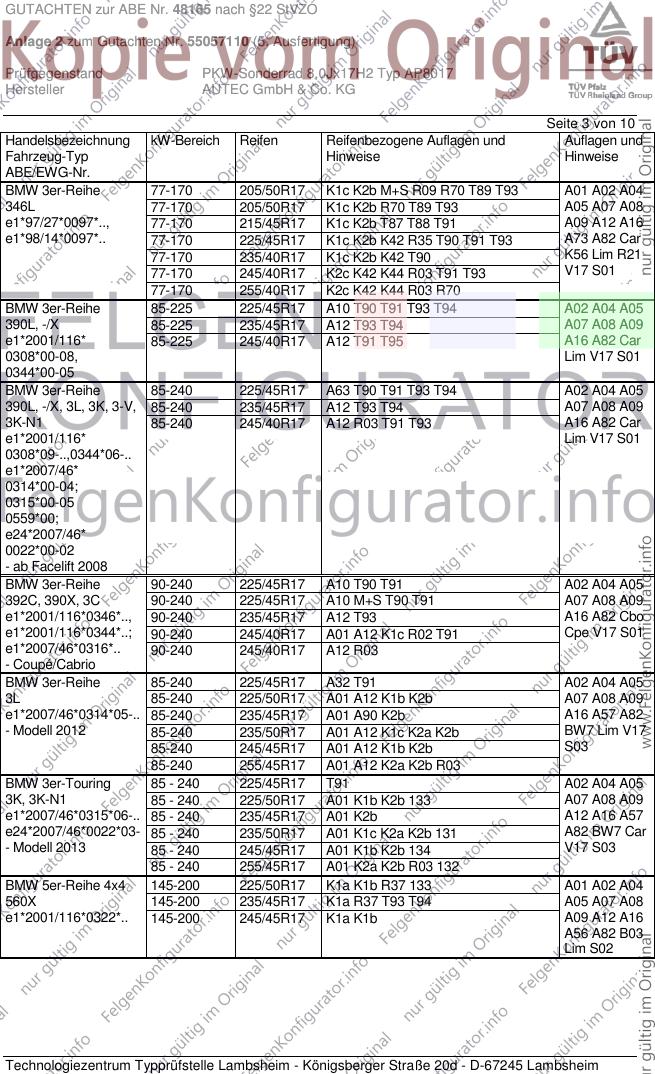

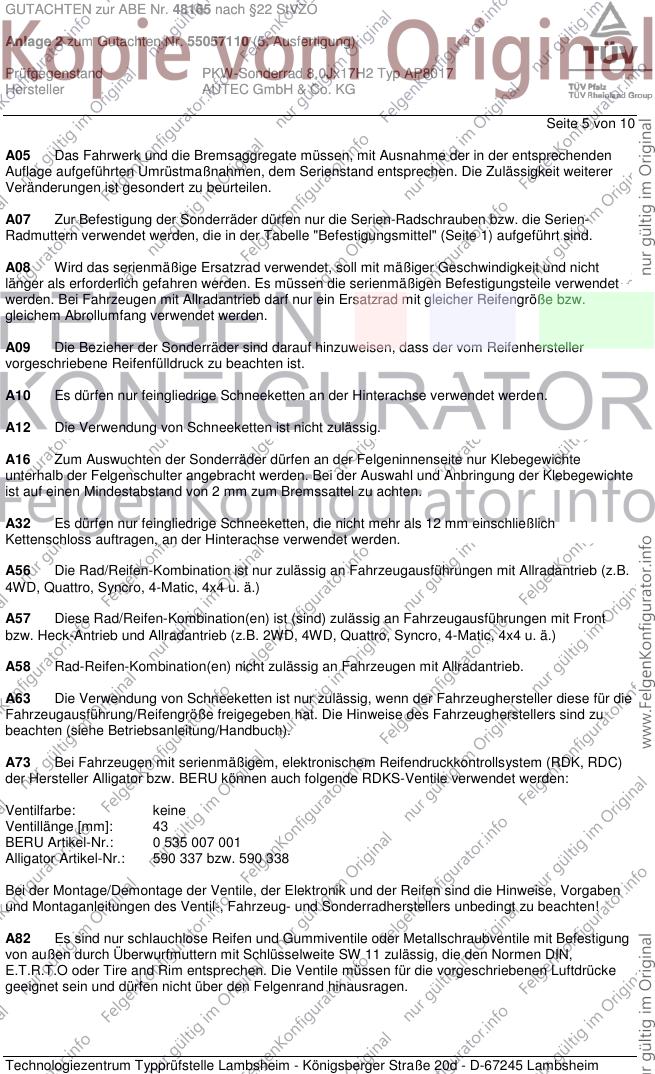

GUTACHTEN zur ABE Nr. 48165 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55057110 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AP8017
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 10
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ AP8017
Radgröße 8,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
25 AP8017 LK120/ohne Ring 5/120/72,6 34 670 1990
Kennzeichnungen
KBA-Nummer 48165
Herstellerzeichen AUTEC
Radtyp und Ausführung AP8017 (s.o.)
Radgröße 8,0Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge (mm)
(Nm)
S01 Serien-Schraube M12x1,5 Kegel 60° 110 25
S02 Serien-Schraube M12x1,5 Kegel 60° 120 25
S03 Serien-Schraube M14x1,25 Kegel 60° 130 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48165 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55057110 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AP8017
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 215/45R17 K1c K2b K41 K42 K46 T87 T88 A01 A02 A04
182, 1C 100-240 225/45R17 K1c K2b K41 K42 K46 T90 A05 A07 A08
e1*2001/116*0352*.., 100-240 235/40R17 K1c K2b K41 K42 K43 K46 T90 A09 A12 A16
e1*2007/46*0277*.. 100-240 245/40R17 K2b K42 K44 K46 R03 A82 Cbo Cpe
- Coupé, Cabrio 225-240 215/45R17 K1c K41 R02 T91 V17 S01
- incl. Facelift 2011
BMW 1er-Reihe 85-195 215/45R17 K1c K2b K41 K42 K46 T87 T88 A01 A02 A04
187 85-195 225/45R17 K1c K2b K41 K42 K46 A05 A07 A08
e1*2001/116* 85-195 235/40R17 K1c K2b K41 K42 K43 K46 A09 A12 A16
0287*00-09 85-195 245/40R17 K2b K42 K44 K46 R03 A82 Flh V17
S01
BMW 1er-Reihe 66-195 215/45R17 K1c K2b K41 K42 K46 T87 T88 A01 A02 A04
187, 1K2, 1K4 66-195 225/45R17 K1c K2b K41 K42 K46 A05 A07 A08
e1*2001/116* 66-195 235/40R17 K1c K2b K41 K42 K43 K46 A09 A12 A16
0287*10-.., 66-195 245/40R17 K2b K42 K44 K46 R03 A82 Flh V17
e1*2007/46*, S01
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 70 - 175 205/50R17 K1c K2c K5d K8e R70 T89 T93 A01 A02 A04
1K2 70 - 175 215/45R17 K1c K2c K5d K8e T87 T91 A05 A07 A08
e1*2007/46*0273*04-.. 70 - 175 225/45R17 K1c K2c K5d K8e A09 A12 A16
- ab Modelljahr 2013 70 - 175 235/40R17 K1c K2c K5d K5i K6g K6i K7a K8m A58 A82 B01
- 3 Türer V17 Y84 S03
BMW 1er-Reihe 70 - 175 205/50R17 K1c K2c K5d K8e R70 T89 T93 A01 A02 A04
1K4 70 - 175 215/45R17 K1c K2c K5d K8e T87 T91 A05 A07 A08
e1*2007/46*0283*04-.. 70 - 175 225/45R17 K1c K2c K5d K8e A09 A12 A16
- ab Modelljahr 2012 70 - 175 235/40R17 K1c K2c K5d K5i K6g K6i K7a K8m A58 A82 B01
- 5 Türer V17 Y85 S03
BMW 3er-Allrad 135-170 205/50R17 K1c K2b R37 R70 T89 T93 A01 A02 A04
346X 135-170 205/50R17 K1c K2b M+S R70 T89 T93 A05 A07 A08
e1*98/14*,2001/116* 135-170 215/45R17 K1c K2b R37 T87 T88 T91 A09 A12 A16
0144*.. 135-170 225/45R17 K1c K2b K42 T90 T91 T93 A73 A82 Car
135-170 235/40R17 K1c K2b K42 T90 K56 Lim V17
135-170 245/40R17 K2c K42 K44 R03 T91 T93 S01
135-170 255/40R17 K2c K42 K44 R03 R70
BMW 3er-Compact 85-141 205/50R17 K1a K42 K56 R37 R70 T89 A01 A02 A04
346K 85-141 215/45R17 K1a K42 K56 R37 T87 T88 A05 A07 A08
e1*98/14*0167*.., 85-141 225/45R17 K1c K2b K42 K56 A09 A12 A16
e1*2001/116*0167*.. 85-141 235/40R17 K1c K2c K42 K56 A73 A82 B03
85-141 245/40R17 K2c K42 K56 R03 V17 S01
85-141 255/40R17 K2c K42 K44 K56 R03 R70
BMW 3er-Reihe 77-170 205/50R17 K1c K2b R70 T89 T93 A01 A02 A04
346C, 346R 77-170 205/50R17 K1c K2b M+S R09 R70 T89 T93 A05 A07 A08
e1*98/14,2001/116* 77-170 215/45R17 K1c K2b T87 T88 T91 A09 A12 A16
0112, 0146*.. 77-170 225/45R17 K1c K2b K42 R35 T90 T91 A73 A82 Cbo
77-170 235/40R17 K1c K2b K42 T90 Cpe K56 V17
77-170 245/40R17 K2c K42 K44 R03 R35 T91 S01
77-170 255/40R17 K2c K42 K44 R03 R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48165 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55057110 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AP8017
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 77-170 205/50R17 K1c K2b M+S R09 R70 T89 T93 A01 A02 A04
346L 77-170 205/50R17 K1c K2b R70 T89 T93 A05 A07 A08
e1*97/27*0097*.., 77-170 215/45R17 K1c K2b T87 T88 T91 A09 A12 A16
e1*98/14*0097*.. 77-170 225/45R17 K1c K2b K42 R35 T90 T91 T93 A73 A82 Car
77-170 235/40R17 K1c K2b K42 T90 K56 Lim R21
77-170 245/40R17 K2c K42 K44 R03 T91 T93 V17 S01
77-170 255/40R17 K2c K42 K44 R03 R70
BMW 3er-Reihe 85-225 225/45R17 A10 T90 T91 T93 T94 A02 A04 A05
390L, -/X 85-225 235/45R17 A12 T93 T94 A07 A08 A09
e1*2001/116* 85-225 245/40R17 A12 T91 T95 A16 A82 Car
0308*00-08, Lim V17 S01
0344*00-05
BMW 3er-Reihe 85-240 225/45R17 A63 T90 T91 T93 T94 A02 A04 A05
390L, -/X, 3L, 3K, 3-V, 85-240 235/45R17 A12 T93 T94 A07 A08 A09
3K-N1 85-240 245/40R17 A12 R03 T91 T93 A16 A82 Car
e1*2001/116* Lim V17 S01
0308*09-..,0344*06-..
e1*2007/46*
0314*00-04;
0315*00-05
0559*00;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-240 225/45R17 A10 T90 T91 A02 A04 A05
392C, 390X, 3C 90-240 225/45R17 A10 M+S T90 T91 A07 A08 A09
e1*2001/116*0346*.., 90-240 235/45R17 A12 T93 A16 A82 Cbo
e1*2001/116*0344*..; 90-240 245/40R17 A01 A12 K1c R02 T91 Cpe V17 S01
e1*2007/46*0316*.. 90-240 245/40R17 A12 R03
- Coupé/Cabrio
BMW 3er-Reihe 85-240 225/45R17 A32 T91 A02 A04 A05
3L 85-240 225/50R17 A01 A12 K1b K2b A07 A08 A09
e1*2007/46*0314*05-.. 85-240 235/45R17 A01 A90 K2b A16 A57 A82
- Modell 2012 85-240 235/50R17 A01 A12 K1c K2a K2b BW7 Lim V17
85-240 245/45R17 A01 A12 K1b K2b S03
85-240 255/45R17 A01 A12 K2a K2b R03
BMW 3er-Touring 85 - 240 225/45R17 T91 A02 A04 A05
3K, 3K-N1 85 - 240 225/50R17 A01 K1b K2b 133 A07 A08 A09
e1*2007/46*0315*06-.. 85 - 240 235/45R17 A01 K2b A12 A16 A57
e24*2007/46*0022*03- 85 - 240 235/50R17 A01 K1c K2a K2b 131 A82 BW7 Car
- Modell 2013 85 - 240 245/45R17 A01 K1b K2b 134 V17 S03
85 - 240 255/45R17 A01 K2a K2b R03 132
BMW 5er-Reihe 4x4 145-200 225/50R17 K1a K1b R37 133 A01 A02 A04
560X 145-200 235/45R17 K1a R37 T93 T94 A05 A07 A08
e1*2001/116*0322*.. 145-200 245/45R17 K1a K1b A09 A12 A16
A56 A82 B03
Lim S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48165 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55057110 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AP8017
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 5er-Touring 4x4 145-200 225/50R17 K1a K1b R37 T94 T98 133 A01 A02 A04
560X 145-200 235/45R17 K1a R37 T93 T94 T97 136 A05 A07 A08
e1*2001/116*0322*.. 145-200 245/45R17 K1a K1b T95 T99 134 A09 A12 A16
A56 A82 B03
Car S02
BMW X1 85-190 235/45R17 A32 A02 A04 A05
X1, X-N1, X1-N1 A07 A08 A09
e1*2007/46*0275*..; A16 A82 S02
e1*2007/46*0454*..;
e24*2007/46*0024*..
Auflagen und Hinweise
131 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1310 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
132 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1320 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
133 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1330 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
136 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1360 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48165 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55057110 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AP8017
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 10
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A73 Bei Fahrzeugen mit serienmäßigem, elektronischem Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48165 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55057110 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AP8017
Hersteller AUTEC GmbH & Co. KG

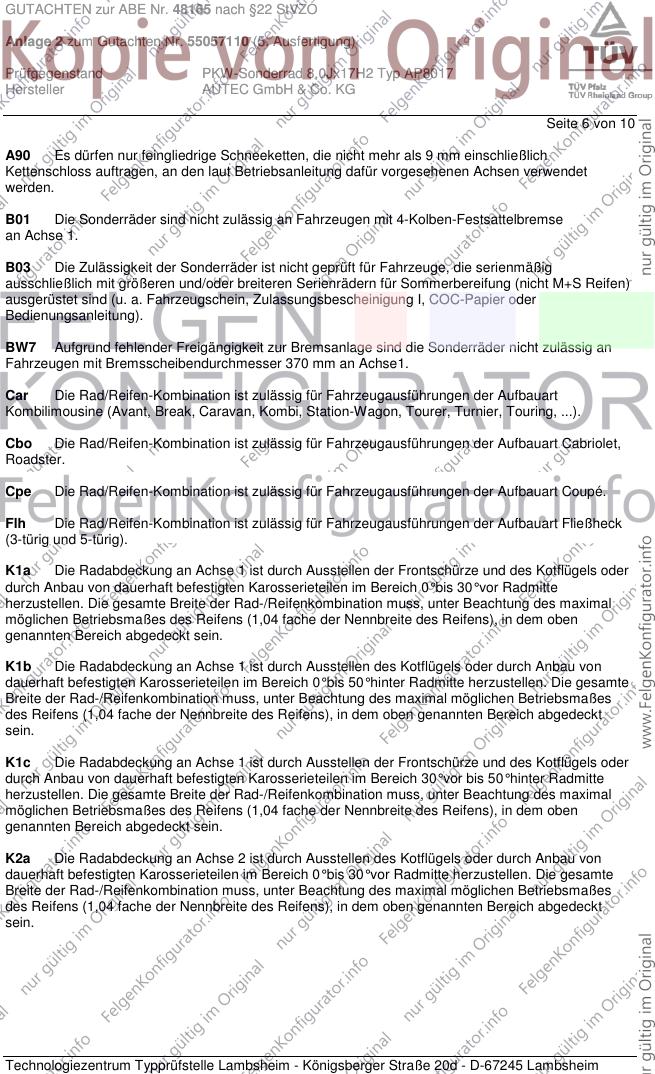

Seite 6 von 10
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48165 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55057110 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AP8017
Hersteller AUTEC GmbH & Co. KG

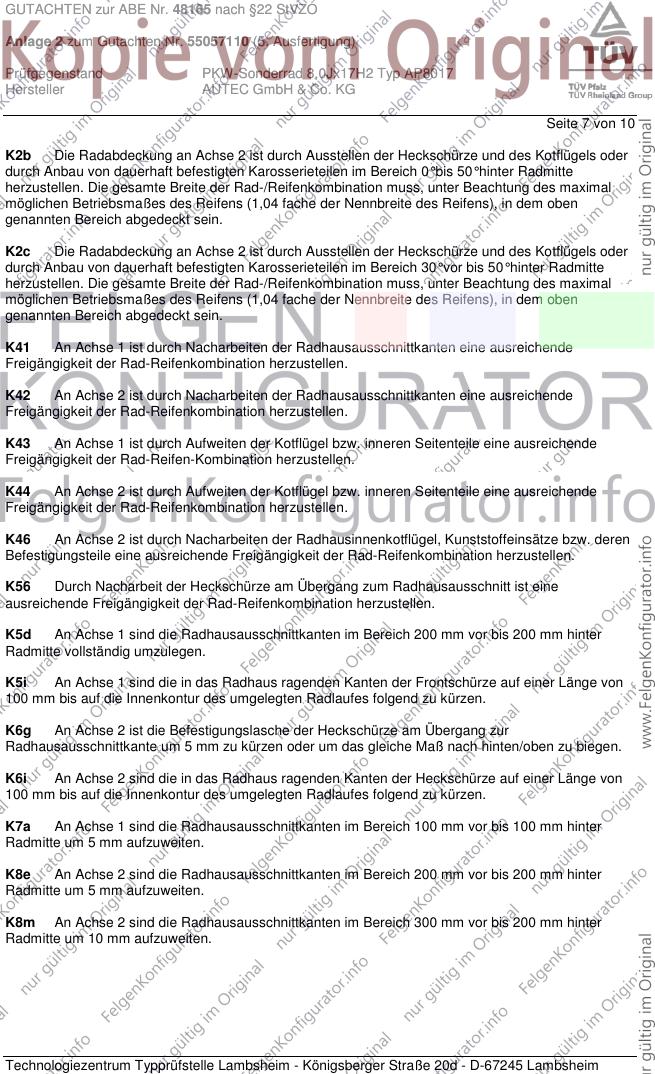

Seite 7 von 10
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48165 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55057110 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AP8017
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 10
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die Serien - Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die Serien - Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die Serien - Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48165 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55057110 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AP8017
Hersteller AUTEC GmbH & Co. KG

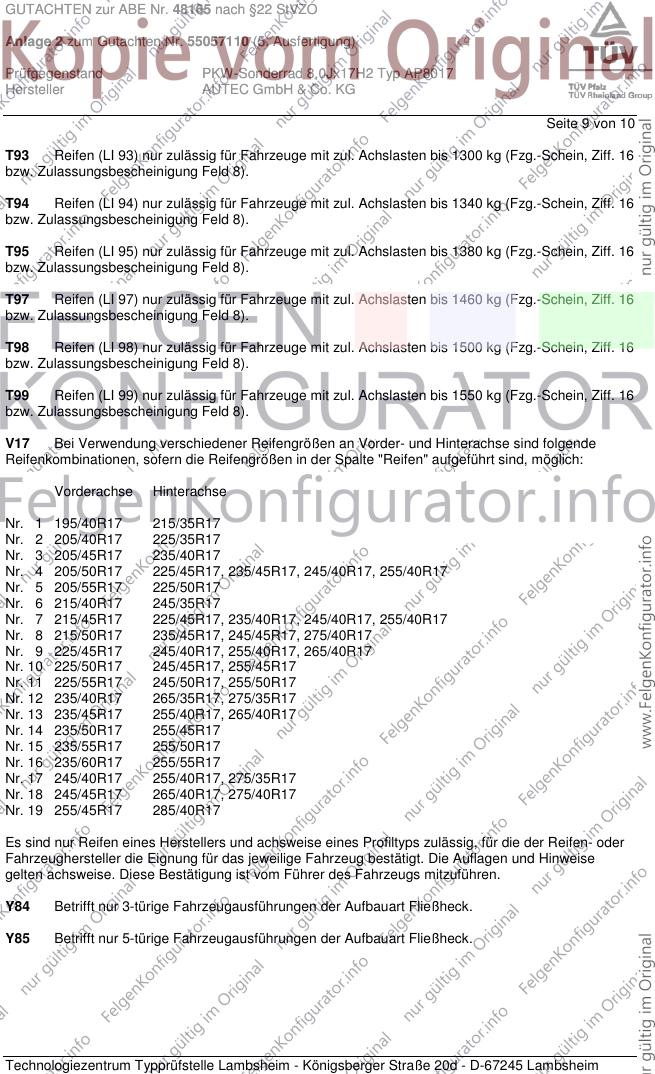

Seite 9 von 10
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y84 Betrifft nur 3-türige Fahrzeugausführungen der Aufbauart Fließheck.
Y85 Betrifft nur 5-türige Fahrzeugausführungen der Aufbauart Fließheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48165 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55057110 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AP8017
Hersteller AUTEC GmbH & Co. KG

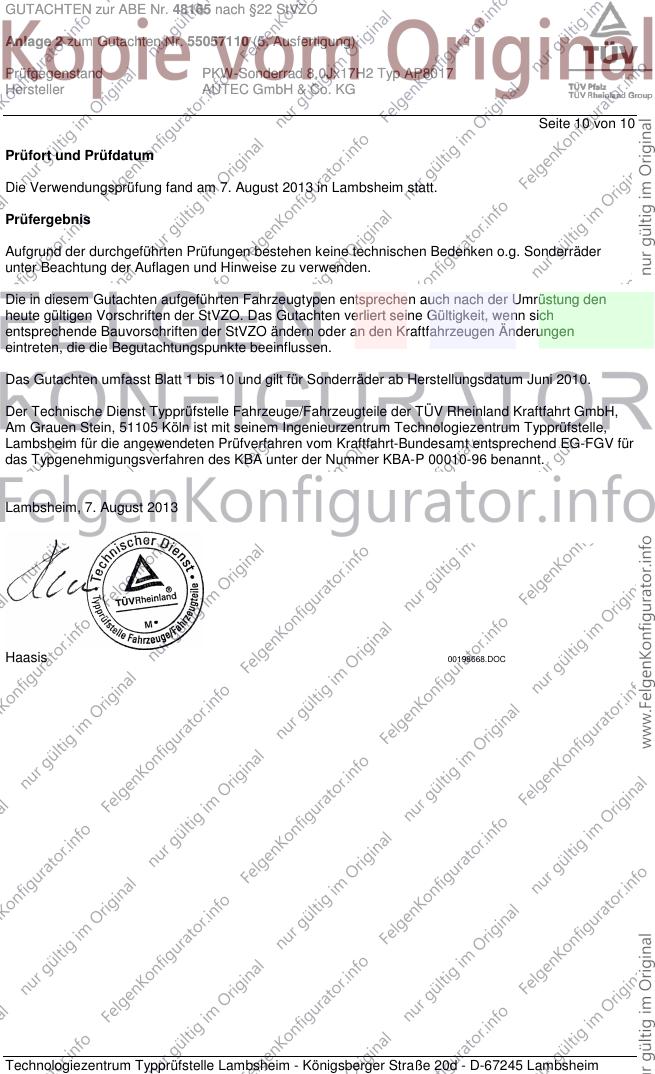

Seite 10 von 10
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 7. August 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Juni 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 7. August 2013
Haasis 00198668.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
