GUTACHTEN zur ABE Nr. 47858 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55010308 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Hersteller Bay-Wheels GmbH

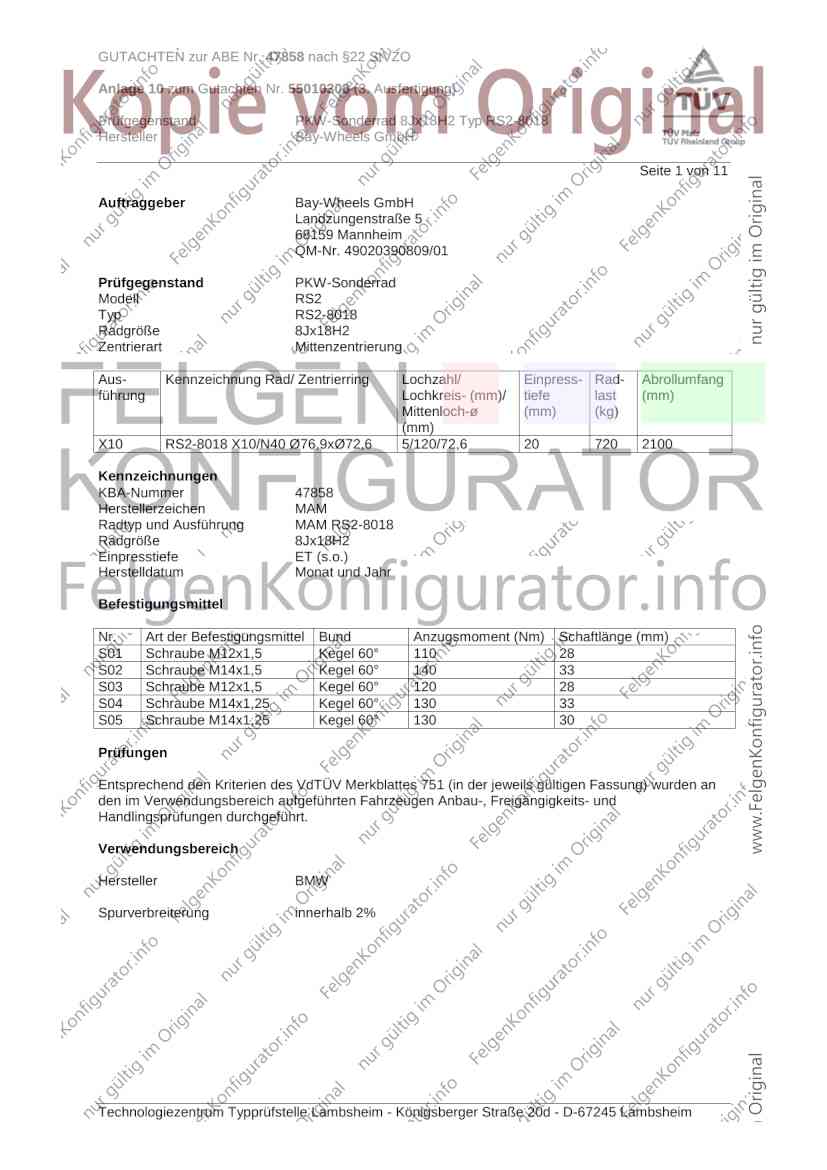

Seite 1 von 11
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
QM-Nr. 49020390809/01
Prüfgegenstand PKW-Sonderrad
Modell RS2
Typ RS2-8018
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X10 RS2-8018 X10/N40 Ø76,9xØ72,6 5/120/72,6 20 720 2100
Kennzeichnungen
KBA-Nummer 47858
Herstellerzeichen MAM
Radtyp und Ausführung MAM RS2-8018
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 28
S02 Schraube M14x1,5 Kegel 60° 140 33
S03 Schraube M12x1,5 Kegel 60° 120 28
S04 Schraube M14x1,25 Kegel 60° 130 33
S05 Schraube M14x1,25 Kegel 60° 130 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47858 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55010308 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Hersteller Bay-Wheels GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er GT 100-240 225/50R18 K1c K2a K2b K5a K6g K6i K8h 0A1 A01 A02
3-V 100-240 235/45R18 K1a K2b A04 A05 A08
e1*2007/46*0559*.. 100-240 235/50R18 K1c K2c K5c K5i K5k K6g K6i K8h A09 A12 A14
100-240 245/45R18 K1c K2a K2b K5a K6g K6i K8h A16 A19 A58
100-240 255/45R18 K1c K2c K5c K5i K5k K6g K6i K8h Flh V18 S05
BMW 3er-Reihe 85-225 225/40R18 K1c K41 K42 T88 T89 T91 T92 0A1 A01 A02
390L, -/X 85-225 235/40R18 K1c K2b K41 K42 T91 T93 T95 A04 A05 A08
e1*2001/116* 85-225 245/35R18 K1c K2b K41 K42 T88 T89 T92 A09 A12 A14
0308*00-08, A16 A19 Car
0344*00-05 Lim V18 S01
BMW 3er-Reihe 85-240 225/40R18 K1c K2b K5a K6b T88 T89 T91 T92 0A1 A01 A02
390L, -/X, 3L, 3K, 3K- 85-240 235/40R18 K1c K2b K5a K6b T91 T93 A04 A05 A08
N1 85-240 245/35R18 K1c K2b K5b K6b K8d T88 T89 T92 A09 A12 A14
e1*2001/116* A16 A19 Car
0308*09-..,0344*06-.. Lim V18 S01
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-240 225/40R18 K1c K42 T88 T89 T91 T92 0A1 A01 A02
392C, 390X, 3C 90-240 235/40R18 K1c K2b K42 K43 T91 A04 A05 A08
e1*2001/116*0346*.., 90-240 245/35R18 K2b K42 R03 T88 T89 T92 A09 A12 A14
e1*2001/116*0344*..; A16 A19 Cbo
e1*2007/46* Cpe K41 V18
0316*00-07 S01
- Coupé/Cabrio
BMW 3er-Reihe 85-147 215/45R18 K1c K2a K2b T89 T93 0A1 A01 A02
3L 85-250 225/40R18 K1c K2c K6g K8h T92 A04 A05 A08
e1*2007/46*0314*05-.. 85-250 225/45R18 K1c K2c K6g K8h T91 A09 A12 A14
- ab Modell 2012 85-250 235/40R18 K1c K2c K6g K8h A16 A19 A57
85-250 245/40R18 K2c K6h K6i K8m R03 Lim V18 S05
BMW 3er-Touring 85-147 215/45R18 K1c K2a K2b T93 0A1 A01 A02
3K, 3K-N1 85-250 225/40R18 K1c K2c K6g K8h T92 A04 A05 A08
e1*2007/46*0315*06-.. 85-250 225/45R18 K1c K2c K6g K8h T91 A09 A12 A14
e24*2007/46*0022*03- 85-250 235/40R18 K1c K2c K6g K8h A16 A19 A57
- ab Modell 2013 85-250 245/40R18 K2c K6h K6i K8m R03 Car V18 S05
BMW 4er-Coupé 120-250 225/40R18 K1c K2b K6g K8d T88 T92 0A1 A01 A02
3C 120-250 225/45R18 K1c K2b K6g K8d A04 A05 A08
e1*2007/46*0316*08-.. 120-250 235/40R18 K1c K2c K6g K8h A09 A12 A14
120-250 245/40R18 K1c K2c K5c K6h K6i K8m A16 A19 A57
Cpe V18 S05
BMW 5er ActiveHybrid 225, 235 225/50R18 K1c K2b T95 0A1 A01 A02
HY 225, 235 235/45R18 K1a T98 A04 A05 A08
e1*2007/46*0323*.. 225, 235 245/45R18 K1c K2b A09 A12 A14
- ohne Allradlenkung A16 A19 A58
L05 Lim V18
S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47858 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55010308 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Hersteller Bay-Wheels GmbH

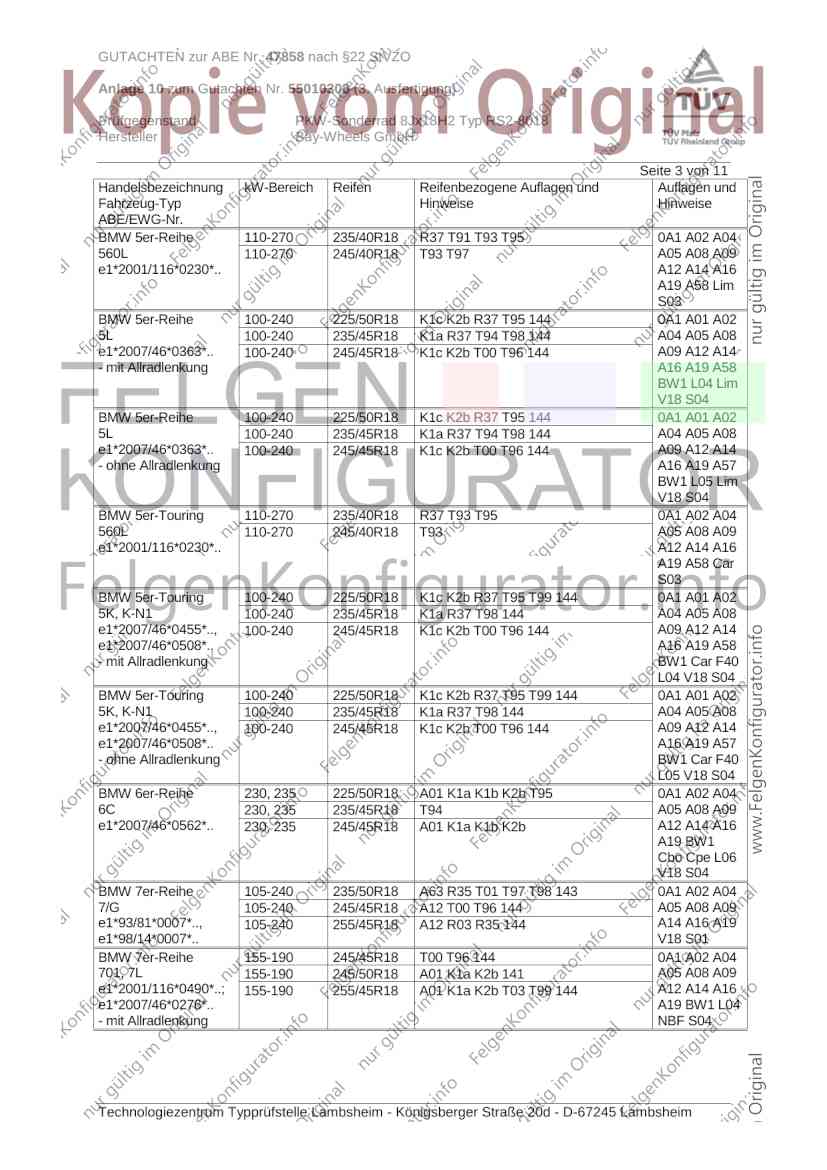

Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 5er-Reihe 110-270 235/40R18 R37 T91 T93 T95 0A1 A02 A04
560L 110-270 245/40R18 T93 T97 A05 A08 A09
e1*2001/116*0230*.. A12 A14 A16
A19 A58 Lim
S03
BMW 5er-Reihe 100-240 225/50R18 K1c K2b R37 T95 144 0A1 A01 A02
5L 100-240 235/45R18 K1a R37 T94 T98 144 A04 A05 A08
e1*2007/46*0363*.. 100-240 245/45R18 K1c K2b T00 T96 144 A09 A12 A14
- mit Allradlenkung A16 A19 A58
BW1 L04 Lim
V18 S04
BMW 5er-Reihe 100-240 225/50R18 K1c K2b R37 T95 144 0A1 A01 A02
5L 100-240 235/45R18 K1a R37 T94 T98 144 A04 A05 A08
e1*2007/46*0363*.. 100-240 245/45R18 K1c K2b T00 T96 144 A09 A12 A14
- ohne Allradlenkung A16 A19 A57
BW1 L05 Lim
V18 S04
BMW 5er-Touring 110-270 235/40R18 R37 T93 T95 0A1 A02 A04
560L 110-270 245/40R18 T93 A05 A08 A09
e1*2001/116*0230*.. A12 A14 A16
A19 A58 Car
S03
BMW 5er-Touring 100-240 225/50R18 K1c K2b R37 T95 T99 144 0A1 A01 A02
5K, K-N1 100-240 235/45R18 K1a R37 T98 144 A04 A05 A08
e1*2007/46*0455*.., 100-240 245/45R18 K1c K2b T00 T96 144 A09 A12 A14
e1*2007/46*0508*.. A16 A19 A58
- mit Allradlenkung BW1 Car F40
L04 V18 S04
BMW 5er-Touring 100-240 225/50R18 K1c K2b R37 T95 T99 144 0A1 A01 A02
5K, K-N1 100-240 235/45R18 K1a R37 T98 144 A04 A05 A08
e1*2007/46*0455*.., 100-240 245/45R18 K1c K2b T00 T96 144 A09 A12 A14
e1*2007/46*0508*.. A16 A19 A57
- ohne Allradlenkung BW1 Car F40
L05 V18 S04
BMW 6er-Reihe 230, 235 225/50R18 A01 K1a K1b K2b T95 0A1 A02 A04
6C 230, 235 235/45R18 T94 A05 A08 A09
e1*2007/46*0562*.. 230, 235 245/45R18 A01 K1a K1b K2b A12 A14 A16
A19 BW1
Cbo Cpe L06
V18 S04
BMW 7er-Reihe 105-240 235/50R18 A63 R35 T01 T97 T98 143 0A1 A02 A04
7/G 105-240 245/45R18 A12 T00 T96 144 A05 A08 A09
e1*93/81*0007*.., 105-240 255/45R18 A12 R03 R35 144 A14 A16 A19
e1*98/14*0007*.. V18 S01
BMW 7er-Reihe 155-190 245/45R18 T00 T96 144 0A1 A02 A04
701, 7L 155-190 245/50R18 A01 K1a K2b 141 A05 A08 A09
e1*2001/116*0490*..; 155-190 255/45R18 A01 K1a K2b T03 T99 144 A12 A14 A16
e1*2007/46*0276*.. A19 BW1 L04
- mit Allradlenkung NBF S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47858 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55010308 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Hersteller Bay-Wheels GmbH

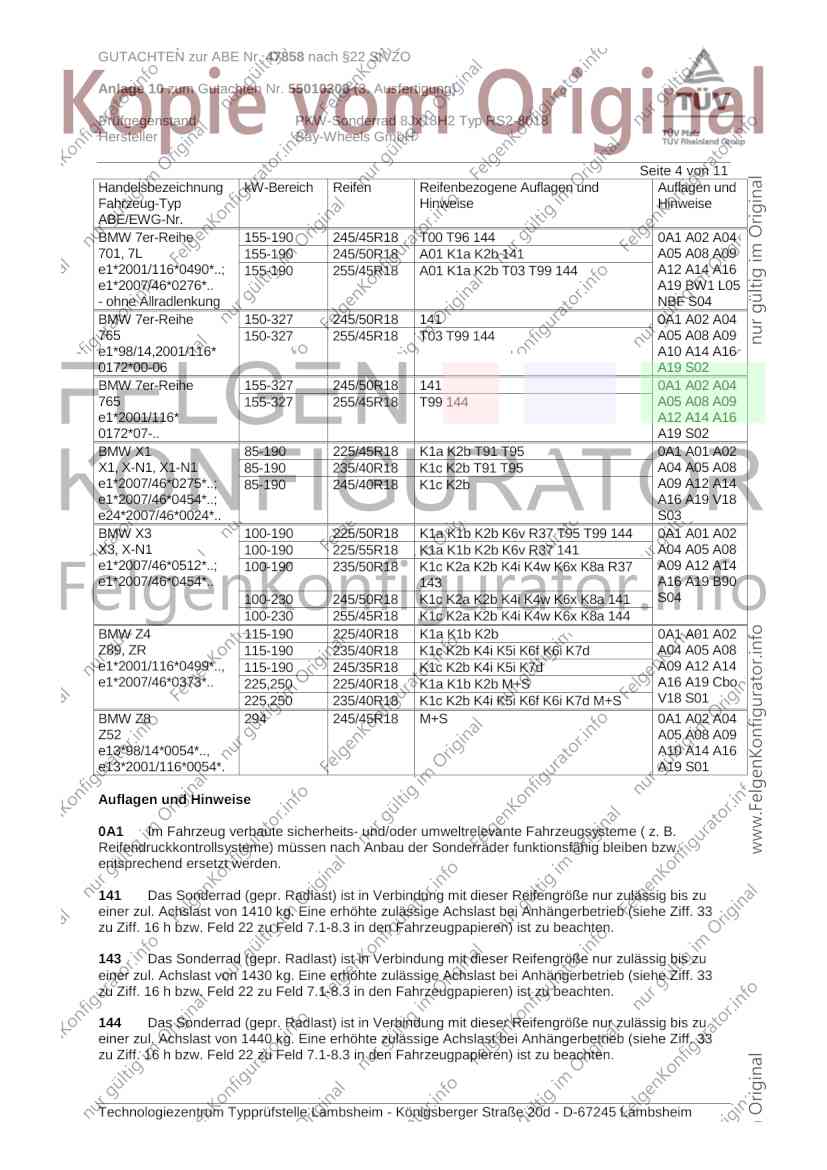

Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 7er-Reihe 155-190 245/45R18 T00 T96 144 0A1 A02 A04
701, 7L 155-190 245/50R18 A01 K1a K2b 141 A05 A08 A09
e1*2001/116*0490*..; 155-190 255/45R18 A01 K1a K2b T03 T99 144 A12 A14 A16
e1*2007/46*0276*.. A19 BW1 L05
- ohne Allradlenkung NBF S04
BMW 7er-Reihe 150-327 245/50R18 141 0A1 A02 A04
765 150-327 255/45R18 T03 T99 144 A05 A08 A09
e1*98/14,2001/116* A10 A14 A16
0172*00-06 A19 S02
BMW 7er-Reihe 155-327 245/50R18 141 0A1 A02 A04
765 155-327 255/45R18 T99 144 A05 A08 A09
e1*2001/116* A12 A14 A16
0172*07-.. A19 S02
BMW X1 85-190 225/45R18 K1a K2b T91 T95 0A1 A01 A02
X1, X-N1, X1-N1 85-190 235/40R18 K1c K2b T91 T95 A04 A05 A08
e1*2007/46*0275*..; 85-190 245/40R18 K1c K2b A09 A12 A14
e1*2007/46*0454*..; A16 A19 V18
e24*2007/46*0024*.. S03
BMW X3 100-190 225/50R18 K1a K1b K2b K6v R37 T95 T99 144 0A1 A01 A02
X3, X-N1 100-190 225/55R18 K1a K1b K2b K6v R37 141 A04 A05 A08
e1*2007/46*0512*..; 100-190 235/50R18 K1c K2a K2b K4i K4w K6x K8a R37 A09 A12 A14
e1*2007/46*0454*.. 143 A16 A19 B90
100-230 245/50R18 K1c K2a K2b K4i K4w K6x K8a 141 S04
100-230 255/45R18 K1c K2a K2b K4i K4w K6x K8a 144
BMW Z4 115-190 225/40R18 K1a K1b K2b 0A1 A01 A02
Z89, ZR 115-190 235/40R18 K1c K2b K4i K5i K6f K6i K7d A04 A05 A08
e1*2001/116*0499*.., 115-190 245/35R18 K1c K2b K4i K5i K7d A09 A12 A14
e1*2007/46*0373*.. 225,250 225/40R18 K1a K1b K2b M+S A16 A19 Cbo
225,250 235/40R18 K1c K2b K4i K5i K6f K6i K7d M+S V18 S01
BMW Z8 294 245/45R18 M+S 0A1 A02 A04
Z52 A05 A08 A09
e13*98/14*0054*.., A10 A14 A16
e13*2001/116*0054*. A19 S01
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47858 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55010308 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Hersteller Bay-Wheels GmbH

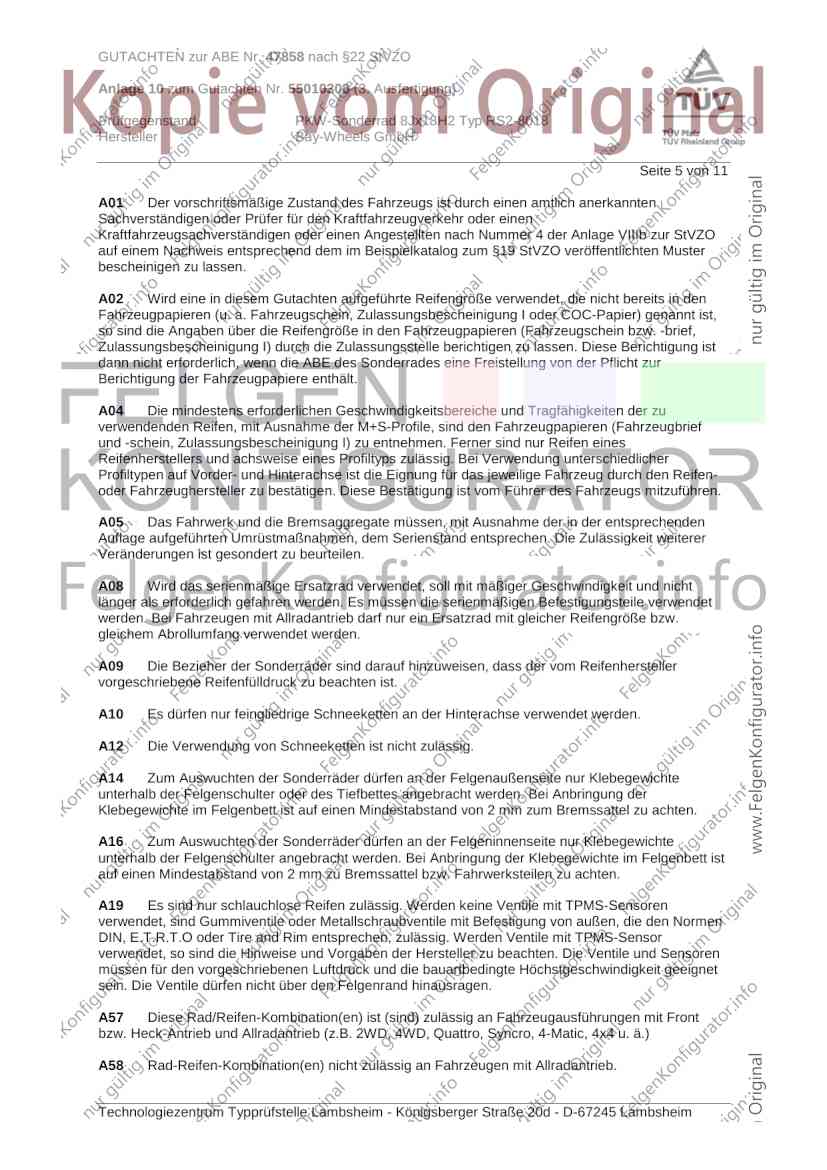

Seite 5 von 11
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47858 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55010308 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Hersteller Bay-Wheels GmbH

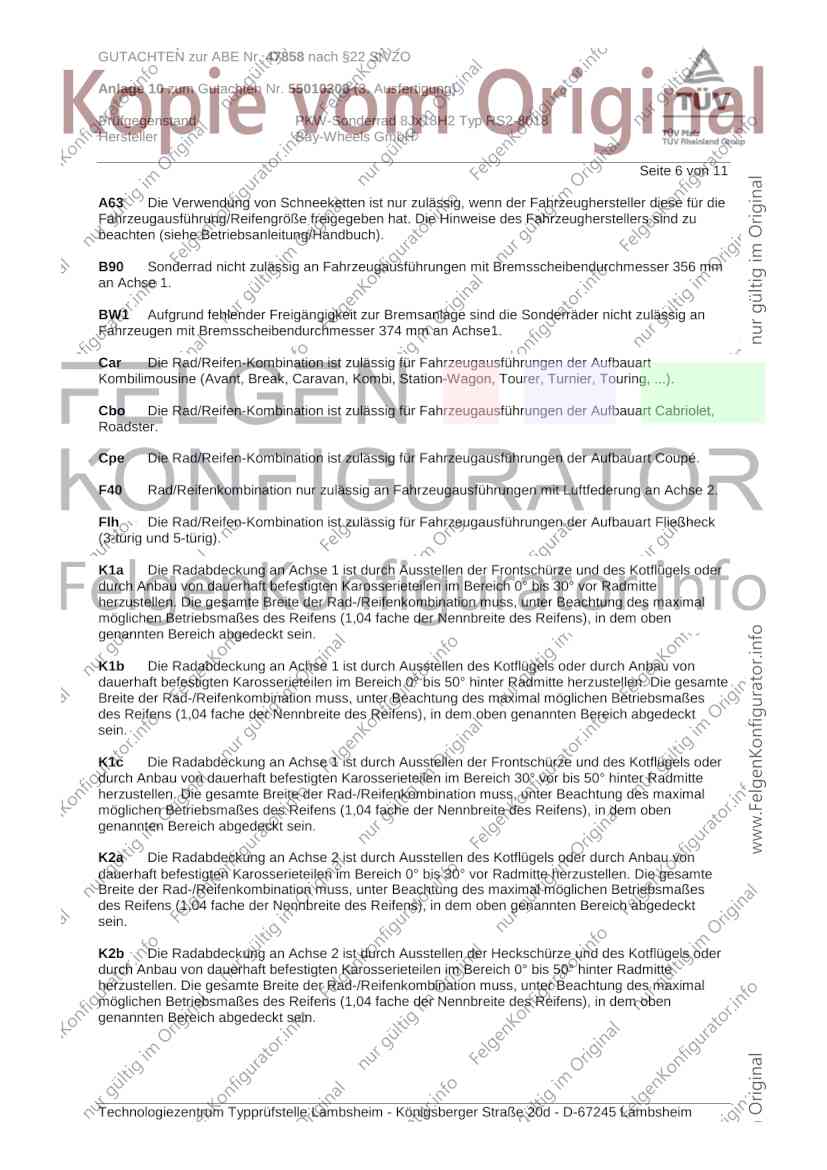

Seite 6 von 11
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
BW1 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 374 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47858 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55010308 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Hersteller Bay-Wheels GmbH

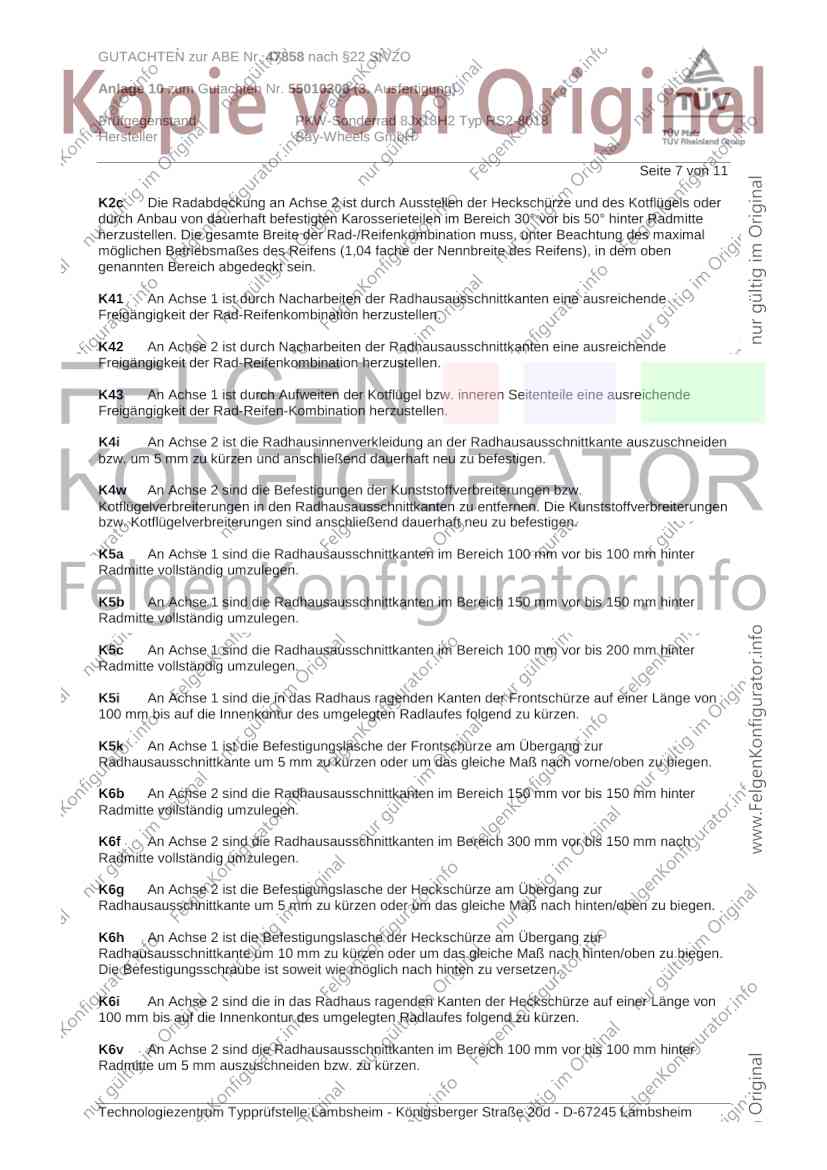

Seite 7 von 11
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4w An Achse 2 sind die Befestigungen der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen in den Radhausausschnittkanten zu entfernen. Die Kunststoffverbreiterungen
bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu befestigen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47858 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55010308 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Hersteller Bay-Wheels GmbH

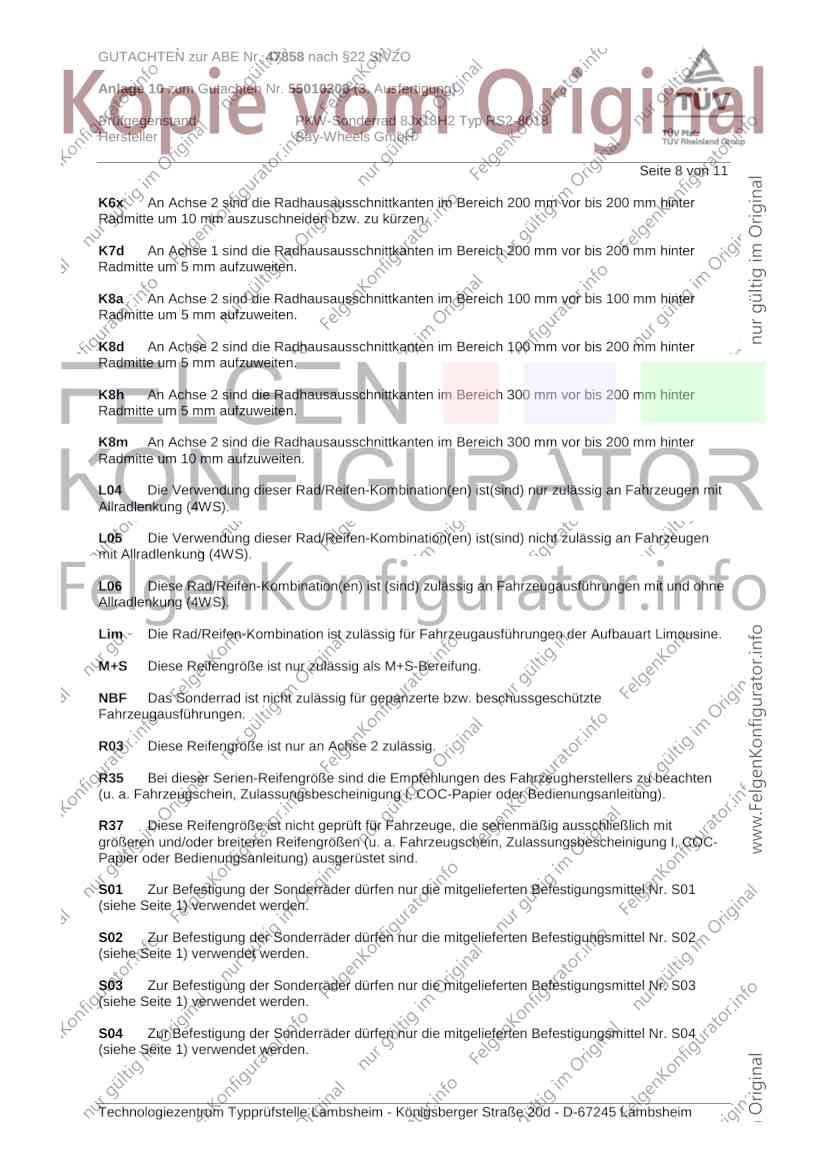

Seite 8 von 11
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47858 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55010308 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Hersteller Bay-Wheels GmbH

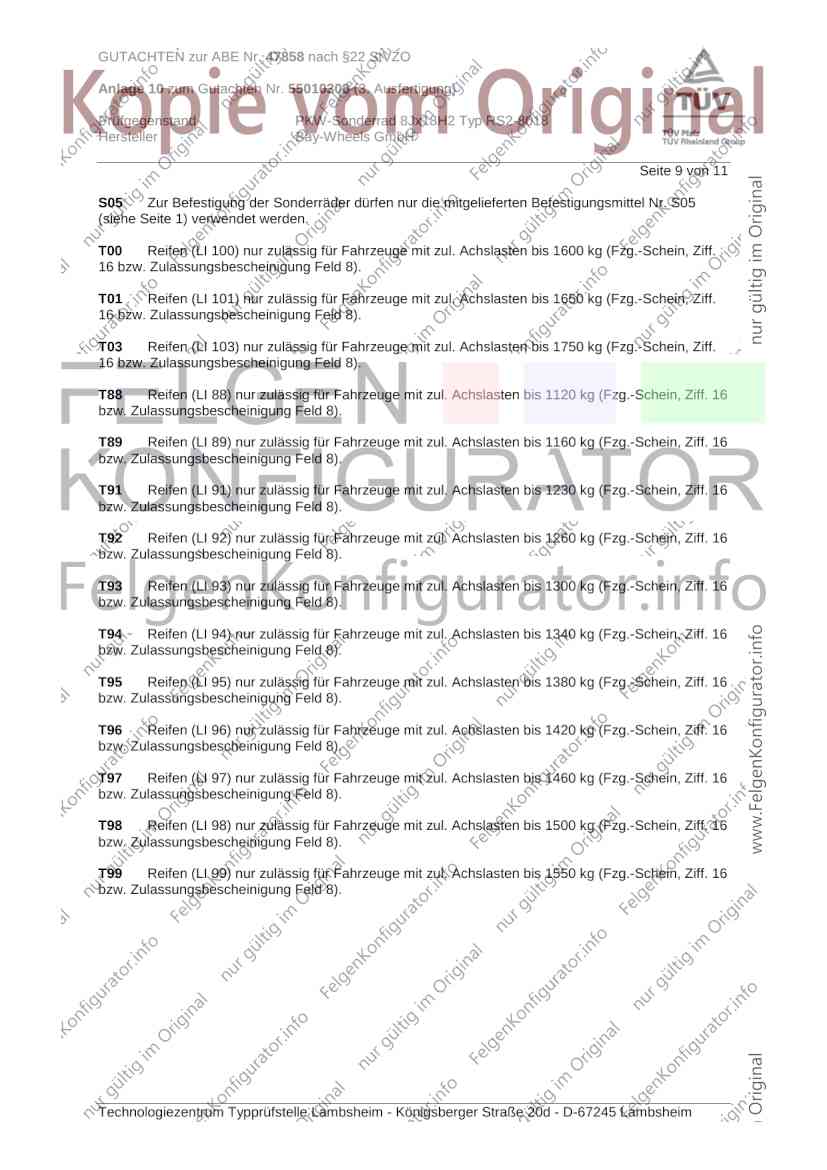

Seite 9 von 11
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47858 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55010308 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Hersteller Bay-Wheels GmbH

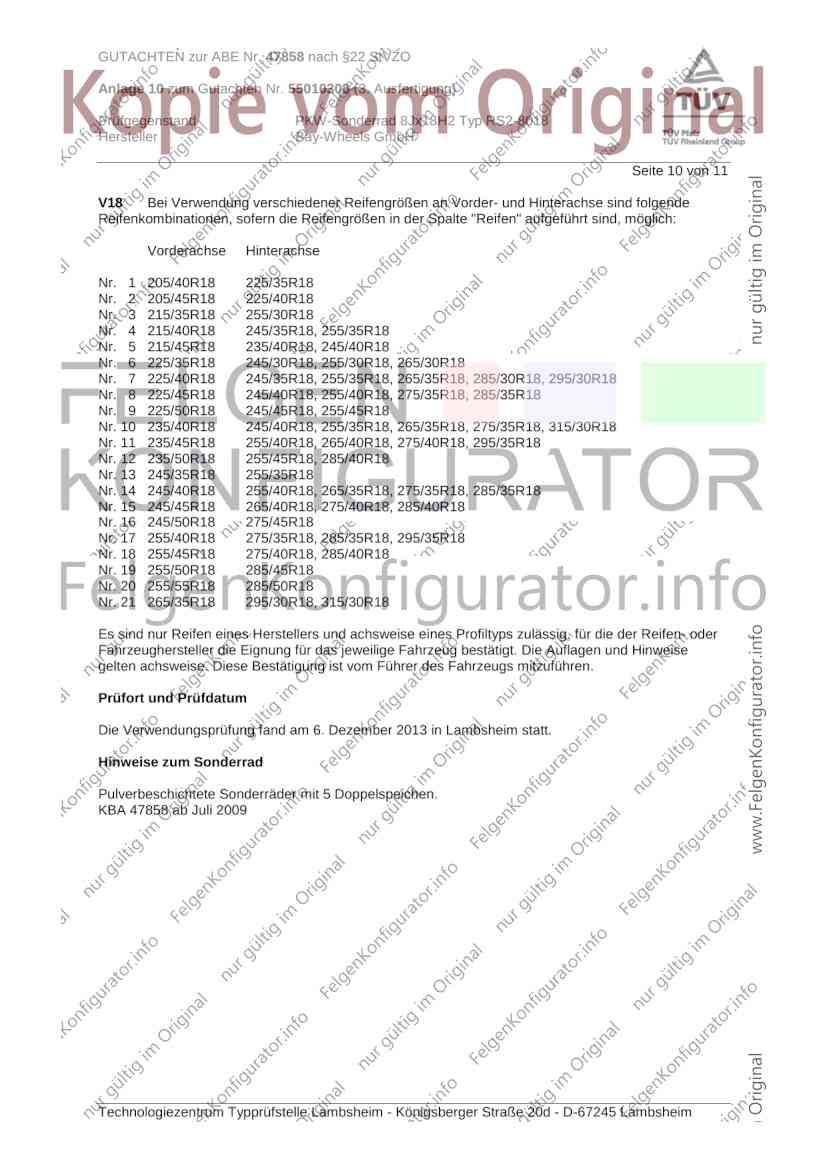

Seite 10 von 11
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18, 255/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 6. Dezember 2013 in Lambsheim statt.
Hinweise zum Sonderrad
Pulverbeschichtete Sonderräder mit 5 Doppelspeichen.
KBA 47858 ab Juli 2009
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

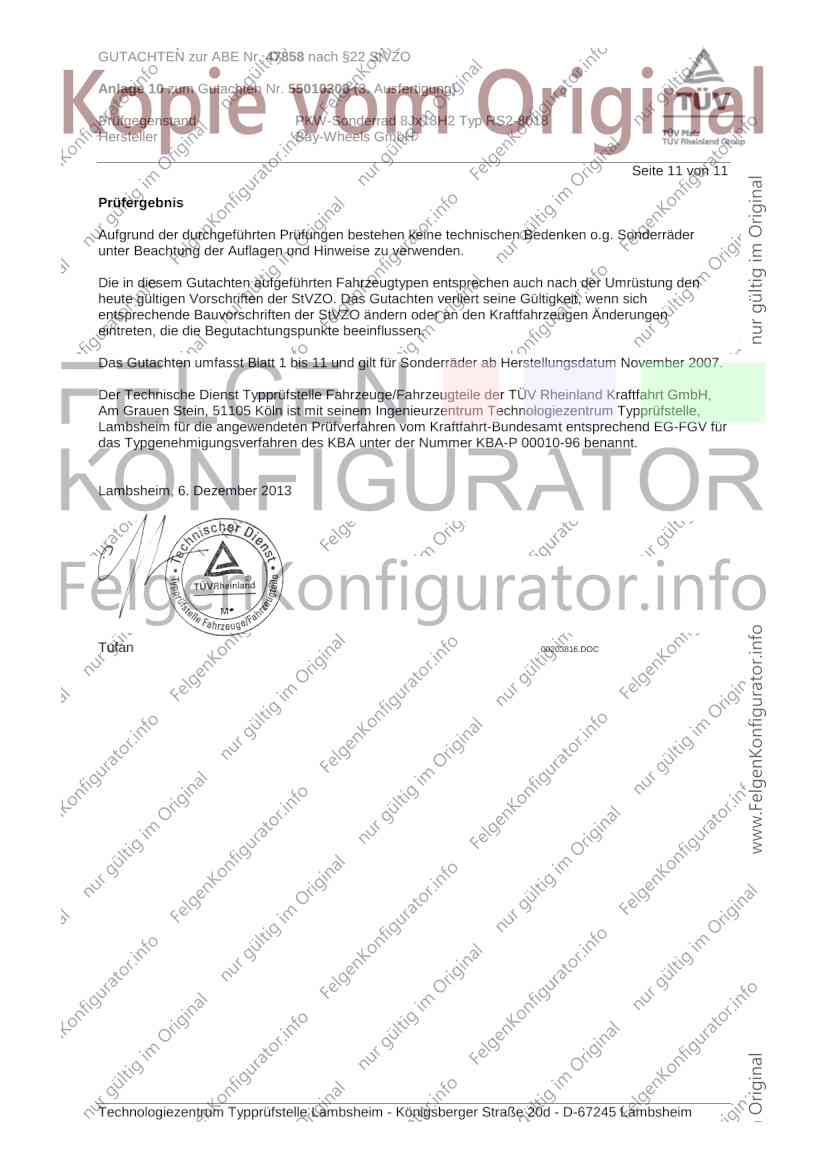

GUTACHTEN zur ABE Nr. 47858 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55010308 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Hersteller Bay-Wheels GmbH
Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum November 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 6. Dezember 2013
Tufan 00203816.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
