GUTACHTEN zur ABE Nr. 48206 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55806010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ 19199
Hersteller O.Z. Spa
Seite 1 von 10
Auftraggeber O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW19
Typ 19199
Radgröße 8 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
003 19199 003 / ohne Ring 5/120/72,6 29 725 2075
Kennzeichnungen
KBA-Nummer 48206
Herstellerzeichen MSW
Radtyp und Ausführung 19199 003
Radgröße 8 J x 17 H2
Einpresstiefe ET 29
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 110 26
S03 Schraube M12x1,5 Kegel 60° 120 26
S04 Serienschraube M14x1,25 Kegel 60° 130 27
S05 Schraube M14x1,5 Kegel 60° 140 32,3
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48206 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55806010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ 19199
Hersteller O.Z. Spa
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 215/45R17 K2b K41 K42 K43 T87 T88 T91 A01 A02 A04
182, 1C 100-240 225/45R17 K2b K41 K42 K43 T90 A05 A08 A09
e1*2001/116*0352*.., 100-240 235/40R17 K2b K42 K44 R03 T90 A12 A14 A21
e1*2007/46*0277*.. 100-240 245/40R17 K2c K42 K44 R03 Cbo Cpe K1c
- Coupé, Cabrio 225-240 215/45R17 K41 K43 R02 T91 K46 V17 S02
- incl. Facelift 2011
BMW 1er-Reihe 85-195 215/45R17 K2b K41 K42 K43 T87 T88 T91 A01 A02 A04
187 85-195 225/45R17 K2b K41 K42 K43 A05 A08 A09
e1*2001/116* 85-195 235/40R17 K2b K42 K44 R03 A12 A14 A21
0287*00-09 85-195 245/40R17 K2c K42 K44 R03 Flh K1c K46
V17 S02
BMW 1er-Reihe 66-195 215/45R17 K2b K41 K42 K43 T87 T88 T91 A01 A02 A04
187, 1K2, 1K4 66-195 225/45R17 K2b K41 K42 K43 A05 A08 A09
e1*2001/116* 66-195 235/40R17 K2b K42 K44 R03 A12 A14 A21
0287*10-.., 66-195 245/40R17 K2c K42 K44 R03 Flh K1c K46
e1*2007/46*, V17 S02
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 3er GT 100-240 225/55R17 A02 A04 A05
3-V 100-240 235/50R17 A01 K1a K2b A08 A09 A12
e1*2007/46*0559*.. 100-240 235/55R17 A01 K1a K2b A14 A21 A58
100-240 245/50R17 A01 K1c K2b K5a BW7 Flh V17
100-240 255/50R17 A01 K1c K2c K5c K5i K5k K6g K6i S04
K8h
BMW 3er-Reihe 66-125 215/40R17 K2b K41 K44 K56 R37 T83 T87 A01 A02 A04
3/CG 66-125 215/45R17 K2b K41 K44 K56 R37 A05 A08 A09
e1*93/81*0017*.., 66-125 225/45R17 K2b K41 K44 K56 A12 A14 A21
e1*98/14*0017*.. 66-125 235/40R17 K2c K41 K44 K56 K1c K42 K45
66-125 245/35R17 K2c K44 K56 R03 K46 R21 V17
66-125 245/40R17 K2c K44 K56 R03 S02
BMW 3er-Reihe 85-225 225/45R17 T90 T91 T93 T94 A02 A04 A05
390L, -/X 85-225 235/45R17 A01 K1a T93 T94 A08 A09 A12
e1*2001/116* 85-225 245/40R17 A01 K1c R02 A14 A21 Car
0308*00-08, 85-225 245/40R17 R03 T91 T95 Lim V17 S02
0344*00-05
BMW 3er-Reihe 85-240 225/45R17 T90 T91 T93 T94 A02 A04 A05
390L, -/X, 3L, 3K, 3K- 85-240 235/45R17 A01 K1a K2b K6a T93 T94 A08 A09 A12
N1 85-240 245/40R17 A01 K1c K2b K5a K6b T91 T93 A14 A21 Car
e1*2001/116* Lim V17 S02
0308*09-..,0344*06-..
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48206 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55806010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ 19199
Hersteller O.Z. Spa
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 90-240 225/45R17 A01 K1c T90 T91 A02 A04 A05
392C, 390X, 3C 90-240 225/45R17 A01 K1c M+S T90 T91 A08 A09 A12
e1*2001/116*0346*.., 90-240 235/45R17 A01 K1c T93 T94 A14 A21 Cbo
e1*2001/116*0344*..; 90-240 245/40R17 A01 K1c K41 R02 Cpe V17 S02
e1*2007/46*0316*00- 90-240 245/40R17 R03
07
- Coupé/Cabrio
BMW 3er-Reihe 75-142 215/40R17 K2b K41 K44 K56 R37 T83 T87 A01 A02 A04
3B, 3/B 75-142 215/45R17 K2b K41 K44 K56 R37 T87 T88 A05 A08 A09
F920, 75-142 225/45R17 K2b K41 K44 K56 A12 A14 A21
e1*93/81*0016*.. 75-142 235/40R17 K2c K41 K44 K56 K1c K42 K45
75-142 245/35R17 K2c K44 K56 R03 T87 K46 R21 V17
75-142 245/40R17 K2c K44 K56 R03 S02
BMW 3er-Reihe 66-142 215/40R17 K2b K41 K44 K56 R37 T83 T87 A01 A02 A04
3C, 3/C 66-142 215/45R17 K2b K41 K44 K56 R37 T87 T88 T91 A05 A08 A09
F547, 66-142 225/45R17 K1c K2b K41 K44 K56 A12 A14 A21
e1*93/81*0015*.. 66-142 235/40R17 K1c K2c K41 K44 K56 K1c K42 K45
66-142 245/35R17 K2c K44 K56 R03 T87 K46 R21 V17
66-142 245/40R17 K2c K44 K56 R03 S02
BMW 3er-Reihe 85-250 225/45R17 K2b T91 A01 A02 A04
3L 85-250 225/50R17 K1c K2a K2b A05 A08 A09
e1*2007/46*0314*05-.. 85-250 235/45R17 K1b K2b A12 A14 A21
- Modell 2012 85-250 235/50R17 K1c K2c K6g K8h A57 BW7 Lim
85-250 245/45R17 K1c K2a K2b V17 S04
85-250 255/45R17 K2c K6g K8h R03
BMW 3er-Touring 85-250 225/45R17 K2b T91 A01 A02 A04
3K, 3K-N1 85-250 225/50R17 K1c K2a K2b A05 A08 A09
e1*2007/46*0315*06-.. 85-250 235/45R17 K1b K2b A12 A14 A21
e24*2007/46*0022*03- 85-250 235/50R17 K1c K2c K6g K8h A57 BW7 Car
- Modell 2013 85-250 245/45R17 K1c K2a K2b V17 S04
85-250 255/45R17 K2c K6g K8h R03
BMW 5er-Reihe 4x4 145-200 225/50R17 K1c K2b K42 R37 A01 A02 A04
560X 145-200 235/45R17 K1a R37 T93 T94 A05 A08 A09
e1*2001/116*0322*.. 145-200 245/45R17 K1c K2b K42 A12 A14 A21
A56 B03 Lim
S03
BMW 5er-Touring 4x4 145-200 225/50R17 K1c K2b R37 T94 T98 A01 A02 A04
560X 145-200 235/45R17 K1a R37 T93 T94 T97 A05 A08 A09
e1*2001/116*0322*.. 145-200 245/45R17 K1c K2b T95 T99 A12 A14 A21
A56 B03 Car
S03
BMW X1 85-190 225/50R17 A01 K1a K2b A02 A04 A05
X1, X-N1, X1-N1 85-190 235/45R17 A08 A09 A12
e1*2007/46*0275*..; 85-190 245/45R17 A01 K1a K2b A14 A21 V17
e1*2007/46*0454*..; 85-190 255/45R17 A01 K2b R03 S03
e24*2007/46*0024*..
BMW X3 100-190 225/60R17 K1a K2b 141 A01 A02 A04
X3, X-N1 100-190 235/55R17 K1a K2b 143 A05 A08 A09
e1*2007/46*0512*..; 100-190 245/55R17 K1a K1b K2b K6v 141 A12 A14 A21
e1*2007/46*0454*.. 100-190 255/50R17 K1c K2a K2b K4i K4w K6x K8a 144 B03 B90 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48206 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55806010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ 19199
Hersteller O.Z. Spa

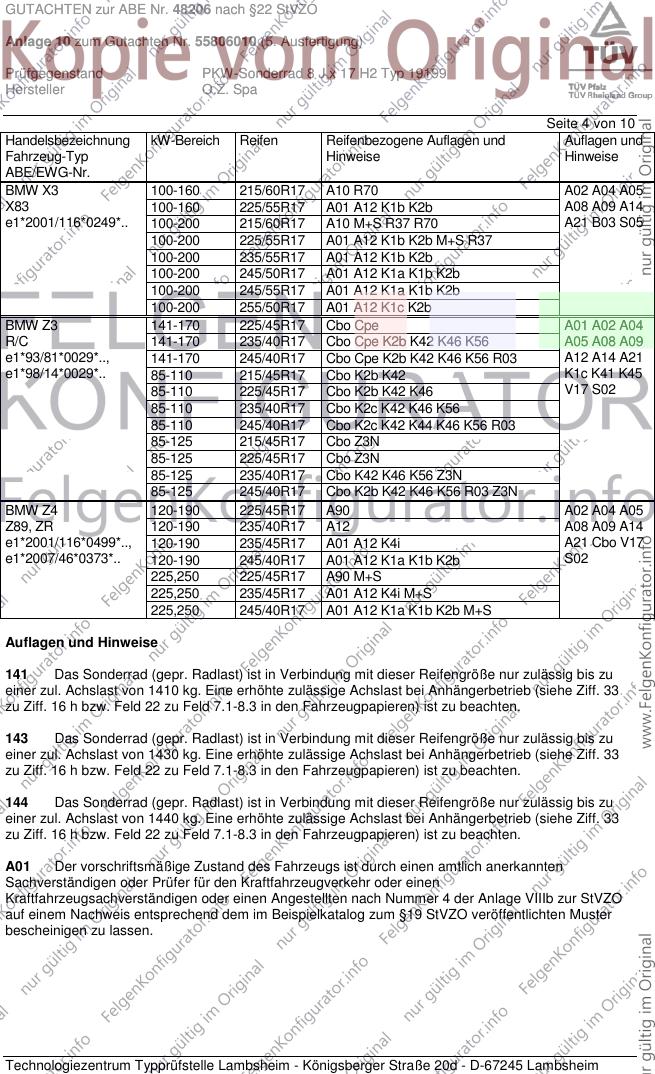

Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW X3 100-160 215/60R17 A10 R70 A02 A04 A05
X83 100-160 225/55R17 A01 A12 K1b K2b A08 A09 A14
e1*2001/116*0249*.. 100-200 215/60R17 A10 M+S R37 R70 A21 B03 S05
100-200 225/55R17 A01 A12 K1b K2b M+S R37
100-200 235/55R17 A01 A12 K1b K2b
100-200 245/50R17 A01 A12 K1a K1b K2b
100-200 245/55R17 A01 A12 K1a K1b K2b
100-200 255/50R17 A01 A12 K1c K2b
BMW Z3 141-170 225/45R17 Cbo Cpe A01 A02 A04
R/C 141-170 235/40R17 Cbo Cpe K2b K42 K46 K56 A05 A08 A09
e1*93/81*0029*.., 141-170 245/40R17 Cbo Cpe K2b K42 K46 K56 R03 A12 A14 A21
e1*98/14*0029*.. 85-110 215/45R17 Cbo K2b K42 K1c K41 K45
85-110 225/45R17 Cbo K2b K42 K46 V17 S02
85-110 235/40R17 Cbo K2c K42 K46 K56
85-110 245/40R17 Cbo K2c K42 K44 K46 K56 R03
85-125 215/45R17 Cbo Z3N
85-125 225/45R17 Cbo Z3N
85-125 235/40R17 Cbo K42 K46 K56 Z3N
85-125 245/40R17 Cbo K2b K42 K46 K56 R03 Z3N
BMW Z4 120-190 225/45R17 A90 A02 A04 A05
Z89, ZR 120-190 235/40R17 A12 A08 A09 A14
e1*2001/116*0499*.., 120-190 235/45R17 A01 A12 K4i A21 Cbo V17
e1*2007/46*0373*.. 120-190 245/40R17 A01 A12 K1a K1b K2b S02
225,250 225/45R17 A90 M+S
225,250 235/45R17 A01 A12 K4i M+S
225,250 245/40R17 A01 A12 K1a K1b K2b M+S
Auflagen und Hinweise
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48206 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55806010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ 19199
Hersteller O.Z. Spa

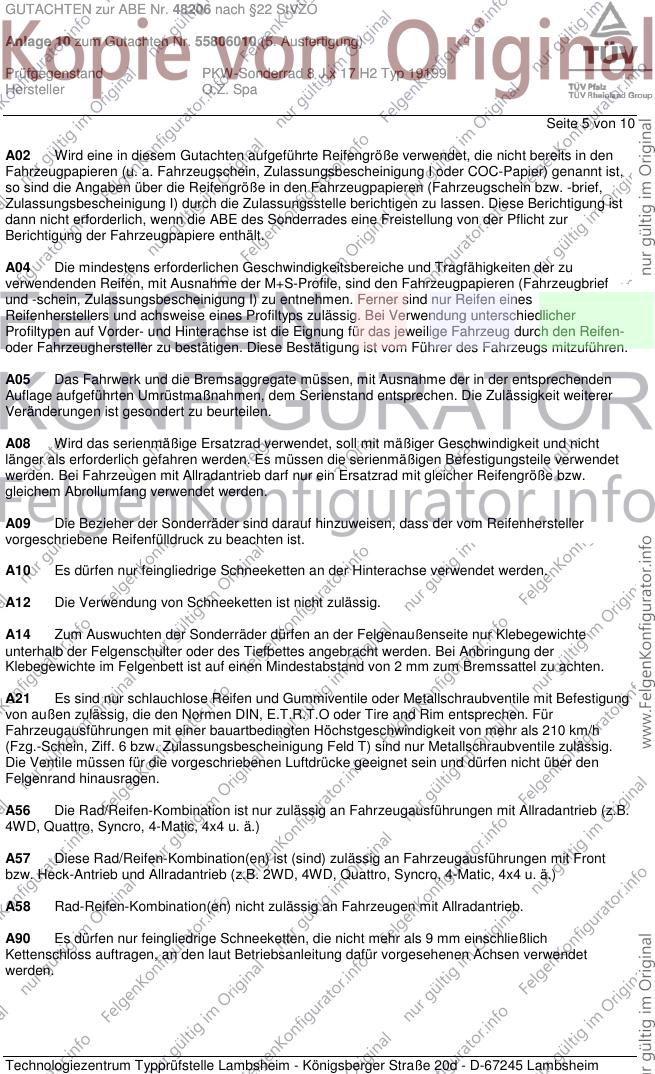

Seite 5 von 10
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48206 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55806010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ 19199
Hersteller O.Z. Spa

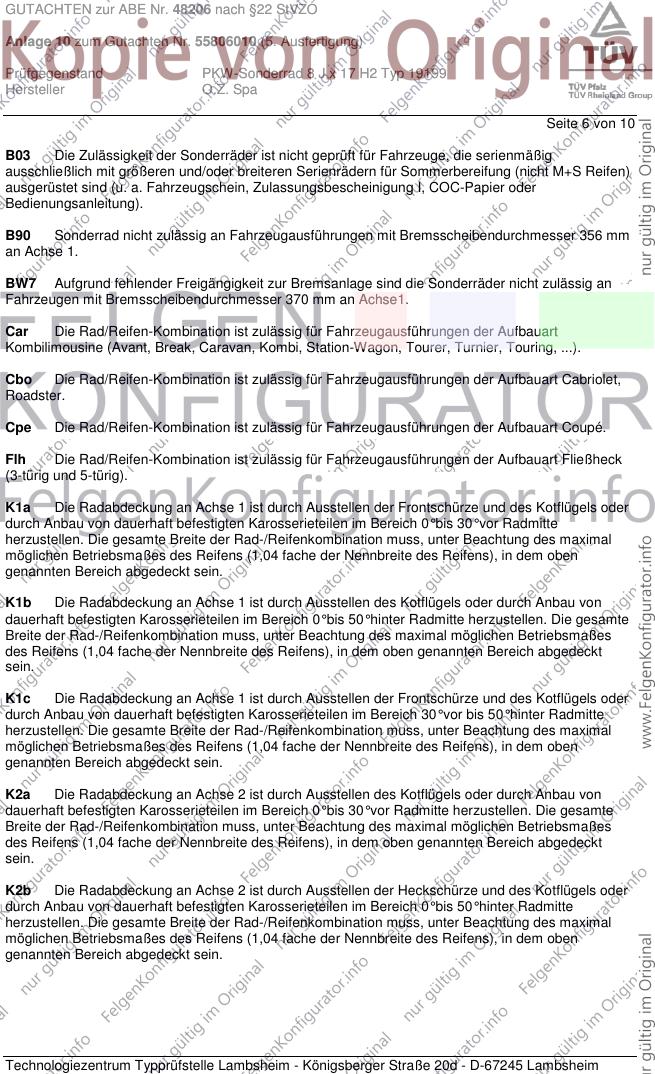

Seite 6 von 10
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48206 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55806010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ 19199
Hersteller O.Z. Spa
Seite 7 von 10
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4w An Achse 2 sind die Befestigungen der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen in den Radhausausschnittkanten zu entfernen. Die Kunststoffverbreiterungen
bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48206 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55806010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ 19199
Hersteller O.Z. Spa

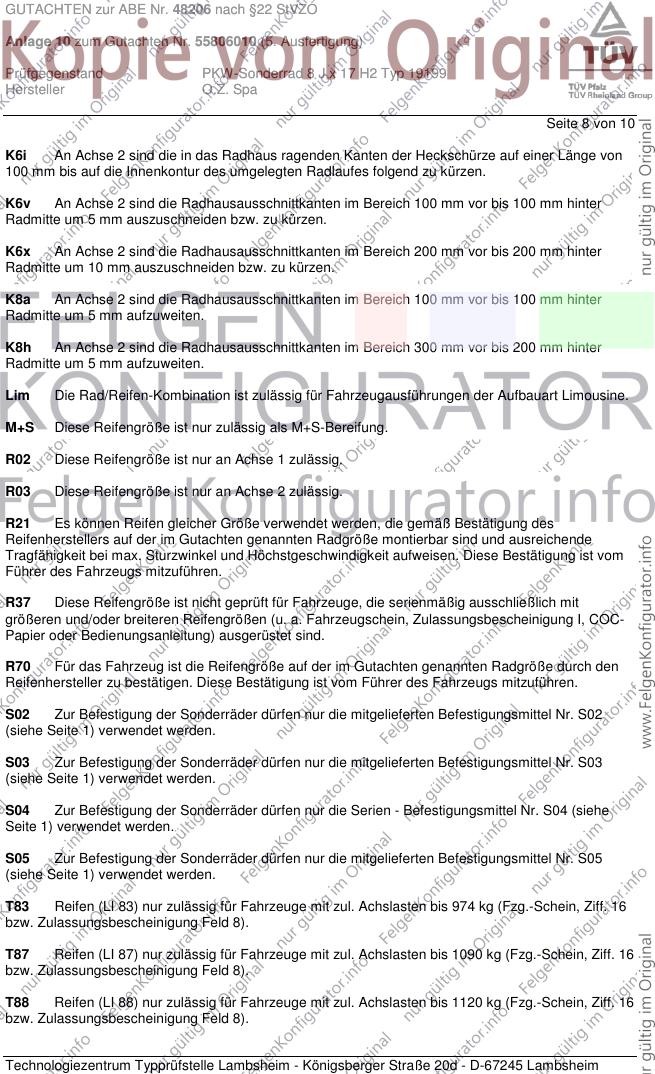

Seite 8 von 10
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die Serien - Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48206 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55806010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ 19199
Hersteller O.Z. Spa
Seite 9 von 10
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48206 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55806010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ 19199
Hersteller O.Z. Spa
Seite 10 von 10
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 16. September 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum August 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. September 2013
Pohl 00200357.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
