GUTACHTEN zur ABE Nr. 48355 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55048811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ RG11 8018
Hersteller Reifen Gundlach GmbH
Seite 1 von 12
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell RG11
Typ RG11 8018
Radgröße 8,0Jx18EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B1 RG11 8018 B1 / ohne Ring 5/120/72,6 30 835 2250
Kennzeichnungen
KBA-Nummer 48355
Herstellerzeichen C4W-T
Radtyp und Ausführung RG11 8018 (s.o.)
Radgröße 8,0Jx18EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Gesamtlänge (mm)
S02 Serienschraube M14x1,5 Kegel 60° 140 61
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
S03 Serienschraube M14x1,25 Kegel 60° 130 27,5 -
S04 Serienschraube M12x1,5 Kegel 60° 120 25,5 -
S05 Serienschraube M12x1,5 Kegel 60° 110 25,5 -
S06 Schraube M14x1,5 Kegel 60° 140 28,3 RG.560F
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48355 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55048811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ RG11 8018
Hersteller Reifen Gundlach GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 205/45R18 K1c K2b K41 K42 K46 R70 T86 T90 0A1 A01 A02
182, 1C 100-160 215/40R18 K1c K2b K41 K42 K46 T85 T89 A04 A05 A07
e1*2001/116*0352*.., 100-240 225/40R18 K1c K2b K41 K42 K43 K46 T88 T89 A08 A09 A12
e1*2007/46*0277*.. 100-240 245/35R18 K2c K42 K44 K46 R03 T88 A21 A99 Cbo
- Coupé, Cabrio 225-240 205/45R18 K1c K41 R02 R70 Cpe V18 S05
- incl. Facelift 2011 225-240 215/40R18 K1c K41 R02
BMW 1er-Reihe 85-195 205/45R18 K1c K2b K41 K42 K46 R70 T86 0A1 A01 A02
187 85-195 215/40R18 K1c K2b K41 K42 K46 T85 T89 A04 A05 A07
e1*2001/116* 85-195 225/40R18 K1c K2b K41 K42 K43 T88 T89 A08 A09 A12
0287*00-09 85-195 245/35R18 K2c K42 K44 K46 R03 T88 T89 A21 A99 Flh
V18 S05
BMW 1er-Reihe 66-195 205/45R18 K1c K2b K41 K42 K46 R70 T86 0A1 A01 A02
187, 1K2, 1K4 66-195 215/40R18 K1c K2b K41 K42 K46 T85 T89 A04 A05 A07
e1*2001/116* 66-195 225/40R18 K1c K2b K41 K42 K43 K46 T88 T89 A08 A09 A12
0287*10-.., 66-195 245/35R18 K2c K42 K44 K46 R03 T88 T89 A21 A99 Flh
e1*2007/46*, V18 S05
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 70 - 175 215/40R18 K1c K2c K5d K8e T89 0A1 A01 A02
1K2 70 - 175 225/40R18 K1c K2c K5d K8e T88 T92 A04 A05 A07
e1*2007/46*0273*04-.. 70 - 175 235/35R18 K1c K2c K5d K5i K6g K6i K7a K8m A08 A09 A12
- ab Modelljahr 2013 T86 T90 A21 A58 A99
- 3 Türer B01 Y84 S03
BMW 1er-Reihe 70 - 175 215/40R18 K1c K2c K5d K8e T89 0A1 A01 A02
1K4 70 - 175 225/40R18 K1c K2c K5d K8e T88 T92 A04 A05 A07
e1*2007/46*0283*04-.. 70 - 175 235/35R18 K1c K2c K5d K5i K6g K6i K7a K8m A08 A09 A12
- ab Modelljahr 2012 T86 T90 A21 A58 A99
- 5 Türer B01 Y85 S03
BMW 3er GT 100-240 225/50R18 A90 0A1 A02 A04
3-V 100-240 235/45R18 A32 A05 A07 A08
e1*2007/46*0559*.. 100-240 235/50R18 A01 A12 K1a K2b A09 A21 A58
100-240 245/45R18 A12 A99 Flh V18
100-240 255/45R18 A01 A12 K1a K2b S03
BMW 3er-Allrad 135-170 225/40R18 K1c K2b K42 K56 T88 T89 T92 0A1 A01 A02
346X 135-170 235/40R18 K1c K2b K41 K42 K44 K56 T91 A04 A05 A07
e1*98/14*,2001/116* 135-170 245/35R18 K2c K42 K44 K56 R03 T88 T89 A08 A09 A12
0144*.. 135-170 255/35R18 K2c K42 K44 K56 R03 R70 T90 A21 A99 B03
Car Lim V18
S05
BMW 3er-Compact 85-141 225/40R18 K1c K2c K42 K56 T88 T89 0A1 A01 A02
346K 85-141 235/40R18 G01 K1c K2c K41 K42 K56 A04 A05 A07
e1*98/14*0167*.., 85-141 245/35R18 K2c K42 K56 R03 T88 T89 A08 A09 A12
e1*2001/116*0167*.. 85-141 255/35R18 K2c K42 K44 K56 R03 R70 A21 A99 B03
K2c V18 S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48355 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55048811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ RG11 8018
Hersteller Reifen Gundlach GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 77-170 225/40R18 K1c K2b K56 T88 T89 T91 T92 0A1 A01 A02
346C, 346R 77-170 235/40R18 G01 K1c K2b K41 K44 K56 T91 A04 A05 A07
e1*98/14,2001/116* 77-170 245/35R18 K2c K44 K56 R03 T88 T89 A08 A09 A12
0112, 0146*.. 77-170 255/35R18 K2c K44 K56 R03 R70 A21 A99 B03
Cbo Cpe K42
V18 S05
BMW 3er-Reihe 77-170 225/40R18 K1c K2b K42 K56 T88 0A1 A01 A02
346L 77-170 235/40R18 G01 K1c K2b K41 K42 K44 K56 A04 A05 A07
e1*97/27*0097*.., 77-170 245/35R18 K2c K42 K44 K56 R03 T88 A08 A09 A12
e1*98/14*0097*.. 77-170 255/35R18 K2c K42 K44 K56 R03 R70 A21 A99 B03
Car Lim V18
S05
BMW 3er-Reihe 85-225 225/40R18 T88 T89 T91 T92 0A1 A02 A04
390L, -/X 85-225 235/40R18 A01 K1c T91 T93 T95 A05 A07 A08
e1*2001/116* 85-225 245/35R18 A01 K1c T88 T89 T92 A09 A12 A21
0308*00-08, A99 Car Lim
0344*00-05 V18 S05
BMW 3er-Reihe 85-240 225/40R18 T88 T89 T91 T92 0A1 A02 A04
390L, -/X, 3L, 3K, 3K- 85-240 235/40R18 T91 T93 A05 A07 A08
N1 85-240 245/35R18 A01 K1a K2b K6a T88 T89 T92 A09 A12 A21
e1*2001/116* A99 Car Lim
0308*09-..,0344*06-.. V18 S05
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-240 225/40R18 A01 K1c T88 T89 T91 0A1 A02 A04
392C, 390X, 3C 90-240 235/40R18 A01 K1c K41 T91 A05 A07 A08
e1*2001/116*0346*.., 90-240 245/35R18 A01 K1c K41 T88 T89 T92 A09 A12 A21
e1*2001/116*0344*..; A99 Cbo Cpe
e1*2007/46* V18 S05
0316*00-07
- Coupé/Cabrio
BMW 3er-Reihe 85-147 215/45R18 T89 T93 0A1 A02 A04
3L 85-250 225/40R18 A01 K2b T92 A05 A07 A08
e1*2007/46*0314*05-.. 85-250 225/45R18 A01 K2b T91 A09 A12 A21
- ab Modell 2012 85-250 235/40R18 A01 K1b K2b A57 A99 Lim
85-250 245/40R18 A01 K1c K2a K2b V18 S03
BMW 3er-Touring 85-147 215/45R18 T93 0A1 A02 A04
3K, 3K-N1 85-250 225/40R18 A01 K2b T92 A05 A07 A08
e1*2007/46*0315*06-.. 85-250 225/45R18 A01 K2b T91 A09 A12 A21
e24*2007/46*0022*03- 85-250 235/40R18 A01 K1b K2b A57 A99 Car
- ab Modell 2013 85-250 245/40R18 A01 K1c K2a K2b V18 S03
BMW 4er-Coupé 120-250 225/40R18 A90 T88 T92 0A1 A02 A04
3C 120-250 225/45R18 A90 A05 A07 A08
e1*2007/46*0316*08-.. 120-250 235/40R18 A01 A12 K1a K2b A09 A21 A57
120-250 245/40R18 A01 A12 K1a K2b A99 Cpe V18
S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48355 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55048811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ RG11 8018
Hersteller Reifen Gundlach GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 5er ActiveHybrid 225, 235 225/50R18 A32 T95 0A1 A02 A04
HY 225, 235 235/45R18 A10 T98 A05 A07 A08
e1*2007/46*0323*.. 225, 235 245/45R18 A32 A09 A21 A58
- ohne Allradlenkung A99 L05 Lim
V18 S03
BMW 5er-GT 120-300 245/45R18 A10 T00 0A1 A02 A04
GT, K-N1 120-300 245/50R18 A10 A05 A07 A08
e1*2007/46*0215*..; 120-300 255/45R18 A10 T03 T99 A09 A21 A99
e1*2007/46*0508*.. 120-330 245/45R18 A10 M+S T00 Flh L05 NBF
Gran Turismo 120-330 245/50R18 A10 M+S S03
- ohne Allradlenkung 120-330 255/45R18 A10 M+S T03 T99
BMW 5er-GT 120-300 245/45R18 A10 A84 T00 0A1 A02 A04
GT, K-N1 120-300 245/50R18 A10 A84 A05 A07 A08
e1*2007/46*0215*..; 120-300 255/45R18 A10 A84 T03 T99 A09 A21 A99
e1*2007/46*0508*.. 120-330 245/45R18 A10 A84 M+S T00 Flh L04 NBF
Gran Turismo 120-330 245/50R18 A10 A84 M+S S03
- mit Allradlenkung 120-330 255/45R18 A10 A84 M+S T03 T99
BMW 5er-Reihe 100-240 225/50R18 A32 A84 R37 T95 0A1 A02 A04
5L 100-240 235/45R18 A10 A84 R37 T94 T98 A05 A07 A08
e1*2007/46*0363*.. 100-330 245/45R18 A32 A84 T00 T96 A09 A21 A58
- mit Allradlenkung A99 L04 Lim
V18 S03
BMW 5er-Reihe 100-240 225/50R18 A32 R37 T95 0A1 A02 A04
5L 100-240 235/45R18 A10 R37 T94 T98 A05 A07 A08
e1*2007/46*0363*.. 100-330 245/45R18 A32 T00 T96 A09 A21 A57
- ohne Allradlenkung A99 L05 Lim
V18 S03
BMW 5er-Reihe 4x4 145-200 225/45R18 R37 T91 T95 0A1 A02 A04
560X 145-200 235/40R18 A01 K1a R37 T91 T93 T95 A05 A07 A08
e1*2001/116*0322*.. 145-200 245/40R18 A01 K1a K1b A09 A12 A21
A56 A99 Lim
S04
BMW 5er-Touring 100-240 225/50R18 A32 R37 T95 T99 0A1 A02 A04
5K, K-N1 100-240 235/45R18 A10 A84 R37 T98 A05 A07 A08
e1*2007/46*0455*.., 100-330 245/45R18 A32 A84 T00 T96 A09 A21 A58
e1*2007/46*0508*.. A99 Car F40
- mit Allradlenkung L04 V18 S03
BMW 5er-Touring 100-240 225/50R18 A32 R37 T95 T99 0A1 A02 A04
5K, K-N1 100-240 235/45R18 A10 R37 T98 A05 A07 A08
e1*2007/46*0455*.., 100-330 245/45R18 A32 T00 T96 A09 A21 A57
e1*2007/46*0508*.. A99 Car F40
- ohne Allradlenkung L05 V18 S03
BMW 5er-Touring 4x4 145-200 225/45R18 R37 T95 0A1 A02 A04
560X 145-200 235/40R18 A01 K1a R37 T93 T95 A05 A07 A08
e1*2001/116*0322*.. 145-200 245/40R18 A01 K1a K1b T93 T97 A09 A12 A21
A56 A99 Car
S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48355 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55048811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ RG11 8018
Hersteller Reifen Gundlach GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 6er-Reihe 230, 235 225/50R18 A32 T95 0A1 A02 A04
6C 230, 235 235/45R18 A10 T94 A05 A07 A08
e1*2007/46*0562*.. 230-330 245/45R18 A32 A09 A21 A84
A99 Cbo Cpe
L06 V18 S03
BMW 7er ActiveHybrid 235 245/45R18 A10 T00 0A1 A02 A04
HY, 3-HY 235 245/50R18 A10 A05 A07 A08
e1*2007/46*0323*..; 235 255/45R18 A10 A09 A21 A58
e1*2007/46*0586*.. 235, 330 245/45R18 A10 M+S T00 A99 L05 NBF
235, 330 245/50R18 A10 M+S T00 S03
235, 330 255/45R18 A10 M+S T03 T99
BMW 7er-Reihe 155-400 245/45R18 A10 A84 T00 T96 0A1 A02 A04
701, 7L 155-400 245/50R18 A10 A84 A05 A07 A08
e1*2001/116*0490*..; 155-400 255/45R18 A10 A84 T03 T99 A09 A21 A99
e1*2007/46*0276*.. L04 NBF S03
- mit Allradlenkung
BMW 7er-Reihe 155-400 245/45R18 A10 T00 T96 0A1 A02 A04
701, 7L 155-400 245/50R18 A10 A05 A07 A08
e1*2001/116*0490*..; 155-400 255/45R18 A10 T03 T99 A09 A21 A99
e1*2007/46*0276*.. L05 NBF S03
- ohne Allradlenkung
BMW X1 85-190 225/45R18 A32 T91 T95 0A1 A02 A04
X1, X-N1, X1-N1 85-190 235/40R18 A12 T91 T95 A05 A07 A08
e1*2007/46*0275*..; 85-190 245/40R18 A01 A12 K1a K2b A09 A21 A99
e1*2007/46*0454*..; V18 S04
e24*2007/46*0024*..
BMW X3 100-190 225/50R18 R37 T95 T99 0A1 A02 A04
X3, X-N1 100-190 225/55R18 R37 A05 A07 A08
e1*2007/46*0512*..; 100-190 235/50R18 A01 K1a K2b R37 A09 A12 A21
e1*2007/46*0454*.. 100-230 245/50R18 A01 K1a K1b K2b K6v A99 B90 S03
100-230 255/45R18 A01 K1a K1b
BMW X3 100-210 235/50R18 K1b K2b 0A1 A01 A02
X83 100-210 245/45R18 K1b K2b A04 A05 A08
e1*2001/116*0249*.. 100-210 255/45R18 K1b K2b A09 A12 A21
A99 S06
BMW X5 135-235 255/50R18 K1a K2b R37 0A1 A01 A02
X53 135-235 255/55R18 K1a K2b A04 A05 A07
e1*98/14*0153*.., 135-265 255/55R18 K1a KMV M+S A08 A09 A12
e1*2001/116*0153*.. A21 A99 S02
BMW Z4 115-190 225/40R18 0A1 A02 A04
Z89, ZR 115-190 235/40R18 A01 K4i A05 A07 A08
e1*2001/116*0499*.., 115-190 245/35R18 A01 K1a K1b K2b A09 A12 A21
e1*2007/46*0373*.. 225,250 225/40R18 M+S A99 Cbo V18
225,250 235/40R18 A01 K4i M+S S05
BMW Z4-M 252 225/40R18 A10 K1a M+S 0A1 A01 A02
M85 252 235/40R18 A12 K14 K1c M+S A04 A05 A07
e1*2001/116*0364*.. A08 A09 A21
- Roadster/Coupé A99 Cbo Cpe
S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48355 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55048811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ RG11 8018
Hersteller Reifen Gundlach GmbH
Seite 6 von 12
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind nur Metallschraubventile, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile
dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48355 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55048811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ RG11 8018
Hersteller Reifen Gundlach GmbH
Seite 7 von 12
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48355 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55048811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ RG11 8018
Hersteller Reifen Gundlach GmbH
Seite 8 von 12
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48355 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55048811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ RG11 8018
Hersteller Reifen Gundlach GmbH
Seite 9 von 12
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48355 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55048811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ RG11 8018
Hersteller Reifen Gundlach GmbH

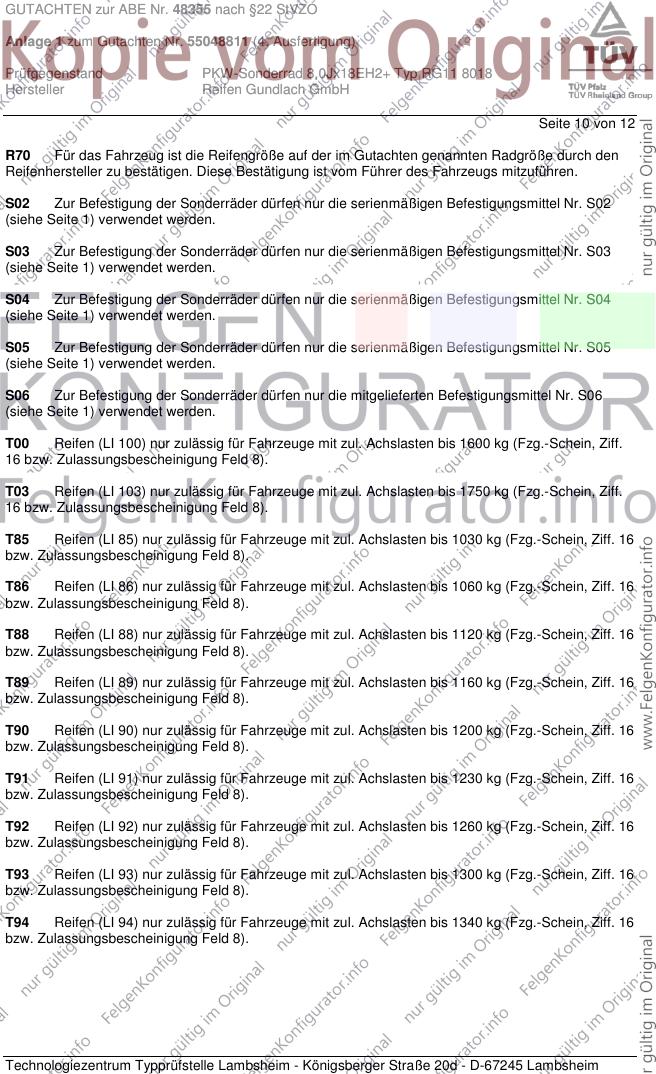

Seite 10 von 12
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48355 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55048811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ RG11 8018
Hersteller Reifen Gundlach GmbH

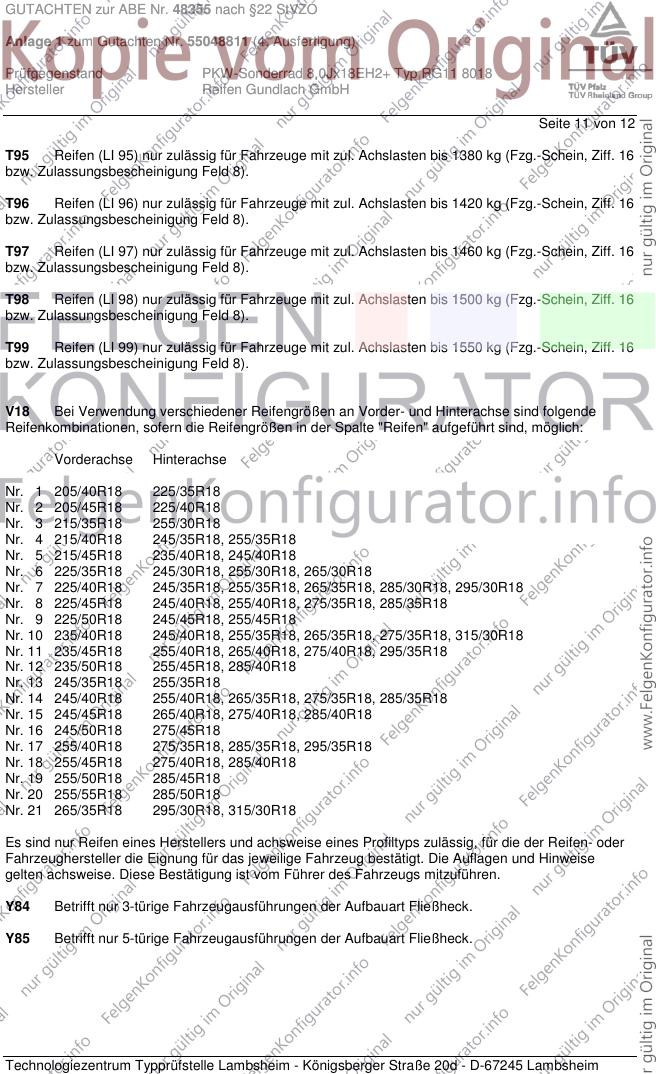

Seite 11 von 12
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18, 255/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y84 Betrifft nur 3-türige Fahrzeugausführungen der Aufbauart Fließheck.
Y85 Betrifft nur 5-türige Fahrzeugausführungen der Aufbauart Fließheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48355 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55048811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ RG11 8018
Hersteller Reifen Gundlach GmbH

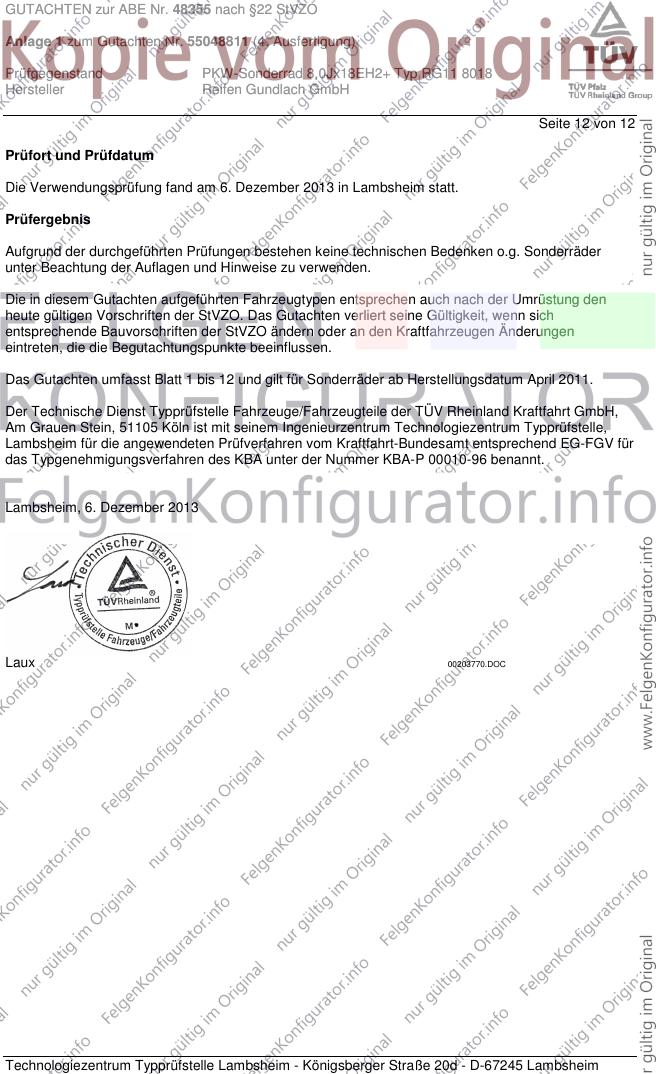

Seite 12 von 12
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 6. Dezember 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum April 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 6. Dezember 2013
Laux 00203770.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
