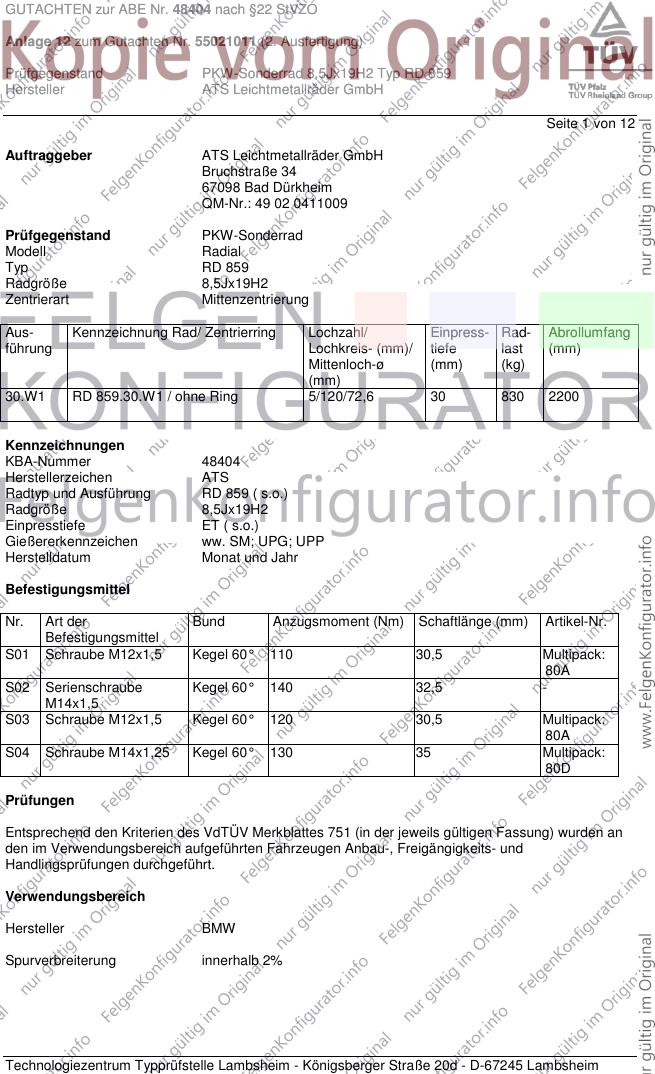

GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55021011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 1 von 12
Auftraggeber ATS Leichtmetallräder GmbH
Bruchstraße 34
67098 Bad Dürkheim
QM-Nr.: 49 02 0411009
Prüfgegenstand PKW-Sonderrad
Modell Radial
Typ RD 859
Radgröße 8,5Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
30.W1 RD 859.30.W1 / ohne Ring 5/120/72,6 30 830 2200
Kennzeichnungen
KBA-Nummer 48404
Herstellerzeichen ATS
Radtyp und Ausführung RD 859 ( s.o.)
Radgröße 8,5Jx19H2
Einpresstiefe ET ( s.o.)
Gießererkennzeichen ww. SM; UPG; UPP
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M12x1,5 Kegel 60° 110 30,5 Multipack:
80A
S02 Serienschraube Kegel 60° 140 32,5 -
M14x1,5
S03 Schraube M12x1,5 Kegel 60° 120 30,5 Multipack:
80A
S04 Schraube M14x1,25 Kegel 60° 130 35 Multipack:
80D
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55021011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 215/35R19 K1c K2b T85 A01 A02 A04
182, 1C 100-240 225/35R19 Cbo K14 K1c K2b T84 T88 A05 A08 A09
e1*2001/116*0352*.., 100-240 235/35R19 Cbo G73 K14 K1c K2a K2b K44 A12 A19 A99
e1*2007/46*0277*.. 100-240 255/30R19 K2c K44 R03 T91 Cbo Cpe K41
- Coupé, Cabrio K42 K43 V19
- incl. Facelift 2011 S01
BMW 1er-Reihe 85-125 215/35R19 K1c K2b K41 K42 K43 T85 A01 A02 A04
187 85-195 225/35R19 K14 K1c K2b K41 K42 K43 T84 T88 A05 A08 A09
e1*2001/116* 85-195 235/35R19 G73 K14 K1c K2c K41 K42 K43 K44 A12 A19 A99
0287*00-09 T87 V19 S01
85-195 255/30R19 K2c K42 K44 R03 T91
BMW 1er-Reihe 66-125 215/35R19 K1c K2b T85 A01 A02 A04
187, 1K2, 1K4 66-195 225/35R19 K14 K1c K2b T84 T88 A05 A08 A09
e1*2001/116* 66-195 235/35R19 G73 K14 K1c K2c K44 T87 A12 A19 A99
0287*10-.., 66-195 255/30R19 K2c K44 R03 T91 K41 K42 K43
e1*2007/46*, V19 S01
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 3er-Allrad 135-170 225/35R19 K1c K2b K41 K42 K44 K56 T84 T88 A01 A02 A04
346X 135-170 235/35R19 G01 K1c K2b K41 K42 K44 K56 T87 A05 A08 A09
e1*98/14*,2001/116* T91 A12 A19 A99
0144*.. 135-170 245/30R19 K1c K2c K41 K42 K44 K56 T89 Car Lim V19
135-170 255/30R19 K2c K42 K44 K56 R03 T91 S01
BMW 3er-Compact 85-141 225/35R19 K41 K42 K56 T84 T88 A01 A02 A04
346K 85-141 235/35R19 G01 K41 K42 K45 K56 T87 T91 A05 A08 A09
e1*98/14*0167*.., 85-141 245/30R19 K41 K42 K44 K56 T89 A12 A19 A99
e1*2001/116*0167*.. 85-141 255/30R19 K42 K44 K56 R03 K1c K2c V19
S01
BMW 3er-Reihe 77-170 225/35R19 K2b K41 K44 K56 T84 T88 A01 A02 A04
346C, 346R 77-170 235/35R19 G01 K2b K41 K44 K56 T87 T91 A05 A08 A09
e1*98/14,2001/116* 77-170 245/30R19 K2c K41 K44 K56 T89 A12 A19 A99
0112, 0146*.. 77-170 255/30R19 K2c K44 K56 R03 T87 T91 Cbo Cpe K1c
K42 V19 S01
BMW 3er-Reihe 77-170 225/35R19 K2b K41 K44 K56 T84 T88 A01 A02 A04
346L 77-170 235/35R19 G01 K2b K41 K44 K56 T87 T91 A05 A08 A09
e1*97/27*0097*.., 77-170 245/30R19 K2c K41 K44 K56 T89 A12 A19 A99
e1*98/14*0097*.. 77-170 255/30R19 K2c K44 K56 R03 T87 T91 Car K1c K42
Lim V19 S01
BMW 3er-Reihe 85-160 245/30R19 A01 Car K1c K41 K42 T89 A02 A04 A05
390L, -/X 85-225 225/35R19 Car Lim R02 T84 T88 A08 A09 A12
e1*2001/116* 85-225 225/35R19 Lim R03 T88 A19 A99 V19
0308*00-08, 85-225 235/35R19 A01 Car G01 K1c Lim T87 T91 S01
0344*00-05 85-225 245/30R19 A01 K1c K41 K42 Lim T89
85-225 255/30R19 A01 Car K42 Lim R03 T91
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55021011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 85-160 245/30R19 A01 Car K1c K2b K5a K6b T89 A02 A04 A05
390L, -/X, 3L, 3K, 3-V, 85-240 225/35R19 Car Lim R02 T84 T88 A08 A09 A12
3K-N1 85-240 225/35R19 Lim R03 T84 T88 A19 A99 V19
e1*2001/116* 85-240 235/35R19 A01 Car G01 K1a K2b K6a Lim T87 S01
0308*09-..,0344*06-.. T88 T91
e1*2007/46* 85-240 245/30R19 A01 K1c K2b K5a K6b Lim T89
0314*00-04; 85-240 255/30R19 A01 Car K2b K6b Lim R03 T87 T91
0315*00-05
0559*..;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 105-145 245/30R19 Cbo K1c K41 K42 T89 A01 A02 A04
392C, 390X, 3C 90-240 225/35R19 Cbo Cpe K1c R02 T84 T88 A05 A08 A09
e1*2001/116*0346*.., 90-240 225/35R19 Cpe R03 T84 T88 A12 A19 A99
e1*2001/116*0344*..; 90-240 235/35R19 Cbo Cpe G01 K1c K41 T87 T91 V19 S01
e1*2007/46*0316*.. 90-240 245/30R19 Cpe K1c K41 K42 T89
- Coupé/Cabrio 90-240 255/30R19 Cbo Cpe K42 R03 T91
BMW 3er-Reihe 75-142 225/35R19 G01 K1c K2b K41 K42 K45 K46 K56 A01 A02 A04
3B, 3/B A05 A08 A09
F920, A12 A19 A99
e1*93/81*0016*.. Cbo Cpe L02
R70 S01
BMW 3er-Reihe 66-142 225/35R19 G01 K1c K2b K41 K42 K45 K46 K56 A01 A02 A04
3C, 3/C A05 A08 A09
F547, A12 A19 A99
e1*93/81*0015*.. Car L02 Lim
Nco S01
BMW 3er-Reihe 85-240 225/35R19 K1b R02 T88 A01 A02 A04
3L 85-240 225/40R19 K1b K2b T89 T93 A05 A08 A09
e1*2007/46*0314*05-.. 85-240 235/35R19 K1c K2a K2b A12 A19 A58
- Modell 2012 85-240 245/35R19 K1c K2c K6g K8h T89 T93 A99 BW7 Lim
85-240 255/30R19 K2c K6g K8h R03 T91 V19 S04
85-240 255/35R19 K2c K6g K8h R03
BMW 3er-Touring 85-190 225/35R19 K1b R02 T88 A01 A02 A04
3K, 3K-N1 85-190 225/40R19 K1b K2b T93 A05 A08 A09
e1*2007/46*0315*06-.. 85-190 235/35R19 K1c K2a K2b T91 A12 A19 A58
e24*2007/46*0022*03- 85-190 245/35R19 K1c K2c K6g K8h T93 A99 BW7 Car
- Modell 2013 85-190 255/30R19 K2c K6g K8h R03 T91 V19 S04
85-190 255/35R19 K2c K6g K8h R03
BMW 5er ActiveHybrid 225, 235 225/45R19 T96 A02 A04 A05
HY 225, 235 235/40R19 T96 A08 A09 A12
e1*2007/46*0323*.. 225, 235 245/40R19 A01 K1a T98 A19 A58 A99
- ohne Allradlenkung 225, 235 255/35R19 A01 K1c K2b T96 L05 Lim V19
S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55021011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 5er-GT 120-300 245/40R19 A10 T98 A02 A04 A05
GT, K-N1 120-300 245/45R19 A10 T02 T98 A08 A09 A19
e1*2007/46*0215*..; 120-300 255/40R19 A12 T00 T96 A99 Flh L05
e1*2007/46*0508*.. 120-330 245/40R19 A10 M+S T98 NBF S04
Gran Turismo 120-330 245/45R19 A10 M+S T02 T98
- ohne Allradlenkung 120-330 255/40R19 A12 M+S T00
BMW 5er-GT 120-300 245/40R19 A10 A84 T98 A02 A04 A05
GT, K-N1 120-300 245/45R19 A10 A84 T02 T98 A08 A09 A19
e1*2007/46*0215*..; 120-300 255/40R19 A12 T00 T96 A99 Flh L04
e1*2007/46*0508*.. 120-330 245/40R19 A10 A84 M+S T98 NBF S04
Gran Turismo 120-330 245/45R19 A10 A84 M+S T02 T98
- mit Allradlenkung 120-330 255/40R19 A12 M+S T00
BMW 5er-Reihe 120-230 225/45R19 R37 T96 A02 A04 A05
5L 120-230 235/40R19 R37 T96 A08 A09 A12
e1*2007/46*0363*.. 120-300 245/40R19 A01 K1a T94 T98 A19 A58 A99
- mit Allradlenkung 120-300 255/35R19 A01 K1c K2b T96 L04 Lim V19
S04
BMW 5er-Reihe 120-230 225/45R19 R37 T96 A02 A04 A05
5L 120-230 235/40R19 R37 T96 A08 A09 A12
e1*2007/46*0363*.. 120-300 245/40R19 A01 K1a T94 T98 A19 A57 A99
- ohne Allradlenkung 120-300 255/35R19 A01 K1c K2b T96 L05 Lim V19
S04
BMW 5er-Reihe 4x4 145-200 245/35R19 K1c K2b K42 T93 A01 A02 A04
560X A05 A08 A09
e1*2001/116*0322*.. A12 A19 A56
A99 Lim S03
BMW 5er-Touring 120-230 225/45R19 R37 T96 A02 A04 A05
5K, K-N1 120-230 235/40R19 R37 T96 A08 A09 A12
e1*2007/46*0455*.., 120-300 245/40R19 A01 K1a T98 A19 A58 A99
e1*2007/46*0508*.. 120-300 255/35R19 A01 K1c K2b T96 Car F40 L04
- mit Allradlenkung V19 S04
BMW 5er-Touring 120-230 225/45R19 R37 T96 A02 A04 A05
5K, K-N1 120-230 235/40R19 R37 T96 A08 A09 A12
e1*2007/46*0455*.., 120-300 245/40R19 A01 K1a T98 A19 A57 A99
e1*2007/46*0508*.. 120-300 255/35R19 A01 K1c K2b T96 Car F40 L05
- ohne Allradlenkung V19 S04
BMW 5er-Touring 4x4 145-200 245/35R19 K1c K2b K42 T93 A01 A02 A04
560X A05 A08 A09
e1*2001/116*0322*.. A12 A19 A56
A99 Car S03
BMW 6er-Reihe 230, 235 225/45R19 T96 A02 A04 A05
6C 230, 235 235/40R19 T96 A08 A09 A12
e1*2007/46*0562*.. 230-330 245/40R19 T94 A19 A99 Cbo
230-330 255/35R19 A01 K1a K1b K2b T96 Cpe L06 V19
S04
BMW 7er ActiveHybrid 235 245/45R19 A10 A02 A04 A05
HY, 3-HY 235 255/40R19 A12 T00 A08 A09 A19
e1*2007/46*0323*..; 235, 330 245/45R19 A10 M+S A58 A99 L05
e1*2007/46*0586*.. 235, 330 255/40R19 A12 M+S T00 NBF S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55021011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 7er-Reihe 155-400 245/40R19 A10 T98 A02 A04 A05
701, 7L 155-400 245/45R19 A10 T02 T98 A08 A09 A19
e1*2001/116*0490*..; 155-400 255/40R19 A12 T00 T96 A99 L05 NBF
e1*2007/46*0276*.. S04
- ohne Allradlenkung
BMW 7er-Reihe 155-400 245/40R19 A10 A84 T98 A02 A04 A05
701, 7L 155-400 245/45R19 A10 A84 T02 T98 A08 A09 A19
e1*2001/116*0490*..; 155-400 255/40R19 A12 A84 T00 T96 A99 L04 NBF
e1*2007/46*0276*.. S04
- mit Allradlenkung
BMW X1 85-190 225/40R19 T89 T93 A02 A04 A05
X1, X-N1, X1-N1 85-190 235/35R19 A01 K1a K2b T91 A08 A09 A12
e1*2007/46*0275*..; 85-190 245/35R19 A01 K1c K2b T89 T93 A19 A99 V19
e1*2007/46*0454*..; 85-190 255/35R19 A01 K2b R03 T92 T96 S03
e24*2007/46*0024*..
BMW X3 100-190 235/45R19 R37 T95 T99 A02 A04 A05
X3 100-230 245/45R19 A01 K1a K2b A08 A09 A12
e1*2007/46*0512*..; 100-230 255/40R19 A01 K1a K1b K2b K6v T00 T96 A19 A99 B90
e1*2007/46*0454*.. S04
BMW X3 100-210 235/45R19 K1b K2b T95 T99 A01 A02 A04
X83 100-210 245/40R19 K1b K2b T94 T98 A05 A08 A09
e1*2001/116*0249*.. 100-210 255/40R19 K1b K2b A12 A19 A99
V19 S02
BMW X5 135-235 255/45R19 K1a K2b R37 T00 166 A01 A02 A04
X53 135-235 255/50R19 K1a K2b 162 A05 A07 A08
e1*98/14*0153*.., 135-235 275/45R19 K1a K2b K45 164 A09 A12 A19
e1*2001/116*0153*.. 135-235 285/45R19 K1a K2b K45 R70 162 A99 V19 S02
135-265 255/50R19 K1a KMV M+S 162
BMW Z3 141-170 225/35R19 Cbo Cpe L02 A01 A02 A04
R/C 141-170 235/35R19 Cbo Cpe G01 L02 A05 A08 A09
e1*93/81*0029*.., 141-170 255/30R19 Cbo Cpe K42 R03 A12 A19 A99
e1*98/14*0029*.. 141-170 265/30R19 Cbo Cpe G01 K42 K56 R03 R70 K1c K43 K45
85-110 225/35R19 Cbo K2b K42 K46 L02 K71 V19 S01
85-110 235/35R19 Cbo G01 K2b K42 K46 L02
85-125 225/35R19 Cbo L02 R70
85-125 235/35R19 Cbo G01 L02
85-125 255/30R19 Cbo K42 R03 Z3N
85-125 265/30R19 Cbo G01 K42 K56 R03 R70 Z3N
BMW Z4 120-190 225/35R19 K4i R03 A01 A02 A04
Z89, ZR 120-190 235/35R19 K1a K1b K2b K4i A05 A08 A09
e1*2001/116*0499*.., 120-250 225/35R19 R02 A12 A19 A99
e1*2007/46*0373*.. 120-250 255/30R19 K2b K4i R03 Cbo V19 S01
Auflagen und Hinweise
162 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1620 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55021011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH

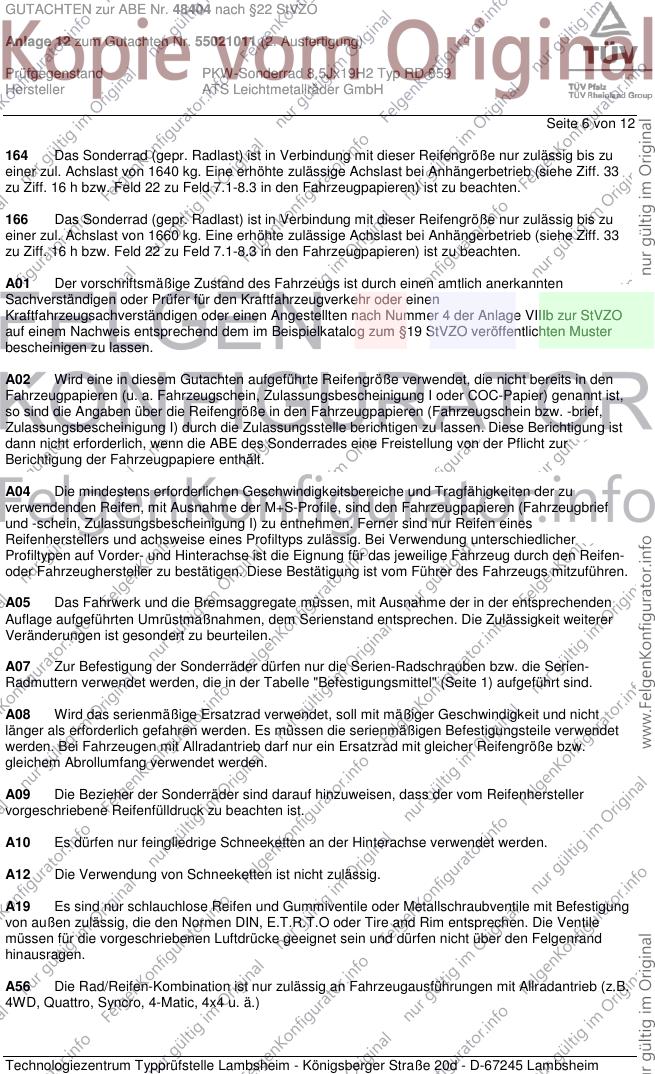

Seite 6 von 12
164 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1640 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
166 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1660 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55021011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 7 von 12
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A99 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte im
Felgenbett angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen
Abstand von 2 mm zum Bremssattel zu achten.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55021011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH

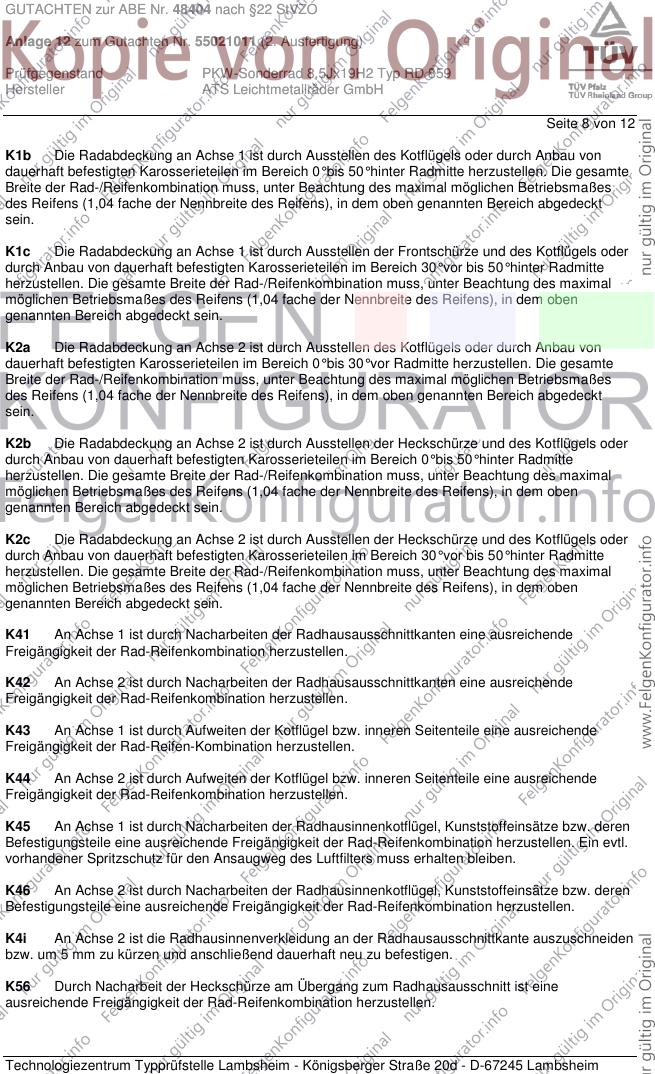

Seite 8 von 12
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55021011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 9 von 12
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K71 An der Vorderachse ist die Frontschürze am Übergang zum Radhausauschnitt
nachzuarbeiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Nco Die Rad/Reifen-Kombination ist nicht zulässig für Fahrzeugausführungen der Aufbauart
Compact.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55021011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH

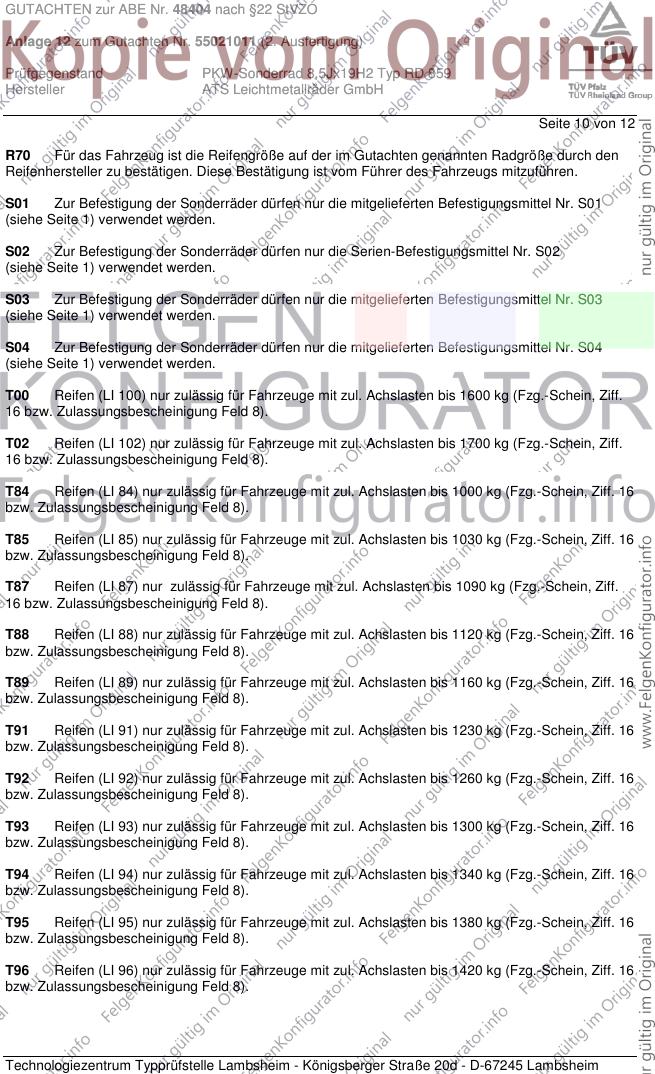

Seite 10 von 12
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55021011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH

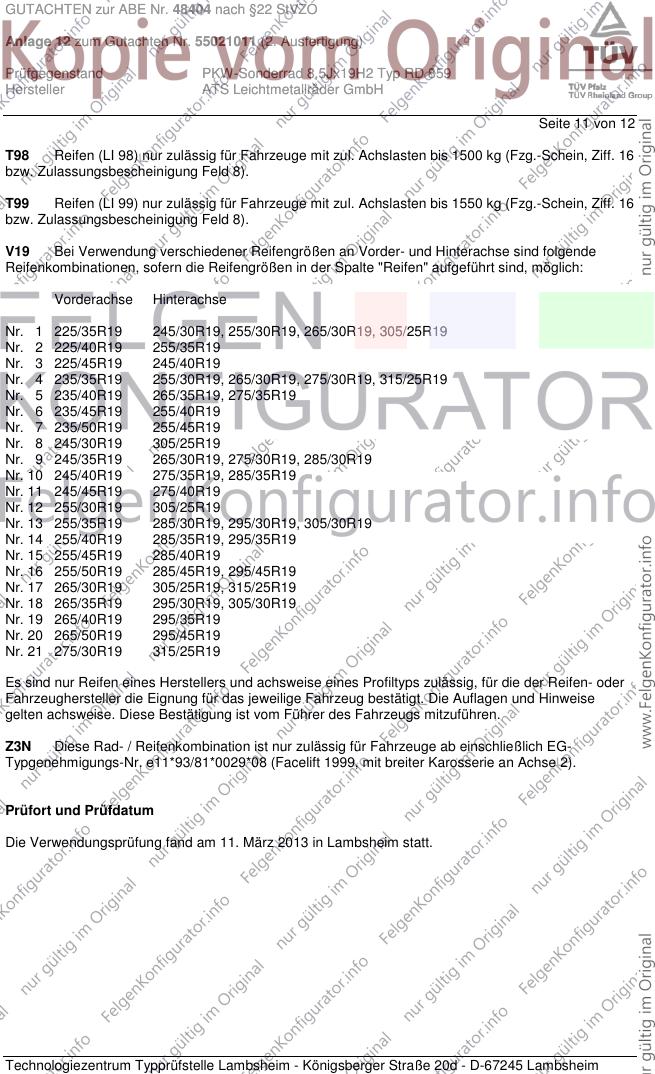

Seite 11 von 12
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 305/25R19, 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Nr. 19 265/40R19 295/35R19
Nr. 20 265/50R19 295/45R19
Nr. 21 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 11. März 2013 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55021011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Januar 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. März 2013
Blauth 00191845.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
