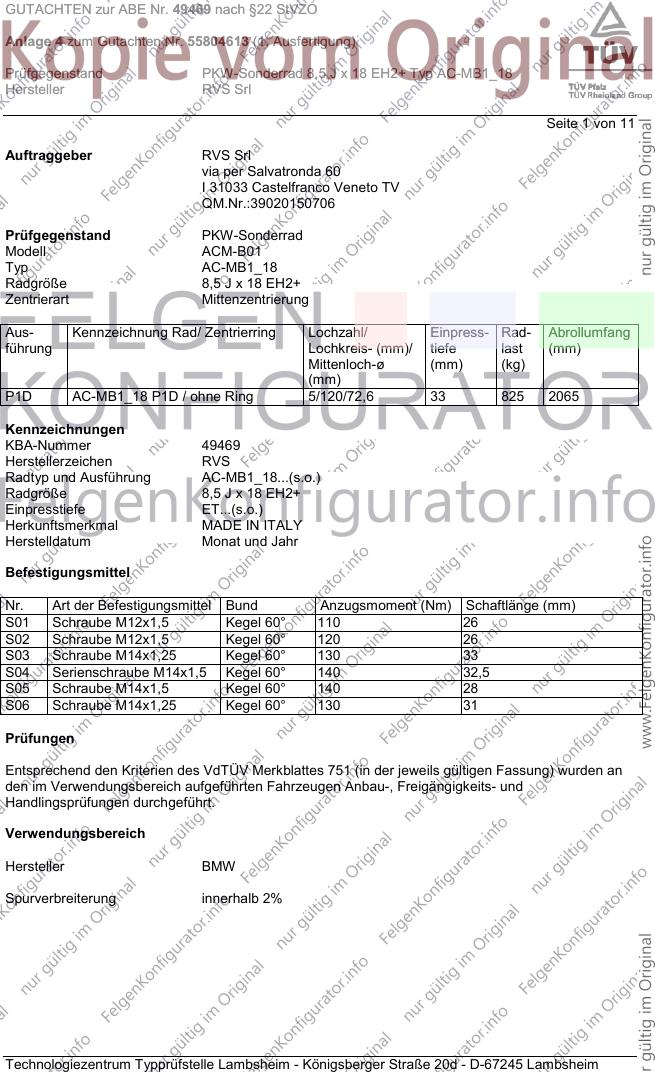

GUTACHTEN zur ABE Nr. 49469 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55804613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 EH2+ Typ AC-MB1_18
Hersteller RVS Srl
Seite 1 von 11
Auftraggeber RVS Srl
via per Salvatronda 60
I 31033 Castelfranco Veneto TV
QM.Nr.:39020150706
Prüfgegenstand PKW-Sonderrad
Modell ACM-B01
Typ AC-MB1_18
Radgröße 8,5 J x 18 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
P1D AC-MB1_18 P1D / ohne Ring 5/120/72,6 33 825 2065
Kennzeichnungen
KBA-Nummer 49469
Herstellerzeichen RVS
Radtyp und Ausführung AC-MB1_18...(s.o.)
Radgröße 8,5 J x 18 EH2+
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 26
S02 Schraube M12x1,5 Kegel 60° 120 26
S03 Schraube M14x1,25 Kegel 60° 130 33
S04 Serienschraube M14x1,5 Kegel 60° 140 32,5
S05 Schraube M14x1,5 Kegel 60° 140 28
S06 Schraube M14x1,25 Kegel 60° 130 31
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49469 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55804613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 EH2+ Typ AC-MB1_18
Hersteller RVS Srl
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er GT 100-240 225/50R18 A90 R70 A02 A04 A05
3-V 100-240 235/45R18 A32 A08 A09 A14
e1*2007/46*0559*.. 100-240 235/50R18 A01 A12 K1a K2b A18 A58 BW7
100-240 245/45R18 A01 A12 K1a K2b Flh V18 S06
100-240 255/45R18 A01 A12 K1a K2b
BMW 3er-Allrad 135-170 225/40R18 K1c K2b K42 K56 T88 T89 T91 T92 A01 A02 A04
346X 135-170 235/40R18 G01 K1c K2b K41 K42 K44 K56 T91 A05 A08 A09
e1*98/14*,2001/116* T93 A12 A14 A18
0144*.. 135-170 245/35R18 K2c K42 K44 K56 R03 T88 T89 T92 Car Lim V18
135-170 255/35R18 K2c K42 K44 K56 R03 T90 T94 S01
BMW 3er-Compact 85-141 225/40R18 K1c K42 K56 T88 T89 A01 A02 A04
346K 85-141 235/40R18 G01 K1c K41 K42 K56 A05 A08 A09
e1*98/14*0167*.., 85-141 245/35R18 K42 K56 R03 T88 T89 A12 A14 A18
e1*2001/116*0167*.. 85-141 255/35R18 K42 K44 K56 R03 K1c K2c V18
85-141 265/35R18 K42 K44 K56 R03 R70 S01
BMW 3er-Reihe 66-125 225/40R18 K1c K2b K42 K45 K56 A01 A02 A04
3/CG 66-125 235/40R18 G01 K1c K2c K41 K42 K45 K46 K56 A05 A08 A09
e1*93/81*0017*.., L02 A12 A14 A18
e1*98/14*0017*.. 66-125 245/35R18 K2c K42 K44 K46 K56 R03 R21 V18 S01
66-125 255/35R18 K2c K42 K44 K46 K56 R03
BMW 3er-Reihe 77-170 225/40R18 K1c K2b K42 K56 R35 T88 T89 T91 A01 A02 A04
346C, 346R 77-170 235/40R18 G01 K1c K2b K41 K42 K44 K56 A05 A08 A09
e1*98/14,2001/116* 77-170 245/35R18 K2c K42 K44 K56 R03 T88 T89 T92 A12 A14 A18
0112, 0146*.. 77-170 255/35R18 K2c K42 K44 K56 R03 R35 T90 T94 Cbo Cpe V18
S01
BMW 3er-Reihe 77-170 225/40R18 K1c K2b K42 K56 T88 T89 T91 T92 A01 A02 A04
346L 77-170 235/40R18 G01 K1c K2b K41 K42 K44 K56 T91 A05 A08 A09
e1*97/27*0097*.., T93 A12 A14 A18
e1*98/14*0097*.. 77-170 245/35R18 K2c K42 K44 K56 R03 T88 T89 T92 Car Lim V18
77-170 255/35R18 K2c K42 K44 K56 R03 T90 T94 S01
BMW 3er-Reihe 85-225 225/40R18 T88 T89 T91 T92 A02 A04 A05
390L, -/X 85-225 235/40R18 T91 T93 T95 A08 A09 A12
e1*2001/116* 85-225 245/35R18 R03 T88 T89 T92 A14 A18 Car
0308*00-08, 85-225 255/35R18 A01 K42 R03 T90 T94 Lim V18 S01
0344*00-05
BMW 3er-Reihe 85-240 225/40R18 T88 T89 T91 T92 A02 A04 A05
390L, -/X, 3L, 3K, 3K- 85-240 235/40R18 T91 T93 A08 A09 A12
N1 85-240 245/35R18 A01 K2b K6a R03 T88 T89 T92 A14 A18 Car
e1*2001/116* 85-240 255/35R18 A01 K2b K6b R03 T90 T94 Lim V18 S01
0308*09-..,0344*06-..
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49469 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55804613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 EH2+ Typ AC-MB1_18
Hersteller RVS Srl
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 90-240 225/40R18 A01 K1a T88 T89 T91 A02 A04 A05
392C, 390X, 3C 90-240 235/40R18 A01 K1c T91 T93 T95 A08 A09 A12
e1*2001/116*0346*.., 90-240 245/35R18 R03 T88 T89 T92 A14 A18 Cbo
e1*2001/116*0344*..; 90-240 255/35R18 A01 K42 R03 T90 T94 Cpe V18 S01
e1*2007/46*0316*00-
07
- Coupé/Cabrio
BMW 3er-Reihe 75-142 225/40R18 K1c K2b K42 K45 K56 A01 A02 A04
3B, 3/B 75-142 235/40R18 G01 K1c K2c K41 K42 K45 K46 K56 A05 A08 A09
F920, L02 A12 A14 A18
e1*93/81*0016*.. 75-142 245/35R18 K2c K42 K44 K46 K56 R03 R21 V18 S01
75-142 255/35R18 K2c K42 K44 K46 K56 R03
BMW 3er-Reihe 66-142 225/40R18 K1c K2b K42 K45 K56 T88 T89 A01 A02 A04
3C, 3/C 66-142 235/40R18 G01 K1c K2c K41 K42 K45 K46 K56 A05 A08 A09
F547, L02 A12 A14 A18
e1*93/81*0015*.. 66-142 245/35R18 K2c K42 K44 K46 K56 R03 T88 T89 R21 V18 S01
66-142 255/35R18 K2c K42 K44 K46 K56 R03
BMW 3er-Reihe 85-250 225/40R18 K2b T92 A01 A02 A04
3L 85-250 225/45R18 K2b T91 A05 A08 A09
e1*2007/46*0314*05-.. 85-250 235/40R18 K1b K2b A12 A14 A18
- Modell 2012 85-250 245/40R18 K1c K2a K2b A57 BW7 Lim
85-250 255/35R18 K2c K6g K8h R03 V18 S06
85-250 255/40R18 K2c K6g K8h R03
BMW 3er-Reihe 210-217 235/40R18 G01 K1c K2c K41 K42 K45 K46 K56 A01 A02 A04
M3B, M3/B L02 A05 A08 A09
G191, 210-236 255/35R18 K2c K42 K44 K46 K56 R03 A12 A14 A18
e1*93/81*0032*.. 236 225/40R18 K1c K41 K45 R02 T88 T89 R21 V18 S01
236 245/35R18 K2c K42 K44 K46 K56 R03 T88 T89
BMW 3er-Touring 85-250 225/40R18 K2b T92 A01 A02 A04
3K, 3K-N1 85-250 225/45R18 K2b T91 A05 A08 A09
e1*2007/46*0315*06-.. 85-250 235/40R18 K1b K2b A12 A14 A18
e24*2007/46*0022*03- 85-250 245/40R18 K1c K2a K2b A57 BW7 Car
- Modell 2013 85-250 255/35R18 K2c K6g K8h R03 T90 T94 V18 S06
85-250 255/40R18 K2c K6g K8h R03
BMW 5er ActiveHybrid 225, 235 235/45R18 A10 T98 A02 A04 A05
HY 225, 235 245/45R18 A32 A08 A09 A14
e1*2007/46*0323*.. 225, 235 255/40R18 A12 R03 A18 A58 L05
- ohne Allradlenkung Lim V18 S03
BMW 5er-Reihe 100-240 235/45R18 A10 A84 R37 T94 T98 A02 A04 A05
5L 100-240 245/45R18 A32 A84 T00 T96 A08 A09 A14
e1*2007/46*0363*.. 100-240 255/40R18 A12 R03 T95 T99 A18 A58 L04
- mit Allradlenkung Lim V18 S03
BMW 5er-Reihe 100-240 235/45R18 A10 R37 T94 T98 A02 A04 A05
5L 100-240 255/40R18 A12 R03 T95 T99 A08 A09 A14
e1*2007/46*0363*.. 100-330 245/45R18 A32 T00 T96 A18 A57 L05
- ohne Allradlenkung Lim V18 S03
BMW 5er-Reihe 4x4 145-200 225/45R18 R37 T91 T95 A02 A04 A05
560X 145-200 235/40R18 A01 K1a R37 T91 T93 T95 A08 A09 A12
e1*2001/116*0322*.. 145-200 245/40R18 A01 K1a K1b T93 T97 A14 A18 A56
145-200 255/40R18 A01 K1c K2b K41 K42 K56 Lim V18 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49469 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55804613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 EH2+ Typ AC-MB1_18
Hersteller RVS Srl
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 5er-Touring 100-240 235/45R18 A10 A84 R37 T98 A02 A04 A05
5K, K-N1 100-240 255/40R18 A12 R03 T95 T99 A08 A09 A14
e1*2007/46*0455*.., 100-330 245/45R18 A32 A84 T00 T96 A18 A58 Car
e1*2007/46*0508*.. F40 L04 V18
- mit Allradlenkung S03
BMW 5er-Touring 100-240 235/45R18 A10 R37 T98 A02 A04 A05
5K, K-N1 100-240 255/40R18 A12 R03 T95 T99 A08 A09 A14
e1*2007/46*0455*.., 100-330 245/45R18 A32 T00 T96 A18 A57 Car
e1*2007/46*0508*.. F40 L05 V18
- ohne Allradlenkung S03
BMW 5er-Touring 4x4 145-200 225/45R18 R37 T95 A02 A04 A05
560X 145-200 235/40R18 A01 K1a R37 T93 T95 A08 A09 A12
e1*2001/116*0322*.. 145-200 245/40R18 A01 K1a K1b T93 T97 A14 A18 A56
145-200 255/40R18 A01 K1c K2b K41 K42 K56 T95 T99 Car V18 S02
BMW 6er-Reihe 230, 235 235/45R18 A10 A84 T94 A02 A04 A05
6C 230, 235 255/40R18 A12 R03 T95 A08 A09 A14
e1*2007/46*0562*.. 230-330 245/45R18 A32 A84 A18 Cbo Cpe
L06 V18 S03
BMW X1 85-190 225/45R18 T91 T95 A02 A04 A05
X1, X-N1, X1-N1 85-190 245/40R18 R03 A08 A09 A12
e1*2007/46*0275*..; 85-190 255/40R18 A01 K2b R03 A14 A18 V18
e1*2007/46*0454*..; S02
e24*2007/46*0024*..
BMW X3 100-190 235/50R18 K1a K1b K2b K6v R37 A01 A02 A04
X3, X-N1 100-230 245/50R18 K1a K1b K2b K6v A05 A08 A09
e1*2007/46*0512*..; 100-230 255/45R18 K1a K1b K2b K6v A12 A14 A18
e1*2007/46*0454*.. 100-230 275/45R18 K1c K2a K2b K4i K4w K6x K8a B90 V18 S03
BMW X3 100-210 235/50R18 K1b K2b A01 A02 A04
X83 100-210 245/45R18 K1b K2b A05 A08 A09
e1*2001/116*0249*.. 100-210 255/45R18 K1b K2b A12 A14 A18
V18 S05
BMW X5 135-235 255/50R18 K1a K2b R37 157 A01 A02 A04
X53 135-235 255/55R18 K1a K2b 153 A05 A07 A08
e1*98/14*0153*.., 135-265 255/55R18 K1a KMV M+S 153 A09 A12 A14
e1*2001/116*0153*.. A18 S04
BMW Z3 141-170 225/40R18 Cbo Cpe K1a A01 A02 A04
R/C 141-170 245/35R18 Cbo Cpe K1c K42 L02 A05 A08 A09
e1*93/81*0029*.., 141-170 255/35R18 Cbo Cpe K42 K46 R03 A12 A14 A18
e1*98/14*0029*.. 85-110 225/40R18 Cbo K1a K2b K42 K46 K41 K45 R21
85-110 245/35R18 Cbo K1c K2b K42 K46 K56 L02 V18 S01
85-125 225/40R18 Cbo K1a K42 Z3N
85-125 245/35R18 Cbo K1c K42 L02 Z3N
85-125 255/35R18 Cbo K42 K46 R03 Z3N
BMW Z4 110-195 225/40R18 K14 K1c K2b A01 A02 A04
Z85 110-195 235/35R18 K1c K2b A05 A08 A09
e1*2001/116*0219*.. 110-195 235/40R18 G01 K14 K1c K2b K41 A12 A14 A18
110-195 245/35R18 K1c K2c Cbo Cpe V18
110-195 255/35R18 K2c K42 K56 R03 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49469 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55804613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 EH2+ Typ AC-MB1_18
Hersteller RVS Srl
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW Z4-M 252 225/40R18 K1a M+S A01 A02 A04
M85 252 235/40R18 K14 K1c M+S A05 A08 A09
e1*2001/116*0364*.. A12 A14 A18
- Roadster/Coupé Cbo Cpe S01
Auflagen und Hinweise
153 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1530 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
157 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1570 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49469 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55804613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 EH2+ Typ AC-MB1_18
Hersteller RVS Srl

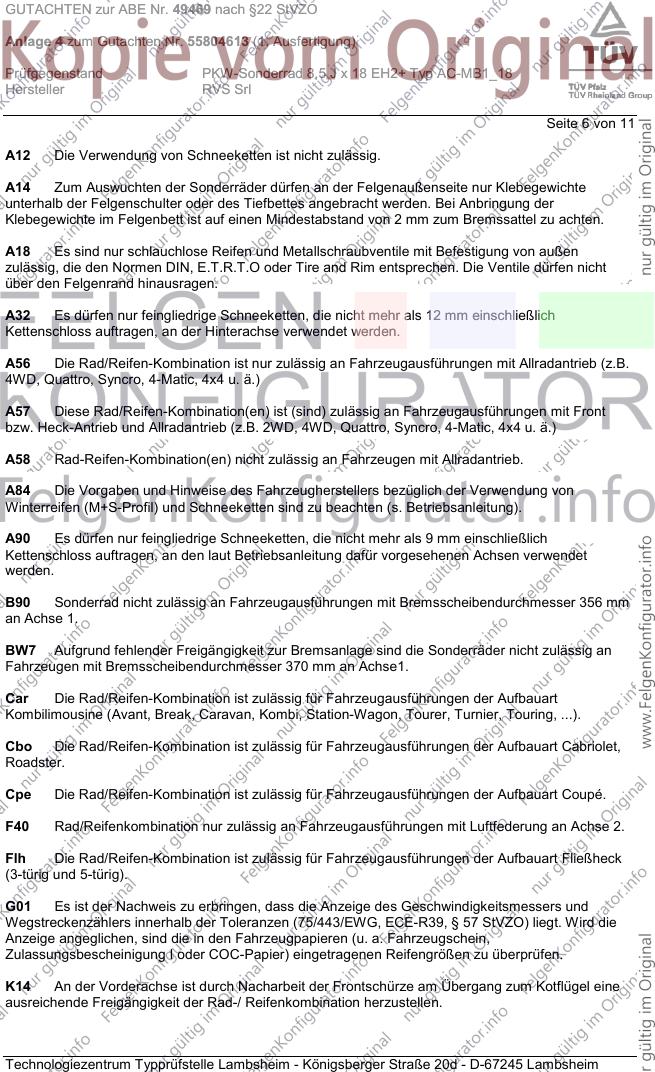

Seite 6 von 11
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49469 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55804613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 EH2+ Typ AC-MB1_18
Hersteller RVS Srl

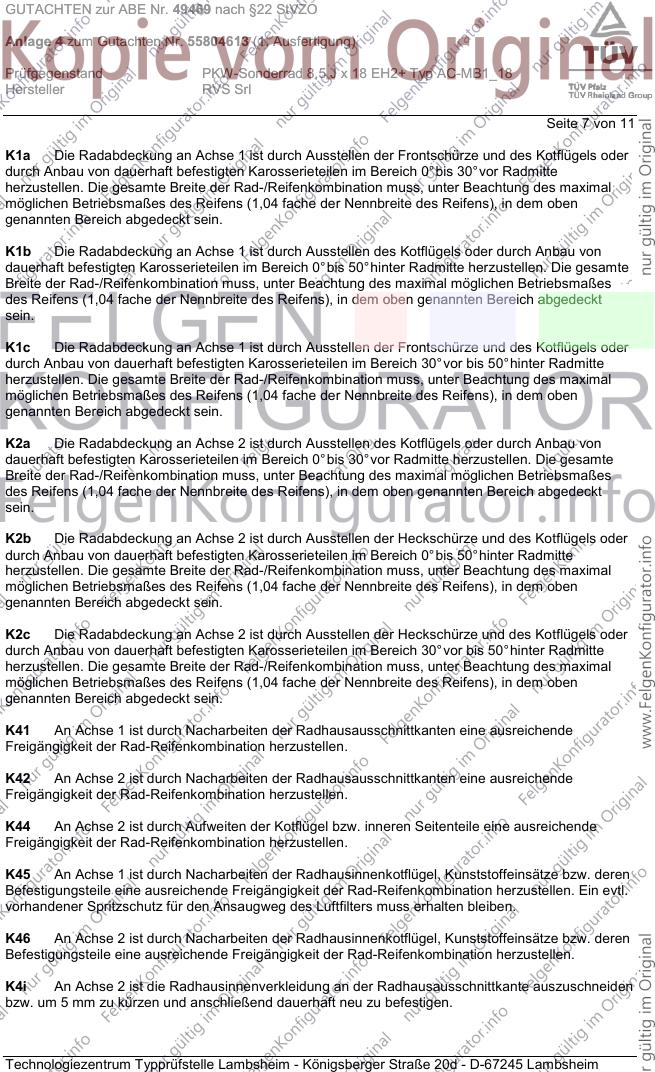

Seite 7 von 11
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49469 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55804613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 EH2+ Typ AC-MB1_18
Hersteller RVS Srl

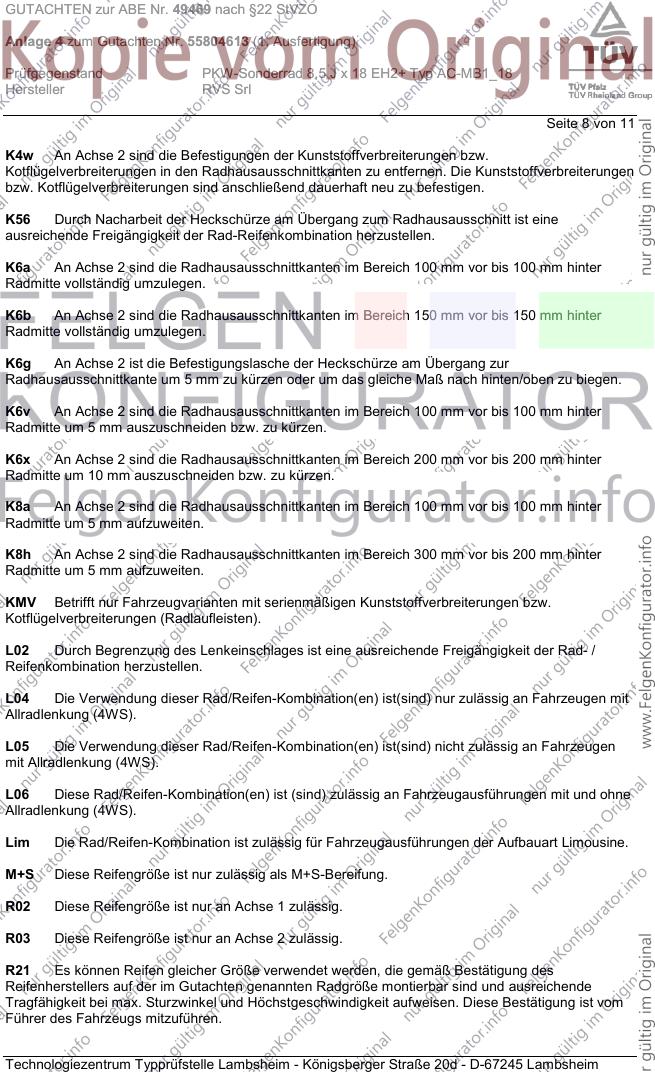

Seite 8 von 11
K4w An Achse 2 sind die Befestigungen der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen in den Radhausausschnittkanten zu entfernen. Die Kunststoffverbreiterungen
bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49469 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55804613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 EH2+ Typ AC-MB1_18
Hersteller RVS Srl

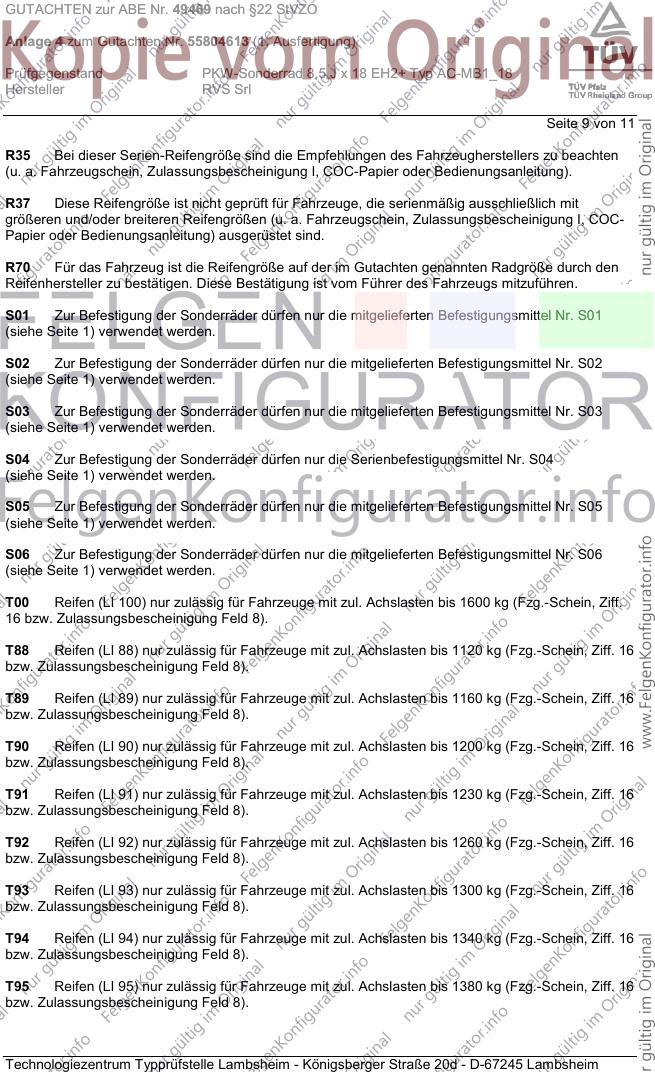

Seite 9 von 11
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die Serienbefestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49469 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55804613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 EH2+ Typ AC-MB1_18
Hersteller RVS Srl

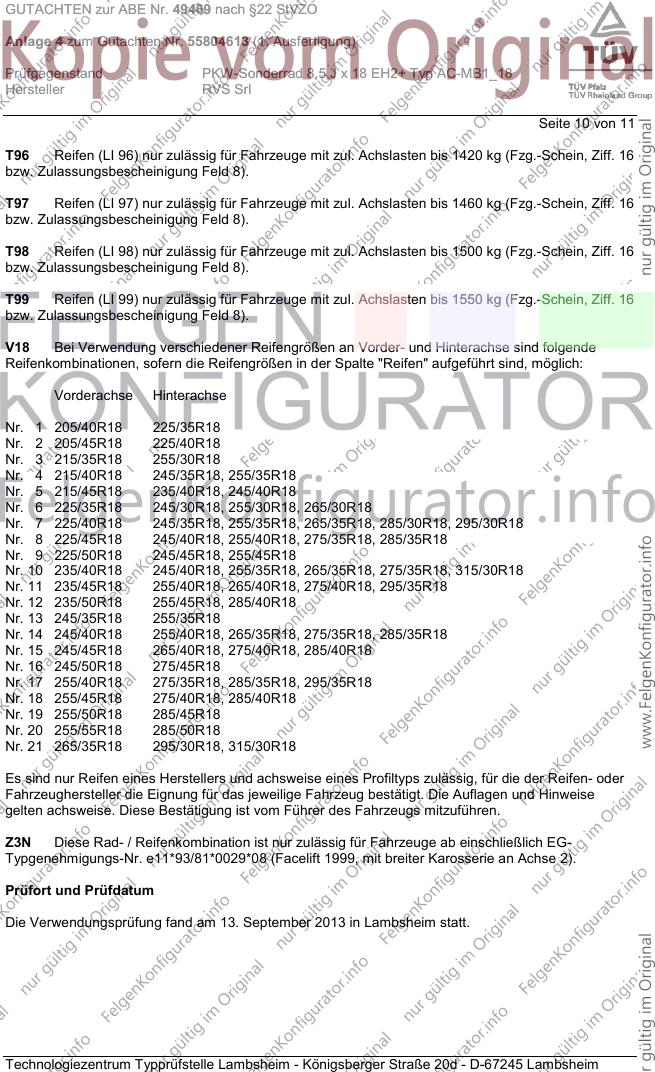

Seite 10 von 11
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18, 255/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 13. September 2013 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49469 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55804613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 EH2+ Typ AC-MB1_18
Hersteller RVS Srl

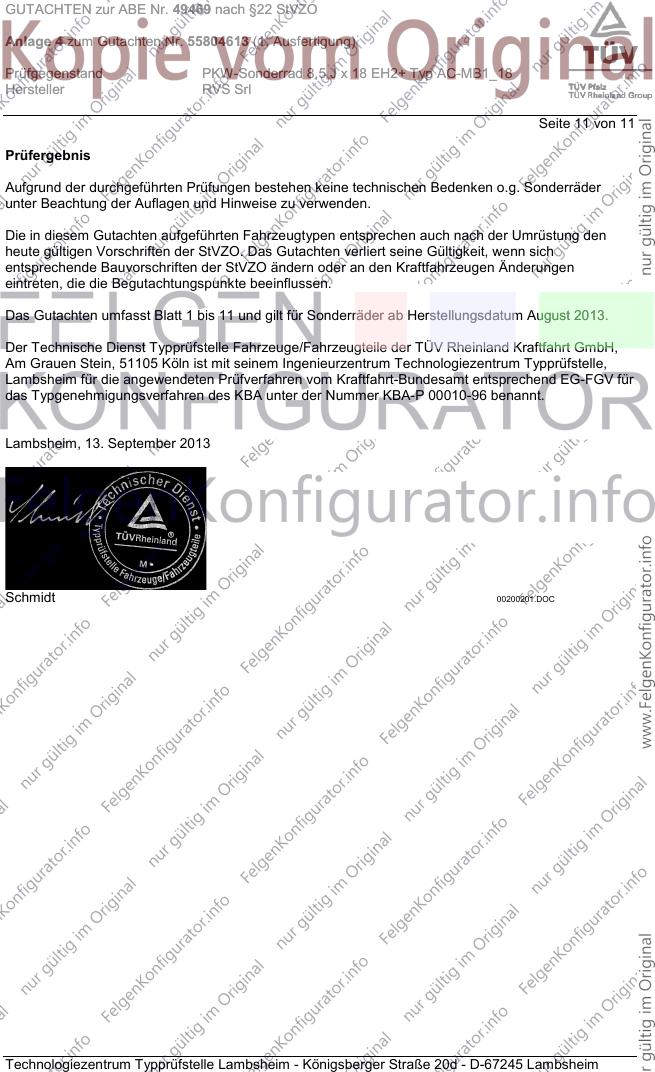

Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum August 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. September 2013
Schmidt 00200201.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
