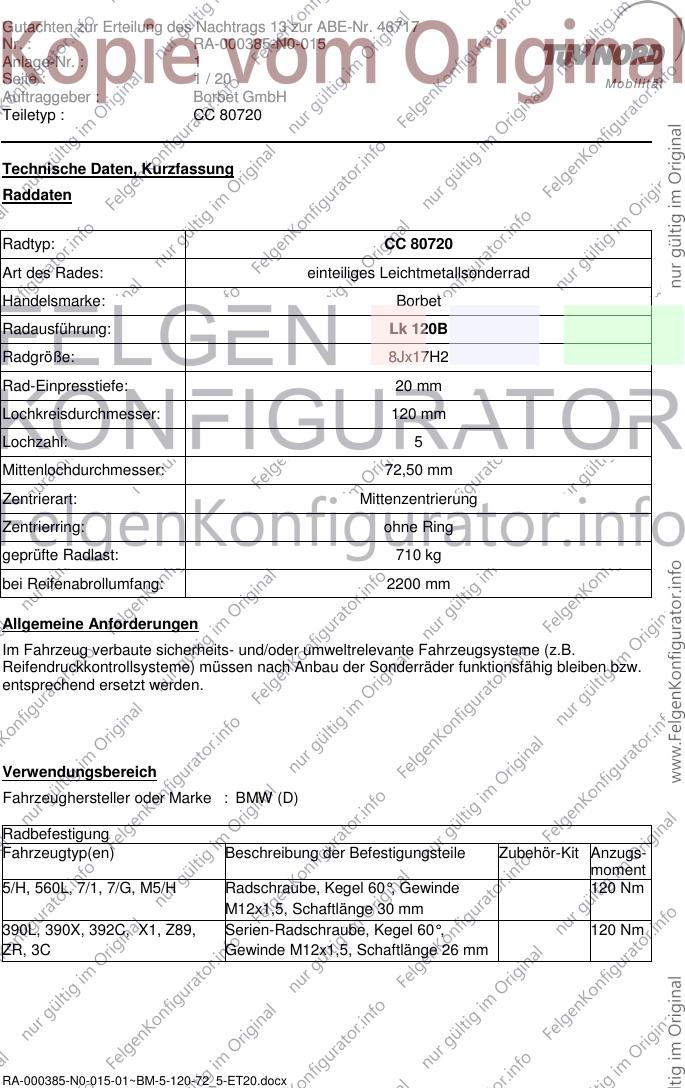

Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 1
Seite : 1 / 20 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Technische Daten, Kurzfassung
Raddaten
Radtyp: CC 80720
Art des Rades: einteiliges Leichtmetallsonderrad
Handelsmarke: Borbet
Radausführung: Lk 120B
Radgröße: 8Jx17H2
Rad-Einpresstiefe: 20 mm
Lochkreisdurchmesser: 120 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 710 kg
bei Reifenabrollumfang: 2200 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke : BMW (D)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
5/H, 560L, 7/1, 7/G, M5/H Radschraube, Kegel 60°, Gewinde 120 Nm
M12x1,5, Schaftlänge 30 mm
390L, 390X, 392C, X1, Z89, Serien-Radschraube, Kegel 60°, 120 Nm
ZR, 3C Gewinde M12x1,5, Schaftlänge 26 mm

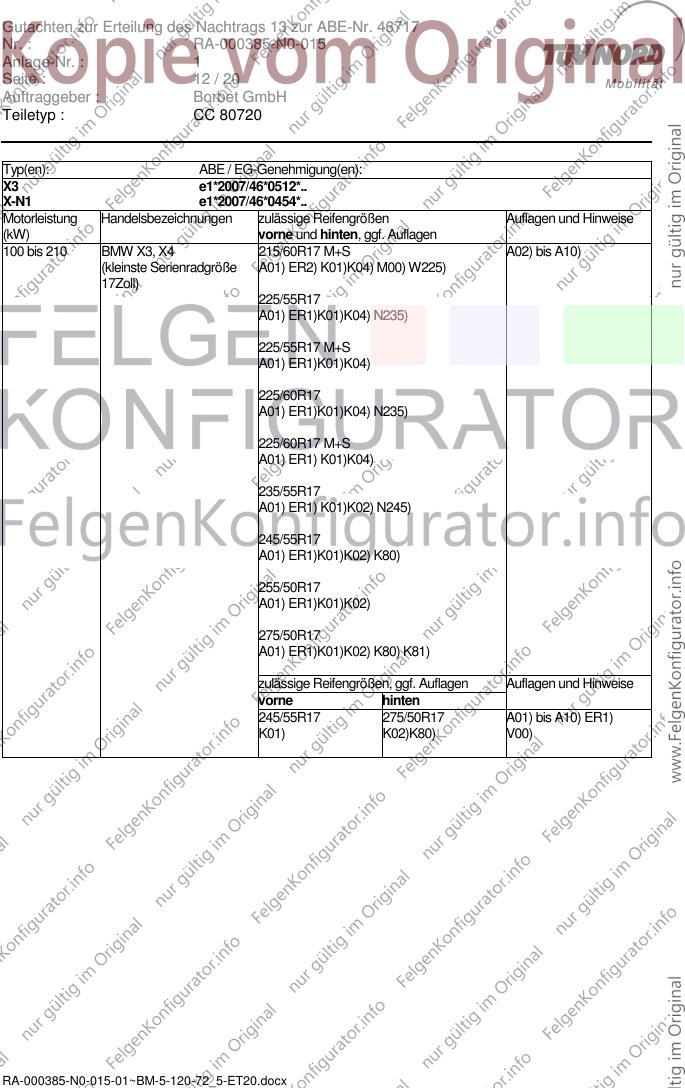

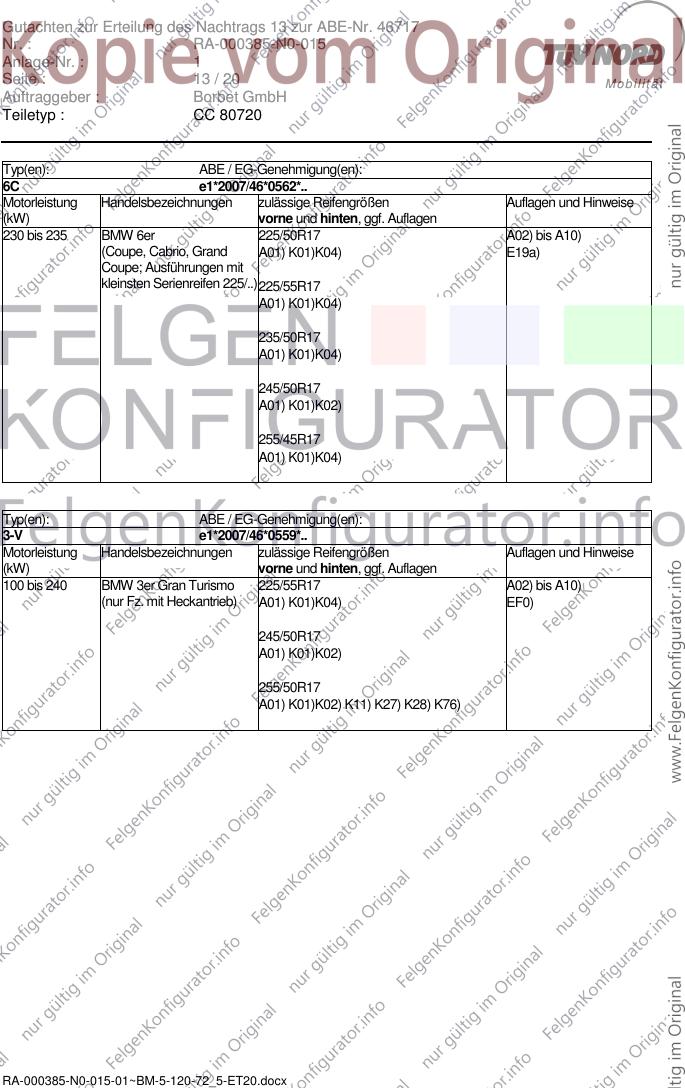

RA-000385-N0-015-01~BM-5-120-72_5-ET20.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 1
Seite : 2 / 20 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
3L bis Nachtrag 04: 120 Nm
Serien-Radschraube, Kegel 60°,
Gewinde M12x1,5, Schaftlänge 26 mm
ab Nachtrag 05: 140 Nm
Serien-Radschraube, Kegel 60°,
Gewinde M14x1,25, Schaftlänge27,5
mm
3K bis Nachtrag 05: 120 Nm
Serien-Radschraube, Kegel 60°,
Gewinde M12x1,5, Schaftlänge 26 mm
ab Nachtrag 06: 140 Nm
Serien-Radschraube, Kegel 60°,
Gewinde M14x1,25, Schaftlänge 27,5
mm
3C BMW 3er: 120 Nm
Serien-Radschraube, Kegel 60°,
Gewinde M12x1,5, Schaftlänge 26 mm
BMW 4er: 140 Nm
Serien-Radschraube, Kegel 60°,
Gewinde M14x1,25, Schaftlänge 27,5
mm
765 Serien-Radschraube, Kegel 60°, 140 Nm
Gewinde M14x1,5, Schaftlänge 33 mm
5L, 5K, K-N1, 6C, Serien-Radschraube, Kegel 60°, 140 Nm
3-V Gewinde M14x1,25, Schaftlänge 27,5
mm
701, 7L, X3, , X-N1 Radschraube, Kegel 60°, Gewinde 140 Nm
M14x1,25, Schaftlänge 35 mm
Typ: 5/H
ABE / EG-Genehmigung: E700; E700/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
83 bis 210 BMW 5 ’er 225/45R17 A02) bis A10)
(Limousine und Touring)
235/45R17
E700/1/NT11E 1050/1300 5/120/72.5
RA-000385-N0-015-01~BM-5-120-72_5-ET20.docx

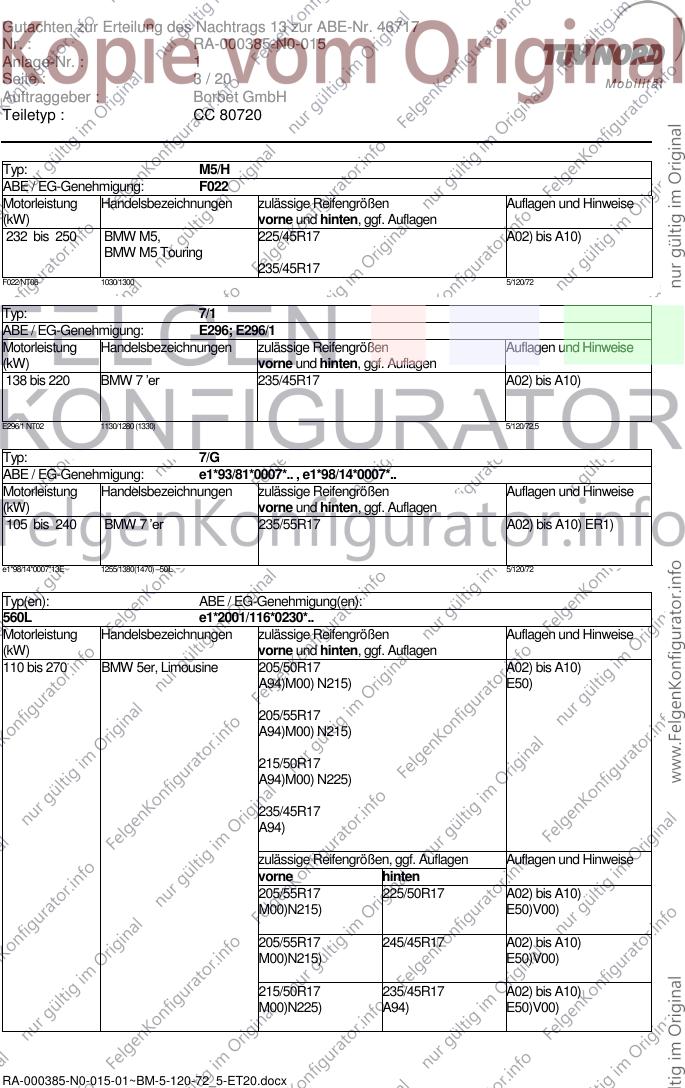

Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 1
Seite : 3 / 20 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Typ: M5/H
ABE / EG-Genehmigung: F022
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
232 bis 250 BMW M5, 225/45R17 A02) bis A10)
BMW M5 Touring
235/45R17
F022/NT06 1030/1300 5/120/72
Typ: 7/1
ABE / EG-Genehmigung: E296; E296/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
138 bis 220 BMW 7 ’er 235/45R17 A02) bis A10)
E296/1 NT02 1130/1280 (1330) 5/120/72,5
Typ: 7/G
ABE / EG-Genehmigung: e1*93/81*0007*.. , e1*98/14*0007*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
105 bis 240 BMW 7 ’er 235/55R17 A02) bis A10) ER1)
e1*98/14*0007*13E 1255/1380(1470) –50iL 5/120/72
Typ(en): ABE / EG-Genehmigung(en):
560L e1*2001/116*0230*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 270 BMW 5er, Limousine 205/50R17 A02) bis A10)
A94)M00) N215) E50)
205/55R17
A94)M00) N215)
215/50R17
A94)M00) N225)
235/45R17
A94)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/55R17 225/50R17 A02) bis A10)
M00)N215) E50)V00)
205/55R17 245/45R17 A02) bis A10)
M00)N215) E50)V00)
215/50R17 235/45R17 A02) bis A10)
M00)N225) A94) E50)V00)
RA-000385-N0-015-01~BM-5-120-72_5-ET20.docx

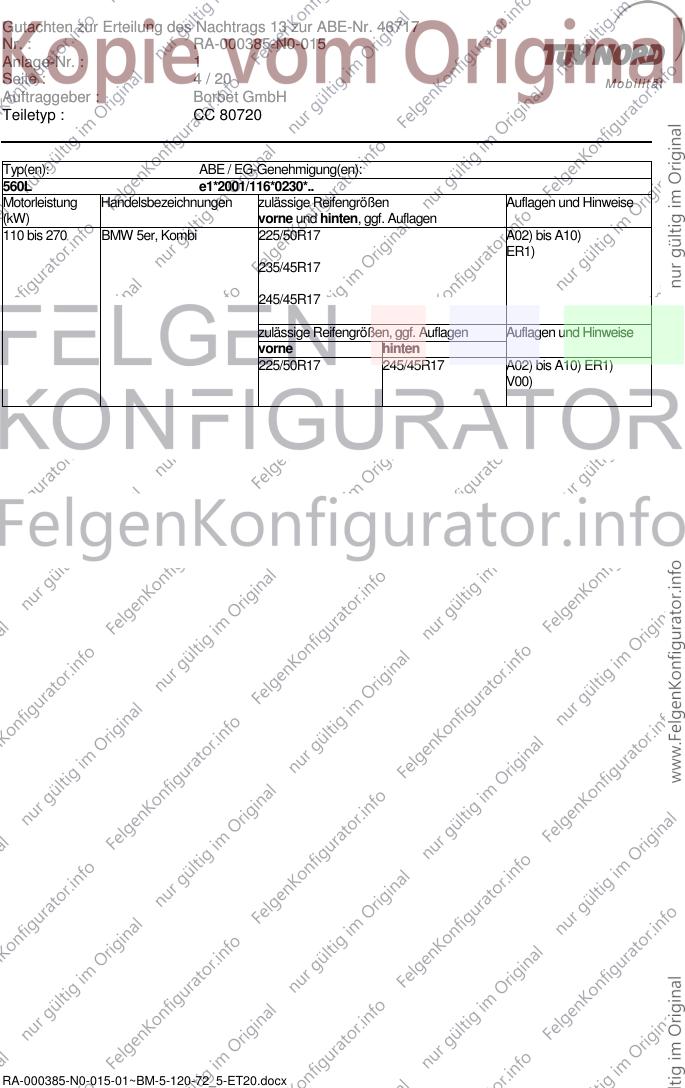

Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 1
Seite : 4 / 20 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Typ(en): ABE / EG-Genehmigung(en):
560L e1*2001/116*0230*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 270 BMW 5er, Kombi 225/50R17 A02) bis A10)
ER1)
235/45R17
245/45R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/50R17 245/45R17 A02) bis A10) ER1)
V00)
RA-000385-N0-015-01~BM-5-120-72_5-ET20.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 1
Seite : 5 / 20 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Typ(en): ABE / EG-Genehmigung(en):
765 e1*98/14*0172*.., e1*2001/116*0172*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
150 bis 270 BMW 7er 225/55R17 A02) bis A10)
A94)N235) EF0) ER1)
225/55R17 M+S
A94)
225/60R17
A94)N235)
225/60R17 M+S
A94)
235/55R17
A94)N245)
245/55R17
A94)
255/50R17
A94)
255/55R17
A94)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/60R17 245/55R17 A02) bis A10)
N235) A94) EF0) ER1)V00)
235/55R17 255/50R17 A02) bis A10)
N245) A94) EF0) ER1)V00)
255/55R17 275/50R17 A02) bis A10)
EF0) ER1)V00)
RA-000385-N0-015-01~BM-5-120-72_5-ET20.docx

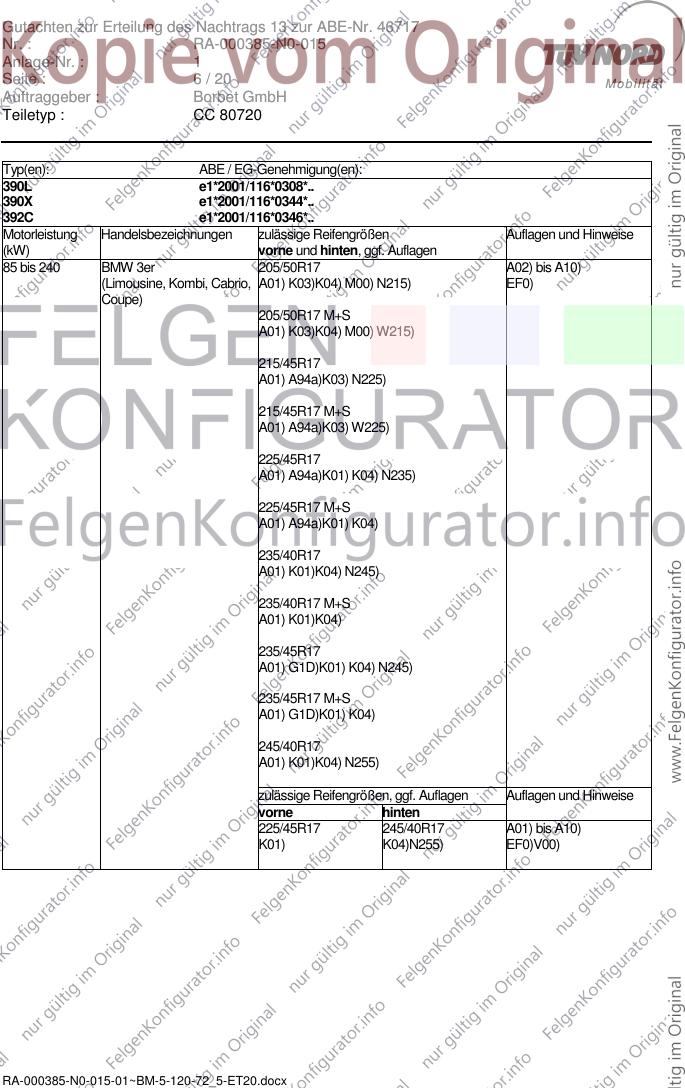

Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 1
Seite : 6 / 20 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Typ(en): ABE / EG-Genehmigung(en):
390L e1*2001/116*0308*..
390X e1*2001/116*0344*..
392C e1*2001/116*0346*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 240 BMW 3er 205/50R17 A02) bis A10)
(Limousine, Kombi, Cabrio, A01) K03)K04) M00) N215) EF0)
Coupe)
205/50R17 M+S
A01) K03)K04) M00) W215)
215/45R17
A01) A94a)K03) N225)
215/45R17 M+S
A01) A94a)K03) W225)
225/45R17
A01) A94a)K01) K04) N235)
225/45R17 M+S
A01) A94a)K01) K04)
235/40R17
A01) K01)K04) N245)
235/40R17 M+S
A01) K01)K04)
235/45R17
A01) G1D)K01) K04) N245)
235/45R17 M+S
A01) G1D)K01) K04)
245/40R17
A01) K01)K04) N255)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/45R17 245/40R17 A01) bis A10)
K01) K04)N255) EF0)V00)
RA-000385-N0-015-01~BM-5-120-72_5-ET20.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 1
Seite : 7 / 20 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Typ(en): ABE / EG-Genehmigung(en):
3C e1*2007/46*0316*..
3K e1*2007/46*0315*..
3L e1*2007/46*0314*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 240 BMW 3er 205/50R17 A02) bis A10)
(Limousine, bis EG- A01) K03)K04) M00) N215) E66)EF0)
Genehmig.-Nr.
e1*2007/46*0314*04; 205/50R17 M+S
Kombi, bis EG-Genehmig.- A01) K03)K04) M00) W215)
Nr. e1*2007/46*0315*05;
Coupe, bis EG-Genehmig.- 215/45R17
Nr. e1*2007/46*0316*07) A01) A94a)K03) N225)
215/45R17 M+S
A01) A94a)K03) W225)
225/45R17
A01) A94a)K01) K04) N235)
225/45R17 M+S
A01) A94a)K01) K04)
235/40R17
A01) K01)K04) N245)
235/40R17 M+S
A01) K01)K04)
235/45R17
A01) G1D)K01) K04) N245)
235/45R17 M+S
A01) G1D)K01) K04)
245/40R17
A01) K01)K04) N255)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/45R17 245/40R17 A01) bis A10)
K01) K04)N255) E66)EF0) V00)
RA-000385-N0-015-01~BM-5-120-72_5-ET20.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 1
Seite : 8 / 20 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Typ(en): ABE / EG-Genehmigung(en):
3L e1*2007/46*0314*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 147 BMW 3er, 3er xDrive 205/55R17 A02) bis A10)
(Limousine, ab EG- A01) K01)K02) M00) E66a)
Genehmigungs-Nr.
e1*2007/46*0314*05, mit 215/50R17
kleinsten Serienreifen 205/..) A01) K01)K02) K82) M00)
215/55R17
A01) G01)K01) K02) K13) K22) K25) K82)
M00)
225/50R17
A01) K01)K02) K82)
235/45R17
A01) K01)K02) K82)
245/45R17
A01) K01)K02) K82)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/50R17 245/45R17 A01) bis A10)
K01) K02)K82) E66a)V00)
Typ(en): ABE / EG-Genehmigung(en):
3L e1*2007/46*0314*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 240 BMW 3er, 3er xDrive 225/50R17 A02) bis A10)
(Limousine, ab EG- A01) K01)K02) K82) E66a)EF0)
Genehmigungs-Nr.
e1*2007/46*0314*05, mit 235/45R17
kleinsten Serienreifen 225/..) A01) G01)K01) K02) K82)
245/45R17
A01) K01)K02) K82)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/50R17 245/45R17 A01) bis A10)
K01) K02)K82) E66a)EF0) V00)
RA-000385-N0-015-01~BM-5-120-72_5-ET20.docx

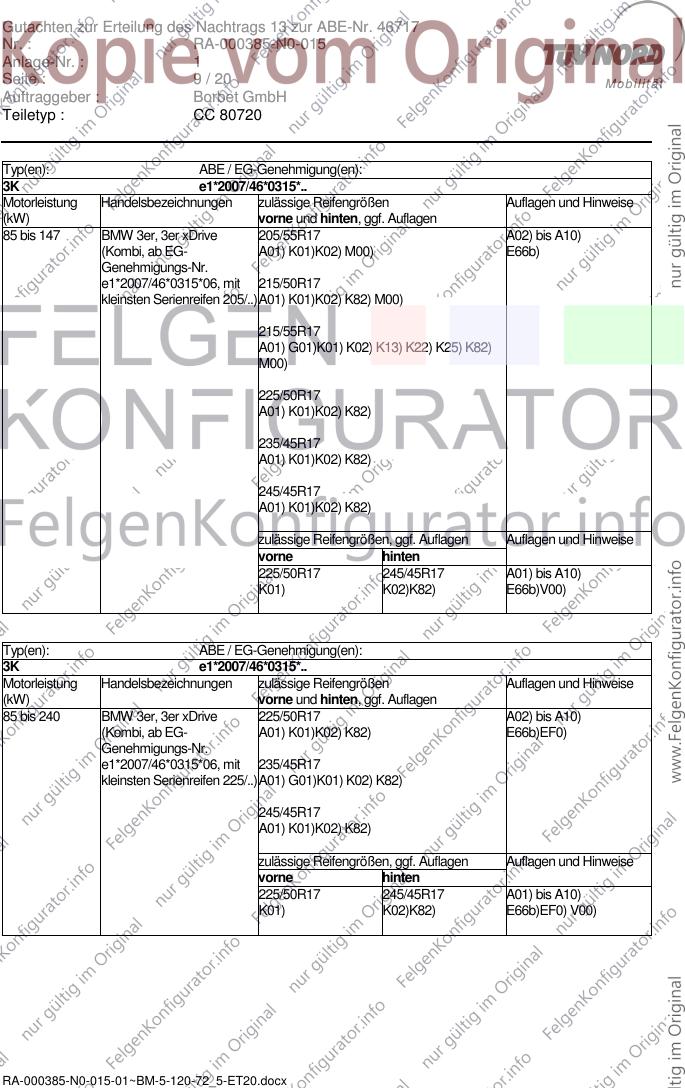

Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 1
Seite : 9 / 20 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Typ(en): ABE / EG-Genehmigung(en):
3K e1*2007/46*0315*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 147 BMW 3er, 3er xDrive 205/55R17 A02) bis A10)
(Kombi, ab EG- A01) K01)K02) M00) E66b)
Genehmigungs-Nr.
e1*2007/46*0315*06, mit 215/50R17
kleinsten Serienreifen 205/..) A01) K01)K02) K82) M00)
215/55R17
A01) G01)K01) K02) K13) K22) K25) K82)
M00)
225/50R17
A01) K01)K02) K82)
235/45R17
A01) K01)K02) K82)
245/45R17
A01) K01)K02) K82)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/50R17 245/45R17 A01) bis A10)
K01) K02)K82) E66b)V00)
Typ(en): ABE / EG-Genehmigung(en):
3K e1*2007/46*0315*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 240 BMW 3er, 3er xDrive 225/50R17 A02) bis A10)
(Kombi, ab EG- A01) K01)K02) K82) E66b)EF0)
Genehmigungs-Nr.
e1*2007/46*0315*06, mit 235/45R17
kleinsten Serienreifen 225/..) A01) G01)K01) K02) K82)
245/45R17
A01) K01)K02) K82)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/50R17 245/45R17 A01) bis A10)
K01) K02)K82) E66b)EF0) V00)
RA-000385-N0-015-01~BM-5-120-72_5-ET20.docx

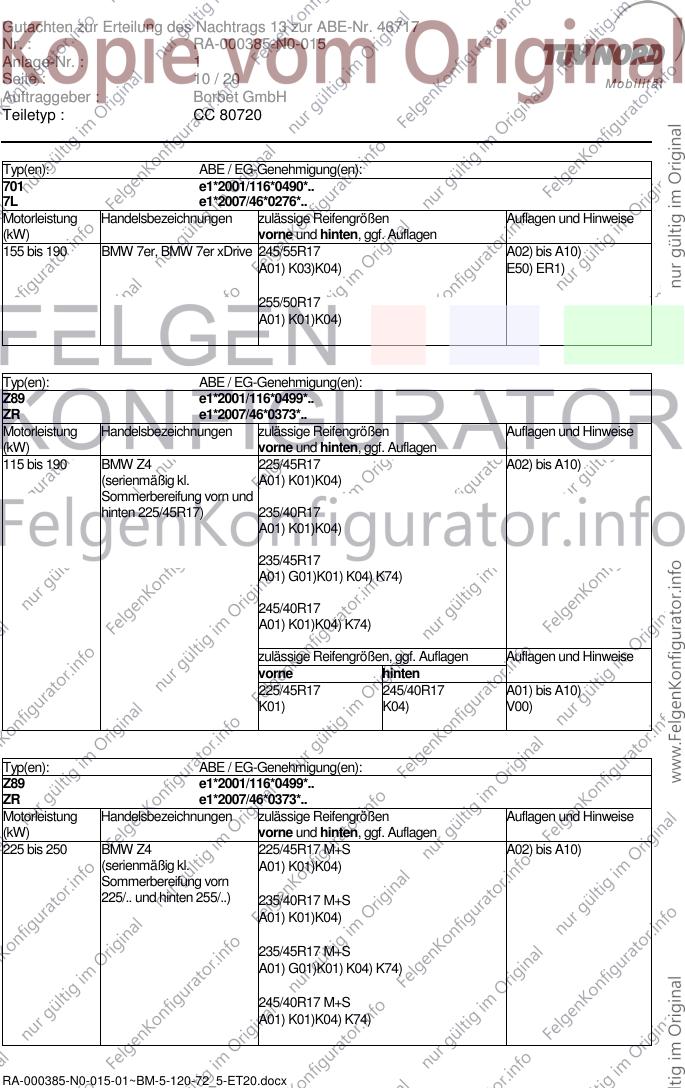

Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 1
Seite : 10 / 20 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Typ(en): ABE / EG-Genehmigung(en):
701 e1*2001/116*0490*..
7L e1*2007/46*0276*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
155 bis 190 BMW 7er, BMW 7er xDrive 245/55R17 A02) bis A10)
A01) K03)K04) E50) ER1)
255/50R17
A01) K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
Z89 e1*2001/116*0499*..
ZR e1*2007/46*0373*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
115 bis 190 BMW Z4 225/45R17 A02) bis A10)
(serienmäßig kl. A01) K01)K04)
Sommerbereifung vorn und
hinten 225/45R17) 235/40R17
A01) K01)K04)
235/45R17
A01) G01)K01) K04) K74)
245/40R17
A01) K01)K04) K74)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/45R17 245/40R17 A01) bis A10)
K01) K04) V00)
Typ(en): ABE / EG-Genehmigung(en):
Z89 e1*2001/116*0499*..
ZR e1*2007/46*0373*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
225 bis 250 BMW Z4 225/45R17 M+S A02) bis A10)
(serienmäßig kl. A01) K01)K04)
Sommerbereifung vorn
225/.. und hinten 255/..) 235/40R17 M+S
A01) K01)K04)
235/45R17 M+S
A01) G01)K01) K04) K74)
245/40R17 M+S
A01) K01)K04) K74)
RA-000385-N0-015-01~BM-5-120-72_5-ET20.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 1
Seite : 11 / 20 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Typ(en): ABE / EG-Genehmigung(en):
X1 e1*2007/46*0275*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 190 BMW X1 225/50R17 A02) bis A10)
A01) K01)K04)
235/45R17
A01) K01)K04)
245/45R17
A01) K01)K04)
255/45R17
A01) K01)K04) K77) K78)
Typ(en): ABE / EG-Genehmigung(en):
5K e1*2007/46*0455*..
K-N1 e1*2007/46*0508*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 240 BMW 5er, BMW 5er xDrive 225/55R17 A02) bis A10)
(Kombi, außer 550i und A01) K01)K04) ER1)
M550D)
235/50R17
A01) K01)K04)
245/50R17
A01) K01)K02)
255/50R17
A01) G01)K01) K02) K28) K76)
Typ(en): ABE / EG-Genehmigung(en):
5L e1*2007/46*0363*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 240 BMW 5er, BMW 5er xDrive 225/55R17 A02) bis A10)
(Limousine, außer 550i und A01) K01)K04) ER1)
M550D)
235/50R17
A01) K01)K04)
245/50R17
A01) K01)K02)
255/50R17
A01) G01)K01) K02) K28) K76)
RA-000385-N0-015-01~BM-5-120-72_5-ET20.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 1
Seite : 12 / 20 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Typ(en): ABE / EG-Genehmigung(en):
X3 e1*2007/46*0512*..
X-N1 e1*2007/46*0454*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 210 BMW X3, X4 215/60R17 M+S A02) bis A10)
(kleinste Serienradgröße A01) ER2) K01)K04) M00) W225)
17Zoll)
225/55R17
A01) ER1)K01)K04) N235)
225/55R17 M+S
A01) ER1)K01)K04)
225/60R17
A01) ER1)K01)K04) N235)
225/60R17 M+S
A01) ER1) K01)K04)
235/55R17
A01) ER1) K01)K02) N245)
245/55R17
A01) ER1)K01)K02) K80)
255/50R17
A01) ER1)K01)K02)
275/50R17
A01) ER1)K01)K02) K80) K81)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
245/55R17 275/50R17 A01) bis A10) ER1)
K01) K02)K80) V00)
RA-000385-N0-015-01~BM-5-120-72_5-ET20.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 1
Seite : 13 / 20 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Typ(en): ABE / EG-Genehmigung(en):
6C e1*2007/46*0562*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
230 bis 235 BMW 6er 225/50R17 A02) bis A10)
(Coupe, Cabrio, Grand A01) K01)K04) E19a)
Coupe; Ausführungen mit
kleinsten Serienreifen 225/..) 225/55R17
A01) K01)K04)
235/50R17
A01) K01)K04)
245/50R17
A01) K01)K02)
255/45R17
A01) K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
3-V e1*2007/46*0559*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 240 BMW 3er Gran Turismo 225/55R17 A02) bis A10)
(nur Fz. mit Heckantrieb) A01) K01)K04) EF0)
245/50R17
A01) K01)K02)
255/50R17
A01) K01)K02) K11) K27) K28) K76)
RA-000385-N0-015-01~BM-5-120-72_5-ET20.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 1
Seite : 14 / 20 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Typ(en): ABE / EG-Genehmigung(en):
3C e1*2007/46*0316*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 250 BMW 4er 225/50R17 A02) bis A10) B64)
(Cabrio u. Coupe 2-türig, A01) K01)K04) EF0)
nur Heckantrieb)
235/45R17
A01) K01)K04)
235/50R17
A01) GAG)K01) K02) K13) K22) K25) K82)
245/45R17
A01) K01)K04)
255/45R17
A01) K01)K02) K13) K22) K25) K82)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/50R17 255/45R17 A01) bis A10) B64)
K01) K02)K82) EF0)V00)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
RA-000385-N0-015-01~BM-5-120-72_5-ET20.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 1
Seite : 15 / 20 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720

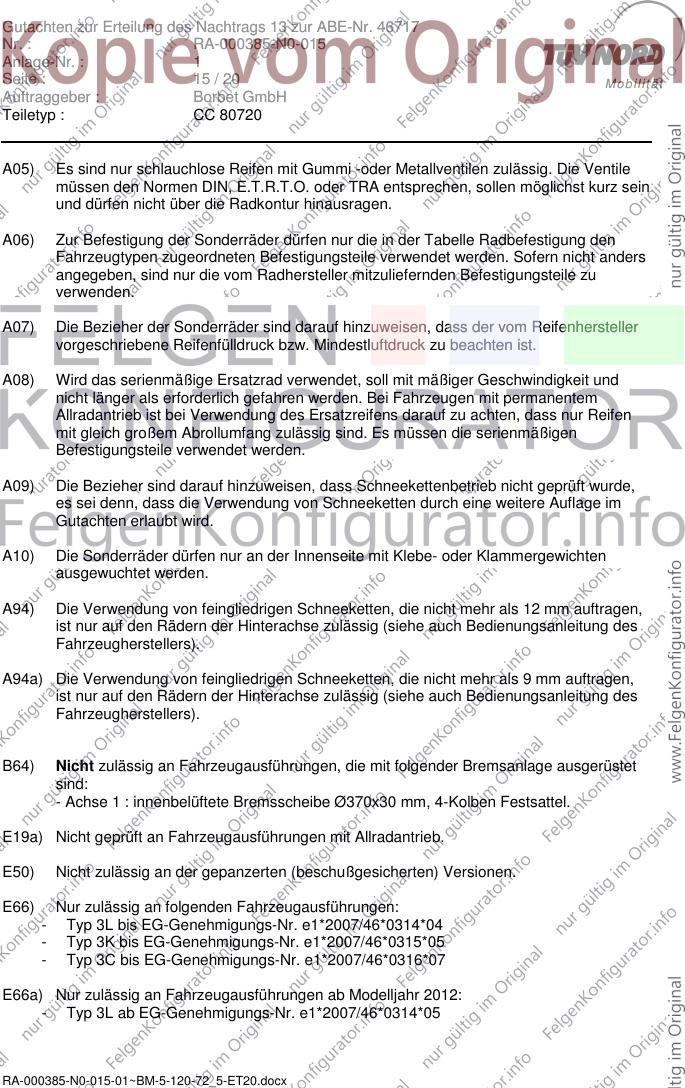

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen,
ist nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B64) Nicht zulässig an Fahrzeugausführungen, die mit folgender Bremsanlage ausgerüstet
sind:
- Achse 1 : innenbelüftete Bremsscheibe Ø370x30 mm, 4-Kolben Festsattel.
E19a) Nicht geprüft an Fahrzeugausführungen mit Allradantrieb.
E50) Nicht zulässig an der gepanzerten (beschußgesicherten) Versionen.
E66) Nur zulässig an folgenden Fahrzeugausführungen:
- Typ 3L bis EG-Genehmigungs-Nr. e1*2007/46*0314*04
- Typ 3K bis EG-Genehmigungs-Nr. e1*2007/46*0315*05
- Typ 3C bis EG-Genehmigungs-Nr. e1*2007/46*0316*07
E66a) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2012:
- Typ 3L ab EG-Genehmigungs-Nr. e1*2007/46*0314*05
RA-000385-N0-015-01~BM-5-120-72_5-ET20.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 1
Seite : 16 / 20 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720

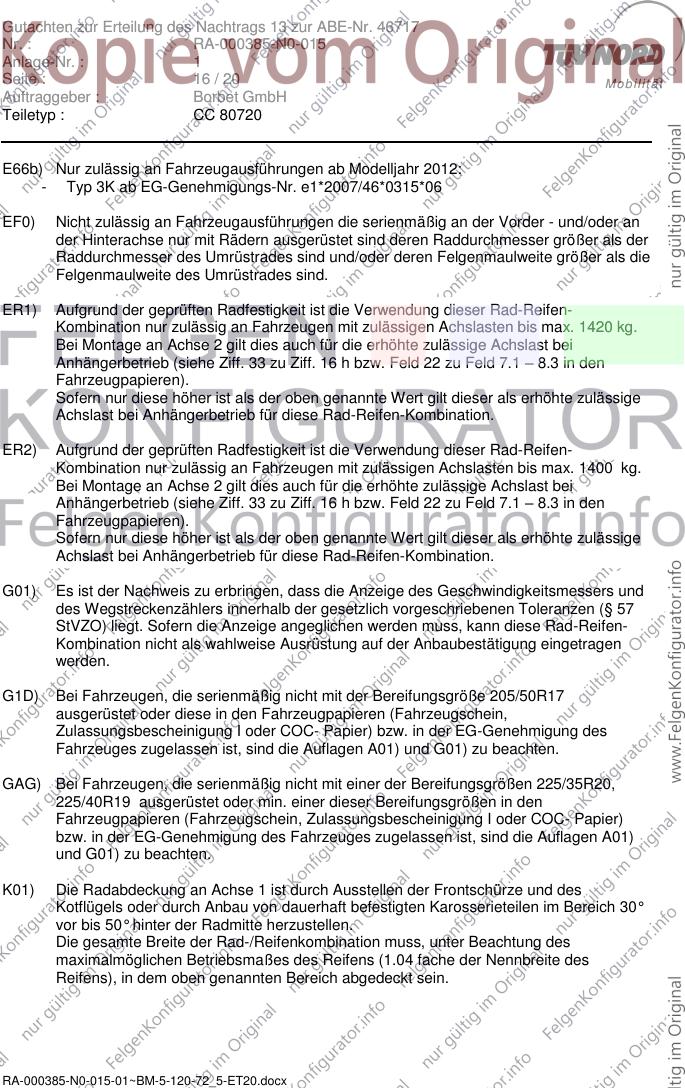

E66b) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2012:
- Typ 3K ab EG-Genehmigungs-Nr. e1*2007/46*0315*06
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an
der Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER1) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-
Kombination nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 1420 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
ER2) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-
Kombination nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 1400 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G1D) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 205/50R17
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GAG) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/35R20,
225/40R19 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30°
vor bis 50° hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
RA-000385-N0-015-01~BM-5-120-72_5-ET20.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 1
Seite : 17 / 20 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K11) An Achse 1 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins
Radhaus ragende Kunststoffteile entsprechend zu kürzen.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile
entsprechend zu kürzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
um 10 mm aufzuweiten.
K27) An Achse 1 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K74) An Achse 1 ist vom Kunststoffinnenkotflügel im Bereich von Stoßfängeroberkante bis
45° hinter der Radmitte ein Streifen von 30 mm Breite (gemessen von der
Radhausaus-schnittkante) abzutrennen.
K76) An Achse 2 ist der Filz-Innenkotflügel oberhalb der Radhausausschnittkante im Bereich
von der Stoßfängeroberkante bis 45° nach vorne eng an das äußere Radhaus
anzulegen und klebend zu befestigen.
RA-000385-N0-015-01~BM-5-120-72_5-ET20.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 1
Seite : 18 / 20 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
K77) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende
Maßnahmen erforderlich:
- die Kunststoffradhauskante ist im Bereich von 200 mm vor bis 200 mm hinter der
Radmitte um 5 mm zu kürzen,
- der Kunststoffinnenkotflügel ist in diesem Bereich so nachzuarbeiten, dass dieser
nicht über die gekürzte Radhauskante hinaus ragt.
K78) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende
Maßnahmen erforderlich:
- die Kunststoffradhauskante ist im Bereich von 200 mm vor bis 200 mm hinter der
Radmitte um 5 mm zu kürzen,
- der Filzinnenkotflügel ist in diesem Bereich so nachzuarbeiten, dass dieser nicht über
die gekürzte Radhauskante hinaus ragt.
K80) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende
Maßnahmen erforderlich:
- die hinter der Kunststoffverbreiterung befindliche Blech- Radhauskante ist im Bereich
von Tür- Oberkante bis zur Stoßfängeroberkante umzulegen,
- die Kunststoffverbreiterung ist in diesem Bereich entsprechend der umgelegten
Radhauskante zu kürzen,
- der Filzinnenkotflügel ist in diesem Bereich hinter die umgelegte Blech- Radhauskante
zu klemmen.
K81) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende
Maßnahmen erforderlich:
- die hinter der Kunststoffverbreiterung befindliche Blech- Radhauskante ist im Bereich
von 30° vor bis 30° hinter Radmitte umzulegen,
- die Kunststoffverbreiterung ist in diesem Bereich entsprechend der umgelegten
Radhauskante zu kürzen,
- der Filzinnenkotflügel bzw. Kunststoffinnenkotflügel ist in diesem Bereich hinter die
umgelegte Blech- Radhauskante zu klemmen oder eng ans Radhaus anzukleben.
K82) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende
Maßnahmen erforderlich:
- die Radhausausschnittkante ist im Bereich von der Stoßfängeroberkante bis 45 Grad
vor Radmitte um 10mm aufzuweiten, der Filzinnenkotflügel ist in diesem Bereich eng
an das äußere Karosserieblech anzukleben oder auszuschneiden,
- die Ausbuchtung des Filzinnenkotflügels im Bereich der Stoßfängeroberkante ist
auszuschneiden und die dahinter liegende Kunststoff- und Blechlasche bis zur
Befestigungsschraube zu kürzen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
RA-000385-N0-015-01~BM-5-120-72_5-ET20.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 1

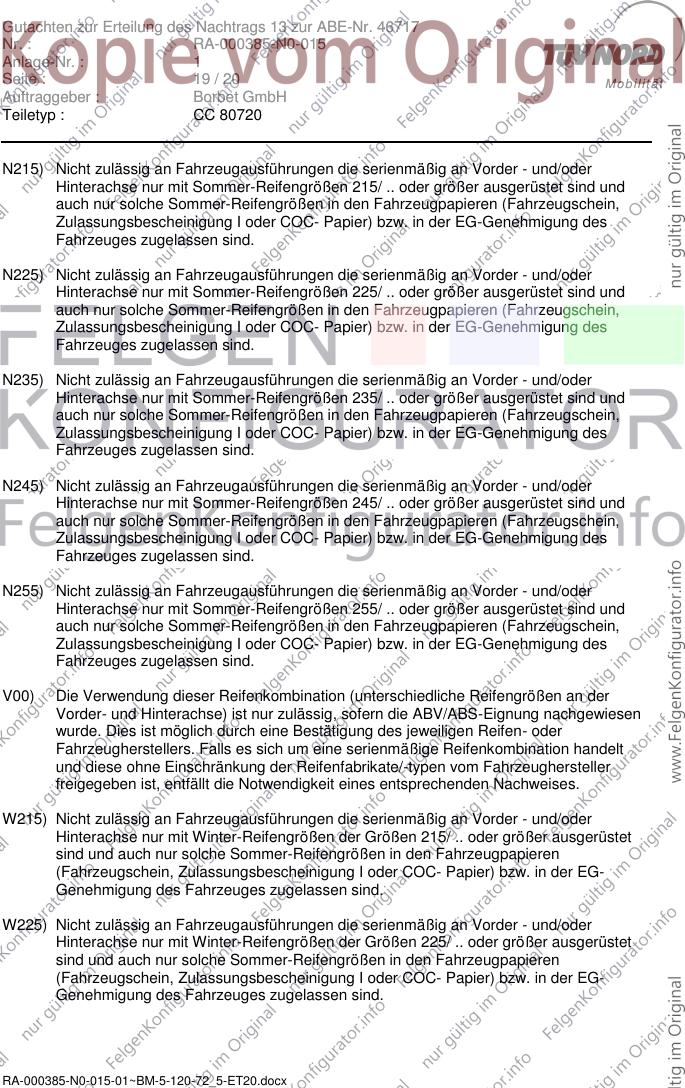

Seite : 19 / 20 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der
Vorder- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen
wurde. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder
Fahrzeugherstellers. Falls es sich um eine serienmäßige Reifenkombination handelt
und diese ohne Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller
freigegeben ist, entfällt die Notwendigkeit eines entsprechenden Nachweises.
W215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Winter-Reifengrößen der Größen 215/ .. oder größer ausgerüstet
sind und auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
W225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Winter-Reifengrößen der Größen 225/ .. oder größer ausgerüstet
sind und auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
RA-000385-N0-015-01~BM-5-120-72_5-ET20.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 1
Seite : 20 / 20 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Die Anlage Nr. 1 mit den Blättern 1 bis 20 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ CC 80720 des Auftraggebers Borbet GmbH.
Geschäftsstelle Essen, 05.12.2014
RA-000385-N0-015-01~BM-5-120-72_5-ET20.docx
