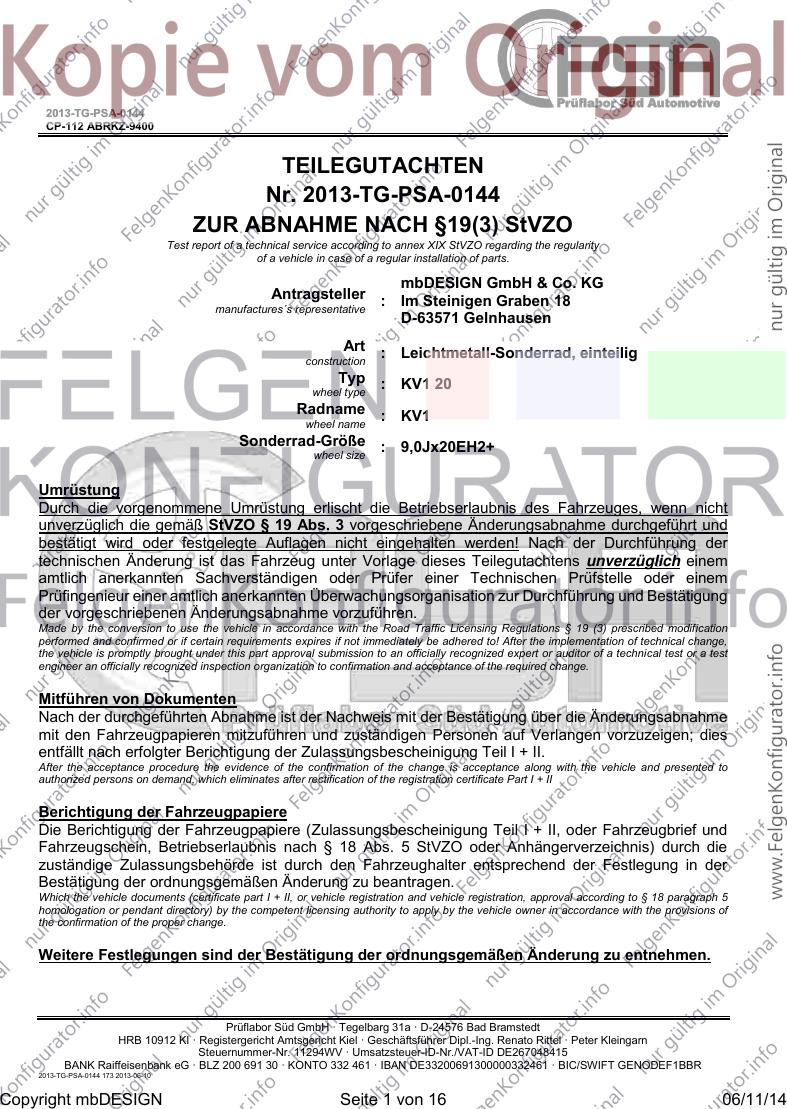

2013-TG-PSA-0144
CP-112 ABRKZ-9400
TEILEGUTACHTEN
Nr. 2013-TG-PSA-0144
ZUR ABNAHME NACH §19(3) StVZO
Test report of a technical service according to annex XIX StVZO regarding the regularity
of a vehicle in case of a regular installation of parts.
mbDESIGN GmbH & Co. KG
Antragsteller : Im Steinigen Graben 18
manufactures´s representative
D-63571 Gelnhausen
Art : Leichtmetall-Sonderrad, einteilig
construction
Typ : KV1 20
wheel type
Radname : KV1
wheel name
Sonderrad-Größe : 9,0Jx20EH2+
wheel size
Umrüstung
Durch die vorgenommene Umrüstung erlischt die Betriebserlaubnis des Fahrzeuges, wenn nicht
unverzüglich die gemäß StVZO § 19 Abs. 3 vorgeschriebene Änderungsabnahme durchgeführt und
bestätigt wird oder festgelegte Auflagen nicht eingehalten werden! Nach der Durchführung der
technischen Änderung ist das Fahrzeug unter Vorlage dieses Teilegutachtens unverzüglich einem
amtlich anerkannten Sachverständigen oder Prüfer einer Technischen Prüfstelle oder einem
Prüfingenieur einer amtlich anerkannten Überwachungsorganisation zur Durchführung und Bestätigung
der vorgeschriebenen Änderungsabnahme vorzuführen.
Made by the conversion to use the vehicle in accordance with the Road Traffic Licensing Regulations § 19 (3) prescribed modification
performed and confirmed or if certain requirements expires if not immediately be adhered to! After the implementation of technical change,
the vehicle is promptly brought under this part approval submission to an officially recognized expert or auditor of a technical test or a test
engineer an officially recognized inspection organization to confirmation and acceptance of the required change.
Mitführen von Dokumenten
Nach der durchgeführten Abnahme ist der Nachweis mit der Bestätigung über die Änderungsabnahme
mit den Fahrzeugpapieren mitzuführen und zuständigen Personen auf Verlangen vorzuzeigen; dies
entfällt nach erfolgter Berichtigung der Zulassungsbescheinigung Teil I + II.
After the acceptance procedure the evidence of the confirmation of the change is acceptance along with the vehicle and presented to
authorized persons on demand, which eliminates after rectification of the registration certificate Part I + II
Berichtigung der Fahrzeugpapiere
Die Berichtigung der Fahrzeugpapiere (Zulassungsbescheinigung Teil I + II, oder Fahrzeugbrief und
Fahrzeugschein, Betriebserlaubnis nach § 18 Abs. 5 StVZO oder Anhängerverzeichnis) durch die
zuständige Zulassungsbehörde ist durch den Fahrzeughalter entsprechend der Festlegung in der
Bestätigung der ordnungsgemäßen Änderung zu beantragen.
Which the vehicle documents (certificate part I + II, or vehicle registration and vehicle registration, approval according to § 18 paragraph 5
homologation or pendant directory) by the competent licensing authority to apply by the vehicle owner in accordance with the provisions of
the confirmation of the proper change.
Weitere Festlegungen sind der Bestätigung der ordnungsgemäßen Änderung zu entnehmen.
Prüflabor Süd GmbH · Tegelbarg 31a · D-24576 Bad Bramstedt
HRB 10912 KI · Registergericht Amtsgericht Kiel · Geschäftsführer Dipl.-Ing. Renato Rittel · Peter Kleingarn
Steuernummer-Nr. 11294WV · Umsatzsteuer-ID-Nr./VAT-ID DE267048415
BANK Raiffeisenbank eG · BLZ 200 691 30 · KONTO 332 461 · IBAN DE33200691300000332461 · BIC/SWIFT GENODEF1BBR
2013-TG-PSA-0144 173 2013-06-10
Copyright mbDESIGN Seite 1 von 16 06/11/14
GUTACHTEN NR.: 2013-TG-PSA-0144
TEILEGUTACHTEN NACH §19(3)StVZO
FAHRZEUGTEIL Leichtmetall-Sonderrad Typ KV1 20 GRÖSSE 9,0Jx20EH2+
HERSTELLER mbDESIGN GmbH & Co. KG DATUM 12.06.2013

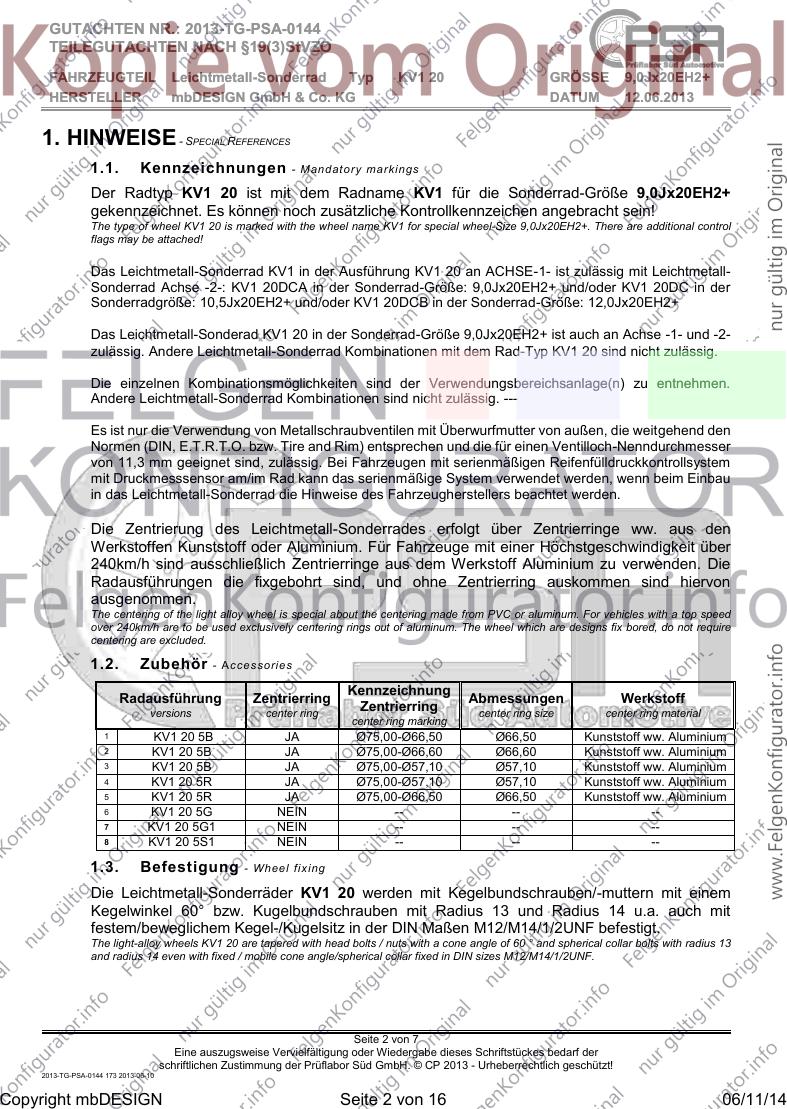

1. HINWEISE - SPECIAL REFERENCES
1.1. Kennzeichnungen - M andatory markings
Der Radtyp KV1 20 ist mit dem Radname KV1 für die Sonderrad-Größe 9,0Jx20EH2+
gekennzeichnet. Es können noch zusätzliche Kontrollkennzeichen angebracht sein!
The type of wheel KV1 20 is marked with the wheel name KV1 for special wheel-Size 9,0Jx20EH2+. There are additional control
flags may be attached!
Das Leichtmetall-Sonderrad KV1 in der Ausführung KV1 20 an ACHSE-1- ist zulässig mit Leichtmetall-
Sonderrad Achse -2-: KV1 20DCA in der Sonderrad-Größe: 9,0Jx20EH2+ und/oder KV1 20DC in der
Sonderradgröße: 10,5Jx20EH2+ und/oder KV1 20DCB in der Sonderrad-Größe: 12,0Jx20EH2+
Das Leichtmetall-Sonderad KV1 20 in der Sonderrad-Größe 9,0Jx20EH2+ ist auch an Achse -1- und -2-
zulässig. Andere Leichtmetall-Sonderrad Kombinationen mit dem Rad-Typ KV1 20 sind nicht zulässig.
Die einzelnen Kombinationsmöglichkeiten sind der Verwendungsbereichsanlage(n) zu entnehmen.
Andere Leichtmetall-Sonderrad Kombinationen sind nicht zulässig. ---
Es ist nur die Verwendung von Metallschraubventilen mit Überwurfmutter von außen, die weitgehend den
Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser
von 11,3 mm geeignet sind, zulässig. Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem
mit Druckmesssensor am/im Rad kann das serienmäßige System verwendet werden, wenn beim Einbau
in das Leichtmetall-Sonderrad die Hinweise des Fahrzeugherstellers beachtet werden.
Die Zentrierung des Leichtmetall-Sonderrades erfolgt über Zentrierringe ww. aus den
Werkstoffen Kunststoff oder Aluminium. Für Fahrzeuge mit einer Höchstgeschwindigkeit über
240km/h sind ausschließlich Zentrierringe aus dem Werkstoff Aluminium zu verwenden. Die
Radausführungen die fixgebohrt sind, und ohne Zentrierring auskommen sind hiervon
ausgenommen.
The centering of the light alloy wheel is special about the centering made from PVC or aluminum. For vehicles with a top speed
over 240km/h are to be used exclusively centering rings out of aluminum. The wheel which are designs fix bored, do not require
centering are excluded.
1.2. Zubehör - Accessories
Kennzeichnung
Radausführung Zentrierring Abmessungen Werkstoff
versions center ring Zentrierring center ring size center ring material
center ring marking
1 KV1 20 5B JA Ø75,00-Ø66,50 Ø66,50 Kunststoff ww. Aluminium
2 KV1 20 5B JA Ø75,00-Ø66,60 Ø66,60 Kunststoff ww. Aluminium
3 KV1 20 5B JA Ø75,00-Ø57,10 Ø57,10 Kunststoff ww. Aluminium
4 KV1 20 5R JA Ø75,00-Ø57,10 Ø57,10 Kunststoff ww. Aluminium
5 KV1 20 5R JA Ø75,00-Ø66,50 Ø66,50 Kunststoff ww. Aluminium
6 KV1 20 5G NEIN -- -- --
7 KV1 20 5G1 NEIN -- -- --
8 KV1 20 5S1 NEIN -- -- --
1.3. Befestigung - W heel fixing
Die Leichtmetall-Sonderräder KV1 20 werden mit Kegelbundschrauben/-muttern mit einem
Kegelwinkel 60° bzw. Kugelbundschrauben mit Radius 13 und Radius 14 u.a. auch mit
festem/beweglichem Kegel-/Kugelsitz in der DIN Maßen M12/M14/1/2UNF befestigt.
The light-alloy wheels KV1 20 are tapered with head bolts / nuts with a cone angle of 60 ° and spherical collar bolts with radius 13
and radius 14 even with fixed / mobile cone angle/spherical collar fixed in DIN sizes M12/M14/1/2UNF.
Seite 2 von 7
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der Prüflabor Süd GmbH. © CP 2013 - Urheberrechtlich geschützt!
2013-TG-PSA-0144 173 2013-06-10
Copyright mbDESIGN Seite 2 von 16 06/11/14
GUTACHTEN NR.: 2013-TG-PSA-0144
TEILEGUTACHTEN NACH §19(3)StVZO
FAHRZEUGTEIL Leichtmetall-Sonderrad Typ KV1 20 GRÖSSE 9,0Jx20EH2+
HERSTELLER mbDESIGN GmbH & Co. KG DATUM 12.06.2013

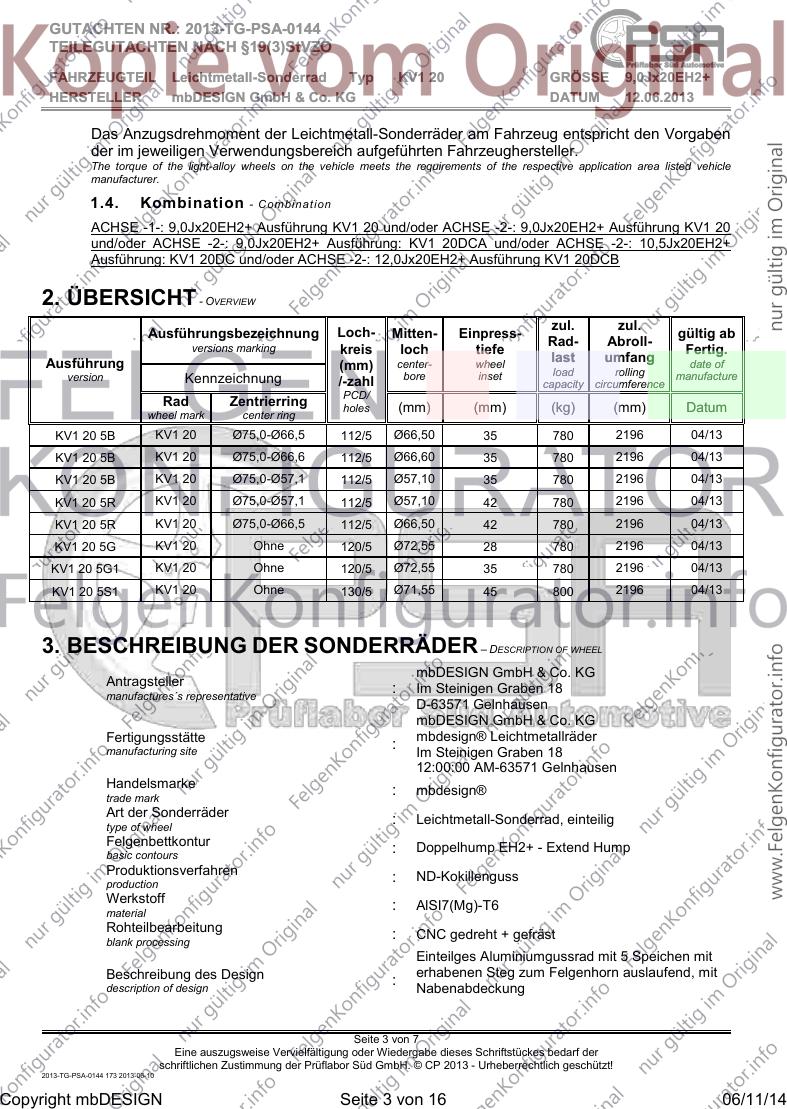

Das Anzugsdrehmoment der Leichtmetall-Sonderräder am Fahrzeug entspricht den Vorgaben
der im jeweiligen Verwendungsbereich aufgeführten Fahrzeughersteller.
The torque of the light-alloy wheels on the vehicle meets the requirements of the respective application area listed vehicle
manufacturer.
1.4. Kombination - Combina tion
ACHSE -1-: 9,0Jx20EH2+ Ausführung KV1 20 und/oder ACHSE -2-: 9,0Jx20EH2+ Ausführung KV1 20
und/oder ACHSE -2-: 9,0Jx20EH2+ Ausführung: KV1 20DCA und/oder ACHSE -2-: 10,5Jx20EH2+
Ausführung: KV1 20DC und/oder ACHSE -2-: 12,0Jx20EH2+ Ausführung KV1 20DCB
2. ÜBERSICHT - OVERVIEW
zul. zul.
Ausführungsbezeichnung Loch- Mitten- Einpress- gültig ab
Rad- Abroll-
versions marking kreis loch tiefe Fertig.
Ausführung last umfang
(mm) center- wheel
load rolling
date of
version Kennzeichnung /-zahl bore inset
capacity circumference
manufacture
PCD/
Rad Zentrierring holes (mm) (mm) (kg) (mm) Datum
wheel mark center ring
KV1 20 5B KV1 20 Ø75,0-Ø66,5 112/5 Ø66,50 35 780 2196 04/13
KV1 20 5B KV1 20 Ø75,0-Ø66,6 112/5 Ø66,60 35 780 2196 04/13
KV1 20 5B KV1 20 Ø75,0-Ø57,1 112/5 Ø57,10 35 780 2196 04/13
KV1 20 5R KV1 20 Ø75,0-Ø57,1 112/5 Ø57,10 42 780 2196 04/13
KV1 20 5R KV1 20 Ø75,0-Ø66,5 112/5 Ø66,50 42 780 2196 04/13
KV1 20 5G KV1 20 Ohne 120/5 Ø72,55 28 780 2196 04/13
KV1 20 5G1 KV1 20 Ohne 120/5 Ø72,55 35 780 2196 04/13
KV1 20 5S1 KV1 20 Ohne 130/5 Ø71,55 45 800 2196 04/13
3. BESCHREIBUNG DER SONDERRÄDER – DESCRIPTION OF WHEEL
mbDESIGN GmbH & Co. KG
Antragsteller
manufactures´s representative
: Im Steinigen Graben 18
D-63571 Gelnhausen
mbDESIGN GmbH & Co. KG
Fertigungsstätte mbdesign® Leichtmetallräder
manufacturing site
: Im Steinigen Graben 18
12:00:00 AM-63571 Gelnhausen
Handelsmarke
trade mark
: mbdesign®
Art der Sonderräder : Leichtmetall-Sonderrad, einteilig
type of wheel
Felgenbettkontur
basic contours
: Doppelhump EH2+ - Extend Hump
Produktionsverfahren : ND-Kokillenguss
production
Werkstoff
material
: AlSI7(Mg)-T6
Rohteilbearbeitung : CNC gedreht + gefräst
blank processing
Einteilges Aluminiumgussrad mit 5 Speichen mit
Beschreibung des Design erhabenen Steg zum Felgenhorn auslaufend, mit
description of design
: Nabenabdeckung
Seite 3 von 7
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der Prüflabor Süd GmbH. © CP 2013 - Urheberrechtlich geschützt!
2013-TG-PSA-0144 173 2013-06-10
Copyright mbDESIGN Seite 3 von 16 06/11/14
GUTACHTEN NR.: 2013-TG-PSA-0144
TEILEGUTACHTEN NACH §19(3)StVZO
FAHRZEUGTEIL Leichtmetall-Sonderrad Typ KV1 20 GRÖSSE 9,0Jx20EH2+
HERSTELLER mbDESIGN GmbH & Co. KG DATUM 12.06.2013

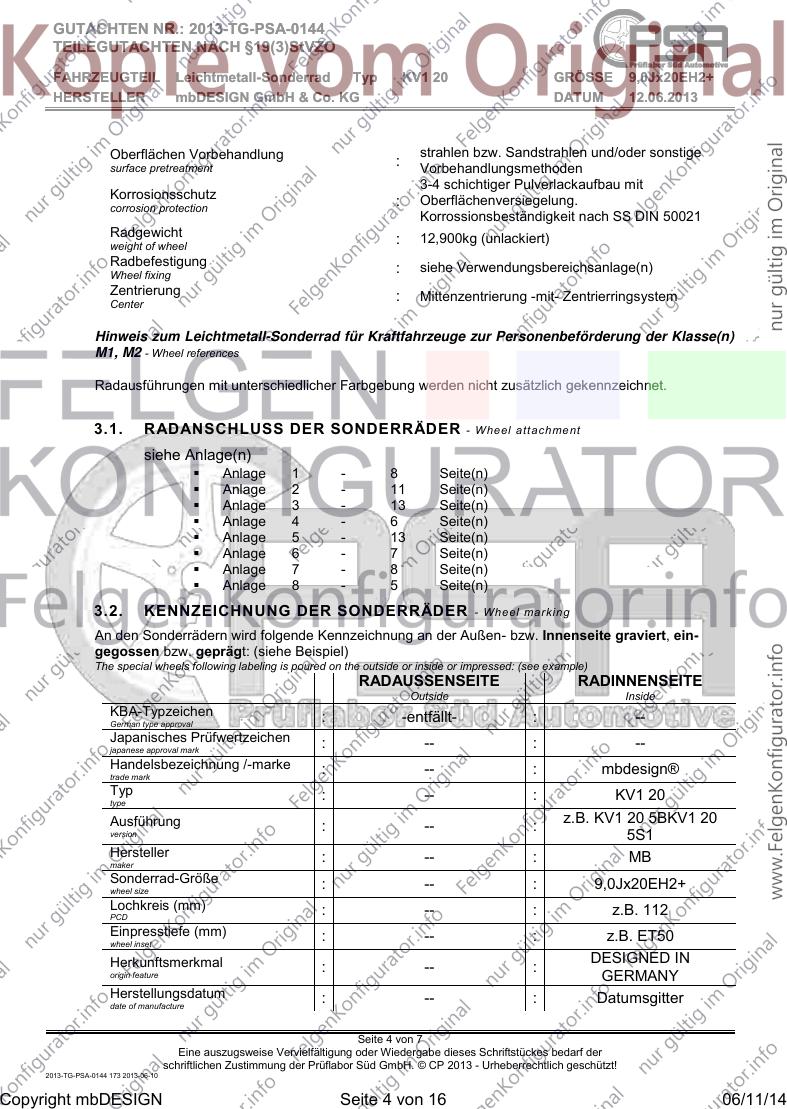

Oberflächen Vorbehandlung strahlen bzw. Sandstrahlen und/oder sonstige
surface pretreatment
: Vorbehandlungsmethoden
3-4 schichtiger Pulverlackaufbau mit
Korrosionsschutz : Oberflächenversiegelung.
corrosion protection
Korrossionsbeständigkeit nach SS DIN 50021
Radgewicht : 12,900kg (unlackiert)
weight of wheel
Radbefestigung
Wheel fixing
: siehe Verwendungsbereichsanlage(n)
Zentrierung : Mittenzentrierung -mit- Zentrierringsystem
Center
Hinweis zum Leichtmetall-Sonderrad für Kraftfahrzeuge zur Personenbeförderung der Klasse(n)
M1, M2 - Wheel references
Radausführungen mit unterschiedlicher Farbgebung werden nicht zusätzlich gekennzeichnet.
3.1. RADANSCHLUSS DER SONDERRÄDER - Wheel attachment
siehe Anlage(n)
Anlage 1 - 8 Seite(n)
Anlage 2 - 11 Seite(n)
Anlage 3 - 13 Seite(n)
Anlage 4 - 6 Seite(n)
Anlage 5 - 13 Seite(n)
Anlage 6 - 7 Seite(n)
Anlage 7 - 8 Seite(n)
Anlage 8 - 5 Seite(n)
3.2. KENNZEICHNUNG DER SONDERRÄDER - W heel marking
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite graviert, ein-
gegossen bzw. geprägt: (siehe Beispiel)
The special wheels following labeling is poured on the outside or inside or impressed: (see example)
RADAUSSENSEITE RADINNENSEITE
Outside Inside
KBA-Typzeichen : -entfällt- : --
German type approval
Japanisches Prüfwertzeichen : -- : --
japanese approval mark
Handelsbezeichnung /-marke : -- : mbdesign®
trade mark
Typ : -- : KV1 20
type
Ausführung z.B. KV1 20 5BKV1 20
: -- :
version 5S1
Hersteller : -- : MB
maker
Sonderrad-Größe : -- : 9,0Jx20EH2+
wheel size
Lochkreis (mm) : -- : z.B. 112
PCD
Einpresstiefe (mm) : -- : z.B. ET50
wheel inset
Herkunftsmerkmal DESIGNED IN
: -- :
origin feature GERMANY
Herstellungsdatum : -- : Datumsgitter
date of manufacture
Seite 4 von 7
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der Prüflabor Süd GmbH. © CP 2013 - Urheberrechtlich geschützt!
2013-TG-PSA-0144 173 2013-06-10
Copyright mbDESIGN Seite 4 von 16 06/11/14
GUTACHTEN NR.: 2013-TG-PSA-0144
TEILEGUTACHTEN NACH §19(3)StVZO
FAHRZEUGTEIL Leichtmetall-Sonderrad Typ KV1 20 GRÖSSE 9,0Jx20EH2+
HERSTELLER mbDESIGN GmbH & Co. KG DATUM 12.06.2013
Die Kennzeichnung des Leichtmetall-Sonderrades ist auf dem inneren Felgenstern erhaben eingegossen
und eingeschlagen bzw. graviert angebracht. Zusätzlich werden weitere Kontrollzeichen am äußeren
Felgenhorn graviert angebracht.
3.3. VERWENDUNGSBREICH - W heel range applicat ion
Die Sonderräder sind für Personenkraftwagen und Geländewagen vorgesehen.
The special wheels are designed for passenger cars and SUVs.
4. SONDERRADPRÜFUNG - WHEEL TEST PROCEDURE
Prüfgrundlage ist das VdTÜV-Merkblatt Nr. 751 "Begutachtung von baulichen Veränderungen an
M- und N-Fahrzeugen unter besonderer Berücksichtigung der Betriebsfestigkeit" (Stand
08/2008).
Das Leichtmetall-Sonderrad entspricht den „Richtlinien für die Prüfung von Sonderrädern für
Personenkraftwagen und Krafträdern“ §30 StVZO i. d. g. F. /Erläuterung 42, (der Richtlinie für die
Prüfung von Sonderrädern für KFZ und ihre Anhänger BMV/StV 13/36.25.07-20.01 vom
25.11.1998). Die verwendeten Prüfmuster waren im Hinblick auf das erforderliche
Leistungsniveau für den zu genehmigenden Typ repräsentativ.
Sonderradprüfungen siehe Bericht-Nummer: 2013-TB-PSA-21-13029,
PRÜFLABOR Süd GmbH, Tegelbarg 31A, D-24576 Bad Bramstedt, 4/24/2013
5. UNTERLAGEN UND ANLAGEN - DOCUMENTS AND APPENDICES
5.1. Verwendungsbereichsanlagen - Descripti on of application range
Folgender Verwendungsbereich wurde festgelegt:
Allg.
Anlage Ausführung Einpresstiefe erstellt am
Annex version Wheel inset date Hinweise
notes
1 0588 AUDI AG KV1 20 5B 35 12.06.2013 liegt bei
0708 MERCEDES-BENZ AG
0710 MERCEDES-BENZ AG
1313 Daimler AG
0708 DAIMLER-BENZ AG
0710 DAIMLER-BENZ AG
2 0009 DAIMLER BENZ AG (ALLE FZ-ARTEN)
0709 DAIMLER BENZ AG KV1 20 5B 35 12.06.2013 liegt bei
(PERSONENWAGEN)
0708 DAIMLERCHRYSLER AG
(PERSONEN,NUTZFAHRZEUGE)
0999DAIMLERCHRYSLER AG (ALLE
FAHRZEUGARTEN)
0588 AUDI AG
2091 BENTLEY MOTORS LTD (PASSENGER
CAR)
7593 SEAT S.A.
8002 AUTOMOBILOVE ZAVODY NARODNI
PODNIK
8004 ZKL ZAVODY NA VALIVA LOZISKA A
3 TRAKTORY NP LIBERECKE
AUTOMOBILOVE ZAVODY (SKODA-LKW) KV1 20 5R 42 12.06.2013 liegt bei
8004 SKODA AUTO A.S.
0600 VOLKSWAGEN AG
0603 VOLKSWAGEN AG
1913 VOLKSWAGEN DO BRASIL S/A
0600 Volkswagen de Mexico SA
0600 Volkswagen of America
1166 VOLKSWAGEN OF AMERICA
Seite 5 von 7
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der Prüflabor Süd GmbH. © CP 2013 - Urheberrechtlich geschützt!
2013-TG-PSA-0144 173 2013-06-10
Copyright mbDESIGN Seite 5 von 16 06/11/14
GUTACHTEN NR.: 2013-TG-PSA-0144
TEILEGUTACHTEN NACH §19(3)StVZO
FAHRZEUGTEIL Leichtmetall-Sonderrad Typ KV1 20 GRÖSSE 9,0Jx20EH2+
HERSTELLER mbDESIGN GmbH & Co. KG DATUM 12.06.2013
Allg.
Anlage Ausführung Einpresstiefe erstellt am
Annex version Wheel inset date Hinweise
notes
4 0588 AUDI AG KV1 20 5R 42 12.06.2013 liegt bei
0588 AUDI AG
0600 VOLKSWAGEN AG
0603 VOLKSWAGEN AG
5 1913 VOLKSWAGEN DO BRASIL S/A KV1 20 5B 35 12.06.2013 liegt bei
0600 Volkswagen de Mexico SA
0600 Volkswagen of America
1166 VOLKSWAGEN OF AMERICA
0005 BAYERISCHE MOTORENWERKE AG
6 (PERSONENWAGEN)
7909 BMW M GMBH GESELLSCHAFT KV1 20 5G 28 12.06.2013 liegt bei
F.INDIVIDUELLE AUTOMOBILE
0005 BAYERISCHE MOTORENWERKE AG
7 (PERSONENWAGEN)
7909 BMW M GMBH GESELLSCHAFT KV1 20 5G1 35 12.06.2013 liegt bei
F.INDIVIDUELLE AUTOMOBILE
0583 DR.ING.H.C.F.PORSCHE AG
8 (PERSONENWAGEN) KV1 20 5S1 45 12.06.2013 liegt bei
5.2. Allgemeine Hinweise - Remarks and Appendices
- siehe Anlage:
Radabdeckung – 1 Seite(n)
Karosserie Fahrzeug – 1 Seite(n)
5.3. Technische Unterlagen - Tecnical Appendices
- siehe Anlage:
Technische Unterlagen – 2 Seite(n)
Seite 6 von 7
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der Prüflabor Süd GmbH. © CP 2013 - Urheberrechtlich geschützt!
2013-TG-PSA-0144 173 2013-06-10
Copyright mbDESIGN Seite 6 von 16 06/11/14
GUTACHTEN NR.: 2013-TG-PSA-0144
TEILEGUTACHTEN NACH §19(3)StVZO
FAHRZEUGTEIL Leichtmetall-Sonderrad Typ KV1 20 GRÖSSE 9,0Jx20EH2+
HERSTELLER mbDESIGN GmbH & Co. KG DATUM 12.06.2013
6. QUALITY MANAGEMENT SYSTEM
Der Nachweis eines QM Systems gemäß Anlage XIX zum §19 StVZO liegt vor.
( FAKT Certification Services - Register-Nr. 01 06 004 - Erstzertifizierung 20.07.2006 -
Gültig bis 03.11.2013 )
7. ANMERKUNGEN - NOTES
Dieses Gutachten umfasst die Seiten 1 bis 7. Dieses Gutachten darf nur vom Auftraggeber und
nur in vollem Wortlaut und Umfang vervielfältigt und weitergegeben werden. Eine auszugsweise
Vervielfältigung und Veröffentlichung des Gutachtens ist nur nach schriftlicher Genehmigung des
Prüflaboratoriums zulässig.
The Test Report comprises pages 1 to 7.The Test Report shall be reproduced and published in full incl. Annexes only and by the client
only. It shall be reproduced partially with the written permission of the Test Laboratory only.
Bad Bramstedt, 12.06.2013
Prüflabor Süd GMBH
Akkreditiert von der Benennungsstelle
des Kraf tf ahrt -Bundesamtes, Bundesrepublik Deutschland
Accredited by accreditation authority of Kraftfahrt-Bundesamt,
Federal Republic of Germany
KBA-P 00081-09
Der Sachverständige
Chr. P f e i l
Seite 7 von 7
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der Prüflabor Süd GmbH. © CP 2013 - Urheberrechtlich geschützt!
2013-TG-PSA-0144 173 2013-06-10
Copyright mbDESIGN Seite 7 von 16 06/11/14
GUTACHTEN NR.: 2013-TG-PSA-0144
TEILEGUTACHTEN NACH §19(3)StVZO
ABRKZ-9401
ANLAGE 6 Typ KV1 20 GRÖSSE 9,0Jx20EH2+
HERSTELLER mbDESIGN GmbH & Co. KG DATUM 12.06.2013
HERSTELLER - vehicle maker 0005 BAYERISCHE MOTORENWERKE AG (PERSONENWAGEN)
7909 BMW M GMBH GESELLSCHAFT F.INDIVIDUELLE AUTOMOBILE
RADDATEN - wheel data
Radgröße nach Norm : 9,0Jx20EH2+ Einpresstiefe (mm) : 28
size + rim contour designation wheel inset
Lochkreis (mm)/Lochzahl : 120/5 Zentrierart : Mittenzentrierung
PCD(mm)/hole(s) centered way
TECHNISCHE DATEN (Kurzfassung)
short specification
Ein- zul. zul. gültig
Ausführungsbezeichnung Loch- Mitten-
press- Rad- Abroll- ab
Aus- versions marking kreis Zentrierring loch
tiefe last umfang Fertig.
führung (mm) Werkstoff center-
wheel load rolling date of
bore
version Kennzeichnung /-zahl center ring inset capacity circumference manufacture
PCD/ material
Rad Zentrierring holes (mm) (mm) (kg) (mm) Datum
wheel mark center ring
KV1 20 5G KV1 20 Ohne 120/5 -- Ø72,55 28 780 2196 04/13
ART der Befestigung – wheel attachment:
BEFESTIGUNGSMITTEL :
SC = SCHRAUBE; MU = MUTTER; VS = SPEZIALSCHRAUBE; OE = OE
wheel fixing Befestigungsmittel
Anzugsdrehmoment: z.B. 120/140 = 1.Wert-anziehen 2.Wert-nachziehen
Anzugs-
Hersteller Fz-Typ kW ART MASSE SCHAFT BUND
Drehmoment
BMW GT 180-300 OE M14x1,25 28 60° 120
BMW 5L,HY,5K,K-N1 Alle OE M14x1,25 28 60° 120
BMW 6C 230-235 OE M14x1,5 28 60° 120
BMW 701,7L Alle OE M14x1,5 30 60° 140
BMW HY Alle OE M14x1,5 30 60° 140
VERWENDUNGSBEREICH/HERSTELLER :
0005 BAYERISCHE MOTORENWERKE AG (PERSONENWAGEN)
application range by maker 7909 BMW M GMBH GESELLSCHAFT F.INDIVIDUELLE AUTOMOBILE
VERWENDUNGSBEREICH/HERSTELLER : 5-ER GT
application range by maker
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GT e1*2007/46*0215*..; 180 - 330 245/40R20 99 5GA; 976 Flh Limousine;
Gran Turismo e1*2007/46*0508*.. 265/35R20 99 24C; 24D; 976 Heckantrieb;
275/35R20 98 24D; 57F; 5GA ohne Allradlenkung;
10B; 11B; 11G; 11H;
11K; 12A; 51A; 56C;
573; 71C; 71E; 724;
729; 730; 73C; 74A;
74P; 740; 742; 744;
76A; 919
GT e1*2007/46*0215*..; 180 - 330 245/40R20 99 5GA; 976 Flh Limousine;
Gran Turismo e1*2007/46*0508*.. 265/35R20 99 24C; 24D; 976 Heckantrieb;
mit Allradlenkung;
275/35R20 98 24D; 57F
10B; 11B; 11G; 11H;
11K; 12A; 51A; 56C;
573; 71C; 71E; 724;
729; 73C; 74A; 74P;
76A; 919; 976
Seite 1 von 7
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der Prüflabor Süd GmbH. © CP 2013 - Urheberrechtlich geschützt!
2013-TG-PSA-0144-506-BMW-28 161 2013-06-11
Copyright mbDESIGN Seite 8 von 16 06/11/14
GUTACHTEN NR.: 2013-TG-PSA-0144
TEILEGUTACHTEN NACH §19(3)StVZO
ABRKZ-9401
ANLAGE 6 Typ KV1 20 GRÖSSE 9,0Jx20EH2+
HERSTELLER mbDESIGN GmbH & Co. KG DATUM 12.06.2013
Verkaufsbezeichnung : 5-ER
sales designation
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5L e1*2007/46*0363*.. 120 - 300 245/35R20 95Y 24J Limousine;
275/30R20 97W 24D; 24M; 53S; 57F mit/ohne
Allradlenkung;
10B; 11B; 11G; 11H;
11K; 12A; 384; 51A;
71C; 71K; 723; 729;
73C; 740; 744; 74A;
74P; 76A; 918; 919;
RRO
HY e1*2007/46*0323*.. 225 - 235 245/35R20 95Y 24J Limousine;
275/30R20 97W 24D; 24M; 53S; 57F nur ohne
Allradlenkung;
10B; 11B; 11G; 11H;
11K; 12A; 384; 51A;
71C; 71K; 723; 729;
73C; 740; 744; 74A;
74P; 76A; 918; 919;
RRO
5K e1*2007/46*0455*.., 150 - 190 245/35R20 95Y 24J; 57E Kombi; Heckantrieb;
K-N1 e1*2007/46*0508*.. 275/30R20 97W 24D; 24M; 53S; 57F mit/ohne
245/35R20 95 24D; 24J; 52J; 56G; Allradlenkung;
nicht Diesel 10B; 11B; 11G; 11H;
11K; 12A; 384; 51A;
71C; 71K; 723; 729;
73C; 740; 744; 74A;
74P; 76A; 918; 919;
RRO
Verkaufsbezeichnung : 6-ER
sales designation
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6C e1*2007/46*0562*.. 230 - 235 245/35R20 95Y 53S; 57E Cabrio; Coupe;
275/30R20 97W 24D; 24M; 53S; 57F Heckantrieb;
10B; 11B; 11G; 11H;
11K; 12A; 384; 51A;
51E; 71C; 71K; 723;
729; 73C; 740; 742;
744; 74A; 74P; 76A;
835; 976; BD0; RRO

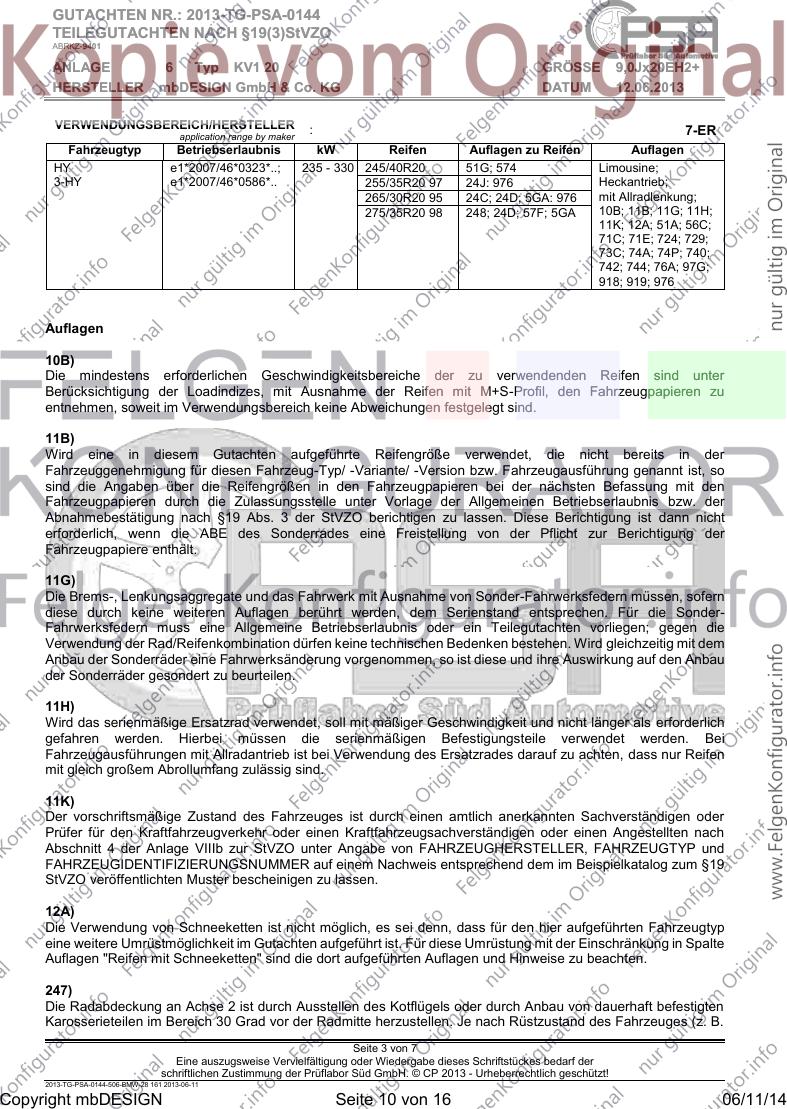

VERWENDUNGSBEREICH/HERSTELLER : 7-ER
application range by maker
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
701, e1*2001/116*0490*.. 155-300 245/35R20 95 51G; 574 Limousine;
7L e1*2007/46*0276*.. 155-400 245/40R20 95 51G; 574 Heckantrieb;
255/35R20 97 24J; 976 ohne Allradlenkung;
265/30R20 95 24C; 24D; 5GA; 976 10B; 11B; 11G; 11H;
275/35R20 98 248; 24D; 57F 11K; 12A; 51A; 56C;
71C; 71E; 724; 729;
73C; 74A; 74P; 740;
742; 744; 76A; 97G;
918; 919; 976
701, e1*2001/116*0490*.. 155-300 245/35R20 51G; 574 Limousine;
7L e1*2007/46*0276*.. 155-400 245/40R20 51G; 574 Heckantrieb;
255/35R20 97 24J: 976 mit Allradlenkung;
265/30R20 95 24C; 24D; 5GA: 976 10B; 11B; 11G; 11H;
275/35R20 98 248; 24D; 57F; 5GA 11K; 12A; 51A; 56C;
71C; 71E; 724; 729;
73C; 74A; 74P; 740;
742; 744; 76A; 97G;
918; 919; 976
Seite 2 von 7
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der Prüflabor Süd GmbH. © CP 2013 - Urheberrechtlich geschützt!
2013-TG-PSA-0144-506-BMW-28 161 2013-06-11
Copyright mbDESIGN Seite 9 von 16 06/11/14
GUTACHTEN NR.: 2013-TG-PSA-0144
TEILEGUTACHTEN NACH §19(3)StVZO
ABRKZ-9401
ANLAGE 6 Typ KV1 20 GRÖSSE 9,0Jx20EH2+
HERSTELLER mbDESIGN GmbH & Co. KG DATUM 12.06.2013
VERWENDUNGSBEREICH/HERSTELLER : 7-ER
application range by maker
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
HY e1*2007/46*0323*..; 235 - 330 245/40R20 51G; 574 Limousine;
3-HY e1*2007/46*0586*.. 255/35R20 97 24J: 976 Heckantrieb;
265/30R20 95 24C; 24D; 5GA: 976 mit Allradlenkung;
275/35R20 98 248; 24D; 57F; 5GA 10B; 11B; 11G; 11H;
11K; 12A; 51A; 56C;
71C; 71E; 724; 729;
73C; 74A; 74P; 740;
742; 744; 76A; 97G;
918; 919; 976
Auflagen
10B)
Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11B)
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt ist, so
sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit den
Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis bzw. der
Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
11G)
Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen, sofern
diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die Sonder-
Fahrwerksfedern muss eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen; gegen die
Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre Auswirkung auf den Anbau
der Sonderräder gesondert zu beurteilen.
11H)
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als erforderlich
gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind.
11K)
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen oder
Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen Angestellten nach
Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER, FAHRZEUGTYP und
FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend dem im Beispielkatalog zum §19
StVZO veröffentlichten Muster bescheinigen zu lassen.
12A)
Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten Fahrzeugtyp
eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist. Für diese Umrüstung mit der Einschränkung in Spalte
Auflagen "Reifen mit Schneeketten" sind die dort aufgeführten Auflagen und Hinweise zu beachten.
247)
Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft befestigten
Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B.
Seite 3 von 7
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der Prüflabor Süd GmbH. © CP 2013 - Urheberrechtlich geschützt!
2013-TG-PSA-0144-506-BMW-28 161 2013-06-11
Copyright mbDESIGN Seite 10 von 16 06/11/14
GUTACHTEN NR.: 2013-TG-PSA-0144
TEILEGUTACHTEN NACH §19(3)StVZO
ABRKZ-9401
ANLAGE 6 Typ KV1 20 GRÖSSE 9,0Jx20EH2+
HERSTELLER mbDESIGN GmbH & Co. KG DATUM 12.06.2013

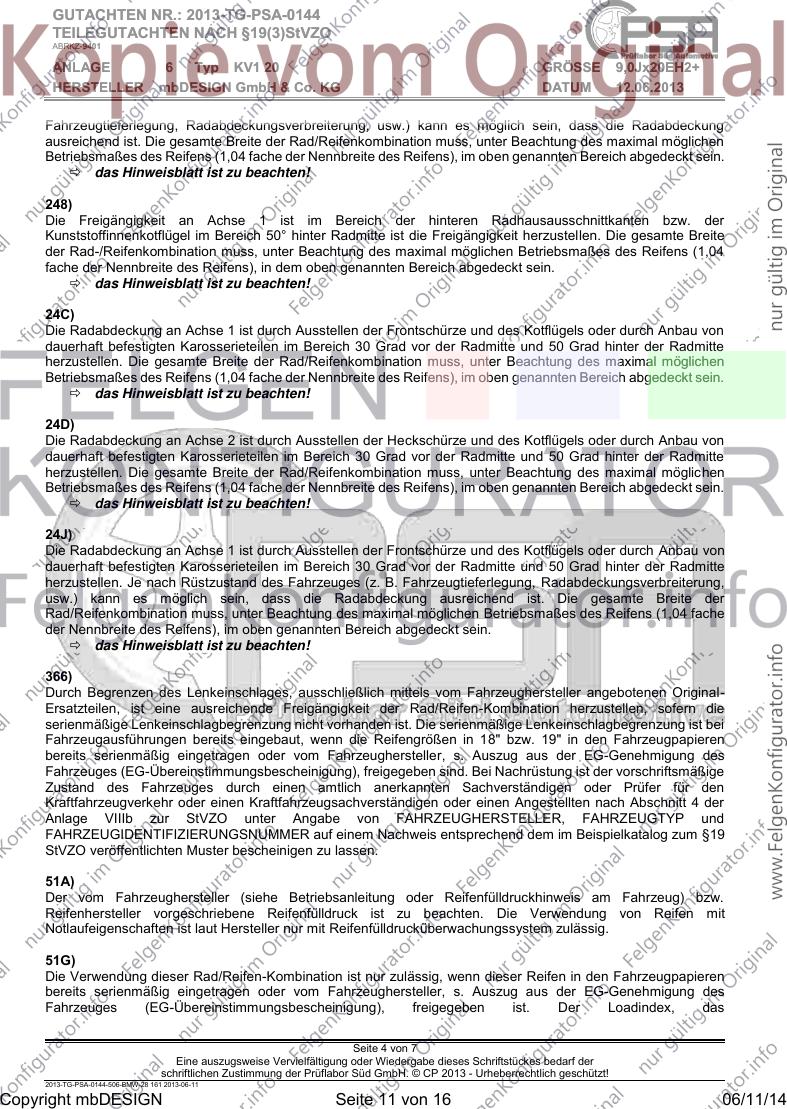

Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung
ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
das Hinweisblatt ist zu beachten!
248)
Die Freigängigkeit an Achse 1 ist im Bereich der hinteren Radhausausschnittkanten bzw. der
Kunststoffinnenkotflügel im Bereich 50° hinter Radmitte ist die Freigängigkeit herzustellen. Die gesamte Breite
der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04
fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
das Hinweisblatt ist zu beachten!
24C)
Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad hinter der Radmitte
herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
das Hinweisblatt ist zu beachten!
24D)
Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad hinter der Radmitte
herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
das Hinweisblatt ist zu beachten!
24J)
Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad hinter der Radmitte
herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung,
usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache
der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
das Hinweisblatt ist zu beachten!
366)
Durch Begrenzen des Lenkeinschlages, ausschließlich mittels vom Fahrzeughersteller angebotenen Original-
Ersatzteilen, ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen, sofern die
serienmäßige Lenkeinschlagbegrenzung nicht vorhanden ist. Die serienmäßige Lenkeinschlagbegrenzung ist bei
Fahrzeugausführungen bereits eingebaut, wenn die Reifengrößen in 18" bzw. 19" in den Fahrzeugpapieren
bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der EG-Genehmigung des
Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben sind. Bei Nachrüstung ist der vorschriftsmäßige
Zustand des Fahrzeuges durch einen amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen Angestellten nach Abschnitt 4 der
Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER, FAHRZEUGTYP und
FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend dem im Beispielkatalog zum §19
StVZO veröffentlichten Muster bescheinigen zu lassen.
51A)
Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten. Die Verwendung von Reifen mit
Notlaufeigenschaften ist laut Hersteller nur mit Reifenfülldrucküberwachungssystem zulässig.
51G)
Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den Fahrzeugpapieren
bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der EG-Genehmigung des
Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der Loadindex, das
Seite 4 von 7
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der Prüflabor Süd GmbH. © CP 2013 - Urheberrechtlich geschützt!
2013-TG-PSA-0144-506-BMW-28 161 2013-06-11
Copyright mbDESIGN Seite 11 von 16 06/11/14
GUTACHTEN NR.: 2013-TG-PSA-0144
TEILEGUTACHTEN NACH §19(3)StVZO
ABRKZ-9401
ANLAGE 6 Typ KV1 20 GRÖSSE 9,0Jx20EH2+
HERSTELLER mbDESIGN GmbH & Co. KG DATUM 12.06.2013

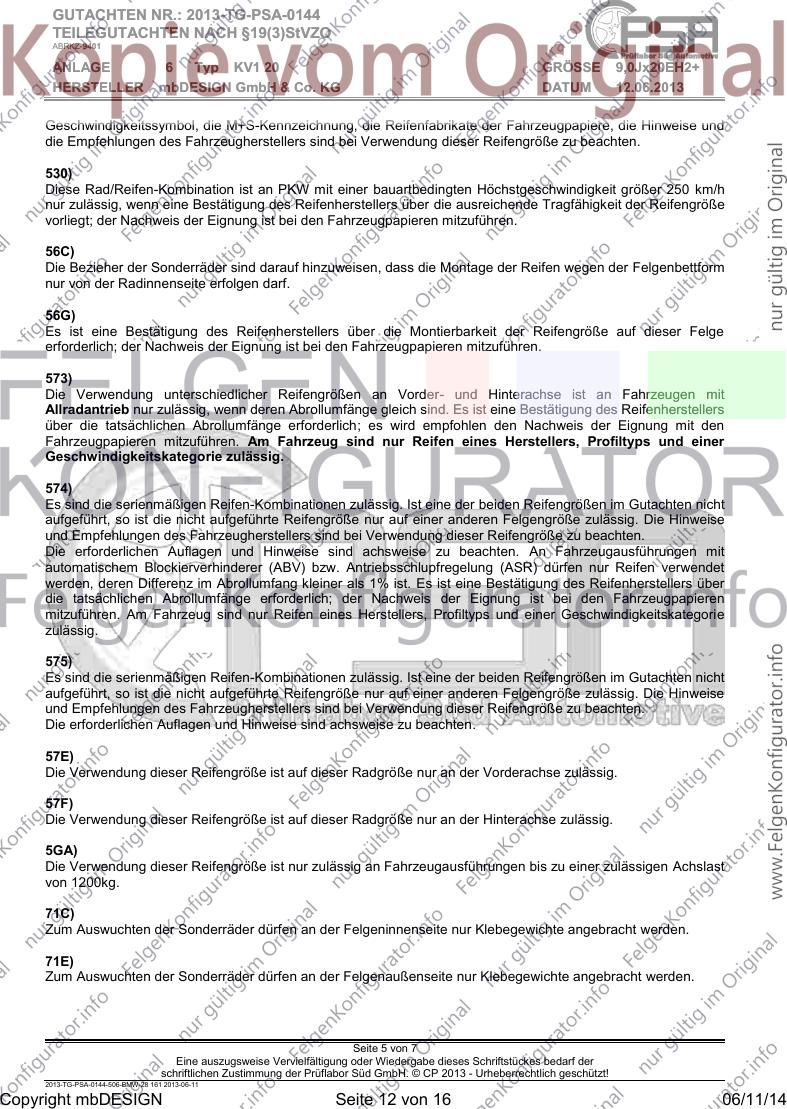

Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der Fahrzeugpapiere, die Hinweise und
die Empfehlungen des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
530)
Diese Rad/Reifen-Kombination ist an PKW mit einer bauartbedingten Höchstgeschwindigkeit größer 250 km/h
nur zulässig, wenn eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der Reifengröße
vorliegt; der Nachweis der Eignung ist bei den Fahrzeugpapieren mitzuführen.
56C)
Die Bezieher der Sonderräder sind darauf hinzuweisen, dass die Montage der Reifen wegen der Felgenbettform
nur von der Radinnenseite erfolgen darf.
56G)
Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich; der Nachweis der Eignung ist bei den Fahrzeugpapieren mitzuführen.
573)
Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind. Es ist eine Bestätigung des Reifenherstellers
über die tatsächlichen Abrollumfänge erforderlich; es wird empfohlen den Nachweis der Eignung mit den
Fahrzeugpapieren mitzuführen. Am Fahrzeug sind nur Reifen eines Herstellers, Profiltyps und einer
Geschwindigkeitskategorie zulässig.
574)
Es sind die serienmäßigen Reifen-Kombinationen zulässig. Ist eine der beiden Reifengrößen im Gutachten nicht
aufgeführt, so ist die nicht aufgeführte Reifengröße nur auf einer anderen Felgengröße zulässig. Die Hinweise
und Empfehlungen des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten. An Fahrzeugausführungen mit
automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung (ASR) dürfen nur Reifen verwendet
werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist eine Bestätigung des Reifenherstellers über
die tatsächlichen Abrollumfänge erforderlich; der Nachweis der Eignung ist bei den Fahrzeugpapieren
mitzuführen. Am Fahrzeug sind nur Reifen eines Herstellers, Profiltyps und einer Geschwindigkeitskategorie
zulässig.
575)
Es sind die serienmäßigen Reifen-Kombinationen zulässig. Ist eine der beiden Reifengrößen im Gutachten nicht
aufgeführt, so ist die nicht aufgeführte Reifengröße nur auf einer anderen Felgengröße zulässig. Die Hinweise
und Empfehlungen des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
57E)
Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
57F)
Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
5GA)
Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen Achslast
von 1200kg.
71C)
Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht werden.
71E)
Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte angebracht werden.
Seite 5 von 7
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der Prüflabor Süd GmbH. © CP 2013 - Urheberrechtlich geschützt!
2013-TG-PSA-0144-506-BMW-28 161 2013-06-11
Copyright mbDESIGN Seite 12 von 16 06/11/14
GUTACHTEN NR.: 2013-TG-PSA-0144
TEILEGUTACHTEN NACH §19(3)StVZO
ABRKZ-9401
ANLAGE 6 Typ KV1 20 GRÖSSE 9,0Jx20EH2+
HERSTELLER mbDESIGN GmbH & Co. KG DATUM 12.06.2013

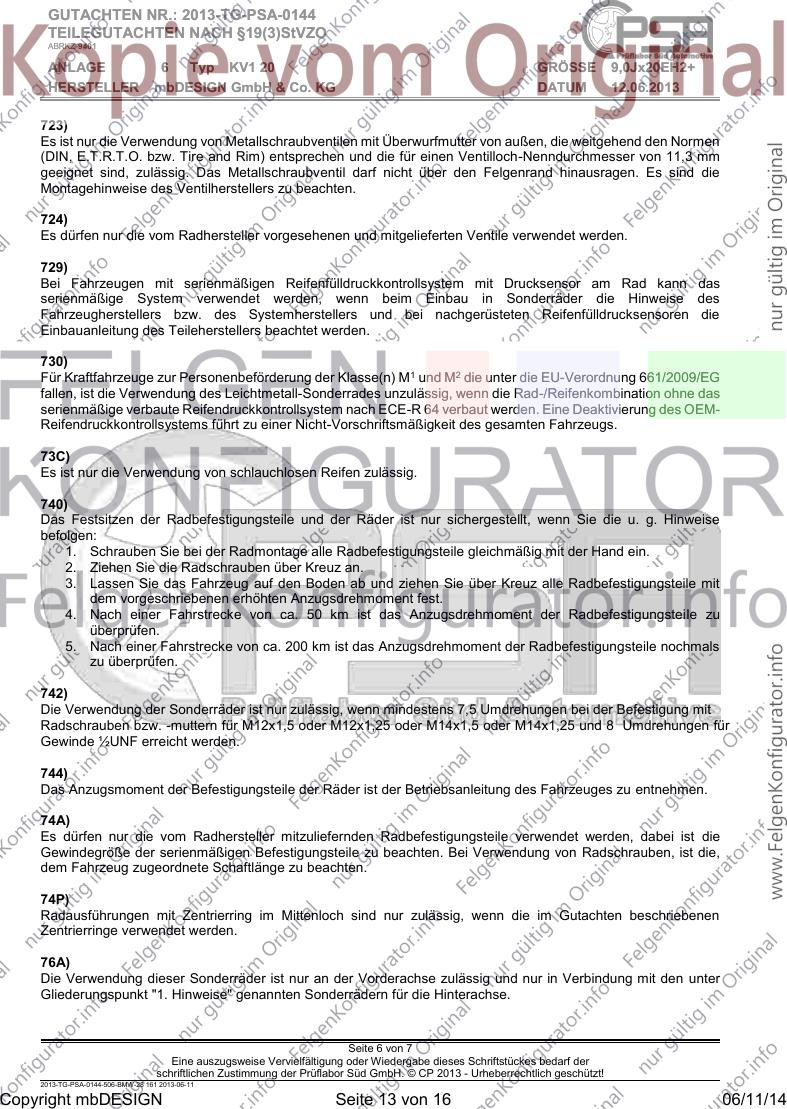

723)
Es ist nur die Verwendung von Metallschraubventilen mit Überwurfmutter von außen, die weitgehend den Normen
(DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser von 11,3 mm
geeignet sind, zulässig. Das Metallschraubventil darf nicht über den Felgenrand hinausragen. Es sind die
Montagehinweise des Ventilherstellers zu beachten.
724)
Es dürfen nur die vom Radhersteller vorgesehenen und mitgelieferten Ventile verwendet werden.
729)
Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Drucksensor am Rad kann das
serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
730)
Für Kraftfahrzeuge zur Personenbeförderung der Klasse(n) M1 und M2 die unter die EU-Verordnung 661/2009/EG
fallen, ist die Verwendung des Leichtmetall-Sonderrades unzulässig, wenn die Rad-/Reifenkombination ohne das
serienmäßige verbaute Reifendruckkontrollsystem nach ECE-R 64 verbaut werden. Eine Deaktivierung des OEM-
Reifendruckkontrollsystems führt zu einer Nicht-Vorschriftsmäßigkeit des gesamten Fahrzeugs.
73C)
Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740)
Das Festsitzen der Radbefestigungsteile und der Räder ist nur sichergestellt, wenn Sie die u. g. Hinweise
befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle Radbefestigungsteile mit
dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile zu
überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile nochmals
zu überprüfen.
742)
Die Verwendung der Sonderräder ist nur zulässig, wenn mindestens 7,5 Umdrehungen bei der Befestigung mit
Radschrauben bzw. -muttern für M12x1,5 oder M12x1,25 oder M14x1,5 oder M14x1,25 und 8 Umdrehungen für
Gewinde ½UNF erreicht werden.
744)
Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu entnehmen.
74A)
Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die
Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die,
dem Fahrzeug zugeordnete Schaftlänge zu beachten.
74P)
Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76A)
Die Verwendung dieser Sonderräder ist nur an der Vorderachse zulässig und nur in Verbindung mit den unter
Gliederungspunkt "1. Hinweise" genannten Sonderrädern für die Hinterachse.
Seite 6 von 7
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der Prüflabor Süd GmbH. © CP 2013 - Urheberrechtlich geschützt!
2013-TG-PSA-0144-506-BMW-28 161 2013-06-11
Copyright mbDESIGN Seite 13 von 16 06/11/14
GUTACHTEN NR.: 2013-TG-PSA-0144
TEILEGUTACHTEN NACH §19(3)StVZO
ABRKZ-9401
ANLAGE 6 Typ KV1 20 GRÖSSE 9,0Jx20EH2+
HERSTELLER mbDESIGN GmbH & Co. KG DATUM 12.06.2013

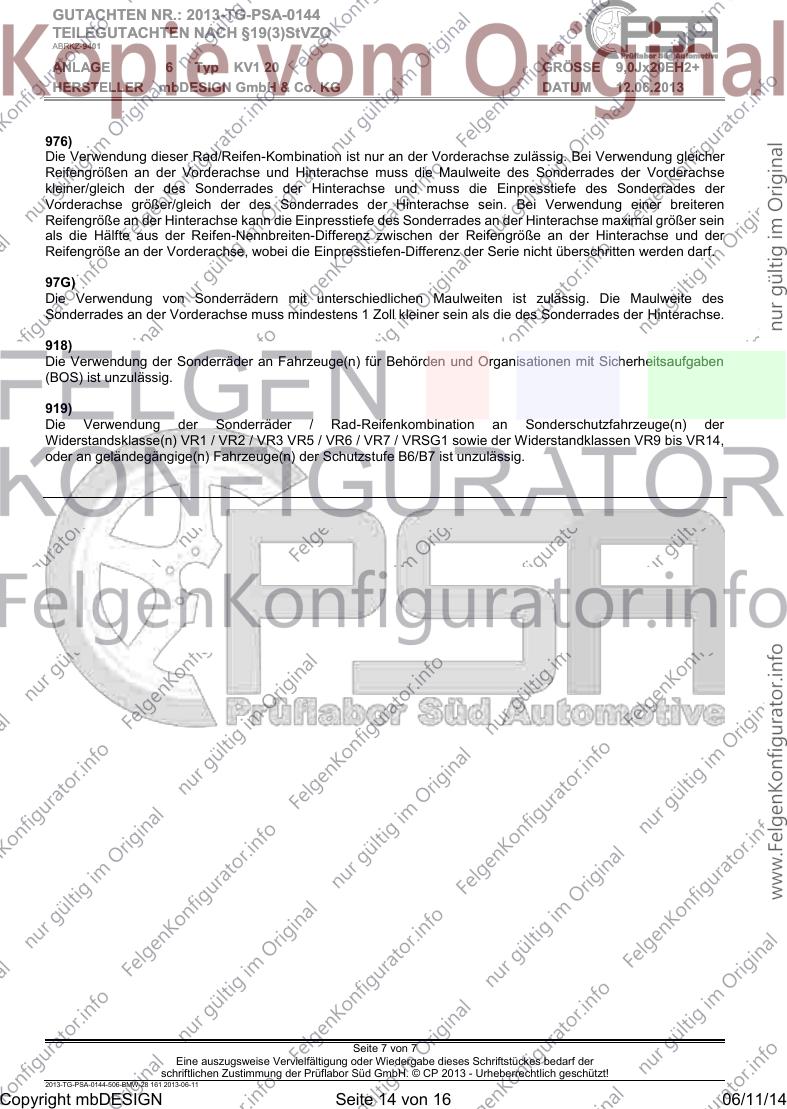

976)
Die Verwendung dieser Rad/Reifen-Kombination ist nur an der Vorderachse zulässig. Bei Verwendung gleicher
Reifengrößen an der Vorderachse und Hinterachse muss die Maulweite des Sonderrades der Vorderachse
kleiner/gleich der des Sonderrades der Hinterachse und muss die Einpresstiefe des Sonderrades der
Vorderachse größer/gleich der des Sonderrades der Hinterachse sein. Bei Verwendung einer breiteren
Reifengröße an der Hinterachse kann die Einpresstiefe des Sonderrades an der Hinterachse maximal größer sein
als die Hälfte aus der Reifen-Nennbreiten-Differenz zwischen der Reifengröße an der Hinterachse und der
Reifengröße an der Vorderachse, wobei die Einpresstiefen-Differenz der Serie nicht überschritten werden darf.
97G)
Die Verwendung von Sonderrädern mit unterschiedlichen Maulweiten ist zulässig. Die Maulweite des
Sonderrades an der Vorderachse muss mindestens 1 Zoll kleiner sein als die des Sonderrades der Hinterachse.
918)
Die Verwendung der Sonderräder an Fahrzeuge(n) für Behörden und Organisationen mit Sicherheitsaufgaben
(BOS) ist unzulässig.
919)
Die Verwendung der Sonderräder / Rad-Reifenkombination an Sonderschutzfahrzeuge(n) der
Widerstandsklasse(n) VR1 / VR2 / VR3 VR5 / VR6 / VR7 / VRSG1 sowie der Widerstandklassen VR9 bis VR14,
oder an geländegängige(n) Fahrzeuge(n) der Schutzstufe B6/B7 ist unzulässig.
Seite 7 von 7
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der Prüflabor Süd GmbH. © CP 2013 - Urheberrechtlich geschützt!
2013-TG-PSA-0144-506-BMW-28 161 2013-06-11
Copyright mbDESIGN Seite 14 von 16 06/11/14
GUTACHTEN NR.: 2013-TG-PSA-0144
TEILEGUTACHTEN NACH §19(3)StVZO
ANLAGE RADABDECKUNG Typ KV1 20 GRÖSSE 9,0Jx20EH2+
HERSTELLER mbDESIGN GmbH & Co. KG DATUM 12.06.2013

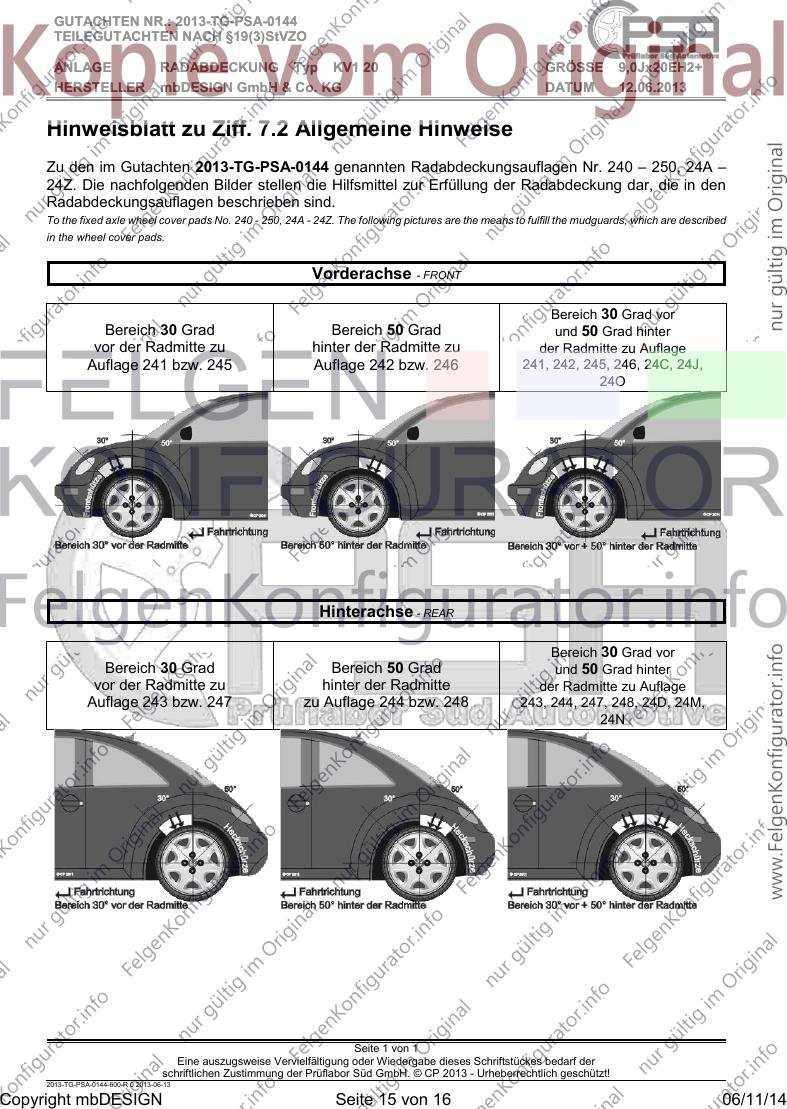

Hinweisblatt zu Ziff. 7.2 Allgemeine Hinweise
Zu den im Gutachten 2013-TG-PSA-0144 genannten Radabdeckungsauflagen Nr. 240 – 250, 24A –
24Z. Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den
Radabdeckungsauflagen beschrieben sind.
To the fixed axle wheel cover pads No. 240 - 250, 24A - 24Z. The following pictures are the means to fulfill the mudguards, which are described
in the wheel cover pads.
Vorderachse - FRONT
Bereich 30 Grad vor
Bereich 30 Grad Bereich 50 Grad und 50 Grad hinter
vor der Radmitte zu hinter der Radmitte zu der Radmitte zu Auflage
Auflage 241 bzw. 245 Auflage 242 bzw. 246 241, 242, 245, 246, 24C, 24J,
24O
Hinterachse - REAR
Bereich 30 Grad vor
Bereich 30 Grad Bereich 50 Grad und 50 Grad hinter
vor der Radmitte zu hinter der Radmitte der Radmitte zu Auflage
Auflage 243 bzw. 247 zu Auflage 244 bzw. 248 243, 244, 247, 248, 24D, 24M,
24N
Seite 1 von 1
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der Prüflabor Süd GmbH. © CP 2013 - Urheberrechtlich geschützt!
2013-TG-PSA-0144-600-R 0 2013-06-13
Copyright mbDESIGN Seite 15 von 16 06/11/14
GUTACHTEN NR.: 2013-TG-PSA-0144
TEILEGUTACHTEN NACH §19(3)StVZO
ANLAGE KAROSSERIE Typ KV1 20 GRÖSSE 9,0Jx20EH2+
HERSTELLER mbDESIGN GmbH & Co. KG DATUM 12.06.2013
Hinweisblatt zu Ziff. 7.2. Allgemeine Hinweise
Zu den im Gutachten 2013-TG-PSA-0144 genannten Karosserieauflagen Nr. 250 ff. für Achse -1- und
260 ff. für Achse -2-. Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung
dar, die in den Karosserieauflagen beschrieben sind.
Into the expert report 2013-TG-PSA-0144 said body runs No. 250 for axle -1 – ff. and 260 for axle -2 -. The following pictures are the means
to fulfill the mudguards the pads are described in the body.
Grafik Darstellung - GRAPHIC REPRESENTATION
Vorderachse - FRONT
Auflage Wert „X“ in mm Wert „Y“ in mm Wert „Z“ in mm
250 200 200 --
251 200 200 15
252 -- -- 10
Hinterachse- REAR
Auflage Wert „X“ in mm Wert „Y“ in mm Wert „Z“ in mm
260 200 200 --
261 200 200 15
262 -- -- 10
Seite 1 von 1
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der Prüflabor Süd GmbH. © CP 2013 - Urheberrechtlich geschützt!
2013-TG-PSA-0144-601-K 342 2013-06-13
Copyright mbDESIGN Seite 16 von 16 06/11/14
