Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49742
Gerät: Sonderräder für Personenkraftwagen
8,5 J x 19 H2
Typ: XA01
Inhaber der ABE BBS GmbH
und Hersteller: DE-77761 Schiltach
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 49742
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 49742
Die ABE-Nr. 49742 erstreckt sich auf die Sonderräder 8,5 J x 19 H2 , Typ XA01, in den
Ausführungen wie im Gutachten Nr. 55011814 (1. Ausfertigung) vom 05.03.2014
beschrieben.
Die Sonderräder dürfen nur zur Verwendung mit den in den Anlagen Nr. 1 bis 11 des
Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Sonderrades,
das Herstelldatum (Monat, Jahr),
das Typzeichen und
die Einpreßtiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im übrigen gelten die im beiliegenden Gutachten nebst Anlagen der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 05.03.2014
festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 24.03.2014
Im Auftrag
Frederik Maß
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Gutachten Nr. 55011814 (1. Ausfertigung), zur Genehmigung vorgelegt am: 05.03.2014
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 49742
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den
Genehmigungsunterlagen genau übereinstimmen. Mit dem zugeteilten
Typzeichen/Prüfzeichen dürfen die Fahrzeugteile nur gekennzeichnet werden, die den
Genehmigungsunterlagen in jeder Hinsicht entsprechen.
Änderungen an den Einzelerzeugnissen sind nur mit ausdrücklicher Zustimmung des
Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Das Kraftfahrt-Bundesamt ist unverzüglich zu benachrichtigen, wenn die reihenweise
Fertigung oder der Vertrieb der genehmigten Einrichtung innerhalb eines Jahres oder
endgültig oder länger als ein Jahr eingestellt wird. Die Aufnahme der Fertigung oder des
Vertriebs ist dann dem Kraftfahrt-Bundesamt unaufgefordert innerhalb eines Monats
mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten – auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung dieser Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
GUTACHTEN zur ABE Nr. 49742 nach §22 StVZO
Gutachten Nr. 55011814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5 J x 19 H2 Typ XA01
Hersteller BBS GmbH
Seite 1 von 3
Auftraggeber BBS GmbH
Welschdorf 220
77761 Schiltach
01 102 100140
Prüfgegenstand PKW-Sonderrad
Typ XA01
Radgröße 8,5 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
XA0101 XA01 XA0101 / 09.23.445 Ø57 5/112/57,1 32 780 2255 1/2014
XA0102 XA01 XA0102 / 09.23.445 Ø57 5/112/57,1 46 750 2255 1/2014
XA0101 XA01 XA0101 / 5/112/66,6 32 780 2255 1/2014
09.23.444 Ø66.5 für M-Benz bzw.
09.23.607 Ø66.5 für Audi
XA0102 XA01 XA0102 / 5/112/66,6 46 750 2255 1/2014
09.23.444 Ø66.5 für M-Benz bzw.
09.23.607 Ø66.5 für Audi
XA0104 XA01 XA0104 / 09.23.412 Ø60.0 5/114,3/60,1 45 750 2255 1/2014
XA0104 XA01 XA0104 / 09.23.433 Ø64.0 5/114,3/64,1 45 750 2255 1/2014
XA0104 XA01 XA0104 / 09.23.413 Ø66.0 5/114,3/66,1 45 750 2255 1/2014
XA0104 XA01 XA0104 / 09.23.414 Ø67.0 5/114,3/67,1 45 750 2255 1/2014
XA0103 XA01 XA0103 / 09.23.630 Ø64.1 5/120/64,1 32 800 2255 1/2014
XA0103 XA01 XA0103 / 09.23.414 Ø67.0 5/120/67,1 32 800 2255 1/2014
XA0103 XA01 XA0103 / 09.23.490 Ø72.5 5/120/72,6 32 800 2255 1/2014
Kennzeichnung
KBA-Nummer 49742
Herstellerzeichen BBS
Radtyp und Ausführung XA01 (s.o.)
Radgröße 8.5 J x 19 H2
Einpreßtiefe ET (s.o.)
Herkunftsmerkmal MADE IN GERMANY
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49742 nach §22 StVZO
Gutachten Nr. 55011814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5 J x 19 H2 Typ XA01
Hersteller BBS GmbH
Seite 2 von 3
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/112 32 780 2255
5/120 32 800 2255
5/112 46 750 2255
5/114,3 45 750 2255
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 215/35R19 32 800
5/114,3 215/35R19 45 750
5/112 215/35R19 32 780
5/112 215/35R19 46 750
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 285/40R19 32 800
5/114,3 285/40R19 45 750
5/112 285/40R19 32 780
5/112 285/40R19 46 750
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 12,5 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfungen des Sonderradtyps wurden von der TÜV SÜD Automotive GmbH in
München ab Januar 2014 durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49742 nach §22 StVZO
Gutachten Nr. 55011814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5 J x 19 H2 Typ XA01
Hersteller BBS GmbH
Seite 3 von 3
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Radzeichnung XA0101-W-MACH_01 11.10.2013
mit Änderung vom 12.11.2013
Runddrahtsprengring 09 23 409_06 09.04.1992
mit Änderung vom 05.07.2000
Zentrierringzeichnung 09 23 412_21 13.09.2013
mit Änderung vom 20.02.2014
Befestigungsmittelzeichnung 09 23 447_02 16.08.2006
mit Änderung vom 16.08.2006
Befestigungsmittelzeichnung 09 23 037_03 06.11.2006
mit Änderung vom 21.11.2006
Befestigungsmittelzeichnung 09 23 417_04 22.09.1992
mit Änderung vom 16.10.2009
Nabenkappenzeichnung 09 24 244_06 16.11.2011
mit Änderung vom 16.11.2011
Befestigungsmittelzeichnung 09 23 004_02 23.08.2006
mit Änderung vom 23.08.2006
Radzeichnung XA0102-W-MACH_01 14.10.2013
mit Änderung vom 11.12.2013
Radzeichnung XA0103-W-MACH_00 14.10.2013
Radzeichnung XA0104-W-MACH_00 14.10.2014
Beschreibung - 23.01.2014
Befestigungsmittelzeichnung 09 23 518_00 01.03.2003
mit Änderung vom 28.10.2008
Verwendungsbereich Anlage 1 - 11
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. März 2014
Bohlander 00207248.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49742 nach §22 StVZO

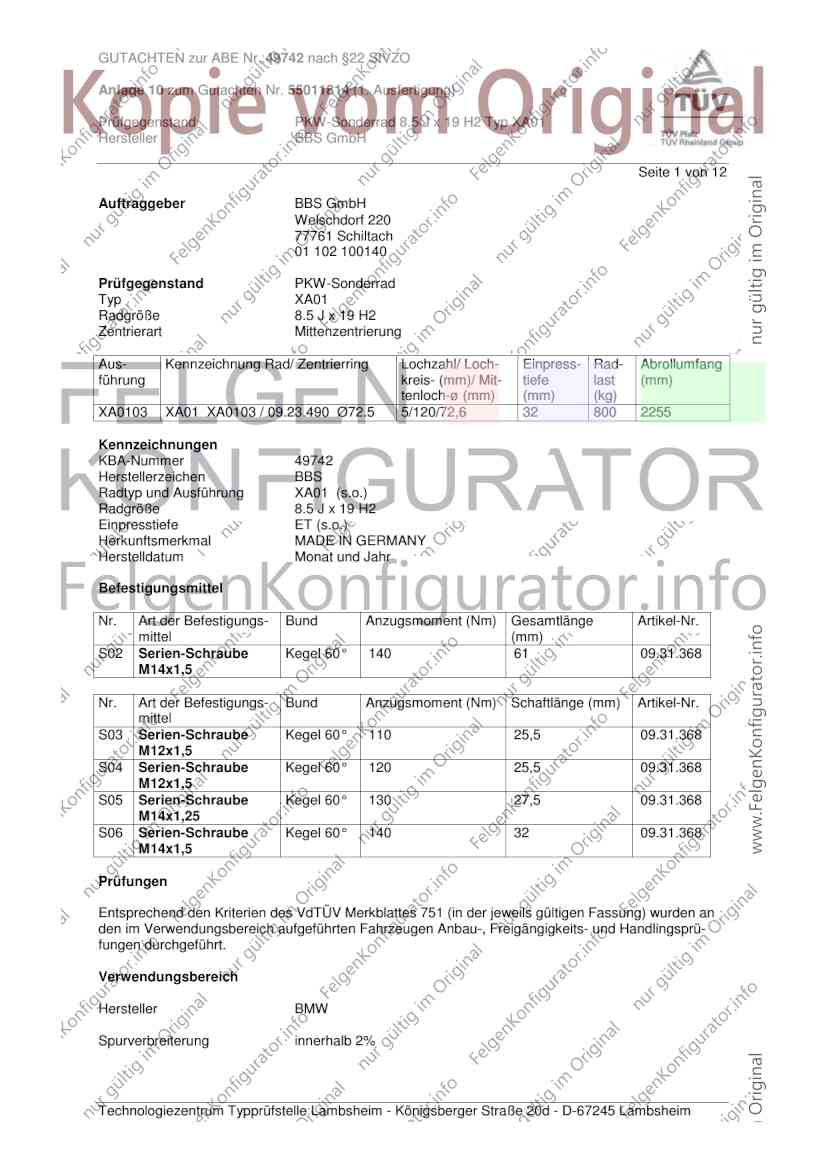

Anlage 10 zum Gutachten Nr. 55011814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5 J x 19 H2 Typ XA01
Hersteller BBS GmbH
Seite 1 von 12
Auftraggeber BBS GmbH
Welschdorf 220
77761 Schiltach
01 102 100140
Prüfgegenstand PKW-Sonderrad
Typ XA01
Radgröße 8.5 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
XA0103 XA01 XA0103 / 09.23.490 Ø72.5 5/120/72,6 32 800 2255
Kennzeichnungen
KBA-Nummer 49742
Herstellerzeichen BBS
Radtyp und Ausführung XA01 (s.o.)
Radgröße 8.5 J x 19 H2
Einpresstiefe ET (s.o.)
Herkunftsmerkmal MADE IN GERMANY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungs- Bund Anzugsmoment (Nm) Gesamtlänge Artikel-Nr.
mittel (mm)
S02 Serien-Schraube Kegel 60° 140 61 09.31.368
M14x1,5
Nr. Art der Befestigungs- Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
mittel
S03 Serien-Schraube Kegel 60° 110 25,5 09.31.368
M12x1,5
S04 Serien-Schraube Kegel 60° 120 25,5 09.31.368
M12x1,5
S05 Serien-Schraube Kegel 60° 130 27,5 09.31.368
M14x1,25
S06 Serien-Schraube Kegel 60° 140 32 09.31.368
M14x1,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49742 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55011814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5 J x 19 H2 Typ XA01
Hersteller BBS GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 215/35R19 K1c K2b T85 0A1 A01 A02
182, 1C 100-240 225/35R19 Cbo K14 K1c K2b T84 T88 A04 A05 A07
e1*2001/116*0352*.., 100-240 235/35R19 Cbo G73 K14 K1c K2a K2b K44 A08 A09 A12
e1*2007/46*0277*00- 100-240 255/30R19 K2c K44 R03 T91 A19 A99 Cbo
07 Cpe K41 K42
- Coupé, Cabrio K43 V19 S03
- incl. Facelift 2011
BMW 1er-Reihe 85-125 215/35R19 K1c K2b K41 K42 K43 T85 0A1 A01 A02
187 85-195 225/35R19 K14 K1c K2b K41 K42 K43 T84 T88 A04 A05 A07
e1*2001/116* 85-195 235/35R19 G73 K14 K1c K2c K41 K42 K43 K44 A08 A09 A12
0287*00-09 T87 A19 A99 V19
85-195 255/30R19 K2c K42 K44 R03 T91 S03
BMW 1er-Reihe 66-125 215/35R19 K1c K2b T85 0A1 A01 A02
187, 1K2, 1K4 66-195 225/35R19 K14 K1c K2b T84 T88 A04 A05 A07
e1*2001/116* 66-195 235/35R19 G73 K14 K1c K2c K44 T87 A08 A09 A12
0287*10-.., 66-195 255/30R19 K2c K44 R03 T91 A19 A99 K41
e1*2007/46*, K42 K43 V19
0273*00-03, S03
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 70-175 225/35R19 K1c K2c K5d K5i K6i K7a K8e T88 0A1 A01 A02
1K2 70-175 235/35R19 K1c K2c K5d K5i K6g K6i K7a K8m A04 A05 A07
e1*2007/46*0273*04-.. T87 T91 A08 A09 A12
- ab Modelljahr 2013 A19 A58 A99
- 3 Türer B01 V19 Y84
S05
BMW 1er-Reihe 70-175 225/35R19 K1c K2c K5d K5i K6i K7a K8e T88 0A1 A01 A02
1K4 70-175 235/35R19 K1c K2c K5d K5i K6g K6i K7a K8m A04 A05 A07
e1*2007/46*0283*04-.. T87 T91 A08 A09 A12
- ab Modelljahr 2012 A19 A58 A99
- 5 Türer B01 V19 Y85
S05
BMW 3er GT 100-240 225/45R19 A32 T92 T96 0A1 A02 A04
3-V 100-240 235/40R19 A90 T92 T96 A05 A07 A08
e1*2007/46*0559*.. 100-240 245/40R19 A01 A12 K1a K2b A09 A19 A58
100-240 255/40R19 A01 A12 K1a K2b A99 Flh V19
S05
BMW 3er-Allrad 135-170 225/35R19 K1c K2b K41 K42 K44 K56 T84 T88 0A1 A01 A02
346X 135-170 235/35R19 G01 K1c K2b K41 K42 K44 K56 T87 A04 A05 A07
e1*98/14*,2001/116* T91 A08 A09 A12
0144*.. 135-170 245/30R19 K1c K2c K41 K42 K44 K56 T89 A19 A99 Car
135-170 255/30R19 K2c K42 K44 K56 R03 T91 Lim V19 S03
BMW 3er-Compact 85-141 225/35R19 K41 K42 K56 T84 T88 0A1 A01 A02
346K 85-141 235/35R19 G01 K41 K42 K45 K56 T87 T91 A04 A05 A07
e1*98/14*0167*.., 85-141 245/30R19 K41 K42 K44 K56 T89 A08 A09 A12
e1*2001/116*0167*.. 85-141 255/30R19 K42 K44 K56 R03 A19 A99 K1c
K2c V19 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49742 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55011814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5 J x 19 H2 Typ XA01
Hersteller BBS GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 77-170 225/35R19 K2b K41 K44 K56 T84 T88 0A1 A01 A02
346C, 346R 77-170 235/35R19 G01 K2b K41 K44 K56 T87 T91 A04 A05 A07
e1*98/14,2001/116* 77-170 245/30R19 K2c K41 K44 K56 T89 A08 A09 A12
0112, 0146*.. 77-170 255/30R19 K2c K44 K56 R03 T87 T91 A19 A99 Cbo
Cpe K1c K42
V19 S03
BMW 3er-Reihe 77-170 225/35R19 K2b K41 K44 K56 T84 T88 0A1 A01 A02
346L 77-170 235/35R19 G01 K2b K41 K44 K56 T87 T91 A04 A05 A07
e1*97/27*0097*.., 77-170 245/30R19 K2c K41 K44 K56 T89 A08 A09 A12
e1*98/14*0097*.. 77-170 255/30R19 K2c K44 K56 R03 T87 T91 A19 A99 Car
K1c K42 Lim
V19 S03
BMW 3er-Reihe 85-160 245/30R19 A01 Car K1c K41 K42 T89 0A1 A02 A04
390L, -/X 85-225 225/35R19 Car Lim R02 T84 T88 A05 A07 A08
e1*2001/116* 85-225 225/35R19 Lim R03 T88 A09 A12 A19
0308*00-08, 85-225 235/35R19 A01 Car G01 K1c Lim T87 T91 A99 V19 S03
0344*00-05 85-225 245/30R19 A01 K1c K41 K42 Lim T89
85-225 255/30R19 A01 Car K42 Lim R03 T91
BMW 3er-Reihe 85-160 245/30R19 A01 Car K1a K2b K6a T89 0A1 A02 A04
390L, -/X, 3L, 3K, 3K- 85-240 225/35R19 Car Lim R02 T84 T88 A05 A07 A08
N1 85-240 225/35R19 Lim R03 T84 T88 A09 A12 A19
e1*2001/116* 85-240 235/35R19 A01 Car G01 Lim T87 T91 A99 V19 S03
0308*09-..,0344*06-.. 85-240 245/30R19 A01 K1a K2b K6a Lim T89
e1*2007/46* 85-240 255/30R19 A01 Car K2b K6b Lim R03 T87 T91
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 105-145 245/30R19 Cbo K1c K41 K42 T89 0A1 A01 A02
392C, 390X, 3C 90-240 225/35R19 Cbo Cpe K1c R02 T84 T88 A04 A05 A07
e1*2001/116*0346*.., 90-240 225/35R19 Cpe R03 T84 T88 A08 A09 A12
e1*2001/116*0344*..; 90-240 235/35R19 Cbo Cpe G01 K1c K41 T87 T91 A19 A99 V19
e1*2007/46* 90-240 245/30R19 Cpe K1c K41 K42 T89 S03
0316*00-07 90-240 255/30R19 Cbo Cpe K42 R03 T91
- Coupé/Cabrio
BMW 3er-Reihe 75-142 225/35R19 G01 K1c K2b K41 K42 K45 K46 K56 0A1 A01 A02
3B, 3/B A04 A05 A07
F920, A08 A09 A12
e1*93/81*0016*.. A19 A99 Cbo
Cpe L02 R70
S03
BMW 3er-Reihe 66-142 225/35R19 G01 K1c K2b K41 K42 K45 K46 K56 0A1 A01 A02
3C, 3/C A04 A05 A07
F547, A08 A09 A12
e1*93/81*0015*.. A19 A99 Car
L02 Lim Nco
S03

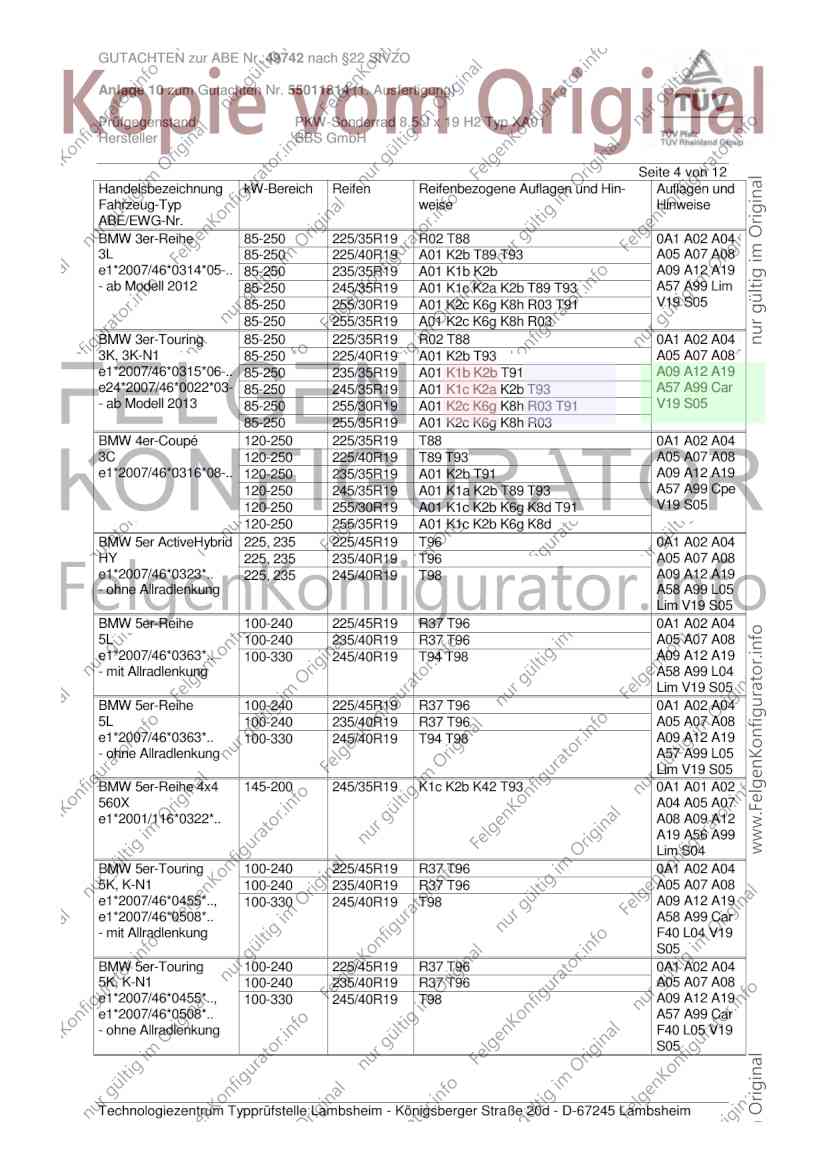

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49742 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55011814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5 J x 19 H2 Typ XA01
Hersteller BBS GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 85-250 225/35R19 R02 T88 0A1 A02 A04
3L 85-250 225/40R19 A01 K2b T89 T93 A05 A07 A08
e1*2007/46*0314*05-.. 85-250 235/35R19 A01 K1b K2b A09 A12 A19
- ab Modell 2012 85-250 245/35R19 A01 K1c K2a K2b T89 T93 A57 A99 Lim
85-250 255/30R19 A01 K2c K6g K8h R03 T91 V19 S05
85-250 255/35R19 A01 K2c K6g K8h R03
BMW 3er-Touring 85-250 225/35R19 R02 T88 0A1 A02 A04
3K, 3K-N1 85-250 225/40R19 A01 K2b T93 A05 A07 A08
e1*2007/46*0315*06-.. 85-250 235/35R19 A01 K1b K2b T91 A09 A12 A19
e24*2007/46*0022*03- 85-250 245/35R19 A01 K1c K2a K2b T93 A57 A99 Car
- ab Modell 2013 85-250 255/30R19 A01 K2c K6g K8h R03 T91 V19 S05
85-250 255/35R19 A01 K2c K6g K8h R03
BMW 4er-Coupé 120-250 225/35R19 T88 0A1 A02 A04
3C 120-250 225/40R19 T89 T93 A05 A07 A08
e1*2007/46*0316*08-.. 120-250 235/35R19 A01 K2b T91 A09 A12 A19
120-250 245/35R19 A01 K1a K2b T89 T93 A57 A99 Cpe
120-250 255/30R19 A01 K1c K2b K6g K8d T91 V19 S05
120-250 255/35R19 A01 K1c K2b K6g K8d
BMW 5er ActiveHybrid 225, 235 225/45R19 T96 0A1 A02 A04
HY 225, 235 235/40R19 T96 A05 A07 A08
e1*2007/46*0323*.. 225, 235 245/40R19 T98 A09 A12 A19
- ohne Allradlenkung A58 A99 L05
Lim V19 S05
BMW 5er-Reihe 100-240 225/45R19 R37 T96 0A1 A02 A04
5L 100-240 235/40R19 R37 T96 A05 A07 A08
e1*2007/46*0363*.. 100-330 245/40R19 T94 T98 A09 A12 A19
- mit Allradlenkung A58 A99 L04
Lim V19 S05
BMW 5er-Reihe 100-240 225/45R19 R37 T96 0A1 A02 A04
5L 100-240 235/40R19 R37 T96 A05 A07 A08
e1*2007/46*0363*.. 100-330 245/40R19 T94 T98 A09 A12 A19
- ohne Allradlenkung A57 A99 L05
Lim V19 S05
BMW 5er-Reihe 4x4 145-200 245/35R19 K1c K2b K42 T93 0A1 A01 A02
560X A04 A05 A07
e1*2001/116*0322*.. A08 A09 A12
A19 A56 A99
Lim S04
BMW 5er-Touring 100-240 225/45R19 R37 T96 0A1 A02 A04
5K, K-N1 100-240 235/40R19 R37 T96 A05 A07 A08
e1*2007/46*0455*.., 100-330 245/40R19 T98 A09 A12 A19
e1*2007/46*0508*.. A58 A99 Car
- mit Allradlenkung F40 L04 V19
S05
BMW 5er-Touring 100-240 225/45R19 R37 T96 0A1 A02 A04
5K, K-N1 100-240 235/40R19 R37 T96 A05 A07 A08
e1*2007/46*0455*.., 100-330 245/40R19 T98 A09 A12 A19
e1*2007/46*0508*.. A57 A99 Car
- ohne Allradlenkung F40 L05 V19
S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49742 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55011814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5 J x 19 H2 Typ XA01
Hersteller BBS GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 5er-Touring 4x4 145-200 245/35R19 K1c K2b K42 T93 0A1 A01 A02
560X A04 A05 A07
e1*2001/116*0322*.. A08 A09 A12
A19 A56 A99
Car S04
BMW 6er-Reihe 230, 235 225/45R19 T96 0A1 A02 A04
6C 230, 235 235/40R19 T96 A05 A07 A08
e1*2007/46*0562*.. 230-330 245/40R19 T94 A09 A12 A19
A99 Cbo Cpe
L06 V19 S05
BMW X1 85-190 225/40R19 T89 T93 0A1 A02 A04
X1, X-N1, X1-N1 85-190 235/35R19 T91 A05 A07 A08
e1*2007/46*0275*..; 85-190 255/35R19 A01 K2b R03 T92 T96 A09 A12 A19
e1*2007/46*0454*..; A99 V19 S04
e24*2007/46*0024*..
BMW X3 100-190 235/45R19 R37 T95 T99 0A1 A02 A04
X3, X-N1 100-230 245/45R19 A01 K1a K2b A05 A07 A08
e1*2007/46*0512*..; 100-230 255/40R19 A01 K1a K1b K2b K6v T00 T96 A09 A12 A19
e1*2007/46*0454*.. A99 B90 S05
BMW X3 100-210 235/45R19 T95 T99 0A1 A02 A04
X83 100-210 245/40R19 A01 K1b K2b T94 T98 A05 A07 A08
e1*2001/116*0249*.. 100-210 255/40R19 A01 K1b K2b A09 A12 A19
A99 V19 S06
BMW X5 135-235 255/45R19 K1a K2b R37 T00 160 0A1 A01 A02
X53 135-235 255/50R19 K1a K2b 160 A04 A05 A07
e1*98/14*0153*.., 135-235 275/45R19 K1a K2b K45 160 A07 A08 A09
e1*2001/116*0153*.. 135-235 285/45R19 K1a K2b K45 R70 160 A12 A19 A99
135-265 255/50R19 K1a KMV M+S 160 V19 S02
BMW Z3 141-170 225/35R19 Cbo Cpe L02 0A1 A01 A02
R/C 141-170 235/35R19 Cbo Cpe G01 L02 A04 A05 A07
e1*93/81*0029*.., 141-170 255/30R19 Cbo Cpe K42 R03 A08 A09 A12
e1*98/14*0029*.. 141-170 265/30R19 Cbo Cpe G01 K42 K56 R03 R70 A19 A99 K1c
85-110 225/35R19 Cbo K2b K42 K46 L02 K43 K45 K71
85-110 235/35R19 Cbo G01 K2b K42 K46 L02 V19 S03
85-125 225/35R19 Cbo L02 R70
85-125 235/35R19 Cbo G01 L02
85-125 255/30R19 Cbo K42 R03 Z3N
85-125 265/30R19 Cbo G01 K42 K56 R03 R70 Z3N
BMW Z4 110-195 225/35R19 K14 K1c K2b 0A1 A01 A02
Z85 110-195 235/35R19 G01 K14 K1c K2b K41 A04 A05 A07
e1*2001/116*0219*.. 110-195 245/30R19 K14 K1c K2c K42 A08 A09 A12
110-195 255/30R19 K2c K42 K56 R03 A19 A99 Cbo
110-195 265/30R19 K2c K42 K56 R03 R70 Cpe V19 S03
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49742 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55011814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5 J x 19 H2 Typ XA01
Hersteller BBS GmbH
Seite 6 von 12
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so
sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49742 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55011814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5 J x 19 H2 Typ XA01
Hersteller BBS GmbH
Seite 7 von 12

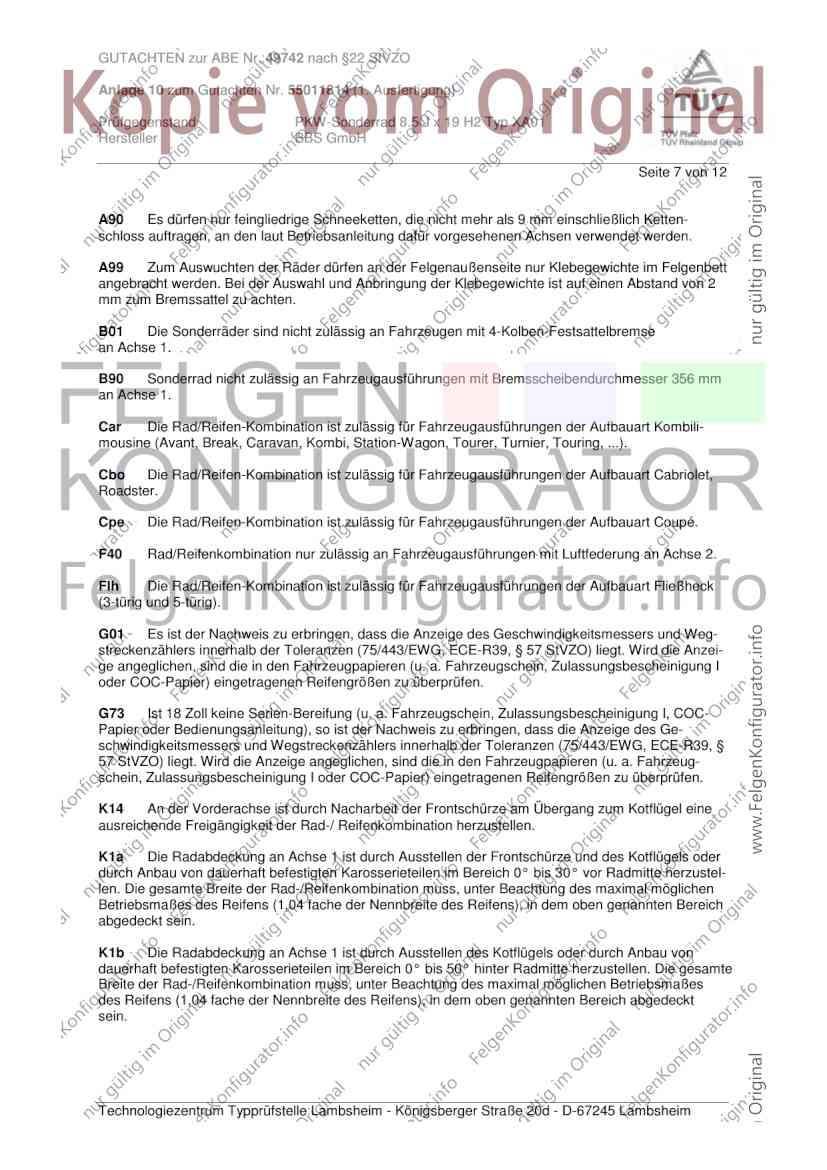

A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, §
57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49742 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55011814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5 J x 19 H2 Typ XA01
Hersteller BBS GmbH
Seite 8 von 12

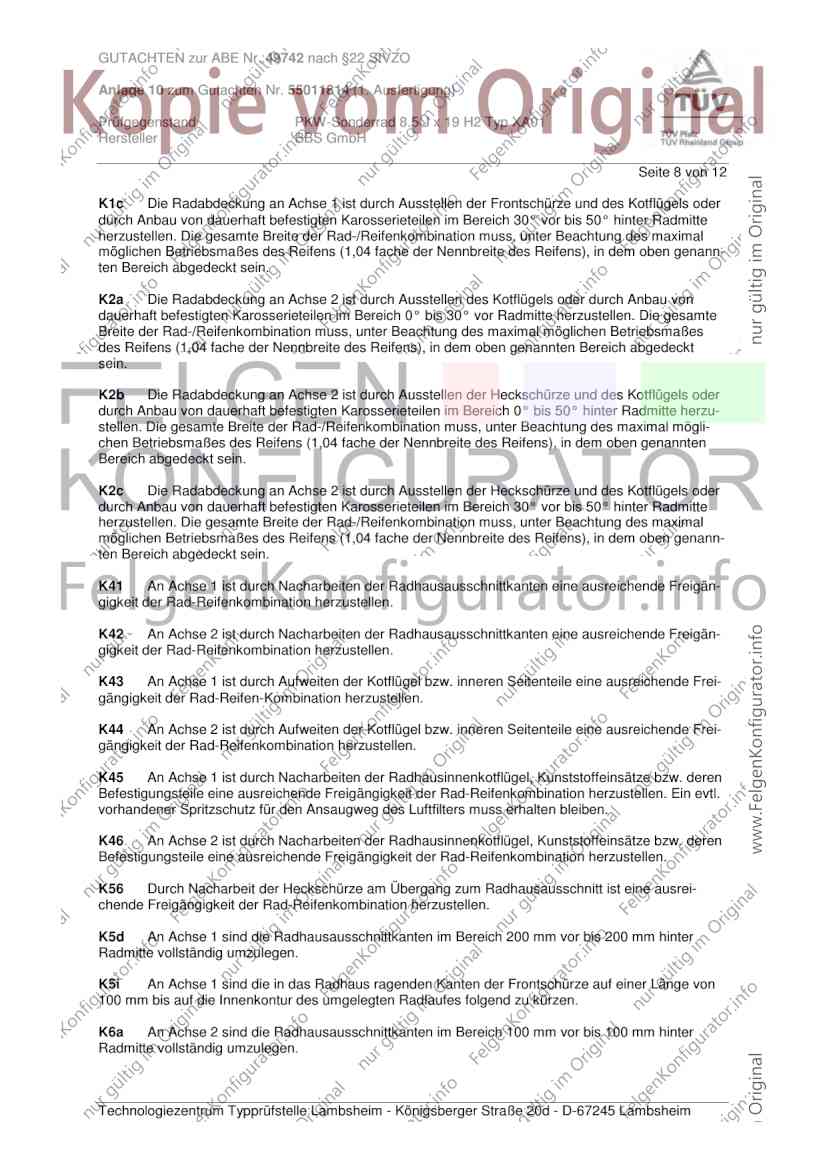

K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49742 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55011814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5 J x 19 H2 Typ XA01
Hersteller BBS GmbH
Seite 9 von 12
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K71 An der Vorderachse ist die Frontschürze am Übergang zum Radhausauschnitt nachzuarbei-
ten.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Nco Die Rad/Reifen-Kombination ist nicht zulässig für Fahrzeugausführungen der Aufbauart Com-
pact.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49742 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55011814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5 J x 19 H2 Typ XA01
Hersteller BBS GmbH
Seite 10 von 12
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49742 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55011814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5 J x 19 H2 Typ XA01
Hersteller BBS GmbH

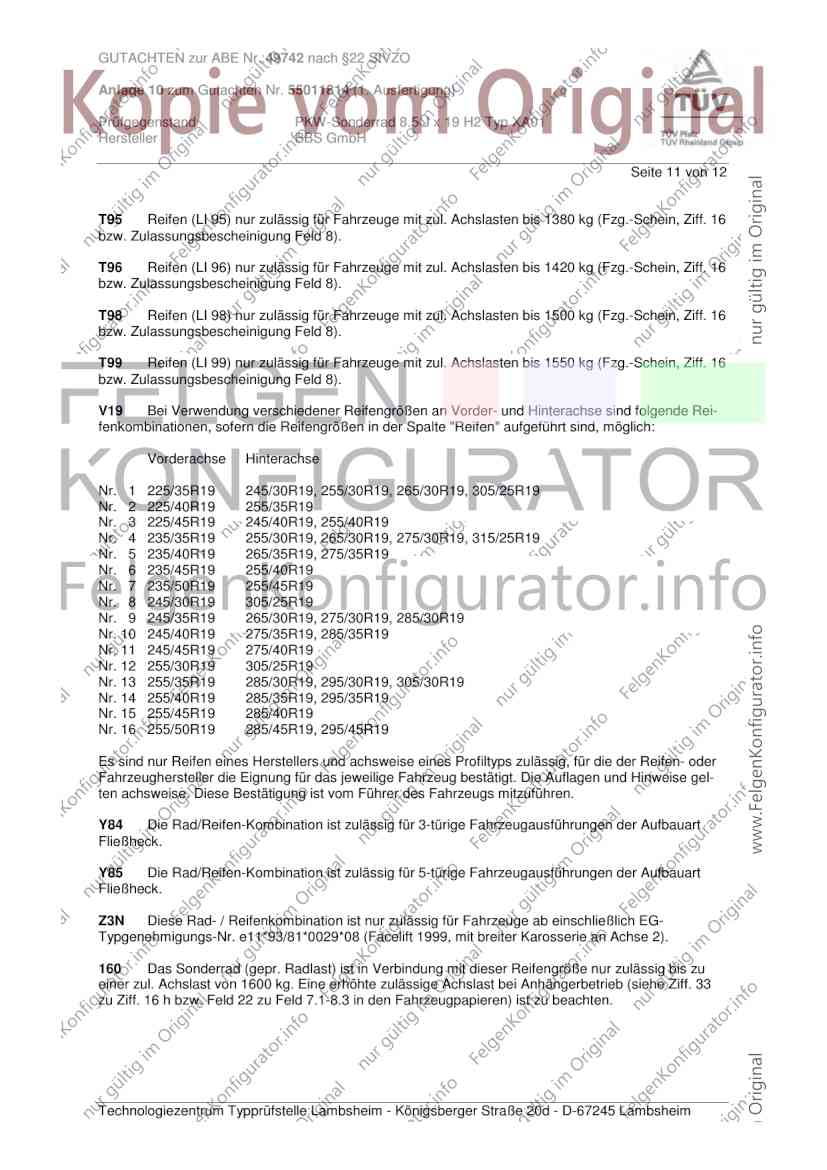

Seite 11 von 12
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19, 255/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
160 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1600 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49742 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55011814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5 J x 19 H2 Typ XA01
Hersteller BBS GmbH
Seite 12 von 12
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 20. Februar 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Januar 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 20. Februar 2014
Bohlander 00206690.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
