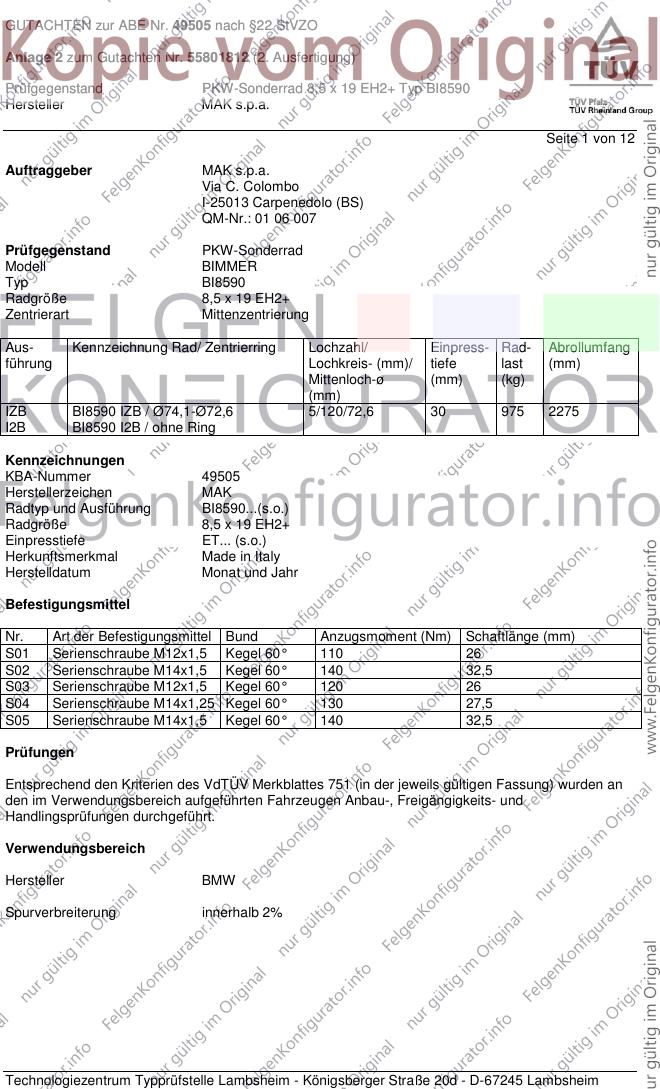

GUTACHTEN zur ABE Nr. 49505 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55801812 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 x 19 EH2+ Typ BI8590
Hersteller MAK s.p.a.
Seite 1 von 12
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell BIMMER
Typ BI8590
Radgröße 8,5 x 19 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
IZB BI8590 IZB / Ø74,1-Ø72,6 5/120/72,6 30 975 2275
I2B BI8590 I2B / ohne Ring
Kennzeichnungen
KBA-Nummer 49505
Herstellerzeichen MAK
Radtyp und Ausführung BI8590...(s.o.)
Radgröße 8,5 x 19 EH2+
Einpresstiefe ET... (s.o.)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M12x1,5 Kegel 60° 110 26
S02 Serienschraube M14x1,5 Kegel 60° 140 32,5
S03 Serienschraube M12x1,5 Kegel 60° 120 26
S04 Serienschraube M14x1,25 Kegel 60° 130 27,5
S05 Serienschraube M14x1,5 Kegel 60° 140 32,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49505 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55801812 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 x 19 EH2+ Typ BI8590
Hersteller MAK s.p.a.

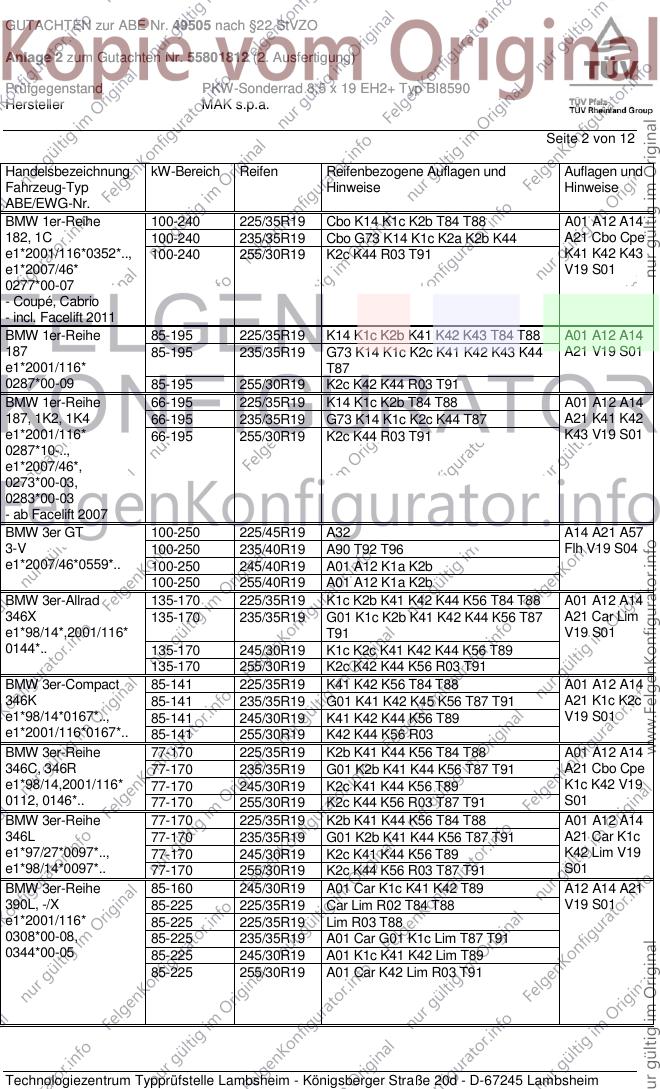

Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-240 225/35R19 Cbo K14 K1c K2b T84 T88 A01 A12 A14
182, 1C 100-240 235/35R19 Cbo G73 K14 K1c K2a K2b K44 A21 Cbo Cpe
e1*2001/116*0352*.., 100-240 255/30R19 K2c K44 R03 T91 K41 K42 K43
e1*2007/46* V19 S01
0277*00-07
- Coupé, Cabrio
- incl. Facelift 2011
BMW 1er-Reihe 85-195 225/35R19 K14 K1c K2b K41 K42 K43 T84 T88 A01 A12 A14
187 85-195 235/35R19 G73 K14 K1c K2c K41 K42 K43 K44 A21 V19 S01
e1*2001/116* T87
0287*00-09 85-195 255/30R19 K2c K42 K44 R03 T91
BMW 1er-Reihe 66-195 225/35R19 K14 K1c K2b T84 T88 A01 A12 A14
187, 1K2, 1K4 66-195 235/35R19 G73 K14 K1c K2c K44 T87 A21 K41 K42
e1*2001/116* 66-195 255/30R19 K2c K44 R03 T91 K43 V19 S01
0287*10-..,
e1*2007/46*,
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 3er GT 100-250 225/45R19 A32 A14 A21 A57
3-V 100-250 235/40R19 A90 T92 T96 Flh V19 S04
e1*2007/46*0559*.. 100-250 245/40R19 A01 A12 K1a K2b
100-250 255/40R19 A01 A12 K1a K2b
BMW 3er-Allrad 135-170 225/35R19 K1c K2b K41 K42 K44 K56 T84 T88 A01 A12 A14
346X 135-170 235/35R19 G01 K1c K2b K41 K42 K44 K56 T87 A21 Car Lim
e1*98/14*,2001/116* T91 V19 S01
0144*.. 135-170 245/30R19 K1c K2c K41 K42 K44 K56 T89
135-170 255/30R19 K2c K42 K44 K56 R03 T91
BMW 3er-Compact 85-141 225/35R19 K41 K42 K56 T84 T88 A01 A12 A14
346K 85-141 235/35R19 G01 K41 K42 K45 K56 T87 T91 A21 K1c K2c
e1*98/14*0167*.., 85-141 245/30R19 K41 K42 K44 K56 T89 V19 S01
e1*2001/116*0167*.. 85-141 255/30R19 K42 K44 K56 R03
BMW 3er-Reihe 77-170 225/35R19 K2b K41 K44 K56 T84 T88 A01 A12 A14
346C, 346R 77-170 235/35R19 G01 K2b K41 K44 K56 T87 T91 A21 Cbo Cpe
e1*98/14,2001/116* 77-170 245/30R19 K2c K41 K44 K56 T89 K1c K42 V19
0112, 0146*.. 77-170 255/30R19 K2c K44 K56 R03 T87 T91 S01
BMW 3er-Reihe 77-170 225/35R19 K2b K41 K44 K56 T84 T88 A01 A12 A14
346L 77-170 235/35R19 G01 K2b K41 K44 K56 T87 T91 A21 Car K1c
e1*97/27*0097*.., 77-170 245/30R19 K2c K41 K44 K56 T89 K42 Lim V19
e1*98/14*0097*.. 77-170 255/30R19 K2c K44 K56 R03 T87 T91 S01
BMW 3er-Reihe 85-160 245/30R19 A01 Car K1c K41 K42 T89 A12 A14 A21
390L, -/X 85-225 225/35R19 Car Lim R02 T84 T88 V19 S01
e1*2001/116* 85-225 225/35R19 Lim R03 T88
0308*00-08, 85-225 235/35R19 A01 Car G01 K1c Lim T87 T91
0344*00-05 85-225 245/30R19 A01 K1c K41 K42 Lim T89
85-225 255/30R19 A01 Car K42 Lim R03 T91
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49505 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55801812 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 x 19 EH2+ Typ BI8590
Hersteller MAK s.p.a.

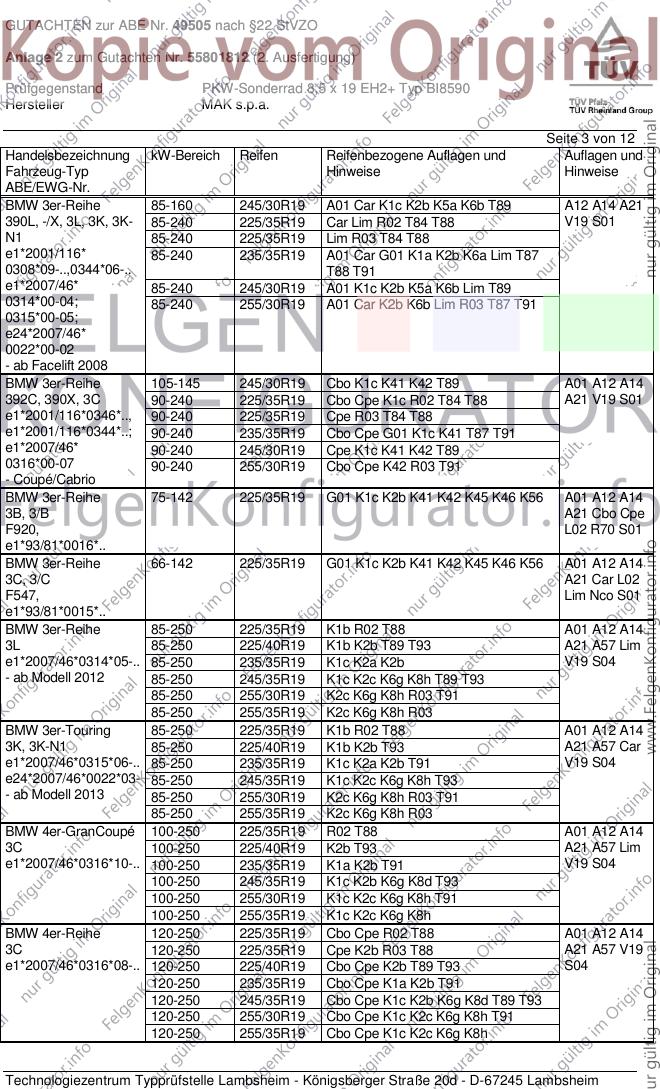

Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 85-160 245/30R19 A01 Car K1c K2b K5a K6b T89 A12 A14 A21
390L, -/X, 3L, 3K, 3K- 85-240 225/35R19 Car Lim R02 T84 T88 V19 S01
N1 85-240 225/35R19 Lim R03 T84 T88
e1*2001/116* 85-240 235/35R19 A01 Car G01 K1a K2b K6a Lim T87
0308*09-..,0344*06-.. T88 T91
e1*2007/46* 85-240 245/30R19 A01 K1c K2b K5a K6b Lim T89
0314*00-04; 85-240 255/30R19 A01 Car K2b K6b Lim R03 T87 T91
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 105-145 245/30R19 Cbo K1c K41 K42 T89 A01 A12 A14
392C, 390X, 3C 90-240 225/35R19 Cbo Cpe K1c R02 T84 T88 A21 V19 S01
e1*2001/116*0346*.., 90-240 225/35R19 Cpe R03 T84 T88
e1*2001/116*0344*..; 90-240 235/35R19 Cbo Cpe G01 K1c K41 T87 T91
e1*2007/46* 90-240 245/30R19 Cpe K1c K41 K42 T89
0316*00-07 90-240 255/30R19 Cbo Cpe K42 R03 T91
- Coupé/Cabrio
BMW 3er-Reihe 75-142 225/35R19 G01 K1c K2b K41 K42 K45 K46 K56 A01 A12 A14
3B, 3/B A21 Cbo Cpe
F920, L02 R70 S01
e1*93/81*0016*..
BMW 3er-Reihe 66-142 225/35R19 G01 K1c K2b K41 K42 K45 K46 K56 A01 A12 A14
3C, 3/C A21 Car L02
F547, Lim Nco S01
e1*93/81*0015*..
BMW 3er-Reihe 85-250 225/35R19 K1b R02 T88 A01 A12 A14
3L 85-250 225/40R19 K1b K2b T89 T93 A21 A57 Lim
e1*2007/46*0314*05-.. 85-250 235/35R19 K1c K2a K2b V19 S04
- ab Modell 2012 85-250 245/35R19 K1c K2c K6g K8h T89 T93
85-250 255/30R19 K2c K6g K8h R03 T91
85-250 255/35R19 K2c K6g K8h R03
BMW 3er-Touring 85-250 225/35R19 K1b R02 T88 A01 A12 A14
3K, 3K-N1 85-250 225/40R19 K1b K2b T93 A21 A57 Car
e1*2007/46*0315*06-.. 85-250 235/35R19 K1c K2a K2b T91 V19 S04
e24*2007/46*0022*03- 85-250 245/35R19 K1c K2c K6g K8h T93
- ab Modell 2013 85-250 255/30R19 K2c K6g K8h R03 T91
85-250 255/35R19 K2c K6g K8h R03
BMW 4er-GranCoupé 100-250 225/35R19 R02 T88 A01 A12 A14
3C 100-250 225/40R19 K2b T93 A21 A57 Lim
e1*2007/46*0316*10-.. 100-250 235/35R19 K1a K2b T91 V19 S04
100-250 245/35R19 K1c K2b K6g K8d T93
100-250 255/30R19 K1c K2c K6g K8h T91
100-250 255/35R19 K1c K2c K6g K8h
BMW 4er-Reihe 120-250 225/35R19 Cbo Cpe R02 T88 A01 A12 A14
3C 120-250 225/35R19 Cpe K2b R03 T88 A21 A57 V19
e1*2007/46*0316*08-.. 120-250 225/40R19 Cbo Cpe K2b T89 T93 S04
120-250 235/35R19 Cbo Cpe K1a K2b T91
120-250 245/35R19 Cbo Cpe K1c K2b K6g K8d T89 T93
120-250 255/30R19 Cbo Cpe K1c K2c K6g K8h T91
120-250 255/35R19 Cbo Cpe K1c K2c K6g K8h
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49505 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55801812 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 x 19 EH2+ Typ BI8590
Hersteller MAK s.p.a.
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 5er-Reihe 100-240 225/45R19 R37 T96 A12 A14 A21
5L 100-240 235/40R19 R37 T96 A58 BW1 L04
e1*2007/46*0363*.. 100-330 245/40R19 A01 K1a T94 T98 Lim V19 Y90
- mit Allradlenkung 100-330 255/35R19 A01 K1c K2b T96 S04
BMW 5er-Reihe 100-240 225/45R19 R37 T96 A12 A14 A21
5L 100-240 235/40R19 R37 T96 A57 BW1 L05
e1*2007/46*0363*.. 100-330 245/40R19 A01 K1a T94 T98 Lim V19 Y90
- ohne Allradlenkung 100-330 255/35R19 A01 K1c K2b T96 S04
BMW 5er-Reihe 4x4 145-200 245/35R19 K1c K2b K42 T93 A01 A12 A14
560X A21 A56 Lim
e1*2001/116*0322*.. S03
BMW 5er-Touring 100-240 225/45R19 R37 T96 A12 A14 A21
5K, K-N1 100-240 235/40R19 R37 T96 A58 BW1 Car
e1*2007/46*0455*.., 100-330 245/40R19 A01 K1a T98 F40 L04 V19
e1*2007/46*0508*.. 100-330 255/35R19 A01 K1c K2b T96 Y90 S04
- mit Allradlenkung
BMW 5er-Touring 100-240 225/45R19 R37 T96 A12 A14 A21
5K, K-N1 100-240 235/40R19 R37 T96 A57 BW1 Car
e1*2007/46*0455*.., 100-330 245/40R19 A01 K1a T98 F40 L05 V19
e1*2007/46*0508*.. 100-330 255/35R19 A01 K1c K2b T96 Y90 S04
- ohne Allradlenkung
BMW 5er-Touring 4x4 145-200 245/35R19 K1c K2b K42 T93 A01 A12 A14
560X A21 A56 Car
e1*2001/116*0322*.. S03
BMW X1 85-190 225/40R19 T89 T93 A12 A14 A21
X1, X-N1, X1-N1 85-190 235/35R19 A01 K1a K2b T91 V19 S03
e1*2007/46*0275*..; 85-190 245/35R19 A01 K1c K2b T89 T93
e1*2007/46*0454*..; 85-190 255/35R19 A01 K2b R03 T92 T96
e24*2007/46*0024*..
BMW X3 100-210 235/45R19 R37 T95 T99 A12 A14 A21
X3, X-N1 100-230 245/45R19 A01 K1a K2b B90 S04
e1*2007/46*0512*..; 100-230 255/40R19 A01 K1a K1b K2b K6v T00 T96
e1*2007/46*0454*..
- incl. Facelift 2014
BMW X3 100-210 235/45R19 K1b K2b T95 T99 A01 A12 A14
X83 100-210 245/40R19 K1b K2b T94 T98 A21 V19 S05
e1*2001/116*0249*.. 100-210 255/40R19 K1b K2b
BMW X4 100-210 235/45R19 R37 T95 T99 A12 A14 A21
X3, X-N1 100-230 245/45R19 A01 K1a K2b B90 S04
e1*2007/46* 100-230 255/40R19 A01 K1a K1b K2b K6v T00 T96
0512*11-.., 0454*13-..
BMW X4 100-210 235/45R19 R37 T95 T99 A12 A14 A21
X3, X-N1 100-230 245/45R19 B90 KMV S04
e1*2007/46* 100-230 255/40R19 A01 K1a K2b K6v T00 T96
0512*11-.., 0454*13-..
- mit M-Paket -
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49505 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55801812 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 x 19 EH2+ Typ BI8590
Hersteller MAK s.p.a.

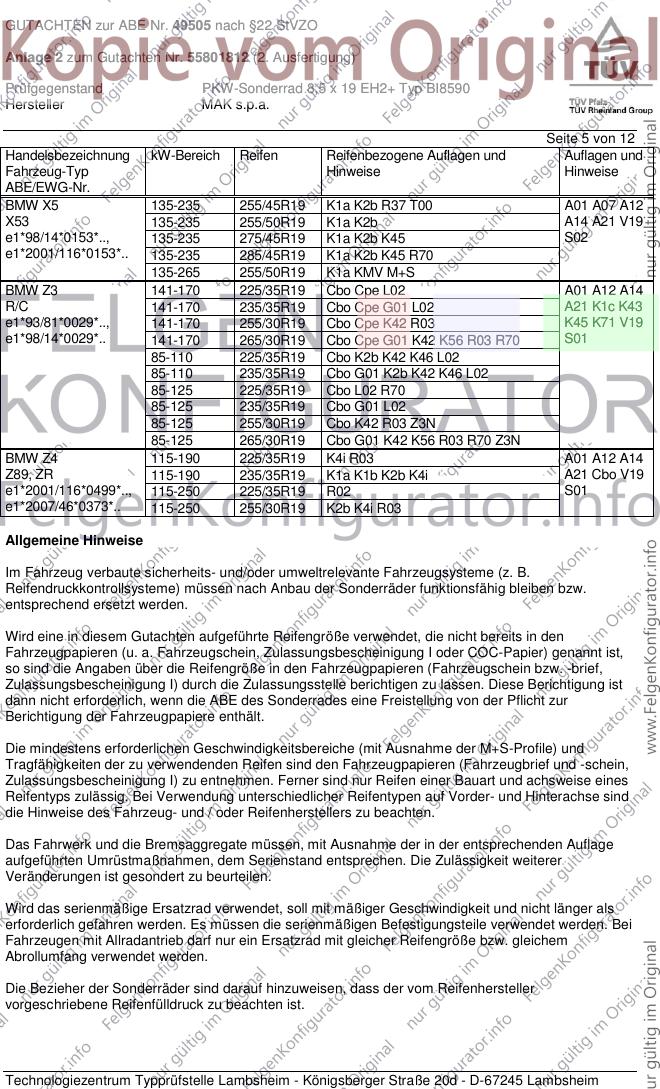

Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW X5 135-235 255/45R19 K1a K2b R37 T00 A01 A07 A12
X53 135-235 255/50R19 K1a K2b A14 A21 V19
e1*98/14*0153*.., 135-235 275/45R19 K1a K2b K45 S02
e1*2001/116*0153*.. 135-235 285/45R19 K1a K2b K45 R70
135-265 255/50R19 K1a KMV M+S
BMW Z3 141-170 225/35R19 Cbo Cpe L02 A01 A12 A14
R/C 141-170 235/35R19 Cbo Cpe G01 L02 A21 K1c K43
e1*93/81*0029*.., 141-170 255/30R19 Cbo Cpe K42 R03 K45 K71 V19
e1*98/14*0029*.. 141-170 265/30R19 Cbo Cpe G01 K42 K56 R03 R70 S01
85-110 225/35R19 Cbo K2b K42 K46 L02
85-110 235/35R19 Cbo G01 K2b K42 K46 L02
85-125 225/35R19 Cbo L02 R70
85-125 235/35R19 Cbo G01 L02
85-125 255/30R19 Cbo K42 R03 Z3N
85-125 265/30R19 Cbo G01 K42 K56 R03 R70 Z3N
BMW Z4 115-190 225/35R19 K4i R03 A01 A12 A14
Z89, ZR 115-190 235/35R19 K1a K1b K2b K4i A21 Cbo V19
e1*2001/116*0499*.., 115-250 225/35R19 R02 S01
e1*2007/46*0373*.. 115-250 255/30R19 K2b K4i R03
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49505 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55801812 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 x 19 EH2+ Typ BI8590
Hersteller MAK s.p.a.

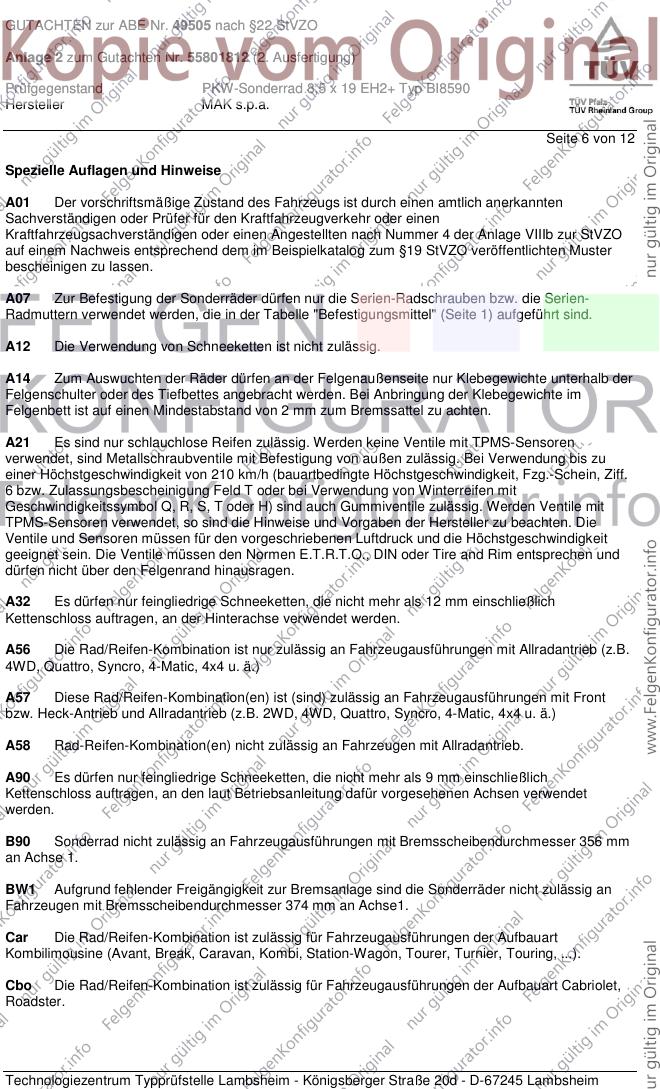

Seite 6 von 12
Spezielle Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
BW1 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 374 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49505 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55801812 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 x 19 EH2+ Typ BI8590
Hersteller MAK s.p.a.

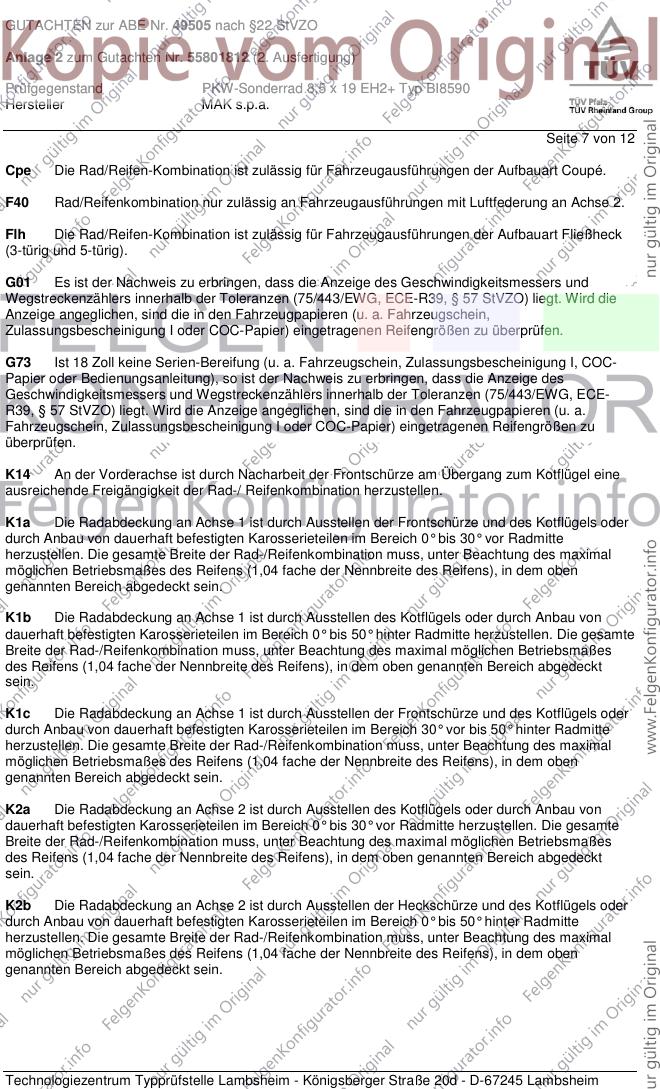

Seite 7 von 12
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49505 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55801812 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 x 19 EH2+ Typ BI8590
Hersteller MAK s.p.a.

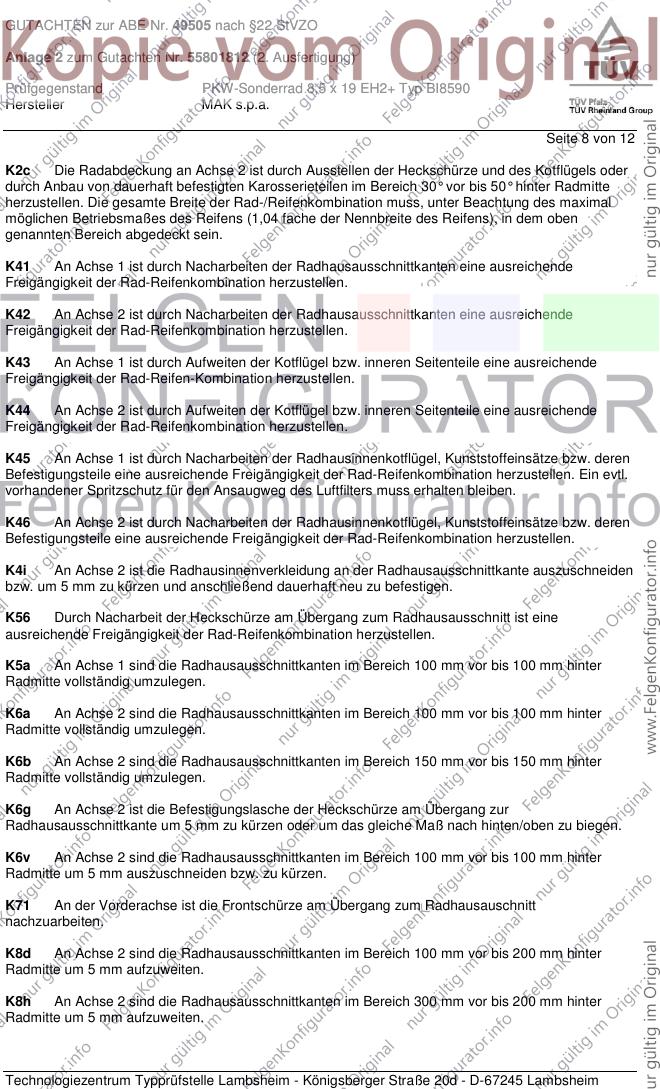

Seite 8 von 12
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K71 An der Vorderachse ist die Frontschürze am Übergang zum Radhausauschnitt
nachzuarbeiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49505 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55801812 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 x 19 EH2+ Typ BI8590
Hersteller MAK s.p.a.

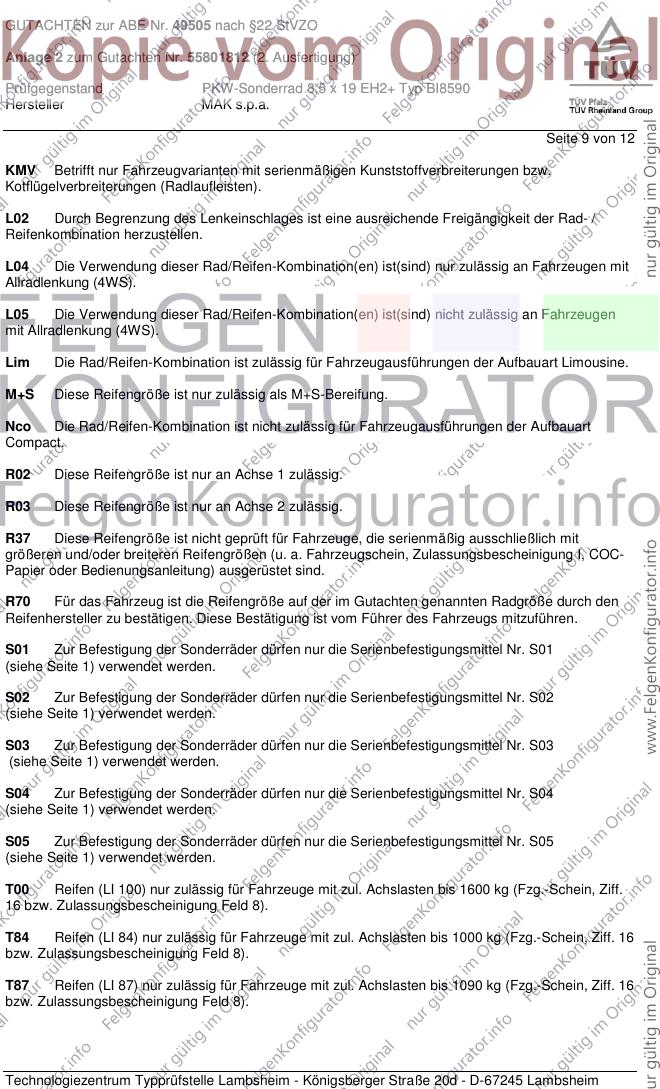

Seite 9 von 12
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Nco Die Rad/Reifen-Kombination ist nicht zulässig für Fahrzeugausführungen der Aufbauart
Compact.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die Serienbefestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die Serienbefestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die Serienbefestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die Serienbefestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die Serienbefestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49505 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55801812 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 x 19 EH2+ Typ BI8590
Hersteller MAK s.p.a.

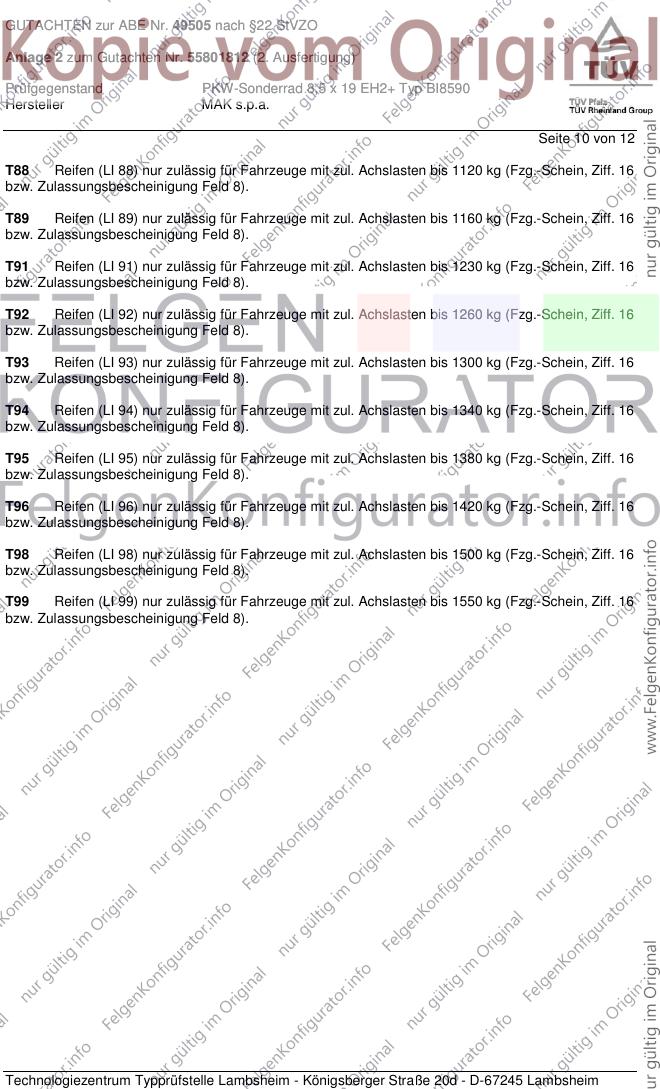

Seite 10 von 12
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49505 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55801812 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 x 19 EH2+ Typ BI8590
Hersteller MAK s.p.a.

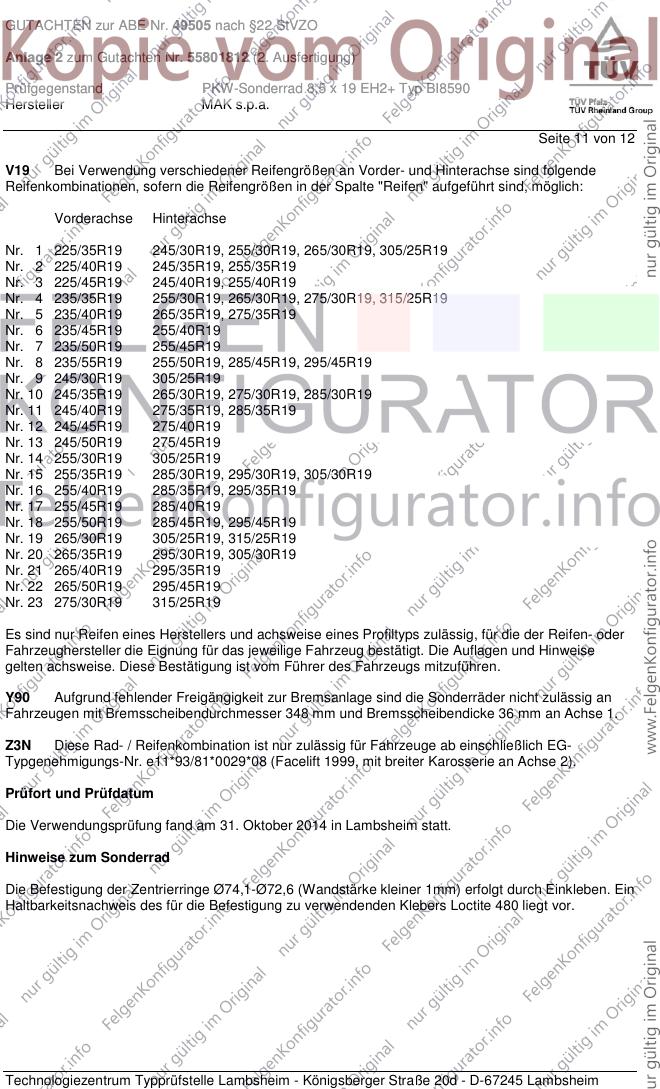

Seite 11 von 12
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 245/35R19, 255/35R19
Nr. 3 225/45R19 245/40R19, 255/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 9 245/30R19 305/25R19
Nr. 10 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 11 245/40R19 275/35R19, 285/35R19
Nr. 12 245/45R19 275/40R19
Nr. 13 245/50R19 275/45R19
Nr. 14 255/30R19 305/25R19
Nr. 15 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 16 255/40R19 285/35R19, 295/35R19
Nr. 17 255/45R19 285/40R19
Nr. 18 255/50R19 285/45R19, 295/45R19
Nr. 19 265/30R19 305/25R19, 315/25R19
Nr. 20 265/35R19 295/30R19, 305/30R19
Nr. 21 265/40R19 295/35R19
Nr. 22 265/50R19 295/45R19
Nr. 23 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y90 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 348 mm und Bremsscheibendicke 36 mm an Achse 1.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 31. Oktober 2014 in Lambsheim statt.
Hinweise zum Sonderrad
Die Befestigung der Zentrierringe Ø74,1-Ø72,6 (Wandstärke kleiner 1mm) erfolgt durch Einkleben. Ein
Haltbarkeitsnachweis des für die Befestigung zu verwendenden Klebers Loctite 480 liegt vor.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49505 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55801812 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 x 19 EH2+ Typ BI8590
Hersteller MAK s.p.a.
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum August 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 31. Oktober 2014
Schmidt 00219423.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49505*02
Gerät: Sonderräder für Personenkraftwagen
8,5 J x 19 EH2+
Typ: BI8590
Inhaber der ABE MAK S.p.A.
und Hersteller: IT-25013 Carpenedolo (BS)
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 49505*02
Die ABE-Nr. 49505 erstreckt sich nunmehr auf die Sonderräder 8,5 J x 19 EH2+ , Typ
BI8590, in den Ausführungen wie im Nachtragsgutachten Nr. 55801812 (3. Ausfertigung)
vom 21.05.2015 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
5, 6, 7, 8, 9, 10, (1. Ausfertigung)
1, 2, 3, 4, (2. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 21.05.2015
festgehaltenen Angaben.
Flensburg, 04.08.2015
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55801812 (3. Ausfertigung), zur Genehmigung vorgelegt am:
14.07.2015
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 49505*02
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
