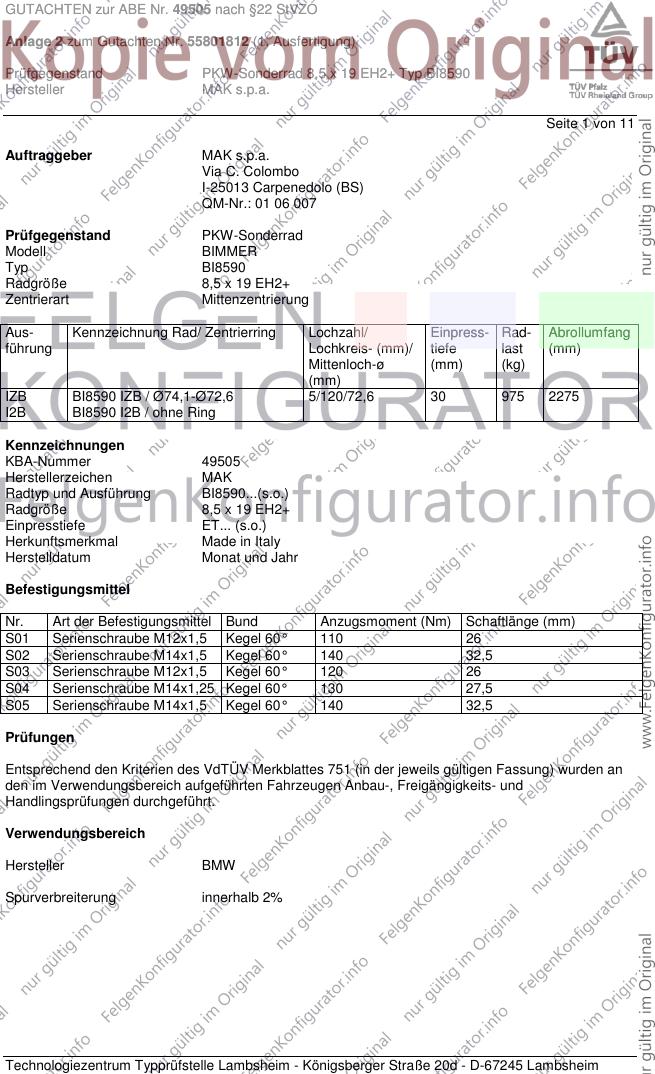

GUTACHTEN zur ABE Nr. 49505 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55801812 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 x 19 EH2+ Typ BI8590
Hersteller MAK s.p.a.
Seite 1 von 11
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell BIMMER
Typ BI8590
Radgröße 8,5 x 19 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
IZB BI8590 IZB / Ø74,1-Ø72,6 5/120/72,6 30 975 2275
I2B BI8590 I2B / ohne Ring
Kennzeichnungen
KBA-Nummer 49505
Herstellerzeichen MAK
Radtyp und Ausführung BI8590...(s.o.)
Radgröße 8,5 x 19 EH2+
Einpresstiefe ET... (s.o.)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M12x1,5 Kegel 60° 110 26
S02 Serienschraube M14x1,5 Kegel 60° 140 32,5
S03 Serienschraube M12x1,5 Kegel 60° 120 26
S04 Serienschraube M14x1,25 Kegel 60° 130 27,5
S05 Serienschraube M14x1,5 Kegel 60° 140 32,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

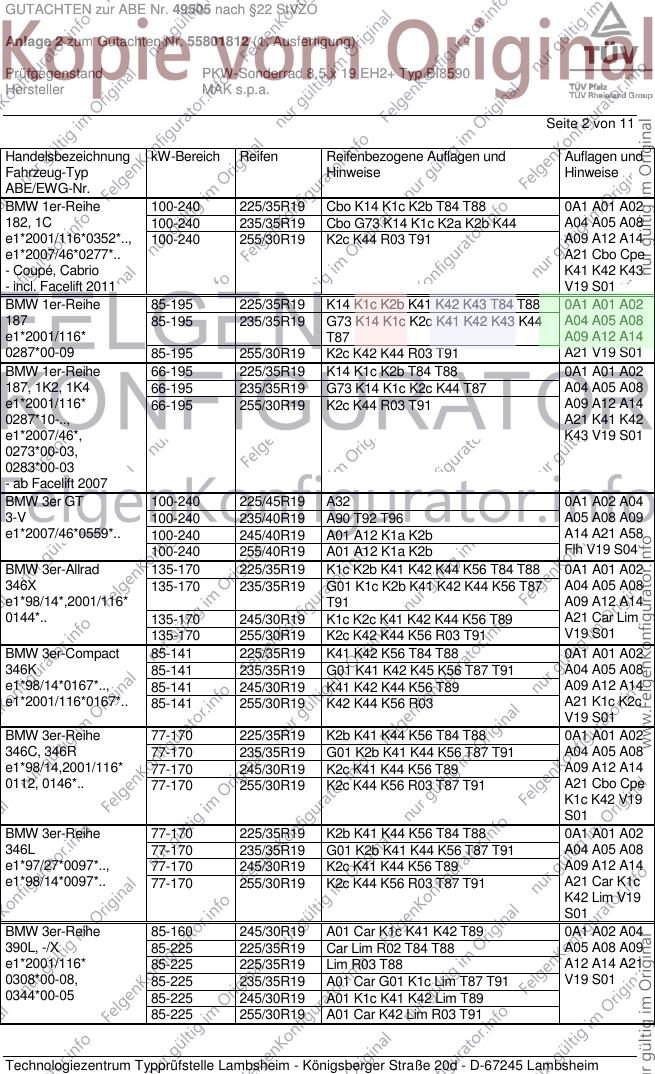

GUTACHTEN zur ABE Nr. 49505 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55801812 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 x 19 EH2+ Typ BI8590
Hersteller MAK s.p.a.
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-240 225/35R19 Cbo K14 K1c K2b T84 T88 0A1 A01 A02
182, 1C 100-240 235/35R19 Cbo G73 K14 K1c K2a K2b K44 A04 A05 A08
e1*2001/116*0352*.., 100-240 255/30R19 K2c K44 R03 T91 A09 A12 A14
e1*2007/46*0277*.. A21 Cbo Cpe
- Coupé, Cabrio K41 K42 K43
- incl. Facelift 2011 V19 S01
BMW 1er-Reihe 85-195 225/35R19 K14 K1c K2b K41 K42 K43 T84 T88 0A1 A01 A02
187 85-195 235/35R19 G73 K14 K1c K2c K41 K42 K43 K44 A04 A05 A08
e1*2001/116* T87 A09 A12 A14
0287*00-09 85-195 255/30R19 K2c K42 K44 R03 T91 A21 V19 S01
BMW 1er-Reihe 66-195 225/35R19 K14 K1c K2b T84 T88 0A1 A01 A02
187, 1K2, 1K4 66-195 235/35R19 G73 K14 K1c K2c K44 T87 A04 A05 A08
e1*2001/116* 66-195 255/30R19 K2c K44 R03 T91 A09 A12 A14
0287*10-.., A21 K41 K42
e1*2007/46*, K43 V19 S01
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 3er GT 100-240 225/45R19 A32 0A1 A02 A04
3-V 100-240 235/40R19 A90 T92 T96 A05 A08 A09
e1*2007/46*0559*.. 100-240 245/40R19 A01 A12 K1a K2b A14 A21 A58
100-240 255/40R19 A01 A12 K1a K2b Flh V19 S04
BMW 3er-Allrad 135-170 225/35R19 K1c K2b K41 K42 K44 K56 T84 T88 0A1 A01 A02
346X 135-170 235/35R19 G01 K1c K2b K41 K42 K44 K56 T87 A04 A05 A08
e1*98/14*,2001/116* T91 A09 A12 A14
0144*.. 135-170 245/30R19 K1c K2c K41 K42 K44 K56 T89 A21 Car Lim
135-170 255/30R19 K2c K42 K44 K56 R03 T91 V19 S01
BMW 3er-Compact 85-141 225/35R19 K41 K42 K56 T84 T88 0A1 A01 A02
346K 85-141 235/35R19 G01 K41 K42 K45 K56 T87 T91 A04 A05 A08
e1*98/14*0167*.., 85-141 245/30R19 K41 K42 K44 K56 T89 A09 A12 A14
e1*2001/116*0167*.. 85-141 255/30R19 K42 K44 K56 R03 A21 K1c K2c
V19 S01
BMW 3er-Reihe 77-170 225/35R19 K2b K41 K44 K56 T84 T88 0A1 A01 A02
346C, 346R 77-170 235/35R19 G01 K2b K41 K44 K56 T87 T91 A04 A05 A08
e1*98/14,2001/116* 77-170 245/30R19 K2c K41 K44 K56 T89 A09 A12 A14
0112, 0146*.. 77-170 255/30R19 K2c K44 K56 R03 T87 T91 A21 Cbo Cpe
K1c K42 V19
S01
BMW 3er-Reihe 77-170 225/35R19 K2b K41 K44 K56 T84 T88 0A1 A01 A02
346L 77-170 235/35R19 G01 K2b K41 K44 K56 T87 T91 A04 A05 A08
e1*97/27*0097*.., 77-170 245/30R19 K2c K41 K44 K56 T89 A09 A12 A14
e1*98/14*0097*.. 77-170 255/30R19 K2c K44 K56 R03 T87 T91 A21 Car K1c
K42 Lim V19
S01
BMW 3er-Reihe 85-160 245/30R19 A01 Car K1c K41 K42 T89 0A1 A02 A04
390L, -/X 85-225 225/35R19 Car Lim R02 T84 T88 A05 A08 A09
e1*2001/116* 85-225 225/35R19 Lim R03 T88 A12 A14 A21
0308*00-08, 85-225 235/35R19 A01 Car G01 K1c Lim T87 T91 V19 S01
0344*00-05 85-225 245/30R19 A01 K1c K41 K42 Lim T89
85-225 255/30R19 A01 Car K42 Lim R03 T91
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49505 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55801812 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 x 19 EH2+ Typ BI8590
Hersteller MAK s.p.a.

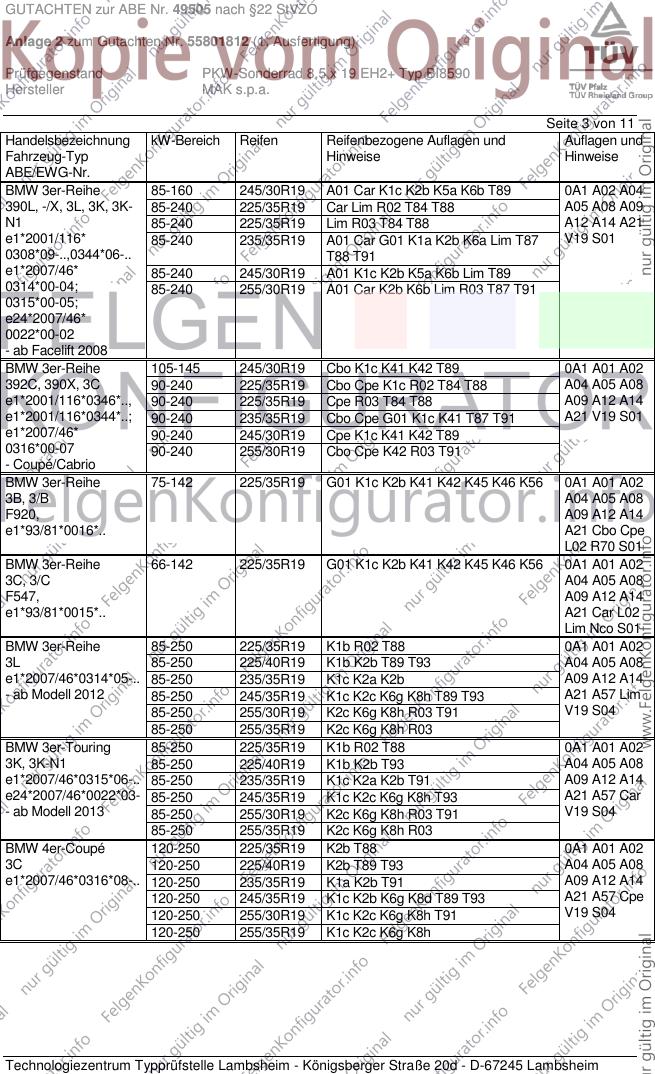

Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 85-160 245/30R19 A01 Car K1c K2b K5a K6b T89 0A1 A02 A04
390L, -/X, 3L, 3K, 3K- 85-240 225/35R19 Car Lim R02 T84 T88 A05 A08 A09
N1 85-240 225/35R19 Lim R03 T84 T88 A12 A14 A21
e1*2001/116* 85-240 235/35R19 A01 Car G01 K1a K2b K6a Lim T87 V19 S01
0308*09-..,0344*06-.. T88 T91
e1*2007/46* 85-240 245/30R19 A01 K1c K2b K5a K6b Lim T89
0314*00-04; 85-240 255/30R19 A01 Car K2b K6b Lim R03 T87 T91
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 105-145 245/30R19 Cbo K1c K41 K42 T89 0A1 A01 A02
392C, 390X, 3C 90-240 225/35R19 Cbo Cpe K1c R02 T84 T88 A04 A05 A08
e1*2001/116*0346*.., 90-240 225/35R19 Cpe R03 T84 T88 A09 A12 A14
e1*2001/116*0344*..; 90-240 235/35R19 Cbo Cpe G01 K1c K41 T87 T91 A21 V19 S01
e1*2007/46* 90-240 245/30R19 Cpe K1c K41 K42 T89
0316*00-07 90-240 255/30R19 Cbo Cpe K42 R03 T91
- Coupé/Cabrio
BMW 3er-Reihe 75-142 225/35R19 G01 K1c K2b K41 K42 K45 K46 K56 0A1 A01 A02
3B, 3/B A04 A05 A08
F920, A09 A12 A14
e1*93/81*0016*.. A21 Cbo Cpe
L02 R70 S01
BMW 3er-Reihe 66-142 225/35R19 G01 K1c K2b K41 K42 K45 K46 K56 0A1 A01 A02
3C, 3/C A04 A05 A08
F547, A09 A12 A14
e1*93/81*0015*.. A21 Car L02
Lim Nco S01
BMW 3er-Reihe 85-250 225/35R19 K1b R02 T88 0A1 A01 A02
3L 85-250 225/40R19 K1b K2b T89 T93 A04 A05 A08
e1*2007/46*0314*05-.. 85-250 235/35R19 K1c K2a K2b A09 A12 A14
- ab Modell 2012 85-250 245/35R19 K1c K2c K6g K8h T89 T93 A21 A57 Lim
85-250 255/30R19 K2c K6g K8h R03 T91 V19 S04
85-250 255/35R19 K2c K6g K8h R03
BMW 3er-Touring 85-250 225/35R19 K1b R02 T88 0A1 A01 A02
3K, 3K-N1 85-250 225/40R19 K1b K2b T93 A04 A05 A08
e1*2007/46*0315*06-.. 85-250 235/35R19 K1c K2a K2b T91 A09 A12 A14
e24*2007/46*0022*03- 85-250 245/35R19 K1c K2c K6g K8h T93 A21 A57 Car
- ab Modell 2013 85-250 255/30R19 K2c K6g K8h R03 T91 V19 S04
85-250 255/35R19 K2c K6g K8h R03
BMW 4er-Coupé 120-250 225/35R19 K2b T88 0A1 A01 A02
3C 120-250 225/40R19 K2b T89 T93 A04 A05 A08
e1*2007/46*0316*08-.. 120-250 235/35R19 K1a K2b T91 A09 A12 A14
120-250 245/35R19 K1c K2b K6g K8d T89 T93 A21 A57 Cpe
120-250 255/30R19 K1c K2c K6g K8h T91 V19 S04
120-250 255/35R19 K1c K2c K6g K8h
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

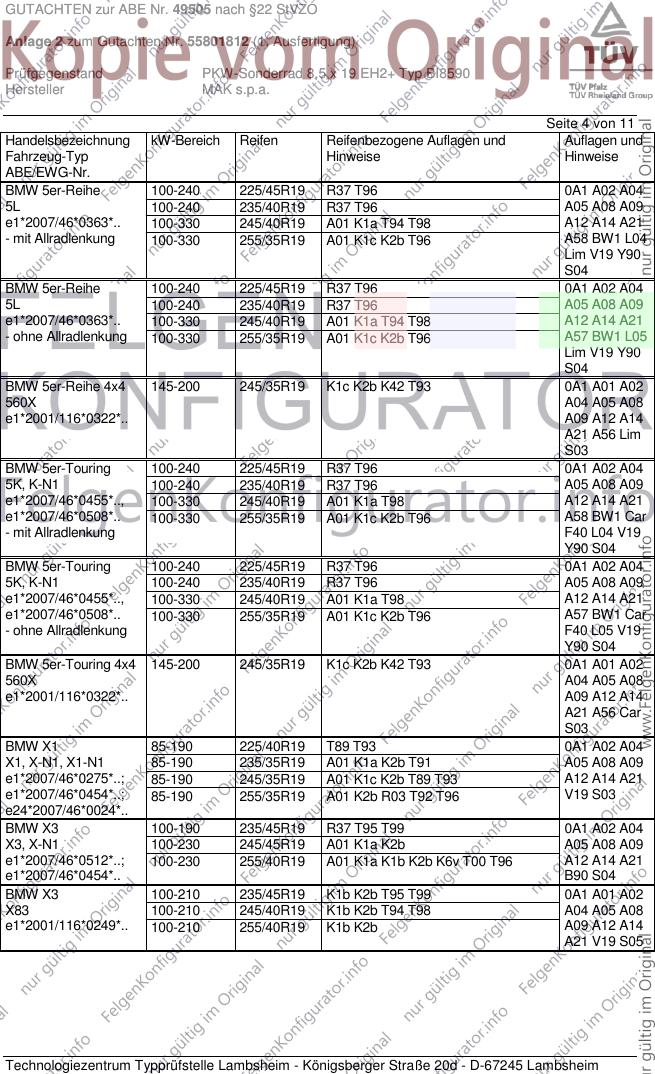

GUTACHTEN zur ABE Nr. 49505 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55801812 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 x 19 EH2+ Typ BI8590
Hersteller MAK s.p.a.
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 5er-Reihe 100-240 225/45R19 R37 T96 0A1 A02 A04
5L 100-240 235/40R19 R37 T96 A05 A08 A09
e1*2007/46*0363*.. 100-330 245/40R19 A01 K1a T94 T98 A12 A14 A21
- mit Allradlenkung 100-330 255/35R19 A01 K1c K2b T96 A58 BW1 L04
Lim V19 Y90
S04
BMW 5er-Reihe 100-240 225/45R19 R37 T96 0A1 A02 A04
5L 100-240 235/40R19 R37 T96 A05 A08 A09
e1*2007/46*0363*.. 100-330 245/40R19 A01 K1a T94 T98 A12 A14 A21
- ohne Allradlenkung 100-330 255/35R19 A01 K1c K2b T96 A57 BW1 L05
Lim V19 Y90
S04
BMW 5er-Reihe 4x4 145-200 245/35R19 K1c K2b K42 T93 0A1 A01 A02
560X A04 A05 A08
e1*2001/116*0322*.. A09 A12 A14
A21 A56 Lim
S03
BMW 5er-Touring 100-240 225/45R19 R37 T96 0A1 A02 A04
5K, K-N1 100-240 235/40R19 R37 T96 A05 A08 A09
e1*2007/46*0455*.., 100-330 245/40R19 A01 K1a T98 A12 A14 A21
e1*2007/46*0508*.. 100-330 255/35R19 A01 K1c K2b T96 A58 BW1 Car
- mit Allradlenkung F40 L04 V19
Y90 S04
BMW 5er-Touring 100-240 225/45R19 R37 T96 0A1 A02 A04
5K, K-N1 100-240 235/40R19 R37 T96 A05 A08 A09
e1*2007/46*0455*.., 100-330 245/40R19 A01 K1a T98 A12 A14 A21
e1*2007/46*0508*.. 100-330 255/35R19 A01 K1c K2b T96 A57 BW1 Car
- ohne Allradlenkung F40 L05 V19
Y90 S04
BMW 5er-Touring 4x4 145-200 245/35R19 K1c K2b K42 T93 0A1 A01 A02
560X A04 A05 A08
e1*2001/116*0322*.. A09 A12 A14
A21 A56 Car
S03
BMW X1 85-190 225/40R19 T89 T93 0A1 A02 A04
X1, X-N1, X1-N1 85-190 235/35R19 A01 K1a K2b T91 A05 A08 A09
e1*2007/46*0275*..; 85-190 245/35R19 A01 K1c K2b T89 T93 A12 A14 A21
e1*2007/46*0454*..; 85-190 255/35R19 A01 K2b R03 T92 T96 V19 S03
e24*2007/46*0024*..
BMW X3 100-190 235/45R19 R37 T95 T99 0A1 A02 A04
X3, X-N1 100-230 245/45R19 A01 K1a K2b A05 A08 A09
e1*2007/46*0512*..; 100-230 255/40R19 A01 K1a K1b K2b K6v T00 T96 A12 A14 A21
e1*2007/46*0454*.. B90 S04
BMW X3 100-210 235/45R19 K1b K2b T95 T99 0A1 A01 A02
X83 100-210 245/40R19 K1b K2b T94 T98 A04 A05 A08
e1*2001/116*0249*.. 100-210 255/40R19 K1b K2b A09 A12 A14
A21 V19 S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

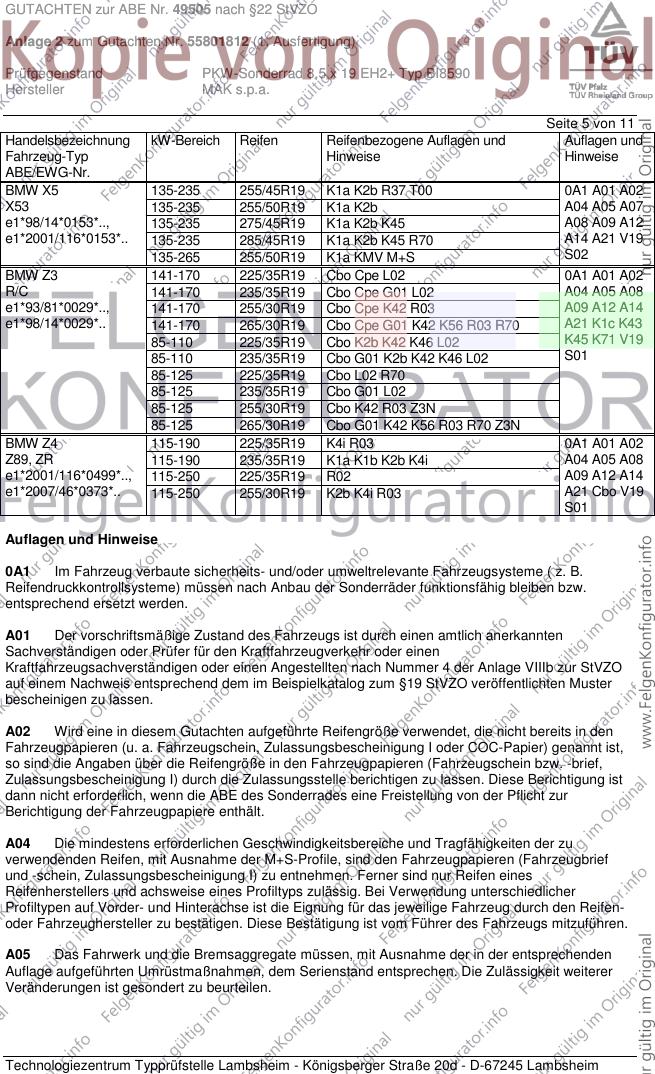

GUTACHTEN zur ABE Nr. 49505 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55801812 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 x 19 EH2+ Typ BI8590
Hersteller MAK s.p.a.
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW X5 135-235 255/45R19 K1a K2b R37 T00 0A1 A01 A02
X53 135-235 255/50R19 K1a K2b A04 A05 A07
e1*98/14*0153*.., 135-235 275/45R19 K1a K2b K45 A08 A09 A12
e1*2001/116*0153*.. 135-235 285/45R19 K1a K2b K45 R70 A14 A21 V19
135-265 255/50R19 K1a KMV M+S S02
BMW Z3 141-170 225/35R19 Cbo Cpe L02 0A1 A01 A02
R/C 141-170 235/35R19 Cbo Cpe G01 L02 A04 A05 A08
e1*93/81*0029*.., 141-170 255/30R19 Cbo Cpe K42 R03 A09 A12 A14
e1*98/14*0029*.. 141-170 265/30R19 Cbo Cpe G01 K42 K56 R03 R70 A21 K1c K43
85-110 225/35R19 Cbo K2b K42 K46 L02 K45 K71 V19
85-110 235/35R19 Cbo G01 K2b K42 K46 L02 S01
85-125 225/35R19 Cbo L02 R70
85-125 235/35R19 Cbo G01 L02
85-125 255/30R19 Cbo K42 R03 Z3N
85-125 265/30R19 Cbo G01 K42 K56 R03 R70 Z3N
BMW Z4 115-190 225/35R19 K4i R03 0A1 A01 A02
Z89, ZR 115-190 235/35R19 K1a K1b K2b K4i A04 A05 A08
e1*2001/116*0499*.., 115-250 225/35R19 R02 A09 A12 A14
e1*2007/46*0373*.. 115-250 255/30R19 K2b K4i R03 A21 Cbo V19
S01
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49505 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55801812 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 x 19 EH2+ Typ BI8590
Hersteller MAK s.p.a.
Seite 6 von 11

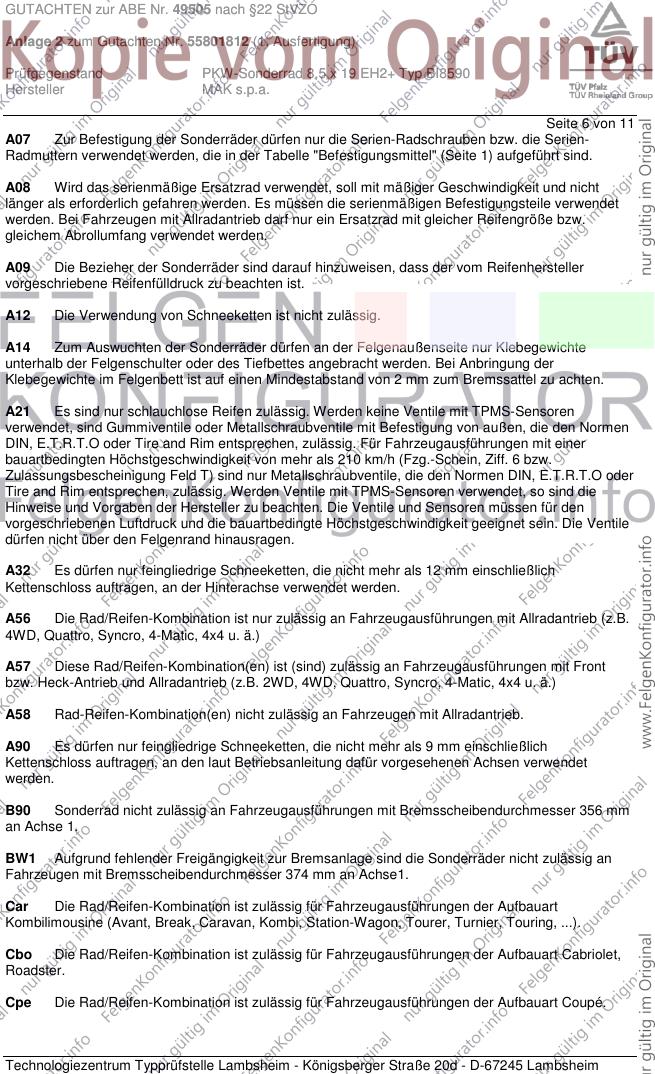

A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind nur Metallschraubventile, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile
dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
BW1 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 374 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49505 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55801812 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 x 19 EH2+ Typ BI8590
Hersteller MAK s.p.a.

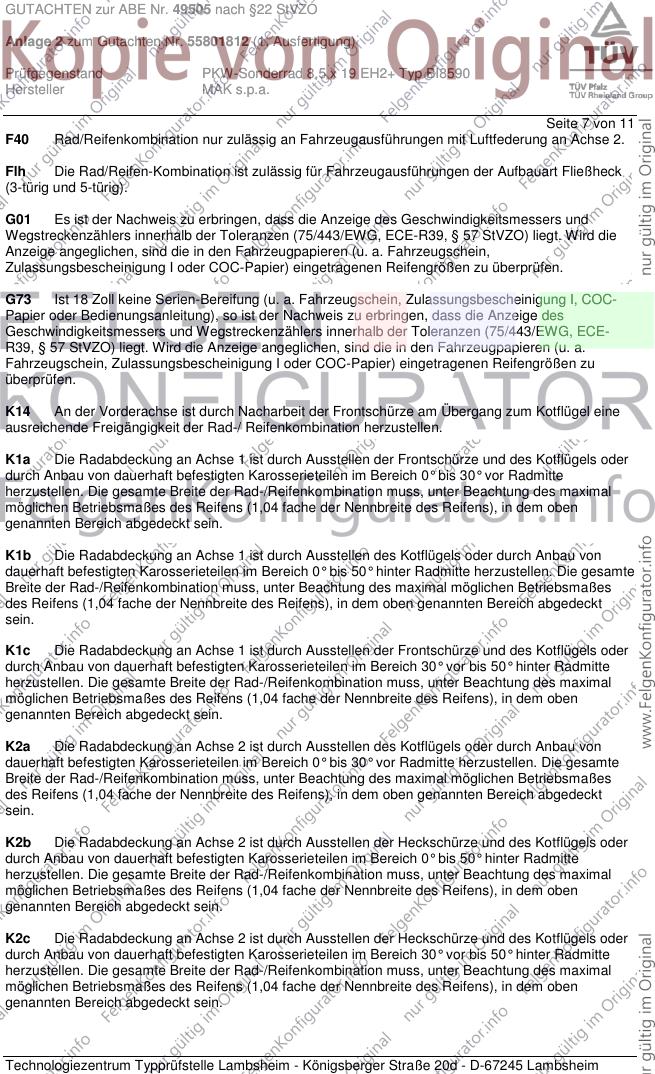

Seite 7 von 11
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49505 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55801812 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 x 19 EH2+ Typ BI8590
Hersteller MAK s.p.a.
Seite 8 von 11

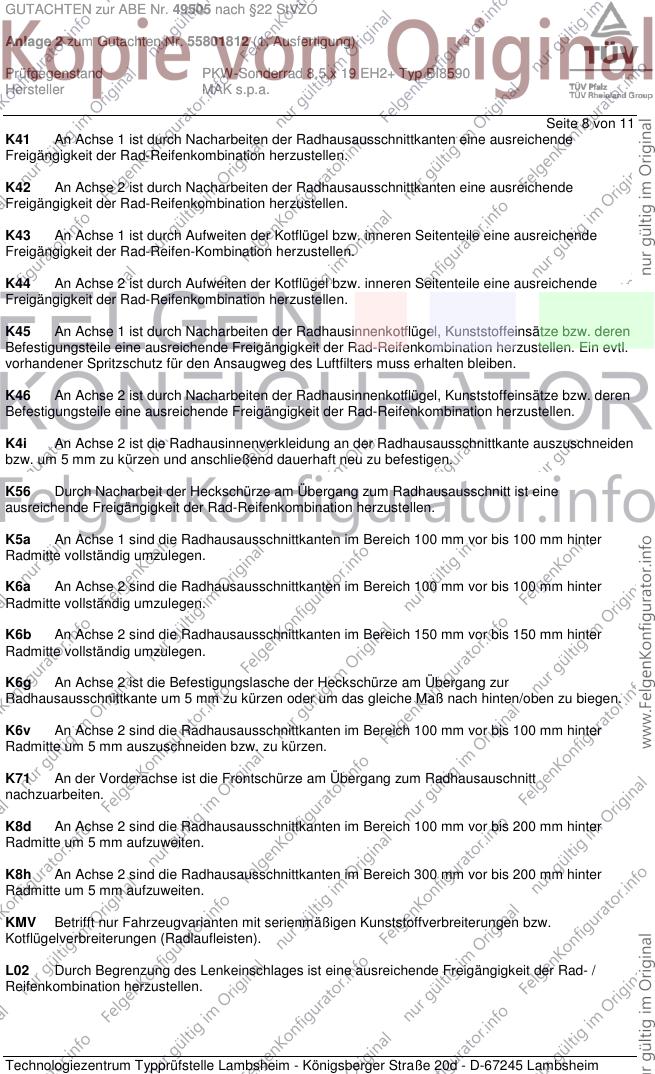

K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K71 An der Vorderachse ist die Frontschürze am Übergang zum Radhausauschnitt
nachzuarbeiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49505 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55801812 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 x 19 EH2+ Typ BI8590
Hersteller MAK s.p.a.
Seite 9 von 11

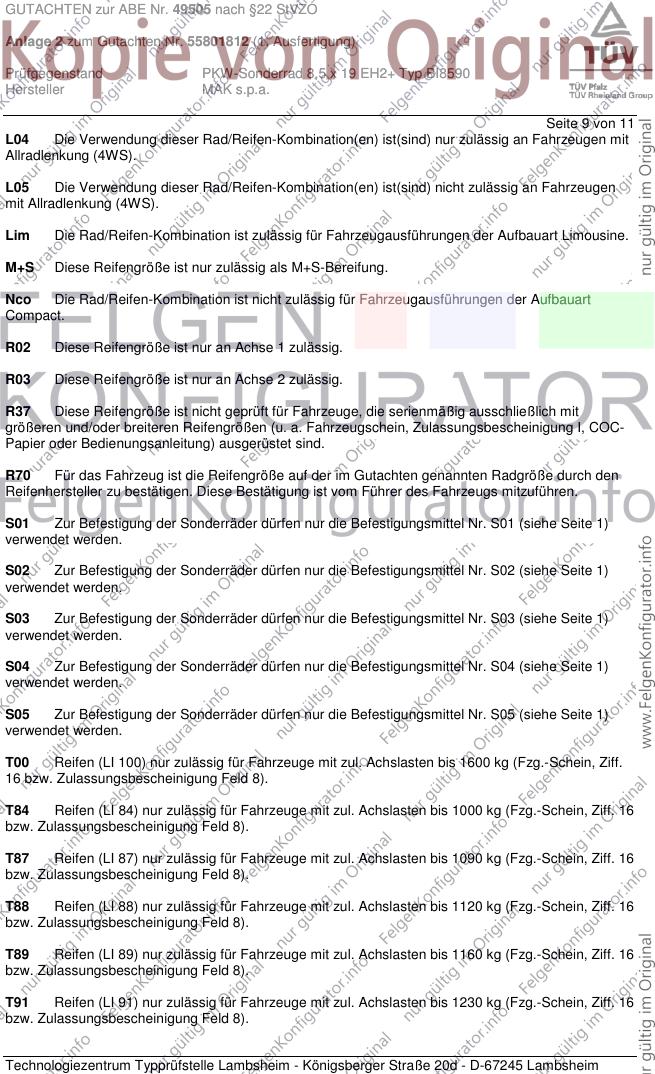

L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Nco Die Rad/Reifen-Kombination ist nicht zulässig für Fahrzeugausführungen der Aufbauart
Compact.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

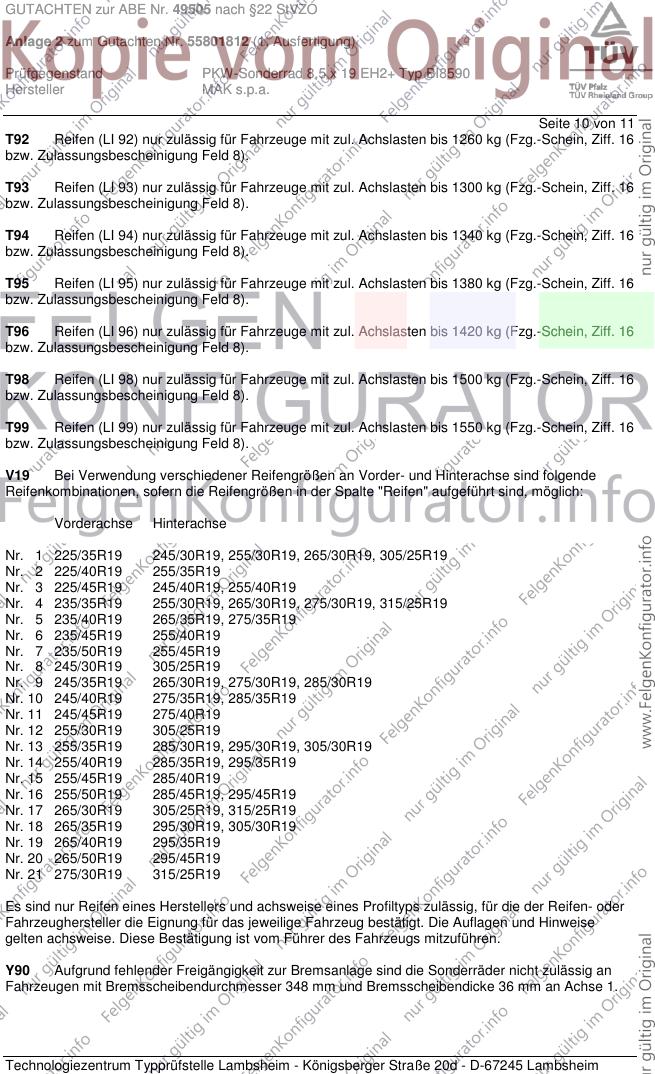

GUTACHTEN zur ABE Nr. 49505 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55801812 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 x 19 EH2+ Typ BI8590
Hersteller MAK s.p.a.
Seite 10 von 11
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19, 255/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 305/25R19, 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Nr. 19 265/40R19 295/35R19
Nr. 20 265/50R19 295/45R19
Nr. 21 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y90 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 348 mm und Bremsscheibendicke 36 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49505 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55801812 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 x 19 EH2+ Typ BI8590
Hersteller MAK s.p.a.
Seite 11 von 11

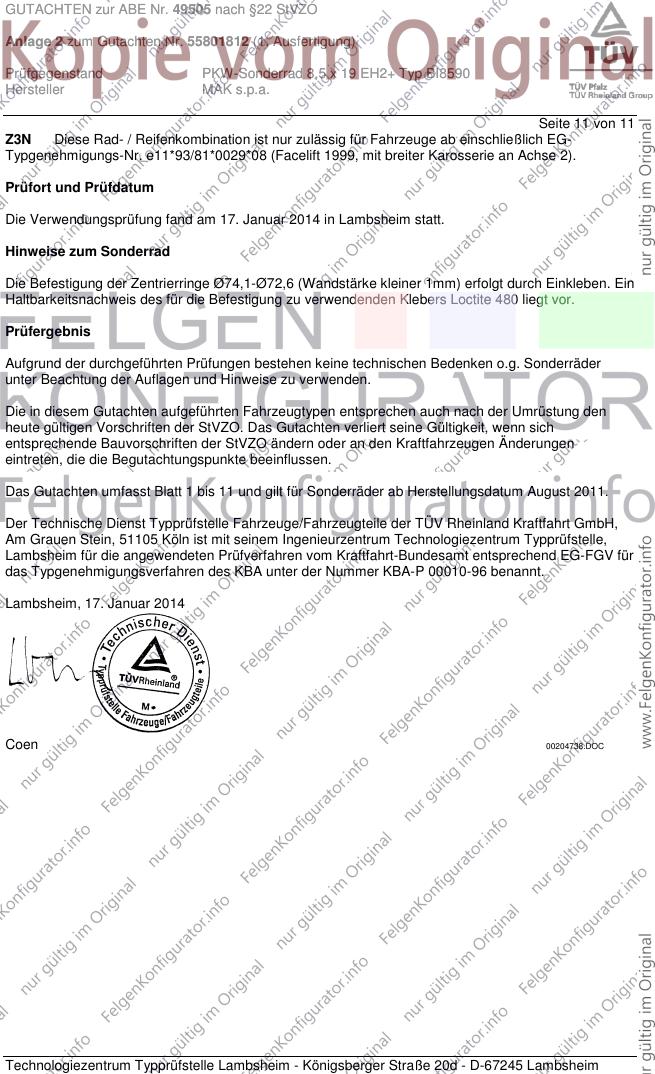

Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 17. Januar 2014 in Lambsheim statt.
Hinweise zum Sonderrad
Die Befestigung der Zentrierringe Ø74,1-Ø72,6 (Wandstärke kleiner 1mm) erfolgt durch Einkleben. Ein
Haltbarkeitsnachweis des für die Befestigung zu verwendenden Klebers Loctite 480 liegt vor.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum August 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 17. Januar 2014
Coen 00204738.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
