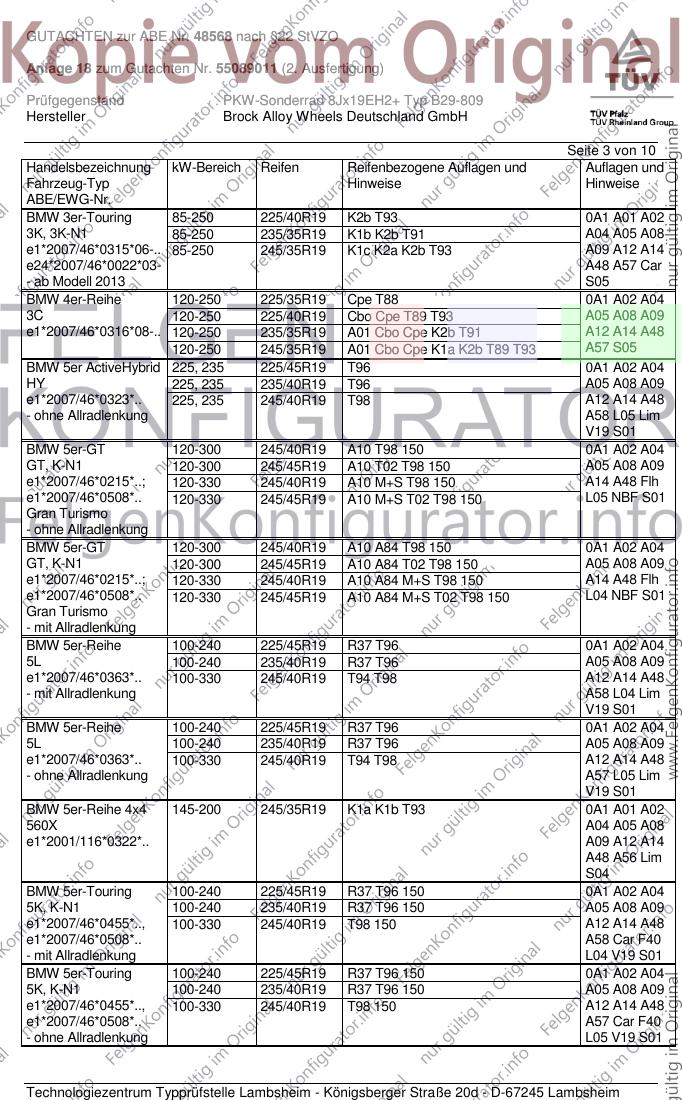

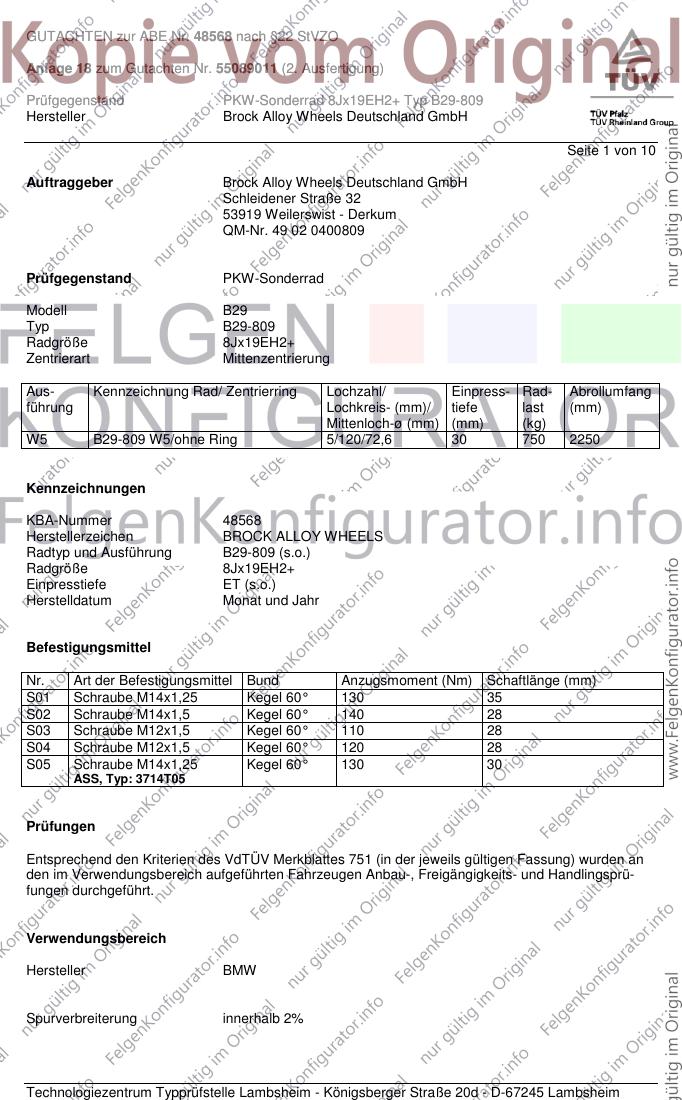

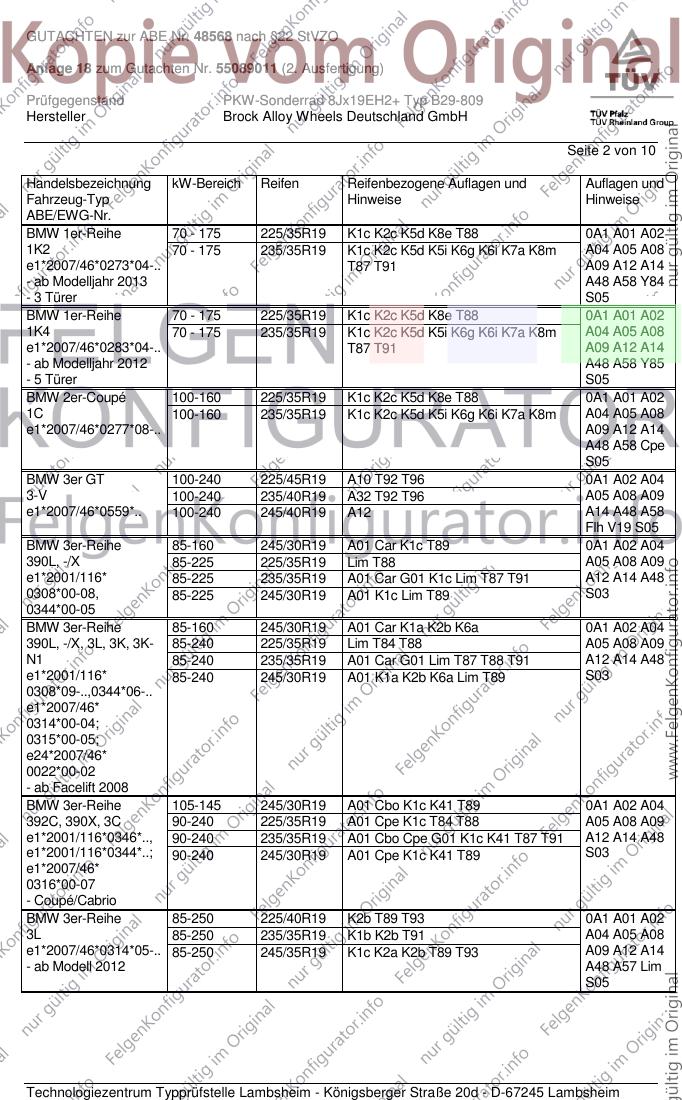

GUTACHTEN zur ABE Nr. 48568 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55089011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2+ Typ B29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 10
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell B29
Typ B29-809
Radgröße 8Jx19EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
W5 B29-809 W5/ohne Ring 5/120/72,6 30 750 2250
Kennzeichnungen
KBA-Nummer 48568
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B29-809 (s.o.)
Radgröße 8Jx19EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,25 Kegel 60° 130 35
S02 Schraube M14x1,5 Kegel 60° 140 28
S03 Schraube M12x1,5 Kegel 60° 110 28
S04 Schraube M12x1,5 Kegel 60° 120 28
S05 Schraube M14x1,25 Kegel 60° 130 30
ASS, Typ: 3714T05
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48568 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55089011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2+ Typ B29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 70 - 175 225/35R19 K1c K2c K5d K8e T88 0A1 A01 A02
1K2 70 - 175 235/35R19 K1c K2c K5d K5i K6g K6i K7a K8m A04 A05 A08
e1*2007/46*0273*04-.. T87 T91 A09 A12 A14
- ab Modelljahr 2013 A48 A58 Y84
- 3 Türer S05
BMW 1er-Reihe 70 - 175 225/35R19 K1c K2c K5d K8e T88 0A1 A01 A02
1K4 70 - 175 235/35R19 K1c K2c K5d K5i K6g K6i K7a K8m A04 A05 A08
e1*2007/46*0283*04-.. T87 T91 A09 A12 A14
- ab Modelljahr 2012 A48 A58 Y85
- 5 Türer S05
BMW 2er-Coupé 100-160 225/35R19 K1c K2c K5d K8e T88 0A1 A01 A02
1C 100-160 235/35R19 K1c K2c K5d K5i K6g K6i K7a K8m A04 A05 A08
e1*2007/46*0277*08-.. A09 A12 A14
A48 A58 Cpe
S05
BMW 3er GT 100-240 225/45R19 A10 T92 T96 0A1 A02 A04
3-V 100-240 235/40R19 A32 T92 T96 A05 A08 A09
e1*2007/46*0559*.. 100-240 245/40R19 A12 A14 A48 A58
Flh V19 S05
BMW 3er-Reihe 85-160 245/30R19 A01 Car K1c T89 0A1 A02 A04
390L, -/X 85-225 225/35R19 Lim T88 A05 A08 A09
e1*2001/116* 85-225 235/35R19 A01 Car G01 K1c Lim T87 T91 A12 A14 A48
0308*00-08, 85-225 245/30R19 A01 K1c Lim T89 S03
0344*00-05
BMW 3er-Reihe 85-160 245/30R19 A01 Car K1a K2b K6a 0A1 A02 A04
390L, -/X, 3L, 3K, 3K- 85-240 225/35R19 Lim T84 T88 A05 A08 A09
N1 85-240 235/35R19 A01 Car G01 Lim T87 T88 T91 A12 A14 A48
e1*2001/116* 85-240 245/30R19 A01 K1a K2b K6a Lim T89 S03
0308*09-..,0344*06-..
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 105-145 245/30R19 A01 Cbo K1c K41 T89 0A1 A02 A04
392C, 390X, 3C 90-240 225/35R19 A01 Cpe K1c T84 T88 A05 A08 A09
e1*2001/116*0346*.., 90-240 235/35R19 A01 Cbo Cpe G01 K1c K41 T87 T91 A12 A14 A48
e1*2001/116*0344*..; 90-240 245/30R19 A01 Cpe K1c K41 T89 S03
e1*2007/46*
0316*00-07
- Coupé/Cabrio
BMW 3er-Reihe 85-250 225/40R19 K2b T89 T93 0A1 A01 A02
3L 85-250 235/35R19 K1b K2b T91 A04 A05 A08
e1*2007/46*0314*05-.. 85-250 245/35R19 K1c K2a K2b T89 T93 A09 A12 A14
- ab Modell 2012 A48 A57 Lim
S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48568 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55089011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2+ Typ B29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Touring 85-250 225/40R19 K2b T93 0A1 A01 A02
3K, 3K-N1 85-250 235/35R19 K1b K2b T91 A04 A05 A08
e1*2007/46*0315*06-.. 85-250 245/35R19 K1c K2a K2b T93 A09 A12 A14
e24*2007/46*0022*03- A48 A57 Car
- ab Modell 2013 S05
BMW 4er-Reihe 120-250 225/35R19 Cpe T88 0A1 A02 A04
3C 120-250 225/40R19 Cbo Cpe T89 T93 A05 A08 A09
e1*2007/46*0316*08-..120-250 235/35R19 A01 Cbo Cpe K2b T91 A12 A14 A48
120-250 245/35R19 A01 Cbo Cpe K1a K2b T89 T93 A57 S05
BMW 5er ActiveHybrid 225, 235 225/45R19 T96 0A1 A02 A04
HY 225, 235 235/40R19 T96 A05 A08 A09
e1*2007/46*0323*.. 225, 235 245/40R19 T98 A12 A14 A48
- ohne Allradlenkung A58 L05 Lim
V19 S01
BMW 5er-GT 120-300 245/40R19 A10 T98 150 0A1 A02 A04
GT, K-N1 120-300 245/45R19 A10 T02 T98 150 A05 A08 A09
e1*2007/46*0215*..; 120-330 245/40R19 A10 M+S T98 150 A14 A48 Flh
e1*2007/46*0508*.. 120-330 245/45R19 A10 M+S T02 T98 150 L05 NBF S01
Gran Turismo
- ohne Allradlenkung
BMW 5er-GT 120-300 245/40R19 A10 A84 T98 150 0A1 A02 A04
GT, K-N1 120-300 245/45R19 A10 A84 T02 T98 150 A05 A08 A09
e1*2007/46*0215*..; 120-330 245/40R19 A10 A84 M+S T98 150 A14 A48 Flh
e1*2007/46*0508*.. 120-330 245/45R19 A10 A84 M+S T02 T98 150 L04 NBF S01
Gran Turismo
- mit Allradlenkung
BMW 5er-Reihe 100-240 225/45R19 R37 T96 0A1 A02 A04
5L 100-240 235/40R19 R37 T96 A05 A08 A09
e1*2007/46*0363*.. 100-330 245/40R19 T94 T98 A12 A14 A48
- mit Allradlenkung A58 L04 Lim
V19 S01
BMW 5er-Reihe 100-240 225/45R19 R37 T96 0A1 A02 A04
5L 100-240 235/40R19 R37 T96 A05 A08 A09
e1*2007/46*0363*.. 100-330 245/40R19 T94 T98 A12 A14 A48
- ohne Allradlenkung A57 L05 Lim
V19 S01
BMW 5er-Reihe 4x4 145-200 245/35R19 K1a K1b T93 0A1 A01 A02
560X A04 A05 A08
e1*2001/116*0322*.. A09 A12 A14
A48 A56 Lim
S04
BMW 5er-Touring 100-240 225/45R19 R37 T96 150 0A1 A02 A04
5K, K-N1 100-240 235/40R19 R37 T96 150 A05 A08 A09
e1*2007/46*0455*.., 100-330 245/40R19 T98 150 A12 A14 A48
e1*2007/46*0508*.. A58 Car F40
- mit Allradlenkung L04 V19 S01
BMW 5er-Touring 100-240 225/45R19 R37 T96 150 0A1 A02 A04
5K, K-N1 100-240 235/40R19 R37 T96 150 A05 A08 A09
e1*2007/46*0455*.., 100-330 245/40R19 T98 150 A12 A14 A48
e1*2007/46*0508*.. A57 Car F40
- ohne Allradlenkung L05 V19 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

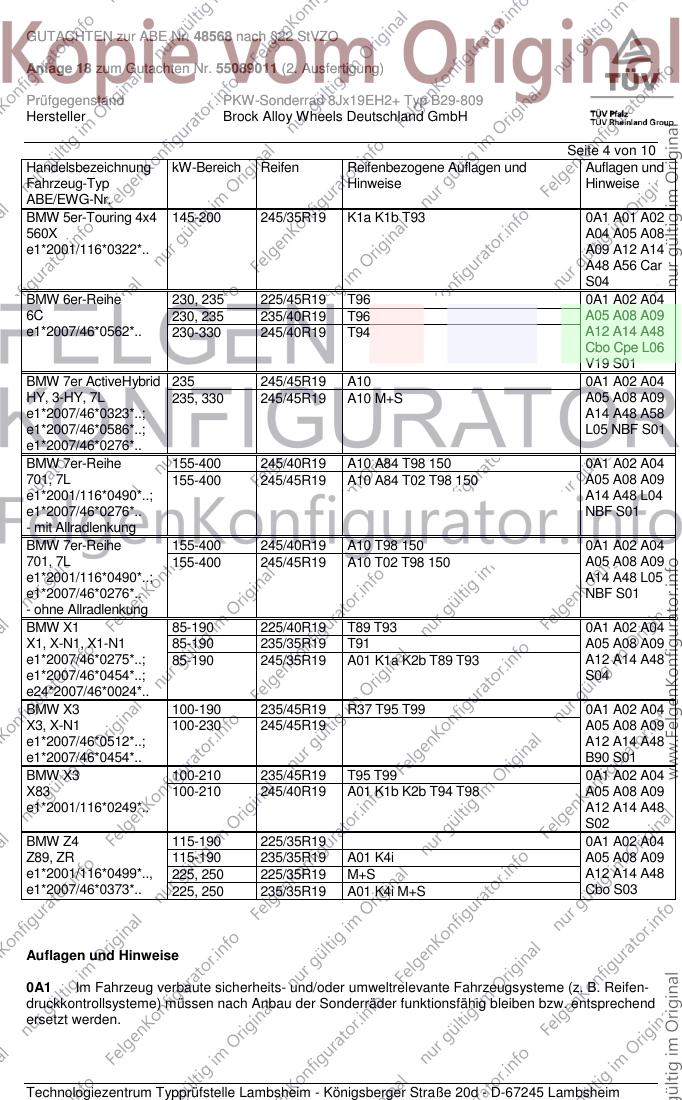

GUTACHTEN zur ABE Nr. 48568 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55089011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2+ Typ B29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 5er-Touring 4x4 145-200 245/35R19 K1a K1b T93 0A1 A01 A02
560X A04 A05 A08
e1*2001/116*0322*.. A09 A12 A14
A48 A56 Car
S04
BMW 6er-Reihe 230, 235 225/45R19 T96 0A1 A02 A04
6C 230, 235 235/40R19 T96 A05 A08 A09
e1*2007/46*0562*.. 230-330 245/40R19 T94 A12 A14 A48
Cbo Cpe L06
V19 S01
BMW 7er ActiveHybrid 235 245/45R19 A10 0A1 A02 A04
HY, 3-HY, 7L 235, 330 245/45R19 A10 M+S A05 A08 A09
e1*2007/46*0323*..; A14 A48 A58
e1*2007/46*0586*..; L05 NBF S01
e1*2007/46*0276*..
BMW 7er-Reihe 155-400 245/40R19 A10 A84 T98 150 0A1 A02 A04
701, 7L 155-400 245/45R19 A10 A84 T02 T98 150 A05 A08 A09
e1*2001/116*0490*..; A14 A48 L04
e1*2007/46*0276*.. NBF S01
- mit Allradlenkung
BMW 7er-Reihe 155-400 245/40R19 A10 T98 150 0A1 A02 A04
701, 7L 155-400 245/45R19 A10 T02 T98 150 A05 A08 A09
e1*2001/116*0490*..; A14 A48 L05
e1*2007/46*0276*.. NBF S01
- ohne Allradlenkung
BMW X1 85-190 225/40R19 T89 T93 0A1 A02 A04
X1, X-N1, X1-N1 85-190 235/35R19 T91 A05 A08 A09
e1*2007/46*0275*..; 85-190 245/35R19 A01 K1a K2b T89 T93 A12 A14 A48
e1*2007/46*0454*..; S04
e24*2007/46*0024*..
BMW X3 100-190 235/45R19 R37 T95 T99 0A1 A02 A04
X3, X-N1 100-230 245/45R19 A05 A08 A09
e1*2007/46*0512*..; A12 A14 A48
e1*2007/46*0454*.. B90 S01
BMW X3 100-210 235/45R19 T95 T99 0A1 A02 A04
X83 100-210 245/40R19 A01 K1b K2b T94 T98 A05 A08 A09
e1*2001/116*0249*.. A12 A14 A48
S02
BMW Z4 115-190 225/35R19 0A1 A02 A04
Z89, ZR 115-190 235/35R19 A01 K4i A05 A08 A09
e1*2001/116*0499*.., 225, 250 225/35R19 M+S A12 A14 A48
e1*2007/46*0373*.. 225, 250 235/35R19 A01 K4i M+S Cbo S03
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48568 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55089011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2+ Typ B29-809
Hersteller Brock Alloy Wheels Deutschland GmbH

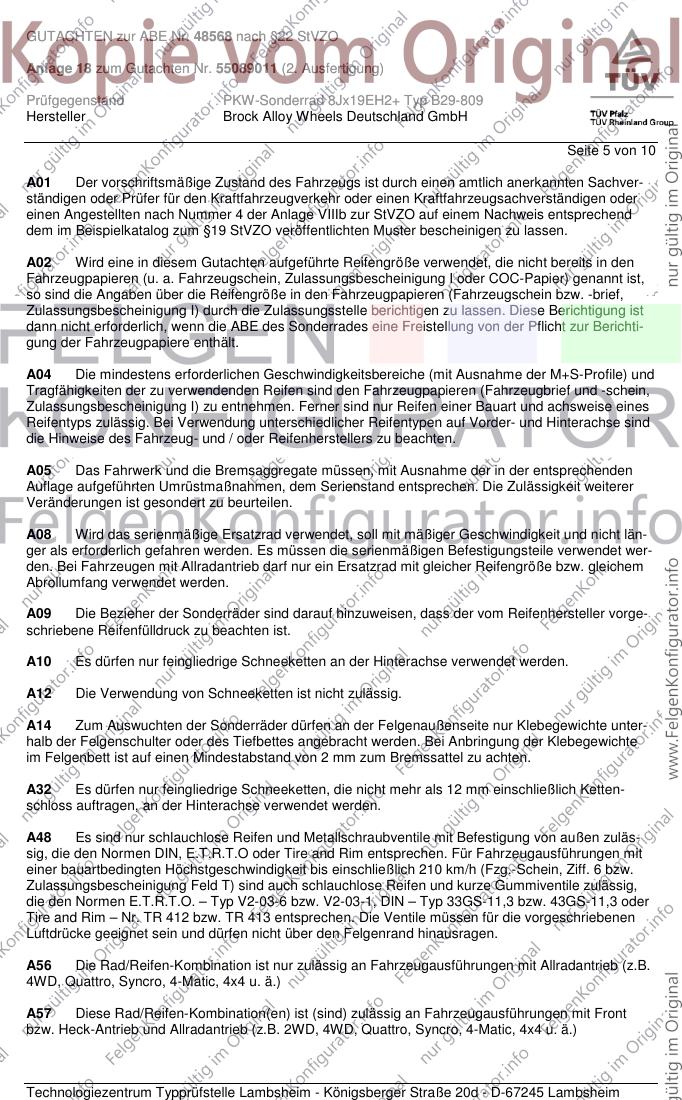

Seite 5 von 10
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unter-
halb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte
im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A48 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen zuläs-
sig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeugausführungen mit
einer bauartbedingten Höchstgeschwindigkeit bis einschließlich 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind auch schlauchlose Reifen und kurze Gummiventile zulässig,
die den Normen E.T.R.T.O. – Typ V2-03-6 bzw. V2-03-1, DIN – Typ 33GS-11,3 bzw. 43GS-11,3 oder
Tire and Rim – Nr. TR 412 bzw. TR 413 entsprechen. Die Ventile müssen für die vorgeschriebenen
Luftdrücke geeignet sein und dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48568 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55089011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2+ Typ B29-809
Hersteller Brock Alloy Wheels Deutschland GmbH

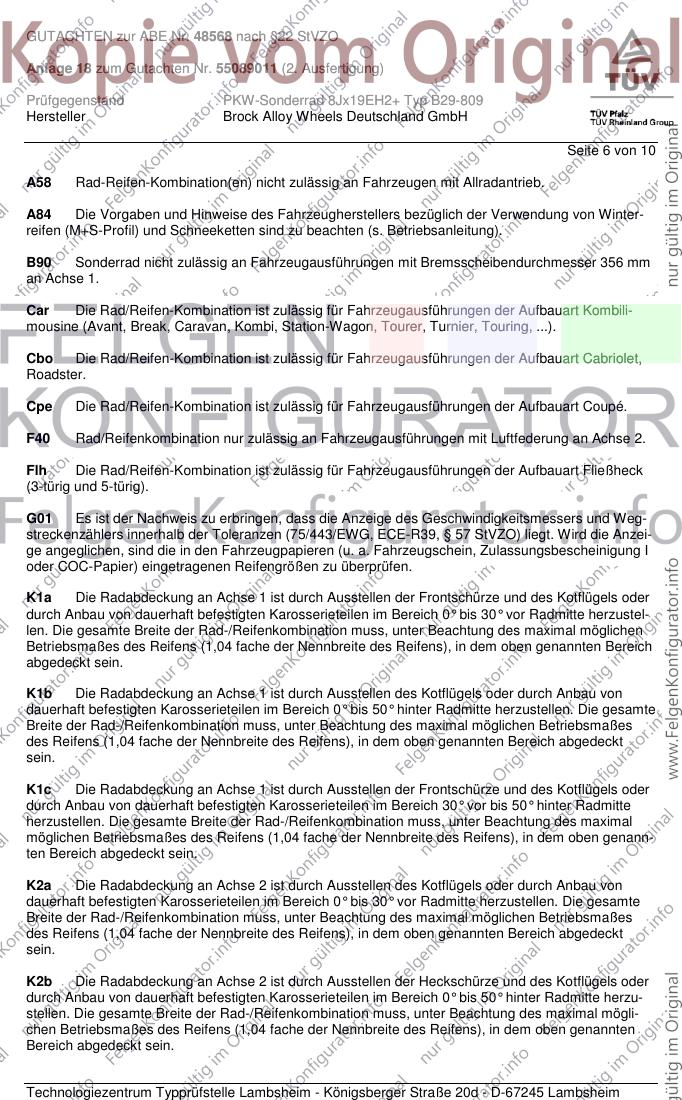

Seite 6 von 10
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von Winter-
reifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48568 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55089011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2+ Typ B29-809
Hersteller Brock Alloy Wheels Deutschland GmbH

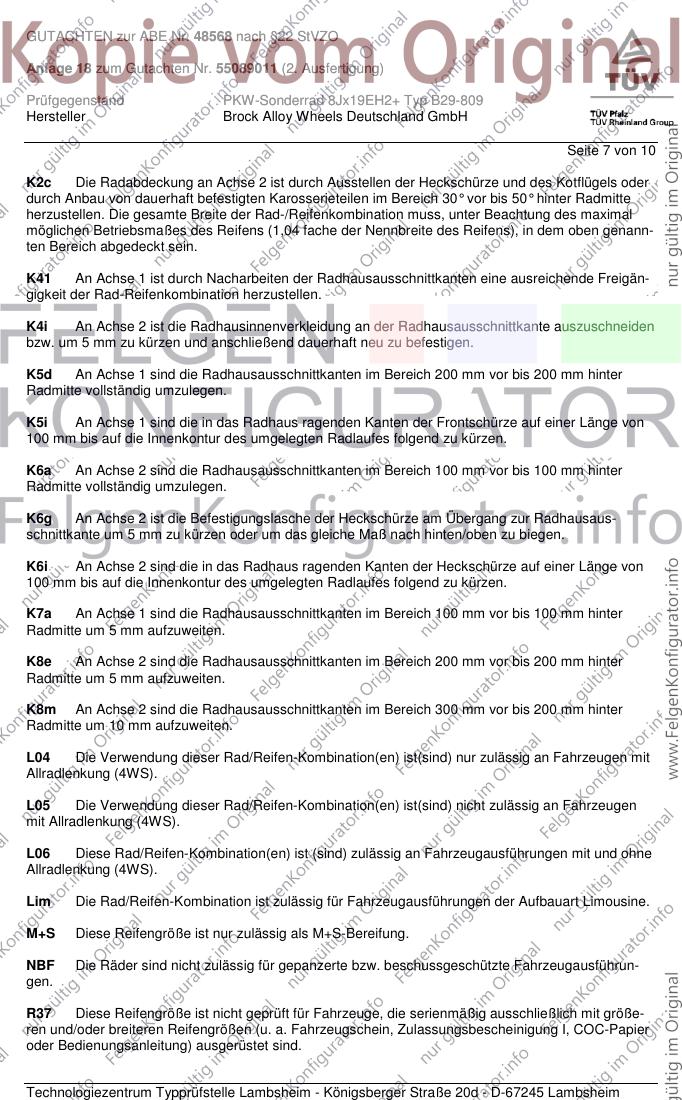

Seite 7 von 10
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48568 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55089011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2+ Typ B29-809
Hersteller Brock Alloy Wheels Deutschland GmbH

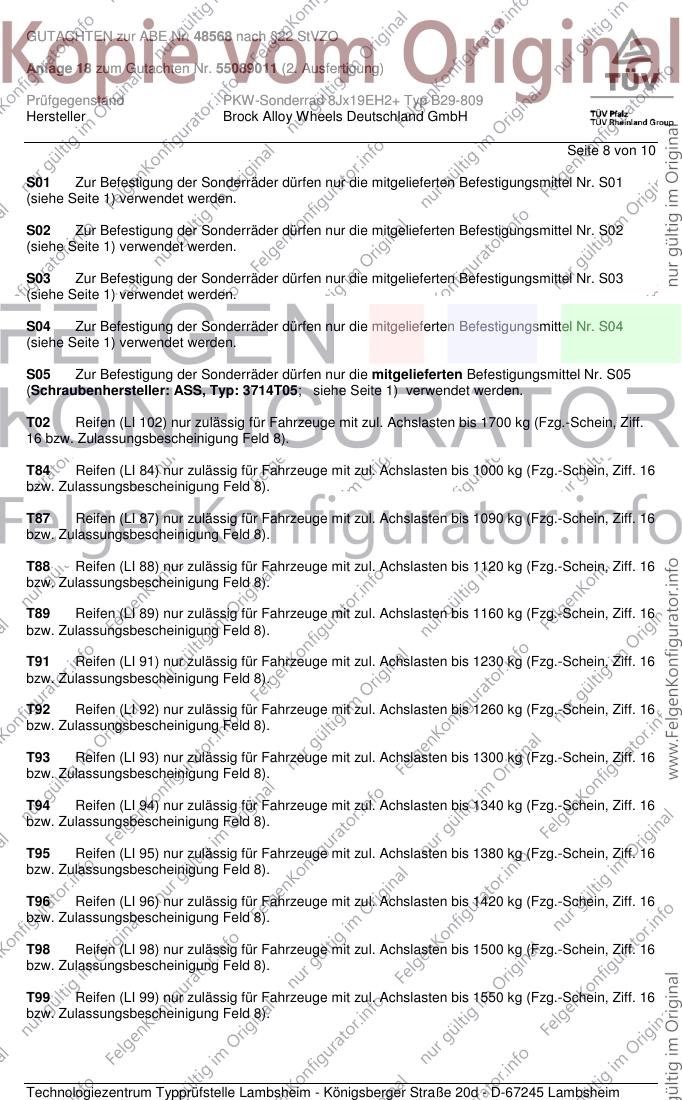

Seite 8 von 10
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(Schraubenhersteller: ASS, Typ: 3714T05; siehe Seite 1) verwendet werden.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48568 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55089011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2+ Typ B29-809
Hersteller Brock Alloy Wheels Deutschland GmbH

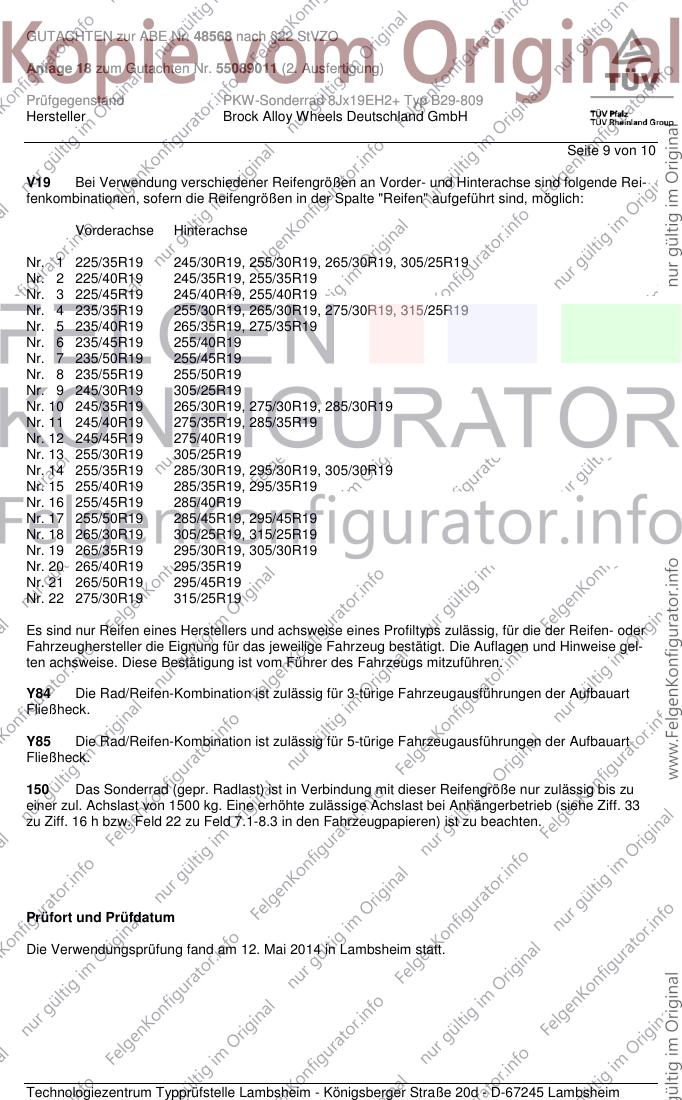

Seite 9 von 10
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 245/35R19, 255/35R19
Nr. 3 225/45R19 245/40R19, 255/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 235/55R19 255/50R19
Nr. 9 245/30R19 305/25R19
Nr. 10 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 11 245/40R19 275/35R19, 285/35R19
Nr. 12 245/45R19 275/40R19
Nr. 13 255/30R19 305/25R19
Nr. 14 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 15 255/40R19 285/35R19, 295/35R19
Nr. 16 255/45R19 285/40R19
Nr. 17 255/50R19 285/45R19, 295/45R19
Nr. 18 265/30R19 305/25R19, 315/25R19
Nr. 19 265/35R19 295/30R19, 305/30R19
Nr. 20 265/40R19 295/35R19
Nr. 21 265/50R19 295/45R19
Nr. 22 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 12. Mai 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48568 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55089011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2+ Typ B29-809
Hersteller Brock Alloy Wheels Deutschland GmbH

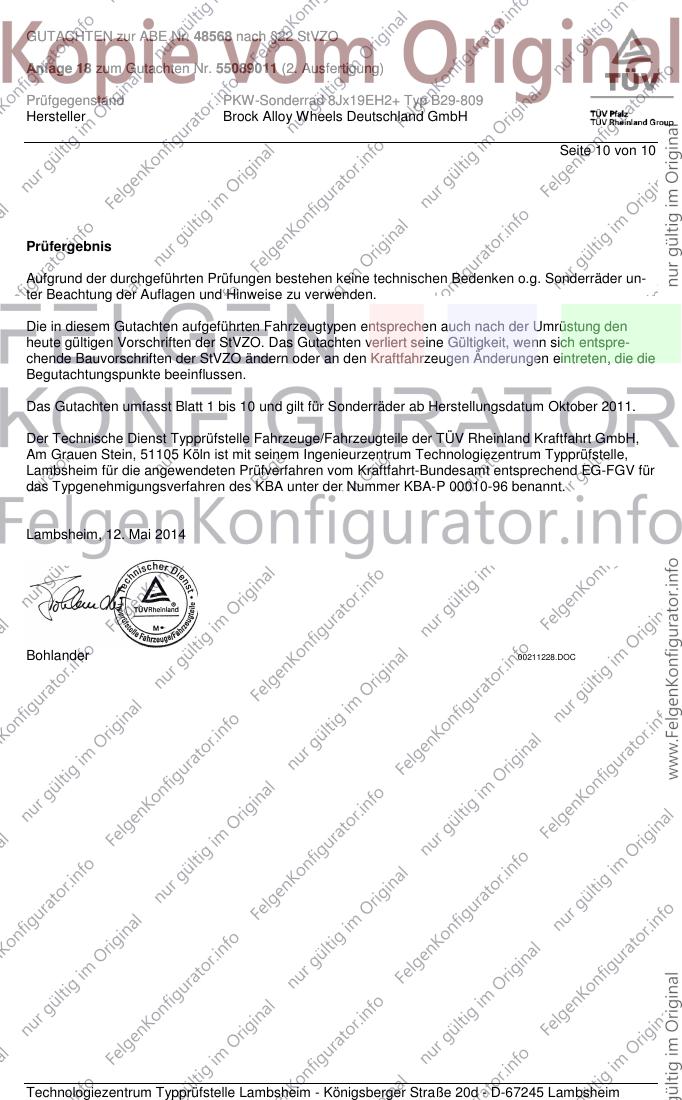

Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Oktober 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. Mai 2014
Bohlander 00211228.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Herstellerempfehlung
Aftermarkt RDKS/TPMS
Radtyp B29 809
KBA 48568
Hersteller RDKS/TPMS Ventilart Montierbar
Alligator RS3 Metall ja
BaoLong 3901B.1 Metall ja
CUB Universal Metall ja
Huf Intelli Sens G2,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590693 (56mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590693 (56mm) Metall ja
Schrader EZ * Gummi ja
Schrader EZ Metall ja
Schrader 40700-1AYOA Metall ja
*zulässige Höchstgeschwindigkeit lt. Hersteller 185km/h
Die angegebenen RDK Sensoren sind auf der oben genannten Felge freigegeben.
Für die Breitstellung der Software sind die einzelnen Hersteller verantwortlich.
