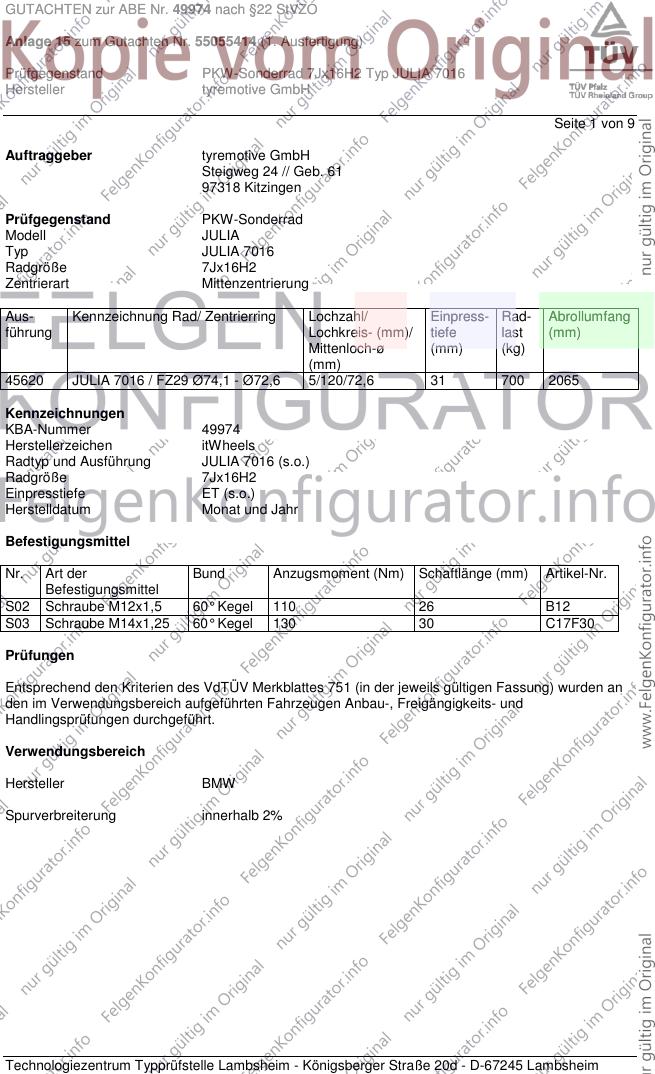

GUTACHTEN zur ABE Nr. 49974 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55055414 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ JULIA 7016
Hersteller tyremotive GmbH
Seite 1 von 9
Auftraggeber tyremotive GmbH
Steigweg 24 // Geb. 61
97318 Kitzingen
Prüfgegenstand PKW-Sonderrad
Modell JULIA
Typ JULIA 7016
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
45620 JULIA 7016 / FZ29 Ø74,1 - Ø72,6 5/120/72,6 31 700 2065
Kennzeichnungen
KBA-Nummer 49974
Herstellerzeichen itWheels
Radtyp und Ausführung JULIA 7016 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M12x1,5 60° Kegel 110 26 B12
S03 Schraube M14x1,25 60° Kegel 130 30 C17F30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49974 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55055414 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ JULIA 7016
Hersteller tyremotive GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100,105 195/55R16 K1c T87 0A1 A01 A02
182, 1C 100-145 205/55R16 K1c K2b K41 K42 K46 A04 A05 A08
e1*2001/116*0352*.., 100-145 225/50R16 K1c K2b K41 K42 K43 K46 A09 A12 A14
e1*2007/46* 100-160 195/55R16 K1c M+S T87 A19 B03 Cbo
0277*00-07 100-160 205/55R16 K1c K2b K41 K42 K46 M+S Cpe V16 S02
- Coupé, Cabrio 100-160 225/50R16 K1c K2b K41 K42 K43 K46 M+S
- incl. Facelift 2011
BMW 1er-Reihe 85-120 195/55R16 K1a R37 T87 0A1 A01 A02
187 85-130 195/55R16 K1a M+S T87 A04 A05 A08
e1*2001/116* 85-130 205/55R16 K1c K2b K41 K42 K46 A09 A12 A14
0287*00-09 85-130 225/50R16 K1c K2b K41 K42 K43 K46 A19 B03 Flh
V16 S02
BMW 1er-Reihe 66-105 195/55R16 K1a R37 T87 0A1 A01 A02
187, 1K2, 1K4 66-145 195/55R16 K1a M+S T87 A04 A05 A08
e1*2001/116* 66-145 205/55R16 K1c K2b K41 K42 K46 A09 A12 A14
0287*10-.., 66-145 225/50R16 K1c K2b K41 K42 K43 K46 A19 B03 Flh
e1*2007/46*, V16 S02
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 70-125 195/55R16 K2b R37 T87 T91 0A1 A01 A02
1K2 70-125 205/50R16 K1a K2a K2b K5b R37 T87 T91 A04 A05 A08
e1*2007/46*0273*04-.. 70-147 195/55R16 K2b M+S T87 T91 A09 A12 A14
- ab Modelljahr 2013 70-147 205/50R16 K1a K2a K2b K5b M+S T87 T91 A19 A58 B01
- 3 Türer 70-147 205/55R16 K1a K2a K2b K5b V16 Y84 S03
70-147 215/55R16 K1c K2c K5d K8e
70-147 225/45R16 K1a K2a K2b K5b T89
70-147 225/50R16 K1c K2c K5d K5i K6i K7a K8e
70-175 205/55R16 K1a K2a K2b K5b M+S
70-175 215/55R16 K1c K2c K5d K8e M+S
70-175 225/50R16 K1c K2c K5d K5i K6i K7a K8e M+S
BMW 1er-Reihe 70-125 195/55R16 K2b R37 T87 T91 0A1 A01 A02
1K4 70-125 205/50R16 K1a K2a K2b K5b R37 T87 T91 A04 A05 A08
e1*2007/46*0283*04-.. 70-147 195/55R16 K2b M+S T87 T91 A09 A12 A14
- ab Modelljahr 2012 70-147 205/50R16 K1a K2a K2b K5b M+S T87 T91 A19 A58 B01
- 5 Türer 70-147 205/55R16 K1a K2a K2b K5b V16 Y85 S03
70-147 215/55R16 K1c K2c K5d K8e
70-147 225/45R16 K1a K2a K2b K5b T89
70-147 225/50R16 K1c K2c K5d K5i K6i K7a K8e
70-175 205/55R16 K1a K2a K2b K5b M+S
70-175 215/55R16 K1c K2c K5d K8e M+S
70-175 225/50R16 K1c K2c K5d K5i K6i K7a K8e M+S
BMW 2er-Coupé 100-147 205/55R16 K1a K2a K2b K5b 0A1 A01 A02
1C 100-147 215/55R16 K1c K2c K5d K8e A04 A05 A08
e1*2007/46*0277*08-.. 100-147 225/50R16 K1c K2c K5d K5i K6i K7a K8e A09 A12 A14
A19 A58 B01
Cpe V16 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49974 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55055414 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ JULIA 7016
Hersteller tyremotive GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Allrad 141 205/55R16 K1c K42 K56 R35 R37 0A1 A01 A02
346X 141 225/50R16 K1c K2b K42 K56 R35 A04 A05 A08
e1*98/14*,2001/116* A09 A12 A14
0144*.. A19 B03 Car
Lim V16 S02
BMW 3er-Compact 85-141 205/55R16 K1a K42 K56 R37 0A1 A01 A02
346K 85-141 225/50R16 K1c K2c K42 K56 A04 A05 A08
e1*98/14*0167*.., A09 A12 A14
e1*2001/116*0167*.. A19 B03 V16
S02
BMW 3er-Reihe 66-125 205/50R16 K1a K42 R37 0A1 A01 A02
3/CG 66-125 205/55R16 K1a K42 K56 A04 A05 A08
e1*93/81*0017*.., 66-125 225/45R16 K1a K42 K56 A09 A12 A14
e1*98/14*0017*.. 66-125 225/50R16 K1c K2b K42 K44 K56 L02 A19 B03 Com
V16 S02
BMW 3er-Reihe 77-142 205/55R16 K1c K42 K56 R35 R37 0A1 A01 A02
346C, 346R 77-142 225/50R16 K1c K2b K42 K56 R35 A04 A05 A08
e1*98/14,2001/116* A09 A12 A14
0112, 0146*.. A19 B03 Cbo
Cpe V16 S02
BMW 3er-Reihe 77-142 205/55R16 K1c K42 K56 R35 R37 T91 T94 0A1 A01 A02
346L 77-142 225/50R16 K1c K2b K42 K56 R35 T92 T93 A04 A05 A08
e1*97/27*0097*.., A09 A12 A14
e1*98/14*0097*.. A19 B03 Car
Lim V16 S02
BMW 3er-Reihe 85-160 205/55R16 A10 0A1 A02 A04
390L, -/X 85-160 225/50R16 A12 A05 A08 A09
e1*2001/116* A14 A19 B03
0308*00-08, B29 Car Lim
0344*00-05 V16 S02
BMW 3er-Reihe 85-160 205/55R16 A32 T91 T94 0A1 A02 A04
390L, -/X, 3L, 3K, 3K- 85-160 225/50R16 A12 A05 A08 A09
N1 A14 A19 B03
e1*2001/116* B29 Car Lim
0308*09-..,0344*06-.. V16 S02
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-147 205/55R16 A10 M+S 0A1 A02 A04
392C, 390X, 3C 90-147 225/50R16 A01 A12 K1a M+S A05 A08 A09
e1*2001/116*0346*.., A14 A19 B03
e1*2001/116*0344*..; B29 Cbo Cpe
e1*2007/46* V16 S02
0316*00-07
- Coupé/Cabrio
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49974 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55055414 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ JULIA 7016
Hersteller tyremotive GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 75-142 205/50R16 K1a K42 R37 T91 0A1 A01 A02
3B, 3/B 75-142 205/55R16 K1a K42 K56 A04 A05 A08
F920, 75-142 225/45R16 K1a K42 K56 R70 T89 A09 A12 A14
e1*93/81*0016*.. 75-142 225/50R16 K1c K2b K42 K44 K56 L02 A19 B03 Cbo
Cpe V16 S02
BMW 3er-Reihe 66-142 205/50R16 K1a K42 R37 T91 0A1 A01 A02
3C, 3/C 66-142 205/55R16 K1a K42 K56 A04 A05 A08
F547, 66-142 225/45R16 K1a K42 K56 R70 T89 A09 A12 A14
e1*93/81*0015*.. 66-142 225/50R16 K1c K2b K42 K44 K56 L02 A19 B03 Car
Com Lim V16
S02
BMW 3er-Reihe 85-147 205/60R16 A11 0A1 A02 A04
3L 85-147 215/55R16 A32 A05 A08 A09
e1*2007/46*0314*05-.. 85-147 215/60R16 A32 A14 A19 A57
- ab Modell 2012 85-147 225/55R16 A01 A12 K2b B01 Lim V16
85-147 235/50R16 A01 A12 K1b K2b S03
85-147 245/50R16 A01 A12 K1c K2a K2b
BMW 3er-Touring 85-147 205/60R16 A11 0A1 A02 A04
3K, 3K-N1 85-147 215/55R16 A32 A05 A08 A09
e1*2007/46*0315*06-.. 85-147 215/60R16 A32 A14 A19 A57
e24*2007/46*0022*03- 85-147 225/55R16 A01 A12 K2b B01 Car V16
- ab Modell 2013 85-147 235/50R16 A01 A12 K1b K2b S03
85-147 245/50R16 A01 A12 K1c K2a K2b
BMW Z3 141-170 205/55R16 Cbo Cpe K1a K41 0A1 A01 A02
R/C 141-170 225/50R16 Cbo Cpe K1a K41 K45 A04 A05 A08
e1*93/81*0029*.., 85-110 205/50R16 Cbo K1a K2b K41 K42 A09 A12 A14
e1*98/14*0029*.. 85-110 205/55R16 Cbo K1a K2b K41 K42 K56 A19 B03 V16
85-110 215/50R16 Cbo K1a K2b K41 K42 K56 S02
85-110 225/50R16 Cbo K1a K2c K41 K42 K45 K56
85-125 205/50R16 Cbo K1a K41 Z3N
85-125 205/55R16 Cbo K1a K41 Z3N
85-125 215/50R16 Cbo K1a K41 Z3N
85-125 225/50R16 Cbo K1a K41 K42 K45 K56 Z3N
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49974 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55055414 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ JULIA 7016
Hersteller tyremotive GmbH
Seite 5 von 9
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49974 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55055414 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ JULIA 7016
Hersteller tyremotive GmbH
Seite 6 von 9
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49974 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55055414 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ JULIA 7016
Hersteller tyremotive GmbH

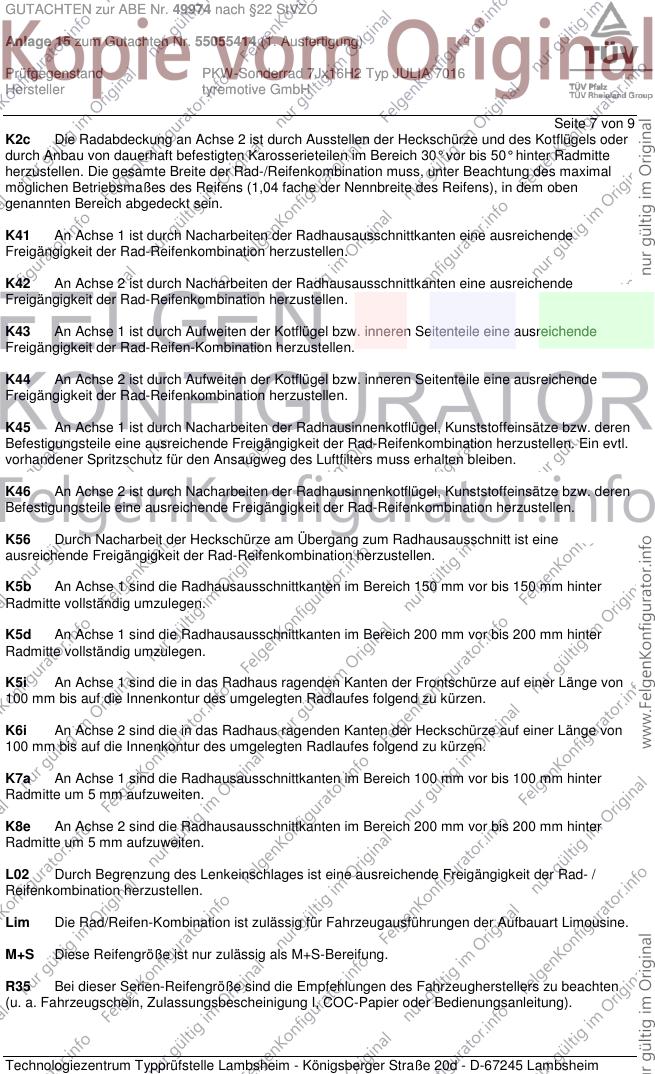

Seite 7 von 9
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49974 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55055414 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ JULIA 7016
Hersteller tyremotive GmbH
Seite 8 von 9
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49974 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55055414 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ JULIA 7016
Hersteller tyremotive GmbH

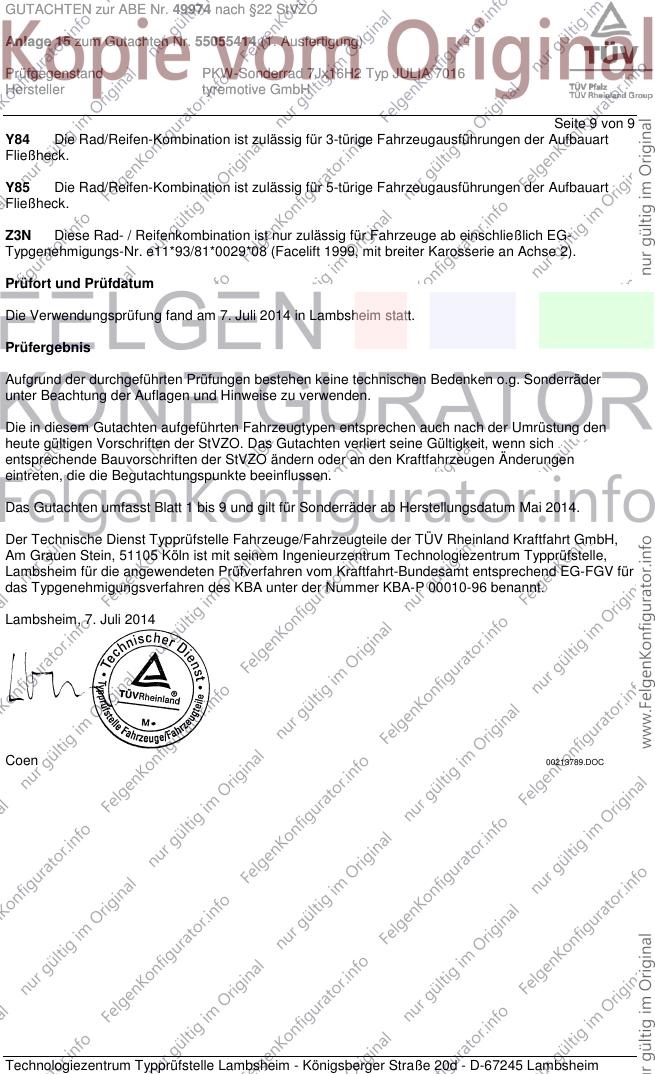

Seite 9 von 9
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 7. Juli 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Mai 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 7. Juli 2014
Coen 00213789.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
