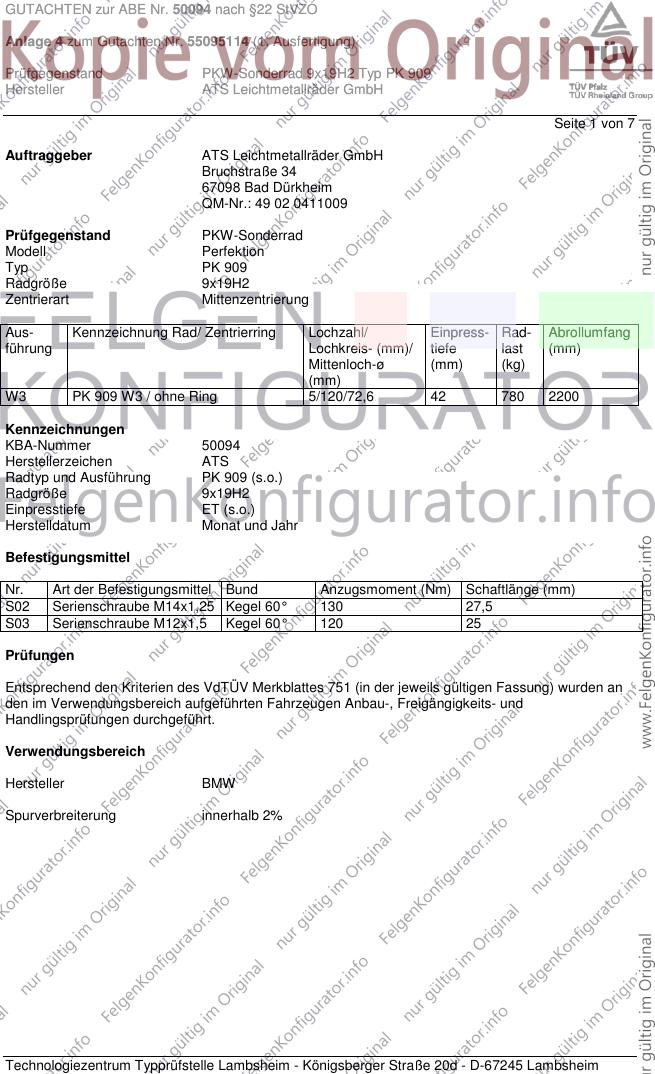

GUTACHTEN zur ABE Nr. 50094 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55095114 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9x19H2 Typ PK 909
Hersteller ATS Leichtmetallräder GmbH
Seite 1 von 7
Auftraggeber ATS Leichtmetallräder GmbH
Bruchstraße 34
67098 Bad Dürkheim
QM-Nr.: 49 02 0411009
Prüfgegenstand PKW-Sonderrad
Modell Perfektion
Typ PK 909
Radgröße 9x19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W3 PK 909 W3 / ohne Ring 5/120/72,6 42 780 2200
Kennzeichnungen
KBA-Nummer 50094
Herstellerzeichen ATS
Radtyp und Ausführung PK 909 (s.o.)
Radgröße 9x19H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serienschraube M14x1,25 Kegel 60° 130 27,5
S03 Serienschraube M12x1,5 Kegel 60° 120 25
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

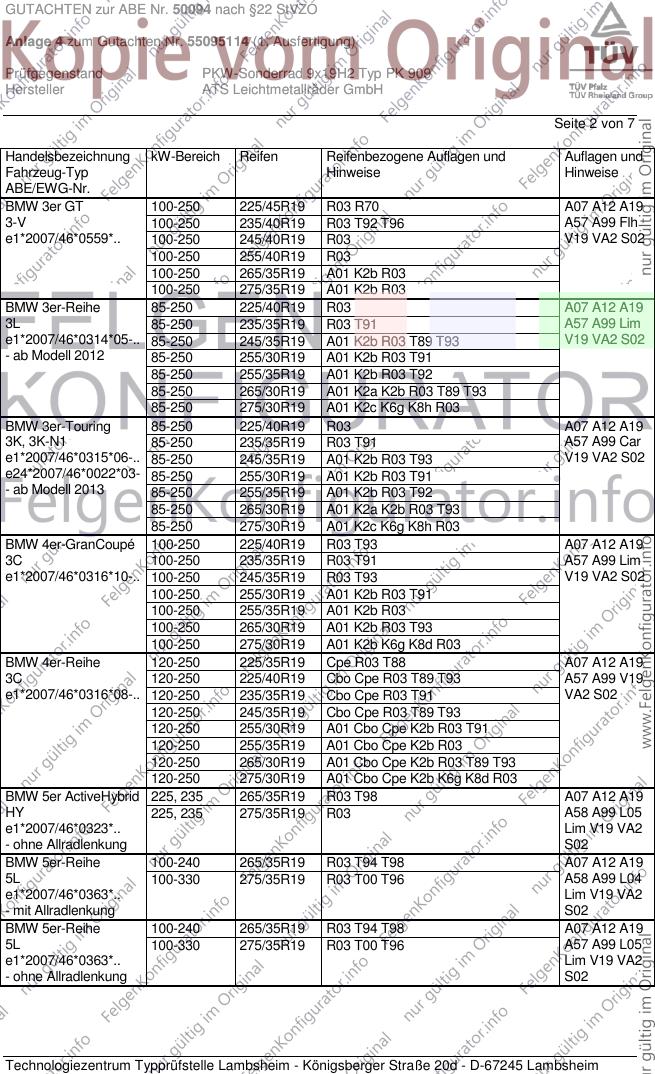

GUTACHTEN zur ABE Nr. 50094 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55095114 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9x19H2 Typ PK 909
Hersteller ATS Leichtmetallräder GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er GT 100-250 225/45R19 R03 R70 A07 A12 A19
3-V 100-250 235/40R19 R03 T92 T96 A57 A99 Flh
e1*2007/46*0559*.. 100-250 245/40R19 R03 V19 VA2 S02
100-250 255/40R19 R03
100-250 265/35R19 A01 K2b R03
100-250 275/35R19 A01 K2b R03
BMW 3er-Reihe 85-250 225/40R19 R03 A07 A12 A19
3L 85-250 235/35R19 R03 T91 A57 A99 Lim
e1*2007/46*0314*05-.. 85-250 245/35R19 A01 K2b R03 T89 T93 V19 VA2 S02
- ab Modell 2012 85-250 255/30R19 A01 K2b R03 T91
85-250 255/35R19 A01 K2b R03 T92
85-250 265/30R19 A01 K2a K2b R03 T89 T93
85-250 275/30R19 A01 K2c K6g K8h R03
BMW 3er-Touring 85-250 225/40R19 R03 A07 A12 A19
3K, 3K-N1 85-250 235/35R19 R03 T91 A57 A99 Car
e1*2007/46*0315*06-.. 85-250 245/35R19 A01 K2b R03 T93 V19 VA2 S02
e24*2007/46*0022*03- 85-250 255/30R19 A01 K2b R03 T91
- ab Modell 2013 85-250 255/35R19 A01 K2b R03 T92
85-250 265/30R19 A01 K2a K2b R03 T93
85-250 275/30R19 A01 K2c K6g K8h R03
BMW 4er-GranCoupé 100-250 225/40R19 R03 T93 A07 A12 A19
3C 100-250 235/35R19 R03 T91 A57 A99 Lim
e1*2007/46*0316*10-.. 100-250 245/35R19 R03 T93 V19 VA2 S02
100-250 255/30R19 A01 K2b R03 T91
100-250 255/35R19 A01 K2b R03
100-250 265/30R19 A01 K2b R03 T93
100-250 275/30R19 A01 K2b K6g K8d R03
BMW 4er-Reihe 120-250 225/35R19 Cpe R03 T88 A07 A12 A19
3C 120-250 225/40R19 Cbo Cpe R03 T89 T93 A57 A99 V19
e1*2007/46*0316*08-.. 120-250 235/35R19 Cbo Cpe R03 T91 VA2 S02
120-250 245/35R19 Cbo Cpe R03 T89 T93
120-250 255/30R19 A01 Cbo Cpe K2b R03 T91
120-250 255/35R19 A01 Cbo Cpe K2b R03
120-250 265/30R19 A01 Cbo Cpe K2b R03 T89 T93
120-250 275/30R19 A01 Cbo Cpe K2b K6g K8d R03
BMW 5er ActiveHybrid 225, 235 265/35R19 R03 T98 A07 A12 A19
HY 225, 235 275/35R19 R03 A58 A99 L05
e1*2007/46*0323*.. Lim V19 VA2
- ohne Allradlenkung S02
BMW 5er-Reihe 100-240 265/35R19 R03 T94 T98 A07 A12 A19
5L 100-330 275/35R19 R03 T00 T96 A58 A99 L04
e1*2007/46*0363*.. Lim V19 VA2
- mit Allradlenkung S02
BMW 5er-Reihe 100-240 265/35R19 R03 T94 T98 A07 A12 A19
5L 100-330 275/35R19 R03 T00 T96 A57 A99 L05
e1*2007/46*0363*.. Lim V19 VA2
- ohne Allradlenkung S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

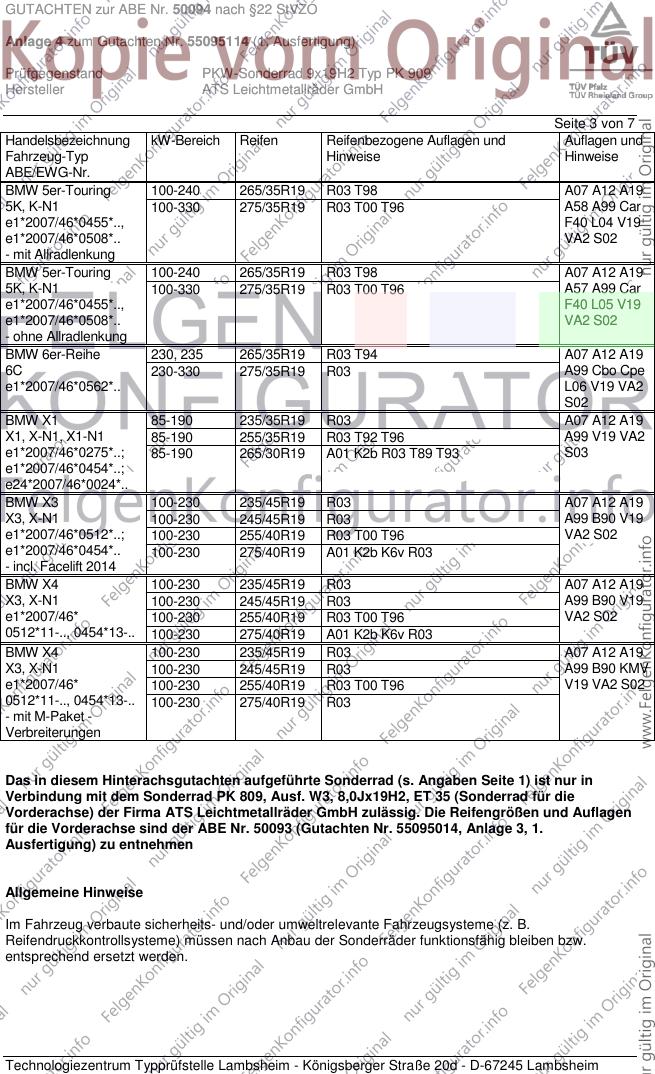

GUTACHTEN zur ABE Nr. 50094 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55095114 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9x19H2 Typ PK 909
Hersteller ATS Leichtmetallräder GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 5er-Touring 100-240 265/35R19 R03 T98 A07 A12 A19
5K, K-N1 100-330 275/35R19 R03 T00 T96 A58 A99 Car
e1*2007/46*0455*.., F40 L04 V19
e1*2007/46*0508*.. VA2 S02
- mit Allradlenkung
BMW 5er-Touring 100-240 265/35R19 R03 T98 A07 A12 A19
5K, K-N1 100-330 275/35R19 R03 T00 T96 A57 A99 Car
e1*2007/46*0455*.., F40 L05 V19
e1*2007/46*0508*.. VA2 S02
- ohne Allradlenkung
BMW 6er-Reihe 230, 235 265/35R19 R03 T94 A07 A12 A19
6C 230-330 275/35R19 R03 A99 Cbo Cpe
e1*2007/46*0562*.. L06 V19 VA2
S02
BMW X1 85-190 235/35R19 R03 A07 A12 A19
X1, X-N1, X1-N1 85-190 255/35R19 R03 T92 T96 A99 V19 VA2
e1*2007/46*0275*..; 85-190 265/30R19 A01 K2b R03 T89 T93 S03
e1*2007/46*0454*..;
e24*2007/46*0024*..
BMW X3 100-230 235/45R19 R03 A07 A12 A19
X3, X-N1 100-230 245/45R19 R03 A99 B90 V19
e1*2007/46*0512*..; 100-230 255/40R19 R03 T00 T96 VA2 S02
e1*2007/46*0454*.. 100-230 275/40R19 A01 K2b K6v R03
- incl. Facelift 2014
BMW X4 100-230 235/45R19 R03 A07 A12 A19
X3, X-N1 100-230 245/45R19 R03 A99 B90 V19
e1*2007/46* 100-230 255/40R19 R03 T00 T96 VA2 S02
0512*11-.., 0454*13-.. 100-230 275/40R19 A01 K2b K6v R03
BMW X4 100-230 235/45R19 R03 A07 A12 A19
X3, X-N1 100-230 245/45R19 R03 A99 B90 KMV
e1*2007/46* 100-230 255/40R19 R03 T00 T96 V19 VA2 S02
0512*11-.., 0454*13-.. 100-230 275/40R19 R03
- mit M-Paket -
Verbreiterungen
Das in diesem Hinterachsgutachten aufgeführte Sonderrad (s. Angaben Seite 1) ist nur in
Verbindung mit dem Sonderrad PK 809, Ausf. W3, 8,0Jx19H2, ET 35 (Sonderrad für die
Vorderachse) der Firma ATS Leichtmetallräder GmbH zulässig. Die Reifengrößen und Auflagen
für die Vorderachse sind der ABE Nr. 50093 (Gutachten Nr. 55095014, Anlage 3, 1.
Ausfertigung) zu entnehmen
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

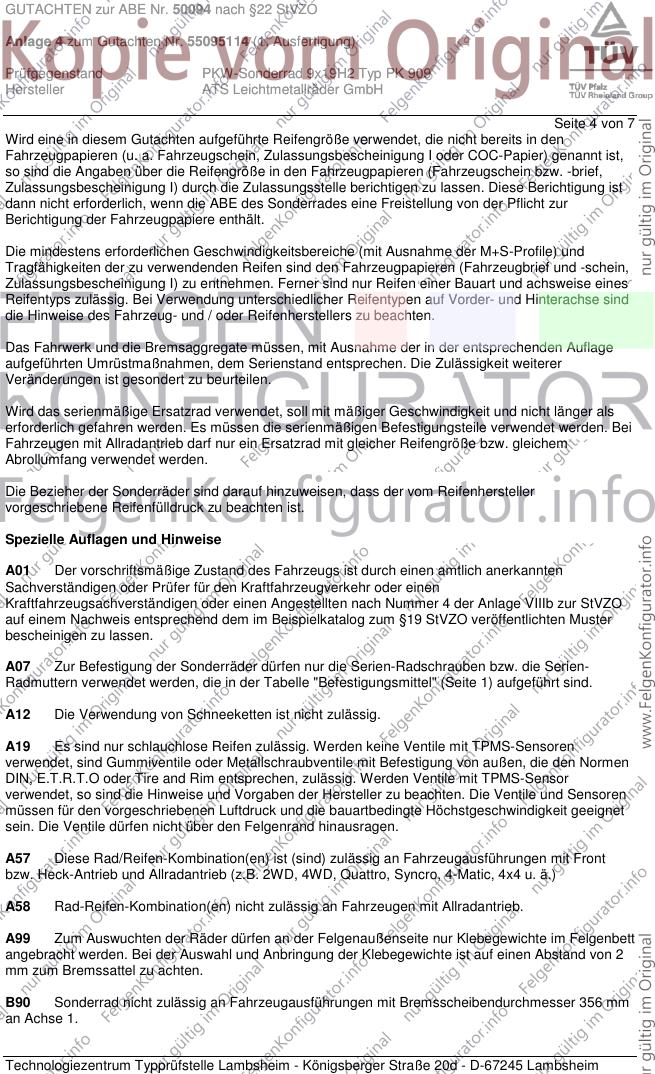

GUTACHTEN zur ABE Nr. 50094 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55095114 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9x19H2 Typ PK 909
Hersteller ATS Leichtmetallräder GmbH
Seite 4 von 7
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

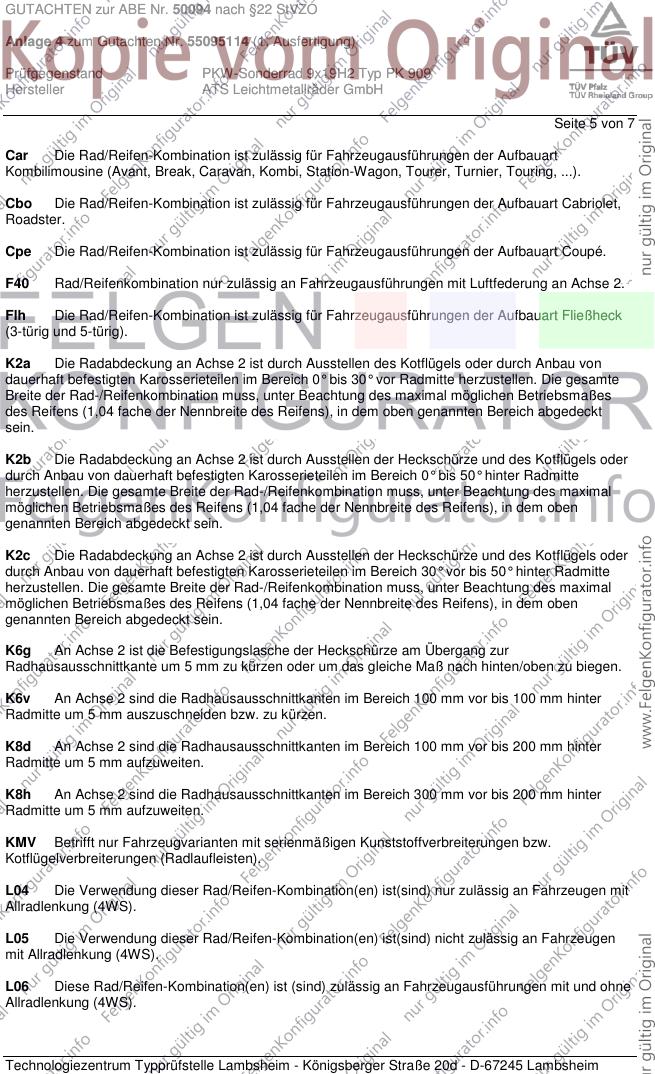

GUTACHTEN zur ABE Nr. 50094 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55095114 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9x19H2 Typ PK 909
Hersteller ATS Leichtmetallräder GmbH
Seite 5 von 7
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen

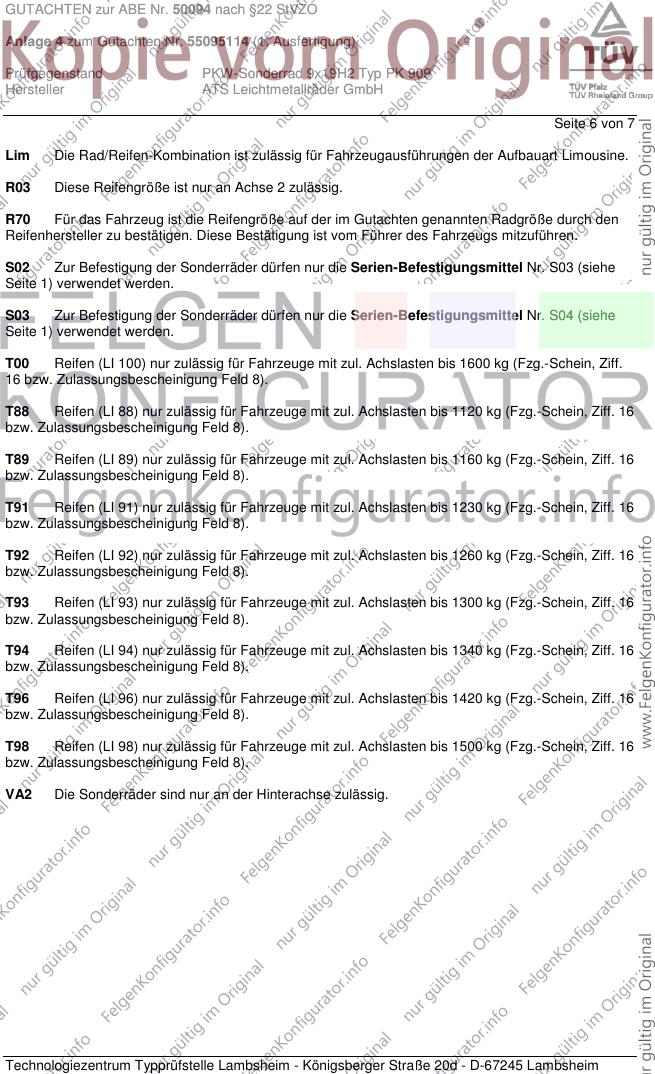

mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50094 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55095114 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9x19H2 Typ PK 909
Hersteller ATS Leichtmetallräder GmbH
Seite 6 von 7
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
VA2 Die Sonderräder sind nur an der Hinterachse zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50094 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55095114 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9x19H2 Typ PK 909
Hersteller ATS Leichtmetallräder GmbH
Seite 7 von 7

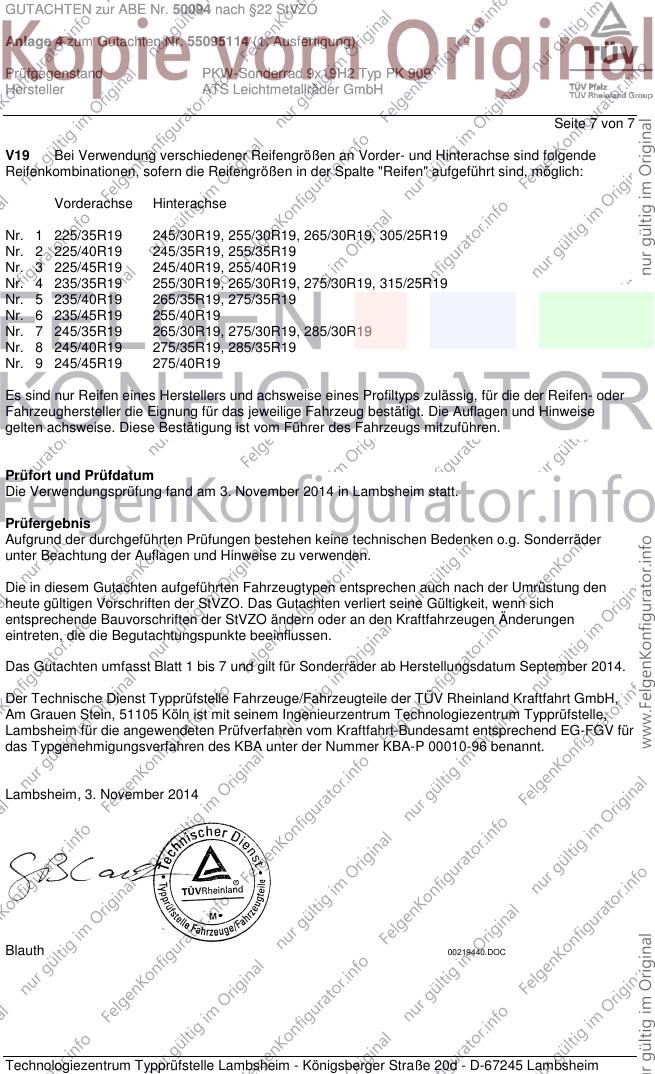

V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 245/35R19, 255/35R19
Nr. 3 225/45R19 245/40R19, 255/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 8 245/40R19 275/35R19, 285/35R19
Nr. 9 245/45R19 275/40R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 3. November 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum September 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 3. November 2014
Blauth 00219440.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
