GUTACHTEN zur ABE Nr. 48206 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55806010 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ 19199
Hersteller O.Z. Spa
Seite 1 von 11
Auftraggeber O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW19
Typ 19199
Radgröße 8 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
003 19199 003 / ohne Ring 5/120/72,6 29 725 2075
Kennzeichnungen
KBA-Nummer 48206
Herstellerzeichen MSW
Radtyp und Ausführung 19199 003
Radgröße 8 J x 17 H2
Einpresstiefe ET 29
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge (mm) Artikel-Nr.
(Nm)
S02 Serienschraube M14x1,25 Kegel 60° 130 27,5 Serie
S03 Schraube M12x1,5 Kegel 60° 110 26 80910173
S04 Schraube M12x1,5 Kegel 60° 120 26 80910173
S05 Schraube M14x1,5 Kegel 60° 140 32,3 80910050
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48206 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55806010 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ 19199
Hersteller O.Z. Spa
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 215/45R17 K2b K41 K42 K43 T87 T88 T91 0A1 A01 A02
182, 1C 100-240 225/45R17 K2b K41 K42 K43 T90 A04 A05 A08
e1*2001/116*0352*.., 100-240 235/40R17 K2b K42 K44 R03 T90 A09 A12 A14
e1*2007/46* 100-240 245/40R17 K2c K42 K44 R03 A21 Cbo Cpe
0277*00-07 225-240 215/45R17 K41 K43 R02 T91 K1c K46 V17
- Coupé, Cabrio S03
- incl. Facelift 2011
BMW 1er-Reihe 85-195 215/45R17 K2b K41 K42 K43 T87 T88 T91 0A1 A01 A02
187 85-195 225/45R17 K2b K41 K42 K43 A04 A05 A08
e1*2001/116* 85-195 235/40R17 K2b K42 K44 R03 A09 A12 A14
0287*00-09 85-195 245/40R17 K2c K42 K44 R03 A21 Flh K1c
K46 V17 S03
BMW 1er-Reihe 66-195 215/45R17 K2b K41 K42 K43 T87 T88 T91 0A1 A01 A02
187, 1K2, 1K4 66-195 225/45R17 K2b K41 K42 K43 A04 A05 A08
e1*2001/116* 66-195 235/40R17 K2b K42 K44 R03 A09 A12 A14
0287*10-.., 66-195 245/40R17 K2c K42 K44 R03 A21 Flh K1c
e1*2007/46*, K46 V17 S03
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 3er GT 100-250 225/55R17 0A1 A02 A04
3-V 100-250 235/50R17 A01 K1a K2b A05 A08 A09
e1*2007/46*0559*.. 100-250 235/55R17 A01 K1a K2b A12 A14 A21
100-250 245/50R17 A01 K1c K2b K5a A57 BW7 Flh
100-250 255/50R17 A01 K1c K2c K5c K5i K5k K6g K6i V17 S02
K8h
BMW 3er-Reihe 66-125 215/40R17 K2b K41 K44 K56 R37 T83 T87 0A1 A01 A02
3/CG 66-125 215/45R17 K2b K41 K44 K56 R37 A04 A05 A08
e1*93/81*0017*.., 66-125 225/45R17 K2b K41 K44 K56 A09 A12 A14
e1*98/14*0017*.. 66-125 235/40R17 K2c K41 K44 K56 A21 K1c K42
66-125 245/35R17 K2c K44 K56 R03 K45 K46 R21
66-125 245/40R17 K2c K44 K56 R03 V17 S03
BMW 3er-Reihe 85-225 225/45R17 T90 T91 T93 T94 0A1 A02 A04
390L, -/X 85-225 235/45R17 A01 K1a T93 T94 A05 A08 A09
e1*2001/116* 85-225 245/40R17 A01 K1c R02 A12 A14 A21
0308*00-08, 85-225 245/40R17 R03 T91 T95 Car Lim V17
0344*00-05 S03
BMW 3er-Reihe 85-240 225/45R17 T90 T91 T93 T94 0A1 A02 A04
390L, -/X, 3L, 3K, 3K- 85-240 235/45R17 A01 K1a K2b K6a T93 T94 A05 A08 A09
N1 85-240 245/40R17 A01 K1c K2b K5a K6b T91 T93 A12 A14 A21
e1*2001/116* Car Lim V17
0308*09-..,0344*06-.. S03
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48206 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55806010 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ 19199
Hersteller O.Z. Spa
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 90-240 225/45R17 A01 K1c T90 T91 0A1 A02 A04
392C, 390X, 3C 90-240 225/45R17 A01 K1c M+S T90 T91 A05 A08 A09
e1*2001/116*0346*.., 90-240 235/45R17 A01 K1c T93 T94 A12 A14 A21
e1*2001/116*0344*..; 90-240 245/40R17 A01 K1c K41 R02 Cbo Cpe V17
e1*2007/46* 90-240 245/40R17 R03 S03
0316*00-07
- Coupé/Cabrio
BMW 3er-Reihe 75-142 215/40R17 K2b K41 K44 K56 R37 T83 T87 0A1 A01 A02
3B, 3/B 75-142 215/45R17 K2b K41 K44 K56 R37 T87 T88 A04 A05 A08
F920, 75-142 225/45R17 K2b K41 K44 K56 A09 A12 A14
e1*93/81*0016*.. 75-142 235/40R17 K2c K41 K44 K56 A21 K1c K42
75-142 245/35R17 K2c K44 K56 R03 T87 K45 K46 R21
75-142 245/40R17 K2c K44 K56 R03 V17 S03
BMW 3er-Reihe 66-142 215/40R17 K2b K41 K44 K56 R37 T83 T87 0A1 A01 A02
3C, 3/C 66-142 215/45R17 K2b K41 K44 K56 R37 T87 T88 T91 A04 A05 A08
F547, 66-142 225/45R17 K1c K2b K41 K44 K56 A09 A12 A14
e1*93/81*0015*.. 66-142 235/40R17 K1c K2c K41 K44 K56 A21 K1c K42
66-142 245/35R17 K2c K44 K56 R03 T87 K45 K46 R21
66-142 245/40R17 K2c K44 K56 R03 V17 S03
BMW 3er-Reihe 85-250 225/45R17 K2b T91 0A1 A01 A02
3L 85-250 225/50R17 K1c K2a K2b A04 A05 A08
e1*2007/46*0314*05-.. 85-250 235/45R17 K1b K2b A09 A12 A14
- ab Modell 2012 85-250 235/50R17 K1c K2c K6g K8h A21 A57 BW7
85-250 245/45R17 K1c K2a K2b Lim V17 S02
85-250 255/45R17 K2c K6g K8h R03
BMW 3er-Touring 85-250 225/45R17 K2b T91 0A1 A01 A02
3K, 3K-N1 85-250 225/50R17 K1c K2a K2b A04 A05 A08
e1*2007/46*0315*06-.. 85-250 235/45R17 K1b K2b A09 A12 A14
e24*2007/46*0022*03- 85-250 235/50R17 K1c K2c K6g K8h A21 A57 BW7
- ab Modell 2013 85-250 245/45R17 K1c K2a K2b Car V17 S02
85-250 255/45R17 K2c K6g K8h R03
BMW 4er-GranCoupé 100-250 225/45R17 A90 0A1 A02 A04
3C 100-250 225/50R17 A01 A12 K1a K2b A05 A08 A09
e1*2007/46*0316*10-.. 100-250 235/45R17 A01 A12 K2b A14 A21 A57
100-250 235/50R17 A01 A12 K1c K2b K6g K8d BW7 Lim V17
100-250 245/45R17 A01 A12 K1a K2b S02
100-250 255/45R17 A01 A12 K1c K2b K6g K8d
BMW 4er-Reihe 120-250 225/45R17 A90 0A1 A02 A04
3C 120-250 225/50R17 A01 A12 K1a K2b A05 A08 A09
e1*2007/46*0316*08-.. 120-250 235/45R17 A01 A12 K2b A14 A21 A57
120-250 235/50R17 A01 A12 K1c K2b K6g K8d BW7 Cbo
120-250 245/45R17 A01 A12 K1a K2b Cpe
120-250 255/45R17 A01 A12 K1c K2b K6g K8d V17 S02
BMW 5er-Reihe 4x4 145-200 225/50R17 K1c K2b K42 R37 0A1 A01 A02
560X 145-200 235/45R17 K1a R37 T93 T94 A04 A05 A08
e1*2001/116*0322*.. 145-200 245/45R17 K1c K2b K42 A09 A12 A14
A21 A56 B03
Lim S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48206 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55806010 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ 19199
Hersteller O.Z. Spa
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 5er-Touring 4x4 145-200 225/50R17 K1c K2b R37 T94 T98 0A1 A01 A02
560X 145-200 235/45R17 K1a R37 T93 T94 T97 A04 A05 A08
e1*2001/116*0322*.. 145-200 245/45R17 K1c K2b T95 T99 A09 A12 A14
A21 A56 B03
Car S04
BMW X1 85-190 225/50R17 A01 K1a K2b 0A1 A02 A04
X1, X-N1, X1-N1 85-190 235/45R17 A05 A08 A09
e1*2007/46*0275*..; 85-190 245/45R17 A01 K1a K2b A12 A14 A21
e1*2007/46*0454*..; 85-190 255/45R17 A01 K2b R03 V17 S04
e24*2007/46*0024*..
BMW X3 100-210 225/60R17 K1a K2b 141 0A1 A01 A02
X3, X-N1 100-210 235/55R17 K1a K2b 143 A04 A05 A08
e1*2007/46*0512*..; 100-210 245/55R17 K1a K1b K2b K6v 141 A09 A12 A14
e1*2007/46*0454*.. 100-210 255/50R17 K1c K2a K2b K4i K4w K6x K8a 144 A21 B03 B90
- incl. Facelift 2014 S02
BMW X3 100-160 215/60R17 A10 R70 0A1 A02 A04
X83 100-160 225/55R17 A01 A12 K1b K2b A05 A08 A09
e1*2001/116*0249*.. 100-200 215/60R17 A10 M+S R37 R70 A14 A21 B03
100-200 225/55R17 A01 A12 K1b K2b M+S R37 S05
100-200 235/55R17 A01 A12 K1b K2b
100-200 245/50R17 A01 A12 K1a K1b K2b
100-200 245/55R17 A01 A12 K1a K1b K2b
100-200 255/50R17 A01 A12 K1c K2b
BMW Z3 141-170 225/45R17 Cbo Cpe 0A1 A01 A02
R/C 141-170 235/40R17 Cbo Cpe K2b K42 K46 K56 A04 A05 A08
e1*93/81*0029*.., 141-170 245/40R17 Cbo Cpe K2b K42 K46 K56 R03 A09 A12 A14
e1*98/14*0029*.. 85-110 215/45R17 Cbo K2b K42 A21 K1c K41
85-110 225/45R17 Cbo K2b K42 K46 K45 V17 S03
85-110 235/40R17 Cbo K2c K42 K46 K56
85-110 245/40R17 Cbo K2c K42 K44 K46 K56 R03
85-125 215/45R17 Cbo Z3N
85-125 225/45R17 Cbo Z3N
85-125 235/40R17 Cbo K42 K46 K56 Z3N
85-125 245/40R17 Cbo K2b K42 K46 K56 R03 Z3N
BMW Z4 115-190 225/45R17 A90 0A1 A02 A04
Z89, ZR 115-190 235/40R17 A12 A05 A08 A09
e1*2001/116*0499*.., 115-190 235/45R17 A01 A12 K4i A14 A21 Cbo
e1*2007/46*0373*.. 115-190 245/40R17 A01 A12 K1a K1b K2b V17 S03
225,250 225/45R17 A90 M+S
225,250 235/45R17 A01 A12 K4i M+S
225,250 245/40R17 A01 A12 K1a K1b K2b M+S
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48206 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55806010 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ 19199
Hersteller O.Z. Spa

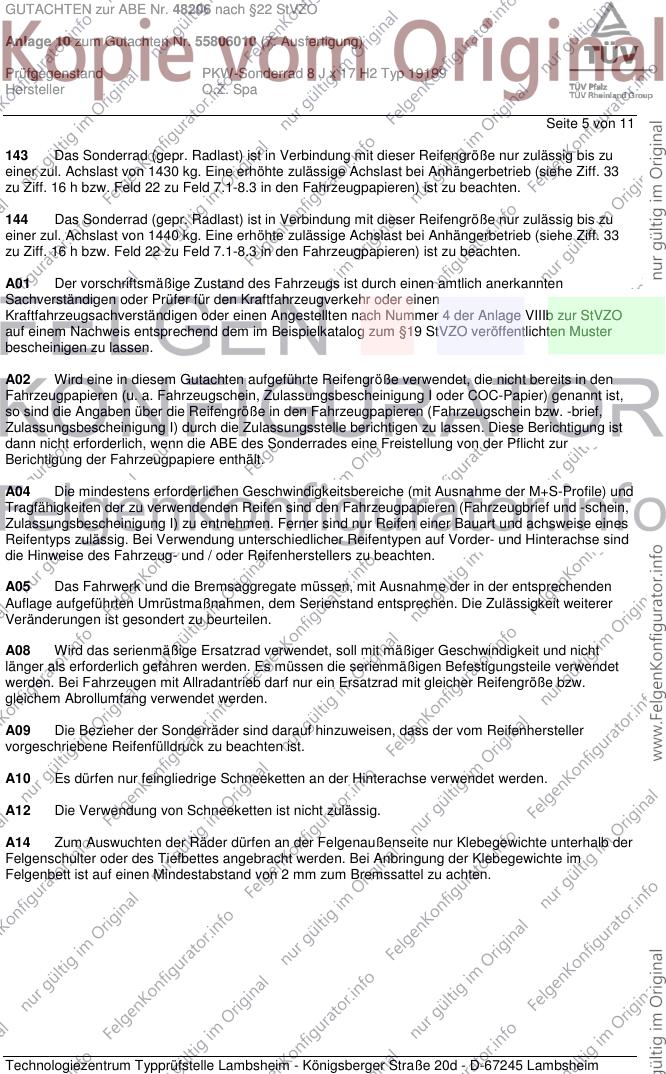

Seite 5 von 11
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48206 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55806010 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ 19199
Hersteller O.Z. Spa

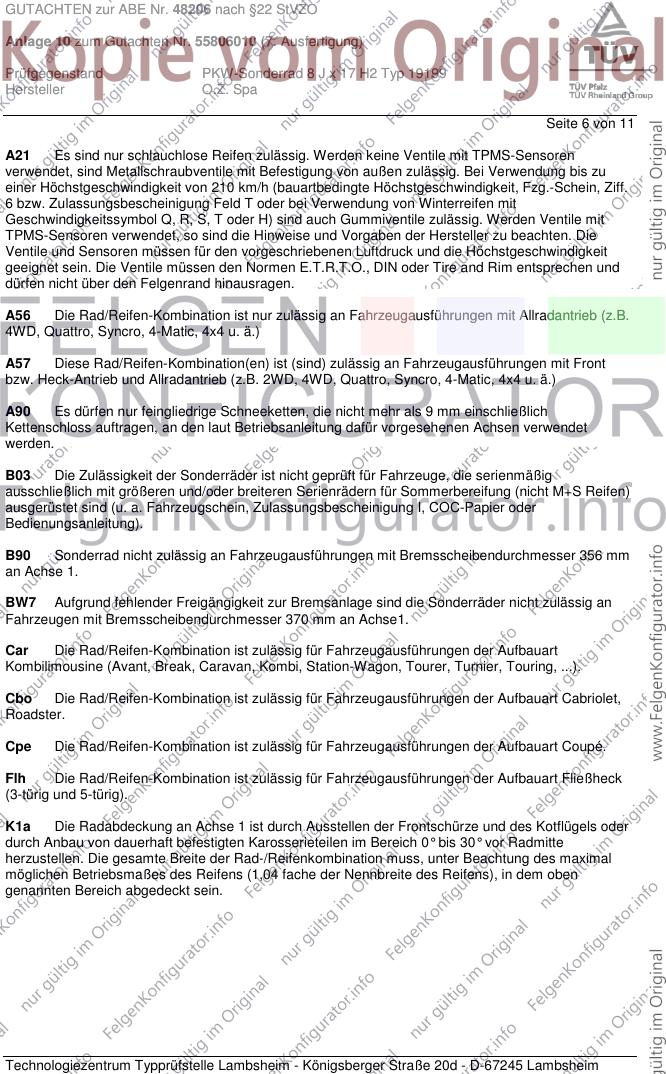

Seite 6 von 11
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48206 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55806010 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ 19199
Hersteller O.Z. Spa

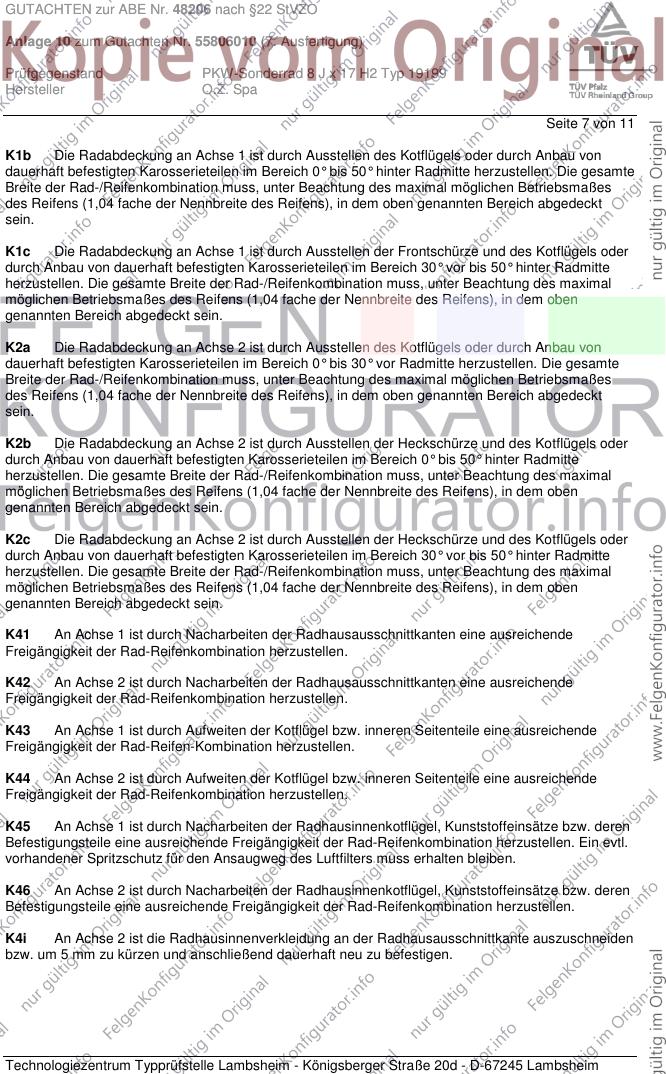

Seite 7 von 11
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48206 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55806010 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ 19199
Hersteller O.Z. Spa

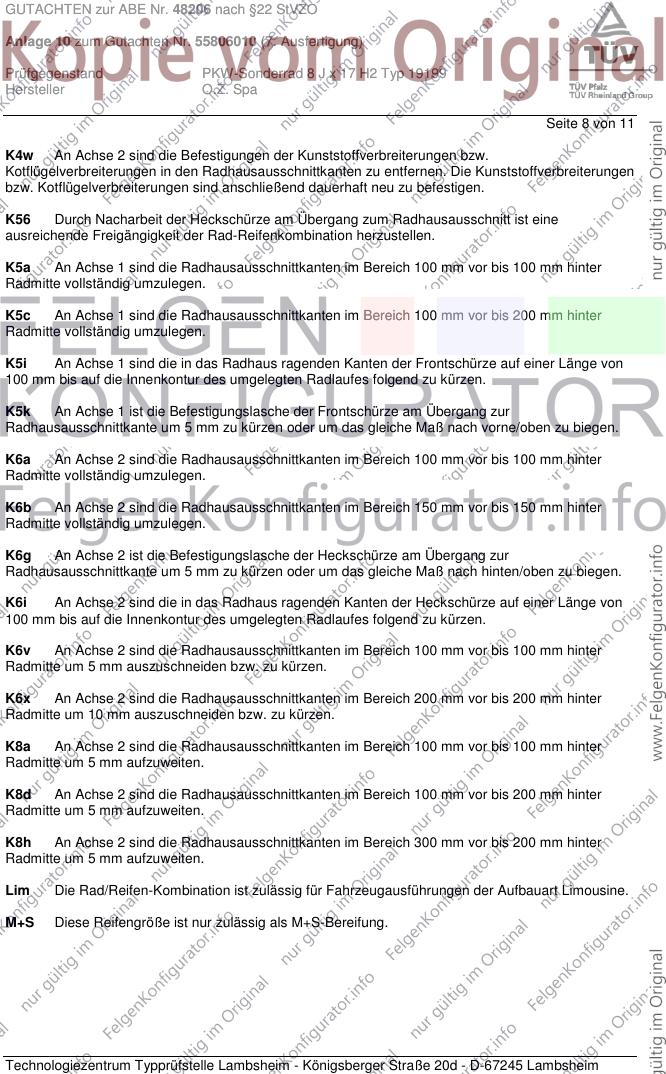

Seite 8 von 11
K4w An Achse 2 sind die Befestigungen der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen in den Radhausausschnittkanten zu entfernen. Die Kunststoffverbreiterungen
bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48206 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55806010 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ 19199
Hersteller O.Z. Spa
Seite 9 von 11
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die Serien - Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48206 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55806010 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ 19199
Hersteller O.Z. Spa
Seite 10 von 11
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. August 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48206 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55806010 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ 19199
Hersteller O.Z. Spa
Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum August 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. August 2014
Pohl 00215119.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
