GUTACHTEN zur ABE Nr. 48114 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55056710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ RG11 8017
Hersteller Reifen Gundlach GmbH

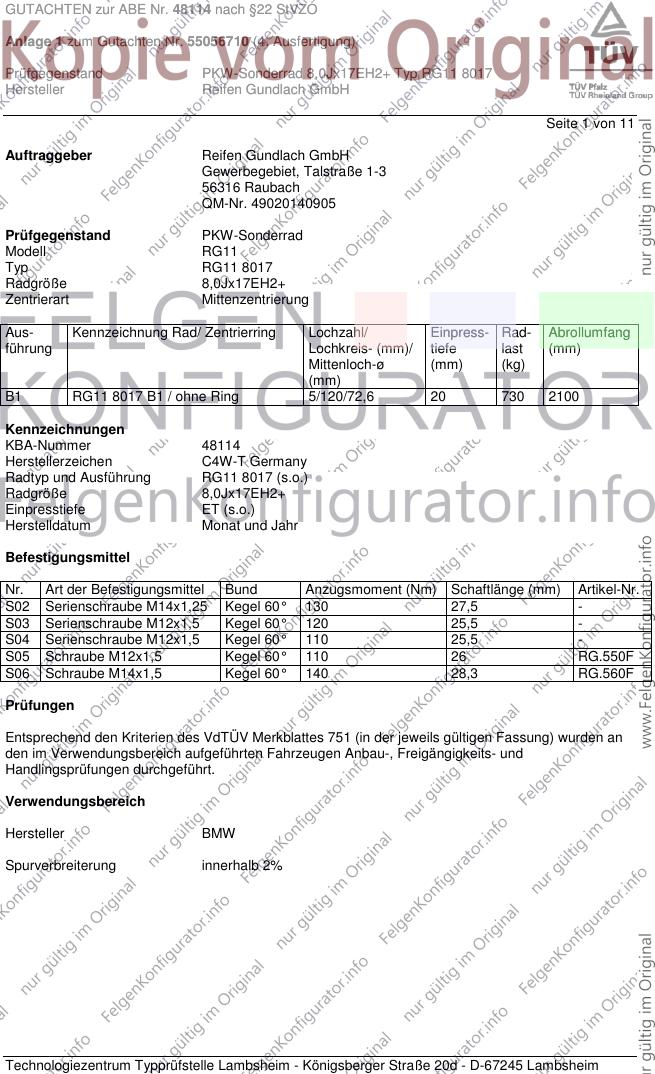

Seite 1 von 11
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell RG11
Typ RG11 8017
Radgröße 8,0Jx17EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B1 RG11 8017 B1 / ohne Ring 5/120/72,6 20 730 2100
Kennzeichnungen
KBA-Nummer 48114
Herstellerzeichen C4W-T Germany
Radtyp und Ausführung RG11 8017 (s.o.)
Radgröße 8,0Jx17EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
S02 Serienschraube M14x1,25 Kegel 60° 130 27,5 -
S03 Serienschraube M12x1,5 Kegel 60° 120 25,5 -
S04 Serienschraube M12x1,5 Kegel 60° 110 25,5 -
S05 Schraube M12x1,5 Kegel 60° 110 26 RG.550F
S06 Schraube M14x1,5 Kegel 60° 140 28,3 RG.560F
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%

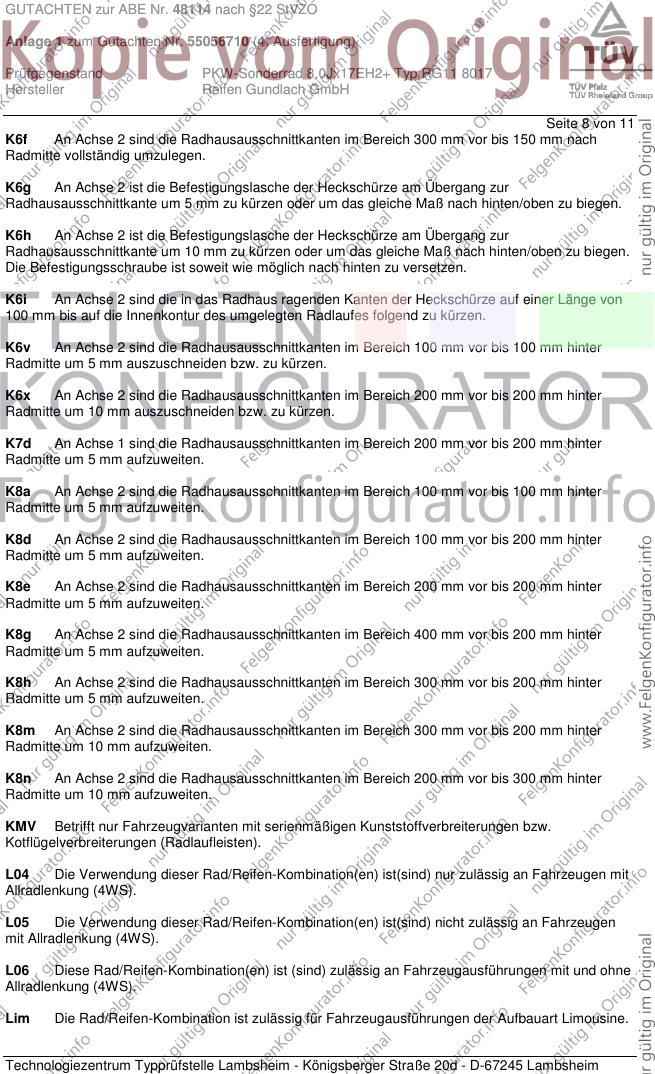

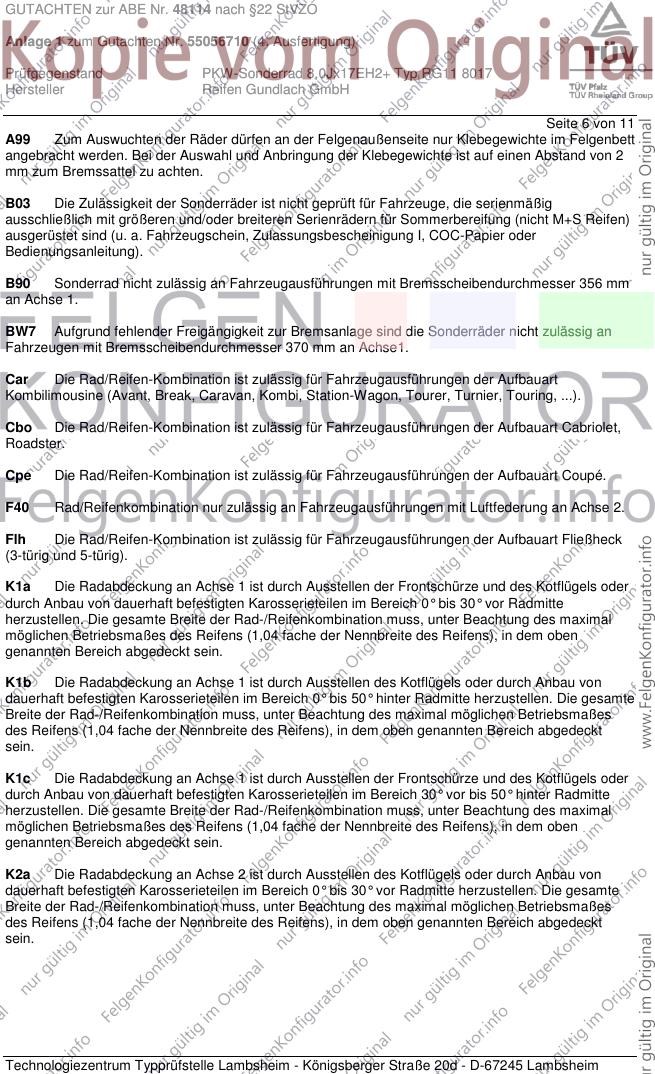

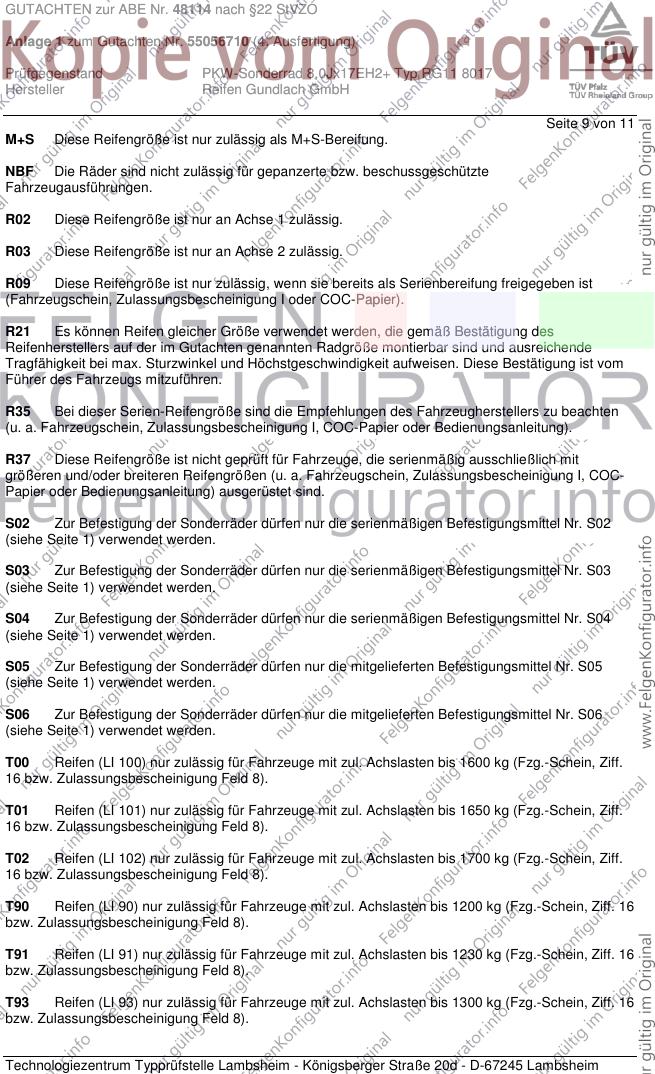

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48114 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55056710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ RG11 8017
Hersteller Reifen Gundlach GmbH

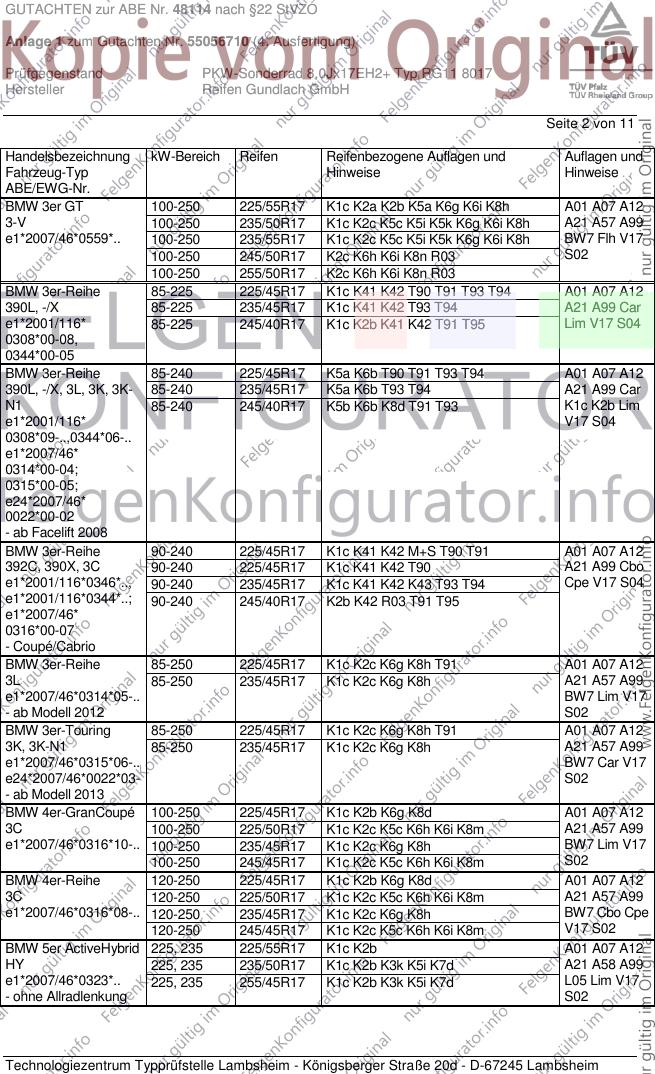

Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er GT 100-250 225/55R17 K1c K2a K2b K5a K6g K6i K8h A01 A07 A12
3-V 100-250 235/50R17 K1c K2c K5c K5i K5k K6g K6i K8h A21 A57 A99
e1*2007/46*0559*.. 100-250 235/55R17 K1c K2c K5c K5i K5k K6g K6i K8h BW7 Flh V17
100-250 245/50R17 K2c K6h K6i K8n R03 S02
100-250 255/50R17 K2c K6h K6i K8n R03
BMW 3er-Reihe 85-225 225/45R17 K1c K41 K42 T90 T91 T93 T94 A01 A07 A12
390L, -/X 85-225 235/45R17 K1c K41 K42 T93 T94 A21 A99 Car
e1*2001/116* 85-225 245/40R17 K1c K2b K41 K42 T91 T95 Lim V17 S04
0308*00-08,
0344*00-05
BMW 3er-Reihe 85-240 225/45R17 K5a K6b T90 T91 T93 T94 A01 A07 A12
390L, -/X, 3L, 3K, 3K- 85-240 235/45R17 K5a K6b T93 T94 A21 A99 Car
N1 85-240 245/40R17 K5b K6b K8d T91 T93 K1c K2b Lim
e1*2001/116* V17 S04
0308*09-..,0344*06-..
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-240 225/45R17 K1c K41 K42 M+S T90 T91 A01 A07 A12
392C, 390X, 3C 90-240 225/45R17 K1c K41 K42 T90 A21 A99 Cbo
e1*2001/116*0346*.., 90-240 235/45R17 K1c K41 K42 K43 T93 T94 Cpe V17 S04
e1*2001/116*0344*..; 90-240 245/40R17 K2b K42 R03 T91 T95
e1*2007/46*
0316*00-07
- Coupé/Cabrio
BMW 3er-Reihe 85-250 225/45R17 K1c K2c K6g K8h T91 A01 A07 A12
3L 85-250 235/45R17 K1c K2c K6g K8h A21 A57 A99
e1*2007/46*0314*05-.. BW7 Lim V17
- ab Modell 2012 S02
BMW 3er-Touring 85-250 225/45R17 K1c K2c K6g K8h T91 A01 A07 A12
3K, 3K-N1 85-250 235/45R17 K1c K2c K6g K8h A21 A57 A99
e1*2007/46*0315*06-.. BW7 Car V17
e24*2007/46*0022*03- S02
- ab Modell 2013
BMW 4er-GranCoupé 100-250 225/45R17 K1c K2b K6g K8d A01 A07 A12
3C 100-250 225/50R17 K1c K2c K5c K6h K6i K8m A21 A57 A99
e1*2007/46*0316*10-.. 100-250 235/45R17 K1c K2c K6g K8h BW7 Lim V17
100-250 245/45R17 K1c K2c K5c K6h K6i K8m S02
BMW 4er-Reihe 120-250 225/45R17 K1c K2b K6g K8d A01 A07 A12
3C 120-250 225/50R17 K1c K2c K5c K6h K6i K8m A21 A57 A99
e1*2007/46*0316*08-.. 120-250 235/45R17 K1c K2c K6g K8h BW7 Cbo Cpe
120-250 245/45R17 K1c K2c K5c K6h K6i K8m V17 S02
BMW 5er ActiveHybrid 225, 235 225/55R17 K1c K2b A01 A07 A12
HY 225, 235 235/50R17 K1c K2b K3k K5i K7d A21 A58 A99
e1*2007/46*0323*.. 225, 235 255/45R17 K1c K2b K3k K5i K7d L05 Lim V17
- ohne Allradlenkung S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

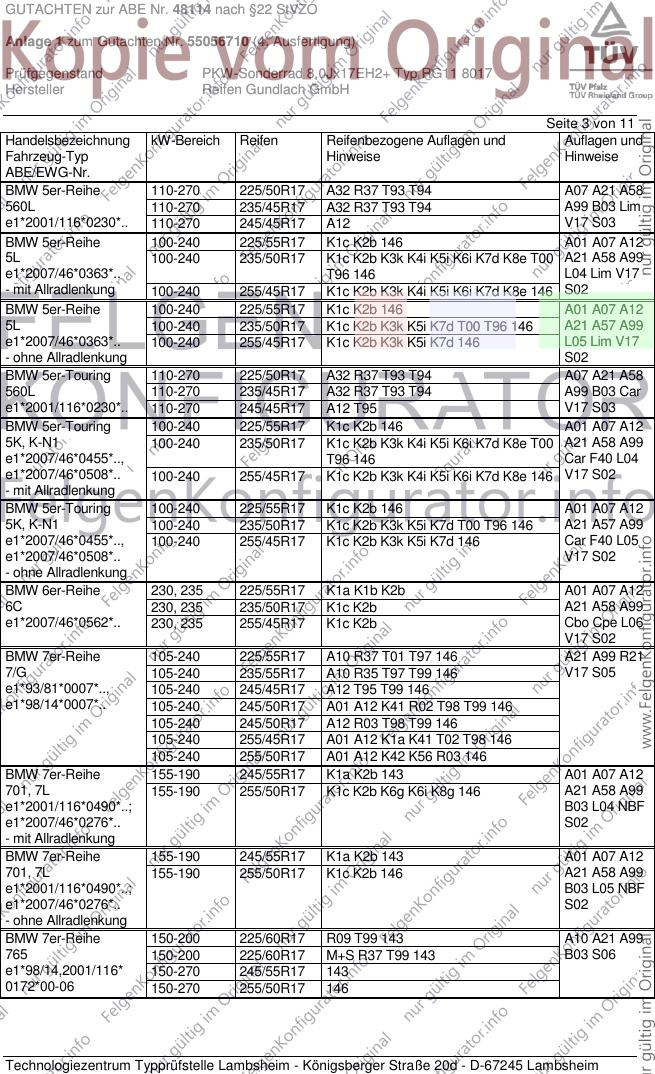

GUTACHTEN zur ABE Nr. 48114 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55056710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ RG11 8017
Hersteller Reifen Gundlach GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 5er-Reihe 110-270 225/50R17 A32 R37 T93 T94 A07 A21 A58
560L 110-270 235/45R17 A32 R37 T93 T94 A99 B03 Lim
e1*2001/116*0230*.. 110-270 245/45R17 A12 V17 S03
BMW 5er-Reihe 100-240 225/55R17 K1c K2b 146 A01 A07 A12
5L 100-240 235/50R17 K1c K2b K3k K4i K5i K6i K7d K8e T00 A21 A58 A99
e1*2007/46*0363*.. T96 146 L04 Lim V17
- mit Allradlenkung 100-240 255/45R17 K1c K2b K3k K4i K5i K6i K7d K8e 146 S02
BMW 5er-Reihe 100-240 225/55R17 K1c K2b 146 A01 A07 A12
5L 100-240 235/50R17 K1c K2b K3k K5i K7d T00 T96 146 A21 A57 A99
e1*2007/46*0363*.. 100-240 255/45R17 K1c K2b K3k K5i K7d 146 L05 Lim V17
- ohne Allradlenkung S02
BMW 5er-Touring 110-270 225/50R17 A32 R37 T93 T94 A07 A21 A58
560L 110-270 235/45R17 A32 R37 T93 T94 A99 B03 Car
e1*2001/116*0230*.. 110-270 245/45R17 A12 T95 V17 S03
BMW 5er-Touring 100-240 225/55R17 K1c K2b 146 A01 A07 A12
5K, K-N1 100-240 235/50R17 K1c K2b K3k K4i K5i K6i K7d K8e T00 A21 A58 A99
e1*2007/46*0455*.., T96 146 Car F40 L04
e1*2007/46*0508*.. 100-240 255/45R17 K1c K2b K3k K4i K5i K6i K7d K8e 146 V17 S02
- mit Allradlenkung
BMW 5er-Touring 100-240 225/55R17 K1c K2b 146 A01 A07 A12
5K, K-N1 100-240 235/50R17 K1c K2b K3k K5i K7d T00 T96 146 A21 A57 A99
e1*2007/46*0455*.., 100-240 255/45R17 K1c K2b K3k K5i K7d 146 Car F40 L05
e1*2007/46*0508*.. V17 S02
- ohne Allradlenkung
BMW 6er-Reihe 230, 235 225/55R17 K1a K1b K2b A01 A07 A12
6C 230, 235 235/50R17 K1c K2b A21 A58 A99
e1*2007/46*0562*.. 230, 235 255/45R17 K1c K2b Cbo Cpe L06
V17 S02
BMW 7er-Reihe 105-240 225/55R17 A10 R37 T01 T97 146 A21 A99 R21
7/G 105-240 235/55R17 A10 R35 T97 T99 146 V17 S05
e1*93/81*0007*.., 105-240 245/45R17 A12 T95 T99 146
e1*98/14*0007*.. 105-240 245/50R17 A01 A12 K41 R02 T98 T99 146
105-240 245/50R17 A12 R03 T98 T99 146
105-240 255/45R17 A01 A12 K1a K41 T02 T98 146
105-240 255/50R17 A01 A12 K42 K56 R03 146
BMW 7er-Reihe 155-190 245/55R17 K1a K2b 143 A01 A07 A12
701, 7L 155-190 255/50R17 K1c K2b K6g K6i K8g 146 A21 A58 A99
e1*2001/116*0490*..; B03 L04 NBF
e1*2007/46*0276*.. S02
- mit Allradlenkung
BMW 7er-Reihe 155-190 245/55R17 K1a K2b 143 A01 A07 A12
701, 7L 155-190 255/50R17 K1c K2b 146 A21 A58 A99
e1*2001/116*0490*..; B03 L05 NBF
e1*2007/46*0276*.. S02
- ohne Allradlenkung
BMW 7er-Reihe 150-200 225/60R17 R09 T99 143 A10 A21 A99
765 150-200 225/60R17 M+S R37 T99 143 B03 S06
e1*98/14,2001/116* 150-270 245/55R17 143
0172*00-06 150-270 255/50R17 146
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48114 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55056710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ RG11 8017
Hersteller Reifen Gundlach GmbH

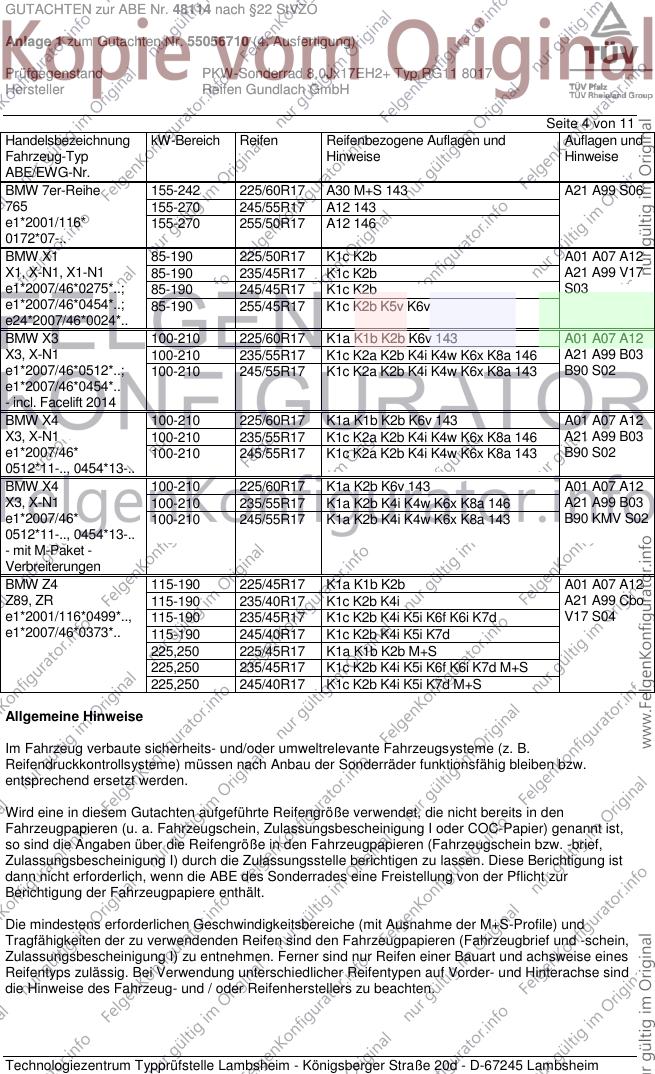

Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 7er-Reihe 155-242 225/60R17 A30 M+S 143 A21 A99 S06
765 155-270 245/55R17 A12 143
e1*2001/116* 155-270 255/50R17 A12 146
0172*07-..
BMW X1 85-190 225/50R17 K1c K2b A01 A07 A12
X1, X-N1, X1-N1 85-190 235/45R17 K1c K2b A21 A99 V17
e1*2007/46*0275*..; 85-190 245/45R17 K1c K2b S03
e1*2007/46*0454*..; 85-190 255/45R17 K1c K2b K5v K6v
e24*2007/46*0024*..
BMW X3 100-210 225/60R17 K1a K1b K2b K6v 143 A01 A07 A12
X3, X-N1 100-210 235/55R17 K1c K2a K2b K4i K4w K6x K8a 146 A21 A99 B03
e1*2007/46*0512*..; 100-210 245/55R17 K1c K2a K2b K4i K4w K6x K8a 143 B90 S02
e1*2007/46*0454*..
- incl. Facelift 2014
BMW X4 100-210 225/60R17 K1a K1b K2b K6v 143 A01 A07 A12
X3, X-N1 100-210 235/55R17 K1c K2a K2b K4i K4w K6x K8a 146 A21 A99 B03
e1*2007/46* 100-210 245/55R17 K1c K2a K2b K4i K4w K6x K8a 143 B90 S02
0512*11-.., 0454*13-..
BMW X4 100-210 225/60R17 K1a K2b K6v 143 A01 A07 A12
X3, X-N1 100-210 235/55R17 K1a K2b K4i K4w K6x K8a 146 A21 A99 B03
e1*2007/46* 100-210 245/55R17 K1a K2b K4i K4w K6x K8a 143 B90 KMV S02
0512*11-.., 0454*13-..
- mit M-Paket -
Verbreiterungen
BMW Z4 115-190 225/45R17 K1a K1b K2b A01 A07 A12
Z89, ZR 115-190 235/40R17 K1c K2b K4i A21 A99 Cbo
e1*2001/116*0499*.., 115-190 235/45R17 K1c K2b K4i K5i K6f K6i K7d V17 S04
e1*2007/46*0373*.. 115-190 245/40R17 K1c K2b K4i K5i K7d
225,250 225/45R17 K1a K1b K2b M+S
225,250 235/45R17 K1c K2b K4i K5i K6f K6i K7d M+S
225,250 245/40R17 K1c K2b K4i K5i K7d M+S
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48114 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55056710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ RG11 8017
Hersteller Reifen Gundlach GmbH

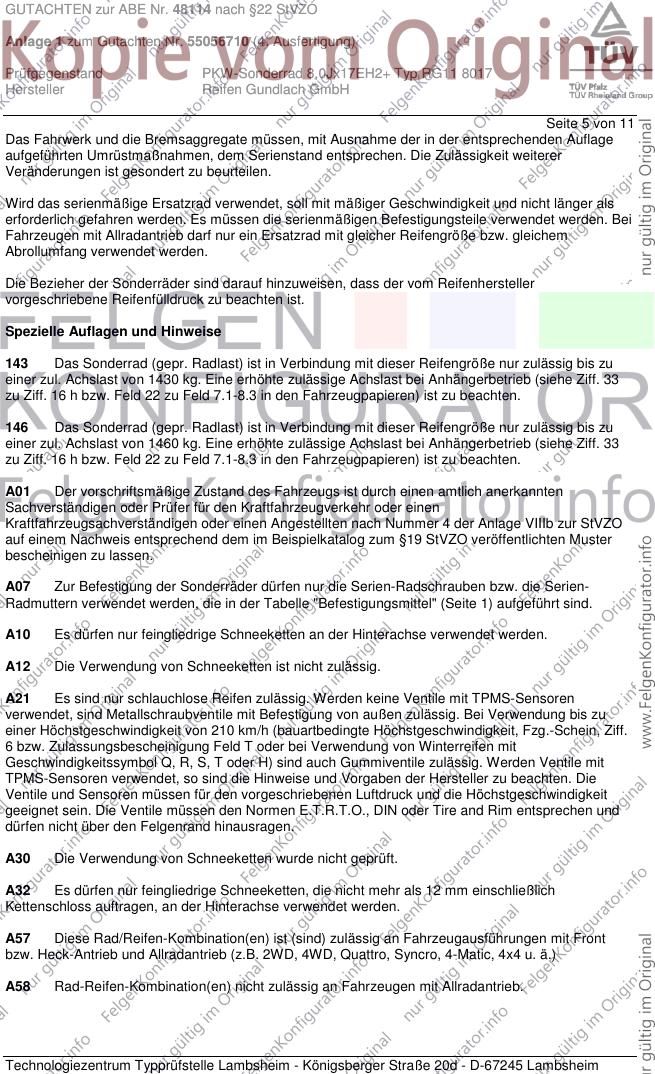

Seite 5 von 11
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48114 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55056710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ RG11 8017
Hersteller Reifen Gundlach GmbH
Seite 6 von 11
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.

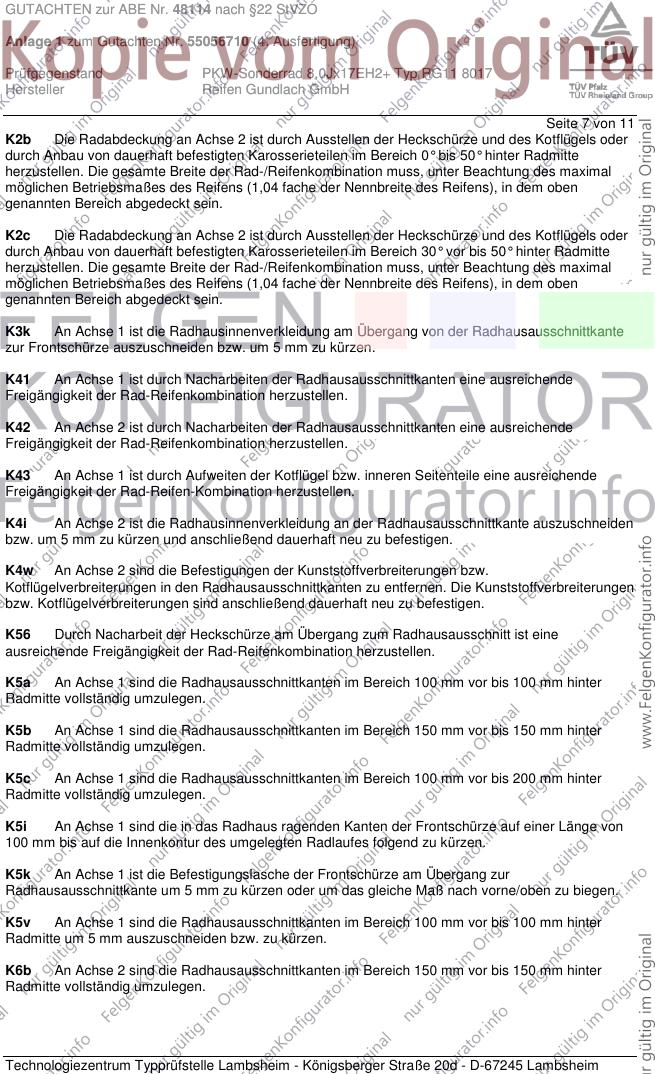

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48114 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55056710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ RG11 8017
Hersteller Reifen Gundlach GmbH
Seite 7 von 11
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3k An Achse 1 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Frontschürze auszuschneiden bzw. um 5 mm zu kürzen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4w An Achse 2 sind die Befestigungen der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen in den Radhausausschnittkanten zu entfernen. Die Kunststoffverbreiterungen
bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48114 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55056710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ RG11 8017
Hersteller Reifen Gundlach GmbH
Seite 8 von 11
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48114 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55056710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ RG11 8017
Hersteller Reifen Gundlach GmbH
Seite 9 von 11
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

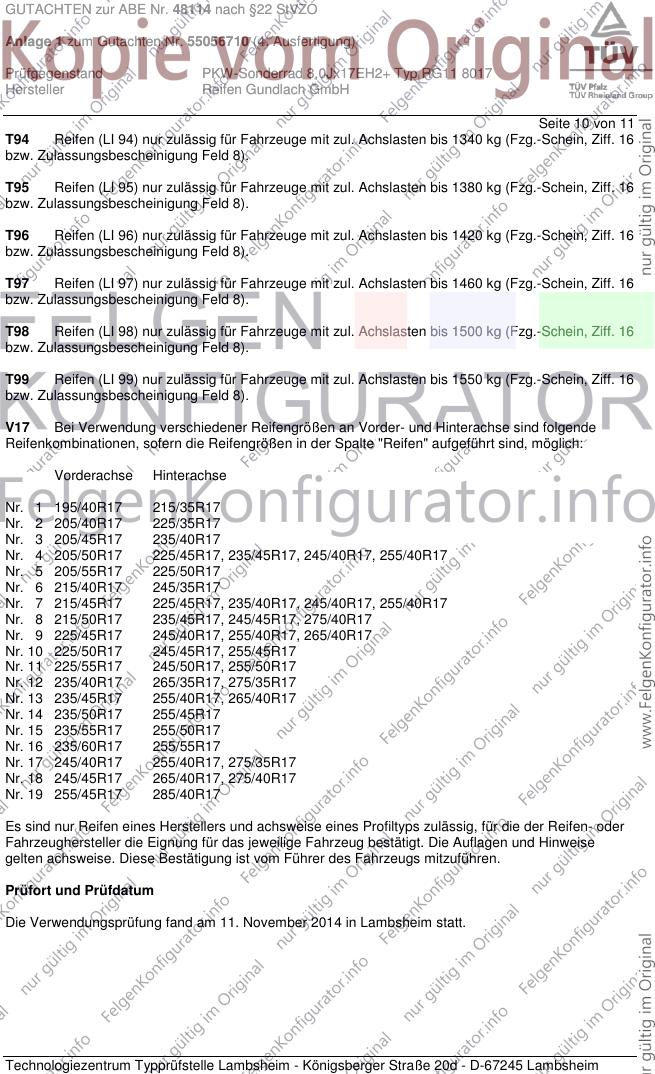

GUTACHTEN zur ABE Nr. 48114 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55056710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ RG11 8017
Hersteller Reifen Gundlach GmbH
Seite 10 von 11
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 11. November 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48114 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55056710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ RG11 8017
Hersteller Reifen Gundlach GmbH
Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Mai 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. November 2014
Laux 00219797.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
