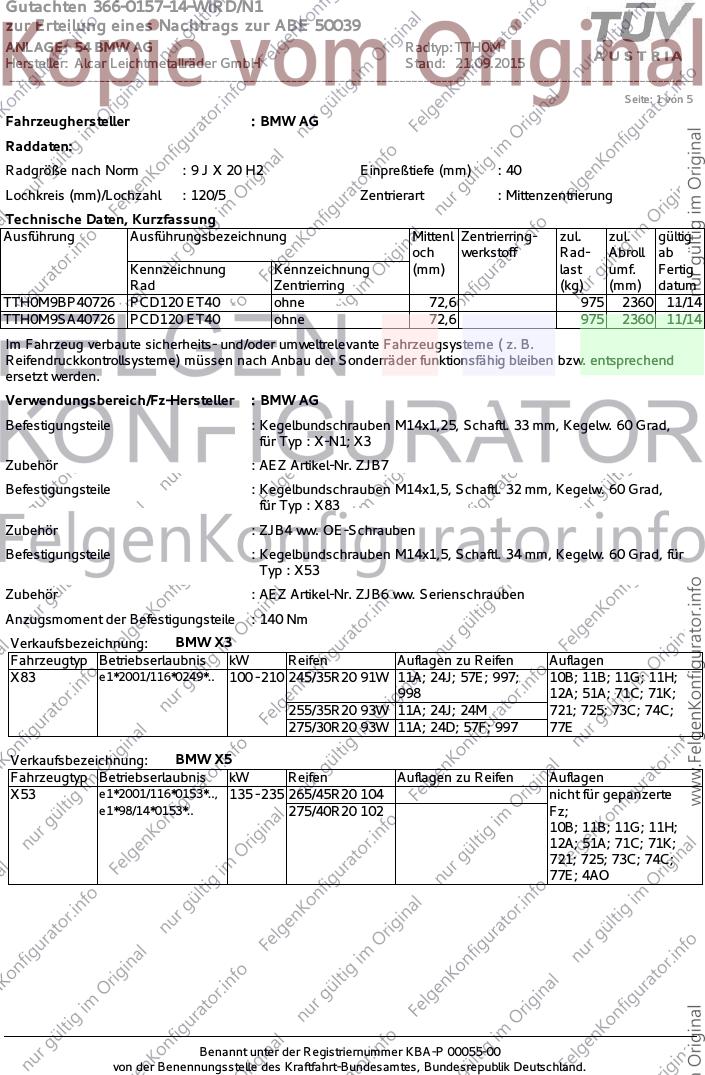

Gutachten 366-0157-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50039
ANLAGE: 54 BMW AG Radtyp: TTH0M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 21.09.2015
__________________________________________________________________________________________________________________
Seite: 1 von 5
Fahrzeughersteller : BMW AG
Raddaten:
Radgröße nach Norm : 9 J X 20 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 120/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TTH0M9BP40726 PCD120 ET40 ohne 72,6 975 2360 11/14
TTH0M9SA40726 PCD120 ET40 ohne 72,6 975 2360 11/14
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : BMW AG
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 33 mm, Kegelw. 60 Grad,
für Typ : X-N1; X3
Zubehör : AEZ Artikel-Nr. ZJB7
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 32 mm, Kegelw. 60 Grad,
für Typ : X83
Zubehör : ZJB4 ww. OE-Schrauben
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 34 mm, Kegelw. 60 Grad, für
Typ : X53
Zubehör : AEZ Artikel-Nr. ZJB6 ww. Serienschrauben
Anzugsmoment der Befestigungsteile : 140 Nm
Verkaufsbezeichnung: BMW X3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X83 e1*2001/116*0249*.. 100 - 210 245/35R20 91W 11A; 24J; 57E; 997; 10B; 11B; 11G; 11H;
998 12A; 51A; 71C; 71K;
255/35R20 93W 11A; 24J; 24M 721; 725; 73C; 74C;
275/30R20 93W 11A; 24D; 57F; 997 77E
Verkaufsbezeichnung: BMW X5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X53 e1*2001/116*0153*.., 135 - 235 265/45R20 104 nicht für gepanzerte
e1*98/14*0153*.. 275/40R20 102 Fz;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
77E; 4AO
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

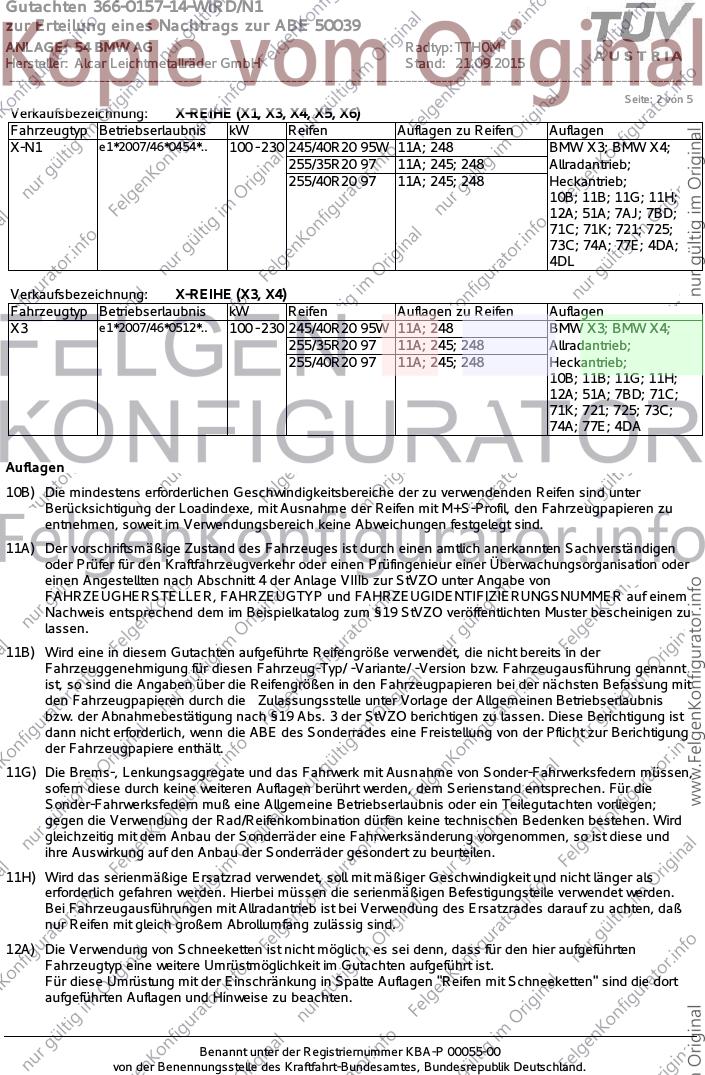

Gutachten 366-0157-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50039
ANLAGE: 54 BMW AG Radtyp: TTH0M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 21.09.2015
__________________________________________________________________________________________________________________
Seite: 2 von 5
Verkaufsbezeichnung: X-REIHE (X1, X3, X4, X5, X6)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X-N1 e1*2007/46*0454*.. 100 - 230 245/40R20 95W 11A; 248 BMW X3; BMW X4;
255/35R20 97 11A; 245; 248 Allradantrieb;
255/40R20 97 11A; 245; 248 Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AJ; 7BD;
71C; 71K; 721; 725;
73C; 74A; 77E; 4DA;
4DL
Verkaufsbezeichnung: X-REIHE (X3, X4)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X3 e1*2007/46*0512*.. 100 - 230 245/40R20 95W 11A; 248 BMW X3; BMW X4;
255/35R20 97 11A; 245; 248 Allradantrieb;
255/40R20 97 11A; 245; 248 Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7BD; 71C;
71K; 721; 725; 73C;
74A; 77E; 4DA
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

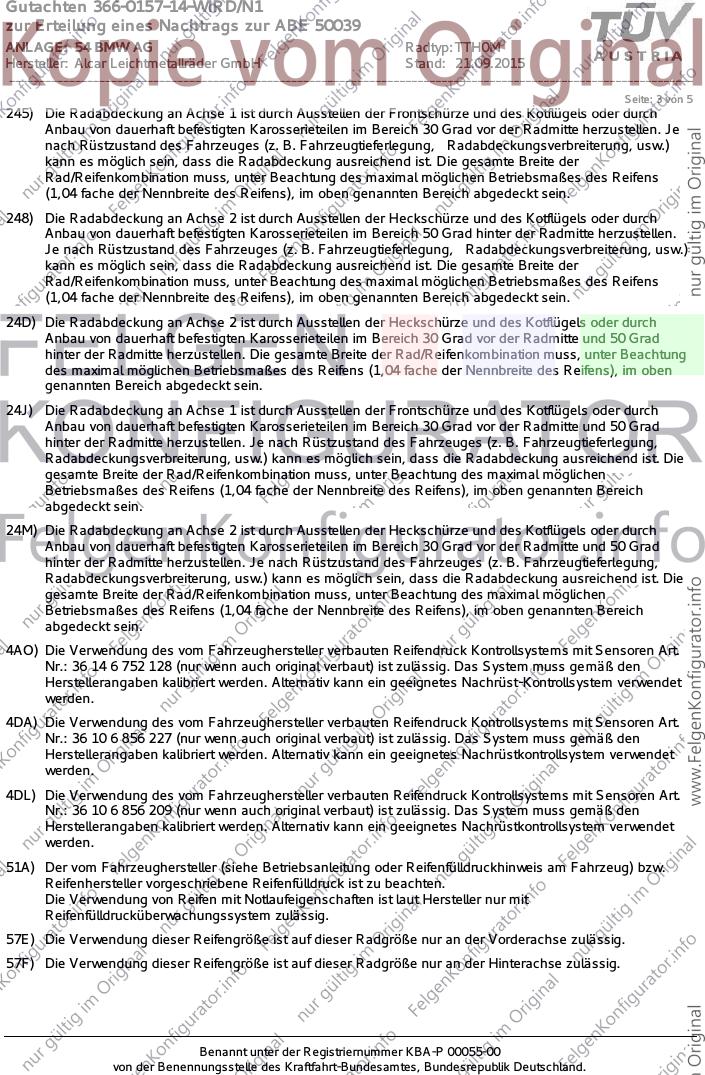

Gutachten 366-0157-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50039
ANLAGE: 54 BMW AG Radtyp: TTH0M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 21.09.2015
__________________________________________________________________________________________________________________
Seite: 3 von 5
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
4AO) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 14 6 752 128 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
4DA) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 10 6 856 227 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
4DL) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 10 6 856 209 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

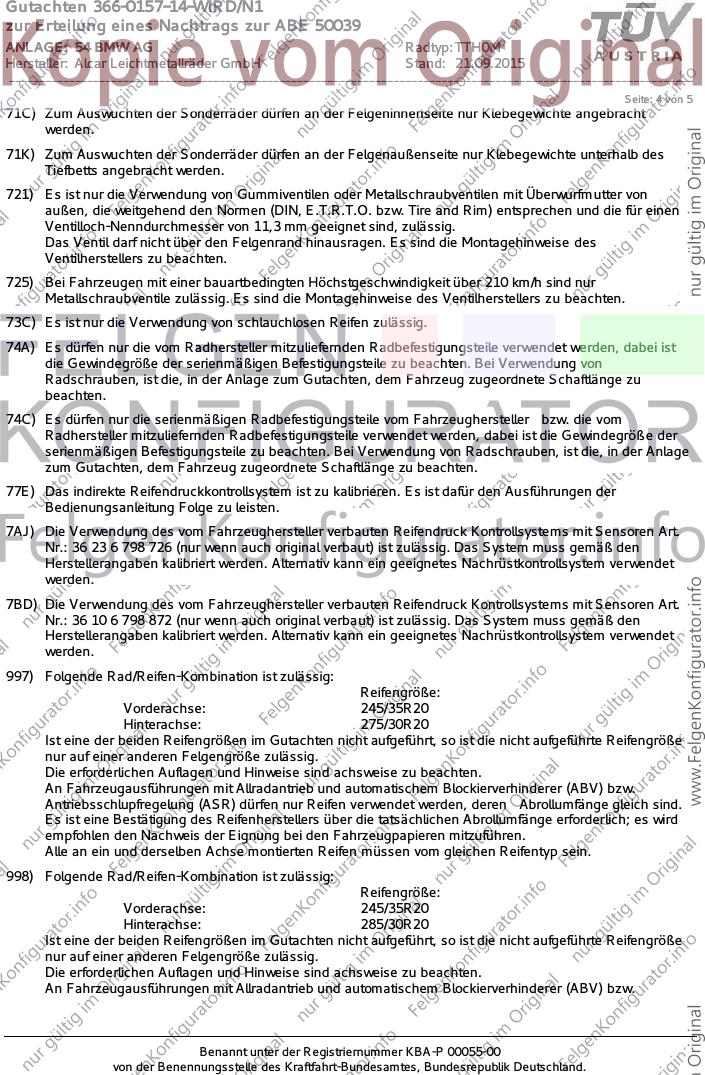

Gutachten 366-0157-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50039
ANLAGE: 54 BMW AG Radtyp: TTH0M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 21.09.2015
__________________________________________________________________________________________________________________
Seite: 4 von 5
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7AJ) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 23 6 798 726 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BD) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 10 6 798 872 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
997) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R20
Hinterachse: 275/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit Allradantrieb und automatischem Blockierverhinderer (ABV) bzw.
Antriebsschlupfregelung (ASR) dürfen nur Reifen verwendet werden, deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
998) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R20
Hinterachse: 285/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit Allradantrieb und automatischem Blockierverhinderer (ABV) bzw.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0157-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50039
ANLAGE: 54 BMW AG Radtyp: TTH0M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 21.09.2015
__________________________________________________________________________________________________________________

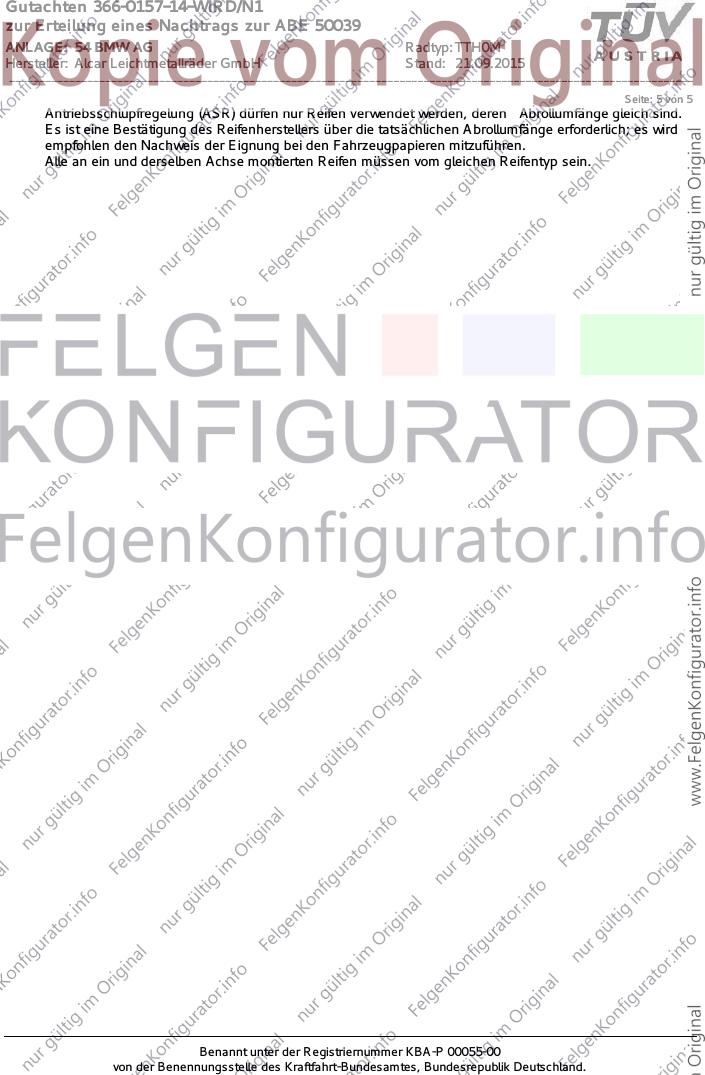

Seite: 5 von 5
Antriebsschlupfregelung (ASR) dürfen nur Reifen verwendet werden, deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
