TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0511-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9 J x 20 EH2+ Typ KV1 20 DC A
und 10,5Jx20EH2+ Typ KV1 20 DC
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

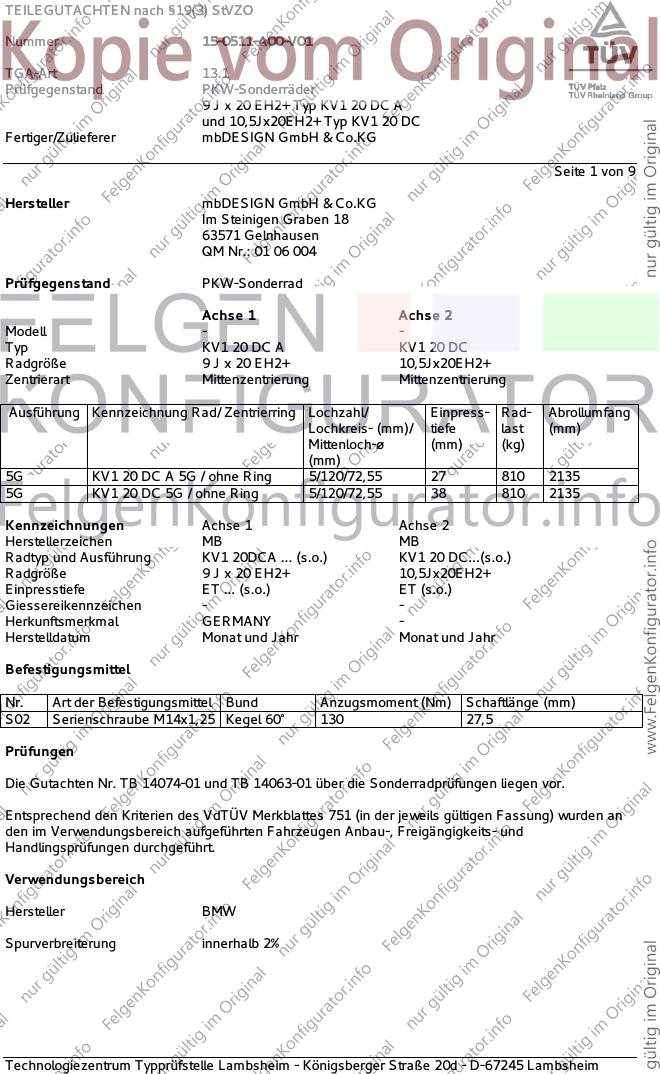

Seite 1 von 9
Hersteller mbDESIGN GmbH & Co.KG
Im Steinigen Graben 18
63571 Gelnhausen
QM Nr.: 01 06 004
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell - -
Typ KV1 20 DC A KV1 20 DC
Radgröße 9 J x 20 EH2+ 10,5Jx20EH2+
Zentrierart Mittenzentrierung Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5G KV1 20 DC A 5G / ohne Ring 5/120/72,55 27 810 2135
5G KV1 20 DC 5G / ohne Ring 5/120/72,55 38 810 2135
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen MB MB
Radtyp und Ausführung KV1 20DCA ... (s.o.) KV1 20 DC...(s.o.)
Radgröße 9 J x 20 EH2+ 10,5Jx20EH2+
Einpresstiefe ET ... (s.o.) ET (s.o.)
Giessereikennzeichen - -
Herkunftsmerkmal GERMANY -
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serienschraube M14x1,25 Kegel 60° 130 27,5
Prüfungen
Die Gutachten Nr. TB 14074-01 und TB 14063-01 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0511-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9 J x 20 EH2+ Typ KV1 20 DC A
und 10,5Jx20EH2+ Typ KV1 20 DC
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

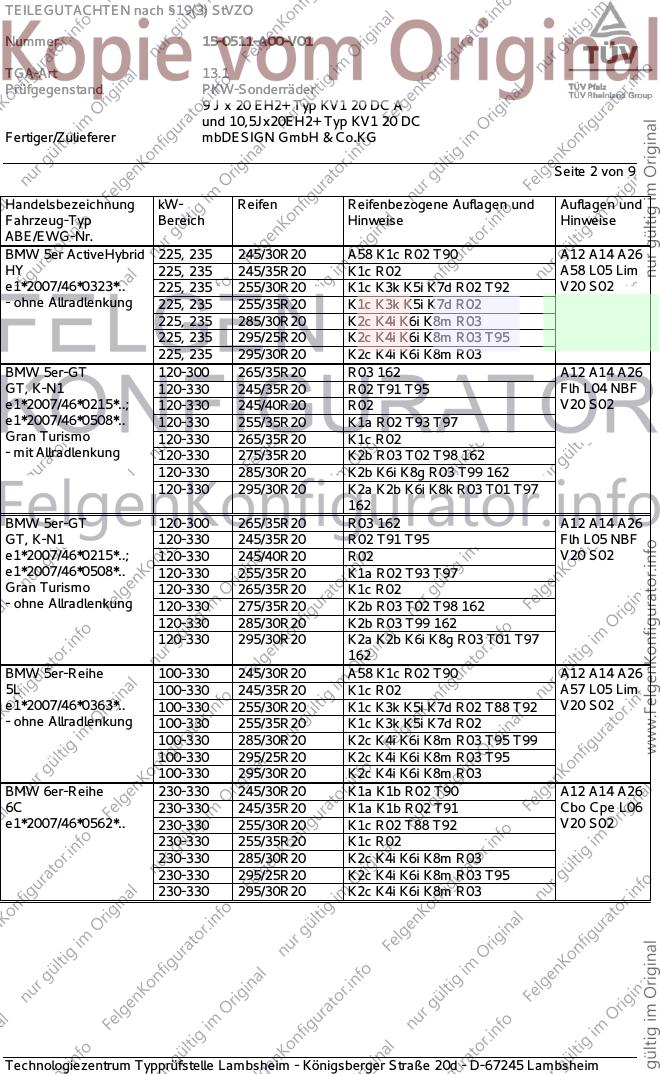

Seite 2 von 9
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
BMW 5er ActiveHybrid 225, 235 245/30R20 A58 K1c R02 T90 A12 A14 A26
HY 225, 235 245/35R20 K1c R02 A58 L05 Lim
e1*2007/46*0323*.. 225, 235 255/30R20 K1c K3k K5i K7d R02 T92 V20 S02
- ohne Allradlenkung 225, 235 255/35R20 K1c K3k K5i K7d R02
225, 235 285/30R20 K2c K4i K6i K8m R03
225, 235 295/25R20 K2c K4i K6i K8m R03 T95
225, 235 295/30R20 K2c K4i K6i K8m R03
BMW 5er-GT 120-300 265/35R20 R03 162 A12 A14 A26
GT, K-N1 120-330 245/35R20 R02 T91 T95 Flh L04 NBF
e1*2007/46*0215*..; 120-330 245/40R20 R02 V20 S02
e1*2007/46*0508*.. 120-330 255/35R20 K1a R02 T93 T97
Gran Turismo 120-330 265/35R20 K1c R02
- mit Allradlenkung 120-330 275/35R20 K2b R03 T02 T98 162
120-330 285/30R20 K2b K6i K8g R03 T99 162
120-330 295/30R20 K2a K2b K6i K8k R03 T01 T97
162
BMW 5er-GT 120-300 265/35R20 R03 162 A12 A14 A26
GT, K-N1 120-330 245/35R20 R02 T91 T95 Flh L05 NBF
e1*2007/46*0215*..; 120-330 245/40R20 R02 V20 S02
e1*2007/46*0508*.. 120-330 255/35R20 K1a R02 T93 T97
Gran Turismo 120-330 265/35R20 K1c R02
- ohne Allradlenkung 120-330 275/35R20 K2b R03 T02 T98 162
120-330 285/30R20 K2b R03 T99 162
120-330 295/30R20 K2a K2b K6i K8g R03 T01 T97
162
BMW 5er-Reihe 100-330 245/30R20 A58 K1c R02 T90 A12 A14 A26
5L 100-330 245/35R20 K1c R02 A57 L05 Lim
e1*2007/46*0363*.. 100-330 255/30R20 K1c K3k K5i K7d R02 T88 T92 V20 S02
- ohne Allradlenkung 100-330 255/35R20 K1c K3k K5i K7d R02
100-330 285/30R20 K2c K4i K6i K8m R03 T95 T99
100-330 295/25R20 K2c K4i K6i K8m R03 T95
100-330 295/30R20 K2c K4i K6i K8m R03
BMW 6er-Reihe 230-330 245/30R20 K1a K1b R02 T90 A12 A14 A26
6C 230-330 245/35R20 K1a K1b R02 T91 Cbo Cpe L06
e1*2007/46*0562*.. 230-330 255/30R20 K1c R02 T88 T92 V20 S02
230-330 255/35R20 K1c R02
230-330 285/30R20 K2c K4i K6i K8m R03
230-330 295/25R20 K2c K4i K6i K8m R03 T95
230-330 295/30R20 K2c K4i K6i K8m R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0511-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9 J x 20 EH2+ Typ KV1 20 DC A
und 10,5Jx20EH2+ Typ KV1 20 DC
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 3 von 9
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
BMW 7er ActiveHybrid 235, 330 245/40R20 R02 A12 A14 A26
HY, 3-HY, 7L 235, 330 255/35R20 K1a R02 T93 T97 A58 L05 NBF
e1*2007/46*0323*..; 235, 330 265/35R20 K1c R02 V20 S02
e1*2007/46*0586*..; 235, 330 265/35R20 R03
e1*2007/46*0276*.. 235, 330 275/35R20 K2b R03
235, 330 285/30R20 K2b R03 T99
235, 330 295/30R20 K2a K2b K6g K6i K8g R03 T01
T97
BMW 7er-Reihe 155-400 245/35R20 R02 T91 T95 A12 A14 A26
701, 7L 155-400 245/40R20 R02 L04 NBF V20
e1*2001/116*0490*..; 155-400 255/35R20 K1a R02 T93 T97 S02
e1*2007/46*0276*.. 155-400 265/35R20 K1c R02
- mit Allradlenkung 155-400 265/35R20 R03 162
155-400 275/35R20 K2b R03 T02 T98 162
155-400 285/30R20 K2b K6g K6i K8g R03 T95 T99
162
155-400 295/30R20 K2a K2b K6h K6i K8k R03 T01
T97 162
BMW 7er-Reihe 155-400 245/35R20 R02 T91 T95 A12 A14 A26
701, 7L 155-400 245/40R20 R02 L05 NBF V20
e1*2001/116*0490*..; 155-400 255/35R20 K1a R02 T93 T97 S02
e1*2007/46*0276*.. 155-400 265/35R20 K1c R02
- ohne Allradlenkung 155-400 265/35R20 R03 162
155-400 275/35R20 K2b R03 T02 T98 162
155-400 285/30R20 K2b R03 T95 T99 162
155-400 295/30R20 K2a K2b K6g K6i K8g R03 T01
T97 162
BMW X3 100-230 245/40R20 K1a K1b R02 A12 A14 A26
X3, X-N1 100-230 255/35R20 K1c R02 B90 V20 S02
e1*2007/46*0512*..; 100-230 275/35R20 K1c R02
e1*2007/46*0454*.. 100-230 275/35R20 K2a K2b K4i K4w K6x K8a R03
- incl. Facelift 2014 100-230 285/30R20 K2c K4i K4w K6x K8i R03 T95
T99
100-230 285/35R20 K2c K4i K4w K6x K8i R03
BMW X4 100-230 245/40R20 K1a K1b R02 A12 A14 A26
X3, X-N1 100-230 255/35R20 K1c R02 B90 V20 S02
e1*2007/46* 100-230 275/35R20 K1c R02
0512*11-.., 0454*13-.. 100-230 275/35R20 K2a K2b K4i K4w K6x K8a R03
100-230 285/30R20 K2c K4i K4w K6x K8i R03 T95
T99
100-230 285/35R20 K2c K4i K4w K6x K8i R03
BMW X4 100-230 245/40R20 K1a R02 A12 A14 A26
X3, X-N1 100-230 255/35R20 K1a R02 B90 KMV
e1*2007/46* 100-230 275/35R20 K1c R02 V20
0512*11-.., 0454*13-.. 100-230 275/35R20 K2b K4i K4w K6x K8a R03 S02
- mit M-Paket - 100-230 285/30R20 K2b K4i K4w K6x K8i R03 T95
Verbreiterungen T99
100-230 285/35R20 K2b K4i K4w K6x K8i R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0511-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9 J x 20 EH2+ Typ KV1 20 DC A
und 10,5Jx20EH2+ Typ KV1 20 DC
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

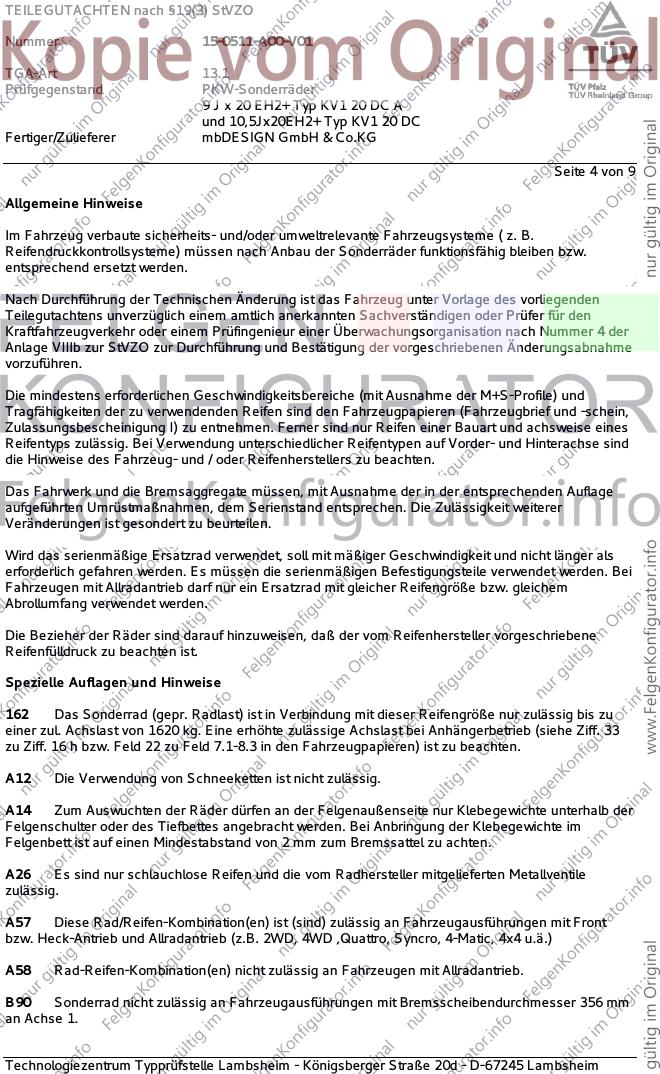

Seite 4 von 9
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
162 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1620 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A26 Es sind nur schlauchlose Reifen und die vom Radhersteller mitgelieferten Metallventile
zulässig.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0511-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9 J x 20 EH2+ Typ KV1 20 DC A
und 10,5Jx20EH2+ Typ KV1 20 DC
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 5 von 9
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3k An Achse 1 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Frontschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4w An Achse 2 sind die Befestigungen der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen in den Radhausausschnittkanten zu entfernen. Die Kunststoffverbreiterungen
bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0511-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9 J x 20 EH2+ Typ KV1 20 DC A
und 10,5Jx20EH2+ Typ KV1 20 DC
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 6 von 9
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0511-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9 J x 20 EH2+ Typ KV1 20 DC A
und 10,5Jx20EH2+ Typ KV1 20 DC
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 7 von 9
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 verwendet
werden.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0511-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9 J x 20 EH2+ Typ KV1 20 DC A
und 10,5Jx20EH2+ Typ KV1 20 DC
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 8 von 9
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 275/35R20 305/30R20
Nr. 18 275/40R20 315/35R20
Nr. 19 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Hinweise zu den Sonderrädern
entfällt
Prüfort und Prüfdatum
Die Festigkeitsprüfungen des Sonderradtyps Achse 1 wurden in Bad Bramstedt beim Prüflabor Süd im
März 2015 und die Festigkeitsprüfungen des Sonderradtyps Achse 2 wurden in 24576 Bad Bramstedt,
ab 08.12.2014 durchgeführt.
Die Verwendungsprüfung fand am 3. Juli 2015 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0511-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9 J x 20 EH2+ Typ KV1 20 DC A
und 10,5Jx20EH2+ Typ KV1 20 DC
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 9 von 9
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Juni 2013.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 3. Juli 2015
Schmidt 00231992.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
