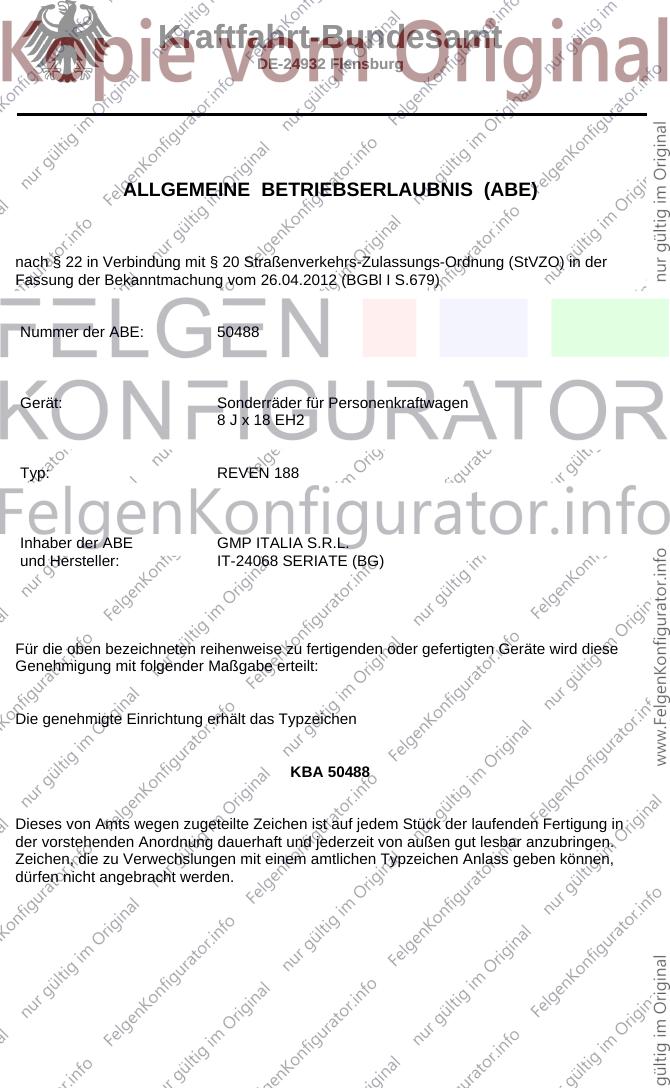

Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 50488
Gerät: Sonderräder für Personenkraftwagen
8 J x 18 EH2
Typ: REVEN 188
Inhaber der ABE GMP ITALIA S.R.L.
und Hersteller: IT-24068 SERIATE (BG)
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 50488
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 50488
Die ABE-Nr. 50488 erstreckt sich auf die Sonderräder 8 J x 18 EH2 , Typ REVEN 188, in
den Ausführungen wie im Gutachten Nr. 55807315 (1. Ausfertigung) vom 29.07.2015
beschrieben.
Die Sonderräder dürfen nur zur Verwendung mit den in den Anlagen Nr. 1 bis 5 des
Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ des Sonderrades,
das Herstelldatum (Monat, Jahr),
das Typzeichen und
die Einpreßtiefe anzubringen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 29.07.2015
festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 02.09.2015
Im Auftrag
Frederik Maß
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Gutachten Nr. 55807315 (1. Ausfertigung), zur Genehmigung vorgelegt am: 05.08.2015
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 50488
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den
Genehmigungsunterlagen genau übereinstimmen. Mit dem zugeteilten
Typzeichen/Prüfzeichen dürfen die Fahrzeugteile nur gekennzeichnet werden, die den
Genehmigungsunterlagen in jeder Hinsicht entsprechen.
Änderungen an den Einzelerzeugnissen sind nur mit ausdrücklicher Zustimmung des
Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Das Kraftfahrt-Bundesamt ist unverzüglich zu benachrichtigen, wenn die reihenweise
Fertigung oder der Vertrieb der genehmigten Einrichtung innerhalb eines Jahres oder
endgültig oder länger als ein Jahr eingestellt wird. Die Aufnahme der Fertigung oder des
Vertriebs ist dann dem Kraftfahrt-Bundesamt unaufgefordert innerhalb eines Monats
mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten – auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung dieser Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

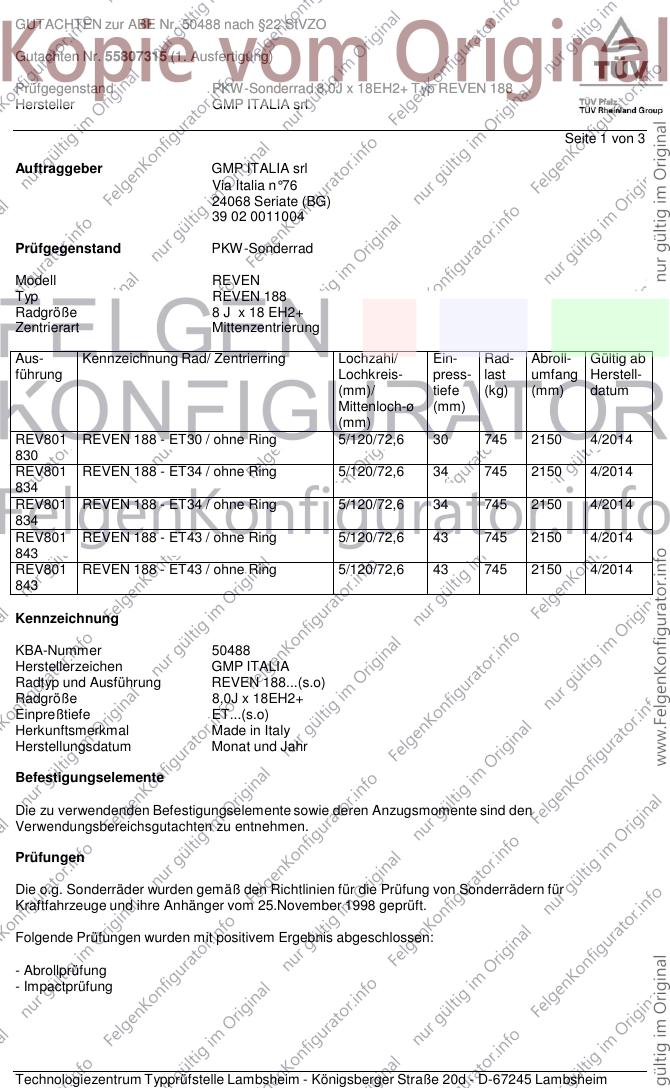

GUTACHTEN zur ABE Nr. 50488 nach §22 StVZO
Gutachten Nr. 55807315 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18EH2+ Typ REVEN 188
Hersteller GMP ITALIA srl
Seite 1 von 3
Auftraggeber GMP ITALIA srl
Via Italia n°76
24068 Seriate (BG)
39 02 0011004
Prüfgegenstand PKW-Sonderrad
Modell REVEN
Typ REVEN 188
Radgröße 8 J x 18 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
REV801 REVEN 188 - ET30 / ohne Ring 5/120/72,6 30 745 2150 4/2014
830
REV801 REVEN 188 - ET34 / ohne Ring 5/120/72,6 34 745 2150 4/2014
834
REV801 REVEN 188 - ET34 / ohne Ring 5/120/72,6 34 745 2150 4/2014
834
REV801 REVEN 188 - ET43 / ohne Ring 5/120/72,6 43 745 2150 4/2014
843
REV801 REVEN 188 - ET43 / ohne Ring 5/120/72,6 43 745 2150 4/2014
843
Kennzeichnung
KBA-Nummer 50488
Herstellerzeichen GMP ITALIA
Radtyp und Ausführung REVEN 188...(s.o)
Radgröße 8,0J x 18EH2+
Einpreßtiefe ET...(s.o)
Herkunftsmerkmal Made in Italy
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50488 nach §22 StVZO
Gutachten Nr. 55807315 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18EH2+ Typ REVEN 188
Hersteller GMP ITALIA srl
Seite 2 von 3
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/120 30 745 2150
5/120 34 745 2150
5/120 43 745 2150
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 205/40R18 34 745
5/120 205/40R18 43 745
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 285/60R18 34 745
5/120 285/60R18 43 745
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Biegeumlaufprüfung
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.Die Zusammensetzung,
die Festigkeitswerte und das Korrosionsverhalten des verwendeten W erkstoffes sind in der
Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 12,25 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Capriana del Colle beim Qualilab s.r.l. ab Mai
2015 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50488 nach §22 StVZO
Gutachten Nr. 55807315 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18EH2+ Typ REVEN 188
Hersteller GMP ITALIA srl
Seite 3 von 3
Anlagen
Beschreibung - 21.05.2015
Radzeichnung REV801830 15.05.2015
Radzeichnung REV801834 15.05.2015
Radzeichnung REV801843 15.05.2015
Nabenkappenzeichnung Coppetta Coprimozzo 10.06.2015
Verwendungen Anlage 1-5
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 29. Juli 2015
Schmidt 00233162.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

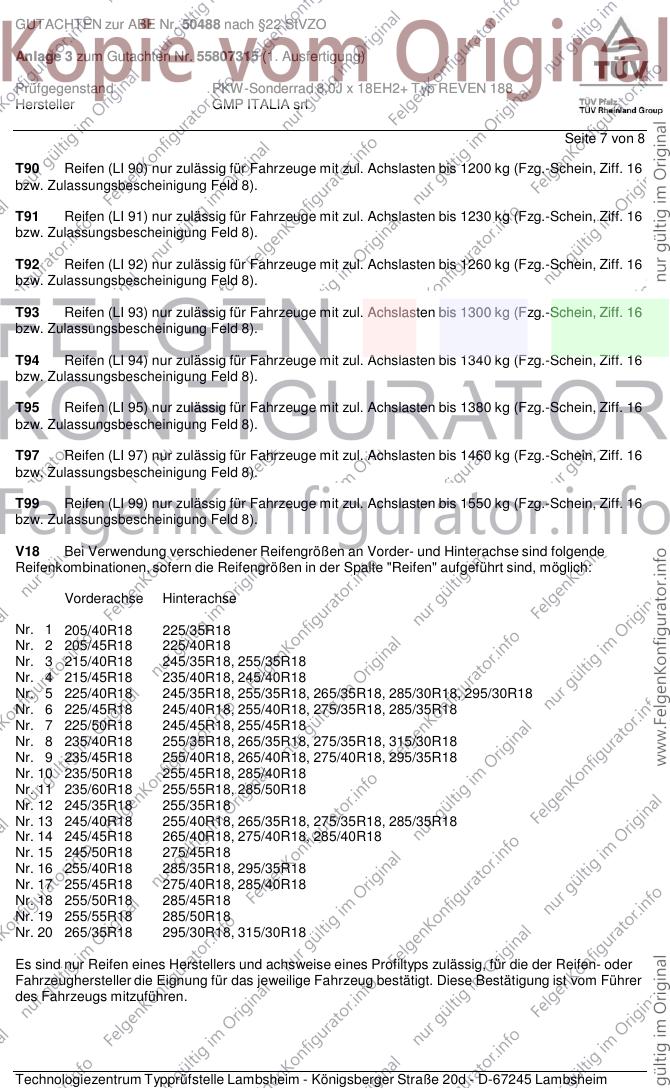

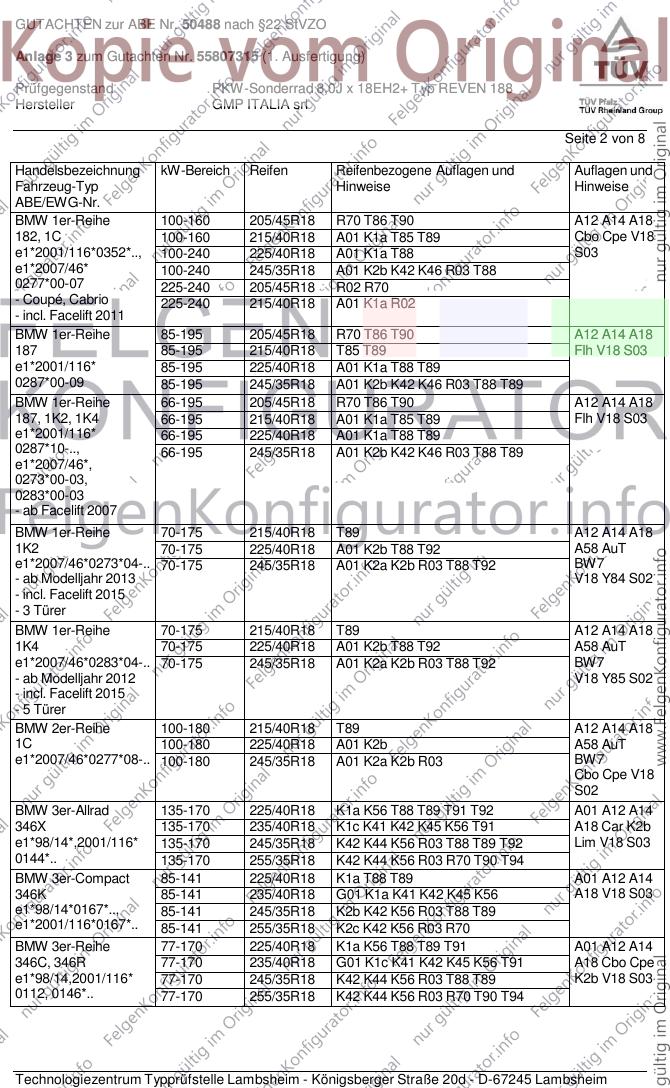

GUTACHTEN zur ABE Nr. 50488 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55807315 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18EH2+ Typ REVEN 188
Hersteller GMP ITALIA srl
Seite 1 von 8
Auftraggeber GMP ITALIA srl
Via Italia n°76
24068 Seriate (BG)
39 02 0011004
Prüfgegenstand PKW-Sonderrad
Modell REVEN
Typ REVEN 188
Radgröße 8,0J x 18EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
REV801 REVEN 188 - ET43 / ohne Ring 5/120/72,6 43 745 2150
843
Kennzeichnungen
KBA-Nummer 50488
Herstellerzeichen GMP ITALIA
Radtyp und Ausführung REVEN 188...(s.o)
Radgröße 8,0J x 18EH2+
Einpresstiefe ET...(s.o)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serienschraube M14x1,25 Kegel 60° 130 27,5
S03 Serienschraube M12x1,5 Kegel 60° 110 26
S04 Serienschraube M12x1,5 Kegel 60° 120 26
S05 Serienschraube M14x1,5 Kegel 60° 140 32,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50488 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55807315 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18EH2+ Typ REVEN 188
Hersteller GMP ITALIA srl
Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 205/45R18 R70 T86 T90 A12 A14 A18
182, 1C 100-160 215/40R18 A01 K1a T85 T89 Cbo Cpe V18
e1*2001/116*0352*.., 100-240 225/40R18 A01 K1a T88 S03
e1*2007/46* 100-240 245/35R18 A01 K2b K42 K46 R03 T88
0277*00-07 225-240 205/45R18 R02 R70
- Coupé, Cabrio 225-240 215/40R18 A01 K1a R02
- incl. Facelift 2011
BMW 1er-Reihe 85-195 205/45R18 R70 T86 T90 A12 A14 A18
187 85-195 215/40R18 T85 T89 Flh V18 S03
e1*2001/116* 85-195 225/40R18 A01 K1a T88 T89
0287*00-09 85-195 245/35R18 A01 K2b K42 K46 R03 T88 T89
BMW 1er-Reihe 66-195 205/45R18 R70 T86 T90 A12 A14 A18
187, 1K2, 1K4 66-195 215/40R18 A01 K1a T85 T89 Flh V18 S03
e1*2001/116* 66-195 225/40R18 A01 K1a T88 T89
0287*10-.., 66-195 245/35R18 A01 K2b K42 K46 R03 T88 T89
e1*2007/46*,
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 70-175 215/40R18 T89 A12 A14 A18
1K2 70-175 225/40R18 A01 K2b T88 T92 A58 AuT
e1*2007/46*0273*04-.. 70-175 245/35R18 A01 K2a K2b R03 T88 T92 BW7
- ab Modelljahr 2013 V18 Y84 S02
- incl. Facelift 2015
- 3 Türer
BMW 1er-Reihe 70-175 215/40R18 T89 A12 A14 A18
1K4 70-175 225/40R18 A01 K2b T88 T92 A58 AuT
e1*2007/46*0283*04-.. 70-175 245/35R18 A01 K2a K2b R03 T88 T92 BW7
- ab Modelljahr 2012 V18 Y85 S02
- incl. Facelift 2015
- 5 Türer
BMW 2er-Reihe 100-180 215/40R18 T89 A12 A14 A18
1C 100-180 225/40R18 A01 K2b A58 AuT
e1*2007/46*0277*08-.. 100-180 245/35R18 A01 K2a K2b R03 BW7
Cbo Cpe V18
S02
BMW 3er-Allrad 135-170 225/40R18 K1a K56 T88 T89 T91 T92 A01 A12 A14
346X 135-170 235/40R18 K1c K41 K42 K45 K56 T91 A18 Car K2b
e1*98/14*,2001/116* 135-170 245/35R18 K42 K44 K56 R03 T88 T89 T92 Lim V18 S03
0144*.. 135-170 255/35R18 K42 K44 K56 R03 R70 T90 T94
BMW 3er-Compact 85-141 225/40R18 K1a T88 T89 A01 A12 A14
346K 85-141 235/40R18 G01 K1a K41 K42 K45 K56 A18 V18 S03
e1*98/14*0167*.., 85-141 245/35R18 K2b K42 K56 R03 T88 T89
e1*2001/116*0167*.. 85-141 255/35R18 K2c K42 K56 R03 R70
BMW 3er-Reihe 77-170 225/40R18 K1a K56 T88 T89 T91 A01 A12 A14
346C, 346R 77-170 235/40R18 G01 K1c K41 K42 K45 K56 T91 A18 Cbo Cpe
e1*98/14,2001/116* 77-170 245/35R18 K42 K44 K56 R03 T88 T89 K2b V18 S03
0112, 0146*.. 77-170 255/35R18 K42 K44 K56 R03 R70 T90 T94
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50488 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55807315 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18EH2+ Typ REVEN 188
Hersteller GMP ITALIA srl
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 77-170 225/40R18 K1a K56 T88 T89 T91 T92 A01 A12 A14
346L 77-170 235/40R18 G01 K1c K41 K42 K45 K56 T91 A18 Car K2b
e1*97/27*0097*.., 77-170 245/35R18 K42 K44 K56 R03 T88 T89 Lim V18 S03
e1*98/14*0097*.. 77-170 255/35R18 K42 K44 K56 R03 R70 T90 T94
BMW 5er-Reihe 4x4 145-200 225/45R18 R37 T91 T95 A12 A14 A18
560X 145-200 235/40R18 R37 T91 T93 T95 A56 Lim S04
e1*2001/116*0322*.. 145-200 245/40R18
BMW 5er-Touring 4x4 145-200 225/45R18 R37 T95 A12 A14 A18
560X 145-200 235/40R18 R37 T93 T95 A56 Car S04
e1*2001/116*0322*.. 145-200 245/40R18 T93 T97
BMW X3 100-210 225/50R18 A10 R37 T95 T99 149 A14 A18 B90
X3, X-N1 100-210 225/55R18 A10 R37 149 S02
e1*2007/46*0512*..; 100-210 235/50R18 A32 R37 149
e1*2007/46*0454*.. 100-230 245/50R18 A32 149
- incl. Facelift 2014 100-230 255/45R18 A12 149
BMW X3 100-210 235/50R18 A10 A14 A18
X83 100-210 245/45R18 V18 S05
e1*2001/116*0249*.. 100-210 255/45R18
BMW X4 100-210 225/50R18 A10 R37 T95 T99 149 A14 A18 B90
X3, X-N1 100-210 225/55R18 A10 R37 149 S02
e1*2007/46* 100-210 235/50R18 A32 R37 149
0512*11-.., 0454*13-.. 100-230 245/50R18 A32 149
100-230 255/45R18 A12 149
BMW X4 100-210 225/50R18 A10 R37 T95 T99 149 A14 A18 B90
X3, X-N1 100-210 225/55R18 A10 R37 149 KMV S02
e1*2007/46* 100-210 235/50R18 A32 R37 149
0512*11-.., 0454*13-.. 100-230 245/50R18 A32 149
- mit M-Paket - 100-230 255/45R18 A12 149
Verbreiterungen
BMW Z4 110-195 225/40R18 A12 A14 A18
Z85 110-195 235/35R18 Cbo Cpe V18
e1*2001/116*0219*.. 110-195 235/40R18 A01 G01 S03
110-195 245/35R18 A01 K2b R03
110-195 255/35R18 A01 K2b R03 R70
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50488 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55807315 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18EH2+ Typ REVEN 188
Hersteller GMP ITALIA srl
Seite 4 von 8
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
149 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1490 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
AuT Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 340mm an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50488 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55807315 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18EH2+ Typ REVEN 188
Hersteller GMP ITALIA srl
Seite 5 von 8
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-W agon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EW G, ECE-R39, § 57 StVZO) liegt. W ird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50488 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55807315 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18EH2+ Typ REVEN 188
Hersteller GMP ITALIA srl

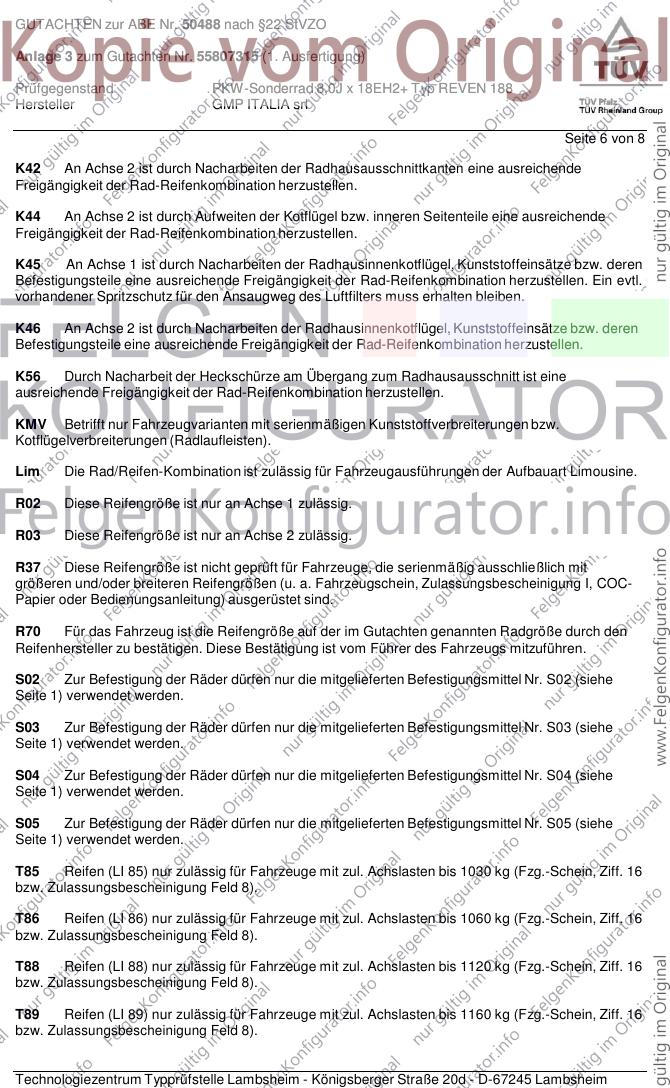

Seite 6 von 8
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50488 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55807315 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18EH2+ Typ REVEN 188
Hersteller GMP ITALIA srl
Seite 7 von 8
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50488 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55807315 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18EH2+ Typ REVEN 188
Hersteller GMP ITALIA srl
Seite 8 von 8
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. Juli 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum April 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. Juli 2015
Schmidt 00232241.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
