GUTACHTEN zur ABE Nr. 50388 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55058515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX17EH2+ Typ K8017
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 13
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ K8017
Radgröße 8,0JX17EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
25 K8017 LK120 / ohne Ring 5/120/72,6 30 780 2100
Kennzeichnungen
KBA-Nummer 50388
Herstellerzeichen AUTEC Germany
Radtyp und Ausführung K8017 (s.o.)
Radgröße 8,0JX17EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serien-Schraube M14x1,5 Kegel 60° 140 32,5
S03 Serien-Schraube M12x1,5 Kegel 60° 110 25
S04 Serien-Schraube M12x1,5 Kegel 60° 120 25
S05 Serien-Schraube M14x1,25 Kegel 60° 130 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50388 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55058515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX17EH2+ Typ K8017
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 215/45R17 K2b K41 K42 K46 T87 T88 T91 A01 A07 A12
182, 1C 100-240 225/45R17 K2b K41 K42 K43 K46 T90 A16 A21 Cbo
e1*2001/116*0352*.., 100-240 235/40R17 K2b K42 K44 K46 R03 T90 Cpe K1c V17
e1*2007/46* 100-240 245/40R17 K2c K42 K44 K46 R03 S03
0277*00-07 225-240 215/45R17 K41 R02 T91
- Coupé, Cabrio
- incl. Facelift 2011
BMW 1er-Reihe 85-195 215/45R17 K2b K41 K42 K46 T87 T88 T91 A01 A07 A12
187 85-195 225/45R17 K2b K41 K42 K43 K46 A16 A21 Flh
e1*2001/116* 85-195 235/40R17 K2b K42 K44 K46 R03 K1c V17 S03
0287*00-09 85-195 245/40R17 K2c K42 K44 K46 R03
BMW 1er-Reihe 66-195 215/45R17 K2b K41 K42 K46 T87 T88 T91 A01 A07 A12
187, 1K2, 1K4 66-195 225/45R17 K2b K41 K42 K43 K46 A16 A21 Flh
e1*2001/116* 66-195 235/40R17 K2b K42 K44 K46 R03 K1c V17 S03
0287*10-.., 66-195 245/40R17 K2c K42 K44 K46 R03
e1*2007/46*,
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 70-175 205/50R17 K1c K2c K5d K8e R70 T89 T93 A01 A07 A12
1K2 70-175 215/45R17 K1c K2c K5d K8e T87 T91 A16 A21 A58
e1*2007/46*0273*04-.. 70-175 225/45R17 K1c K2c K5d K8e BW7 V17 Y84
- ab Modelljahr 2013 70-175 235/40R17 K1c K2c K5d K5i K6g K6i K7a K8m S05
- incl. Facelift 2015
- 3 Türer
BMW 1er-Reihe 70-175 205/50R17 K1c K2c K5d K8e R70 T89 T93 A01 A07 A12
1K4 70-175 215/45R17 K1c K2c K5d K8e T87 T91 A16 A21 A58
e1*2007/46*0283*04-.. 70-175 225/45R17 K1c K2c K5d K8e BW7 V17 Y85
- ab Modelljahr 2012 70-175 235/40R17 K1c K2c K5d K5i K6g K6i K7a K8m S05
- incl. Facelift 2015
- 5 Türer
BMW 2er-Reihe 100-180 205/50R17 K1c K2c K5d K8e R70 A01 A07 A12
1C 100-180 215/45R17 K1c K2c K5d K8e A16 A21 A58
e1*2007/46*0277*08-.. 100-180 225/45R17 K1c K2c K5d K8e BW7 Cbo
100-180 235/40R17 K1c K2c K5d K5i K6g K6i K7a K8m Cpe
V17 S05
BMW 3er GT 100-250 225/55R17 A90 A07 A16 A21
3-V, 3K-N1 100-250 235/50R17 A01 A12 K1a K2b A57 BW7 Flh
e1*2007/46*0559*..; 100-250 235/55R17 A01 A12 K1a K2b V17 S05
e24*2007/46*0022*05- 100-250 245/50R17 A01 A12 K1c K2b K5a
.. 100-250 255/50R17 A01 A12 K2a K2b K6g K6i K8h R03
BMW 3er-Allrad 135-170 205/50R17 K1c K2b R37 R70 T89 T93 A01 A07 A12
346X 135-170 205/50R17 K1c K2b M+S R70 T89 T93 A16 A21 Car
e1*98/14*,2001/116* 135-170 215/45R17 K1c K2b R37 T87 T88 T91 K56 Lim V17
0144*.. 135-170 225/45R17 K1c K2b K42 T90 T91 T93 S03
135-170 235/40R17 K1c K2b K42 T90
135-170 245/40R17 K2c K42 K44 R03 T91 T93
135-170 255/40R17 K2c K42 K44 R03 R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50388 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55058515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX17EH2+ Typ K8017
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 3er-Compact 85-141 205/50R17 K1a K42 K56 R37 R70 T89 A01 A07 A12
346K 85-141 215/45R17 K1a K42 K56 R37 T87 T88 A16 A21 B03
e1*98/14*0167*.., 85-141 225/45R17 K1c K2b K42 K56 V17 S03
e1*2001/116*0167*.. 85-141 235/40R17 K1c K2c K42 K56
85-141 245/40R17 K2c K42 K56 R03
85-141 255/40R17 K2c K42 K44 K56 R03 R70
BMW 3er-Reihe 77-170 205/50R17 K1c K2b R70 T89 T93 A01 A07 A12
346C, 346R 77-170 205/50R17 K1c K2b M+S R09 R70 T89 T93 A16 A21 Cbo
e1*98/14,2001/116* 77-170 215/45R17 K1c K2b T87 T88 T91 Cpe K56 V17
0112, 0146*.. 77-170 225/45R17 K1c K2b K42 R35 T90 T91 S03
77-170 235/40R17 K1c K2b K42 T90
77-170 245/40R17 K2c K42 K44 R03 R35 T91
77-170 255/40R17 K2c K42 K44 R03 R70
BMW 3er-Reihe 77-170 205/50R17 K1c K2b M+S R09 R70 T89 T93 A01 A07 A12
346L 77-170 205/50R17 K1c K2b R70 T89 T93 A16 A21 Car
e1*97/27*0097*.., 77-170 215/45R17 K1c K2b T87 T88 T91 K56 Lim R21
e1*98/14*0097*.. 77-170 225/45R17 K1c K2b K42 R35 T90 T91 T93 V17 S03
77-170 235/40R17 K1c K2b K42 T90
77-170 245/40R17 K2c K42 K44 R03 T91 T93
77-170 255/40R17 K2c K42 K44 R03 R70
BMW 3er-Reihe 85-225 225/45R17 T90 T91 T93 T94 A07 A12 A16
390L, -/X 85-225 235/45R17 A01 K1a T93 T94 A21 Car Lim
e1*2001/116* 85-225 245/40R17 A01 K1c R02 V17 S03
0308*00-08, 85-225 245/40R17 R03 T91 T95
0344*00-05
BMW 3er-Reihe 85-240 225/45R17 T90 T91 T93 T94 A07 A12 A16
390L, -/X, 3L, 3K, 3K- 85-240 235/45R17 T93 T94 A21 Car Lim
N1 85-240 245/40R17 A01 K1a K2b K6a T91 T93 V17 S03
e1*2001/116*
0308*09-..,0344*06-..
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-240 225/45R17 A01 K1c T90 T91 A07 A12 A16
392C, 390X, 3C 90-240 225/45R17 A01 K1c M+S T90 T91 A21 Cbo Cpe
e1*2001/116*0346*.., 90-240 235/45R17 A01 K1c T93 T94 V17 S03
e1*2001/116*0344*..; 90-240 245/40R17 A01 K1c K41 R02
e1*2007/46* 90-240 245/40R17 R03
0316*00-07
- Coupé/Cabrio
BMW 3er-Reihe 85-250 225/45R17 K2b T91 A01 A07 A12
3L 85-250 225/50R17 K1c K2a K2b A16 A21 A57
e1*2007/46*0314*05-.. 85-250 235/45R17 K1b K2b BW7 Lim V17
- ab Modell 2012 85-250 235/50R17 K1c K2c K6g K8h S05
85-250 245/45R17 K1c K2a K2b
85-250 255/45R17 K2c K6g K8h R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50388 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55058515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX17EH2+ Typ K8017
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 3er-Touring 85-250 225/45R17 K2b T91 A01 A07 A12
3K, 3K-N1 85-250 225/50R17 K1c K2a K2b A16 A21 A57
e1*2007/46*0315*06-.. 85-250 235/45R17 K1b K2b BW7 Car V17
e24*2007/46*0022*03- 85-250 235/50R17 K1c K2c K6g K8h S05
- ab Modell 2013 85-250 245/45R17 K1c K2a K2b
85-250 255/45R17 K2c K6g K8h R03
BMW 4er-GranCoupé 100-250 225/45R17 A90 A07 A16 A21
3C 100-250 225/50R17 A01 A12 K1a K2b A57 BW7 Lim
e1*2007/46*0316*10-.. 100-250 235/45R17 A01 A12 K2b V17 S05
100-250 235/50R17 A01 A12 K1c K2b K6g K8d
100-250 245/45R17 A01 A12 K1a K2b
100-250 255/45R17 A01 A12 K1c K2b K6g K8d
BMW 4er-Reihe 100-250 225/45R17 A90 A07 A16 A21
3C 100-250 225/50R17 A01 A12 K1a K2b A57 BW7
e1*2007/46*0316*08-.. 100-250 235/45R17 A01 A12 K2b Cbo
100-250 235/50R17 A01 A12 K1c K2b K6g K8d Cpe V17 S05
100-250 245/45R17 A01 A12 K1a K2b
100-250 255/45R17 A01 A12 K1c K2b K6g K8d
BMW 5er ActiveHybrid 225, 235 225/55R17 A32 A07 A16 A21
HY 225, 235 235/50R17 A01 A12 K1a A58 L05 Lim
e1*2007/46*0323*.. 225, 235 255/45R17 A01 A12 K1a V17 S05
- ohne Allradlenkung
BMW 5er-Reihe 100-240 225/55R17 A32 A84 A07 A16 A21
5L 100-240 235/50R17 A01 A12 K1a T00 T96 A58 L04 Lim
e1*2007/46*0363*.. 100-240 255/45R17 A01 A12 K1a V17 S05
- mit Allradlenkung
BMW 5er-Reihe 100-240 225/55R17 A32 A07 A16 A21
5L 100-240 235/50R17 A01 A12 K1a T00 T96 A57 L05 Lim
e1*2007/46*0363*.. 100-240 255/45R17 A01 A12 K1a V17 S05
- ohne Allradlenkung
BMW 5er-Reihe 4x4 145-200 225/50R17 K1a K1b R37 A01 A07 A12
560X 145-200 235/45R17 K1a R37 T93 T94 A16 A21 A56
e1*2001/116*0322*.. 145-200 245/45R17 K1a K1b B03 Lim S04
BMW 5er-Touring 100-240 225/55R17 A32 A84 156 A07 A16 A21
5K, K-N1 100-240 235/50R17 A01 A12 K1a T00 T96 156 A58 Car F40
e1*2007/46*0455*.., 100-240 255/45R17 A01 A12 K1a 156 L04 V17 S05
e1*2007/46*0508*..
- mit Allradlenkung
BMW 5er-Touring 100-240 225/55R17 A32 156 A07 A16 A21
5K, K-N1 100-240 235/50R17 A01 A12 K1a T00 T96 156 A57 Car F40
e1*2007/46*0455*.., 100-240 255/45R17 A01 A12 K1a 156 L05 V17 S05
e1*2007/46*0508*..
- ohne Allradlenkung
BMW 5er-Touring 4x4 145-200 225/50R17 K1a K1b R37 T94 T98 A01 A07 A12
560X 145-200 235/45R17 K1a R37 T93 T94 T97 A16 A21 A56
e1*2001/116*0322*.. 145-200 245/45R17 K1a K1b T95 T99 B03 Car S04
BMW 6er-Reihe 230, 235 225/55R17 A32 A84 A07 A16 A21
6C 230, 235 235/50R17 A12 A58 Cbo Cpe
e1*2007/46*0562*.. 230, 235 255/45R17 A12 L06 V17 S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

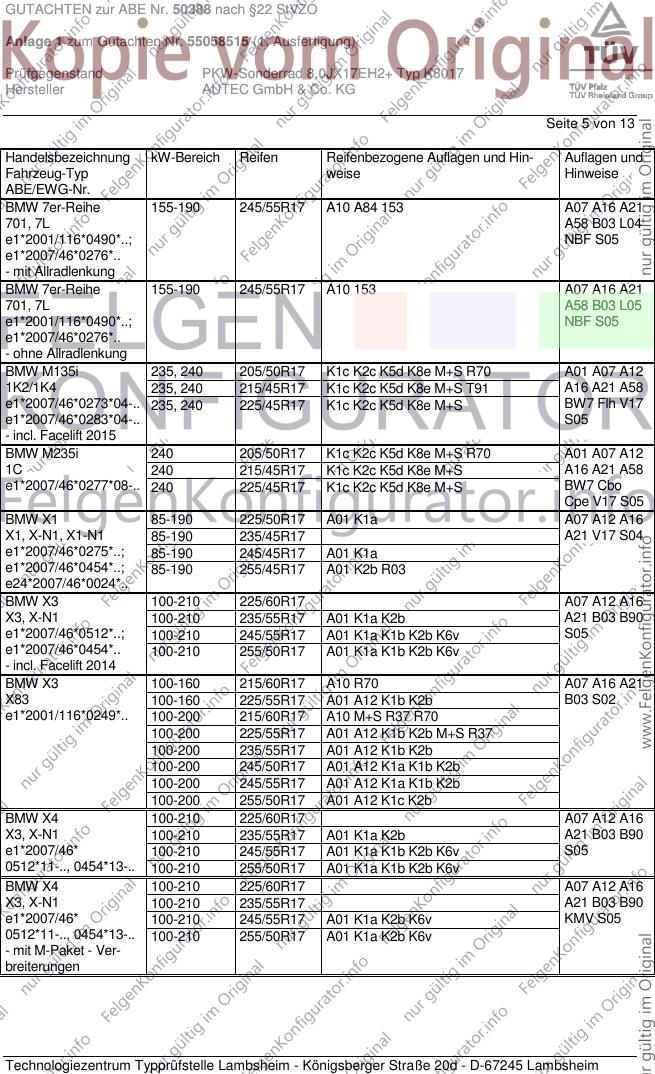

GUTACHTEN zur ABE Nr. 50388 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55058515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX17EH2+ Typ K8017
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 7er-Reihe 155-190 245/55R17 A10 A84 153 A07 A16 A21
701, 7L A58 B03 L04
e1*2001/116*0490*..; NBF S05
e1*2007/46*0276*..
- mit Allradlenkung
BMW 7er-Reihe 155-190 245/55R17 A10 153 A07 A16 A21
701, 7L A58 B03 L05
e1*2001/116*0490*..; NBF S05
e1*2007/46*0276*..
- ohne Allradlenkung
BMW M135i 235, 240 205/50R17 K1c K2c K5d K8e M+S R70 A01 A07 A12
1K2/1K4 235, 240 215/45R17 K1c K2c K5d K8e M+S T91 A16 A21 A58
e1*2007/46*0273*04-.. 235, 240 225/45R17 K1c K2c K5d K8e M+S BW7 Flh V17
e1*2007/46*0283*04-.. S05
- incl. Facelift 2015
BMW M235i 240 205/50R17 K1c K2c K5d K8e M+S R70 A01 A07 A12
1C 240 215/45R17 K1c K2c K5d K8e M+S A16 A21 A58
e1*2007/46*0277*08-.. 240 225/45R17 K1c K2c K5d K8e M+S BW7 Cbo
Cpe V17 S05
BMW X1 85-190 225/50R17 A01 K1a A07 A12 A16
X1, X-N1, X1-N1 85-190 235/45R17 A21 V17 S04
e1*2007/46*0275*..; 85-190 245/45R17 A01 K1a
e1*2007/46*0454*..; 85-190 255/45R17 A01 K2b R03
e24*2007/46*0024*..
BMW X3 100-210 225/60R17 A07 A12 A16
X3, X-N1 100-210 235/55R17 A01 K1a K2b A21 B03 B90
e1*2007/46*0512*..; 100-210 245/55R17 A01 K1a K1b K2b K6v S05
e1*2007/46*0454*.. 100-210 255/50R17 A01 K1a K1b K2b K6v
- incl. Facelift 2014
BMW X3 100-160 215/60R17 A10 R70 A07 A16 A21
X83 100-160 225/55R17 A01 A12 K1b K2b B03 S02
e1*2001/116*0249*.. 100-200 215/60R17 A10 M+S R37 R70
100-200 225/55R17 A01 A12 K1b K2b M+S R37
100-200 235/55R17 A01 A12 K1b K2b
100-200 245/50R17 A01 A12 K1a K1b K2b
100-200 245/55R17 A01 A12 K1a K1b K2b
100-200 255/50R17 A01 A12 K1c K2b
BMW X4 100-210 225/60R17 A07 A12 A16
X3, X-N1 100-210 235/55R17 A01 K1a K2b A21 B03 B90
e1*2007/46* 100-210 245/55R17 A01 K1a K1b K2b K6v S05
0512*11-.., 0454*13-.. 100-210 255/50R17 A01 K1a K1b K2b K6v
BMW X4 100-210 225/60R17 A07 A12 A16
X3, X-N1 100-210 235/55R17 A21 B03 B90
e1*2007/46* 100-210 245/55R17 A01 K1a K2b K6v KMV S05
0512*11-.., 0454*13-.. 100-210 255/50R17 A01 K1a K2b K6v
- mit M-Paket - Ver-
breiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50388 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55058515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX17EH2+ Typ K8017
Hersteller AUTEC GmbH & Co. KG

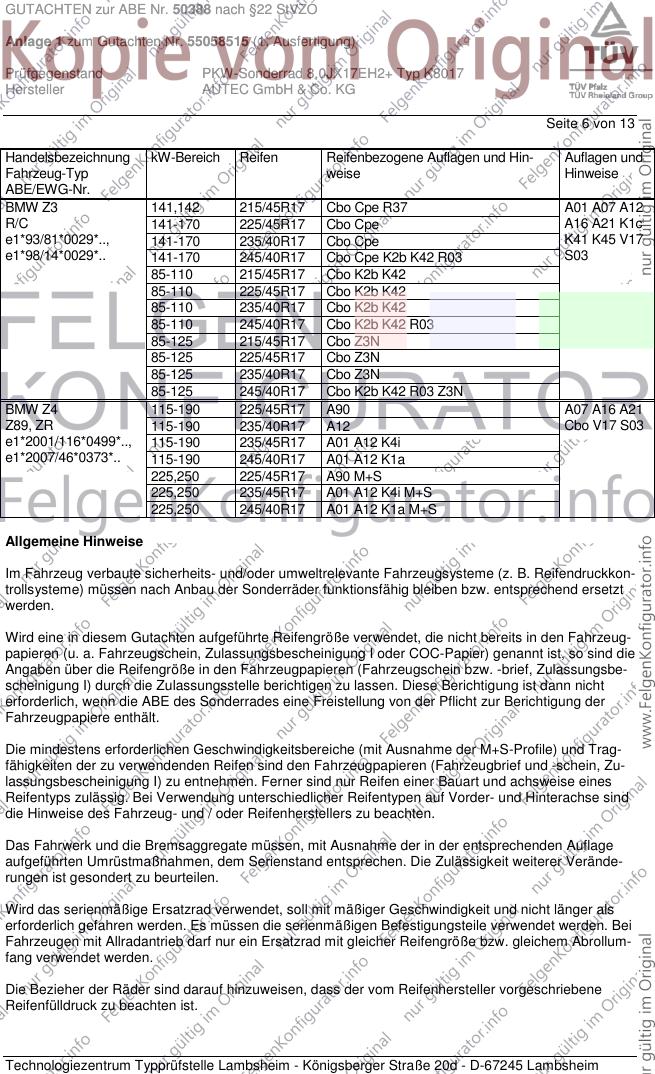

Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW Z3 141,142 215/45R17 Cbo Cpe R37 A01 A07 A12
R/C 141-170 225/45R17 Cbo Cpe A16 A21 K1c
e1*93/81*0029*.., 141-170 235/40R17 Cbo Cpe K41 K45 V17
e1*98/14*0029*.. 141-170 245/40R17 Cbo Cpe K2b K42 R03 S03
85-110 215/45R17 Cbo K2b K42
85-110 225/45R17 Cbo K2b K42
85-110 235/40R17 Cbo K2b K42
85-110 245/40R17 Cbo K2b K42 R03
85-125 215/45R17 Cbo Z3N
85-125 225/45R17 Cbo Z3N
85-125 235/40R17 Cbo Z3N
85-125 245/40R17 Cbo K2b K42 R03 Z3N
BMW Z4 115-190 225/45R17 A90 A07 A16 A21
Z89, ZR 115-190 235/40R17 A12 Cbo V17 S03
e1*2001/116*0499*.., 115-190 235/45R17 A01 A12 K4i
e1*2007/46*0373*.. 115-190 245/40R17 A01 A12 K1a
225,250 225/45R17 A90 M+S
225,250 235/45R17 A01 A12 K4i M+S
225,250 245/40R17 A01 A12 K1a M+S
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifendruckkon-
trollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50388 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55058515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX17EH2+ Typ K8017
Hersteller AUTEC GmbH & Co. KG

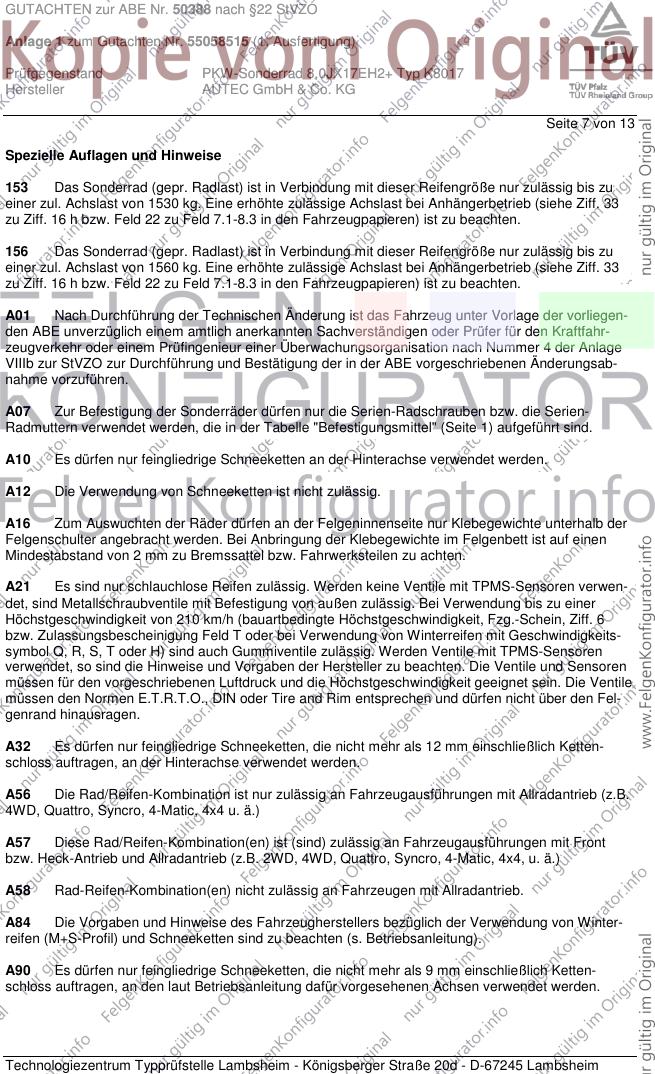

Seite 7 von 13
Spezielle Auflagen und Hinweise
153 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1530 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
156 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1560 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von Winter-
reifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50388 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55058515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX17EH2+ Typ K8017
Hersteller AUTEC GmbH & Co. KG

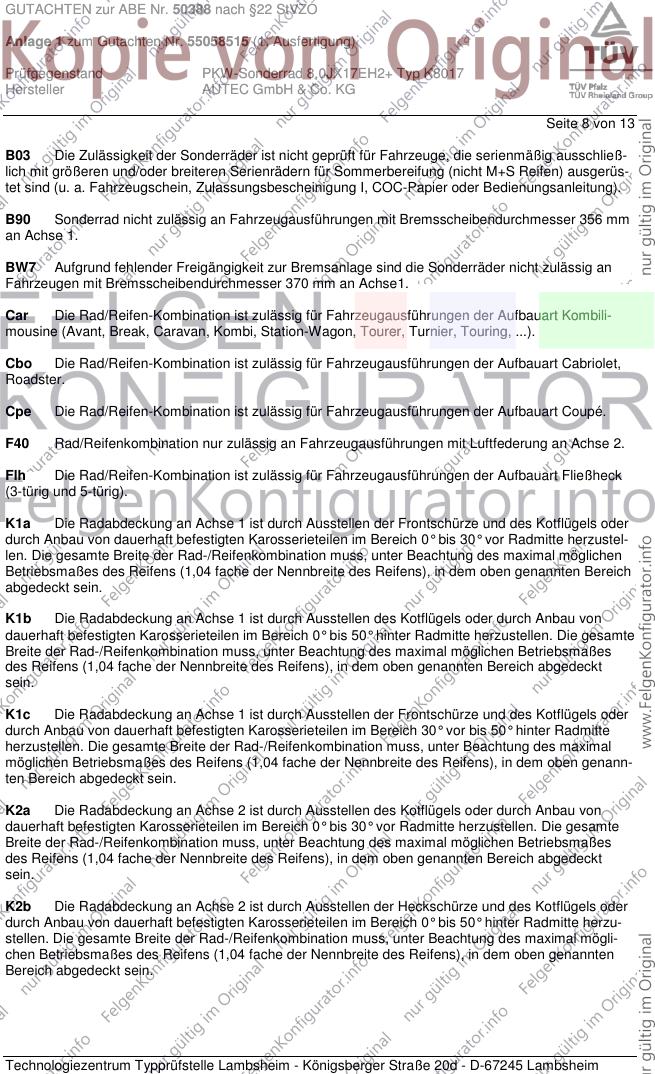

Seite 8 von 13
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50388 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55058515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX17EH2+ Typ K8017
Hersteller AUTEC GmbH & Co. KG

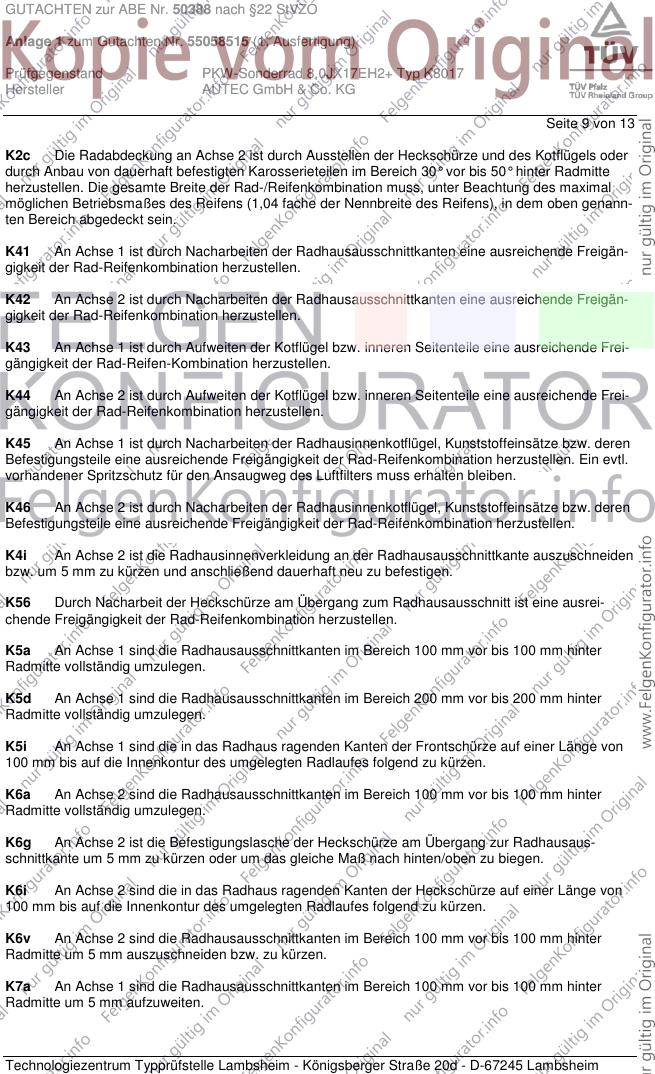

Seite 9 von 13
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50388 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55058515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX17EH2+ Typ K8017
Hersteller AUTEC GmbH & Co. KG

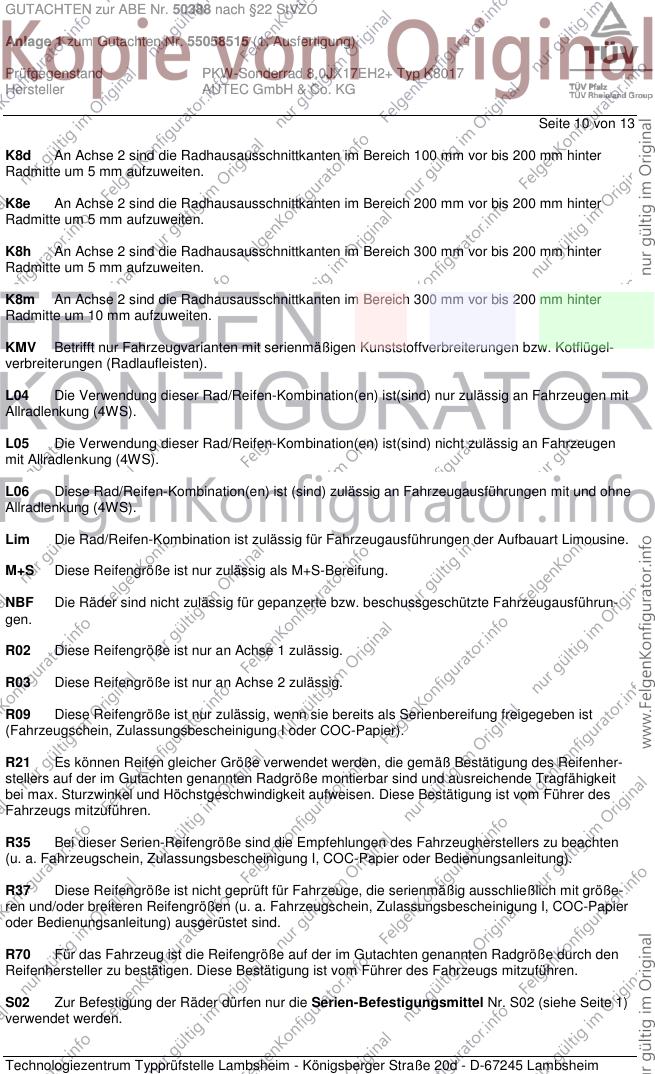

Seite 10 von 13
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die Serien-Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50388 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55058515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX17EH2+ Typ K8017
Hersteller AUTEC GmbH & Co. KG

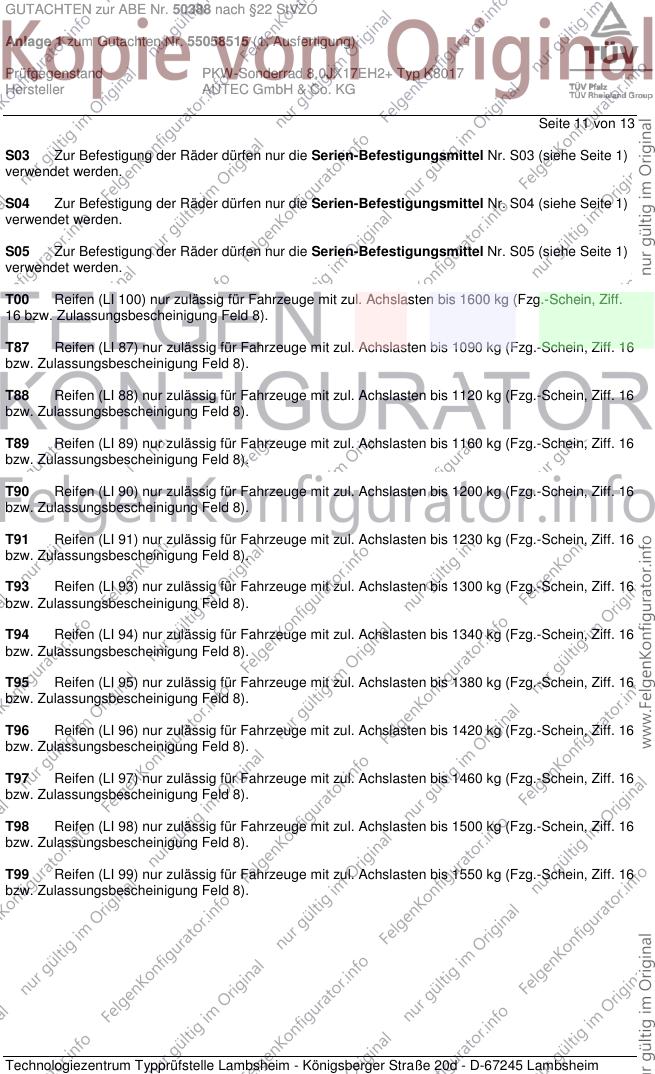

Seite 11 von 13
S03 Zur Befestigung der Räder dürfen nur die Serien-Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die Serien-Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die Serien-Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50388 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55058515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX17EH2+ Typ K8017
Hersteller AUTEC GmbH & Co. KG

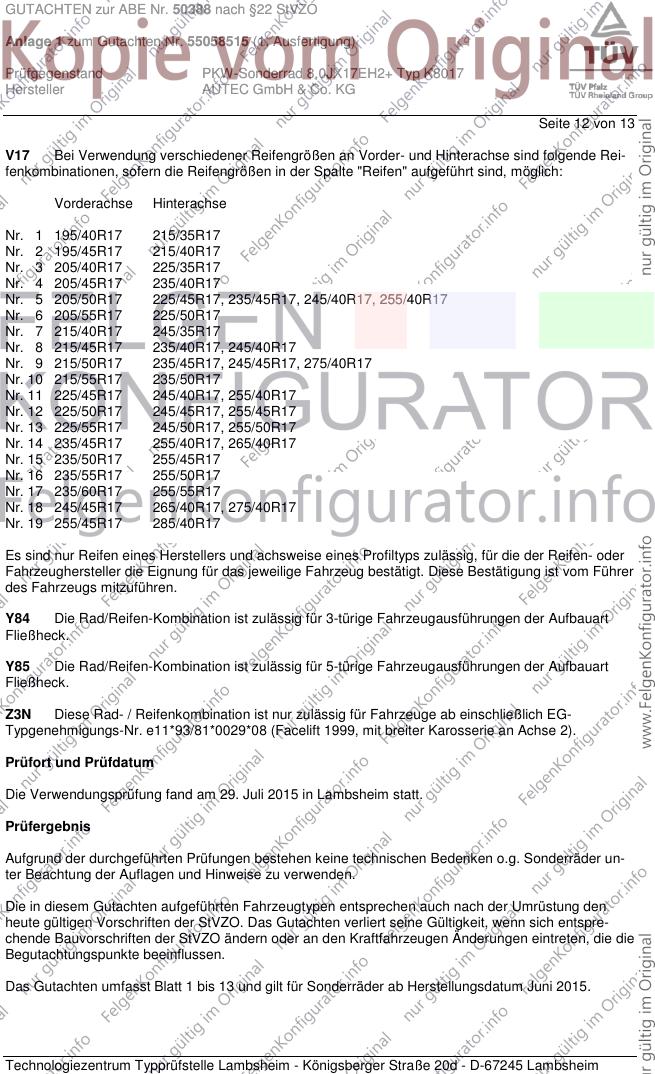

Seite 12 von 13
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 29. Juli 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Juni 2015.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50388 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55058515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX17EH2+ Typ K8017
Hersteller AUTEC GmbH & Co. KG

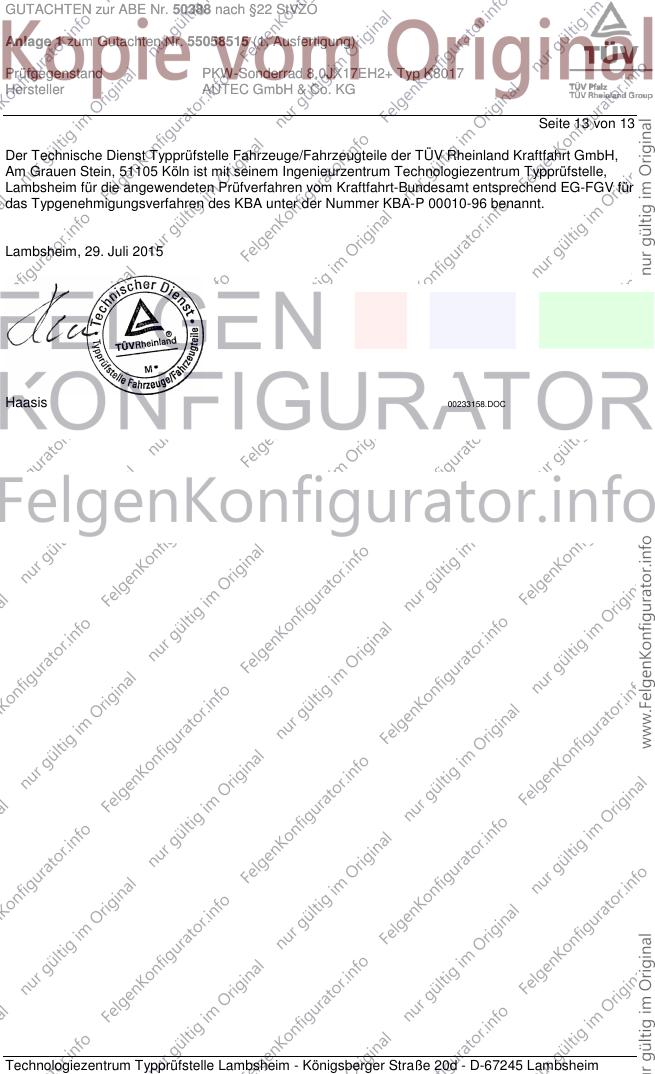

Seite 13 von 13
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 29. Juli 2015
Haasis 00233158.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
