GUTACHTEN zur ABE Nr. 49416 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55800813 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 19 EH2+ Typ MU9590
Hersteller MAK s.p.a.

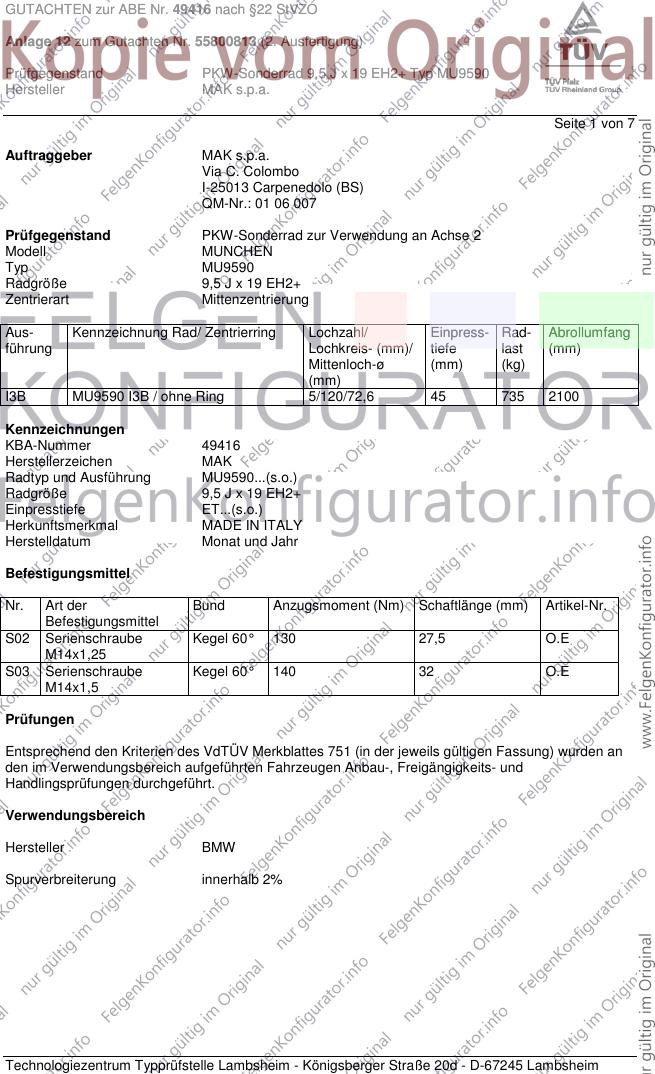

Seite 1 von 7
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad zur Verwendung an Achse 2
Modell MUNCHEN
Typ MU9590
Radgröße 9,5 J x 19 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
I3B MU9590 I3B / ohne Ring 5/120/72,6 45 735 2100
Kennzeichnungen
KBA-Nummer 49416
Herstellerzeichen MAK
Radtyp und Ausführung MU9590...(s.o.)
Radgröße 9,5 J x 19 EH2+
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Serienschraube Kegel 60° 130 27,5 O.E
M14x1,25
S03 Serienschraube Kegel 60° 140 32 O.E
M14x1,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49416 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55800813 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 19 EH2+ Typ MU9590
Hersteller MAK s.p.a.

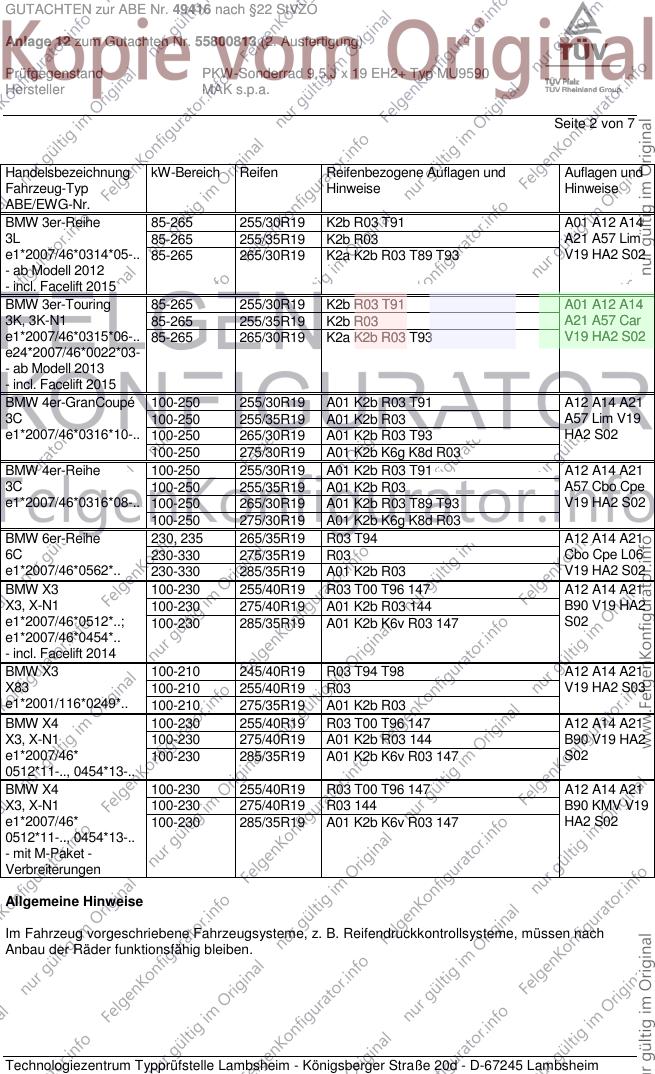

Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 85-265 255/30R19 K2b R03 T91 A01 A12 A14
3L 85-265 255/35R19 K2b R03 A21 A57 Lim
e1*2007/46*0314*05-.. 85-265 265/30R19 K2a K2b R03 T89 T93 V19 HA2 S02
- ab Modell 2012
- incl. Facelift 2015
BMW 3er-Touring 85-265 255/30R19 K2b R03 T91 A01 A12 A14
3K, 3K-N1 85-265 255/35R19 K2b R03 A21 A57 Car
e1*2007/46*0315*06-.. 85-265 265/30R19 K2a K2b R03 T93 V19 HA2 S02
e24*2007/46*0022*03-
- ab Modell 2013
- incl. Facelift 2015
BMW 4er-GranCoupé 100-250 255/30R19 A01 K2b R03 T91 A12 A14 A21
3C 100-250 255/35R19 A01 K2b R03 A57 Lim V19
e1*2007/46*0316*10-.. 100-250 265/30R19 A01 K2b R03 T93 HA2 S02
100-250 275/30R19 A01 K2b K6g K8d R03
BMW 4er-Reihe 100-250 255/30R19 A01 K2b R03 T91 A12 A14 A21
3C 100-250 255/35R19 A01 K2b R03 A57 Cbo Cpe
e1*2007/46*0316*08-.. 100-250 265/30R19 A01 K2b R03 T89 T93 V19 HA2 S02
100-250 275/30R19 A01 K2b K6g K8d R03
BMW 6er-Reihe 230, 235 265/35R19 R03 T94 A12 A14 A21
6C 230-330 275/35R19 R03 Cbo Cpe L06
e1*2007/46*0562*.. 230-330 285/35R19 A01 K2b R03 V19 HA2 S02
BMW X3 100-230 255/40R19 R03 T00 T96 147 A12 A14 A21
X3, X-N1 100-230 275/40R19 A01 K2b R03 144 B90 V19 HA2
e1*2007/46*0512*..; 100-230 285/35R19 A01 K2b K6v R03 147 S02
e1*2007/46*0454*..
- incl. Facelift 2014
BMW X3 100-210 245/40R19 R03 T94 T98 A12 A14 A21
X83 100-210 255/40R19 R03 V19 HA2 S03
e1*2001/116*0249*.. 100-210 275/35R19 A01 K2b R03
BMW X4 100-230 255/40R19 R03 T00 T96 147 A12 A14 A21
X3, X-N1 100-230 275/40R19 A01 K2b R03 144 B90 V19 HA2
e1*2007/46* 100-230 285/35R19 A01 K2b K6v R03 147 S02
0512*11-.., 0454*13-..
BMW X4 100-230 255/40R19 R03 T00 T96 147 A12 A14 A21
X3, X-N1 100-230 275/40R19 R03 144 B90 KMV V19
e1*2007/46* 100-230 285/35R19 A01 K2b K6v R03 147 HA2 S02
0512*11-.., 0454*13-..
- mit M-Paket -
Verbreiterungen
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49416 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55800813 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 19 EH2+ Typ MU9590
Hersteller MAK s.p.a.
Seite 3 von 7
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
147 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1470 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49416 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55800813 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 19 EH2+ Typ MU9590
Hersteller MAK s.p.a.
Seite 4 von 7
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
HA2 Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 2 sind nur
zulässig in Verbindung mit denen in Anlage 13, Gutachten Nummer 55800713, Ausfertigung 2
(RADTYP MU8590) für die Achse 1 genannten Radreifenkombination. Es gelten die jeweiligen
Auflagen und Hinweise.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49416 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55800813 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 19 EH2+ Typ MU9590
Hersteller MAK s.p.a.

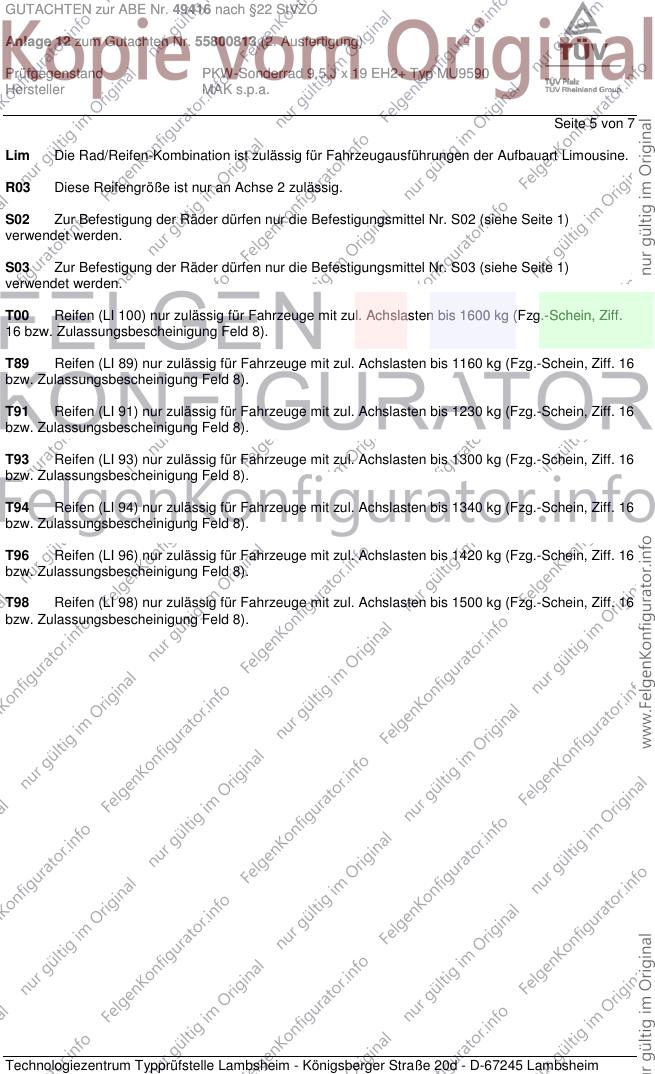

Seite 5 von 7
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
S02 Zur Befestigung der Räder dürfen nur die Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49416 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55800813 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 19 EH2+ Typ MU9590
Hersteller MAK s.p.a.
Seite 6 von 7
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/50R19 295/45R19
Nr. 24 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 12. Juli 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

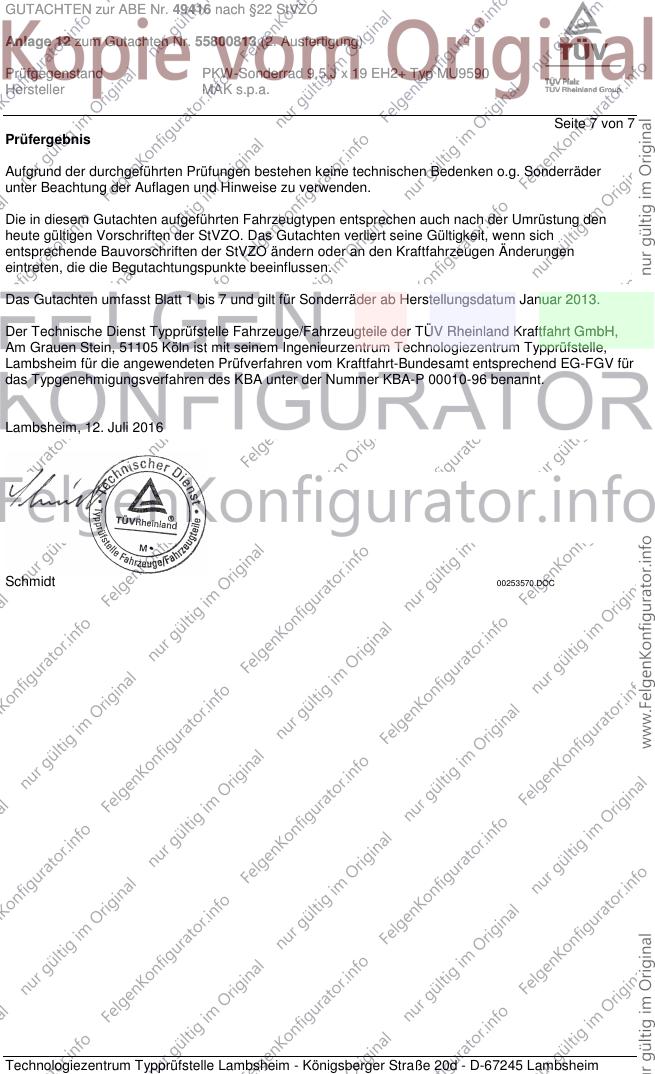

GUTACHTEN zur ABE Nr. 49416 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55800813 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 19 EH2+ Typ MU9590
Hersteller MAK s.p.a.
Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Januar 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. Juli 2016
Schmidt 00253570.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
