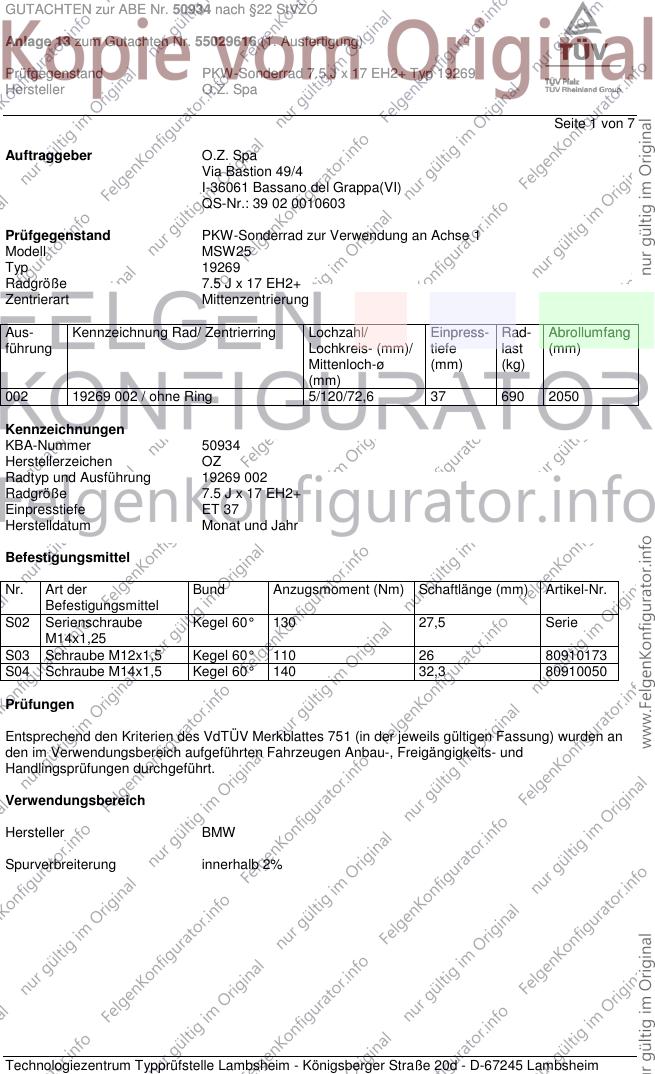

GUTACHTEN zur ABE Nr. 50934 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55029616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5 J x 17 EH2+ Typ 19269
Hersteller O.Z. Spa
Seite 1 von 7
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad zur Verwendung an Achse 1
Modell MSW25
Typ 19269
Radgröße 7.5 J x 17 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
002 19269 002 / ohne Ring 5/120/72,6 37 690 2050
Kennzeichnungen
KBA-Nummer 50934
Herstellerzeichen OZ
Radtyp und Ausführung 19269 002
Radgröße 7.5 J x 17 EH2+
Einpresstiefe ET 37
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Serienschraube Kegel 60° 130 27,5 Serie
M14x1,25
S03 Schraube M12x1,5 Kegel 60° 110 26 80910173
S04 Schraube M14x1,5 Kegel 60° 140 32,3 80910050
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50934 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55029616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5 J x 17 EH2+ Typ 19269
Hersteller O.Z. Spa
Seite 2 von 7

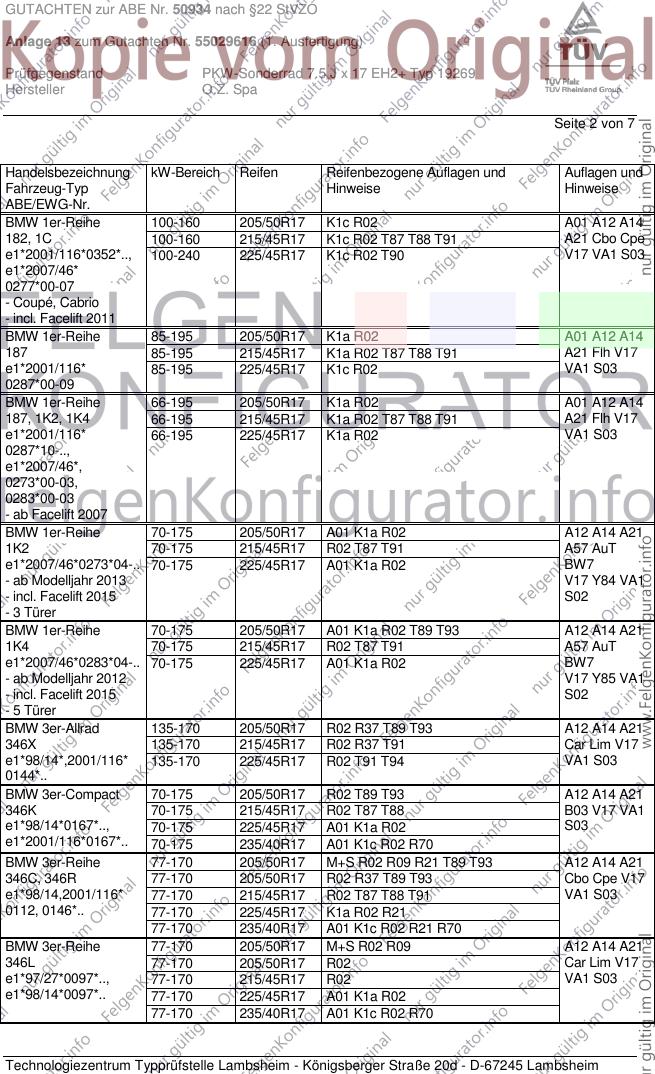

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 205/50R17 K1c R02 A01 A12 A14
182, 1C 100-160 215/45R17 K1c R02 T87 T88 T91 A21 Cbo Cpe
e1*2001/116*0352*.., 100-240 225/45R17 K1c R02 T90 V17 VA1 S03
e1*2007/46*
0277*00-07
- Coupé, Cabrio
- incl. Facelift 2011
BMW 1er-Reihe 85-195 205/50R17 K1a R02 A01 A12 A14
187 85-195 215/45R17 K1a R02 T87 T88 T91 A21 Flh V17
e1*2001/116* 85-195 225/45R17 K1c R02 VA1 S03
0287*00-09
BMW 1er-Reihe 66-195 205/50R17 K1a R02 A01 A12 A14
187, 1K2, 1K4 66-195 215/45R17 K1a R02 T87 T88 T91 A21 Flh V17
e1*2001/116* 66-195 225/45R17 K1a R02 VA1 S03
0287*10-..,
e1*2007/46*,
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 70-175 205/50R17 A01 K1a R02 A12 A14 A21
1K2 70-175 215/45R17 R02 T87 T91 A57 AuT
e1*2007/46*0273*04-.. 70-175 225/45R17 A01 K1a R02 BW7
- ab Modelljahr 2013 V17 Y84 VA1
- incl. Facelift 2015 S02
- 3 Türer
BMW 1er-Reihe 70-175 205/50R17 A01 K1a R02 T89 T93 A12 A14 A21
1K4 70-175 215/45R17 R02 T87 T91 A57 AuT
e1*2007/46*0283*04-.. 70-175 225/45R17 A01 K1a R02 BW7
- ab Modelljahr 2012 V17 Y85 VA1
- incl. Facelift 2015 S02
- 5 Türer
BMW 3er-Allrad 135-170 205/50R17 R02 R37 T89 T93 A12 A14 A21
346X 135-170 215/45R17 R02 R37 T91 Car Lim V17
e1*98/14*,2001/116* 135-170 225/45R17 R02 T91 T94 VA1 S03
0144*..
BMW 3er-Compact 70-175 205/50R17 R02 T89 T93 A12 A14 A21
346K 70-175 215/45R17 R02 T87 T88 B03 V17 VA1
e1*98/14*0167*.., 70-175 225/45R17 A01 K1a R02 S03
e1*2001/116*0167*.. 70-175 235/40R17 A01 K1c R02 R70
BMW 3er-Reihe 77-170 205/50R17 M+S R02 R09 R21 T89 T93 A12 A14 A21
346C, 346R 77-170 205/50R17 R02 R37 T89 T93 Cbo Cpe V17
e1*98/14,2001/116* 77-170 215/45R17 R02 T87 T88 T91 VA1 S03
0112, 0146*.. 77-170 225/45R17 K1a R02 R21
77-170 235/40R17 A01 K1c R02 R21 R70
BMW 3er-Reihe 77-170 205/50R17 M+S R02 R09 A12 A14 A21
346L 77-170 205/50R17 R02 Car Lim V17
e1*97/27*0097*.., 77-170 215/45R17 R02 VA1 S03
e1*98/14*0097*.. 77-170 225/45R17 A01 K1a R02
77-170 235/40R17 A01 K1c R02 R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50934 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55029616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5 J x 17 EH2+ Typ 19269
Hersteller O.Z. Spa
Seite 3 von 7

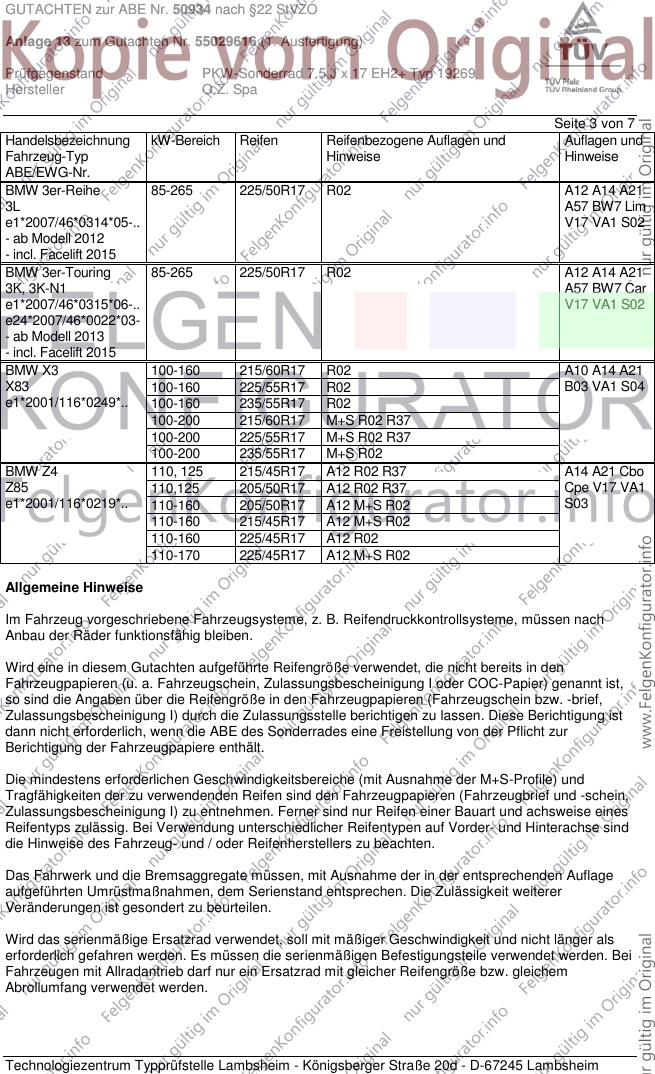

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 85-265 225/50R17 R02 A12 A14 A21
3L A57 BW7 Lim
e1*2007/46*0314*05-.. V17 VA1 S02
- ab Modell 2012
- incl. Facelift 2015
BMW 3er-Touring 85-265 225/50R17 R02 A12 A14 A21
3K, 3K-N1 A57 BW7 Car
e1*2007/46*0315*06-.. V17 VA1 S02
e24*2007/46*0022*03-
- ab Modell 2013
- incl. Facelift 2015
BMW X3 100-160 215/60R17 R02 A10 A14 A21
X83 100-160 225/55R17 R02 B03 VA1 S04
e1*2001/116*0249*.. 100-160 235/55R17 R02
100-200 215/60R17 M+S R02 R37
100-200 225/55R17 M+S R02 R37
100-200 235/55R17 M+S R02
BMW Z4 110, 125 215/45R17 A12 R02 R37 A14 A21 Cbo
Z85 110,125 205/50R17 A12 R02 R37 Cpe V17 VA1
e1*2001/116*0219*.. 110-160 205/50R17 A12 M+S R02 S03
110-160 215/45R17 A12 M+S R02
110-160 225/45R17 A12 R02
110-170 225/45R17 A12 M+S R02
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50934 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55029616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5 J x 17 EH2+ Typ 19269
Hersteller O.Z. Spa
Seite 4 von 7

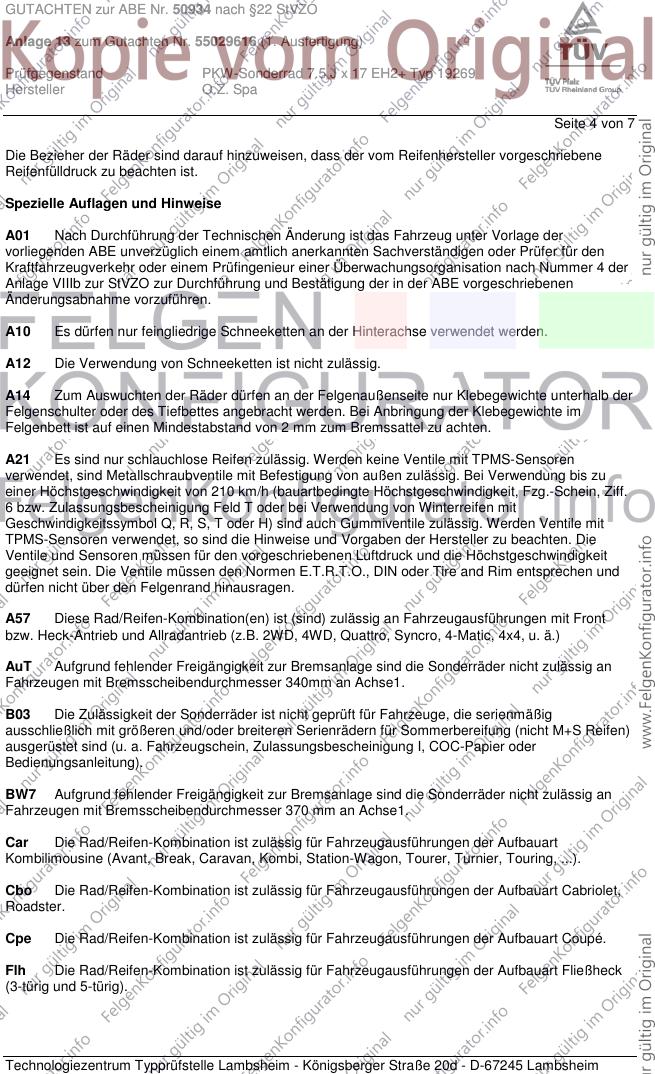

Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
AuT Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 340mm an Achse1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50934 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55029616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5 J x 17 EH2+ Typ 19269
Hersteller O.Z. Spa
Seite 5 von 7

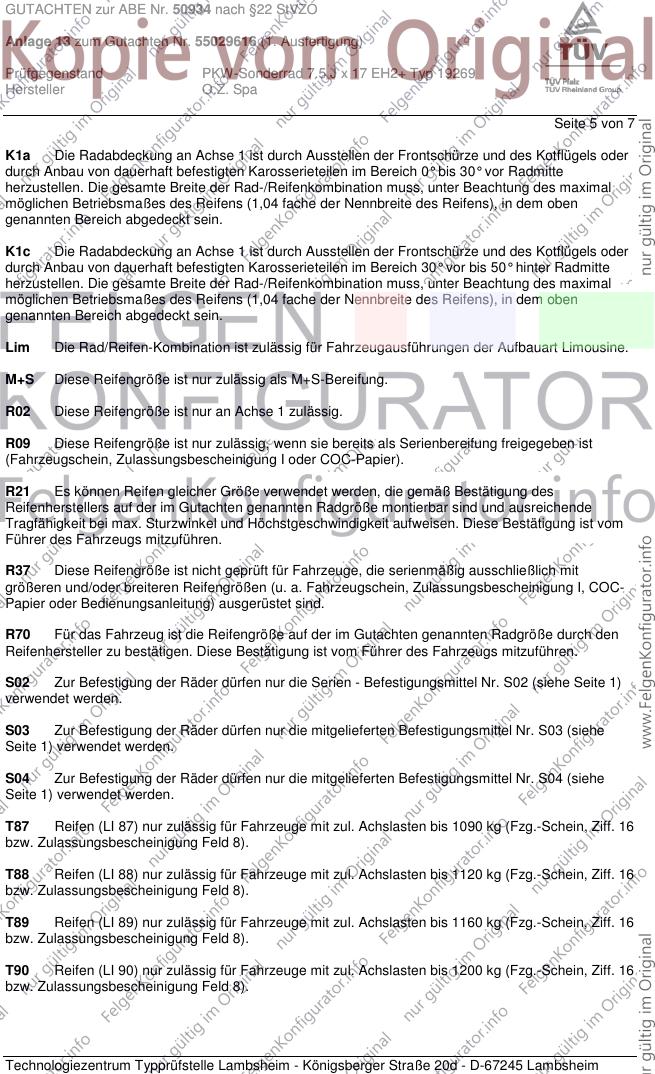

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die Serien - Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50934 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55029616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5 J x 17 EH2+ Typ 19269
Hersteller O.Z. Spa

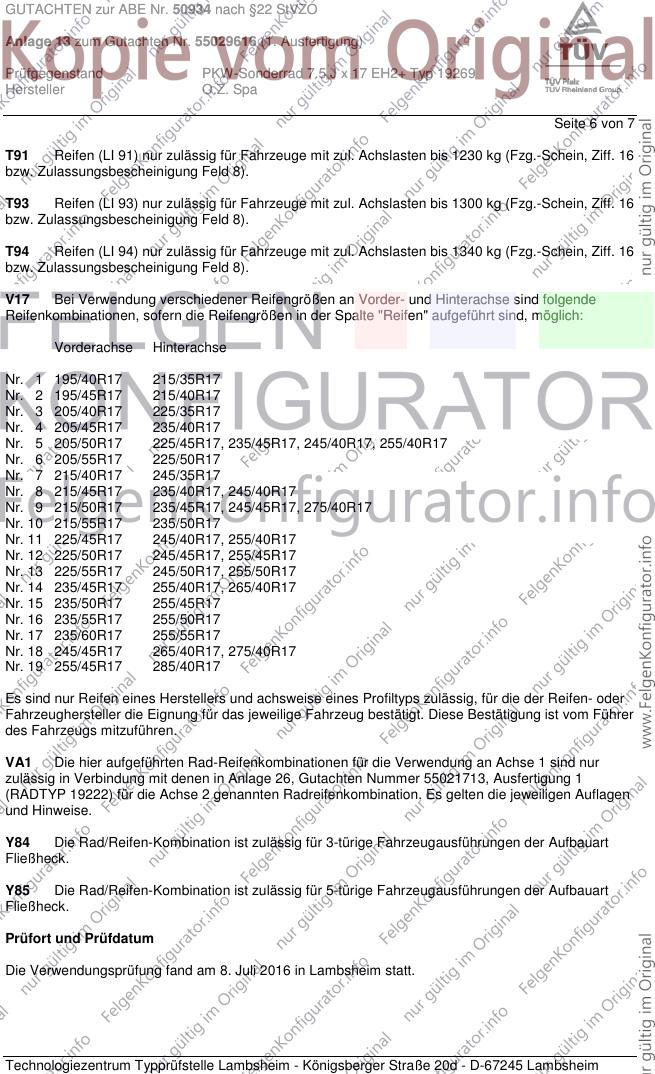

Seite 6 von 7
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VA1 Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 1 sind nur
zulässig in Verbindung mit denen in Anlage 26, Gutachten Nummer 55021713, Ausfertigung 1
(RADTYP 19222) für die Achse 2 genannten Radreifenkombination. Es gelten die jeweiligen Auflagen
und Hinweise.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 8. Juli 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50934 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55029616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5 J x 17 EH2+ Typ 19269
Hersteller O.Z. Spa

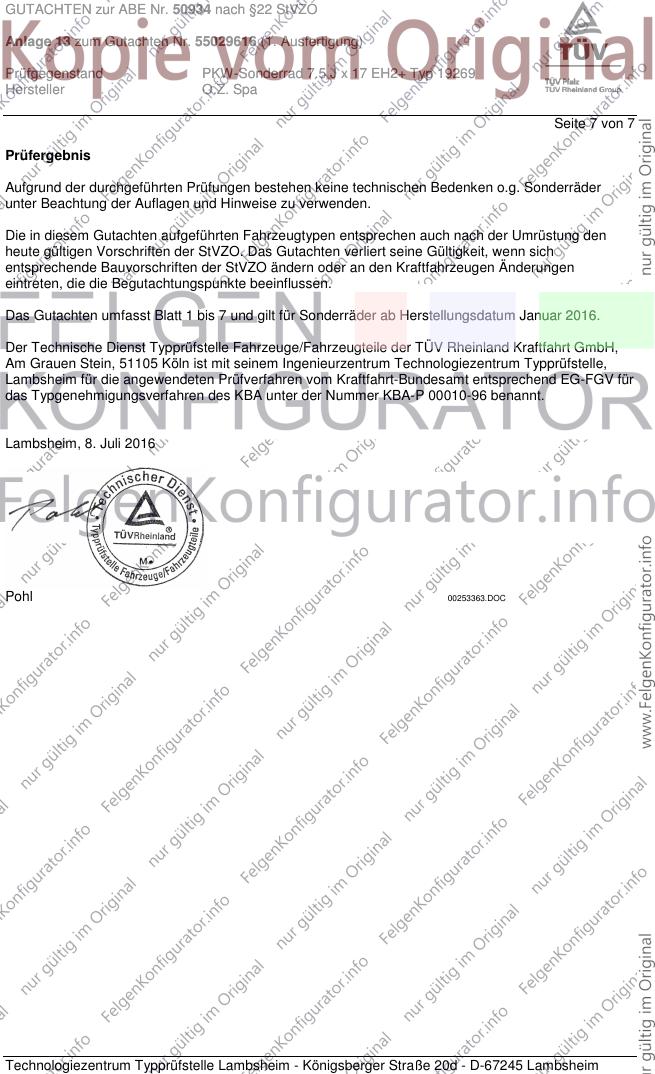

Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Januar 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. Juli 2016
Pohl 00253363.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
