Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 19 EH2+
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 51137*01
special wheels for passenger cars 8 J x 19 EH2+
Nummer der Genehmigung: 51137 Erweiterung Nr.: 01
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
MAK S.p.A.
IT-25013 Carpenedolo (BS)
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
FH8090
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 51137 Erweiterung Nr.: 01
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 51137*01
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH
DE-67245 Lambsheim
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
03.08.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55810216 (2. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 51137 Erweiterung Nr.: 01
Approval No. Extension No.:

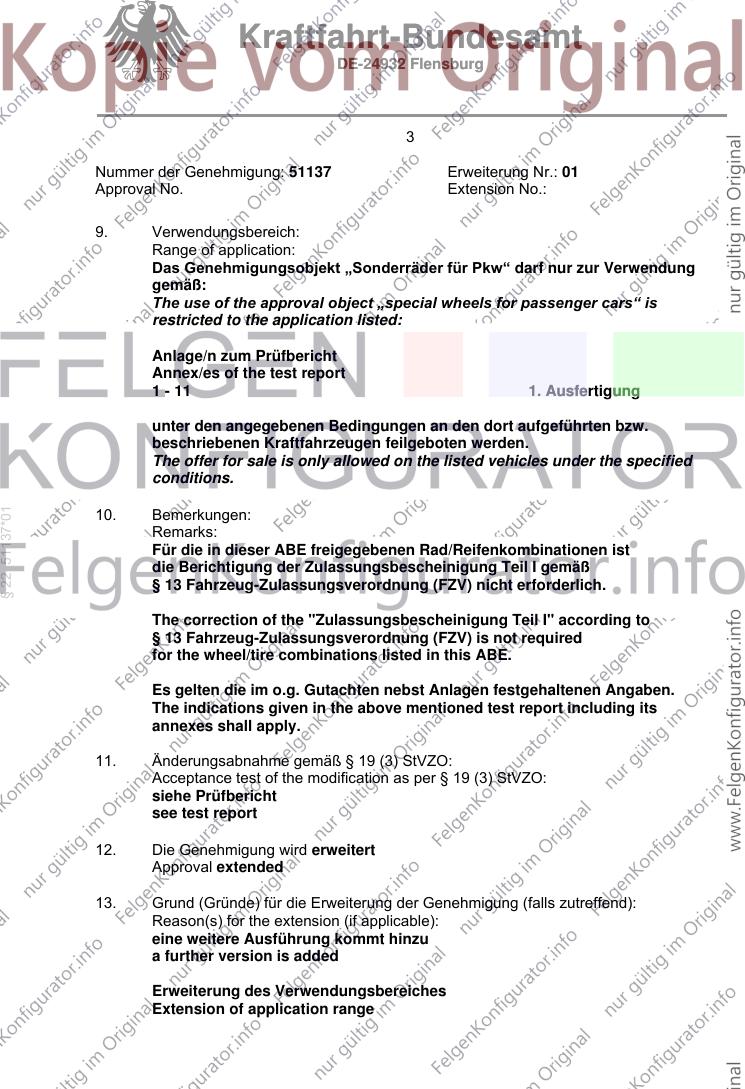

9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 11 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
§ 22 51137*01
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
eine weitere Ausführung kommt hinzu
a further version is added
Erweiterung des Verwendungsbereiches
Extension of application range
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 51137 Erweiterung Nr.: 01
Approval No. Extension No.:
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 25.08.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 51137*01
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
GUTACHTEN zur ABE Nr. 51137 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55810216 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0 J X 19 EH2+ Typ FH8090
Hersteller MAK s.p.a.
Seite 1 von 11
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell FAHR
Typ FH8090
Radgröße 8,0 J X 19 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
I2BX FH8090 I2BX / ohne Ring 5/120/72,6 30 795 2150
Kennzeichnungen
KBA-Nummer 51137
Herstellerzeichen MAK
Radtyp und Ausführung FH8090 (s.o.)
Radgröße 8,0 J X 19 EH2+
§ 22 51137*01
Einpresstiefe ET (s.o.)
Herkunftsmerkmal MADE IN TAIWAN
Herstelldatum 01.09.2016
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Serienschraube Kegel 60° 130 27,5 O.E
M14x1,25
S03 Serienschraube Kegel 60° 110 26 O.E
M12x1,5
S04 Serienschraube Kegel 60° 120 26 O.E
M12x1,5
S05 Serienschraube Kegel 60° 140 32 O.E
M14x1,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51137 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55810216 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0 J X 19 EH2+ Typ FH8090
Hersteller MAK s.p.a.
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 70-175 225/35R19 K1c K2c K5d K6i K8e T88 A01 A12 A14
1K2 70-175 235/35R19 K1c K2c K5d K5i K6g K6i K7a K8m A21 A57 Y84
e1*2007/46*0273*04-.. T87 T91 S02
- ab Modelljahr 2013
- incl. Facelift 2015
- 3 Türer
BMW 1er-Reihe 70-175 225/35R19 K1c K2c K5d K6i K8e T88 A01 A12 A14
1K4 70-175 235/35R19 K1c K2c K5d K5i K6g K6i K7a K8m A21 A57 Y85
e1*2007/46*0283*04-.. T87 T91 S02
- ab Modelljahr 2012
- incl. Facelift 2015
- 5 Türer
BMW 2er-Reihe 100-185 225/35R19 K1c K2c K5d K6i K8e T88 A01 A12 A14
1C 100-185 235/35R19 K1c K2c K5d K5i K6g K6i K7a K8m A21 A57 Cbo
e1*2007/46*0277*08-.. Cpe S02
BMW 3er GT 100-250 225/45R19 A10 T92 T96 A14 A21 A57
3-V, 3K-N1 100-250 235/40R19 A32 T92 T96 Flh V19 S02
§ 22 51137*01
e1*2007/46*0559*..; 100-250 245/40R19 A12
e24*2007/46*0022*05-
..
BMW 3er-Reihe 85-160 245/30R19 A01 Car K1c T89 A12 A14 A21
390L, -/X 85-225 225/35R19 Lim T88 S03
e1*2001/116* 85-225 235/35R19 A01 Car G01 K1c Lim T87 T91
0308*00-08, 85-225 245/30R19 A01 K1c Lim T89
0344*00-05
BMW 3er-Reihe 85-160 245/30R19 A01 Car K1a K2b K6a A12 A14 A21
390L, -/X, 3L, 3K, 3K- 85-240 225/35R19 Lim T88 S03
N1 85-240 235/35R19 A01 Car G01 Lim T87 T91
e1*2001/116* 85-240 245/30R19 A01 K1a K2b K6a Lim T89
0308*09-..,0344*06-..
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 105-145 245/30R19 A01 Cbo K1c K41 T89 A12 A14 A21
392C, 390X, 3C 90-240 225/35R19 A01 Cpe K1c T84 T88 S03
e1*2001/116*0346*.., 90-240 235/35R19 A01 Cbo Cpe G01 K1c K41 T87 T91
e1*2001/116*0344*..; 90-240 245/30R19 A01 Cpe K1c K41 T89
e1*2007/46*
0316*00-07
- Coupé/Cabrio
BMW 3er-Reihe 85-265 225/40R19 K2b T89 T93 A01 A12 A14
3L 85-265 235/35R19 K1b K2b T91 A21 A57 Lim
e1*2007/46*0314*05-.. 85-265 245/35R19 K1c K2a K2b T89 T93 S02
- ab Modell 2012
- incl. Facelift 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51137 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55810216 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0 J X 19 EH2+ Typ FH8090
Hersteller MAK s.p.a.
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Touring 85-265 225/40R19 K2b T93 A01 A12 A14
3K, 3K-N1 85-265 235/35R19 K1b K2b T91 A21 A57 Car
e1*2007/46*0315*06-.. 85-265 245/35R19 K1c K2a K2b T93 S02
e24*2007/46*0022*03-
- ab Modell 2013
- incl. Facelift 2015
BMW 4er-GranCoupé 100-250 225/40R19 T93 A12 A14 A21
3C 100-250 235/35R19 A01 K2b T91 A57 Lim S02
e1*2007/46*0316*10-..100-250 245/35R19 A01 K1a K2b T93
BMW 4er-Reihe 100-250 225/35R19 Cpe T88 A12 A14 A21
3C 100-250 225/40R19 Cbo Cpe T89 T93 A57 S02
e1*2007/46*0316*08-..100-250 235/35R19 A01 Cbo Cpe K2b T91
100-250 245/35R19 A01 Cbo Cpe K1a K2b T89 T93
BMW 5er ActiveHybrid 225, 235 225/45R19 T96 A12 A14 A21
HY 225, 235 235/40R19 T96 A58 L05 Lim
e1*2007/46*0323*.. 225, 235 245/40R19 T98 V19 S02
- ohne Allradlenkung
BMW 5er-GT 120-300 245/40R19 A10 T98 159 A14 A21 Flh
GT, K-N1 120-300 245/45R19 A10 T02 T98 159 L05 NBF S02
§ 22 51137*01
e1*2007/46*0215*..; 120-330 245/40R19 A10 M+S T98 159
e1*2007/46*0508*.. 120-330 245/45R19 A10 M+S T02 T98 159
Gran Turismo
- ohne Allradlenkung
BMW 5er-GT 120-300 245/40R19 A10 A84 T98 159 A14 A21 Flh
GT, K-N1 120-300 245/45R19 A10 A84 T02 T98 159 L04 NBF S02
e1*2007/46*0215*..; 120-330 245/40R19 A10 A84 M+S T98 159
e1*2007/46*0508*.. 120-330 245/45R19 A10 A84 M+S T02 T98 159
Gran Turismo
- mit Allradlenkung
BMW 5er-Reihe 100-240 225/45R19 R37 T96 A12 A14 A21
5L 100-240 235/40R19 R37 T96 A58 L04 Lim
e1*2007/46*0363*.. 100-330 245/40R19 T94 T98 V19 S02
- mit Allradlenkung
BMW 5er-Reihe 100-240 225/45R19 R37 T96 A12 A14 A21
5L 100-240 235/40R19 R37 T96 A57 L05 Lim
e1*2007/46*0363*.. 100-330 245/40R19 T94 T98 V19 S02
- ohne Allradlenkung
BMW 5er-Reihe 4x4 145-200 245/35R19 K1a K1b T93 A01 A12 A14
560X A21 A56 Lim
e1*2001/116*0322*.. S04
BMW 5er-Touring 100-240 225/45R19 R37 T96 A12 A14 A21
5K, K-N1 100-240 235/40R19 R37 T96 A58 Car F40
e1*2007/46*0455*.., 100-330 245/40R19 T98 L04 V19 S02
e1*2007/46*0508*..
- mit Allradlenkung
BMW 5er-Touring 100-240 225/45R19 R37 T96 A12 A14 A21
5K, K-N1 100-240 235/40R19 R37 T96 A57 Car F40
e1*2007/46*0455*.., 100-330 245/40R19 T98 L05 V19 S02
e1*2007/46*0508*..
- ohne Allradlenkung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51137 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55810216 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0 J X 19 EH2+ Typ FH8090
Hersteller MAK s.p.a.
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 5er-Touring 4x4 145-200 245/35R19 K1a K1b T93 A01 A12 A14
560X A21 A56 Car
e1*2001/116*0322*.. S04
BMW 6er-Reihe 230, 235 225/45R19 T96 A12 A14 A21
6C 230, 235 235/40R19 T96 Cbo Cpe L06
e1*2007/46*0562*.. 230-330 245/40R19 T94 V19 S02
BMW 7er (V) 235 245/45R19 A10 A14 A21 A58
ActiveHybrid 235, 330 245/45R19 A10 M+S L05 NBF S02
HY, 3-HY, 7L
e1*2007/46*0323*..;
e1*2007/46*0586*..;
e1*2007/46*
0276*00-09
BMW 7er-Reihe (V) 155-400 245/40R19 A10 A84 T98 159 A14 A21 L04
701, 7L 155-400 245/45R19 A10 A84 T02 T98 159 NBF S02
e1*2001/116*0490*..;
e1*2007/46*
0276*00-09
- mit Allradlenkung
§ 22 51137*01
BMW 7er-Reihe (V) 155-400 245/40R19 A10 T98 159 A14 A21 L05
701, 7L 155-400 245/45R19 A10 T02 T98 159 NBF S02
e1*2001/116*0490*..;
e1*2007/46*
0276*00-09
- ohne Allradlenkung
BMW X1 85-190 225/40R19 T89 T93 A12 A14 A21
X1, X-N1, X1-N1 85-190 235/35R19 T91 S04
e1*2007/46*0275*..; 85-190 245/35R19 A01 K1a K2b T89 T93
e1*2007/46*0454*..;
e24*2007/46*0024*..
BMW X3 100-210 235/45R19 R37 T95 T99 A12 A14 A21
X3, X-N1 100-230 245/45R19 B90 S02
e1*2007/46*0512*..;
e1*2007/46*0454*..
- incl. Facelift 2014
BMW X3 100-210 235/45R19 T95 T99 A12 A14 A21
X83 100-210 245/40R19 A01 K1b K2b T94 T98 S05
e1*2001/116*0249*..
BMW X4 100-210 235/45R19 R37 T95 T99 A12 A14 A21
X3, X-N1 100-230 245/45R19 B90 S02
e1*2007/46*
0512*11-.., 0454*13-..
BMW X4 100-210 235/45R19 R37 T95 T99 A12 A14 A21
X3, X-N1 100-230 245/45R19 B90 KMV S02
e1*2007/46*
0512*11-.., 0454*13-..
- mit M-Paket -
Verbreiterungen
BMW Z4 115-190 225/35R19 A12 A14 A21
Z89, ZR 115-190 235/35R19 A01 K4i Cbo S03
e1*2001/116*0499*.., 225, 250 225/35R19 M+S
e1*2007/46*0373*.. 225, 250 235/35R19 A01 K4i M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51137 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55810216 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0 J X 19 EH2+ Typ FH8090
Hersteller MAK s.p.a.
Seite 5 von 11
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
§ 22 51137*01
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
159 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1590 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

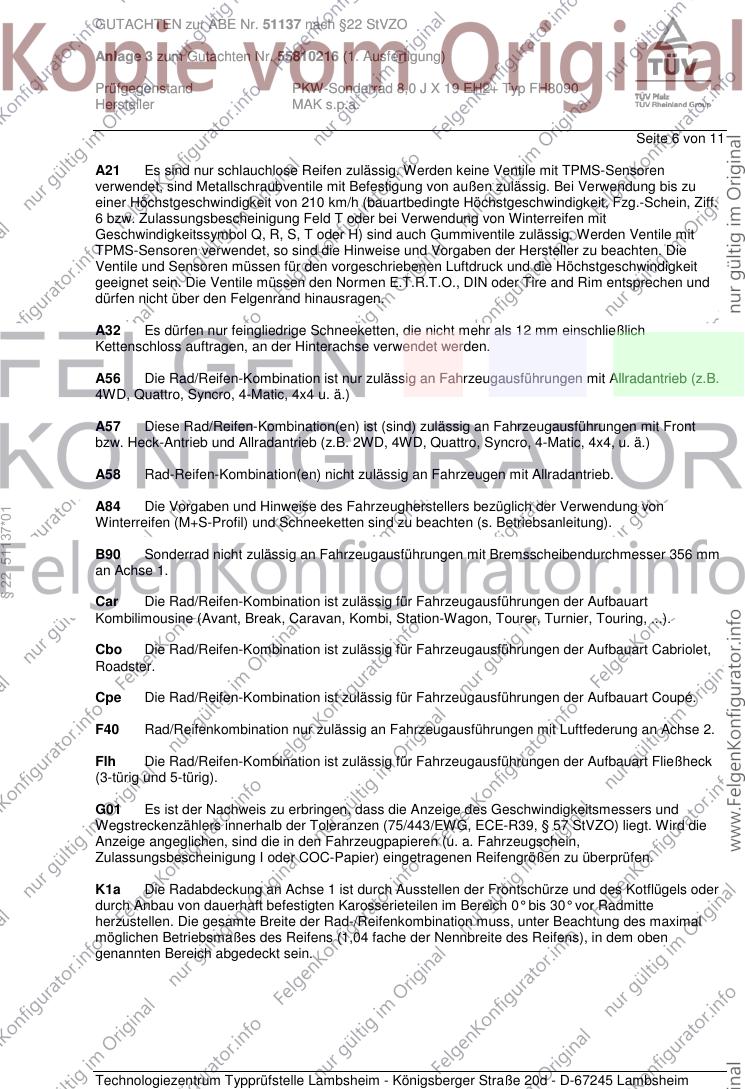

GUTACHTEN zur ABE Nr. 51137 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55810216 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0 J X 19 EH2+ Typ FH8090
Hersteller MAK s.p.a.
Seite 6 von 11
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
§ 22 51137*01
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51137 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55810216 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0 J X 19 EH2+ Typ FH8090
Hersteller MAK s.p.a.
Seite 7 von 11
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
§ 22 51137*01
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51137 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55810216 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0 J X 19 EH2+ Typ FH8090
Hersteller MAK s.p.a.
Seite 8 von 11
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
§ 22 51137*01
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51137 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55810216 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0 J X 19 EH2+ Typ FH8090
Hersteller MAK s.p.a.

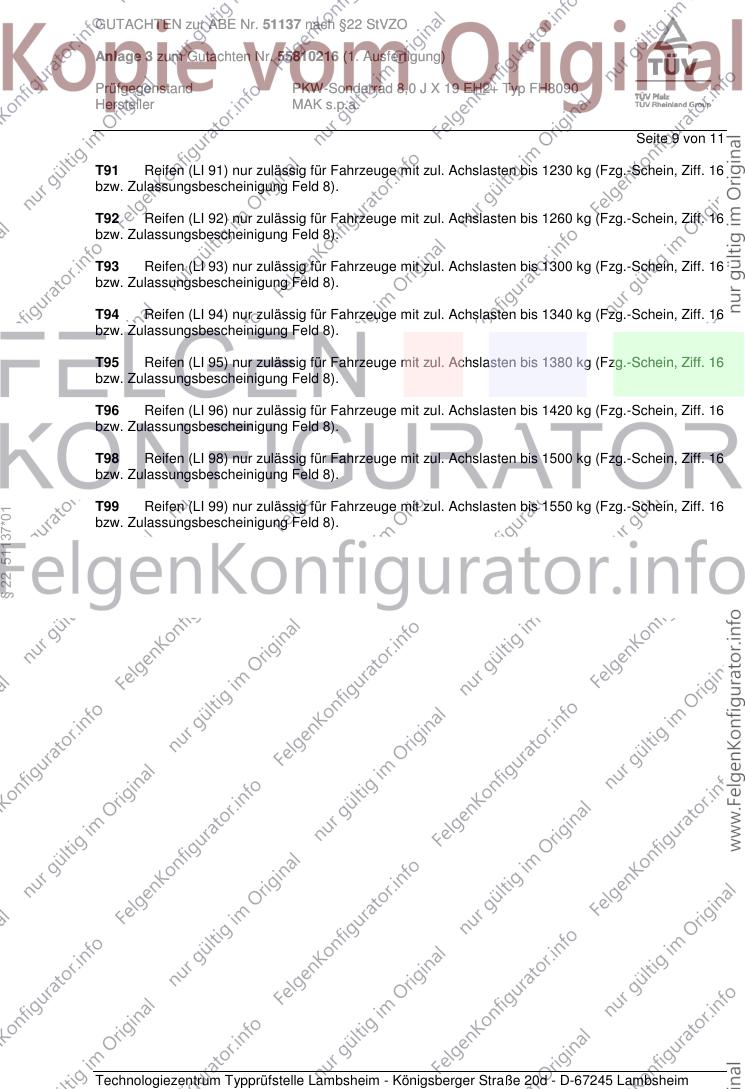

Seite 9 von 11
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
§ 22 51137*01
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51137 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55810216 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0 J X 19 EH2+ Typ FH8090
Hersteller MAK s.p.a.
Seite 10 von 11
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
§ 22 51137*01
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/45R19 295/40R19
Nr. 24 265/50R19 295/45R19
Nr. 25 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 22. Dezember 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51137 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55810216 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0 J X 19 EH2+ Typ FH8090
Hersteller MAK s.p.a.
Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum September 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 22. Dezember 2016
§ 22 51137*01
Schmidt 00262554.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
