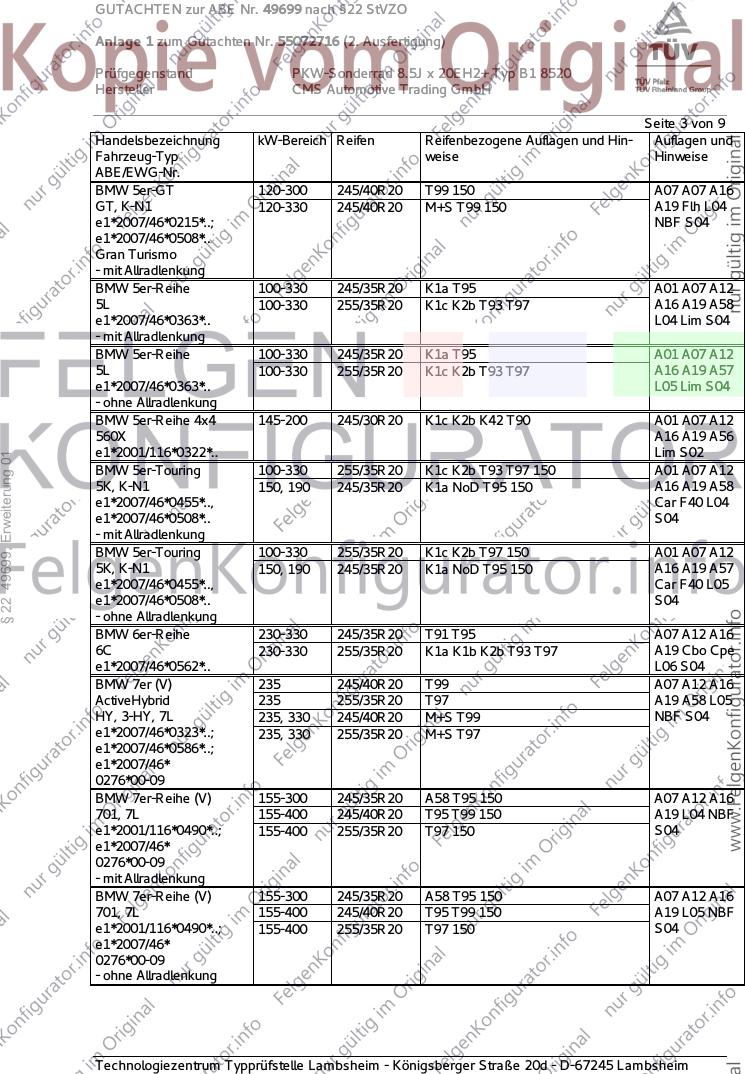

GUTACHTEN zur ABE Nr. 49699 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55072716 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 20EH2+ Typ B1 8520
Hersteller CMS Automotive Trading GmbH
Seite 1 von 9
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0341305
Prüfgegenstand PKW-Sonderrad
Modell B1
Typ B1 8520
Radgröße 8.5J x 20EH2+
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Lochzahl/ Einpress- Rad- Abrollumfang
Zentrierring Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
B1 8520 30 16S 847/01 CMS / ohne Ring 5/120/72,6 30 750 2147
847/20 JF / ohne Ring
§ 22 49699, Erweiterung 01
Kennzeichnungen
KBA-Nummer 49699
Herstellerzeichen CMS
Radtyp und Ausführung B1 8520 (s.o.)
Radgröße 8.5J x 20EH2+
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serien-Schraube M12x1,5 Kegel 60° 120 25,5
S03 Serien-Schraube M12x1,5 Kegel 60° 110 25,5
S04 Serien-Schraube M14x1,25 Kegel 60° 130 27,5
S05 Serien-Schraube M14x1,5 Kegel 60° 140 32
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49699 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55072716 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 20EH2+ Typ B1 8520
Hersteller CMS Automotive Trading GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 3er GT 100-265 235/35R20 T92 A07 A12 A16
3-V, 3K-N1 100-265 245/35R20 A01 K1a K2b T95 A19 A57 Flh
e1*2007/46*0559*..; 100-265 255/35R20 A01 K1a K2b T93 S04
e24*2007/46*0022*05-..
BMW 3er-Reihe 85-160 235/30R20 G01 K1a K2b K6a R70 T88 A01 A07 A12
390L, -/X, 3L, 3K, 3K-N1 A16 A19 Lim
e1*2001/116* S03
0308*09-..,0344*06-..
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 85-265 225/35R20 K1b K2b T90 A01 A07 A12
§ 22 49699, Erweiterung 01
3L 85-265 245/30R20 K1c K2c K6g K8h T90 A16 A19 A57
e1*2007/46*0314*05-.. 85-265 255/30R20 K1c K2c K3v K6g K8h T92 Lim V20 S04
- ab Modell 2012
- incl. Facelift 2015
BMW 3er-Touring 85-151 225/35R20 A58 K1b K2b T90 A01 A07 A12
3K, 3K-N1 85-151 245/30R20 A58 K1c K2c K6g K8h T90 A16 A19 Car
e1*2007/46*0315*06-.. 85-265 225/35R20 A57 K1b R02 T90 V20 S04
e24*2007/46*0022*03- 85-265 255/30R20 A57 K1c K2c K3v K6g K8h T92
- ab Modell 2013
- incl. Facelift 2015
BMW 4er-GranCoupé 100-135 225/35R20 A58 K2b T90 A01 A07 A12
3C 100-135 245/30R20 A58 K1c K2b K6g K8d T90 A16 A19 Lim
e1*2007/46*0316*10-.. 100-250 225/35R20 A57 R02 T90 V20 S04
100-250 255/30R20 A57 K1c K2c K3v K6g K8h T92
BMW 4er-Reihe 100-250 225/35R20 Cbo Cpe R02 T90 A01 A07 A12
3C 100-250 225/35R20 Cpe K2b R03 T90 A16 A19 A57
e1*2007/46*0316*08-.. 100-250 235/30R20 Cpe K1a K2b T88 V20 S04
100-250 245/30R20 Cpe K1c K2b K6g K8d T90
100-250 255/30R20 Cbo Cpe K1c K2c K3v K6g K8h T88
T92
BMW 5er ActiveHybrid 225, 235 245/35R20 K1a T95 A01 A07 A12
HY 225, 235 255/35R20 K1c K2b T97 A16 A19 A58
e1*2007/46*0323*.. L05 Lim S04
- ohne Allradlenkung
BMW 5er-GT 120-300 245/40R20 T99 150 A07 A12 A16
GT, K-N1 120-330 245/40R20 M+S T99 150 A19 Flh L05
e1*2007/46*0215*..; NBF S04
e1*2007/46*0508*..
Gran Turismo
- ohne Allradlenkung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49699 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55072716 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 20EH2+ Typ B1 8520
Hersteller CMS Automotive Trading GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 5er-GT 120-300 245/40R20 T99 150 A07 A07 A16
GT, K-N1 120-330 245/40R20 M+S T99 150 A19 Flh L04
e1*2007/46*0215*..; NBF S04
e1*2007/46*0508*..
Gran Turismo
- mit Allradlenkung
BMW 5er-Reihe 100-330 245/35R20 K1a T95 A01 A07 A12
5L 100-330 255/35R20 K1c K2b T93 T97 A16 A19 A58
e1*2007/46*0363*.. L04 Lim S04
- mit Allradlenkung
BMW 5er-Reihe 100-330 245/35R20 K1a T95 A01 A07 A12
5L 100-330 255/35R20 K1c K2b T93 T97 A16 A19 A57
e1*2007/46*0363*.. L05 Lim S04
- ohne Allradlenkung
BMW 5er-Reihe 4x4 145-200 245/30R20 K1c K2b K42 T90 A01 A07 A12
560X A16 A19 A56
e1*2001/116*0322*.. Lim S02
§ 22 49699, Erweiterung 01
BMW 5er-Touring 100-330 255/35R20 K1c K2b T93 T97 150 A01 A07 A12
5K, K-N1 150, 190 245/35R20 K1a NoD T95 150 A16 A19 A58
e1*2007/46*0455*.., Car F40 L04
e1*2007/46*0508*.. S04
- mit Allradlenkung
BMW 5er-Touring 100-330 255/35R20 K1c K2b T97 150 A01 A07 A12
5K, K-N1 150, 190 245/35R20 K1a NoD T95 150 A16 A19 A57
e1*2007/46*0455*.., Car F40 L05
e1*2007/46*0508*.. S04
- ohne Allradlenkung
BMW 6er-Reihe 230-330 245/35R20 T91 T95 A07 A12 A16
6C 230-330 255/35R20 K1a K1b K2b T93 T97 A19 Cbo Cpe
e1*2007/46*0562*.. L06 S04
BMW 7er (V) 235 245/40R20 T99 A07 A12 A16
ActiveHybrid 235 255/35R20 T97 A19 A58 L05
HY, 3-HY, 7L 235, 330 245/40R20 M+S T99 NBF S04
e1*2007/46*0323*..; 235, 330 255/35R20 M+S T97
e1*2007/46*0586*..;
e1*2007/46*
0276*00-09
BMW 7er-Reihe (V) 155-300 245/35R20 A58 T95 150 A07 A12 A16
701, 7L 155-400 245/40R20 T95 T99 150 A19 L04 NBF
e1*2001/116*0490*..; 155-400 255/35R20 T97 150 S04
e1*2007/46*
0276*00-09
- mit Allradlenkung
BMW 7er-Reihe (V) 155-300 245/35R20 A58 T95 150 A07 A12 A16
701, 7L 155-400 245/40R20 T95 T99 150 A19 L05 NBF
e1*2001/116*0490*..; 155-400 255/35R20 T97 150 S04
e1*2007/46*
0276*00-09
- ohne Allradlenkung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49699 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55072716 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 20EH2+ Typ B1 8520
Hersteller CMS Automotive Trading GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW X1 85-190 225/35R20 T90 A07 A12 A16
X1, X-N1, X1-N1 85-190 245/30R20 A01 K1a K2b T90 A19 S02
e1*2007/46*0275*..;
e1*2007/46*0454*..;
e24*2007/46*0024*..
BMW X3 100-230 245/40R20 K1a K2b T95 T99 A01 A07 A12
X3, X-N1 100-230 255/35R20 K1a K2b T93 T97 A16 A19 B90
e1*2007/46*0512*..; S04
e1*2007/46*0454*..
- incl. Facelift 2014
BMW X3 100-210 245/35R20 K1b K2b T95 A01 A07 A12
X83 100-210 255/35R20 K1b K2b T93 T97 A16 A19 S05
e1*2001/116*0249*..
BMW X4 100-230 245/40R20 K1a K2b T95 T99 A01 A07 A12
X3, X-N1 100-230 255/35R20 K1a K2b T93 T97 A16 A19 B90
e1*2007/46* S04
0512*11-.., 0454*13-..
§ 22 49699, Erweiterung 01
BMW X4 100-230 245/40R20 T95 T99 A07 A12 A16
X3, X-N1 100-230 255/35R20 T93 T97 A19 B90 KMV
e1*2007/46* S04
0512*11-.., 0454*13-..
- mit M-Paket –
Verbreiterungen
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49699 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55072716 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 20EH2+ Typ B1 8520
Hersteller CMS Automotive Trading GmbH
Seite 5 von 9
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
§ 22 49699, Erweiterung 01
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so
sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49699 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55072716 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 20EH2+ Typ B1 8520
Hersteller CMS Automotive Trading GmbH
Seite 6 von 9
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
§ 22 49699, Erweiterung 01
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49699 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55072716 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 20EH2+ Typ B1 8520
Hersteller CMS Automotive Trading GmbH
Seite 7 von 9
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden
bzw. nachzuarbeiten und dauerhaft zu befestigen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
§ 22 49699, Erweiterung 01
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49699 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55072716 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 20EH2+ Typ B1 8520
Hersteller CMS Automotive Trading GmbH
Seite 8 von 9
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
§ 22 49699, Erweiterung 01
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49699 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55072716 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 20EH2+ Typ B1 8520
Hersteller CMS Automotive Trading GmbH

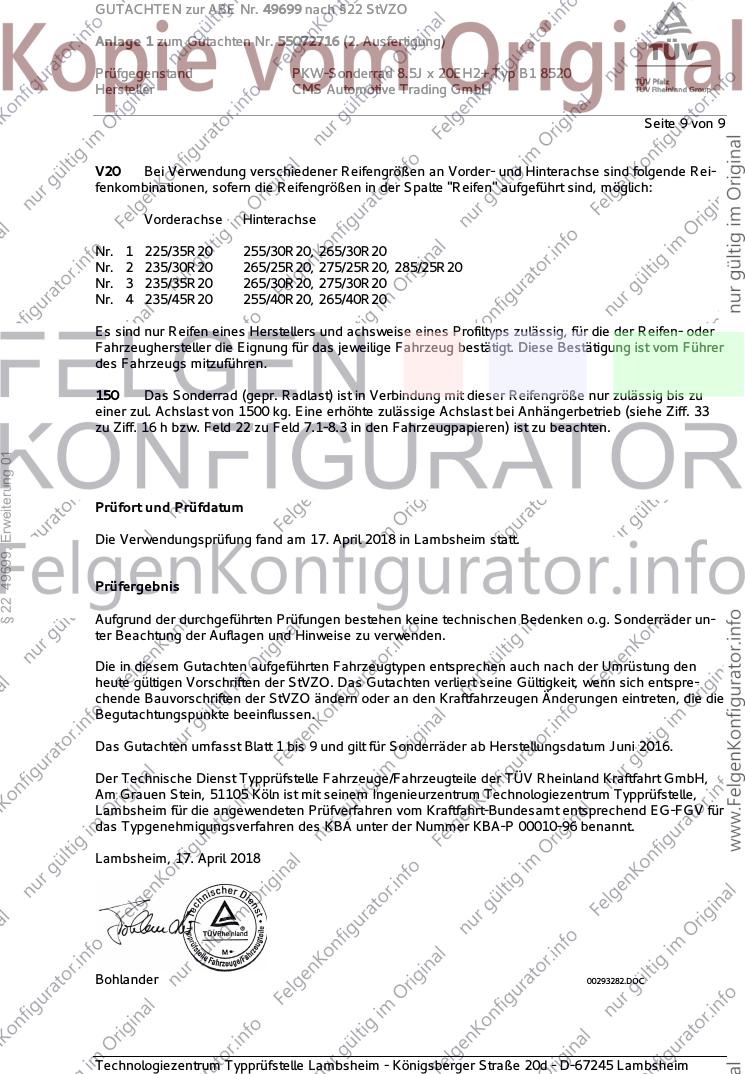

Seite 9 von 9
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
§ 22 49699, Erweiterung 01
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 17. April 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Juni 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 17. April 2018
Bohlander 00293282.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
