Musterdokument Nr.406498

Gutachten zur Erteilung des Nachtrags 08 zur ABE-Nr. 47488
Nr. : RA-000642-H0-104
Anlage-Nr. : 33
Seite : 1/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9855

Technische Daten, Kurzfassung
Raddaten

Radtyp: SL1.9855
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: SPEEDLINE
Montageposition: Vorderachse *
Radausführung: SL1.9855.31
Radgröße: 8½Jx19H2
Rad-Einpresstiefe: 42 mm
Lochkreisdurchmesser: 120 mm
Lochzahl: 5
Mittenlochdurchmesser: 82,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø82 Ø72.5
geprüfte Radlast: 715 kg
bei Reifenabrollumfang: 2260 mm
* Die Verwendung des Rades SL1.9855, SL1.9855.31 ist nur an der Vorderachse zulässig.
Das hier beschriebene Sonderrad ist nur in Kombination mit dem Radtyp SL1.9955 (ABE-Nr.
47489*07) an der Hinterachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem
separaten Gutachten für den Radtyp SL1.9955, SL1.9955.51 (ABE-Nr. 47489*07) zu
entnehmen.

Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.

Verwendungsbereich
Fahrzeughersteller : Bayerische Motorenwerke AG., 80809 München

RA-000642-H0-104-33~BM-5-120-72_5-ET42_SL1.9855.docx
Gutachten zur Erteilung des Nachtrags 08 zur ABE-Nr. 47488
Nr. : RA-000642-H0-104
Anlage-Nr. : 33
Seite : 2/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9855

Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
182, 1C, 346C, 346K, 346L, Radschraube, Kugel Ø 24 mm, ZP51108 120 Nm
346R, 346X, 560X Gewinde M12x1,5, Schaftlänge 36 mm
1C 1er BMW: ZP51108 120 Nm
Radschraube, Kugel Ø 24 mm,
Gewinde M12x1,5, Schaftlänge 36 mm
2er BMW: ZP51187 140 Nm
Radschraube, Kugel Ø 24 mm,
Gewinde M14x1,25, Schaftlänge 37 mm
1K2, 1K4 ab Nachtrag 04: ZP51187 140 Nm
Radschraube, Kugel Ø 24 mm,
Gewinde M14x1,25, Schaftlänge 37 mm
X83 Radschraube, Kugel Ø 24 mm, ZP51172 140 Nm
Gewinde M14x1,5, Schaftlänge 41 mm
X3, X-N1 Radschraube, Kugel Ø 24 mm, ZP51187 140 Nm
Gewinde M14x1,25, Schaftlänge 37 mm

Typ(en): ABE / EG-Genehmigung(en):
182 e1*2001/116*0352*..
1C e1*2007/46*0277*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x19,ET42 9.5x19,ET40
100 bis 240 BMW 1er 225/35R19 225/35R19 A01) bis A10)
(Coupe, Cabrio) K03) ER1)
Die Verwendung des Rades SL1.9855, SL1.9855.31 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL1.9955 (ABE-Nr. 47489*07) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

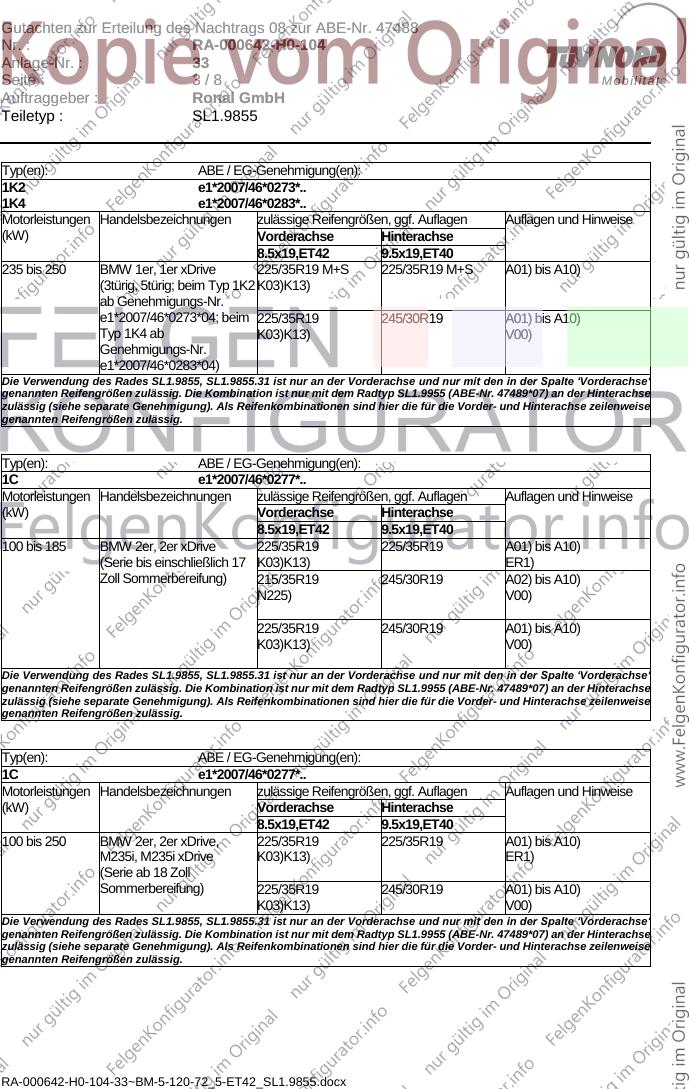

Typ(en): ABE / EG-Genehmigung(en):
1K2 e1*2007/46*0273*..
1K4 e1*2007/46*0283*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x19,ET42 9.5x19,ET40
70 bis 175 BMW 1er, 1er xDrive 225/35R19 225/35R19 A01) bis A10)
(3türig, 5türig; beim Typ 1K2 K03)K13) ER1)
ab Genehmigungs-Nr.
e1*2007/46*0273*04; beim 215/35R19 245/30R19 A02) bis A10)
Typ 1K4 ab N225) V00)
Genehmigungs-Nr.
e1*2007/46*0283*04) 225/35R19 245/30R19 A01) bis A10)
K03)K13) V00)
Die Verwendung des Rades SL1.9855, SL1.9855.31 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL1.9955 (ABE-Nr. 47489*07) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

RA-000642-H0-104-33~BM-5-120-72_5-ET42_SL1.9855.docx
Gutachten zur Erteilung des Nachtrags 08 zur ABE-Nr. 47488
Nr. : RA-000642-H0-104
Anlage-Nr. : 33
Seite : 3/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9855

Typ(en): ABE / EG-Genehmigung(en):
1K2 e1*2007/46*0273*..
1K4 e1*2007/46*0283*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x19,ET42 9.5x19,ET40
235 bis 250 BMW 1er, 1er xDrive 225/35R19 M+S 225/35R19 M+S A01) bis A10)
(3türig, 5türig; beim Typ 1K2 K03)K13)
ab Genehmigungs-Nr.
e1*2007/46*0273*04; beim 225/35R19 245/30R19 A01) bis A10)
Typ 1K4 ab K03)K13) V00)
Genehmigungs-Nr.
e1*2007/46*0283*04)
Die Verwendung des Rades SL1.9855, SL1.9855.31 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL1.9955 (ABE-Nr. 47489*07) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
1C e1*2007/46*0277*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x19,ET42 9.5x19,ET40
100 bis 185 BMW 2er, 2er xDrive 225/35R19 225/35R19 A01) bis A10)
(Serie bis einschließlich 17 K03)K13) ER1)
Zoll Sommerbereifung) 215/35R19 245/30R19 A02) bis A10)
N225) V00)

225/35R19 245/30R19 A01) bis A10)
K03)K13) V00)

Die Verwendung des Rades SL1.9855, SL1.9855.31 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL1.9955 (ABE-Nr. 47489*07) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
1C e1*2007/46*0277*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x19,ET42 9.5x19,ET40
100 bis 250 BMW 2er, 2er xDrive, 225/35R19 225/35R19 A01) bis A10)
M235i, M235i xDrive K03)K13) ER1)
(Serie ab 18 Zoll
Sommerbereifung) 225/35R19 245/30R19 A01) bis A10)
K03)K13) V00)
Die Verwendung des Rades SL1.9855, SL1.9855.31 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL1.9955 (ABE-Nr. 47489*07) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

RA-000642-H0-104-33~BM-5-120-72_5-ET42_SL1.9855.docx
Gutachten zur Erteilung des Nachtrags 08 zur ABE-Nr. 47488
Nr. : RA-000642-H0-104
Anlage-Nr. : 33
Seite : 4/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9855

Typ(en): ABE / EG-Genehmigung(en):
346L e1*97/27*0097*.., e1*98/14*0097*..
346C e1*98/14*0112*.., e1*2001/116*0112*..
346X e1*98/14*0144*.., e1*2001/116*0144*..
346R e1*98/14*0146*.., e1*2001/116*0146*..
346K e1*98/14*0167*.., e1*2001/116*0167*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x19,ET42 9.5x19,ET40
77 bis 142 BMW 3er 225/35R19 225/35R19 A02) bis A10)
(außer 330i, 330d) ER1)

225/35R19 255/30R19 A02) bis A10)
V00)
Die Verwendung des Rades SL1.9855, SL1.9855.31 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL1.9955 (ABE-Nr. 47489*07) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
346L e1*98/14*0097*..
346C e1*98/14*0112*.., e1*2001/116*0112*..
346X e1*98/14*0144*.., e1*2001/116*0144*..
346R e1*98/14*0146*.., e1*2001/116*0146*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x19,ET42 9.5x19,ET40
135 bis 170 BMW 3er 225/35R19 225/35R19 A02) bis A10)
(330i, 330d) ER1)

225/35R19 255/30R19 A02) bis A10)
V00)
Die Verwendung des Rades SL1.9855, SL1.9855.31 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL1.9955 (ABE-Nr. 47489*07) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
560X e1*2001/116*0322*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x19,ET42 9.5x19,ET40
145 bis 200 BMW 5er XDrive 235/35R19 235/35R19 A02) bis A10)

245/35R19 245/35R19 A02) bis A10)

255/35R19 255/35R19 A02) bis A10)

Die Verwendung des Rades SL1.9855, SL1.9855.31 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL1.9955 (ABE-Nr. 47489*07) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

RA-000642-H0-104-33~BM-5-120-72_5-ET42_SL1.9855.docx
Gutachten zur Erteilung des Nachtrags 08 zur ABE-Nr. 47488
Nr. : RA-000642-H0-104
Anlage-Nr. : 33
Seite : 5/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9855

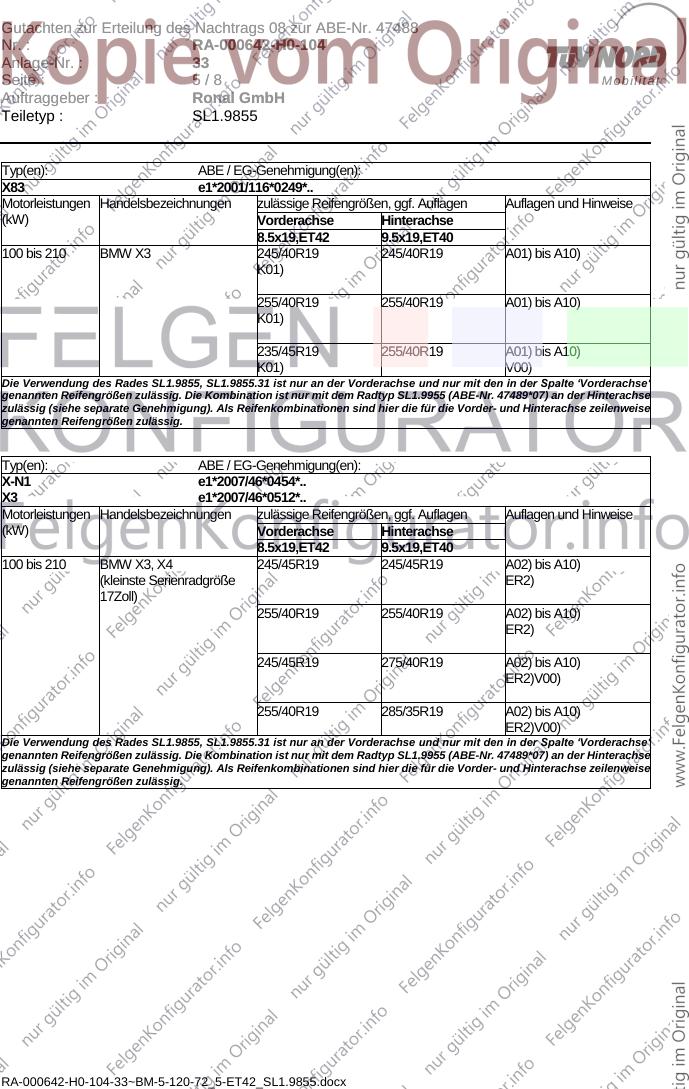

Typ(en): ABE / EG-Genehmigung(en):
X83 e1*2001/116*0249*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x19,ET42 9.5x19,ET40
100 bis 210 BMW X3 245/40R19 245/40R19 A01) bis A10)
K01)

255/40R19 255/40R19 A01) bis A10)
K01)

235/45R19 255/40R19 A01) bis A10)
K01) V00)
Die Verwendung des Rades SL1.9855, SL1.9855.31 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL1.9955 (ABE-Nr. 47489*07) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
X-N1 e1*2007/46*0454*..
X3 e1*2007/46*0512*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x19,ET42 9.5x19,ET40
100 bis 210 BMW X3, X4 245/45R19 245/45R19 A02) bis A10)
(kleinste Serienradgröße ER2)
17Zoll)
255/40R19 255/40R19 A02) bis A10)
ER2)

245/45R19 275/40R19 A02) bis A10)
ER2)V00)

255/40R19 285/35R19 A02) bis A10)
ER2)V00)
Die Verwendung des Rades SL1.9855, SL1.9855.31 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL1.9955 (ABE-Nr. 47489*07) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

RA-000642-H0-104-33~BM-5-120-72_5-ET42_SL1.9855.docx
Gutachten zur Erteilung des Nachtrags 08 zur ABE-Nr. 47488
Nr. : RA-000642-H0-104
Anlage-Nr. : 33
Seite : 6/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9855

Typ(en): ABE / EG-Genehmigung(en):
X3 e1*2007/46*0512*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x19,ET42 9.5x19,ET40
225 bis 265 BMW X3, X4 245/45R19 245/45R19 A02) bis A10)
(kleinste Serienradgröße ER2)
18Zoll)
255/40R19 255/40R19 A02) bis A10)
ER2)

245/45R19 275/40R19 A02) bis A10)
ER2)V00)

255/40R19 285/35R19 A02) bis A10)
ER2)V00)
Die Verwendung des Rades SL1.9855, SL1.9855.31 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL1.9955 (ABE-Nr. 47489*07) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.

A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.

A05) Es sind nur schlauchlose Reifen mit Metallventilen zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.

RA-000642-H0-104-33~BM-5-120-72_5-ET42_SL1.9855.docx
Gutachten zur Erteilung des Nachtrags 08 zur ABE-Nr. 47488
Nr. : RA-000642-H0-104
Anlage-Nr. : 33
Seite : 7/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9855

A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.

A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.

A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.

A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.

A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.

ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1200 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).

ER2) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1430 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).

K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.

K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.

K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.

RA-000642-H0-104-33~BM-5-120-72_5-ET42_SL1.9855.docx
Gutachten zur Erteilung des Nachtrags 08 zur ABE-Nr. 47488
Nr. : RA-000642-H0-104
Anlage-Nr. : 33
Seite : 8/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9855

N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.

V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.

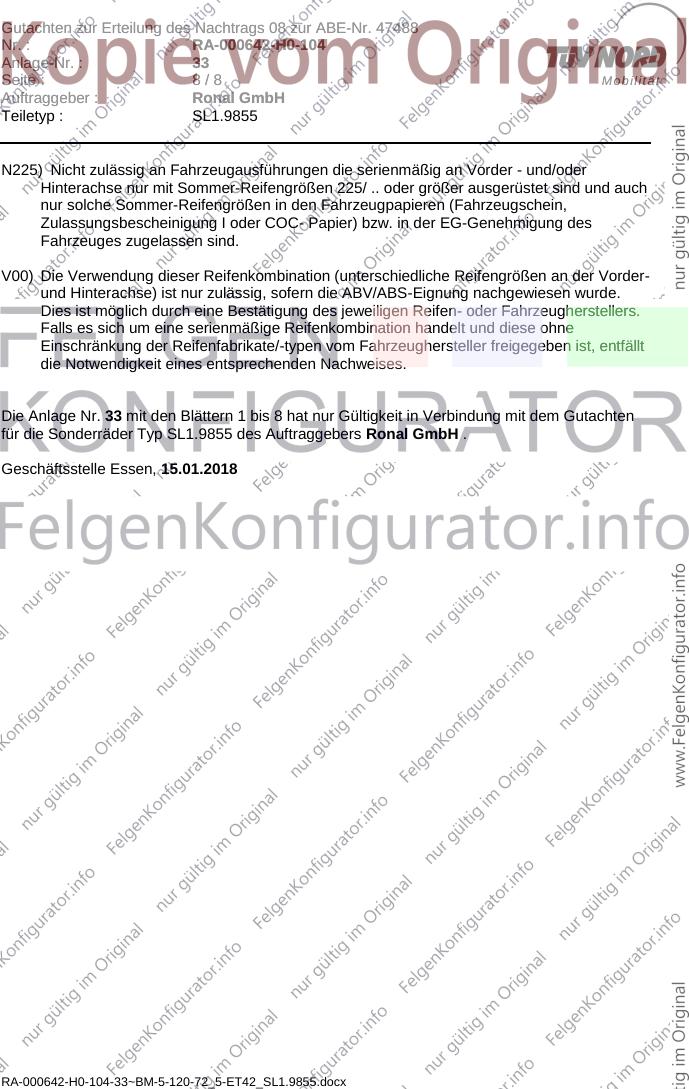

Die Anlage Nr. 33 mit den Blättern 1 bis 8 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ SL1.9855 des Auftraggebers Ronal GmbH .

Geschäftsstelle Essen, 15.01.2018

RA-000642-H0-104-33~BM-5-120-72_5-ET42_SL1.9855.docx
