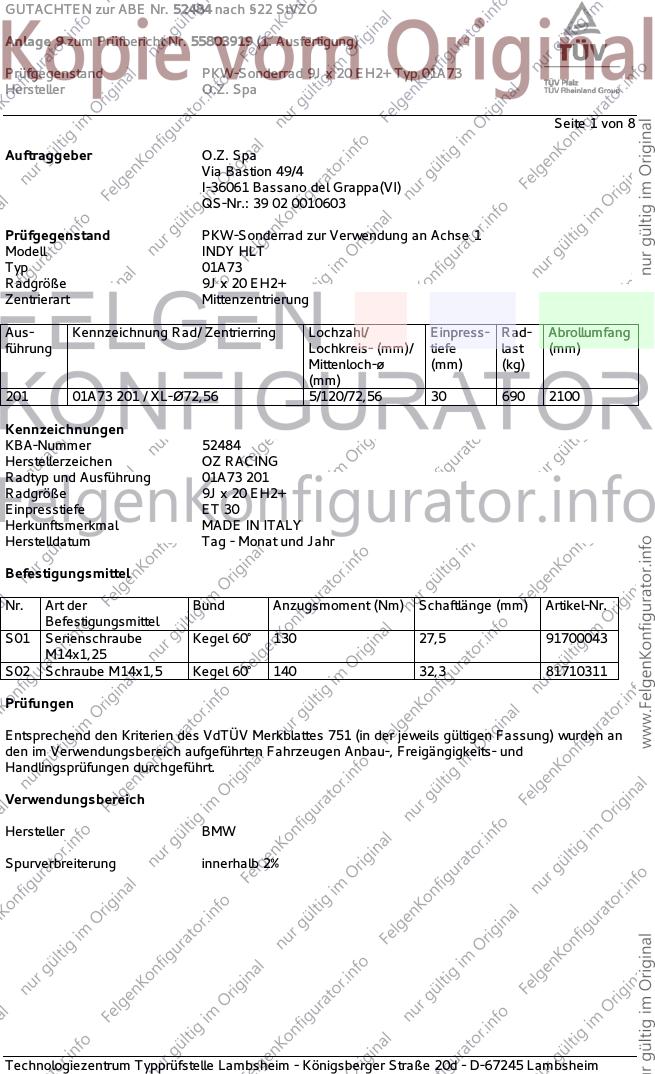

GUTACHTEN zur ABE Nr. 52484 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55803919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20 EH2+ Typ 01A73
Hersteller O.Z. Spa
Seite 1 von 8
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad zur Verwendung an Achse 1
Modell INDY HLT
Typ 01A73
Radgröße 9J x 20 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
201 01A73 201 / XL-Ø72,56 5/120/72,56 30 690 2100
Kennzeichnungen
KBA-Nummer 52484
Herstellerzeichen OZ RACING
Radtyp und Ausführung 01A73 201
Radgröße 9J x 20 EH2+
Einpresstiefe ET 30
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Tag - Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Serienschraube Kegel 60° 130 27,5 91700043
M14x1,25
S02 Schraube M14x1,5 Kegel 60° 140 32,3 81710311
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

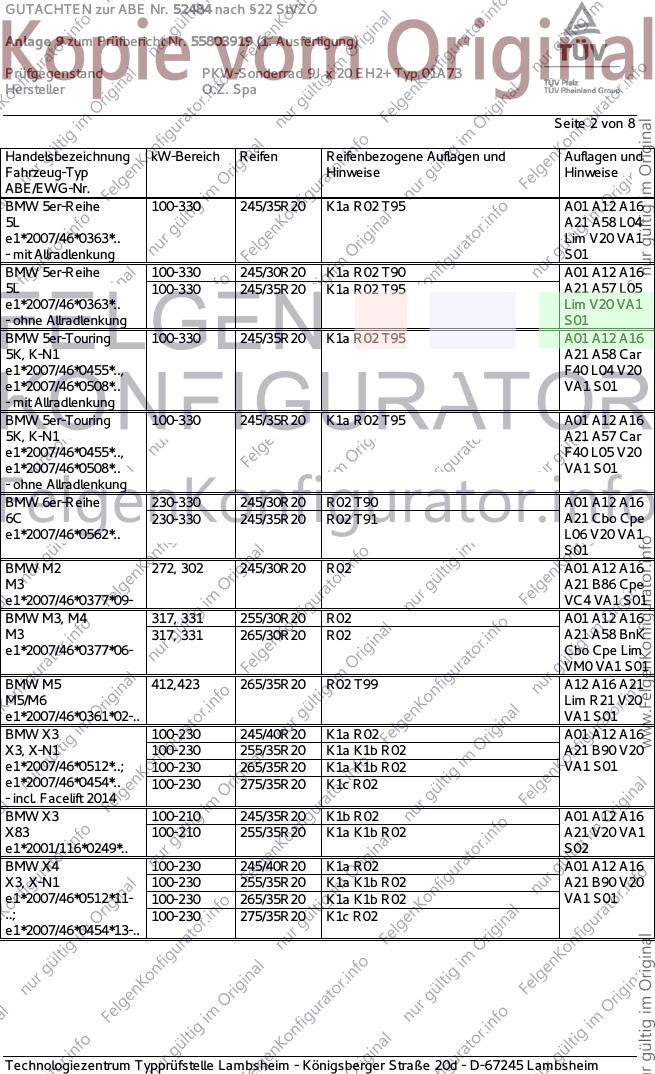

GUTACHTEN zur ABE Nr. 52484 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55803919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20 EH2+ Typ 01A73
Hersteller O.Z. Spa
Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 5er-Reihe 100-330 245/35R20 K1a R02 T95 A01 A12 A16
5L A21 A58 L04
e1*2007/46*0363*.. Lim V20 VA1
- mit Allradlenkung S01
BMW 5er-Reihe 100-330 245/30R20 K1a R02 T90 A01 A12 A16
5L 100-330 245/35R20 K1a R02 T95 A21 A57 L05
e1*2007/46*0363*.. Lim V20 VA1
- ohne Allradlenkung S01
BMW 5er-Touring 100-330 245/35R20 K1a R02 T95 A01 A12 A16
5K, K-N1 A21 A58 Car
e1*2007/46*0455*.., F40 L04 V20
e1*2007/46*0508*.. VA1 S01
- mit Allradlenkung
BMW 5er-Touring 100-330 245/35R20 K1a R02 T95 A01 A12 A16
5K, K-N1 A21 A57 Car
e1*2007/46*0455*.., F40 L05 V20
e1*2007/46*0508*.. VA1 S01
- ohne Allradlenkung
BMW 6er-Reihe 230-330 245/30R20 R02 T90 A01 A12 A16
6C 230-330 245/35R20 R02 T91 A21 Cbo Cpe
e1*2007/46*0562*.. L06 V20 VA1
S01
BMW M2 272, 302 245/30R20 R02 A01 A12 A16
M3 A21 B86 Cpe
e1*2007/46*0377*09- VC4 VA1 S01
BMW M3, M4 317, 331 255/30R20 R02 A01 A12 A16
M3 317, 331 265/30R20 R02 A21 A58 BnK
e1*2007/46*0377*06- Cbo Cpe Lim
VM0 VA1 S01
BMW M5 412,423 265/35R20 R02 T99 A12 A16 A21
M5/M6 Lim R21 V20
e1*2007/46*0361*02-.. VA1 S01
BMW X3 100-230 245/40R20 K1a R02 A01 A12 A16
X3, X-N1 100-230 255/35R20 K1a K1b R02 A21 B90 V20
e1*2007/46*0512*..; 100-230 265/35R20 K1a K1b R02 VA1 S01
e1*2007/46*0454*.. 100-230 275/35R20 K1c R02
- incl. Facelift 2014
BMW X3 100-210 245/35R20 K1b R02 A01 A12 A16
X83 100-210 255/35R20 K1a K1b R02 A21 V20 VA1
e1*2001/116*0249*.. S02
BMW X4 100-230 245/40R20 K1a R02 A01 A12 A16
X3, X-N1 100-230 255/35R20 K1a K1b R02 A21 B90 V20
e1*2007/46*0512*11- 100-230 265/35R20 K1a K1b R02 VA1 S01
..; 100-230 275/35R20 K1c R02
e1*2007/46*0454*13-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

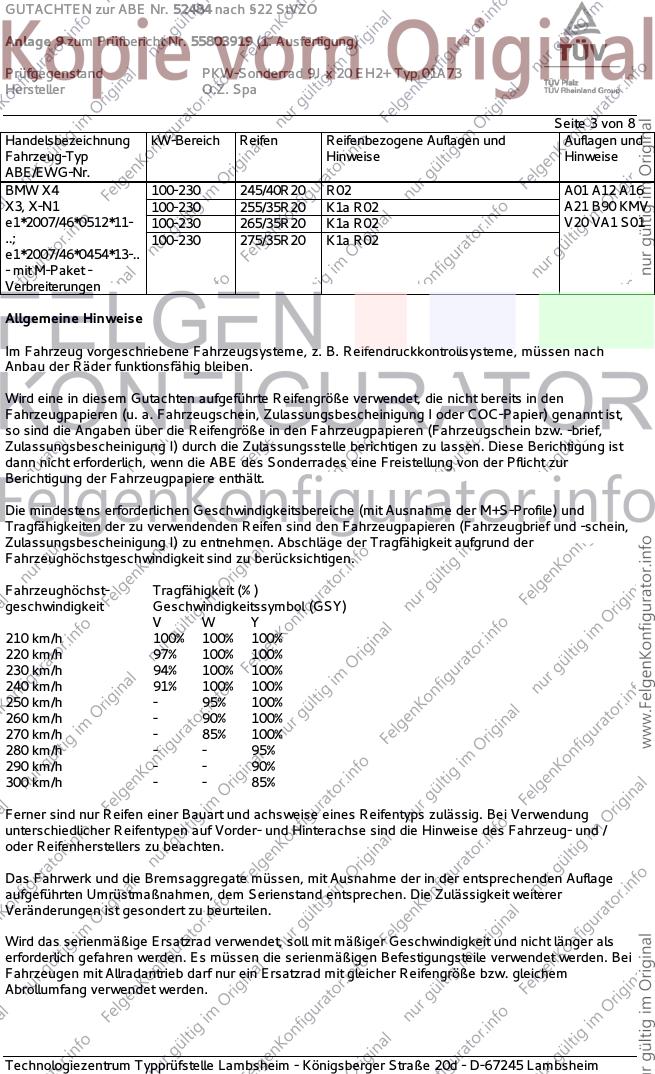

GUTACHTEN zur ABE Nr. 52484 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55803919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20 EH2+ Typ 01A73
Hersteller O.Z. Spa
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW X4 100-230 245/40R20 R02 A01 A12 A16
X3, X-N1 100-230 255/35R20 K1a R02 A21 B90 KMV
e1*2007/46*0512*11- 100-230 265/35R20 K1a R02 V20 VA1 S01
..; 100-230 275/35R20 K1a R02
e1*2007/46*0454*13-..
- mit M-Paket -
Verbreiterungen
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

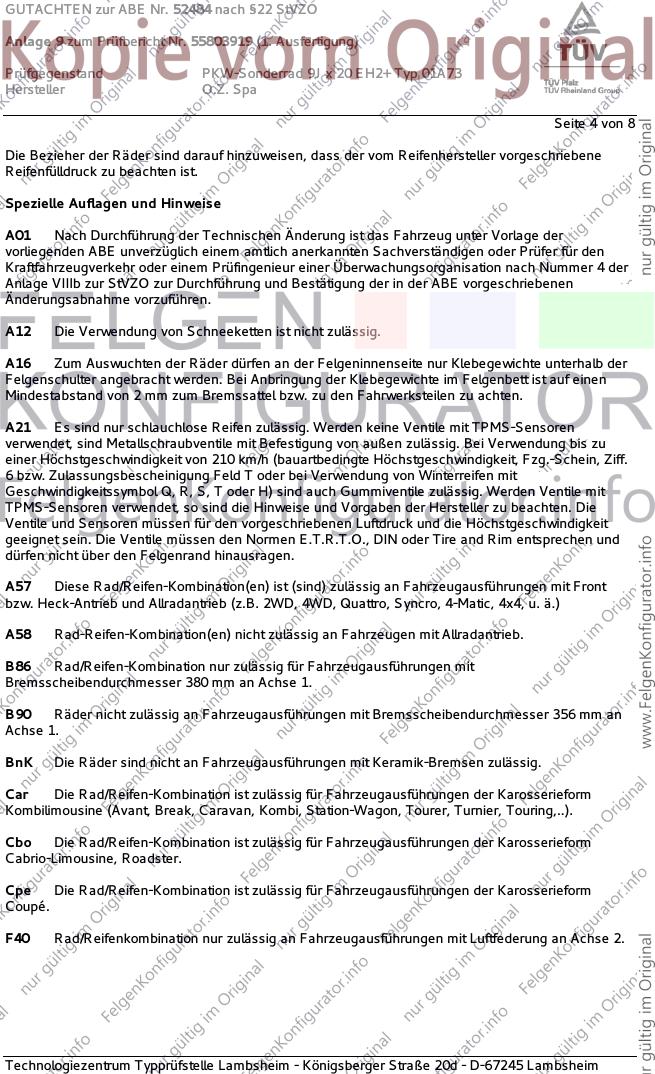

GUTACHTEN zur ABE Nr. 52484 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55803919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20 EH2+ Typ 01A73
Hersteller O.Z. Spa
Seite 4 von 8
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B86 Rad/Reifen-Kombination nur zulässig für Fahrzeugausführungen mit
Bremsscheibendurchmesser 380 mm an Achse 1.
B90 Räder nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm an
Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

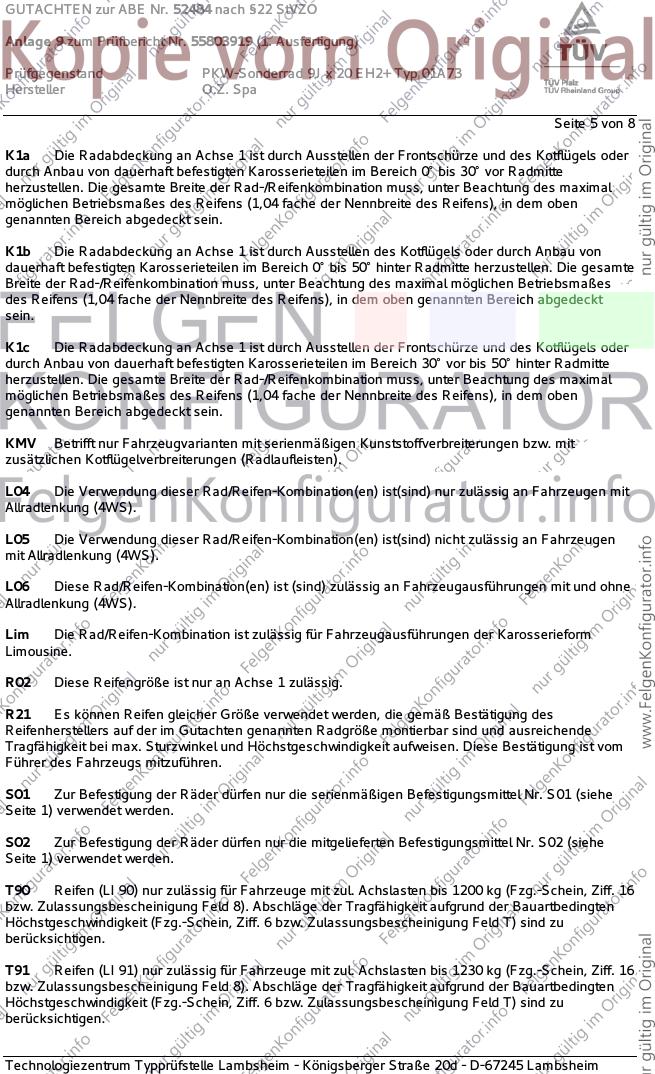

GUTACHTEN zur ABE Nr. 52484 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55803919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20 EH2+ Typ 01A73
Hersteller O.Z. Spa
Seite 5 von 8
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

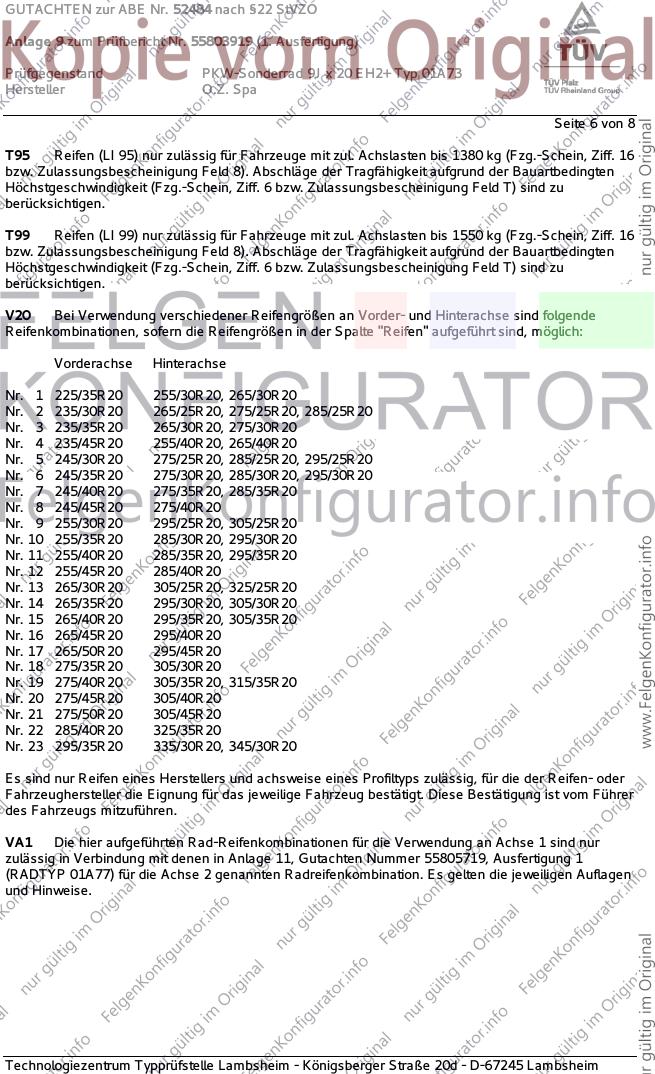

GUTACHTEN zur ABE Nr. 52484 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55803919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20 EH2+ Typ 01A73
Hersteller O.Z. Spa
Seite 6 von 8
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 265/50R20 295/45R20
Nr. 18 275/35R20 305/30R20
Nr. 19 275/40R20 305/35R20, 315/35R20
Nr. 20 275/45R20 305/40R20
Nr. 21 275/50R20 305/45R20
Nr. 22 285/40R20 325/35R20
Nr. 23 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VA1 Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 1 sind nur
zulässig in Verbindung mit denen in Anlage 11, Gutachten Nummer 55805719, Ausfertigung 1
(RADTYP 01A77) für die Achse 2 genannten Radreifenkombination. Es gelten die jeweiligen Auflagen
und Hinweise.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52484 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55803919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20 EH2+ Typ 01A73
Hersteller O.Z. Spa

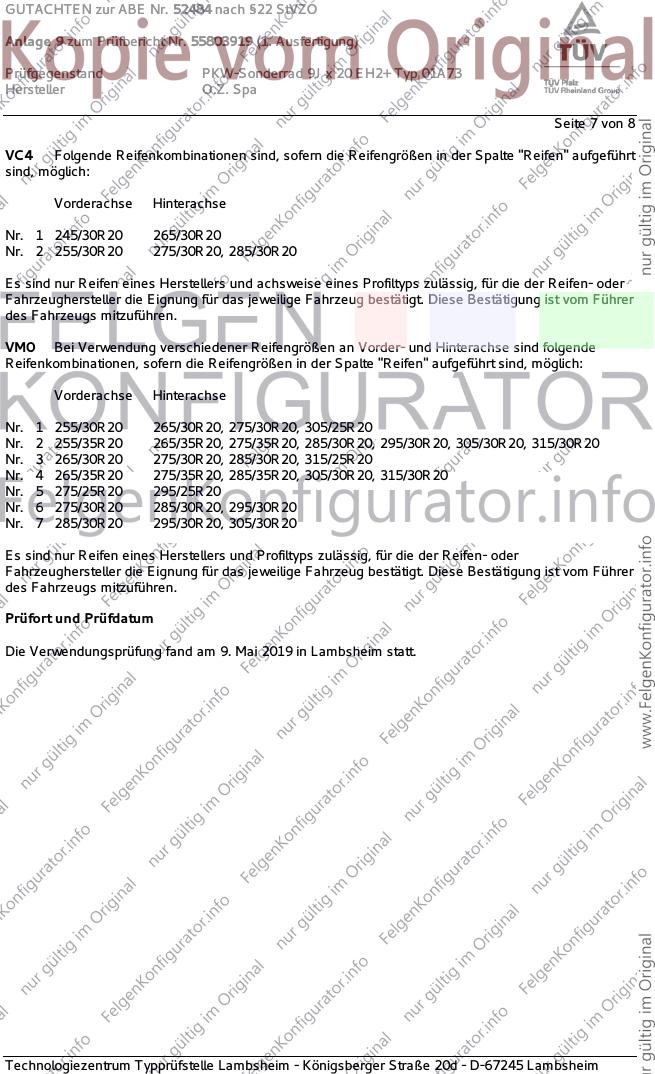

Seite 7 von 8
VC4 Folgende Reifenkombinationen sind, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt
sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/30R20 265/30R20
Nr. 2 255/30R20 275/30R20, 285/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VM0 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 255/30R20 265/30R20, 275/30R20, 305/25R20
Nr. 2 255/35R20 265/35R20, 275/35R20, 285/30R20, 295/30R20, 305/30R20, 315/30R20
Nr. 3 265/30R20 275/30R20, 285/30R20, 315/25R20
Nr. 4 265/35R20 275/35R20, 285/35R20, 305/30R20, 315/30R20
Nr. 5 275/25R20 295/25R20
Nr. 6 275/30R20 285/30R20, 295/30R20
Nr. 7 285/30R20 295/30R20, 305/30R20
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. Mai 2019 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52484 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55803919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20 EH2+ Typ 01A73
Hersteller O.Z. Spa
Seite 8 von 8
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum Januar 2019.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. Mai 2019
Pohl 00319650.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
