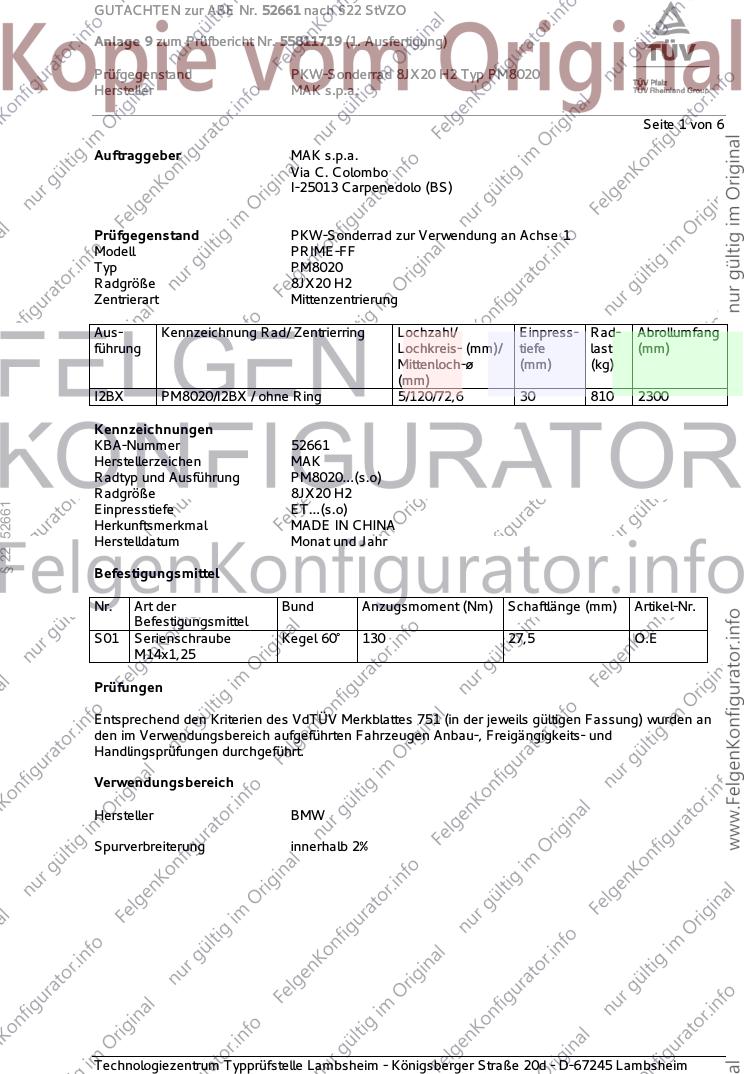

GUTACHTEN zur ABE Nr. 52661 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55811719 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX20 H2 Typ PM8020
Hersteller MAK s.p.a.
Seite 1 von 6
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
Prüfgegenstand PKW-Sonderrad zur Verwendung an Achse 1
Modell PRIME-FF
Typ PM8020
Radgröße 8JX20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
I2BX PM8020/I2BX / ohne Ring 5/120/72,6 30 810 2300
Kennzeichnungen
KBA-Nummer 52661
Herstellerzeichen MAK
Radtyp und Ausführung PM8020...(s.o)
Radgröße 8JX20 H2
§ 22 52661
Einpresstiefe ET...(s.o)
Herkunftsmerkmal MADE IN CHINA
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Serienschraube Kegel 60° 130 27,5 O.E
M14x1,25
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

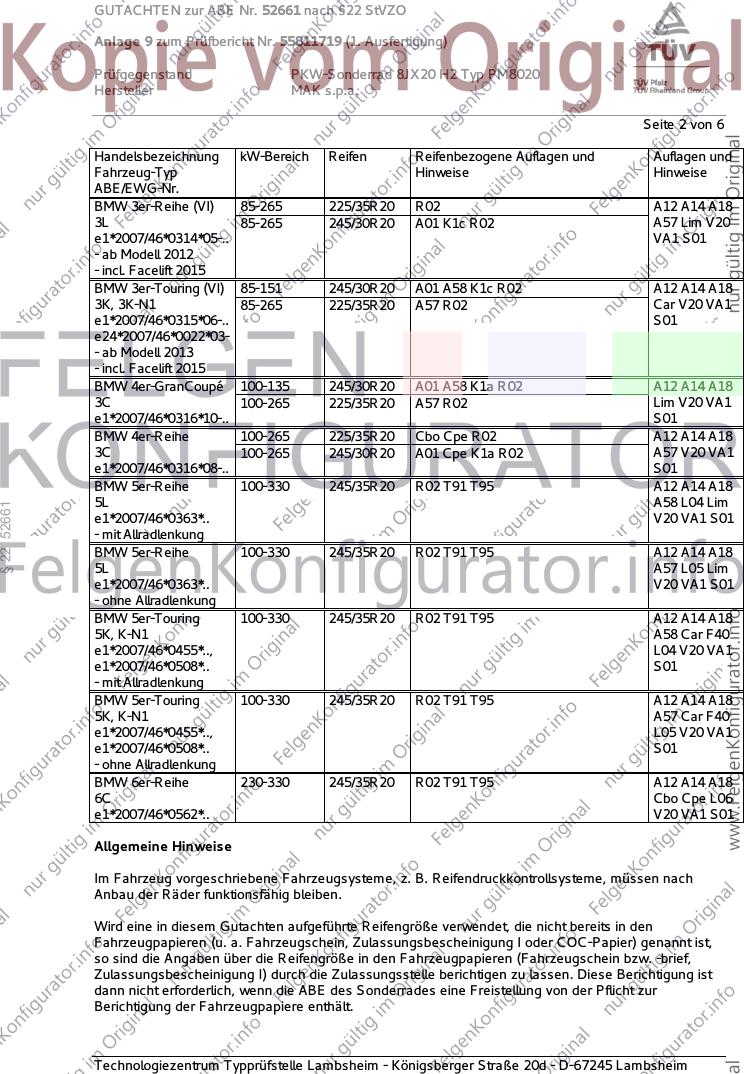

GUTACHTEN zur ABE Nr. 52661 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55811719 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX20 H2 Typ PM8020
Hersteller MAK s.p.a.
Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe (VI) 85-265 225/35R20 R02 A12 A14 A18
3L 85-265 245/30R20 A01 K1c R02 A57 Lim V20
e1*2007/46*0314*05-.. VA1 S01
- ab Modell 2012
- incl. Facelift 2015
BMW 3er-Touring (VI) 85-151 245/30R20 A01 A58 K1c R02 A12 A14 A18
3K, 3K-N1 85-265 225/35R20 A57 R02 Car V20 VA1
e1*2007/46*0315*06-.. S01
e24*2007/46*0022*03-
- ab Modell 2013
- incl. Facelift 2015
BMW 4er-GranCoupé 100-135 245/30R20 A01 A58 K1a R02 A12 A14 A18
3C 100-265 225/35R20 A57 R02 Lim V20 VA1
e1*2007/46*0316*10-.. S01
BMW 4er-Reihe 100-265 225/35R20 Cbo Cpe R02 A12 A14 A18
3C 100-265 245/30R20 A01 Cpe K1a R02 A57 V20 VA1
e1*2007/46*0316*08-.. S01
BMW 5er-Reihe 100-330 245/35R20 R02 T91 T95 A12 A14 A18
5L A58 L04 Lim
§ 22 52661
e1*2007/46*0363*.. V20 VA1 S01
- mit Allradlenkung
BMW 5er-Reihe 100-330 245/35R20 R02 T91 T95 A12 A14 A18
5L A57 L05 Lim
e1*2007/46*0363*.. V20 VA1 S01
- ohne Allradlenkung
BMW 5er-Touring 100-330 245/35R20 R02 T91 T95 A12 A14 A18
5K, K-N1 A58 Car F40
e1*2007/46*0455*.., L04 V20 VA1
e1*2007/46*0508*.. S01
- mit Allradlenkung
BMW 5er-Touring 100-330 245/35R20 R02 T91 T95 A12 A14 A18
5K, K-N1 A57 Car F40
e1*2007/46*0455*.., L05 V20 VA1
e1*2007/46*0508*.. S01
- ohne Allradlenkung
BMW 6er-Reihe 230-330 245/35R20 R02 T91 T95 A12 A14 A18
6C Cbo Cpe L06
e1*2007/46*0562*.. V20 VA1 S01
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

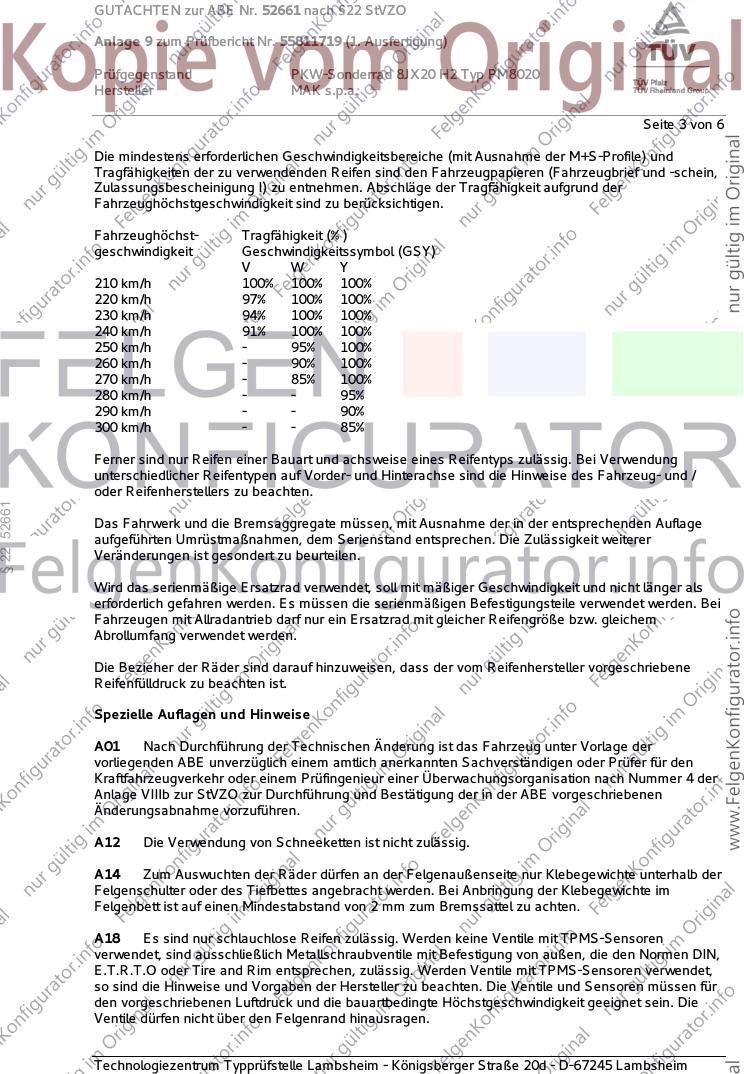

GUTACHTEN zur ABE Nr. 52661 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55811719 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX20 H2 Typ PM8020
Hersteller MAK s.p.a.
Seite 3 von 6
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
§ 22 52661
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

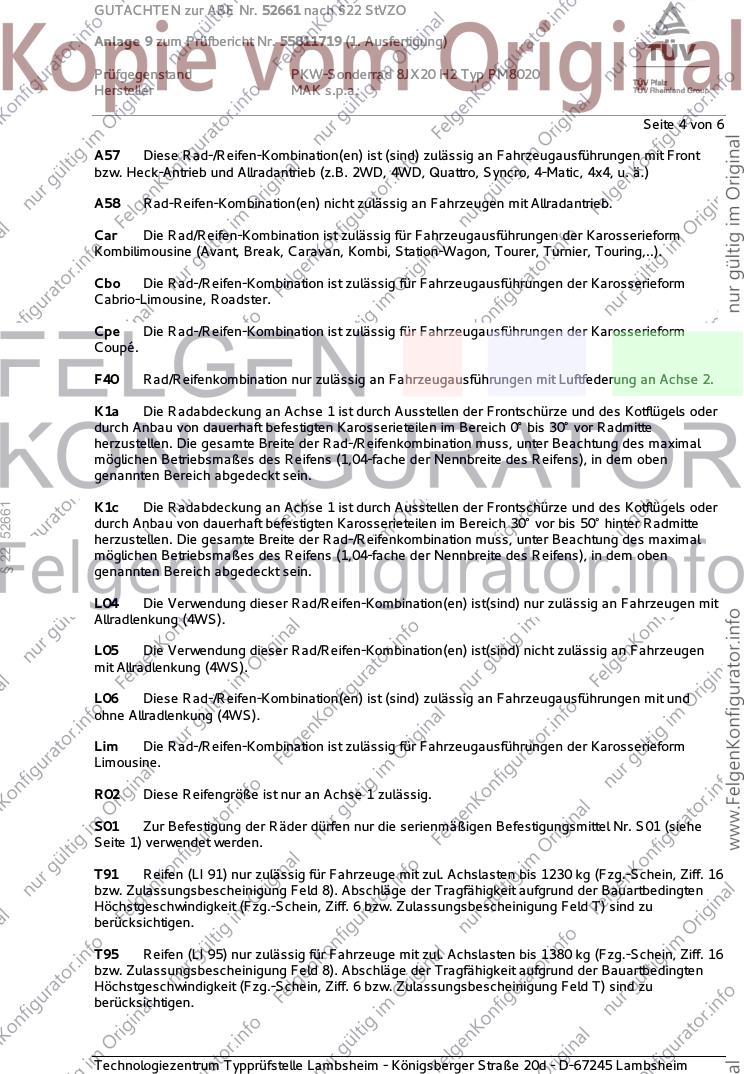

GUTACHTEN zur ABE Nr. 52661 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55811719 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX20 H2 Typ PM8020
Hersteller MAK s.p.a.
Seite 4 von 6
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
§ 22 52661
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und
ohne Allradlenkung (4WS).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52661 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55811719 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX20 H2 Typ PM8020
Hersteller MAK s.p.a.
Seite 5 von 6
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 265/50R20 295/45R20
§ 22 52661
Nr. 18 275/35R20 305/30R20
Nr. 19 275/40R20 305/35R20, 315/35R20
Nr. 20 275/45R20 305/40R20
Nr. 21 275/50R20 305/45R20
Nr. 22 285/35R20 335/30R20
Nr. 23 285/40R20 325/35R20
Nr. 24 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VA1 Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 1 sind nur
zulässig in Verbindung mit denen in Anlage 9, Gutachten Nummer 55811819, Ausfertigung 1
(RADTYP PK9020) für die Achse 2 genannten Rad-Reifenkombination. Es gelten die jeweiligen
Auflagen und Hinweise.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 13. Dezember 2019 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52661 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55811719 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX20 H2 Typ PM8020
Hersteller MAK s.p.a.
Seite 6 von 6
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum April 2019.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. Dezember 2019
§ 22 52661
Schmidt 00334699.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
