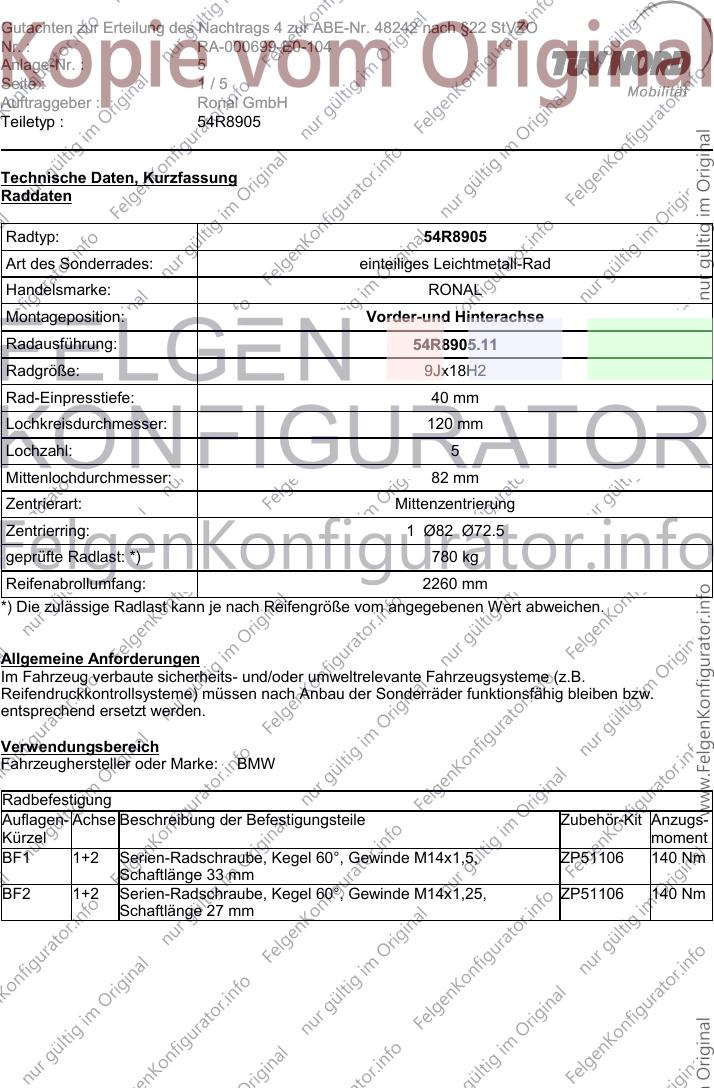

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48242 nach §22 StVZO
Nr. : RA-000699-E0-104
Anlage-Nr. : 5
Seite : 1/5
Auftraggeber : Ronal GmbH
Teiletyp : 54R8905
Technische Daten, Kurzfassung
Raddaten
Radtyp: 54R8905
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: 54R8905.11
Radgröße: 9Jx18H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 120 mm
Lochzahl: 5
Mittenlochdurchmesser: 82 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø82 Ø72.5
geprüfte Radlast: *) 780 kg
Reifenabrollumfang: 2260 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: BMW
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Serien-Radschraube, Kegel 60°, Gewinde M14x1,5, ZP51106 140 Nm
Schaftlänge 33 mm
BF2 1+2 Serien-Radschraube, Kegel 60°, Gewinde M14x1,25, ZP51106 140 Nm
Schaftlänge 27 mm

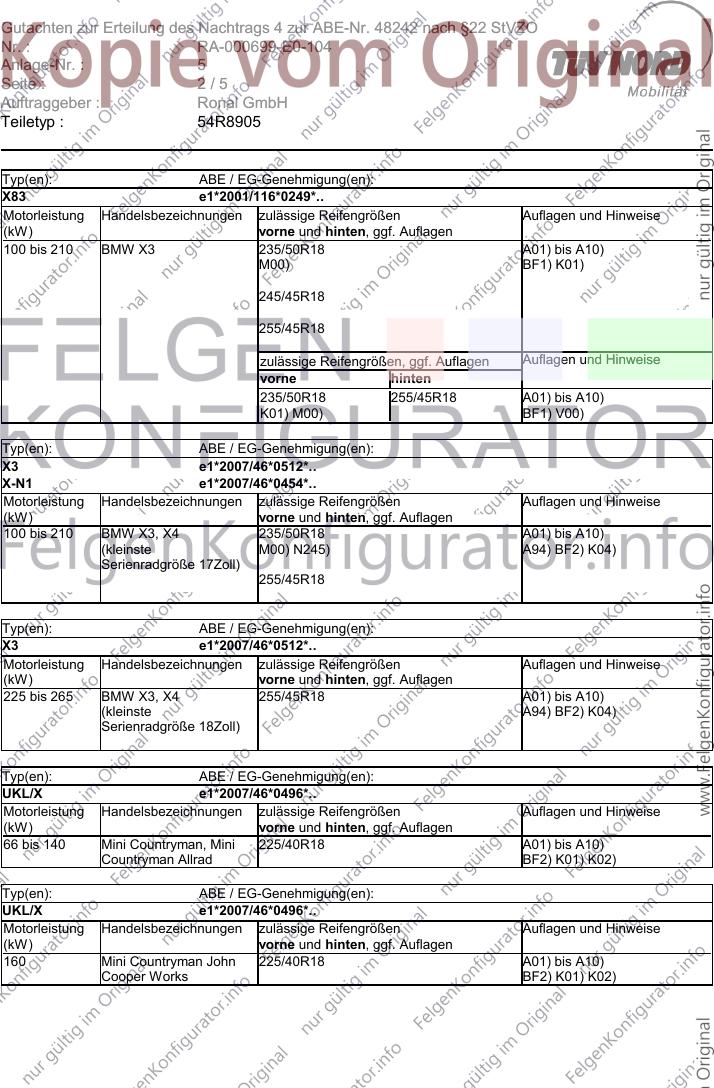

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48242 nach §22 StVZO
Nr. : RA-000699-E0-104
Anlage-Nr. : 5
Seite : 2/5
Auftraggeber : Ronal GmbH
Teiletyp : 54R8905
Typ(en): ABE / EG-Genehmigung(en):
X83 e1*2001/116*0249*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 210 BMW X3 235/50R18 A01) bis A10)
M00) BF1) K01)
245/45R18
255/45R18
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
235/50R18 255/45R18 A01) bis A10)
K01) M00) BF1) V00)
Typ(en): ABE / EG-Genehmigung(en):
X3 e1*2007/46*0512*..
X-N1 e1*2007/46*0454*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 210 BMW X3, X4 235/50R18 A01) bis A10)
(kleinste M00) N245) A94) BF2) K04)
Serienradgröße 17Zoll)
255/45R18
Typ(en): ABE / EG-Genehmigung(en):
X3 e1*2007/46*0512*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
225 bis 265 BMW X3, X4 255/45R18 A01) bis A10)
(kleinste A94) BF2) K04)
Serienradgröße 18Zoll)
Typ(en): ABE / EG-Genehmigung(en):
UKL/X e1*2007/46*0496*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 140 Mini Countryman, Mini 225/40R18 A01) bis A10)
Countryman Allrad BF2) K01) K02)
Typ(en): ABE / EG-Genehmigung(en):
UKL/X e1*2007/46*0496*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
160 Mini Countryman John 225/40R18 A01) bis A10)
Cooper Works BF2) K01) K02)

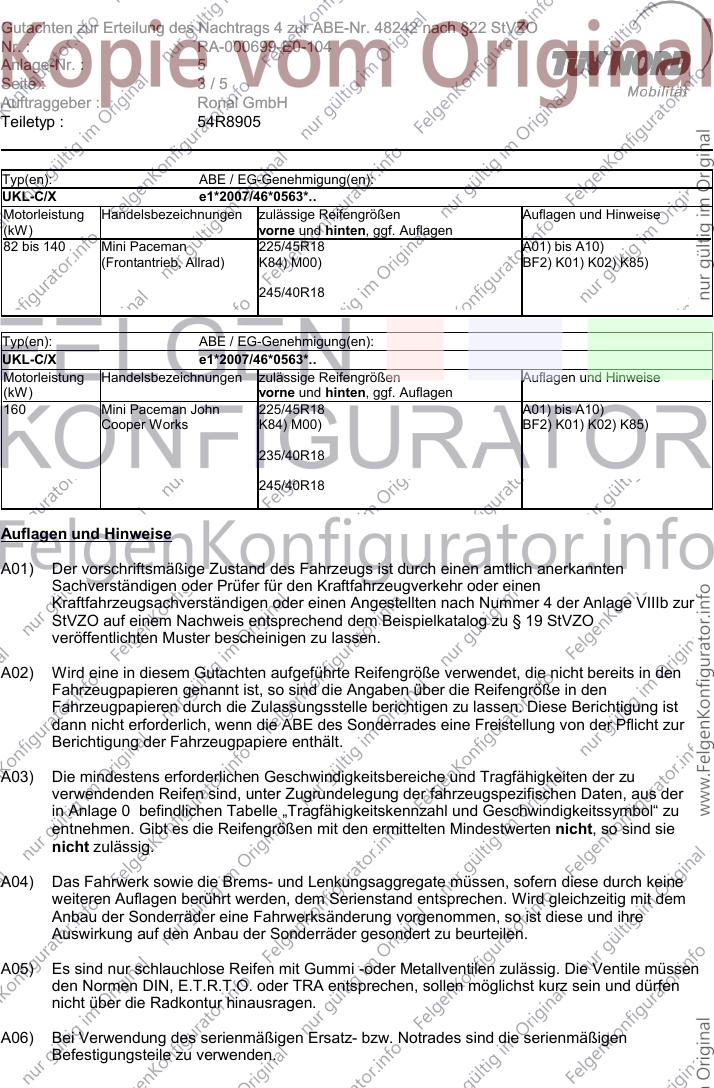

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48242 nach §22 StVZO
Nr. : RA-000699-E0-104
Anlage-Nr. : 5
Seite : 3/5
Auftraggeber : Ronal GmbH
Teiletyp : 54R8905
Typ(en): ABE / EG-Genehmigung(en):
UKL-C/X e1*2007/46*0563*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
82 bis 140 Mini Paceman 225/45R18 A01) bis A10)
(Frontantrieb, Allrad) K84) M00) BF2) K01) K02) K85)
245/40R18
Typ(en): ABE / EG-Genehmigung(en):
UKL-C/X e1*2007/46*0563*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
160 Mini Paceman John 225/45R18 A01) bis A10)
Cooper Works K84) M00) BF2) K01) K02) K85)
235/40R18
245/40R18
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.

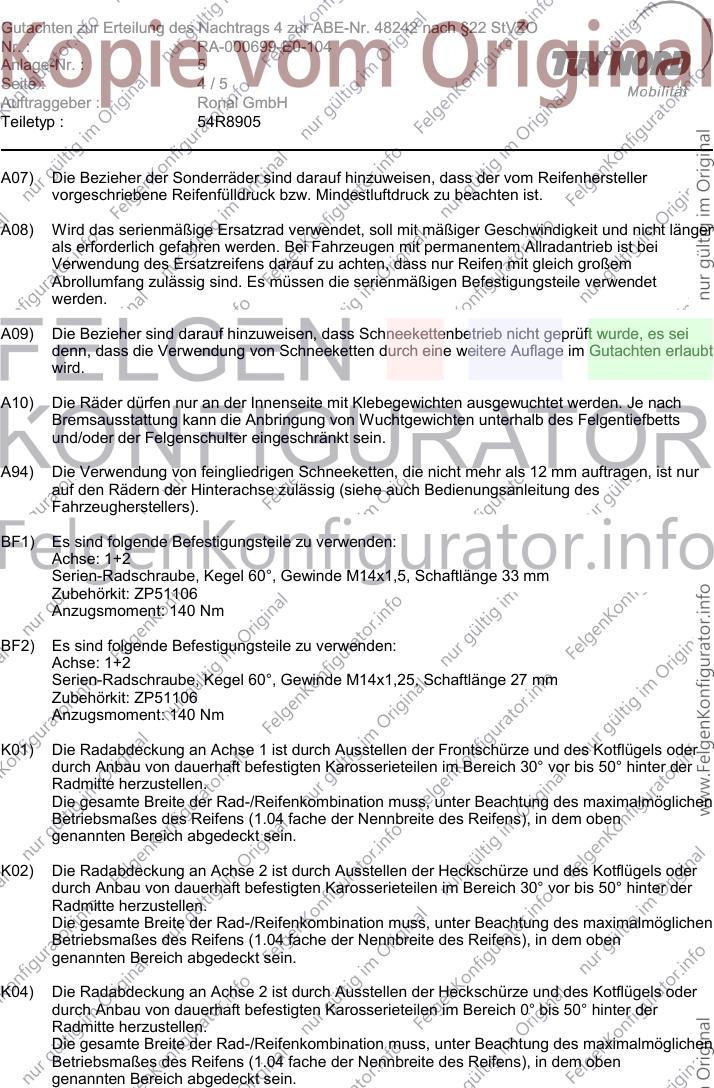

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48242 nach §22 StVZO
Nr. : RA-000699-E0-104
Anlage-Nr. : 5
Seite : 4/5
Auftraggeber : Ronal GmbH
Teiletyp : 54R8905
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 33 mm
Zubehörkit: ZP51106
Anzugsmoment: 140 Nm
BF2) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kegel 60°, Gewinde M14x1,25, Schaftlänge 27 mm
Zubehörkit: ZP51106
Anzugsmoment: 140 Nm
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

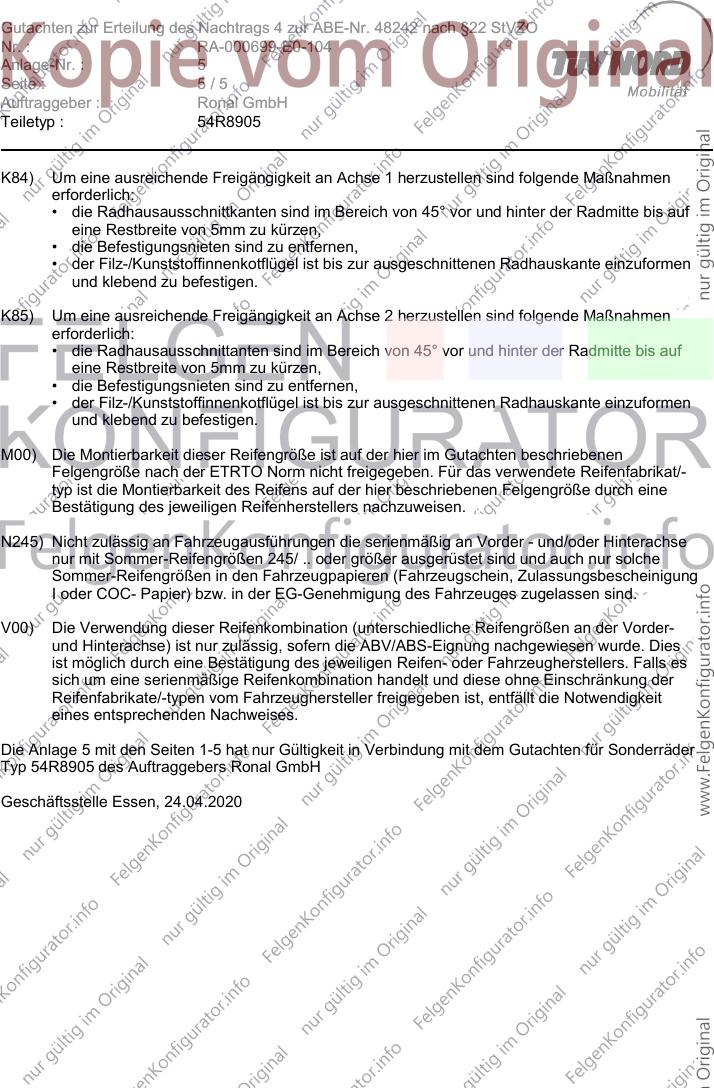

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48242 nach §22 StVZO
Nr. : RA-000699-E0-104
Anlage-Nr. : 5
Seite : 5/5
Auftraggeber : Ronal GmbH
Teiletyp : 54R8905
K84) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende Maßnahmen
erforderlich:
• die Radhausausschnittkanten sind im Bereich von 45° vor und hinter der Radmitte bis auf
eine Restbreite von 5mm zu kürzen,
• die Befestigungsnieten sind zu entfernen,
• der Filz-/Kunststoffinnenkotflügel ist bis zur ausgeschnittenen Radhauskante einzuformen
und klebend zu befestigen.
K85) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• die Radhausausschnittanten sind im Bereich von 45° vor und hinter der Radmitte bis auf
eine Restbreite von 5mm zu kürzen,
• die Befestigungsnieten sind zu entfernen,
• der Filz-/Kunststoffinnenkotflügel ist bis zur ausgeschnittenen Radhauskante einzuformen
und klebend zu befestigen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-
typ ist die Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine
Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
Die Anlage 5 mit den Seiten 1-5 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ 54R8905 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 24.04.2020
